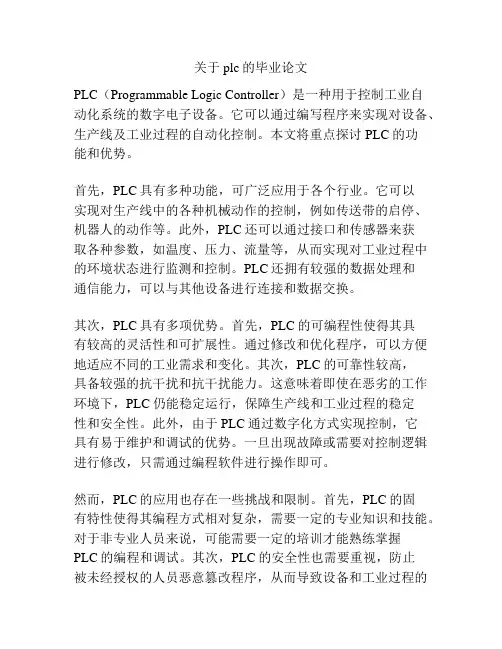

关于plc的毕业论文
关于plc的毕业论文PLC（Programmable Logic Controller）是一种用于控制工业自动化系统的数字电子设备。
它可以通过编写程序来实现对设备、生产线及工业过程的自动化控制。
本文将重点探讨PLC的功能和优势。
首先，PLC具有多种功能，可广泛应用于各个行业。
它可以实现对生产线中的各种机械动作的控制，例如传送带的启停、机器人的动作等。
此外，PLC还可以通过接口和传感器来获取各种参数，如温度、压力、流量等，从而实现对工业过程中的环境状态进行监测和控制。
PLC还拥有较强的数据处理和通信能力，可以与其他设备进行连接和数据交换。
其次，PLC具有多项优势。
首先，PLC的可编程性使得其具有较高的灵活性和可扩展性。
通过修改和优化程序，可以方便地适应不同的工业需求和变化。
其次，PLC的可靠性较高，具备较强的抗干扰和抗干扰能力。
这意味着即使在恶劣的工作环境下，PLC仍能稳定运行，保障生产线和工业过程的稳定性和安全性。
此外，由于PLC通过数字化方式实现控制，它具有易于维护和调试的优势。
一旦出现故障或需要对控制逻辑进行修改，只需通过编程软件进行操作即可。
然而，PLC的应用也存在一些挑战和限制。
首先，PLC的固有特性使得其编程方式相对复杂，需要一定的专业知识和技能。
对于非专业人员来说，可能需要一定的培训才能熟练掌握PLC的编程和调试。
其次，PLC的安全性也需要重视，防止被未经授权的人员恶意篡改程序，从而导致设备和工业过程的失控和事故发生。
综上所述，PLC作为一种重要的工业自动化设备，具有广泛的应用前景和多项优势。
虽然在应用过程中可能会面临一些挑战和限制，但通过合理的规划和管理，可以充分发挥PLC的功能，实现对工业自动化过程的有效控制。
因此，PLC在工业自动化领域具有较大的发展潜力。
PLC在电解多功能天车中的控制方案
冶
第２ ８卷
不 同位 置 的 分 布式 控 制 系 统应 用 。通 过 ｅ ｅ 远 程 控 制 ＩＯ和 现 场 设 Ｐ Ｃ ｎｒ Ｎ ｔ ｏ ｅｉ Ｎ ｔ ｃ ／
备 。配置 见 图 ２ 。
省 培训 费用 和施工 费用 。我们 给部 分用 户设 计 的天 车 就采 用 了此 系列 产 品。如 图 ３所示 。
Ａ Ｂ公 司 的 Ｓ Ｃ ０ Ｌ ５０系列 可 编 程 控 制 器 作 为 一 种 小 型框架 式可 编程 逻辑控 制器 ， 它包 括离 散量 、 模 拟量、 特殊 ＩＯ模 块 和相 关 外 围设 备 。Ｓ Ｃ５０控 ／ Ｌ ０ 制 器具 有强 大 的处 理 能 力 ， 通讯 网络 、 能 模 块 、 其 功 存 储容 量都 可 以灵 活 的进行 选 择和配 置 。所 有处 理 器、 电源 、 Ｏ、 储器 、 Ｉ 存 ／ 通讯 端 口都 采 用模 块 化 设 计
图 １ ＳＣ０ 为 Ｌ ５ ０系列 Ｐ Ｃ在 电解 天车 上 的一 种 Ｌ 典 型应 用 。
２ １ １ 系统 构成 ． ．
Ｓ Ｎ和远 程 ／０适 配器 模块 １４ ／ ７７一Ａ Ｂ之 间通 讯 Ｓ
采 用 的 Ｒ ２２的通讯 接 口协议 。 Ｓ３
２ ２ 具有 过渡性 意 义的 Ｃ ｍ ａｔｏ ｉ１６ ． ｏ ｐ ｃ ｇ ７ ９系列 Ｌ ｘ
级控制系统 ， 旨在为 中端 的应用 系统提供集成化 的 Ｌｇ 解决方案。使用 Ｃｍ ａｔ ｇ ｏｉ ｘ ｏ ｐｃ ｏｉ Ｌ ｘ系统 可以实现
作者简介 ： 周贤杰 （９ ２ ） 女 ， １８ 一 ， 助理工程师， 主要从事 电解天 车、 球磨机等的 电控系统设计和调试工作 。
３ ６
有
色
矿
子 保护 装置 等 。ＳＣ ０ Ｌ ５０提供 的远 程 ＩＯ技术 ， 讯 ／ 通 速 率 高达 ２０ ４ｋ 允 许 电缆 最 大长 度 为 ３０ ８ｍ ３ ． Ｂ， ４ （ 通过 中间继 电器 转 接 ） 。远 程 ＩＯ 扫描 模 块 １４ ／ ７７
铝电解多功能机组PLC的维护
８．电焊 机 必 须 采 取保 护性 接 地 或 保 护 性 接 零 措施 ，即把 电焊机 的外壳 和 二次侧 与焊 件 相连 的一
可编 程 序控 制器 （ＰＬＣ）是 铝 电解 多 功 能机 组 的控制 核 心 ，一 旦 出现故 障 ，铝 电解 多 功能 机组 将 停机 。本文 以 Ｅｔ本松 下 的 ＦＰ３系列 为例 ，论述 ＰＬＣ 的维护 技术 。
一 、 常见 的故 障原 因及 对 策 １．ＰＬＣ无 工作 电源 故 障现 象 ：ＰＬＣ 的 ＣＰＵ模 块 、通 信 模 块 及 输 入 、输 出模块 无信 号 。
中阖彀侨ｚ程２００７．０４
文章 编号 ：１６７１—０７１ １ （２００７）０４－００３３－０２
维普资讯
维护与调整
马 仁 虎
（中 南 大 学 ，湖南 长 沙 ４１００００）
摘 要 ：本 文对 铝 电 解 多 功 能 机 组 ＰＬＣ常 见 故 障 进 行 分 析 ，通 过 应 用 ＰＬＣ 的 维 护 技 术 ，达 到 延 长 ＰＬＣ运 行 寿 命 的 目的 。 关 键 词 ：铝 电 解 ；多 功能 机 组 ；ＰＬＣ；常 见 故 障 ；维 护 技 术 中图 分 类 号 ：ＴＭ５７１．６１ 文献 标 识 码 ：Ｂ
（１）ＣＰＵ模 块 、通 信 模块 及 输 入 、输 出模块 等 同机 架底 板 的接 口未插 接好 ；
（２）模 块 同机 架 底 板 的 接 口存 在 表 面 氧 化 、 腐 蚀现 象 或有灰 尘进 入 。可 以使 用 毛刷 或酒精 处 理 模 块 与机架 的接 口表面 ；

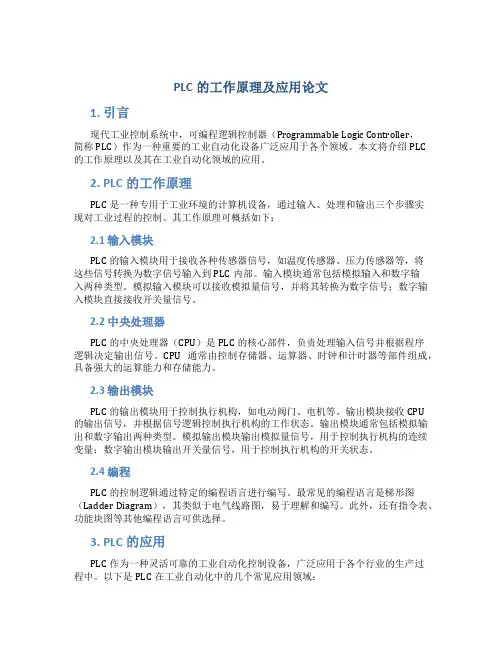

plc的工作原理及应用论文
PLC的工作原理及应用论文1. 引言现代工业控制系统中，可编程逻辑控制器（Programmable Logic Controller，简称PLC）作为一种重要的工业自动化设备广泛应用于各个领域。
本文将介绍PLC的工作原理以及其在工业自动化领域的应用。
2. PLC的工作原理PLC是一种专用于工业环境的计算机设备，通过输入、处理和输出三个步骤实现对工业过程的控制。
其工作原理可概括如下：2.1 输入模块PLC的输入模块用于接收各种传感器信号，如温度传感器、压力传感器等，将这些信号转换为数字信号输入到PLC内部。
输入模块通常包括模拟输入和数字输入两种类型。
模拟输入模块可以接收模拟量信号，并将其转换为数字信号；数字输入模块直接接收开关量信号。
2.2 中央处理器PLC的中央处理器（CPU）是PLC的核心部件，负责处理输入信号并根据程序逻辑决定输出信号。
CPU通常由控制存储器、运算器、时钟和计时器等部件组成，具备强大的运算能力和存储能力。
2.3 输出模块PLC的输出模块用于控制执行机构，如电动阀门、电机等。
输出模块接收CPU的输出信号，并根据信号逻辑控制执行机构的工作状态。
输出模块通常包括模拟输出和数字输出两种类型。
模拟输出模块输出模拟量信号，用于控制执行机构的连续变量；数字输出模块输出开关量信号，用于控制执行机构的开关状态。
2.4 编程PLC的控制逻辑通过特定的编程语言进行编写。
最常见的编程语言是梯形图（Ladder Diagram），其类似于电气线路图，易于理解和编写。
此外，还有指令表、功能块图等其他编程语言可供选择。
3. PLC的应用PLC作为一种灵活可靠的工业自动化控制设备，广泛应用于各个行业的生产过程中。
以下是PLC在工业自动化中的几个常见应用领域：3.1 制造业在制造业中，PLC可以完成对生产线的控制、调度、监测等工作。
通过连接各种传感器和执行机构，PLC可以实现自动化生产，提高生产效率和产品质量。
plc论文毕业论文
plc论文毕业论文PLC（Programmable Logic Controller）是一种特殊的计算机，用于自动控制各种机械或工业过程。
PLC的发展促进了工业自动化的进步，使得生产过程更加高效、精确和可靠。
本文旨在介绍PLC的基本原理和应用，以及其对工业生产的影响。
首先，PLC由输入和输出设备、中央处理器和程序存储器组成。
输入设备可以是传感器、按钮或开关，用于接收来自工业过程的信号。
输出设备可以是电机、阀门或其他执行器，用于控制工业过程。
中央处理器负责解释和执行存储在程序存储器中的指令，以根据输入设备的信号来控制输出设备。
PLC的程序通常由用户通过编程软件编写，这使得它具有较高的灵活性和适应性。
用户可以根据需要修改程序，以适应不同的生产需求。
此外，PLC还具有快速响应的能力，可以在几毫秒内对输入设备的变化做出反应，并迅速调整输出设备的状态。
PLC的应用领域非常广泛，其中包括制造业、汽车工业、能源行业等。
在制造业中，PLC可用于控制整个生产过程，包括机器操作、物料处理和产品质量检测。
在汽车工业中，PLC 可以控制生产线上的各种机械和装配工艺，以确保整个生产过程的平稳运行。
在能源行业中，PLC也被广泛应用于发电厂和供应系统的控制和监测。
PLC的应用对工业生产的影响是显而易见的。
首先，PLC的使用使得生产过程更加高效。
通过自动化控制，PLC可以减少人力资源的需求，从而降低生产成本。
其次，PLC的精确控制能力可以确保产品质量的一致性和稳定性，提高客户满意度。
最后，PLC的可靠性和可编程性使得生产过程更加稳定和可控，减少了故障和停机时间。
总之，PLC是一种先进的自动化控制系统，已经在各种工业领域得到广泛应用。
它的独特功能和优势使得工业生产更加高效、精确和可靠。
随着技术的不断进步和创新，PLC在未来的发展中将发挥更加重要的作用。
铝电解多模式控制策略研究
铝电解多模式控制策略研究
铝电解过程是一个非线性、多耦合、时变和大时滞的工业体系,强电场、强磁场、强热场交互干扰,故障发生频繁,现场环境十分恶劣,使得控制难度极大,单一模式的控制方式很难使铝电解槽达到最佳的工作状态。
本文根据铝电解过程的复杂特点,提出了铝电解多模式的控制策略,即根据铝电解过程正常、故障及出铝时不同的工作状态,采用不同的控制策略。
通过对氧化铝加料时间和加料速率进行控制,使氧化铝浓度维持在理想范围内,从而使电解槽保持最佳的工作状态。
主要做了以下几个方面工作：首先,在铝电解正常工作状态下,结合模糊控制和神经网络控制的特点,设计了模糊神经网络控制器,通过控制氧化铝的下料装置,来改变氧下料速度从而来改变槽内氧化铝的浓度,使得氧化铝浓度保持在理想范围之内,从而达到优化控制目的。
再次,由于出铝和故障时,铝电解系统的各项参数与正常工作状态相比会发生较大的变化,而正常工作状态下的控制器难以对此时的系统实现良好的控制,为此,我们采用了小波神经网络预测控制器,依据铝电解系统的不同工作状态采用不同的控制策略——铝电解系统多模式的控制策略的实现。
仿真实验验证了控制的可行性和优越性。
最后,设计了铝电解系统的硬件接口电路,包括开关量输入/输出通道、模拟量输入/输出通道,保证了系统的良好运行。
并且,结合现代化实际生产和管理需要,设计了网络控制系统,以Visual C++ 6.0为平台进行了管理系统软件的设计,保证了铝电解系统从控制器到硬件电路到软件操作的整个系统的完整性。
基于PLC的电解铝整流供电系统
基于PLC的电解铝整流供电系统发表时间：2020-12-30T11:08:42.980Z 来源：《中国电业》2020年7月21期作者：贠佳[导读] 由于一些大用户对电网供电质量的影响不同，会产生大量的谐波分量，直接影响电网的供电质量。
贠佳中铝山西新材料有限公司电解厂供电车间山西省运城河津市 043300摘要：由于一些大用户对电网供电质量的影响不同，会产生大量的谐波分量，直接影响电网的供电质量。
同时，作为电解铝企业，一旦整流电源功率因数低于0.9，将直接降低设备的输出功率，设备绝缘发热老化，效率降低，这也增加了电网的负担，降低了电网的输送能力。
因此，安装滤波补偿装置，用电解铝整流装置供电是一种措施。
关键词：PLC；电解铝；整流供电；系统导言：在各种工业的当前发展中，电解铝工业是快速发展的工业，但是当今各种工业的快速发展和进步对电解铝功率整流器系统提出了更高的要求。
需要及时的优化，转换和更新。
这就提出了电解铝工业的长期发展必须回答的问题。
1电源整流系统的优化改造随着经济和社会发展对电解铝工业的不断发展和技术发展的不断支持，电解铝工业依靠对金属铝的巨大需求，使电解铝工业成为当前的更高技术。
结合创新铝电解功率整流器系统。
在新兴产业中脱颖而出。
在社会发展过程中对电解铝的巨大需求和形成的电力供应的带动下，电解铝工业取得了令人满意的发展和可观的进步，各个工业领域均实现了快速发展。
它是。
但是，电解铝行业有许多令人满意的结果和良好的条件，不可否认的是，目前电解铝行业的发展还不够成熟。
经济社会的发展对该系统在电解铝行业的应用提出了更高的要求，也面临着进一步发展的新要求。
这无疑是当前不成熟电解铝行业的障碍，但不可否认，它也是电解铝行业长期发展的重要推动力。
因此，电解铝行业的相关从业人员和众多工程师将对电解铝功率整流器系统的优化有更好的了解，并将积极吸引和关联电解铝行业的相关有效经验。
我们需要引入并继续提出并提高电解铝整流器系统的效率。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
铝电解多功能机组PLC控制系统的应用与研究
【摘 要】铝电解是生产金属铝的主要方式，而铝电解就是用直
流电通过氧化铝原料和冰晶石（氧化铝）溶剂的电解质，使溶液中
的氧化铝被点解从而生产金属铝。由于金属铝的熔点较低，所以无
法通过冶炼来进行生产，因此电解铝就成为了金属铝的主要生产方
式。而随着科学技术的发展，铝电解的方法和设备也得到了长足的
发展。在现代金属铝的工业生产中，铝电解多功能机组通常会应用
到plc控制系统，随着该系统在铝电解多功能机组中的应用，不仅
大幅度提高了金属铝的生产效率和质量，而且使节能环保生产理念
在金属铝的生产过程中得到了完美体现。因此为了实现铝电解生产
的经济、环保，对铝电解多功能机组plc控制系统的应用进行研究
不仅迫在眉睫，而且意义重大。本文通过对plc控制系统的研究，
并对其在铝电解多功能机组中的应用进行深入分析，以供同行探
讨。
【关键词】铝电解；多功能机组；plc控制系统；应用
0.引言
随着科学技术的日新月异，铝电解生产也得到了长足的发展，在现
代社会的铝电解生产中，多点进电大型预焙槽早已取代了传统的自
焙槽，随着信息技术的发展，多点进电大型预焙槽的自动化程度和
经济综合性指标都得到了大幅度提高，并且有效的缓解了铝电解生
产的环保问题。在铝电解生产中，多功能机组是铝电解生产的主要
设备，也是关键设备，通常情况下，铝电解的生产是在高温和强磁
场以及大电流、多粉尘及hf烟气环境中。而在铝电解的生产的实
际过程中，铝电解生产过程中的打壳和加料以及更换阳极等等工作
都是由多功能机组完成，并且多功能机组还承担了安装和检修电解
槽及其它零星吊运工作，因此多功能机组在铝电解生产中的重要性
不言而喻。而为了铝电解生产的稳定，就必须要确保多功能机组的
稳定运行。而现代的多功能机组通常会应用到plc控制系统，随着
该系统在铝电解多功能机组中的应用，不仅大幅度提高了金属铝的
生产效率和质量，而且使节能环保生产理念在金属铝的生产过程中
得到了完美体现，因此使得plc控制系统在众多系统中脱颖而出，
成为了当前多功能机组中一种必不可少的系统。而为了实现铝电解
生产的经济、环保，就必须加大对铝电解多功能机组plc控制系统
的研究力度。本文从plc系统组成出发，对plc控制系统进行研究，
并对其在铝电解多功能机组中的应用进行了详细阐述，希望能够起
到抛砖引玉的效果，使同行相互探讨共同提高，进而为铝电解多功
能机组plc控制系统的应用和发展起到一定的促进作用。
1.plc系统组成
电解多功能机组的控制系统包括plc和变频控制等系统比较复杂；
而且plc不是普通的二、三点通讯，而是四点通讯，其中主站设在
大梁的配电室-v内，第一从站设在工具小车的a4柜内，第二从站
设在出铝车的a6柜内，第三从站设在驾驶室的a5柜内，（其中主
站设在大梁的配电室-v内，第一从站设在工具小车的a4柜内，第
二从站设在驾驶室的a5柜内，）主站和从站之间采用双绞线连接，
主站的主通讯模块sn和从站的从通讯模块asb间进行通讯，它的
主要优点是减少了信号之间传输的电缆，且电气控制系统更加可
靠，减少了系统的故障率。
2.编写程序
2.1主接触器控制回路
主接触器的控制回路由钥匙开关、驾驶室急停、检修急停、吊挂急
停、防飞车、出铝车漏电保护、固定吊漏电保护、工具漏电保护等
组成。主接触器为避免频繁动作，用钥匙开关控制，要司机在下天
车时必须关掉钥匙开关。主接触器的控制除程序中进行急停控制
外，还在硬件线路上设置急停控制。
2.2绝缘破坏保护
在多功能机组的运行过程中，必须要对机组实施绝缘破坏保护。而
对多工能机组实施绝缘破坏保护，通常可以防止高压直流电（大电
流直流电）通过机组对地短路，还可防止机组交流漏电是与直流混
电。因此，吊钩和工具对大车的绝缘总电阻不小于2兆欧。在固定
吊、工具车以及出铝车上设置绝缘破坏循环检测板，当吊钩或工具
的绝缘破坏时，5秒钟以后整个机组断电，同时绝缘破坏指示灯亮，
在绝缘破坏恢复前整个机组无任何动作，这样能有效防止人身和设
备事故。
2.3限位保护
当升降机构提升到上限位或下降到下限位时机构停止运转，保证机
构的可靠运行。如：出铝钩的上限位，当出铝钩提到上限位时，上
限位断开出铝钩的上升接触器控制回路，使接触器失电，出铝钩电
机停止运转。防止吊钩顶到滚筒的底部，造成钢丝绳拉断，钩头掉
下的事故发生。
2.4脚踏开关保护
本机组的任何机构动作时，必须踩住左脚行车脚踏开关，有效防止
打开操纵室内钥匙开关，接通电源，而操纵手柄没有归到零位，导
致机构会突然动作，造成设备事故。
2.5规定位置的保护
机组的动作复杂，有些动作需要前一个动作到位后，下一个动作才
能进行，或机构到达规定位置后，才能进行下一个动作。如：打壳
在下限位，倾斜机构到规定位置，且感应器指示灯动作，打壳才能
上升。
3.电气控制系统调试
3.1调试前的准备
（1）理解熟悉电气原理图、接线端子图、主回路图及有关技术文
件，了解操纵原理和各元件的作用。
（2）理解熟悉电气设备的工作原理、接线方式、线路安装及相关
技术参数的设定。
（3）根据电气原理图检查电气线路的接线是否正确、线路安装是
否符合标准，如有变更及时做好记录。
（4）用500v摇表测量线路的绝缘电阻，不得小于1兆欧。
（5）检查电气设备及元件与电气原理图中所给定的设备是否相符。
3.2主电源送电
（1）通电前检查：检查滑线电源的电压是否正确。
（2）依次合上主回路上的开关。
3.3控制回路送电
3.3.1通电前检查
检查电源的电压是否正确（plc输入ac220v，输出24v）。检查plc
电源模块的电压选择是否正确（应为ac170-265v）。
3.3.2通电检查
给plc送电检查plc指示灯是否指示正确。第一次通电时，由于
plc的slc模块内无程序，处理器没有工作，因此slc的cpu fault
灯应闪烁。检查各输入信号是否正确，检查常开和常闭点是否有接
反的地方，输入信号的地址与电气原理图是否一致，并及时改证错
误。建立通讯联系。plc系统采用dh+通讯，用通讯电缆把笔记本
电脑和plc的cpu模块连接起来，且cpu钥匙开关转到programme
位置，把在笔记本电脑已编好的程序灌入到cpu内。
4.结束语
铝电解是金属铝的主要生产方式，而在铝电解的生产过程中，铝电
解多功能机组通常会应用到plc控制系统。plc控制系统是当前多
功能机主要的控制系统，随着该系统在铝电解多功能机组中的应
用，不仅大幅度提高了金属铝的生产效率和质量，而且使节能环保
生产理念在金属铝的生产过程中得到了完美体现，因此使得plc控
制系统在众多系统中脱颖而出，成为了当前多功能机组中一种必不
可少的系统。通过本文对plc控制系统进行研究，和对其在铝电解
多功能机组中的应用的详细阐述，相信读者对其也有了进一步的认
识，并且随着科学技术的发展，plc控制系统也在进行着进一步的
完善，因此，可以预见，在将来的铝电解生产中，plc控制系统在
多功能机组的应用必定会更加成熟，从而使得铝电解生产的效率和
质量更上一层楼。
