第1章常用低压电器
工厂电气控制设备教案
第一篇电气控制技术第一章常用低压电器一、教学目的1.掌握开关电器、主令电器、接触器、继电器、断路器、熔断器的作用、结构、工作原理。
2.掌握保护电器和控制电器的使用。
3.了解每种电器规定的技术参数和使用范围。
4.了解常用低压电器新旧图形符号和文字符号。
二、教学内容1.绪论2.常用低压电器的基本知识3.开关电器4.接触器5.继电器6.熔断器7.主令电器三、教学重点和难点重点：每种电器作用、结构、工作原理。
难点：保护电器和控制电器的使用四、教学方法板书与多媒体相结合，并用实物图片来演示低压电气及其图形符号的教学方法，形象地介绍常用的开关电器、主令电器、接触器、继电器、断路器、熔断器的作用、结构、工作原理、主要参数及图形符号。
绪论1.电气控制技术与PLC的发展19世纪末到20世纪初为生产机械电力拖动的初期；继电器接触器控制产生于20世纪20－30年代；60年代出现了顺序控制器；70年代，一种新型工业控制器—可编程控制器（PLC）问世。
2.《电气控制与PLC应用技术》课程的性质和任务课程的主要内容是以电动机或其它执行电器为控制对象，介绍电气控制的基本原理、控制线路及设计方法，同时着重介绍可编程控制器（PLC）的功能、指令系统、编程方法和应用技术。
一、低压电器的分类1.按电器的动作性质分2.按电器的性能和用途分3.按有无触点分4.按工作原理分：二、电磁式电器电磁式电器类型很多，从结构上看大都由两个基本部分组成，即：感测部分和执行部分。
1.电磁机构电磁机构又称为磁路系统，其主要作用是将电磁能转换为机械能并带动触头动作从而接通或断开电路。
图1.11 电磁机构的结构形式(a)、(d)螺管式(c)、(f)、(g)转动式(b)、(e)直动式2.吸引线圈吸引线圈的作用是将电能转化为磁场能。
按线圈的接线形式分为电压线圈和电流线圈；单向交流电磁机构上短路环的作用是消除振动。
图1.12 交流电磁铁的短路环1-衔铁2-铁芯3-线圈4-断路环三、电器的触头系统触头是有触点电器的执行部分，通过触头的闭合、断开控制电路通、断。
中国电气工程大典 第十一卷配电工程 第二篇低压电器 第1章 综述
第1章综述1. 低压电器用途与分类1.1 低压电器定义与范围低压电器通常是指交流电压1000伏（我国煤矿井下配电电压一般为660伏、1140伏，为此我国低压电器电压范围延伸至1200伏），直流电压1500伏及以下配电和控制系统中从变压器至负载（如电动机）之间的电器设备。
它对电能的输送、分配与使用起着开、断、保护、控制、调节、检测及显示等作用。
1.2 低压电器分类与用途1.2.1 传统分类及其扩展传统低压电器根据它在电气线路中所处的地位和作用可归纳为配电电器和控制电器。
国外从上世纪80年代，我国从上世纪90年代开始在低压终端用电系统中逐步发展了一批外形、结构、安装等具有共同特征并自成体系的低压电器，通常称为终端电器。
以下按上面三大部分低压电器分别介绍其主要品种及其用途：1．配电电器：一般可分为四大类产品（1）低压断路器主要品种：万能式断路器、塑壳式断路器、剩余电流动作断路器、直流快速断路器、真空断路器等。
用途：主要用作低压配电线路过载、短路或欠压保护，也可作不频繁接通和分断电路。
剩余电流动作断路器兼有漏电保护功能。
（2）低压开关、隔离器、隔离开关及熔断器组合电器主要品种：开关、隔离器、隔离开关、开关熔断器组、隔离器熔断器组、隔离器开关熔断器组、熔断器式开关、熔断器式隔离器、熔断器式隔离开关。
用途：主要用作低压配电系统隔离，以保证低压配电系统中其它电器设备维修时安全。
对开关类电器能接通、分断额定电流，对熔断器组合电器还具有短路和过载保护功能。
（3）（双电源）转换开关主要品种：（双电源）自动转换开关、（双电源）手动转换开关、（双电源）遥控转换开关用途：用于两路电源的转换，保证重要负载连续供电。
对CB级自动转换开关还具有过电流保护功能。
（4）低压熔断器主要品种：专职人员用熔断器、非熟练人员用熔断器、半导体器件保护用熔断器（快速熔断器）。
用途：用作低压配电线路或设备的短路和过载保护2．控制电器按传统分为8大类产品（1）接触器主要品种：交流接触器、直流接触器、真空接触器、半导体接触器用途：主要用于频繁接通和分断电路，并与适当的热继电器或电子式过载继电器（电动机保护器）组合，以保护操作中可能发生过载的电路。

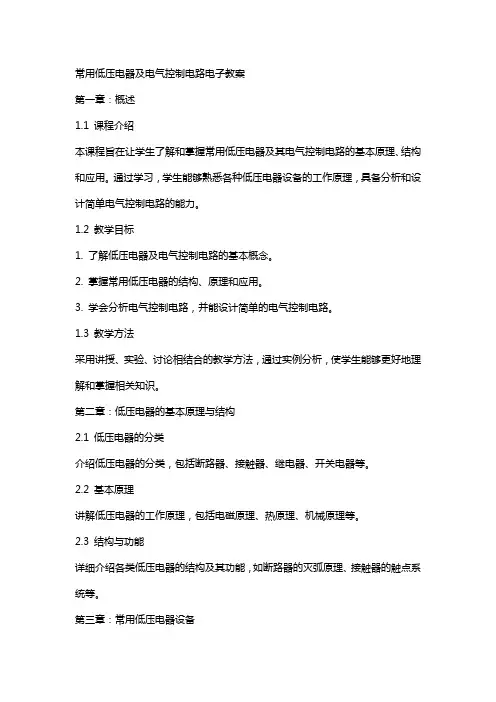

常用低压电器及电气控制电路电子教案
常用低压电器及电气控制电路电子教案第一章：概述1.1 课程介绍本课程旨在让学生了解和掌握常用低压电器及其电气控制电路的基本原理、结构和应用。
通过学习，学生能够熟悉各种低压电器设备的工作原理，具备分析和设计简单电气控制电路的能力。
1.2 教学目标1. 了解低压电器及电气控制电路的基本概念。
2. 掌握常用低压电器的结构、原理和应用。
3. 学会分析电气控制电路，并能设计简单的电气控制电路。
1.3 教学方法采用讲授、实验、讨论相结合的教学方法，通过实例分析，使学生能够更好地理解和掌握相关知识。
第二章：低压电器的基本原理与结构2.1 低压电器的分类介绍低压电器的分类，包括断路器、接触器、继电器、开关电器等。
2.2 基本原理讲解低压电器的工作原理，包括电磁原理、热原理、机械原理等。
2.3 结构与功能详细介绍各类低压电器的结构及其功能，如断路器的灭弧原理、接触器的触点系统等。
第三章：常用低压电器设备3.1 断路器介绍各类断路器的特点、选用方法及其应用。
3.2 接触器讲解接触器的工作原理、选用要点及其应用。
3.3 继电器详细介绍继电器的类型、结构、原理和应用。
3.4 开关电器介绍开关电器的基本原理、结构及应用，包括刀开关、按钮开关等。
第四章：电气控制电路的基本环节4.1 控制电路的组成讲解电气控制电路的基本组成，包括电源、控制设备、执行设备等。
4.2 基本控制环节介绍电气控制电路的基本环节，如启动、停止、正反转、顺序控制等。
4.3 控制电路的设计方法讲解电气控制电路的设计方法，包括继电器控制电路、接触器控制电路等。
第五章：电气控制电路实例分析5.1 电动机控制电路分析电动机的启动、停止、正反转等控制电路实例。
5.2 典型机械设备控制电路分析典型机械设备的电气控制电路，如C650车床、万能铣床等。
5.3 电气控制电路的故障分析与维修介绍电气控制电路故障的分析方法及其维修技巧。
第六章：电气控制电路的优化6.1 控制电路优化的意义讲解电气控制电路优化的重要性，包括提高效率、降低成本、增强可靠性等。
电气控制与PLC(案例教程)教学课件第1章 常用低压电器——以带式输送机的电气控制为例
图1-1 带式输送机结构图
图1-2 两级皮带运输机工作示意图
1.2 常用低压电器
• 1. 低压电器的定义 • 电器是一种能根据外界的信号和要求，手动或自动地接通或断开电路，实现断续或连续地改变电
路参数，以达到对电路或非电对象的控制、切换、保护、检测、变换和调节作用的电工器件。低 压电器通常是指工作在交流电压1200V以下、直流电压1500V以下的电路中的电器。 • 2. 电磁式低压电器 • 电气控制系统中以电磁式电器的应用最为普遍。电磁式低压电器是一种用电磁现象实现电器功能 的电器类型，此类电器在工作原理及结构组成上大体相同。在最常用的低压电器中，接触器、断 路器等就属于电磁式低压电器。从结构上看，大都由三个主要部分组成，即电磁机构、触头和灭 弧装置。
• 触头的结构如图1-4所示，可分为桥式和指式两种。其中桥式触头又分为点接触式和面接触式。
a）点接触式
b）面接触式 图1-4 触头的结构
c）指式
• （3）灭弧系统
• 当被分断电路的电流超过0.25~1A，分断后加在触头间隙两端的电压超过12~20V（根据触头材 质的不同取值）时，在触头间隙中会产生电弧。电弧实质是一种气体放电现象，即触头间气体在 强电场作用下产生自由电子，正、负离子呈游离状态，使气体由绝缘状态转变为导电状态，并伴 有高温、强光。电弧的存在既妨碍了电路及时可靠地分断，又会使触头受到损伤。因此，必须采 取适当且有效的措施，灭弧的主要措施有机械性拉弧、窄缝灭弧和栅片灭弧三种。
b）实物图
图1-13转换开关
• 转换开关的触点在电路图中的图形符号如图1-14所示。
• 由于其触点的分合状态是与操作手柄的位置有关，因此，在电路图中除画出触点圆形符号之外，还应有操 作手柄位置与触点分合状态的表示方法。其表示方法有两种，一种是在电路图中画虚线和画“•”的方法， 如图1-14 a）所示，即用虚线表示操作手柄的位置，用有无“•”表示触点的闭合和断开状态。比如，在触 点图形符号下方的虚线位置上画“•”，则表示当操作手柄处于该位置时，该触点处于闭合状态；若在虚线 位置上未画“•”，则表示该触点处于断开状态。另一种方法是在触点图形符号上标出触点编号，再用接通 表表示操作手柄于不同位置时的触点分合状态，如图1-14 b）所示。在接通表中用无和“×”来，表示操作 手柄不同位置时触点的闭合和断开状态。转换开关的文字符号用SF表示。
电气第一章
2．热脱扣器的整定电流
流相等；
与所控制电动机的额定电流 / 负载额定电
3．磁脱扣器的瞬时脱扣整定电流 应大于负载电路正常工作时的尖峰电流。 （Iset = KIst； 瞬时动作）
整定电流
M的
起动电流
K为安全系数，K=1.2~1.7； 4．断流能力应略大于线路的最大短路电 流。
（三）电气图形符号、文字符号
凸轮非调整式 凸轮调整式
电气图形、文字符号
1 2 3 4 5 6
触点号
1 2 3 4 ×
Ⅰ
×
Ⅱ
× × × ×
Ⅲ
× × × ×
5
6
×
×
×
黑点“·”——接通 路
“×”——接通的电
空格——转换开关在该位置时此路是断开的。
§1.6 低压断路器(自动开关 )
失压保护 短路保护 用于不频繁地接通和断开电路或不频繁 地起动电动机。 它可以分断短路电流。 过载保护
组 成
熔体 熔管
熔断器的 熔体 既是感测部分 又是执行部分
工作原理
检测电流
正常工作：
熔体允许通过一定大小的电流 而长期不熔断； 严重过载： 熔体能在较短时间内熔断 发生短路： 熔体能在瞬间熔断。
电路/ 用电设备
安秒特性
电流越大，熔体熔断时间越短
B A
图 1-11 熔断器的
过载 保护
电磁吸力的计算公式：
107 2 F 8S
——空气隙中的磁通，可近似看
作与铁心的磁通相等(Wb)； S——空气隙的有效面积(m2)； F——电磁吸力(N)。
不同情况：
直流电磁机构：吸合后的电磁力要比吸合前大得多 交流电磁机构：电磁力的大小是交变的
工厂电气控制完整习题答案
第1章 常用低压电器习题答案1. 什么是低压电器？怎样分类？常用的低压电器有哪些？答：用于交流50Hz 额定电压1200V 以下，直流额定电压1500V 以下的电路内起通断、保护、控制或调节作用的电器称为低压电器。
配电电器。
用于配电系统，进行电能的输送和分配，如熔断器、刀开关、转换开关、低压断路器等。
控制电器。
主要用于自动控制系统和用电设备中，如接触器、继电器、主令电器、电阻器、电磁铁等。
2. 叙述接触器的用途，并画出接触器的符号。
答：接触器是一种通用性很强的电磁式电器，它可以频繁地接通和分断交、直流主电路，并可实现远距离控制，主要用来控制电动机，也可控制电容器、电阻炉和照明器具等电力负载。
接触器的文字符号是KM ，图形符号如下：常闭辅助触点常开辅助触点主触点电磁线圈KM3. 叙述交流接触器的组成部分及各部分的作用。
答：交流接触器主要由电磁机构、触点系统、弹簧和灭弧装置等组成。
电磁机构的主要作用是将电磁能量转换成机械能量，带动触点动作，完成通断电路的控制作用。
交流接触器的触点由主触点和辅助触点构成。
主触点用于通断电流较大的主电路，由接触面积较大的常开触点组成，一般有三对。
辅助触点用以通断电流较小的控制电路，由常开触点和常闭触点组成。
灭弧系统。
触点在分断电流瞬间，在触点间的气隙中就会产生电弧，电弧的高温能将触点烧损，并且电路不易断开，可能造成其他事故，因此，应采用适当灭弧系统迅速熄灭电弧。
反作用弹簧的作用是当吸引线圈断电时，迅速使主触点、常开触点分断；缓冲弹簧的作用是缓冲衔铁吸合时对铁心和外壳的冲击力；触点压力弹簧的作用是增加动静触点之间的压力，增大接触面积，降低接触电阻，避免触点由于接触不良而过热。
4. 交流接触器的主要技术参数有哪些？各如何定义？答：1）额定电压。
接触器铭牌上标注的额定电压是指主触点正常工作的额定电压。
2）额定电流。
接触器铭牌上标注的额定电流是指主触点的额定电流。
3）线圈的额定电压。
常用低压电器及电气控制电路电子教案
常用低压电器及电气控制电路电子教案第一章：概述1.1 低压电器的定义与分类1.2 电气控制电路的作用与组成1.3 本章学习目标与内容安排第二章：开关电器2.1 刀开关2.2 低压断路器2.3 接触器2.4 开关电器在电气控制电路中的应用案例第三章：保护电器3.1 热继电器3.2 熔断器3.3 差动保护器3.4 保护电器在电气控制电路中的应用案例第四章：控制电器4.1 控制器4.2 继电器4.3 控制器与继电器在电气控制电路中的应用案例第五章：电力电子器件5.1 晶闸管5.2 整流器5.3 逆变器5.4 电力电子器件在电气控制电路中的应用案例教学方法：1. 采用讲授与讨论相结合的方式，使学生掌握低压电器及电气控制电路的基本概念、原理与应用。
2. 通过案例分析，使学生能够将所学知识应用于实际工程问题的解决。
3. 利用实验与实践环节，培养学生的动手能力与实际操作技能。
教学要求：1. 了解低压电器及电气控制电路的基本概念与分类。
2. 掌握开关电器、保护电器、控制电器及电力电子器件的工作原理与应用。
3. 能够分析电气控制电路的结构与功能，并具备一定的工程实践能力。
教学内容：1. 低压电器及电气控制电路的基本概念、原理与应用。
2. 开关电器、保护电器、控制电器及电力电子器件的分类、结构与工作原理。
3. 电气控制电路的设计方法与步骤。
4. 常用低压电器及电气控制电路在工程实践中的应用案例。
第六章：传感器与信号处理6.1 传感器的分类与作用6.2 常用传感器的工作原理及应用6.3 信号处理电路的基本组成与功能6.4 传感器与信号处理在电气控制电路中的应用案例第七章：电气控制电路的设计与分析7.1 电气控制电路的设计原则与方法7.2 电气控制电路的逻辑分析与仿真7.3 电气控制电路的故障诊断与维修7.4 电气控制电路设计案例分析第八章：典型电气控制电路8.1 电动机控制电路8.2 常用机械设备控制电路8.3 工业生产过程控制电路8.4 典型电气控制电路分析与调试第九章：电气控制电路的现代技术与应用9.1 可编程逻辑控制器（PLC）9.2 变频器与调速控制系统9.3 电气控制系统与计算机监控9.4 电气控制电路现代技术应用案例第十章：实验与实践10.1 实验目的与要求10.2 实验设备与工具10.3 实验内容与步骤教学方法：1. 采用案例分析与实验相结合的方式，使学生深入了解电气控制电路的设计与分析方法。
PLC第1章__低压电器
1-主触点 2-常闭辅助触点 3-常开辅助触点 4-动铁心 5-线圈 6-静铁心 7-灭弧罩 8-弹簧
原理
电磁接触器工作原理
交流接触器
~ ~
动作过程
主触点
弹簧
线圈通电
衔铁被吸合
触点闭合 线圈 铁芯 衔铁 电机
M 3~
辅助 触点
电机接通 电源
第四节
接触器分类及特点：
接触器
交流接触器：线圈通以交流电，主触点接通、切断交流主电路。 ● 交变磁通穿过铁心，产全涡流和磁滞损耗，使铁心发热。 ● 铁心用硅钢片冲压而成以减少铁损。 ● 线圈做成短而粗的圆筒状绕在骨架上以便于散热。 ● 铁心端面上安装铜制的短路环，以防止交变磁通使衔铁产生强烈 振动和噪声。 ● 灭弧装置通常采用灭弧罩和灭弧栅。 直流接触器：线圈通以直流电，主触点接通、切断直流主电路。 ● 不产全涡流和磁滞损耗，铁心不发热。 ● 铁心用整块钢制成。 ● 线圈制成长而薄的圆筒状。 ● 250A以上的直流接触器采用串联双绕组线圈。 ● 灭弧装置通常采用灭弧能力较强的磁吹灭弧装置。
熔断器的熔断电流与熔断时间的关系
熔断电流IS(A) 熔断时间t（s） 1.25IN ∞ 1.6IN 3600 2.0IN 40 2.5IN 8 3.0IN 4.5 4.0IN 2.5 8.0IN 1 10.0IN 0.4
熔断器的主要特性-技术参数
• （1）额定电压: 熔断器长期工作所能承受的电压。 • （2）额定电流: 保证熔断器能长期正常工作的电流，必 须大于或等于所装熔体的额定电流。 • （3）极限分断电流: 指熔断器在额定电压下所能断开的 最大短路电流。
1.行程开关的功能
行程开关是一种利用生产机械某些运 动部件的碰撞来发出控制指令的主令电 器。
电气控制与PLC应用技术第一章 常用低压电器(201709)
2，所以，直流电磁机构的电磁吸力
F 2 1 1
F, I
R2m 4 2
I f
F f
结论：直流电磁机构的电磁吸力，在衔铁闭合前后变化 很大。线圈中的电流在衔铁闭合前后不变，为一常数。
交流电磁机构的吸力特性（恒磁通）
因为，U E 4.44所f以N，
U
直流电磁机构的吸力特 性
F 107 B2S 8
交流电磁机构 的吸力特性
当截面积S一定时，电磁吸力F与磁感应强
度的平方成正比。 又因为磁感应强度
B 所以，
S
F ∝2
∝1
2
直流电磁机构的吸力特性（恒磁势）
因为 I，N 式中IN为常数，所以
Rm
F
2
1 R2m
Rm
L
，S 因L=
吸力特性与反力特性的配合
反力特性：是指反作用力Fr与气隙δ的关系曲线(由释放弹簧
和触点弹簧构成）。 在衔铁吸合过程中，其吸力特性
必须始终处于反力特性上方，即
吸力要大于反力；
反之衔铁释放时，吸力特性必须
位于反力特性下方，即反力要大
于吸力（此时的吸力是由剩磁产
生的）。
1—直流电磁铁吸力特性 2—交流电磁铁吸力特性 3—反力 特性
5.单相交流电磁机构短路环的作用
B Bm sin t
F
107
8
SBm 2
sin 2 t
107
8
SBm 2
1 cos 2t
2
短路环的作用：消除振动和噪音， 保证电磁机构可靠的工作。
2
1 2
1
