基于PLC包装机系统设计
湘潭职业技术学院2015届
毕
业
设
计
班 级：
名：姓
指导教师：
年 月 日
摘 要
对某型枕式糖果包装机进行自动化改造。按照生产工艺要求, 选用可编程逻辑控制器( PLC) 作为控制核心,结合变频技术、人机界面技术对糖果包装机控制系统进行了重新设计;控制系统工作正常, 包装速度大幅提升, 满足生产工艺要求。PLC 以及变频技术的应用, 提高了系统自动化程度,成功完成了对原机器的改造.
PLC、糖果包装机、关键词:
目 录
目录 ............................................................ 1
第一章 绪论 ................................................... 1
第一节 课题设计的目的及意义 ............................... 1
第二节 全自动包装机系统国内外形势 ......................... 2
第三节 采用PLC控制的优点 ................................. 3
第二章 系统控制方案的确定 ..................................... 4
第一节 本文主要介绍的方向 ................................. 4
第二节 糖果包装机生产工艺分析 ............................. 4
第三章 控制系统硬件设计 ....................................... 6
第一节 糖果包装机的开关控制量 ............................. 6
第二节 糖果包装机对电机的选择 ............................. 6
第四章 控制系统软件设计 ....................................... 8
第一节 控制系统的选用 ..................................... 8
第二节 PLC程序设计 ........................................ 8
第三节 人机界面设计 ....................................... 9
结束语 ......................................................... 19
谢 辞 ......................................................... 20
参考文献 ....................................................... 21
第一章 绪论
第一节 课题设计的目的及意义
通过本次毕业设计，使得对全自动包装机控制系统现状及发展有进一步了解。了解它们的工程应用熟悉全自动包装机控制系统配置、工艺流程及控制方案。掌握如何进行现场调试及投运。
自动化是现代科技进步的一特征，现代生产和科学技术的发展，对自动化技术提出越来越高的要求，同时也为自动化技术的革新提供了必要条件。基于PLC的全自动包装机系统改变着了包装过程的动作方式。实现自动控制的包装系统能够极大地提高生产效率和产品质量，显著消除包装工序及印刷贴标等造成的误差，有效减轻职工的劳动强度并降低能源和资源的消耗。
要想在规定的时间内，为自己创造出最大的利益，就要确保自己的食品包装生产线运行良好，在生产过程中不会出现错误，这样在尽量避免错误出现和故障的影响，才会为企业获得最大的利益。自动化水平在制造工业中不断提高，应用范围正在拓展。包装机械行业中自动化操作正在改变着包装过程的动作方式和包装容器及材料的加工方法。实现自动控制的包装系统能够极大地提高生产效率和产品质量，显著消除包装工序及印刷贴标等造成的误差，有效减轻职工的劳动强度并降低能源和资源的消耗。具有革命意义的自动化改变着包装机械行业的制造方法及其产品的传输方式。设计、安装的自动控制包装系统，无论从提高包装机械行业的产品质量和生产效率方面，还是从消除加工误差和减轻劳动强度方面，都表现出十分明显的作用。尤其是对食品、饮料、药品、电子等行业而言，都是至关重要的。自动装置和系统工程方面的技术正在进一步深化，并得到更广泛的应用。
全自动包装机是以塑料或塑料铝箔薄膜为包装材料，对液体、固体、粉状糊状的食品、粮食、果品、酱菜、果脯、化学药品、药材、电子元件、精密仪器、稀有金属等进行包装。特别适用于茶叶、食品、医药、商店、研究机构等行业，具有外型美观、结构紧凑、效率高、操作简便等优点。
随着自动化程度的提高，包装机的操作、维护和日常保养更加方便简单，降低了对操作人员的专业技能要求。产品包装质量的好坏，直接与温度系统、主机转速精度、追踪系统的稳定性能等息息相关。中国的全自动包装技术是在上世纪80年代初期发展起来的，全自动包装技术在上世纪90年代初期开始少量使用，随着小包装的推广及超市的发展，其适用范围越来越广泛，有些将逐步替代硬包装，前景非常看好。
第二节 全自动包装机系统国内外形势
国内全自动包装机系统虽还较落后，基本仍是手工操作，但有些城市全自动包装机系统引进全部或局部计算机控制，取得了一定的经验。
全自动包装机工业从诞生到现在大体经历了两个发展期：从20世纪50年代开始到80年代中期是第一个发展期，这一时期是从制造简单的抽气机开始的。当时全国生产真空设备的企业不足20家，产品以中低档真空获得设备为主，如制镜镀膜机、香烟包装机等。从20世纪80年代后期到整个90年代是中国全自动包装机工业发展的第二个时期。这期间，生产企业增加到近3000家，从业人员达到3.5万人。整个全自动包装机行业经过“七五”、“八五”的技术改造后整体水平有了大幅提升，从加工条件上讲，加工中心、数控机床、树脂砂铸件等先进生产设备开始装备企业。到1996年，由于炼镁行业的拉动，使全自动包装机行业得到飞速发展。
我国包装机械发展较晚，目前正处于起步应用阶段，虽然从九十年代后，我国的制袋充填机有了较快发展，通过参考国内外产品进行消化吸收，自主开发研制，技术上有了很大的提高，但与国外相比，国内大多数产品技术含量低，产品差异程度低，成熟产品技术易模仿和抄袭，造成低水平重复，阻碍了对包装机的技术创新和发展。在产品技术方面，国内包装机的主要特点如下：
1．速度低，品种少
国外大多数制袋充填包装机根据包装物料的不同和产量的大小，一般在20-100袋/分之间，大多为单列式包装，封合形式一般是三边封，四边封和背封式。
2．精度低
采用螺杆充填的计量充填系统，当充填量为100g～1000g时，国外机器的计量精度一般<1%，而国内一般在62%～63%之间。
3．可靠性低
国内一些企业为了能在产品初期快速赚钱，低价格倾销，采用无质量保证的电子元件、控件或低级的原材料，再加上无规范的加工和装配工艺，没有针对具体情况进行改造，导致产品不稳定或不适合用户使用要求。
4．自动化和智能化水平低
近年来，我国的包装机械虽采取了一些PLC和具有智能控制功能的仪表，但总体来说，大多数还是低水平的机电控制，还没有带有数据储存、采集、修正功能的机器。
第三节 采用PLC控制的优点
（1）控制方式上看：PLC软接线，只需改变控制程序就可轻易改变逻辑或增加功能。
（2）工作方式看：PLC串行工作，不受制约。
（3）控制速度上看：PLC通过半导体来控制，速度很快，无触点，顾而五抖动一说。
（4）定时、计数看：PLC时钟脉冲由晶振产生，精度高，定时范围宽，有记忆功能。
（5）可靠、维护看：PLC无触点，寿命长，且有自我诊断功能，对程序执行的监控功能，现场调试和维护方便。
第二章 系统控制方案的确定
第一节 本文主要介绍的方向
本文主要介绍某枕式包装机在糖果包装中应用较广泛的一种包装设备。本设计涉及的某型枕式包装机主要用于巧克力类糖果的包装, 原系统采用凸轮、棘轮、差速轮系等纯机械装置运动实现, 该方式运行稳定, 但封装精度差, 封装速度不易调整, 效率低下,已不适应生产需求。本试验利用高可靠性的PLC作为控制系统核心, 与日益成熟的传感器技术、变频器技术、人机交互技术相结合重新设计了枕式糖果包装机控制系统, 取得了较理想的效果。
第二节 糖果包装机生产工艺分析
枕式糖果包装机主要由传送机构、包糖机构、送纸机构等组成. 系统在一台212
kW 的三相异步电机驱动下完成各种包装动作.糖果包装主要包括切(送) 包装纸、喷胶、封装3个步骤,工艺流程如图1所示.裸糖由来料传送带送至糖果包装机入口后,由推糖机构将其推入糖果托盘.糖果托盘旋转将裸糖送至包装工位后,包糖机构控制包装纸的切割, 完成包装的整形,并在喷胶机作用下完成糖果包装.包装好的糖果由出料传送带送至成品糖库。
图2-1 糖果包装工艺流程
为了实现糖果包装机的自动控制,系统在来料传送带末端,包糖机构入口处、送纸机构部分中的送纸电磁阀附近、出料传送带上端分别增加了光电传感器、色
标传感器、行程开关SQ 3个传感器, 分别用于糖果检测、包装纸定位及限高检测.
另外, 在送纸机构部分新增步进电机及其驱动器1台.光电传感器检测到糖果到来时, 向PLC 发出信号, 控制推糖机构电磁阀吸合、下拉推糖机构,将糖果送入糖果托盘. 糖果进入糖果托盘延时一段时间(糖果从包装系统入口转至包装位置所需时间)后, 送纸系统开始向包装系统送包装纸.PLC 利用送纸部分中的色传感器与步进电机完成包装纸的精确定位: 当包装纸长度不合标准时,PLC 向步进电机驱动器发出脉冲, 控制步进电机前后转动, 将包装纸拖拉到准确位置.
包装纸到位后, 在包糖机构的作用下, 完成糖果包装. 糖果包装完成后, 经由出料传送带送至成品糖库, 当糖果超高时, 视为不合格品, 会触动SQ, 系统会发出报警信号, 将其剔出. 系统反复重复以上动作, 实现糖果包装自动化.
第三章 控制系统硬件设计
基于plc包装码垛生产线控制系统设计开题报告
毕业设计（论文）开题报告
题目名称 包装码垛生产线控制系统设计
学生姓名 何 勇 专业 电气工程及其自动化 班级 0912101
一、选题的目的意义
包装码垛自动生产线适用于石油化工、化肥、粮食、港口等行业，可对PP、PE粒子、PVC、化肥、粮食等粉状、颗粒状物料进行全自动包装码垛作业，便于用户储存、运输和销售，全自动包装码垛生产线主要由自动定量包装机、自动上袋机组、封口系统、倒袋机、金属检测机、重量检验机、检选机、喷墨打印机、码垛机等单元组成。通过可编程序控制器、对整个生产线的工作过程进行自动控制，对运行过程中出现的故障或供料不足，供袋不及时、出垛不及时等，进行声光报警。该设备具有操作简单，运行可靠，维修方便等优点。
在工业生产中，有很多地方需要对粉末状或小颗粒状散状固体的流量进行准确的测量和控制，再配以给料设备组成定量给料控制系统。它是集喂料、流量测量和控制于一身的设备。目前，作为许多生产设备的定量给料控制系统己广泛应用于水泥、冶金、建材、电力、化工、食品、矿山、粮食等各行各业。定量给料在工业生产中发挥着越来越重要的作用，正因为其应用的广泛性，如果能提高给料系统的精度、自动化程度，就有着重要的现实意义。
二、国内外研究综述
在我国，包装机械的研制始于1958年，主要是自用设备，属革新产品，未进入市场，正式包装生产线起始于七十年代初，“八五”期间呈全方位发展态势，“九五”期间进入转型期，逐步成为高科技、高效益、现代化、国防化的产业。
从专业化程度看，目前国内包装设备厂专业化程度还不高，57%的企业是兼业生产，仅上海、山东、江苏、辽宁、浙江、广东等省市专业厂较多。很久以来，包装生产线只做到把物料包装好为止，至于后续的搬运工作，则完全由搬运工人来完成。造成这种局面有多方面的原因，但主要是由于我国生产力水平较低，劳动力便宜，科研人才缺乏造成的。随着知识经济时代的到来，这种局面必将会被打破。
基于信捷PLC的定量称重包装控制系统设计
基于信捷PLC的定量称重包装控制系统设计
在化工吸附分离过程中，需要将原料进行在线称重并包装，利用信捷XD系列PLC实现定量算法，采用最新高速处理称重模块采集数据，极大降低称重中产生的延时性、测量误差，利用人机界面HMI进行人机交互，操作简单，并给出了具体的实现。
标签：定量称重；信捷PLC；HMI
引言
称重是将物料进行在线等重量称量。在化工吸附分离过程中，需要将原料进行在线称重并包装，针对这一要求，本控制系统采用信捷的工控产品，开发出一套控制设备，利用HMI作为现场工人的操作界面，PLC作为上料下料，数据采集的控制部件，称重模块进行在线称重[1]。在技术性能方面做到速度高、准确度高、稳定性高、可靠性高，在应用性方面做到综合性、组织性。
1 定量称重包装机组成
定量称重包装机由定量称重包装控制器和备料斗、计量斗、夹袋机构、截料装置、下料阀、放料阀、称重传感器等部分组成，定量称重包装示意图如图1所示。备料斗为缓冲式料仓，用于物料存储并提供一个接近均匀的物料流；阀门位于备料斗底部，当设备检修或出现故障时，用于将物料封阻在备料斗内；截料装置在称重过程中提供快、中、慢三级给料；秤体主要有计量斗、称重支架和称重传感器组成，完成重量到电信号的转变并传输到控制单元；夹袋机构的作用是夹紧包装袋，让称重完成的物料全部落入包装袋。
2 硬件设计
称重控制器包括信捷XD系列PLC，信捷HMI[2]，称重模块，称重传感器等部分组成，硬件组成如图2所示。
2.1 PLC
PLC采用信捷电气的XD3-24R-E，基本处理指令0.02～0.05us，扫描时间10000步1ms，程序容量高达128K。具有两个通信口，支持RS232和RS485可连接多种外围设备。采用AC220V交流供电，具有8个继电器输入和8个继电器输出。
2.2 HMI
HMI采用信捷电气的TH765-N触摸屏，7英寸触摸屏，耐油耐脏，6万色真彩，支持BMP、JPG格式图片显示。自定义的数据采集保存功能，支持时间趋

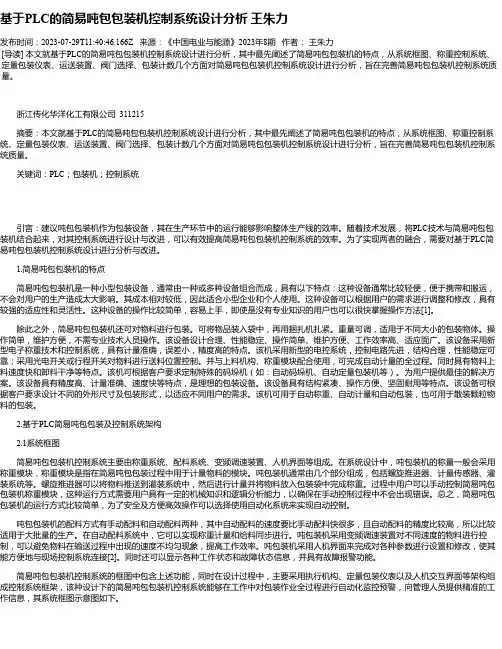

基于PLC的简易吨包包装机控制系统设计分析王朱力
