工程材料力学性能课后习题答案
请浏览后下载，资料供参考，期待您的好评与关注！ 《工程材料力学性能》（第二版）课后答案 第一章 材料单向静拉伸载荷下的力学性能 一、 解释下列名词 滞弹性：在外加载荷作用下，应变落后于应力现象。 静力韧度：材料在静拉伸时单位体积材科从变形到断裂所消耗的功。 弹性极限：试样加载后再卸裁，以不出现残留的永久变形为标准，材料 能够完全弹性恢复的最高应力。 比例极限：应力—应变曲线上符合线性关系的最高应力。 包申格效应：指原先经过少量塑性变形，卸载后同向加载，弹性极限 (σP)或屈服强度(σS)增加；反向加载时弹性极限(σP)或屈服 强度(σS)降低的现象。
解理断裂：沿一定的晶体学平面产生的快速穿晶断裂。晶体学平面－－解理面，一般是低指数，表面能低的晶面。 解理面：在解理断裂中具有低指数，表面能低的晶体学平面。 韧脆转变：材料力学性能从韧性状态转变到脆性状态的现象（冲击吸收功明显下降，断裂机理由微孔聚集型转变穿晶断裂，断口特征由纤维状转变为结晶状）。 静力韧度：材料在静拉伸时单位体积材料从变形到断裂所消耗的功叫做静力韧度。是一个强度与塑性的综合指标，是表示静载下材料强度与塑性的最佳配合。
二、金属的弹性模量主要取决于什么?为什么说它是一个对结构不敏感的力学性能? 答案：金属的弹性模量主要取决于金属键的本性和原子间的结合力，而材料的成分和组织对它的影响不大，所以说它是一个对组织不敏感的性能指标，这是弹性模量在性能上的主要特点。改变材料的成分和组织会对材料的强度(如屈服强度、抗拉强度)有显著影响，但对材料的刚度影响不大。 三、什么是包申格效应，如何解释，它有什么实际意义? 答案：包申格效应就是指原先经过变形，然后在反向加载时弹性极限或屈服强度降低的现象。特别是弹性极限在反向加载时几乎下降到零，这说明在反向加载时塑性变形立即开始了。 请浏览后下载，资料供参考，期待您的好评与关注！
包申格效应可以用位错理论解释。第一，在原先加载变形时，位错源在滑移面上产生的位错遇到障碍，塞积后便产生了背应力，这背应力反作用于位错源，当背应力(取决于塞积时产生的应力集中)足够大时，可使位错源停止开动。背应力是一种长程(晶粒或位错胞尺寸范围)内应力，是金属基体平均内应力的度量。因为预变形时位错运动的方向和背应力的方向相反，而当反向加载时位错运动的方向与原来的方向相反了，和背应力方向一致，背应力帮助位错运动，塑性变形容易了，于是，经过预变形再反向加载，其屈服强度就降低了。这一般被认为是产生包申格效应的主要原因。其次，在反向加载时，在滑移面上产生的位错与预变形的位错异号，要引起异号位错消毁，这也会引起材料的软化，屈服强度的降低。 实际意义：在工程应用上，首先是材料加工成型工艺需要考虑包申格效应。其次，包申格效应大的材料，内应力较大。另外包申格效应和材料的疲劳强度也有密切关系，在高周疲劳中，包申格效应小的疲劳寿命高，而包申格效应大的，由于疲劳软化也较严重，对高周疲劳寿命不利。 可以从河流花样的反“河流”方向去寻找裂纹源。 解理断裂是典型的脆性断裂的代表，微孔聚集断裂是典型的塑性断裂。
5.影响屈服强度的因素 主要从内因和外因两个方面考虑 与以下三个方面相联系的因素都会影响到屈服强度 位错增值和运动 晶粒、晶界、第二相等 外界影响位错运动的因素
（一） 影响屈服强度的内因素 1．金属本性和晶格类型（结合键、晶体结构） 单晶的屈服强度从理论上说是使位错开始运动的临界切应力，其值与位错运动所受到的阻力（晶格阻力－－派拉力、位错运动交互作用产生的阻力）决定。 派拉力：
位错交互作用力 )2exp(12)1(2exp12bGbaGnp
LGb 请浏览后下载，资料供参考，期待您的好评与关注！
（a是与晶体本性、位错结构分布相关的比例系数，L是位错间距。） 2．晶粒大小和亚结构 晶粒小→晶界多（阻碍位错运动）→位错塞积→提供应力→位错开动 →产生宏观塑性变形 。 晶粒减小将增加位错运动阻碍的数目，减小晶粒内位错塞积群的长度，使屈服强度降低（细晶强化）。 屈服强度与晶粒大小的关系： 霍尔－派奇（Hall-Petch) σs= σi+kyd-1/2 3．溶质元素 加入溶质原子→（间隙或置换型）固溶体→（溶质原子与溶剂原子半径不一样）产生晶格畸变→产生畸变应力场→与位错应力场交互运动 →使位错受阻→提高屈服强度 （固溶强化） 。 4．第二相（弥散强化，沉淀强化） 不可变形第二相 提高位错线张力→绕过第二相→留下位错环 →两质点间距变小 → 流变应力增大。 不可变形第二相 位错切过（产生界面能），使之与机体一起产生变形，提高了屈服强度。 弥散强化： 第二相质点弥散分布在基体中起到的强化作用。 沉淀强化： 第二相质点经过固溶后沉淀析出起到的强化作用。
（二） 影响屈服强度的外因素 1.温度 一般的规律是温度升高，屈服强度降低。 原因：派拉力属于短程力，对温度十分敏感。 2.应变速率 应变速率大，强度增加。 σέ,t= C1(έ)m 请浏览后下载，资料供参考，期待您的好评与关注！
3．应力状态 切应力分量越大，越有利于塑性变形，屈服强度越低。 缺口效应：试样中“缺口”的存在，使得试样的应力状态发生变化，从而影响材料的力学性能的现象。
9.细晶强化能强化金属又不降低塑性。 10.韧性断裂与脆性断裂的区别。为什么脆性断裂更加危险？ 韧性断裂：是断裂前产生明显宏观塑性变形的断裂 特征： 断裂面一般平行于最大切应力与主应力成45度角。 断口成纤维状（塑变中微裂纹扩展和连接），灰暗色（反光能力弱）。 断口三要素： 纤维区、放射区、剪切唇这三个区域的比例关系与材料韧断性能有关。 塑性好，放射线粗大 塑性差，放射线变细乃至消失。
脆性断裂：断裂前基本不发生塑性变形的，突发的断裂。 特征： 断裂面与正应力垂直，断口平齐而光滑，呈放射状或结晶状。 注意：脆性断裂也产生微量塑性变形。 断面收缩率小于5％为脆性断裂，大于5％为韧性断裂。
23.断裂发生的必要和充分条件之间的联系和区别。 格雷菲斯裂纹理论是根据热力学原理，用能量平衡（弹性能的降低与表面能的增加相平衡）的方法推到出了裂纹失稳扩展的临界条件。该条件是是断裂发生的必要条件，但并不意味着一定会断裂。 该断裂判据为：
裂纹扩展的充分条件是其尖端应力要大于等于理论断裂强度。（是通过力学方法推到的2/1
0)2(aEsc
2/10)4(aaEsc 请浏览后下载，资料供参考，期待您的好评与关注！
断裂判据） 该应力断裂判据为： 对比这两个判据可知： 当ρ＝3a0时，必要条件和充分条件相当 ρ<3a0时，满足必要条件就可行（同时也满足充分条件） ρ> 3a0时，满足充分条件就可行（同时也满足必要条件）
25. 材料成分： γs—有效表面能，主要是塑性变形功，与有效滑移系数目和可动位错有关 具有fcc结构的金属有效滑移系和可动位错的数目都比较多，易于塑性变形，不易脆断。 凡加入合金元素引起滑移系减少、孪生、位错钉扎的都增加脆性；若合金中形成粗大第二相也使脆性增加。 杂质： 聚集在晶界上的杂质会降低材料的塑性，发生脆断。 温度： σi---位错运动摩擦阻力。其值高，材料易于脆断。 bcc金属具有低温脆断现象，因为σi随着温度的减低而急剧增加，同时在低温下，塑性变形一孪生为主，也易于产生裂纹。故低温脆性大。 晶粒大小： d值小位错塞积的数目少，而且晶界多。故裂纹不易产生，也不易扩展。所以细晶组织有抗脆断性能。 应力状态： 减小切应力与正应力比值的应力状态都将增加金属的脆性 加载速度 加载速度大，金属会发生韧脆转变。
第二章 金属在其他静载荷下的力学性能 一、解释下列名词： （1）应力状态软性系数—材料最大切应力与最大正应力的比值，记为α。 请浏览后下载，资料供参考，期待您的好评与关注！
（2）缺口效应——缺口材料在静载荷作用下，缺口截面上的应力状态发生的变化。 （3）缺口敏感度——金属材料的缺口敏感性指标，用缺口试样的抗拉强度与等截面尺寸光滑试样的抗拉强度的比值表示。 （4）布氏硬度——用钢球或硬质合金球作为压头，采用单位表面积所承受的试验力计算而得的硬度。 （5）洛氏硬度——采用金刚石圆锥体或小淬火钢球作压头，以测量压痕深度所表示的硬度。 （6）维氏硬度——以两相对面夹角为136。的金刚石四棱锥作压头，采用单位表面积所承受的试验力计算而得的硬度。 （7）努氏硬度——采用两个对面角不等的四棱锥金刚石压头，由试验力除以压痕投影面积得到的硬度。 （8）肖氏硬度——采动载荷试验法，根据重锤回跳高度表证的金属硬度。 （9）里氏硬度——采动载荷试验法，根据重锤回跳速度表证的金属硬度。 二、说明下列力学性能指标的意义 （1）σｂｃ——材料的抗压强度 （2）σｂｂ——材料的抗弯强度 （3）τｓ——材料的扭转屈服点 （4）τｂ——材料的抗扭强度 （5）σｂｎ——材料的抗拉强度 （6）NSR——材料的缺口敏感度 （7）HBS——压头为淬火钢球的材料的布氏硬度 （8）HBW——压头为硬质合金球的材料的布氏硬度 （9）HRA——材料的洛氏硬度 （１０）HRB——材料的洛氏硬度 （１１）HRC——材料的洛氏硬度 （１２）HV——材料的维氏硬度 （１３）HK——材料的努氏硬度 （１４）HS——材料的肖氏硬度 （１５）HL——材料的里氏硬度 三、缺口冲击韧性试验能评定那些材料的低温脆性?那些材料不能用此方法检验和评
《材料力学》课后习题答案详细
《材料力学》课后习题答案详细在学习《材料力学》这门课程时，课后习题是巩固知识、检验理解程度的重要环节。
一份详细准确的课后习题答案不仅能够帮助我们确认自己的解题思路是否正确，还能进一步加深对知识点的理解和掌握。
材料力学是一门研究材料在各种外力作用下产生的应变、应力、强度、刚度和稳定性的学科。
它对于工程领域的学生来说至关重要，无论是机械工程、土木工程还是航空航天工程等，都离不开材料力学的知识支撑。
对于课后习题的解答，我们首先要明确每个问题所涉及的核心概念和原理。
比如，在研究杆件的拉伸和压缩问题时，需要清楚胡克定律的应用条件和计算公式。
胡克定律指出，在弹性限度内，杆件的伸长或缩短量与所受的拉力或压力成正比。
以一道常见的拉伸习题为例：一根直径为 20mm 的圆杆，受到100kN 的拉力，材料的弹性模量为 200GPa，求杆的伸长量。
解题思路如下：首先，根据圆杆的直径计算出横截面积 A ＝π×（d/2)＾2 ，其中 d 为直径。
然后，根据胡克定律ΔL ＝ FL/EA ，其中F 为拉力，L 为杆长，E 为弹性模量，A 为横截面积，代入已知数据进行计算。
在计算过程中，要注意单位的统一。
拉力的单位通常为牛顿（N），长度的单位要与弹性模量的单位相匹配，面积的单位要为平方米（m²）。
再来看一个关于梁的弯曲问题。
梁在受到横向载荷作用时，会产生弯曲变形。
在解答这类习题时，需要运用到弯矩方程、挠曲线方程等知识。
例如：一简支梁，跨度为 L，承受均布载荷 q，求梁的最大弯矩和最大挠度。
解题时，首先要根据梁的支座情况列出弯矩方程。
然后，通过积分求出挠曲线方程，再根据边界条件确定积分常数。
最后，求出最大弯矩和最大挠度的位置及数值。
在求解过程中，要理解弯矩和挠度的物理意义，以及它们与载荷、梁的几何形状和材料性质之间的关系。
对于扭转问题，要掌握扭矩的计算、切应力的分布规律以及扭转角的计算方法。
比如，一根轴受到扭矩 T 的作用，已知轴的直径和材料的剪切模量，求轴表面的最大切应力和扭转角。
工程材料力学性能三四章习题
影响因素有： 1)．晶体结构：BCC容易出现低温脆性 2)．化学成分：固溶强化降低塑性（Mn, Ni） 3)．显微组织：①晶粒大小②金相组织
3
5 试述焊接船舶比铆接船舶容易发生脆性破坏的原因。 焊接容易在焊缝处形成粗大金相组织气孔、夹渣、未 熔合、未焊透、错边、咬边等缺陷，增加裂纹敏感度，增 加材料的脆性，容易发生脆性断裂（落锤试验试样）。 6 下列三组试验方法中，请举出每一组中哪种试验方法测得 的冷脆温度较高？为什么？ 冷脆温度的高低与试验中试样受力方式有关，容易发 生塑性变形的就能够提高冷脆温度。 （1）拉伸和扭转：静载荷下拉伸的软性状态系数大于弯曲 大于扭转，因此拉伸和扭转比较时，在拉伸条件下的塑性 比扭转低，因此扭转的冷脆温度高。 （2）缺口静弯曲和缺口冲击弯曲：应变速率增加可以提高 材料的强度同时降低材料的塑性，因此应变速率的增加有 增加材料脆性的倾向，缺口静弯曲的冷脆温度相对较高。 （3）光滑试样拉伸和缺口试样拉伸：缺口试样会导致材料 的受力状态改变成两向或者三向，而多向拉伸的软性系数 更小，因此缺口试样会使材料变脆的倾向，从而降低冷脆 4 温度
第三章
• 冲击韧度：冲击载荷下，材料断裂前单位截面积 吸收的能量（外力做的功） • 冲击吸收功: 冲击载荷下，材料断裂前吸收的能 量（外力做的功） • 低温脆性： 温度低于某一温度时，材料由韧性状 态变为脆性状态的现象。 • 韧脆转变温度：材料有韧性状态转变为脆性状态 的温度。 • 韧性温度储备:材料使用温度和韧脆转变温度的差 值。
13
8、试述塑性区对KI的影响及KI的修正方法和结果。 影响：裂纹尖端塑性区的存在将会降低裂纹体的刚度， 相当于裂纹长度的增加，因而影响应力场和及KI的计算， 所以要对KI进行修正。 修正方法：“有效裂纹尺寸”，即以虚拟有效裂纹代替 实际裂纹，然后用线弹性理论所得的公式进行计算。 结果：
材料力学性能学习题与解答[教材课后答案]
![材料力学性能学习题与解答[教材课后答案]](https://360docs-1393072327.cos.ap-beijing.myqcloud.com/acb9a9c15fbfc77da269b15b.webp)
度越高。
3、计算： 某低碳钢的摆锤系列冲击实验列于下表， 温度(℃) 60 40 35 25 试计算： a. 绘制冲击功－温度关系曲线； 冲击功(J) 75 75 70 60 温度(℃) 10 0 -20 -50 冲击功(J) 40 20 5 1
冲击吸收功—温度曲线 80 70 60 50
Ak
40 30 20 10 0 -6 -5 -4 -3 -2 -1 0 10 20 30 40 50 60 70 0 0 0 0 0 0 t/℃
第三章 冲击韧性和低温脆性 1、名词解释： 冲击韧度 冲击吸收功 低温脆性
解： 冲击韧度：一次冲断时，冲击功与缺口处截面积的比值。 冲击吸收功：冲击弯曲试验中，试样变形和断裂所吸收的功。 低温脆性：当试验温度低于某一温度时，材料由韧性状态转变为脆性状态。 韧脆转变温度：材料在某一温度 t 下由韧变脆，冲击功明显下降。该温度即韧脆转 变温度。 迟屈服：用高于材料屈服极限的载荷以高加载速度作用于体心立方结构材料时，瞬 间并不屈服，需在该应力下保持一段时间后才屈服的现象。
2) 简述扭转实验、弯曲实验的特点？渗碳淬火钢、陶瓷玻璃试样研究其力学 性能常用的方法是什么？ 1 扭转实验的应力状态软性系数较拉伸的应力状态软性系数高。可 解： 扭转实验的特点是○
2 扭转实验 对表面强化处理工艺进行研究和对机件的热处理表面质量进行检验。 ○ 3 圆柱试样在扭转时，不产生缩颈现象，塑 时试样截面的应力分布为表面最大。○
韧脆转变温度 迟屈服
2、简答 1) 缺口冲击韧性实验能评定哪些材料的低温脆性？哪些材料不能用此方法 检验和评定？[提示：低中强度的体心立方金属、Zn 等对温度敏感的材料，高强 度钢、铝合金以及面心立方金属、陶瓷材料等不能]
解：缺口冲击韧性实验能评定中、低强度机构钢的低温脆性。面心立方金属及合金如氏 体钢和铝合金不能用此方法检验和评定。
机械工程材料_习题集答案
作业01 力学性能 参考答案一、下列情况分别是因为哪一个力学性能指标达不到要求？1. 紧固螺栓使用后发生塑性变形。
( 屈服强度 )2. 齿轮正常负荷条件下工作中发生断裂。
( 疲劳强度 )3. 汽车紧急刹车时，发动机曲轴发生断裂。
( 冲击韧度 )4. 不锈钢圆板冲压加工成圆柱杯的过程中发生裂纹。
( 塑性 )5. 齿轮工作在寿命期内发生严重磨损。
( 硬度 )二、下列现象与哪一个力学性能有关？1. 铜比低碳钢容易被锯割。
( 硬度 )2. 锯条易被折断，而铁丝不易折断。
( 塑性 )p151-4 甲、乙、丙、丁四种材料的硬度分别为45HRC 、90HRB 、800HV 、240HBS ，试比较这四种材料硬度的高低。
答： 45HRC →HV ： 90HRB →HB ： 183901307300HRB 1307300HB ≈-=-=所以，800HV ＞45HRC ＞240HBS ＞90HRB作业02a 金属结构与结晶 参考答案一、判断题（ × ）1. 凡是由液体凝固成固体的过程都是结晶过程。
（ × ）2. 室温下，金属晶粒越细，则强度越高、塑性越低。
二、选择题（ b ）1. 金属结晶时，冷却速度越快，其实际结晶温度将：a. 越高b. 越低c. 越接近理论结晶温度（ b ）2. 为细化晶粒，可采用：a. 快速浇注b. 加变质剂c. 以砂型代金属型（c ）3. 晶体中的位错属于：a. 体缺陷b. 面缺陷c. 线缺陷d. 点缺陷三、填空题1. 晶体与非晶体结构上的最根本的区别是，晶体内原子排列是：（有规则、周期性的）。
2. γ-Fe的一个晶胞原子数=（4 ）。
3. α-Fe、Al、Cu、Ni、V、Mg、Zn各属何种晶体结构：体心立方：（α-Fe、V ）；面心立方：（Al、Cu、Ni ）；密排六方：（Mg、Zn ）4. 实际金属晶体中存在：（点、线、面）三种缺陷，引起晶格（畸变）。
5. 结晶过程是靠两个密切联系的基本过程来实现的，它们是：（形核）和（晶核长大）。
材料力学课后习题答案(孙训方版) (2)

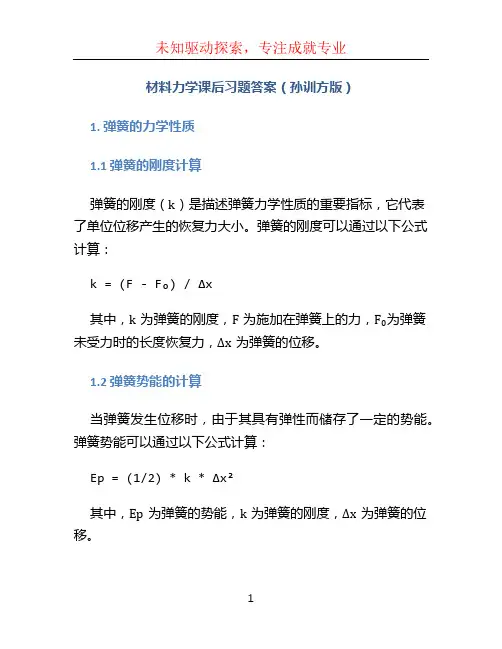

材料力学课后习题答案（孙训方版）1. 弹簧的力学性质1.1 弹簧的刚度计算弹簧的刚度（k）是描述弹簧力学性质的重要指标，它代表了单位位移产生的恢复力大小。
弹簧的刚度可以通过以下公式计算：k = (F - F₀) / Δx其中，k为弹簧的刚度，F为施加在弹簧上的力，F₀为弹簧未受力时的长度恢复力，Δx为弹簧的位移。
1.2 弹簧势能的计算当弹簧发生位移时，由于其具有弹性而储存了一定的势能。
弹簧势能可以通过以下公式计算：Ep = (1/2) * k * Δx²其中，Ep为弹簧的势能，k为弹簧的刚度，Δx为弹簧的位移。
2. 常见材料的力学性质2.1 钢材的力学性质钢材是一种常见的工程材料，具有优良的力学性质。
以下是一些钢材的力学性质参数：钢材种类弹性模量（E）屈服强度（σy）抗拉强度（σu）延伸率（ε）铁石炭钢200 GPa250 MPa400 MPa20%不锈钢190 GPa210 MPa400 MPa15%高速钢235 GPa250 MPa500 MPa10%钢材的弹性模量决定了其在受力时的变形程度，屈服强度代表着材料开始发生可见整体变形的临界点，抗拉强度则反映了材料能够承受的最大应力。
延伸率则描述了材料可以在破坏之前发生高强度塑性变形的能力。
2.2 铝材的力学性质铝材是一种轻质金属材料，在航空航天、交通运输等领域有着广泛的应用。
以下是一些铝材的力学性质参数：铝材种类弹性模量（E）屈服强度（σy）抗拉强度（σu）延伸率（ε）6061-T669 GPa240 MPa260 MPa12%7075-T671 GPa470 MPa510 MPa9%2024-T673 GPa450 MPa500 MPa10%铝材相较于钢材，具有更轻的密度和较好的耐腐蚀性能。
弹性模量较低导致了铝材的刚度较小，而抗拉强度较高则提供了较好的耐久性能。
3. 弯曲应变的计算当受力物体发生弯曲时，会导致内部产生应变。
弯曲应变的计算可以使用公式：ε = (M * h) / (E * I)其中，ε为弯曲应变，M为弯矩，h为截面到受力轴的距离，E为弹性模量，I为截面的惯性矩。
结构设计原理-第一章-材料的力学性能-习题及答案
结构设计原理-第一章-材料的力学性能-习题及答案结构设计原理-第一章-材料的力学性能-习题及答案第一章材料的力学性能一、填空题1、钢筋混凝土及预应力混凝土中所用的钢筋可分为两类：有明显屈服点的钢筋和无明显屈服点的钢筋，通常分别称它们为____________和。
2、对无明显屈服点的钢筋，通常取相当于残余应变为时的应力作为假定的屈服点，即。
3、碳素钢可分为、和。
随着含碳量的增加，钢筋的强度、塑性。
在低碳钢中加入少量锰、硅、钛、铬等合金元素，变成为。
4、钢筋混凝土结构对钢筋性能的要求主要是、、、。
5、钢筋和混凝土是不同的材料，两者能够共同工作是因为、、6、光面钢筋的粘结力由、、三个部分组成。
7、钢筋在混凝土中应有足够的锚固长度，钢筋的强度越、直径越、混凝土强度越，则钢筋的锚固长度就越长。
8、混凝土的极限压应变包括和两部分。
部分越大，表明变形能力越，越好。
9、混凝土的延性随强度等级的提高而。
同一强度等级的混凝土，随着加荷速度的减小，延性有所，最大压应力值随加荷速度的减小而。
10、钢筋混凝土轴心受压构件，混凝土收缩，则混凝土的应力，钢筋的应力。
11、混凝土轴心受拉构件，混凝土徐变，则混凝土的应力，钢筋的应力。
12、混凝土轴心受拉构件，混凝土收缩，则混凝土的应力，钢筋的应力。
二、判断题1、混凝土强度等级是由一组立方体试块抗压后的平均强度确定的。
2、采用边长为100mm的非标准立方体试块做抗压试验时，其换算系数是0.95。
3、混凝土双向受压时强度比其单向受压时强度降低。
4、线性徐变是指徐变与荷载持续时间之间为线性关系。
5、对无明显屈服点的钢筋，设计时其强度标准值取值依据是条件屈服强度。
6、强度与应力的概念完全一样。
7、含碳量越高的钢筋，屈服台阶越短、伸长率越小、塑性性能越差。
8、钢筋应力应变曲线下降段的应力是此阶段拉力除以实际颈缩的断面积。
9、有明显流幅钢筋的屈服强度是以屈服下限为依据的。
10、钢筋极限应变值与屈服点所对应的应变值之差反映了钢筋的延性。
工程材料课后习题答案
工程材料课后习题答案工程材料课后习题答案近年来，随着科技的不断发展和应用的不断深入，工程材料的研究和应用也越来越受到人们的关注。
工程材料是指用于建筑、交通、通信、能源等领域的材料，其性能和质量直接影响着工程的安全性和可靠性。
因此，对于工程材料的学习和理解是非常重要的。
在工程材料课后习题中，我们可以通过解答问题来加深对知识点的理解和掌握。
下面，我将为大家提供一些常见工程材料课后习题的答案，希望能对大家的学习有所帮助。
1. 什么是工程材料？工程材料是指用于建筑、交通、通信、能源等领域的材料，包括金属材料、非金属材料和复合材料等。
这些材料具有一定的物理、化学和力学性能，能够满足工程项目对材料性能的要求。
2. 金属材料的分类有哪些？金属材料可以分为两大类：有色金属和黑色金属。
有色金属包括铜、铝、镁、钛等，其特点是具有良好的导电、导热和塑性等性能。
黑色金属主要是指铁和钢，具有较高的强度和硬度。
3. 非金属材料的分类有哪些？非金属材料主要包括陶瓷材料、聚合物材料和复合材料。
陶瓷材料具有良好的耐高温、耐腐蚀和绝缘性能，常用于制作耐火材料、瓷器等。
聚合物材料具有轻质、耐腐蚀和绝缘性能，广泛应用于塑料制品、橡胶制品等。
复合材料是由两种或两种以上的材料组成，具有优异的综合性能。
4. 工程材料的性能指标有哪些？工程材料的性能指标包括力学性能、物理性能、化学性能和热学性能等。
力学性能包括强度、硬度、韧性等；物理性能包括密度、导热性、导电性等；化学性能包括耐腐蚀性、稳定性等；热学性能包括热膨胀系数、热导率等。
5. 为什么要进行工程材料的表征和测试？工程材料的表征和测试是为了了解材料的性能和特点，从而选择合适的材料用于工程项目。
通过表征和测试，可以评估材料的可靠性和耐久性，为工程项目的设计和施工提供科学依据。
6. 工程材料的选择要考虑哪些因素？工程材料的选择要考虑诸多因素，包括工程项目的要求、材料的性能、成本和可获得性等。
结构设计原理-第一章-材料的力学性能-习题及答案
结构设计原理-第一章-材料的力学性能-习题及答案第一章材料的力学性能一、填空题1、钢筋混凝土及预应力混凝土中所用的钢筋可分为两类：有明显屈服点的钢筋和无明显屈服点的钢筋，通常分别称它们为_______________和____________ 。
2、对无明显屈服点的钢筋，通常取相当于残余应变为_______ 时的应力作为假定的屈服点，即______________ o3、碳素钢可分为______ 、_______ 和_______ 。
随着含碳量的增加，钢筋的强度_______ 、塑性。
在低碳钢中加入少量锰、硅、钛、铬等合金元素，变成为____________ 。
4、钢筋混凝土结构对钢筋性能的要求主要是_______ 、_________ 、5、钢筋和混凝土是不同的材料，两者能够共同工作是因为6光面钢筋的粘结力由__________ 、 _________ 、________ 三个部分组成。
7、钢筋在混凝土中应有足够的锚固长度，钢筋的强度越___________ 、直径越_____ 、混凝土强度越________ ，则钢筋的锚固长度就越长。
8、混凝土的极限压应变包括_______ 和__________ 两部分。
____________ 部分越大，表明变形能力越________ ，_________ 越好。
9、混凝土的延性随强度等级的提高而_______ 。
同一强度等级的混凝土，随着加荷速度的减小，延性有所__________ ，最大压应力值随加荷速度的减小而________ 。
10、钢筋混凝土轴心受压构件，混凝土收缩，则混凝土的应力________ ，钢筋的应力______ 。
11、混凝土轴心受拉构件，混凝土徐变，则混凝土的应力________ ，钢筋的应力________ 。
12、混凝土轴心受拉构件，混凝土收缩，则混凝土的应力__________ ，钢筋的应力________ 。
二、判断题1、混凝土强度等级是由一组立方体试块抗压后的平均强度确定的。
材料力学性能参考答案
填空：1．影响材料弹性模数的因素有键合方式和原子结构、晶体结构、化学成分、微观组织、温度、加载条件和负荷持续时间等。
2．提供材料弹性比功的途径有二，提高材料的弹性极限，或降低弹性模量。
3．退火态和高温回火态的金属都有包申格效应，因此包申格效应是具有的普遍现象。
4．金属材料常见的塑性变形机理为晶体的滑移和孪生两种。
5．多晶体金属材料由于各晶粒位向不同和晶界的存在，其塑性变形更加复杂，主要有各晶粒变形的不同时性和不均匀性及各晶粒变形的相互协调性的特点。
6．影响金属材料屈服强度的因素主要有晶体结构、晶界与亚结构、溶质元素、第二相、温度等。
7．产生超塑性的条件是（1）超细晶粒；（2）合适的条件，变形温度≥0.4Tm，应变速率ε≤ 10－3s－1 ；（3）应变速率敏感指数较高0.3≤m≤1 。
8．材料的断裂过程大都包括裂纹的形成与扩展两个阶段，根据断裂过程材料的宏观塑性变形过程，可以将断裂分为韧性断裂与脆性断裂；按照晶体材料断裂时裂纹扩展的途径，分为穿晶断裂和沿晶断裂；按照微观断裂机理分为剪切断裂和解理断裂；按作用力的性质可分为正断和切断。
9.包申格效应：金属材料经过预先加载产生少量的塑性变形,而后再同向加载,规定残余伸长应力增加；卸载时降低的的现象。
10．剪切断裂的两种主要形式为滑断（纯剪切断裂）和微孔聚集性断裂。
11．解理断口的基本微观特征为解理台阶、河流花样和舌状花样。
12．韧性断裂的断口一般呈杯锥状，由纤维区、放射区和剪切唇三个区域组成。
13．韧度是衡量材料韧性大小的力学性能指标，其中又分为静力韧度、断裂韧度和冲击韧度。
14. 材料在受到三向等拉伸应力作用时压力状态最硬，其最大切应力分量分量为零，材料最易发生脆性断裂，适用于揭示塑性较好的金属材料的脆性倾向。
单向拉伸时，正应力分量较大，切应力分量较小，应力状态较硬。
一般用于塑性变形抗力与切断抗力较低的所谓塑性材料试验；弯曲、扭转时应力状态较软，材料易产生塑性变形，适用于在单向拉伸时容易发生脆断而不能充分反映其塑性性能的所谓脆性材料；材料的硬度试验属于三向压缩状态，应力状态非常软，可在各种材料上进行。
工程材料力学性能 习题
1.材料的力学性能一般不涉及（）方面的问题。
a)材料的使用性能b) 材料的加工性能c) 材料的物理性能d) 材料的化学性能2.工程材料在使用过程中不可避免会产生（）。
a)断裂b) 弹塑性变形c) 弹性变形d) 塑性变形3.工程构件在生产过程中要（）材料的塑性，（）材料的强度。
a)提高，提高b) 降低，降低c) 提高，降低d) 降低，提高4.断裂力学主要用来处理（）方面的问题。
a)低塑性材料抗断裂b) 高塑性材料抗断裂c) 含缺口材料抗断裂d) 含缺陷材料抗断裂5.拉伸试样的直径一定，标距越长则测出的抗拉强度值会（）。
a)越高b) 越低c) 不变d) 无规律可循6.拉伸试件的标距长度l0应满足下列关系式（）。
a) 或b) 或c) 或d) 或7.在均匀变形阶段，金属的伸长率与截面收缩率通常满足关系（）。
a)b)c)d).8拉伸试验中测得甲材料的，乙材料的，则两种材料的塑性（）。
a)甲 < 乙b) 甲 = 乙c) 、甲 > 乙d) 不别9.表征脆性材料的力学性能的参量是（）。
a)E, b) c) d)10.在设计时用来确定构件截面大小的机械性能指标是（）。
a)δ、a K b) ψ、HB c) σb、σ0.2d) K IC、a011.用10mm直径淬火钢球，加压3000kg，保持30s，测得的布氏硬度值为150的正确表示应为（）。
a)150HBW10／3000／30 b) 150HRA3000／l0／30c) 150HRC30／3000／10 d) 150HBSl0／3000／3012.（）是非脆性断裂。
a)准解理断口b) 韧窝端口c) 沿晶断口d) 解理断口13.裂纹体变形的最危险形式是（）。
a)张开型b) 滑开型c) 撕开型d) 混合型14.表示的是（）。
a)显微硬度b) 蠕变极限c) 持久塑性d) 持久强度15. 当合金中晶粒愈细小时，其（）。
a)强度越低b) 韧性越差c) 耐热性降低d) 塑性降低16.真应力真应变曲线在拉伸时位于工程应力应变曲线的（）。
