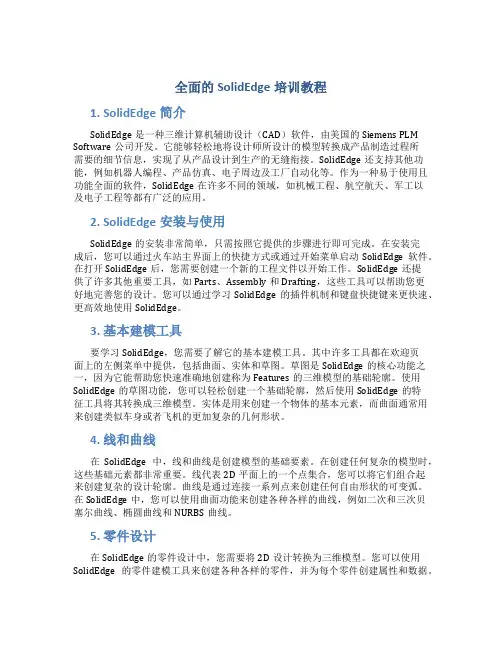

全面的SolidEdge培训教程
全面的SolidEdge培训教程1. SolidEdge简介SolidEdge是一种三维计算机辅助设计（CAD）软件，由美国的Siemens PLM Software公司开发。
它能够轻松地将设计师所设计的模型转换成产品制造过程所需要的细节信息，实现了从产品设计到生产的无缝衔接。
SolidEdge还支持其他功能，例如机器人编程、产品仿真、电子周边及工厂自动化等。
作为一种易于使用且功能全面的软件，SolidEdge在许多不同的领域，如机械工程、航空航天、军工以及电子工程等都有广泛的应用。
2. SolidEdge安装与使用SolidEdge的安装非常简单，只需按照它提供的步骤进行即可完成。
在安装完成后，您可以通过火车站主界面上的快捷方式或通过开始菜单启动SolidEdge软件。
在打开SolidEdge后，您需要创建一个新的工程文件以开始工作。
SolidEdge还提供了许多其他重要工具，如Parts、Assembly和Drafting，这些工具可以帮助您更好地完善您的设计。
您可以通过学习SolidEdge的插件机制和键盘快捷键来更快速、更高效地使用SolidEdge。
3. 基本建模工具要学习SolidEdge，您需要了解它的基本建模工具。
其中许多工具都在欢迎页面上的左侧菜单中提供，包括曲面、实体和草图。
草图是SolidEdge的核心功能之一，因为它能帮助您快速准确地创建称为Features的三维模型的基础轮廓。
使用SolidEdge的草图功能，您可以轻松创建一个基础轮廓，然后使用SolidEdge的特征工具将其转换成三维模型。
实体是用来创建一个物体的基本元素，而曲面通常用来创建类似车身或者飞机的更加复杂的几何形状。
4. 线和曲线在SolidEdge中，线和曲线是创建模型的基础要素。
在创建任何复杂的模型时，这些基础元素都非常重要。
线代表2D平面上的一个点集合，您可以将它们组合起来创建复杂的设计轮廓。
曲线是通过连接一系列点来创建任何自由形状的可变弧。
变量表在Solid Edge参数化设计中的应用
变量表在Solid Edge参数化设计中的应用王劲;肖冰;由艳平【摘要】设置变量表是利用Solid Edge进行三维产品模型参数化设计的常用方法.介绍了变量表中变量的类型和属性的设置方法,说明了设置变量变化范围所使用的符号以及设置变量间简单函数关系的算术运算符和数学函数,给出了VBA过程的语法格式,通过变量表加载VBA过程可以设置变量间比较复杂的关系,说明了VBA编程的应用方法.%The common method in three-dimensional product model parameteric design using Solid Edge is setting the variable table . This article introduces the type of variables in the variable table and the setting method of variable attributes. The symbols used to set the variable range and arithmetic operators and math functions for a simple functional relationship between variables are illustrated . The grammar format of VBA is given. The process of the variable table loading VBA can set more complex relationship between variables. The application of VBA programming method is introduced.【期刊名称】《制造技术与机床》【年(卷),期】2012(000)009【总页数】6页(P48-53)【关键词】变量表;参数化设计;Solid Edge【作者】王劲;肖冰;由艳平【作者单位】西安理工大学机械与精密仪器工程学院,陕西西安710048;西安理工大学机械与精密仪器工程学院,陕西西安710048;西安理工大学机械与精密仪器工程学院,陕西西安710048【正文语种】中文【中图分类】TP391.7早期CAD系统所构造的几何模型只给出了模型的可视化形状，不包含几何图素间的约束关系，不具备模型的尺寸驱动功能，几何模型的尺寸也不能直接与工程计算建立联系，给产品的开发设计带来了不便。
Solidedge入门
装配约束
在装配体中，可以使用各种装配约 束，如固定、滑动、旋转等，来限 制各零件之间的相对位置和运动关 系。
装配体分析
装配体分析功能可以检查装配体中 的冲突和间隙，确保各零件之间的 配合关系符合设计要求。
04 SolidEdge进阶功能
工程图绘制
工程图绘制
在SolidEdge中，你可以通过创建工程图来详细展示你 的3D模型。你可以选择不同的视图，例如前视图、侧视 图和俯视图，以及剖面视图和爆炸视图。
渲染输出
你可以将渲染效果图导出为各种格式， 如JPEG、PNG和BMP等，以便在其 他应用程序中使用。
动画制作
通过SolidEdge的动画制作工具，你 可以创建各种动画效果，如装配动画、 运动模拟和爆炸视图动画等。
实时渲染
SolidEdge支持实时渲染技术，可以 在设计过程中实时查看渲染效果，从 而提高设计效率。
CAD软件中查看或打印。
THANKS
点击菜单栏上的“文件”->“打开”，浏览 计算机上的文件路径，选择要打开的文件。
保存文件
另存为
点击菜单栏上的“文件”->“保存”，将当 前文档保存到指定的文件路径。
点击菜单栏上的“文件”->“另存为”，将 当前文档另存为一个新的文件，并可以选择 不同的文件格式。
视图操作
01
02
03
04
旋转视图
使用鼠标滚轮或按住Ctrl键拖 动视图。
SolidEdge入门
目录
Contents
• SolidEdge简介 • SolidEdge基本操作 • SolidEdge基础建模 • SolidEdge进阶功能 • SolidEdge实例教程
Solid Edge 自学教程(一)
•• 第 1 页课程概述•• 第 2 页界面基础•• 第 3 页用户界面•• 第 4 页基本文件操作•• 第 5 页用户辅助功能•• 第 6 页搜索和查看数据•• 第 7 页准备 Teamcenter 的非受管文档•• 第 8 页在受管环境中使用装配•• 第 9 页将零件放置到装配中•• 第 10 页在装配内构造新零件•• 第 11 页创建图纸视图•• 第 12 页打开受管 Solid Edge 文档•• 第 13 页镜像命令•• 第 14 页使用受管文档•• 第 15 页管理缓存•• 第 16 页使用结构编辑器•• 第 17 页运行 Solid Edge 嵌入式客户端诊断收藏分享邀请课程概述使用 Solid Edge 嵌入式客户端指示最终用户如何使用 Solid Edge 嵌入式客户端 (SEEC) 在其日常任务的关联中创建、修订和管理数据。
cPDM 是什么？协同产品数据管理 (cPDM) 是一个工具，可辅助管理在整个产品生命周期中设计、制造和支持该产品所需的所有流程、应用程序和信息。
诸如 Teamcenter 这样的协同产品数据管理工具有助于：减少重复数据，从而降低存储需求。
简化查找和分发所需数据的过程。
管理装配以及零件之间的关系。
保留产品发展的历史记录。
拥有版本控制并确保数据最新。
拥有访问控制以确保数据完整。
Solid Edge 嵌入式客户端是什么？Solid Edge 是一种革命性的计算机辅助设计 (CAD) 系统，Solid Edge 嵌入式客户端 (SEEC) 则提供该系统与 Teamcenter 之间的无缝连接。
这种集成是透明的，您无需学习某种独特界面就可使用它。
那些用于创建或关闭文档的 Solid Edge ST4 命令和支持工具与 Teamcenter 数据结构进行交互操作来管理文档，这样您就不必再去管理这些文档了。
如果您已经熟悉 Solid Edge 用户界面，则将在处理 Teamcenter 管理的文档时找到用于构造零件、构建装配和制作图纸的相同环境。
Solidworks 2023三维设计及应用教程课件：草图综合实例3
（1）先已知
（2）后中间
（3）再连接
• 小结
1.通过典型草图学习了草图组成分析方法； 2.通过典型草图学习了草图绘制命令； 3.通过典型草图学习了草图约束命令。
• 作业要求
上机练习典型草图， 掌握设计技巧。
1.通过典型草图学习草图组成分析方法； 2.通过典型草图学习草图绘制命令； 3.通过典型草图学习草图约束命令。
2.1.3 草图综合应用实例
1.草图综合实例1 2.草图综合实例2 3.草图综合实例3 4.草图综合实例4 5.草图综合实例5 6.草图综合实例6
3.草图综合实例3
（1）先已知 （2）后中间 （3）再连接
Solidworks 2023三维设计及应用教程
• 零件参数化设计
“零件设计是核心，特征设计是关键，草图设计是基础”
2.1 草图绘制 2.2 特征造型 2.3 零件设计
2.1 草图绘制 正确绘制草图是三维设计的基础
2.1.1 草图快速入门 2.1.2 草图绘制基础 2.1.3 草图综合实例
• 目的要求

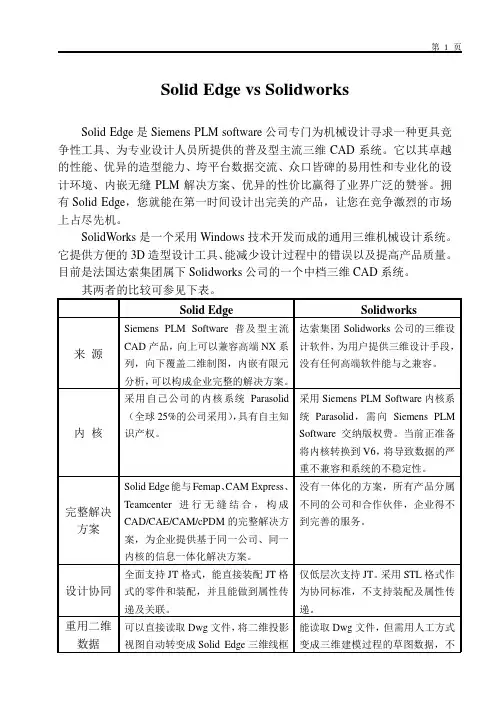

SolidEdge vs SolidWorks
设计模式。
变量化
在参数化的基础上提供变量化设计技 仅是一个参数化设计系统，变量控 术，通过 VB、VC#或 Excel，就可直 制需要借助第三方手段，二次开发 接控制 Solid Edge 内部变量，二次开 手段较繁琐。 发 简 单 、 方 便 。 支 持 VB 、 VC 、 Visual .Net 开发手段。
列的数据管理功能，构成带管理的新
型设计模式。
产品制造 提供符合国际标准 Y14.41 的产品制 仅能提供三维标注，不符合国际标
信息 (PMI) 跨 CAD
平台设计
造信息，将三维模型变成信息交流的 平台。 采用全球领先的同步建模技术，不仅 可以直接读取 ProE/Inventor/
准。
只能读取转化为中间格式的其他 3D CAD 软件编辑的模型，但没有
第3页
法，在三维空间进行三维线缆的布局，
可完成单线、线束、线扎设计，自动 产生线缆报告表。可以实现 eCAD 连 接线导入到 SE 环境下，并自动产生
线缆的展平工程图。
完全符合中国制图标准，自动生成各 没有完全符合中国制图标准，生成
二维工程 图纸
种工程视图，包括局部剖视、三维尺 二维图纸过程比较繁琐，不能直接 寸、标注等；自动生成的 BOM 数据， 切换到三维模型，没有工程计算能 与三维模型完全相关，可以直接切换 力。 到三维模型。目标搜寻将工程计算纳 入 CAD 领域，实现 2D-3D 的一体化
案，为企业提供基于同一公司、同一
内核的信息一体化解决方案。 全面支持 JT 格式，能直接装配 JT 格 仅低层次支持 JT。采用 STL 格式作
设计协同 式的零件和装配，并且能做到属性传 为协同标准，不支持装配及属性传
重用二维 数据
Solid Edge 2020 安装指导
Solid Edge 2020安装流程——安装客户端 ➢安装主程序
6
Solid Edge 2020安装流程——安装客户端 ➢主程序安装完毕，桌面出现Keyshot 8和Solid Edge 2020图标。 ➢注：由于许可变更与NX一致，2020版本许可不再向下兼容。
7
Solid Edge 2020安装流程——安装客户端 ➢方式一：将服务器配置好的Selicense文件拷贝到安装C:\Program
17
Solid Edge 2020安装流程——标准件安装 安装SQL Server 2012 Express（后台安装） ▪ 标准件使用SQL Server管理，因此在安装过程中会自动安装数据库。
18
Solid Edge 2020安装流程——标准件安装 安装SQL Server 2012 Express（后台安装） ▪ 标准件使用SQL Server管理，因此在安装过程中会自动安装数据库。
➢8 GB RAM ➢65K 颜色 ➢屏幕分辨率：1920 x 1080 或更高 ➢安装需要6.5GB 磁盘空间
注：不建议在 Windows 7 或 Windows 8.1 上安装 Solid Edge。Solid Edge 可 以在这些操作系统上安装并运行， 但确定由 Solid Edge 和寿命终止的操作系统 间不兼容性导致的问题可能无法修复。
2
Solid Edge 2020安装流程——安装客户端 ➢启动安装程序
3
Solid Edge 2020安装流程——安装客户端 选择模板和指定安装路径，设置许可证文件选项 ▪ 安装路径不允许存在中文，如果不安装在C盘，建议只更改盘符 选择“安装”按钮开始安装
模板选择 安装目录 许可证
4
solidedge2024从入门到精通
抽壳编辑
将三维实体的内部挖空， 形成空心结构。可设置抽 壳厚度、抽壳方向等参数 。
复杂曲面造型方法探讨
NURBS曲面建模
采用非均匀有理B样条曲线（NURBS）进行曲面建模，可 创建复杂的自由曲面形状。通过控制点、权重因子等调整 曲面形状。
曲面拼接与修剪
将多个曲面进行拼接，形成连续、光滑的曲面造型。同时 可对曲面进行修剪，去除多余部分，满足设计要求。
VS
遵循尺寸标注原则
遵循“完整、清晰、合理”的尺寸标注原 则，确保图纸的准确性和可读性。
尺寸标注规范及技巧分享
利用智能标注功能
solidedge2024提供智能标注功能，可快速准确地完成尺寸标注 。
使用快捷键提高效率
熟练掌握solidedge2024的快捷键操作，可提高尺寸标注的效率 。
合理利用图层管理
曲面变形与优化
利用变形工具对曲面进行局部或全局的变形操作，实现曲 面的精细化调整。同时可利用优化算法对曲面形状进行优 化，提高设计质量。
PART 05
装配设计与运动仿真
REPORTING
装配设计流程介绍
导入零部件
在Solid Edge中，可以通过导入功能 将已经创建好的零部件文件导入到装 配环境中。
功能区域
分为模型树、属性管理器、图层管理器等， 方便用户管理设计元素和属性。
菜单栏
包含了软件的所有功能命令，通过菜单可以 执行各种操作。
工具栏与菜单栏功能介绍
工具栏
包括标准工具栏、视图工具栏、建模 工具栏等，提供常用的操作命令，如 新建、打开、保存、打印等。
菜单栏
包括文件、编辑、视图、插入、格式 、工具、窗口和帮助等菜单，每个菜 单下都有一系列的子命令，用于执行 各种设计任务。
七、Solid Edge工程图
制定图纸标准：工具=>选项
设置图纸标准：格式=>样式
图纸管理：图纸指示条（窗口左下角）
尺寸样式 图示说明
样式的作用：每个用户在设计图纸时都会使用符合自己需要的 标准，样式就是更改这些选项的工具。 对于一些常用的选项，用户可以新建为自定义样式，方便以 后使用。Solid Edge提供的样式包括：尺寸、填充、线、影线、 文本。
4.1引导线（Leader）
给元素添加引导线或在自由空间中添加引导线
4.2气球命令（Balloon） 用于放置包含文本的气球。可指示自由空间中的元素或一个点， 常用来指示零件的编号。
4.3标注（Callout）
注意： （1）清除条形菜单上的引线选项来放置 没有引导线的标注，如一些沉孔的标注。 （2）利用条形菜单上的“文本对齐方式” 选项，可以控制标注的对齐方式 （3）利用条形菜单上的“文本放置位置” 选项，控制标注实在折线上面还是嵌入 折线中，如倒角标注
视图操作：更新视图（Update Views） 更新文档中的所有零件视图，使之与原始数据相匹配。
2.6明细表（Parts List）
说明： 明细表是软件检索零件或者组件文档中的属性资 料，把这些数据提取、整理、创建出零件明细表，同 时可在视图中自动标识。但是和GB不符合，可直接在工程 图中以直线命令和文本命令设计出明细表。
层的操作：主要包含在层的操作窗口中。如：新建、设置当 前层、显示/隐藏、重命名、删除（Delete键）、属性等。 元素在层间的移动：选择需要移动的单个或多个元素，单击 下拉式菜单，选择目标层并确定。
9.2 符号库
经常使用的图形或图形中的元素、文本、表格等能被储 存到符号文件，这样可以容易地使用在其他文件中。使用符 号可以避免重复性工作，提高制图工作的效率，而且保证了 工程图纸的准确性和一致性。 符号举例
六、Solid Edge装配设计
⑴. 查询元素（Inquire Element） ⑵. 测量距离（Distance） ⑶. 测量最小距离（Minimum Distance） 装配工具 ⑷. 测量垂直距离（Normal Distance） 测量（Measure） 测量角度（Angle） ⑸.
组件剖视图
模拟将组件中的一个或多个零件删除材料，以便可以看到 内部结构。这种剖示并不真的将材料去除，对于原来的零件也 没有影响。 操作命令：视图（View）=>剖视图（Cutaway View...）。
组件爆炸视图
环境（Environment）=>爆炸视图（Exploded View）。
在装配环境中设计新零件
命令按钮：零件库中的“建立新零件（Create InPlace）” 。
完成零件设计后存盘返回装配环境，继续进行自顶 向下的设计流程。
装配命令
装配命令
零件阵列（Pattern Parts）
装配替换（Replace）
装配命令
组件除料（Multi-Part Cutout） 使用此命令必须先设置：[工具]=>[选项...]=>[内部零 件]=>[多零件除料]。
面匹配 Mate
面对齐 Planar Align
轴对齐 Axial Align 插入 Insert 连接 Connect 角度 Angle 相切 Tangent 固定 Ground
装配关系：
面贴合 Mate
装配关系：
面对齐 Planar Align
装配零件的过程
装配其他零件或子组件
