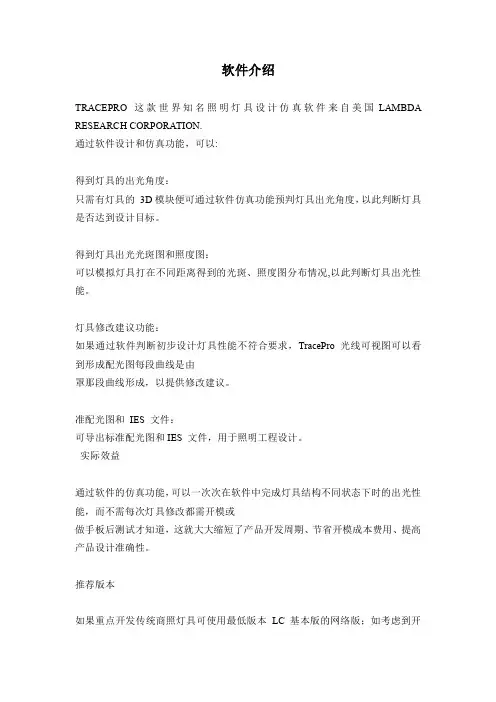

软件介绍TRACEPRO这款世界知名照明灯具设计仿真软件来自美国LAMBDA RESEARCH CORPORATION.通过软件设计和仿真功能，可以:得到灯具的出光角度：只需有灯具的3D模块便可通过软件仿真功能预判灯具出光角度，以此判断灯具是否达到设计目标。
得到灯具出光光斑图和照度图：可以模拟灯具打在不同距离得到的光斑、照度图分布情况,以此判断灯具出光性能。
灯具修改建议功能：如果通过软件判断初步设计灯具性能不符合要求，TracePro光线可视图可以看到形成配光图每段曲线是由罩那段曲线形成，以提供修改建议。
准配光图和IES文件：可导出标准配光图和IES文件，用于照明工程设计。
实际效益通过软件的仿真功能，可以一次次在软件中完成灯具结构不同状态下时的出光性能，而不需每次灯具修改都需开模或做手板后测试才知道，这就大大缩短了产品开发周期、节省开模成本费用、提高产品设计准确性。
推荐版本如果重点开发传统商照灯具可使用最低版本LC基本版的网络版；如考虑到开发LED灯具，需使用Standard标准版的网络版（LC版光源数不能超过10个），且Standard版有Macro宏语言编程功能，有一定的优化功能。
参考客户?PHILIPS ELECTRONICS HONG KONG LTD飞利浦电子?CREE HUIZHOU OPTO LTD科锐光电?NVC LIGHTING TECHNOLOGY CORPORATION雷士光电科技有限公司?THE UNIVERSITY OF HONG KONG香港大学?ASM PACIFIC TECHNOLOGY LTD.ASM太平洋科技有限公司?LIGHT ENGINE元暉光电?ASTRI香港应用科技研究院供应商资料基力工业有限公司ELS INDUSTRIES LTD作为TRACEPRO照明行业中国大陆、香港、澳门的独家代理和技术支持服务部，可提供全方位照明技术服务：灯具产品仿真设计咨询和培训、灯具配光第三方测量报告、材质光学参数测量、照明工程设计软件、照明设计资讯和照明人才培训等服务。
Tracepro入门与进阶1

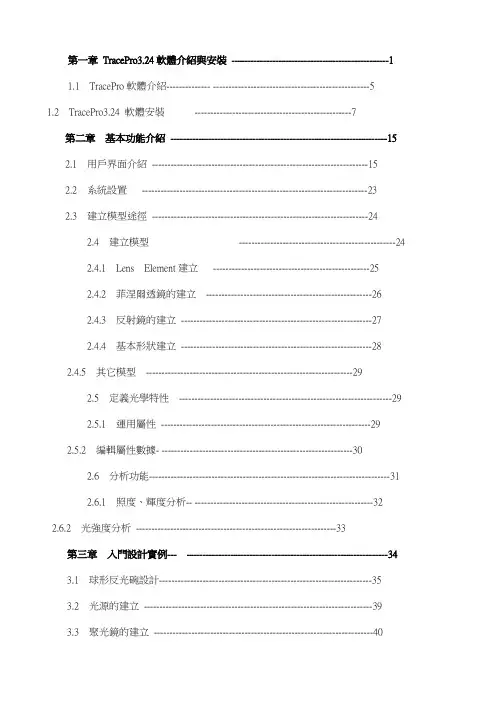

第一章TracePro3.24軟體介紹與安裝--------------------------------------------------11.1 TracePro軟體介紹-------------- --------------------------------------------------51.2 TracePro3.24 軟體安裝--------------------------------------------------7第二章基本功能介紹---------------------------------------------------------------------152.1 用戶界面介紹---------------------------------------------------------------------152.2 系統設置------------------------------------------------------------------------232.3 建立模型途徑---------------------------------------------------------------------242.4 建立模型--------------------------------------------------242.4.1 Lens Element建立--------------------------------------------------252.4.2 菲涅爾透鏡的建立-----------------------------------------------------262.4.3 反射鏡的建立-------------------------------------------------------------272.4.4 基本形狀建立-------------------------------------------------------------282.4.5 其它模型------------------------------------------------------------------292.5 定義光學特性--------------------------------------------------------------------292.5.1 運用屬性-------------------------------------------------------------------292.5.2 編輯屬性數據- -------------------------------------------------------------302.6 分析功能-----------------------------------------------------------------------------312.6.1 照度、輝度分析-- ---------------------------------------------------------322.6.2 光強度分析----------------------------------------------------------------33第三章入門設計實例--- ----------------------------------------------------------------343.1 球形反光碗設計--------------------------------------------------------------------353.2 光源的建立-------------------------------------------------------------------------393.3 聚光鏡的建立----------------------------------------------------------------------403.4 菲涅爾透鏡的建立-----------------------------------------------------------------423.4.1焦距為120mm的菲涅爾透鏡的建立-----------------------------------433.4.2焦距為185mm的菲涅爾透鏡的建立-------------------------------------463.5 液晶屏的建立-----------------------------------------------------------------------483.6 投影鏡頭的建立--------------------------------------------------------------------503.7 LCD投影機光學系統的建立---------------------------------------------------56第四章進階設計實例----------------------------------------------------------------------624.1 導光管設計-------------------------------------------------------------------------624.2 背光源設計-------------------------------------------------------------------------794.2.1背光源技術介紹--------------------------------------------------------------794.2.2設計背光源--------------------------------------------------------------------90第一章︰TracePro軟體介紹與安裝1.1 TracePro軟體介紹TracePro 是一套能進行常規光學分析、設計照明系統、分析輻射度和亮度的軟體。
TracePro_Study
Summary●軟體簡介●分析流程●範例說明(1) Remote Control(2) Led ModelTracePro的分析功能：●光線資料（光線位置、方向、通量）（Ray Histories）●光照度、輝度、CIE色座標、色度分析（Irradiance map）●光強度分析（Candela plot）●偏振效應（Polarization map）●選擇需要分析的光線（Ray sorting）●人眼視覺類比（Photorealistic Render）光強度Cd (燭光)一燭光等於頻率540×1012 赫之光源發出之單色輻射，在一定方向每立弳之輻射通量為683分之1瓦特之發光強度。
1.光強度(luminous intensity)2.燭光(candela)3.1979年第1 6屆國際度量衡大會決議採用。
亮度cd/m^2一燭光每平方公尺等於在均勻輻射下，每平方公尺之面積燭光強度之亮度。
亮度(luminance)功J (焦耳) 一焦耳等於一牛頓之力作用於物體上，使作用點沿力之方向增加一公尺位移時，其力與位移之乘積。
(1 J=1 N‧m)；(m2‧kg‧s-2)1.功(work)2.能(energy)，熱量(quantity of heat) 之單位亦為焦耳。
3.焦耳(joule)功率W (瓦特)一瓦特等於每秒作功一焦耳之功率。
(1 W=1 J/s)；(m2‧kg‧s-3)1.功率(power)2.輻射通量(radiant flux)之單位亦為瓦特。
3.瓦特(watt)光通量lm (流明)一流明等於一燭光之均勻點光源放射於一立弳之立體角範圍內之光通量。
(1 lm=1 cd‧sr)；(cd‧sr)1.光通量(luminous flux)2.流明(lumen)3.光束：光源單位時間內所發出的光之總能量照度Lux(勒克斯)1平方公尺面積上總光通量有1流明時,稱為該面積上照度為一勒克斯(Lux)1 Lux=lm/m^21.照度2.勒克斯分析流程●建立(修改)模型⏹TracePro 直接建立模型。
tracepro实验报告范文实验报告
TracePro 实验报告范文实验报告引言TracePro 是一款光学模拟软件，用于设计和优化光学系统。
本实验通过TracePro 的使用，研究了光线传播的基本原理，并实现了光束的聚焦效果。
实验目的通过本实验，我们的主要目的有：1.了解 TracePro 的基本模块和应用；2.掌握光线追迹的基本原理和方法；3.实现光束的聚焦效果；4.了解最小焦斑的产生原理。
实验系统我们设计了一个光学系统，如下图所示：TracePro实验系统TracePro实验系统该系统主要由一个集光器和聚光器组成，其中集光器的直径为 2 mm，聚光器的焦距为 10 mm。
实验步骤TracePro 模拟我们首先在 TracePro 中创建了一个新项目，并导入了光学系统的 3D 模型。
该模型是由 Solidworks 设计并导出的。
接着，我们定义了环境参数，包括环境折射率、光源参数、采样参数和边界条件等。
在确定了适当的参数后，我们开始运行光线追迹，即光线从源发出，并根据设定的参数通过光学元件传播。
最终，我们根据光路追迹的结果，得到了光线的强度和位置分布信息，如下图所示：TracePro光线追迹结果TracePro光线追迹结果光束聚焦我们进一步研究了光束在聚光器中的传播规律，并尝试调节聚光器的形状和位置，使得光束能够聚焦于一个最小的点。
最终，我们实现了光束的聚焦效果，如下图所示：TracePro光束聚焦结果TracePro光束聚焦结果最小焦斑在光束聚焦的过程中，我们观察到了一个非常有趣的现象，即在聚光器的焦点附近，光线的强度分布出现了一个非常小的斑点，这就是最小焦斑。
该现象由于光学系统的色散特性、衍射效应、透镜形状及表面粗糙度等多个因素共同作用产生的。
实验结论通过本实验，我们对 TracePro 的使用和光线追迹的基本原理和方法有了更加深入的了解，并且成功实现了光束的聚焦效果。
同时，我们也观察到了最小焦斑的产生现象，感受到了光学系统的各种微妙之处。
最新3-Tracepro入门基础教程分析精品文档
Tracepro设计实例
分析结果
上述的模拟结果，光源的光通量为26.4lm。 当光源的光通量为120lm时，半光强角不变，光斑的大小尺 寸不变， 中心光强为6086.8cd，1米处最大照度为4552lx。 对比设计要求，符合设计需要，设计完毕。
2021/12/15
Tracepro设计实例
设计要求：
2021/12/15
File>Open
Insert>Part
Tracepro建模
光学软件建模
同时，Tracepro可 以将其他程序建好 的模型，直接读取， 简单方便。如图， 通过Tracepro打开 OSLO文档
2021/12/15
Tracepro光学特性
Tracepro的建模后，就要对 模型进行属性的设置
Tracepro可以同时开启多个档案来完成编辑。
2021/12/15
Tracepro的系统设置
View>Customize
此处可以设置Tracepro操 作界面中运行方面的参数， 如导航区的位置，模型的 显示方式，模型的颜色， 背景的颜色等等。
2021/12/15
Tracepro模拟步骤
2021/12/15
Tracepro设计实例
分析设计要求
光源 总光通量110lm 半光强角度110度 配光 截光角不应小于27度
半光强角不小于6度 照度 中心光强为4000cd
通过分析，可以得出：设计需要一个聚光的反光杯，且反光杯 的口径与深度的比值接近于1.
2021/12/15
Tracepro设计实例
Tracepro中并未涵 盖所有我们需要 的介质，但是在 Tracepro中可以根 据自身的需要编 辑特定的面，材 料，薄膜，折射 率等光学介质。
关于tracepro优化、zemax优化、成像、照明优化比较
Tracepro新版本有交互优化的功能。
很多朋友都用过了。
Tracpro的交互优化，也只能对付简单的系统。
并不是Tracepro或者其他照明软件不好，而是照明的优化算法太难做。
成像系统的优化，比如zemax、codev，其实是对多元函数求极值：通过分步、微小的修改变量，判断评价函数的值变化趋势，然后逐步调整变量，使评价函数达到最小值。
成像系统的优劣，球差、彗差、像散、畸变等等，都可以换算成数学表达式来表示，光线的多次反射将被看作是杂散光，而不做分析和计算，这样，照明系统中需要考虑的很多光线，在成像软件中都不用考虑了，优化起来相对容易一些。
而照明系统光线太多，太杂，照明系统的结构形式又多，光线的多次反射、折射均要考虑，且最终获得的系统的优劣的评价标准又相差很大。
作出适用于各种照明结构的优化软件就很难了。
个人认为：照明设计用到的光学理论比较基础，不是很难，很多照明透镜、反射罩等器件的设计，找到思路之后，很容易就能设计出来。
主要在于创意和验证修改时的耐心。
因此，完全可以通过自己的经验、创意，针对一种或相似的几种照明器件，编写macros优化程序。
这样优化，比较高效，效果会更好。
多扯几句：zemax、codev以及其他成像软件的优化，目前来说，许多问题也是有待突破的。
比如，zemax、codev没有一个软件可以直接进行“纸面设计”，而得到复杂的成像光学系统，都要设计师选择适当的起始结构，并适时调整变量的限制，才能最终获得合理、满意的结构。
在设计过程中，zemax、codev或其他软件，很容易会掉进局部最小的“谷底”而难以寻找到真正的最小值。
即使，很幸运，软件能找到的局部最小值，碰巧是全局最小，此结果也不一定是我们需要的结构。
因为，我们还要考虑公差分配、加工等因素。
总之，不管成像和照明，都不要太依赖于软件的优化。
软件都是一样的，而不同的人做的设计优劣却千差万别。
关键还是个人的光学理论基础、经验和创意。
Tracepro中文手册第六章
第六章 分析检验光线追迹结果完成光线追迹之后，当进行结果评估时，分析菜单提供多种方法来显示光线追迹数据。
Displaying Rays 和 Ray Sorting让你观察数据是否是你期待的结果。
Irradiance Maps, Ray Tables and Polarization Maps 提供每一个表面的模拟结果。
Candela Plots 显示模型中光线数据的角度分配。
Volume Flux Viewer能够观察模型内部的流量分布。
Reports Menu 帮助你完成分析光线数据和模型的多种报告形式。
Tools 菜单包括附加的功能来帮助你完成光线追迹结果。
Analysis Menu在本章中的描述中，大多数的光线追迹结果从Analysis Menu中得到，光线追迹也被包含在Analysis Menu项目的开始，这在第五章有详细地介绍。
Display RaysAnalysis | Display Rays 选项允许你控制光线的显示。
“Analysis Mode（分析模式）”下，在完成光线追迹后, 光线默认地被显示或取消。
光线在“Simulation Mode（模拟模式）”中不能够被显示。
要关闭显示的光线，只需进入Analysis | Display Rays，显示光线的状态是通过菜单上√ 标志来标注的。
如果被trace的光线有很多并且带有许多的splits or branches，程序会花很长时间来显示这些光线。
你可以根据需要设定Window|Auto Update来更新光线的显示，这时的光线不会被随时更新，直到你按“F5”或选择Window|Refresh。
光线也可能在和图画程序组合期间同步显示，当具有优先设置时。
参考2.43页的“Ray Display”。
你也可以按照下面的描述使用Ray Sorting来决定哪些光线显示。
Ray Colors可以通过Ray Color对话框来设置光线的颜色来取代预先设值的颜色值，对于单色光，Ray Color对话框提供三种预设的颜色值来显示光线颜色。
TracePro_7新功能介绍
同样，在这个例子中，我们在一个双核电脑中，相同条件下 •TracePro7.0 —1分14秒 •TracePro6.0.6—3分17秒 TracePro 7.0 新功能介绍 爱尔发科技上海分公司
新增特性—可重新编排的系统树
在TracePro7中，可以对各模组重新编组，只需要鼠标拖动就可 以编排各组的元件，十分灵活易用 TracePro 7.0 新功能介绍 爱尔发科技上海分公司
交互式优化工具
•只需通过Export按钮就可以实现模型无缝导入TracePro •确认下TracePro中各模组的特性不优化工具是否相同 •从这部分可是，之后功能仅在标准等级及与家等级中实现
TracePro 7.0 新功能介绍 爱尔发科技上海分公司
交互式优化工具
•确定哪些面是作为优化时候可以调节的 •控制变化的面的点的变动实现面的调节 •设定变化点的变化范围 TracePro 7.0 新功能介绍 爱尔发科技上海分公司
新的照度图分析选项
TracePro7 新增特性
新的归一化: 原先单一的归一化被移除，叏而代之的是新的归一化选项表 列: None, Emitted Irrandiance以及Peak. 在照度图的下方会对应罗列出 总的光通量/入射光通量，以及对应原先的归一化后的数值。 TracePro 7.0 新功能介绍 爱尔发科技上海分公司
新增的RepTile网点模型(与家等级中)
Pointed Cone
TracePro7 标准等级新增特性
在新的标准等级中，和先前的与家等级一样拥有了 非对称的散射模型，分别是 •Elliptical Abg •Elliptical Gaussian •Asymmetric Table TracePro 7.0 新功能介绍 爱尔发科技上海分公司
