笔记本电脑的制作流程
本技术公开了一种笔记本电脑，笔记本电脑包括一电脑本体以及一电源传送装置。
电源传送装置具有一相对的一输入端以及一输出端。
输入端用以电性连接一电源。
输出端电性连接电脑本体。
电源传送装置包括一致动电路以及一保持电路。
致动电路电性连接于输入端与输出端之间。
保持电路并联连接致动电路。
技术要求1.一种笔记本电脑，其特征在于，包括：一电脑本体；以及一电源传送装置，具有相对的一输入端以及一输出端，该输入端用以电性连接一电源，该输出端电性连接该电脑本体，该电源传送装置包括：一致动电路，电性连接于该输入端与该输出端之间；以及一保持电路，并联连接该致动电路。
2.根据权利要求1所述的笔记本电脑，其特征在于，该致动电路进一步包括一线路开关以及一第一发光二极管，该线路开关串联连接该第一发光二极管，该保持电路进一步包括一光致动开关以及一第二发光二极管，该光致动开关串联连接该第二发光二极管，该第一发光二极管与该第二发光二极管对该光致动开关发光。
3.根据权利要求2所述的笔记本电脑，其特征在于，进一步包括一常闭开关，该常闭开关连接于该输入端，该输入端通过该常闭开关用以电性连接该电源。
4.根据权利要求2所述的笔记本电脑，其特征在于，该电脑本体进一步包括一显示器、一主机以及一转轴件，该转轴件连接于该显示器与该主机之间，该显示器通过该转轴件可旋转地设置于该主机，该线路开关位于该转轴件内。
5.根据权利要求4所述的笔记本电脑，其特征在于，该线路开关进一步包括相对的一第一部件以及一第二部件，该第一部件连接该显示器，该第二部件连接该主机，该第一部件进一步具有一第一绝缘端以及一第一通电端，该第二部件进一步具有一第二绝缘端以及一第二通电端，该第一绝缘端连接该第二绝缘端；当该显示器与该主机的一相交夹角于一通电范围内时，该第一通电端电性连接该第二通电端并且该线路开关呈一通路状态，当该相交夹角于该通电范围外时，该第一通电端与该第二通电端分离并且该线路开关呈一断路状态，其中该通电范围为5°至150°。
6.根据权利要求4所述的笔记本电脑，其特征在于，该线路开关进一步包括一开关本体与一磁性件，该开关本体与该磁性件之间保有一距离，该开关本体连接该主机与该显示器的一个，该磁性件连接该主机与该显示器的另一个，该开关本体进一步包括一活动件与一固定件，该活动件的一弹性张力大于该磁性件对该活动件的一磁吸力。
技术说明书笔记本电脑技术领域本技术关于一种笔记本电脑，特别是一种翻开显示装置即可开机的笔记本电脑。
背景技术现有的笔记本电脑常设置一开机键于主机的一侧，用户得以按压开机键以开启笔记本电脑。
一般来说，用户往往是先翻开显示装置后才按压开机键，造成开机的流程不够简洁快速，并增加用户的等待时间。
技术内容本技术在于提供一种笔记本电脑，藉以解决现有技术中笔记本电脑开机流程不够简洁快速的问题。
本技术的一实施例所公开的笔记本电脑包括一电脑本体以及一电源传送装置。
电源传送装置具有一相对的一输入端以及一输出端。
输入端用以电性连接一电源。
输出端电性连接电脑本体。
电源传送装置包括一致动电路以及一保持电路。
致动电路电性连接于输入端与输出端之间。
保持电路并联连接致动电路。
根据上述实施例所公开的笔记本电脑，当展开笔记本电脑时致动电路会通路并且电性连接电源与电脑本体，使得电脑本体运作。
此外，致动电路通路后会致使保持电路通路，一旦致动电路断路电脑本体仍可通过保持电路电性连接电源。
以上的关于本技术内容的说明及以下的实施方式的说明用以示范与解释本技术的精神与原理，并且提供本技术的专利申请权利要求保护范围更进一步的解释。
附图说明图1为根据本技术的一实施例所绘示的笔记本电脑的立体图。
图2为图1的笔记本电脑的电源传送装置的电路图。
图3为图1的笔记本电脑的显示装置相对于主机旋转开启的立体图。
图4为图3的笔记本电脑的电源传送装置的电路图。
图5为图1的笔记本电脑的保持电路呈通路状态的电路图。
图6为图1的笔记本电脑的常闭开关呈断路状态的电路图。
图7为图2的电源传送装置的线路开关呈断路状态的示意图。
图8为图4的线路开关呈通路状态的示意图。
图9为根据本技术的另一实施例所绘示的笔记本电脑的线路开关呈断路状态的示意图。
图10为图9的线路开关呈通路状态的示意图。
其中，附图标记：10 笔记本电脑100 电脑本体110 显示器120 主机130 转轴件200 电源传送装置201 输入端202 输出端210 致动电路211 线路开关2110 第一部件2111 第二部件2112 第一绝缘端2113 第一通电端2114 第二绝缘端2115 第二通电端2116 开关本体2117 磁性件2118 活动件2119 固定件212 第一发光二极管220 保持电路221 光致动开关222 第二发光二极管300 常闭开关20 电源A 相交夹角R0 旋转方向R1 第一路径R2 第二路径D、D’ 距离具体实施方式以下在实施方式中详细叙述本技术的详细特征以及优点，其内容足以使任何本领域的技术人员了解本技术的技术内容并据以实施，且根据本说明书所公开的内容、权利要求保护范围及附图，任何本领域的技术人员可轻易地理解本技术相关的目的及优点。
以下的实施例进一步详细说明本技术的观点，但非以任何观点限制本技术的范畴。
以下将说明有关本技术的一实施例，首先请参阅图1至图2。
图1为根据本技术的一实施例所绘示的笔记本电脑的立体图。
图2为图1的笔记本电脑的电源传送装置的电路图。
本实施例的笔记本电脑10包括一电脑本体100以及一电源传送装置200。
电源传送装置200具有相对的一输入端201以及一输出端202。
输入端201用以电性连接一电源20。
输出端202电性连接电脑本体100。
电源传送装置200包括一致动电路210以及一保持电路220。
致动电路210电性连接于输入端201与输出端202之间，且用于在受到触发时制动保持电路220。
保持电路220并联连接致动电路210，且一旦被致动电路210致动，即可在致动电路210断电时仍保持导通以维持电源传送装置200的运作。
详细来说，在本实施例以及本技术的部分实施例中，电脑本体100还可包括一显示器110、一主机120以及一转轴件130。
转轴件130连接于显示器110与主机120之间，显示器110通过转轴件130可旋转地设置于主机120。
致动电路210还可包括一线路开关211以及一第一发光二极管212。
线路开关211例如位于转轴件130内。
线路开关211串联连接第一发光二极管212并呈一断路状态。
第一发光二极管212具有一第一出光面(图未绘示)，第一出光面用于发出光线至光致动开关221。
保持电路220还可包括一光致动开关221以及一第二发光二极管222。
光致动开关221串联连接第二发光二极管222并呈一断路状态。
第二发光二极管222具有一第二出光面(图未绘示)，第二出光面也用于发出光线至光致动开关221。
接着请参阅图3至图4。
图3为图1的笔记本电脑的显示装置相对于主机旋转开启的立体图。
图4为图3的笔记本电脑的电源传送装置的电路图。
当显示装置110相对于主机120以一旋转方向R0旋转开启时，线路开关211会从断路状态转变为一通路状态，并且致动电路210电性连接电源20与电脑本体100而使得笔记本电脑10开机。
有关显示装置110相对于主机120旋转开启并致使线路开关211呈通路状态容待后述以图7至图8说明。
当线路开关211呈通路状态后，第一发光二极管212会通过第一出光面沿一第一路径R1对光致动开关221发光。
光致动开关221在接收到光源后便会从断路状态转变为一通路状态，并且第二发光二极管222会通过第二出光面沿一第二路径R2对光致动开关221发光。
第一出光面2121或第二出光面2221较佳朝向光致动开关221，但是此并非用以限定本技术。
在部分实施例中，第一出光面或第二出光面可朝向一反射镜并对反射镜发光而将光线射向光致动开关。
接着请参阅图1以及图5。
图5为图1的笔记本电脑的保持电路呈通路状态的电路图。
当显示装置110闭合于主机120时，线路开关211会从通路状态转变回断路状态并且第一发光二极管212不再发光。
此时第二发光二极管222仍会对光致动开关221发光，而使得光致动开关221仍保持通路状态。
因此，即使显示装置110闭合于主机120，电脑本体100仍可通过保持电路220电性连接电源20并使笔记本电脑10保持运作。
接着请参阅图5至图6。
图6为图1的笔记本电脑的常闭开关呈断路状态的电路图。
在本实施例以及本技术的部分实施例中，笔记本电脑10还可包括一常闭开关300。
如图5所示，常闭开关300呈一通路状态并且连接于输入端201。
输入端201通过常闭开关300以电性连接电源20。
当用户欲对笔记本电脑10关机时，通过例如为抵顶件(图未绘示)抵压常闭开关300并致使常闭开关300呈一断路状态，如图6所示。
由于常闭开关300呈断路状态后，造成第二发光二极管222不再发光，导致光致动开关221呈断路状态。
因此，当抵顶件与常闭开关300分离后，常闭开关300呈通路状态并且电源传送装置200恢复如图2所示的状态。
综上所述，此一笔记本电脑10通过旋转开启显示装置110使得电脑本体100通过电源传送装置200电性连接电源20以达到简洁快速的开机流程，其中电路图如图4所示的状态。
接着，在显示装置110闭合后电源传送装置200仍能保持通路状态，电源20得以持续对电脑本体100供电，其中电路图如图5所示的状态。
此外，当用户通过程序接口对笔记本电脑10关机时，常闭开关300由通路状态转为断路状态而使得电脑本体100不与电源20电性连接并使得笔记本电脑10关机，其中电路图如图6所示的状态。
最后，当抵顶件与常闭开关300分离后，常闭开关300呈通路状态并且电路图呈如图2所示的状态。
接着请参阅图1至图5，以及图7至图8。
图7为图2的电源传送装置的线路开关呈断路状态的示意图。
图8为图4的线路开关呈通路状态的示意图。
在本实施例以及本技术的部分实施例中，线路开关211还可包括相对的一第一部件2110以及一第二部件2111。
第一部件2110连接显示器110。
第二部件2111连接主机120。
第一部件2110还可具有一第一绝缘端2112以及一第一通电端2113。
第二部件2111还可具有一第二绝缘端2114以及一第二通电端2115。
第一绝缘端2112连接第二绝缘端2114。
如图1所示，当显示装置110闭合于主机120时，电路图如前述图2的状态并且线路开关211的机构状态如图7所示。
由于第一通电端2113不与第二通电端2115连接，因此线路开关211呈现断路状态。
如图3所示，当显示器110相对于主机120以旋转方向R0旋转开启且显示器110与主机120的一相交夹角A于一通电范围5°至150°内时，第一通电端2113随着显示器110而旋转，致使第一通电端2113接触并且电性连接第二通电端2115，如图8所示的线路开关211，而线路开关211呈一通路状态，并且电路图如前述图4的状态。
计算机组装与维护(第3版)-教学教案
任务二硬盘分区
一、任务目标
二、相关知识
（一）硬盘分区的原则
（二）硬盘分区的类型
（三）MBR分区格式U盘启动盘
（二）使用DiskGenius为500GB固态硬盘分区
（三）使用DiskGenius为1TB机械硬盘分区
实训：使用U盘启动计算机并分区和格式化
三、任务实施
（一）安装CPU
（二）安装CPU散热器支架
（三）安装固态硬盘
（四）安装内存
（五）安装CPU散热器
（六）拆卸机箱并安装电源
（七）安装主板
（八）安装机械硬盘
（九）连接机箱中的内部线缆
（十）连接计算机外部设备
实训：拆卸计算机硬件连接
课后练习
技能提升
（一）组装计算机的实用技巧
（二）安装水冷散热器的实用技巧
讨论问题：1、CPU有哪些规格？
2、在选择计算机硬件时，应注意哪些问题？
内容大纲：具体可结合本章的PPT课件进行配合讲解。
任务一选配CPU
一、任务目标
二、相关知识
（一）认识CPU
（二）CPU的性能指标
（三）选配CPU的注意事项
任务二选配主板
一、任务目标
二、相关知识
（一）认识主板
（二）主板的性能指标
（三）选配主板的注意事项
（2）如何对磁盘进行分区？
（3）如何格式化硬盘？
内容大纲：具体可结合本章的PPT课件进行配合讲解。
任务一设置BIOS
一、任务目标
二、相关知识
（一）UEFI BIOS和其特点
（二）BIOS的基本功能
（三）BIOS的基本操作
三、任务实施
（一）设置BIOS为中文界面
如何用U盘装笔记本电脑系统
如何用U盘装笔记本电脑系统一、用U盘装系统的具体流程以及常见问题1、制作一个能启动电脑的带WindowsPE的u盘启动盘制作工具（1GB以上的U盘，有的U盘不好使）到网上下载“WinPE”的工具到硬盘，再把U 盘接在电脑上，按下面的步骤制作一个能启动的U盘。
2、双击“WinPE”文件夹，在打开的1中双击“Boot CD ISO，解压后，双击SETUP，选出PESETUP.EXE，打开“老毛桃制作的WinPE专用工具安装界面。
3、选第4项Grub安装/启动U盘、移动硬盘安装），回车。
4、输入U盘的盘符（F），回车。
5、输入U盘盘符，回车，按任意键开始格式U盘，设置选U盘，文件系统选FA32，卷标框架中输入U，点击“开始”按钮。
6、出现警告，选“是”，显示进度，顺利完成格式化，确定，关闭。
7、引导部分，设备点选下拉列表中的U盘，注意不要选错；下边的选项，一律不选，打安装，关闭窗口。
8、写入引导完毕，按任意键继续，给启动U盘设个密码，如，1234，再输入一次，牢记密码。
本来笔者不想设置启动U盘的密码，但这个步骤不能跳过，所以没办法只好设了一个密码。
设置完后，一定要牢记你设好的密码，否则启动U盘会无法使用。
按任意键继续。
9、制作完毕二、从网上下载镜像系统文件存放到U盘。
三、插上U盘重启电脑不断按F12 进入选择从"USB STORAGE"启动四，等待PE系统进入桌面后依次点“开始”“程序”“克隆工具”“ghost 什么的V 11.0”五，进去以后选择依次选择IMAGE-- FROM IMAGE--然后会弹出选择窗口选择你要安装的镜像文件一直点确定就可以了进度条完了重启就可以了等十几分钟就OK以下是在U盘装系统时常见的问题：1、用U友装操作系统的时候，把U盘做成启动盘，然后怎么用U盘给硬盘分区和格式化硬盘。
2、装完一插上U盘就出现问题，系统出错3、进入winpe的菜单都是乱码按回车进入winpe系统时提示：chinloader/minipe/ldrxpe4、U盘给某些机器做系统的时候，winPE系统进入很慢,而且在PE系统下Ultraiso无法提取文件，5、USB启动在BIOS哪里找啊。
触摸屏的工艺流程
触摸屏的工艺流程触摸屏作为一种重要的人机交互设备，广泛应用于智能手机、平板电脑、笔记本电脑等电子产品中。
下面将介绍触摸屏的工艺流程。
首先，在触摸屏的制造过程中，需要选择合适的基材。
常用的基材有玻璃和塑料。
玻璃基材具有硬度高、透明度好等优点，常用于高端产品。
塑料基材轻便而且更加耐摔，适用于一些经济型产品。
其次，基材表面需要进行特殊处理。
在玻璃基材上，通常会进行薄膜涂布和磨砂处理。
薄膜涂布是为了提高触摸屏的抗指纹和抗刮伤能力，磨砂处理则是为了增加触摸屏的粗糙度，提高使用时的触感。
在塑料基材上，除了进行薄膜涂布和磨砂处理外，还需要进行附着层的处理，以提高其硬度和耐磨性。
然后，将电极层沉积在基材表面。
电极层通常使用导电氧化物进行沉积，如透明导电氧化锡（ITO）等。
电极层的作用是将触摸信号传输到控制芯片，以实现触摸屏的操作功能。
在沉积电极层之前，需要将基材表面进行清洗和切割，以确保电极层的质量和精度。
接下来，通过光刻技术制作图案。
在电极层上，利用光刻胶和掩膜模具制作出特定的图案，以形成触摸屏所需的导电线路。
光刻胶通过曝光和显影的过程，将图案转移到电极层上，并通过腐蚀等工艺步骤，将非导电区域去除，形成导电线路的图案。
最后，进行封装和检测。
将触摸屏的玻璃基材和塑料基材与其他部件进行组装，形成完整的触摸屏模块。
通过严格的测试和检测，确保触摸屏的品质和性能达到要求。
其中，常见的测试项目有触摸精度、定位速度、多点触控等。
综上所述，触摸屏的工艺流程包括选择基材、表面处理、电极层沉积、光刻制作图案、封装和检测等环节。
每一个环节都需要严格控制质量，以确保触摸屏的稳定性和可靠性。
随着技术的不断进步，触摸屏的工艺流程也在不断优化和改进，以满足用户对于更好触摸体验的需求。
结合笔记本电脑与平板电脑的电子设备的制作流程
本技术公开了一种结合笔记本电脑和平板电脑的电子装置，该装置可在笔记本电脑模式及平板电脑模式之间切换使用，该电子装置包括：一主机，在其顶面上设有一键盘，该键盘包括多个功能键；一与该主机枢接并且电连接的盖体，在其第一表面上设有一显示面板，在笔记本电脑模式下，该盖体以第一表面面向该主机顶面的方式开启并成一夹角，使该键盘上的功能键可经操作而致动相对应的功能，且在平板电脑模式下，该盖体以该第一表面背对该主机顶面的方式盖合于该主机上方；一虚拟功能键模块，其可在该显示面板上显示多个仿真所述功能键的虚拟功能键，使该电子装置在处于平板电脑模式下使用时，可经由操作各该虚拟功能键而致动与其所仿真的各功能键相对应的功能。
技术要求1.一种结合笔记本电脑和平板电脑的电子装置，可提供在笔记本电脑模式和平板电脑模式之间切换使用，该电子装置包括：主机，该主机具有一顶面，在该顶面上设有键盘，该键盘包括多个功能键；盖体，所述盖体与主机电连接，该盖体具有第一表面，在该第一表面上设有一显示面板，且该盖体的一侧边与该主机相枢接，在处于笔记本电脑模式下，该盖体以所述第一表面面向所述主机顶面的方式相对该主机开启而成一夹角，使得该键盘上的各功能键可经操作而致动与之对应的功能，而在处于平板电脑模式下时，该盖体则以所述第一表面背对该主机顶面的方式盖合于该主机上方；以及一虚拟功能键模块，用以在显示面板上显示多个用于仿真所述功能键的虚拟功能键，使得该电子装置在处于平板电脑模式下使用时，可经由操纵各虚拟功能键来致动与该虚拟功能键所仿真的功能键相对应的功能，其中，该虚拟功能键模块包括：一虚拟功能键产生装置，用以在该显示面板上显示仿真所述功能键和/或所述功能键的特定组合的多个虚拟功能键；以及一中继接口，在该中继接口中设有多个执行文件路径，这些执行文件路径分别对应于各功能键和/或各功能键的特定组合，并使各功能键和/或功能键的特定组合与该功能键和/或功能键的特定组合所对应的虚拟功能键对应于同一执行文件路径，以便经由操作各虚拟功能键来连结至该虚拟功能键所仿真的各功能键所对应执行文件路径，从而执行其对应的功能。
笔记本电脑储存设备的制作流程

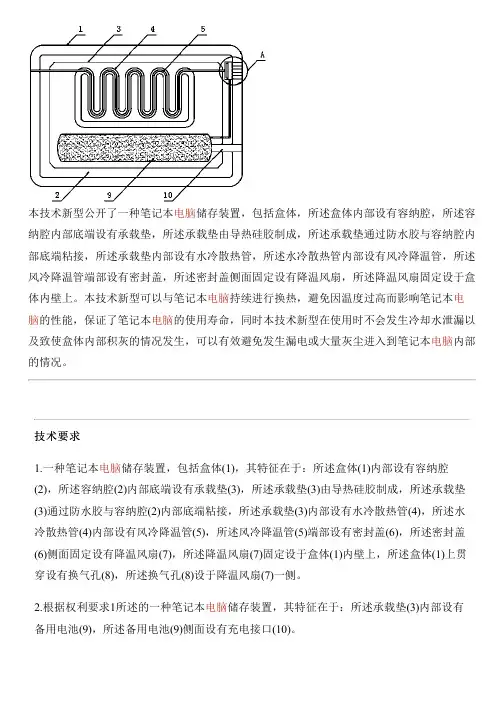

本技术新型公开了一种笔记本电脑储存装置，包括盒体，所述盒体内部设有容纳腔，所述容纳腔内部底端设有承载垫，所述承载垫由导热硅胶制成，所述承载垫通过防水胶与容纳腔内部底端粘接，所述承载垫内部设有水冷散热管，所述水冷散热管内部设有风冷降温管，所述风冷降温管端部设有密封盖，所述密封盖侧面固定设有降温风扇，所述降温风扇固定设于盒体内壁上。
