9针及25针串口通信接线方法

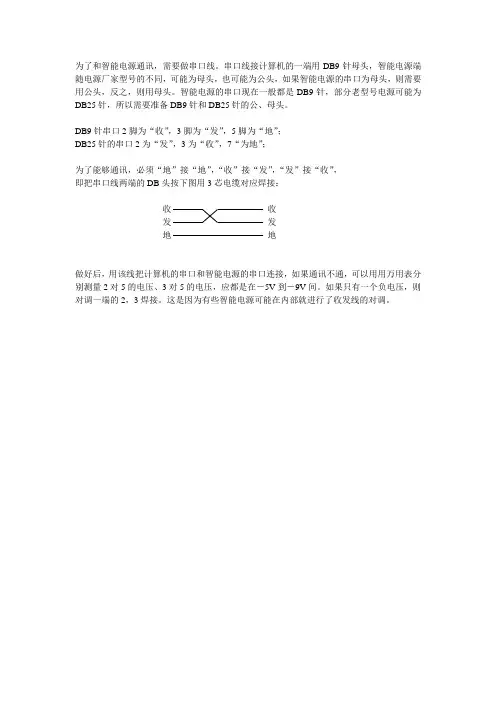

串口线做法
为了和智能电源通讯，需要做串口线。
串口线接计算机的一端用DB9针母头，智能电源端随电源厂家型号的不同，可能为母头，也可能为公头，如果智能电源的串口为母头，则需要用公头，反之，则用母头。
智能电源的串口现在一般都是DB9针，部分老型号电源可能为DB25针，所以需要准备DB9针和DB25针的公、母头。
DB9针串口2脚为“收”，3脚为“发”，5脚为“地”；
DB25针的串口2为“发”，3为“收”，7“为地”；
为了能够通讯，必须“地”接“地”，“收”接“发”，“发”接“收”，
即把串口线两端的DB头按下图用3芯电缆对应焊接：
收收
发发
地地
做好后，用该线把计算机的串口和智能电源的串口连接，如果通讯不通，可以用用万用表分别测量2对5的电压、3对5的电压，应都是在－5V到－9V间。
如果只有一个负电压，则对调一端的2，3焊接。
这是因为有些智能电源可能在内部就进行了收发线的对调。
rs232串口接线,RS232串口通信基本接线方法
rs232 串口接线，RS232 串口通信基本接线方法
目前较为常用的串口有9 针串口（DB9）和25 针串口（DB25），通信距离较近时（《12m），可以用电缆线直接连接标准RS232 端口（RS422，RS485 较远），若距离较远，需附加调制解调器（MODEM）。
最为简单且常用的是三线制接法，即地、接收数据和发送数据三脚相连，本文只涉及到最为基本的接法，且直接用RS232 相连，以回答前段网友的咨询。
rs232 串口接线基本方法
目前较为常用的串口有9 针串口（DB9）和25 针串口（DB25），通信距离较近时（《12m），可以用电缆线直接连接标准RS232 端口RS422，RS485 较远），若距离较远，需附加调制解调器（MODEM）。
最为简单且常用的是三线制接法，即地、接收数据和发送数据三脚相连，本文只涉及到最为基本的接法，且直接用RS232 相连。
一、DB9 和DB25 的常用信号脚说明。
9针串口介绍
A、目前较为常用的串口有9针串口（DB9）和25针串口（DB25），通信距离较近时(<12m)，可以用电缆线直接连接标准RS232端口(RS422,RS485较远)，若距离较远，需附加调制解调器（MODEM）。
最为简单且常用的是三线制接法，即地、接收数据和发送数据三脚相连，本文只涉及到最为基本的接法，且直接用RS232相连。
1.DB9和DB25的常用信号脚说明9针串口（DB9）25针串口（DB25）针号功能说明缩写针号功能说明缩写1 数据载波检测DCD 8 数据载波检测DCD2 接收数据RXD3 接收数据RXD3 发送数据TXD 2 发送数据TXD4 数据终端准备DTR 20 数据终端准备DTR5 信号地GND 7 信号地GND6 数据设备准备好DSR 6 数据准备好DSR7 请求发送RTS 4 请求发送RTS8 清除发送CTS 5 清除发送CTS9 振铃指示DELL 22 振铃指示DELL2.RS232C串口通信接线方法（三线制）首先，串口传输数据只要有接收数据针脚和发送针脚就能实现：同一个串口的接收脚和发送脚直接用线相连，两个串口相连或一个串口和多个串口相连·同一个串口的接收脚和发送脚直接用线相连对9针串口和25针串口，均是2与3直接相连；·两个不同串口（不论是同一台计算机的两个串口或分别是不同计算机的串口）上面表格是对微机标准串行口而言的，还有许多非标准设备，如接收GPS数据或电子罗盘数据，只要记住一个原则：接收数据针脚（或线）与发送数据针脚（或线）相连，彼此交叉，信号地对应相接，就能百战百胜。
3.串口调试中要注意的几点：串口调试时，准备一个好用的调试工具，如串口调试助手、串口精灵等，有事半功倍之效果；强烈建议不要带电插拨串口，插拨时至少有一端是断电的，否则串口易损坏。
单工、半双工和全双工的定义如果在通信过程的任意时刻，信息只能由一方A传到另一方B，则称为单工。
如果在任意时刻，信息既可由A传到B，又能由B传A，但只能由一个方向上的传输存在，称为半双工传输。
rs232接线注意事项
目前RS232是PC机与通信工业中应用最广泛的一种串行接口。
RS232被定义为一种在低速率串行通讯中增加通讯距离的单端标准(如rs232转换器)。
在数据通信领域中包括各种终端和计算机端口在内的设备称作数据终端设备，即DTE。
与之相比，调制解调器和其他通信设备，则称作数据通信设备，即DCE。
RS232C串口通信接线方法一般情况下，接口电路经常使用的有7条信号线，连接方法如下：GND------------GNDTXD------------RXDRXD------------TXDRTS------------CTSCTS------------RTSDTR------------DSRDSR------------DTR如果是三线制的RS232通信，只接GND、RXD、TXD即可。
上面是对微机标准串行口而言的,还有许多非标准设备,如接收GPS数据或电子罗盘数据,只要记住一个原则：接收数据针脚（或线）与发送数据针脚（或线）相连,彼些交叉,信号地对应相接,就能百战百胜。
串口调试中要注意的几点：1、不同编码机制不能混接,如RS232C不能直接与RS422接口相连,必须通过宇泰的RS232/RS485/RS422转换器才能连接;2、线路焊接要牢固,不然程序没问题,却因为接线问题误事;3、串口调试时,准备一个好用的调试工具,如串口调试助手、串口精灵等,有事半功倍之效果;强烈建议不要带电插拨串口,插拨时至少有一端是断电的,否则串口易损坏。
RS232是最通常的用处是连接到一个MODEM，其他拥有RS232接口的设备包括打印机、数据采集模块、测试装置和控制回路。
它具有以下优点：(1) 它是无处不在的，每一台PC机都有一个或者更多的。
(2) 在微控制器中，接口芯片使得将一个5V串口转换成RS-232变的更容易。
(3) 连接距离可以达到50到100ft，大多数的外设接口都不会用于太长的距离。
(4) 对于一个双向选择，只需要3条导线。
25针及9针串行口各针意义及接线
xujun_127可用积分：2286 全部积分：4140 等级：X©盘愈25针及9针串行口各针意义及接线#1 25针及9针串行口各针意义及接线图片：我的博客发短消息加为好友DIR瞬我的空间Rl图片:[)SRR ISCTSKI F(1 1 XD RXD R[S c rs[)SRRXD IXD DJRJ4Q 151617fJJ Q IK1920■2J■■ wA2J _ _ J■Q24h..25Qft 1■791■j*45♦■67■■••一910...HJ』c1213G".■'I11■T>■P-■4A5CD图片:报名参加12月2日研华PAC 更上一层楼一一全新APAX-5000系列登场”在线研讨会，获 爱国者精美MP5!对接线人 员很有必 要。
不过 只有图 片，没有 解释内 容。
#2 文早发表 于：2009/11/6 9:50:46好友祎，我的空间Smile［回复］［编 辑］［结lyc19730508用积分：7606全部积分：12745等级： 我的博客 发短消息 加为我的博客 发短消 息 加为好友我的空间针 脚功能针 脚功能1 选通（STROBE 低有效） 14 自动换行（AUTOFEED低有效） 2 数据位0 (DATAO) 15 错误（ERROR 低有效） 3 数据位1 (DATA1) 16 初始化（INIT 低有效） 4 数据位2 (DATA2) 17 选择输入（SLCTIN 低有效） 5 数据位3 (DATA3) 18 地(GND) 6 数据位4 (DATA4) 19 地(GND) 7 数据位5 (DATA5) 20 地(GND) 8 数据位6 (DATA6) 21 地(GND) 9数据位7 (DATA7)22 地(GND) 10 确认（ACKNLG 低有效） 23 地(GND) 11 忙(BUSY) 24 地(GND) 12 却纸（PE ） 25地(GND)13选择（SLCT ）TING123 可用积分：10749全部 积分：21721等级：I 9针串行口的针脚功能；25针并行口插口的针脚功能 #39针串行口的针脚功能针 脚功能 针 脚功能1 载波检测（DCD ） 6 数据准备好（DSR ）2 接受数据（RXD ） 7 请求发送（RTS ）3 发出数据（TXD ） 8 清除发送（CTS ） 4数据终端准备好（DTR ）9振铃指示（RI ）5 信号地线（SG ）25针并行口插口的针脚功能文章发表于：2009/11/7［回复］［编辑］［管理］hylotus用积分:加为好楼上解释的非常清楚，不错！#4文章发表于：2009/11/78:51:40我的博客发短消息友窗我的空间［回复］［编辑］［管理］Total 3 回帖,Page1/1快速发表--如果想上传图片，或加入编辑器功能，建议使用［高级回复］用户名您没有注册?密码主题（不能为空）:请选择表情:忘记密码? ◎广幼广②厂⑨F。
RS232C标准9针串口接线方法
RS232C标准9针串口接线方法.txt师太，你是我心中的魔，贫僧离你越近，就离佛越远……初中的体育老师说：谁敢再穿裙子上我的课，就罚她倒立。
RS232C标准串口接线方法（第二版）检验仪器与微机的通讯主要是以RS232C标准接口为主，而串口的接线方法也有一定的标准，在此谈谈几种常用的串口接法，仅作参考：一、标准接法1、9对9（包括9针对9孔，9孔对9孔，9针对9针）：说明：以下的孔、针指串口线两端的串口，不过2、3有可能不交换2-------------33-------------24-------------65-------------56-------------47-------------88-------------72、9对25（包括9孔对25孔，9孔对25针）2-------------3 （备注：2、3有可能不交换）3-------------24-------------65-------------76-------------207-------------58-------------4二、特殊接法关于串口的非标准接口一般需要参考仪器说明书或者咨询仪器厂家才能获知，下面列举几种常见的特殊接法（每台仪器的具体串口具体接法可参考LIS事业部“仪器设置”文档库）：1、9孔对9针（H100尿液分析仪）2--------------25--------------52、9孔对9孔(4-channel半自动血凝仪)9孔对9孔，一一对应，全接。
3、9对25（C100尿液分析仪）2--------------23--------------35--------------725串口中，4和5短接，6和20短接，25串和9串间另接一根线，均焊在两头的铁皮外壳上用做地线。
4、9孔对电话线接口（MEDICA EasyBloodGas血气分析仪端为电话线口）电话线一端：线头向下，金属片面对自己从左向右分别是1，2，3，4，5电话线口---9孔串口1--------------52--------------83--------------24--------------75--------------3三、苹果机与PC机的串口接法1、Apple（供苹果机端用的8针串口） PC机25femle（孔）串口5 ------------------23 ------------------34 ------------------71 ------------------52 ------------------42、Apple（供苹果机端用的8针串口） PC机9femle（孔）串口5-------------------33 ------------------24 ------------------51 ------------------82------------------ 7 （有可能7、8要对换）3、Apple（苹果机自身的8孔串口，类似于PS2口）苹果机的25male（针）串口5 ----------------- 33 ----------------- 24 ------------------71------------------42------------------54、苹果机的25 femle（孔）串口 PC机25 femle（孔）串口2 ----------------- 33------------------ 24------------------ 55------------------ 47------------------ 7本文来自CSDN博客，转载请标明出处：truewayleearchive298.aspx---------------------------------------------------------口连接线的制作方法 com线制作 rs年07月20日星期日 01:50在电脑的使用中往往会遇到各种各样的连接线。
9针串口引脚定义 25针串口引脚定义
九针串口Serial(PC 9)1CD载波检测2RXD接收数据3TXD发送数据4DTR数据终端准备好5GND地6DSR设备准备好7RTS发送请求8CTS清除发送9RI铃声指示9针串口引脚定义 25针串口引脚定义9针RS-232串口（DB9）.25针RS-232串口（DB25）引脚简写功能说明引脚简写功能说明1CD载波侦测（Carrier Detect）8CD载波侦测（Carrier Detect）2RXD接收数据（Receive）3RXD接收数据（Receive）3TXD发送数据（Transmit）2TXD发送数据（Transmit）4DTR数据终端准备（Data Terminal Ready）20DTR数据终端准备（Data Terminal Ready）5GND地线（Ground）7GND地线（Ground）6DSR数据准备好（Data Set Ready）6DSR数据准备好（Data Set Ready）7RTS请求发送（Request To Send）4RTS请求发送（Request To Send）8CTS清除发送（Clear To Send）5CTS清除发送（Clear To Send）9RI振铃指示（Ring Indicator）22RI振铃指示（Ring Indicator）RS-232-C 串口通讯详解串行通信接口标准经过使用和发展，目前已经有几种。
但都是在RS-232标准的基础上经过改进而形成的。
所以，以RS-232C为主来讨论。
RS- 323C标准是美国EIA(电子工业联合会）与BELL等公司一起开发的1969年公布的通信协议。
它适合于数据传输速率在0～20000b/s范围内的通信。
这个标准对串行通信接口的有关问题，如信号线功能、电器特性都作了明确规定。
由于通行设备厂商都生产与RS-232C制式兼容的通信设备，因此，它作为一种标准，目前已在微机通信接口中广泛采用。
在讨论RS-232C接口标准的内容之前，先说明两点：首先，RS-232-C标准最初是远程通信连接数据终端设备DTE(Data Terminal Equipment)与数据通信设备DCE （Data Communication Equipment)而制定的。
9针串口引脚定义25针串口引脚定义
RS-232-C 串口通讯详解串行通信接口标准经过使用和发展，目前已经有几种。
但都是在RS-232 标准的基础上经过改进而形成的。
所以，以RS-232C 为主来讨论。
RS- 323C 标准是美国EIA（电子工业联合会）与BELL 等公司一起开发的1969 年公布的通信协议。
它适合于数据传输速率在0〜20000b/s范围内的通信。
这个标准对串行通信接口的有关问题，如信号线功能、电器特性都作了明确规定。
由于通行设备厂商都生产与RS-232C 制式兼容的通信设备，因此，它作为一种标准，目前已在微机通信接口中广泛采用。
在讨论RS-232C 接口标准的内容之前，先说明两点：首先，RS-232-C 标准最初是远程通信连接数据终端设备DTE（Data Terminal Equipment）与数据通信设备DCE （Data Communication Equipment）而制定的。
因此这个标准的制定，并未考虑计算机系统的应用要求。
但目前它又广泛地被借来用于计算机（更准确的说，是计算机接口）与终端或外设之间的近端连接标准。
显然，这个标准的有些规定及和计算机系统是不一致的，甚至是相矛盾的。
有了对这种背景的了解，我们对RS-232C 标准与计算机不兼容的地方就不难理解了其次，RS-232C 标准中所提到的“发送”和“接收”，都是站在DTE 立场上，而不是站在DCE 的立场来定义的。
由于在计算机系统中，往往是CPU 和I/O 设备之间传送信息，两者都是DTE ，因此双方都能发送和接收。
一、RS-232-CRS-232C 标准（协议）的全称是EIA-RS-232C 标准，其中EIA（Electronic Industry Association）代表美国电子工业协会，RS（ecommeded standard）代表推荐标准，232是标识号，C代表RS232的最新一次修改（1969），在这之前，有RS232B、RS232A 。
串口接线方法
串口接线方法
仪器与计算机通信，一般采用串行口通信方式。
计算机上串口一般为9针公口或25针公口。
仪器上串口随各厂商而不同，9针或25针，公口或母口都有可能。
在选择连线时，您应观察一下。
连线可以自己制作，也可以找电脑配件商定做。
下面介绍几种经常使用的接线方法。
1 标准接线
1.1 串口的标准定义
通常仪器使用标准串口，但也有使用非标准串口。
在接线之前，您应清楚该仪器使用的通信方式和针脚定义，如不清楚应向仪器商咨询。
串口的标准定义如下：
9针：2 - 接收RXD，3 - 发出TXD，5 - 接地SG，4 - DTR ，6 - DSR，7 - RTS，8 - CTS
25针：3 - 接收RXD，2 - 发出TXD，7 - 接地SG，20 - DTR ，6 - DSR，4 - RTS，5 - CTS
1.2 9针与9针串口接线
1.3 9针与25针串口接线
1.4 25针与25针串口接线
2 反接
2.1 针脚定义
有些仪器串口针脚定义与标准定义不同，其发送与接收刚好调换。
因此，接线时应做相应的变换，在此称之为反接。
如雅培 CELL-DYN 1500、1600等属于反接类型。
9针：3 - 接收RXD，2 - 发出TXD，5 - 接地SG
25针：2 - 接收RXD，3 - 发出TXD，7 - 接地SG
2.2 9针与9针串口反接
2.3 9针与25针串口反接
2.4 25针与25针串口反接。
串口通信基本接线方法
串口通信基本接线方法作者：yh 已阅读1675次在电脑的使用中往往会遇到各种各样的连接线.这些连接线外观上好像都差不多,但内部结构完全不同并且不能混用.如果在使用中这些连接线坏了,往往很多使用者都不知道应该怎么办,下面就给出这些常见的连接线的连线方法以便于修理或查找故障.在介绍之前先对一些市场常用名词做出解释.现在所有的接头都可以分为公头和母头两大类.公头:泛指所有针式的接头.母头:泛指所有插槽式的接头.目前较为常用的串口有9针串口(DB9)和25针串口(DB25),通信距离较近时(<12m),可以用电缆线直接连接标准RS-232端口(RS-422、RS-485较远),若距离较远,需附加MODEM(MODEM)或远华科技发展有限公司系列产品.1、DB9和DB25的常用信号脚说明2 、RS-232C 串口通信接线方法(三线制)首先,串口传输数据只要有接收数据针脚和发送针脚就能实现:同一个串口的接收脚和发送脚直接用线相连,两个串口相连或一个串口和多个串口相连·同一个串口的接收脚和发送脚直接用线相连对9 针串口和25 针串口,均是2 与3 直接相连;·两个不同串口(不论是同一台计算机的两个串口或分别是不同计算机的串口)上面表格是对微机标准串行口而言的,还有许多非标准设备,如接收GPS数据或电子罗盘数据,只要记住一个原则:接收数据针脚(或线)与发送数据针脚(或线)相连,彼些交叉,信号地对应相接,就能百战百胜.3 、串口调试中要注意的几点:·不同编码机制不能混接,如RS-232C 不能直接与RS-422 接口相连,必须通过武汉迈威光电技术有限公司系列转换器才能连接;·线路焊接要牢固,不然程序没问题,却因为接线问题误事;·串口调试时,准备一个好的调试工具,如串口调试助手、串口精灵等,有事半功倍之效果;·强烈建议不要带电插拨串口,插拨时至少有一端是断电的,否则串口易损坏.所有接头的针脚有统一规定,在接头上都印好了的,连接时要注意查看.在接线时没有提及的针脚都悬空不管.下面给出串口,并口各针脚功能表以供高级用户维护电缆或接头时使用.并口针脚功能一览表。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
9针及25针串口通信接线线序
摘要：串口通信基本接线方法，DB9和DB25的常用信号脚说明。
串口叫做串行接口，也称串行通信接口，按电气标准及协议来分包括RS-232-C、RS-422、RS485、USB等。
RS-232-C、RS-422与RS-485标准只对接口的电气特性做出规定，不涉及接插件、电缆或协议。
USB是近几年发展起来的新型接口标准，主要应用于高速数据传输领域。
RS-232-C：也称标准串口，是目前最常用的一种串行通讯接口。
它是在1970年由美国电子工业协会（EIA）联合贝尔系统、调制解调器厂家及计算机终端生产厂家共同制定的用于串行通讯的标准。
它的全名是“数据终端设备（DTE）和数据通讯设备（DCE）之间串行二进制数据交换接口技术标准”。
传统的RS-232-C接口标准有22根线，采用标准25芯D型插头座。
后来的PC上使用简化了的9芯D型插座。
现在应用中25芯插头座已很少采用。
现在的电脑一般有两个串行口：COM1和COM2，你到计算机后面能看到9针D形接口就是了。
现在有很多手机数据线或者物流接收器都采用COM口与计算机相连。
RS-422：为改进RS-232通信距离短、速率低的缺点，RS-422定义了一种平衡通信接口，将传输速率提高到10Mb/s，传输距离延长到4000英尺（速率低于100kb/s时），并允许在一条平衡总线上连接最多10个接收器。
RS-422是一种单机发送、多机接收的单向、平衡传输规范，被命名为TIA/EIA-422-A 标准。
RS-485：为扩展应用范围，EIA又于1983年在RS-422基础上制定了RS-485标准，增加了多点、双向通信能力，即允许多个发送器连接到同一条总线上，同时增加了发送器的驱动能力和冲突保护特性，扩展了总线共模范围，后命名为TIA/EIA-485-A标准。
Universal Serial Bus（通用串行总线)简称USB，是目前电脑上应用较广泛的接口规范，由Intel、Microsoft、Compaq、IBM、NEC、Northern Telcom等几家大厂商发起的新型外设接口标准。
USB 接口是电脑主板上的一种四针接口，其中中间两个针传输数据，两边两个针给外设供电。
USB接口速度快、连接简单、不需要外接电源，传输速度12Mbps，最新USB2.0可达480Mbps；电缆最大长度5米，USB 电缆有4条线，2条信号线，2条电源线，可提供5伏特电源，USB电缆还分屏蔽和非屏蔽两种，屏蔽电缆传输速度可达12Mbps，价格较贵，非屏蔽电缆速度为1.5Mbps，但价格便宜；USB通过串联方式最多可串接127个设备；支持热插拔。
RJ-45接口是以太网最为常用的接口，RJ45是一个常用名称，指的是由IEC (60)603-7标准化，使用由国际性的接插件标准定义的8个位置(8针)的模块化插孔或者插头。
串口与并口的区别：串口形容一下就是一条车道，而并口就是有8个车道同一时刻能传送8位（一个字节）数据。
但是并不是并口快，由于8位通道之间的互相干扰。
传输时速度就受到了限制。
而且当传输出错时，要同时重新传8个位的数据。
串口没有干扰，传输出错后重发一位就可以了。
所以要比并口快。
串口硬盘就是这样被人们重视的。
1.DB9和DB25的常用信号脚说明
2.RS232C串口通信接线方法
3.串口调试中要注意的几点
目前较为常用的串口有9针串口（DB9）和25针串口（DB25），通信距离较近时(<12m)，可以用电缆线直接连接标准RS232端口(RS422,RS485较远)，若距离较远，需附加调制解调器（MODEM）。
最为简单且常用的是三线制接法，即地、接收数据和发送数据三脚相连，本文只涉及到最为基本的接法，且直接用RS232相连，以回答前段网友的咨询。
1.DB9和DB25的常用信号脚说明
9针串口（DB9）
25针串口针脚定义（DB25）注：除以下定义外，其作针脚均为空
2.RS232C串口通信接线方法（三线制）
首先，串口传输数据只要有接收数据针脚和发送针脚就能实现：同一个串口的接收脚和发送脚直接用线
相连，两个串口相连或一个串口和多个串口相连
同一个串口的接收脚和发送脚直接用线相连对9针串口和25针串口，均是2与3直接相连；
两个不同串口的连接线序如下：（不论是同一台计算机的两个串口或分别是不同计算机的串口）
上面表格是对微机标准串行口而言的，还有许多非标准设备，如接收GPS数据或电子罗盘数据，只要记住一
个原则：接收数据针脚（或线）与发送数据针脚（或线）相连，彼些交叉，信号地对应相接，就能百战百胜。
3.串口调试中要注意的几点：
不同编码机制不能混接，如RS232C不能直接与RS422接口相连，市面上专门的各种转换器卖，必须通过
转换器才能连接；
线路焊接要牢固，不然程序没问题，却因为接线问题误事；
强烈建议不要带电插拨串口，插拨时至少有一端是断电的，否则串口易损坏。
