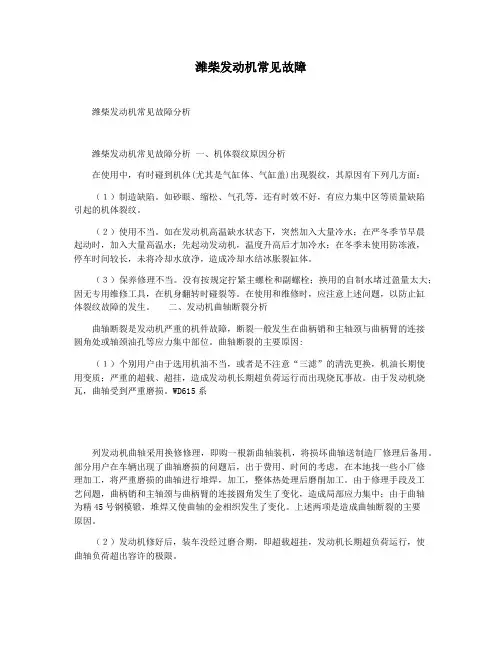

潍柴发动机常见故障

潍柴发动机常见故障分析

潍柴发动机常见故障分析一、机体裂纹原因分析

在使用中，有时碰到机体(尤其是气缸体、气缸盖)出现裂纹，其原因有下列几方面：

（１）制造缺陷。如砂眼、缩松、气孔等，还有时效不好，有应力集中区等质量缺陷引起的机体裂纹。

（２）使用不当。如在发动机高温缺水状态下，突然加入大量冷水；在严冬季节早晨起动时，加入大量高温水；先起动发动机，温度升高后才加冷水；在冬季未使用防冻液，停车时间较长，未将冷却水放净，造成冷却水结冰胀裂缸体。

（３）保养修理不当。没有按规定拧紧主螺栓和副螺栓；换用的自制水堵过盈量太大；因无专用维修工具，在机身翻转时碰裂等。在使用和维修时，应注意上述问题，以防止缸体裂纹故障的发生。二、发动机曲轴断裂分析

曲轴断裂是发动机严重的机件故障，断裂一般发生在曲柄销和主轴颈与曲柄臂的连接圆角处或轴颈油孔等应力集中部位。曲轴断裂的主要原因:

（１）个别用户由于选用机油不当，或者是不注意“三滤”的清洗更换，机油长期使用变质；严重的超载、超挂，造成发动机长期超负荷运行而出现烧瓦事故。由于发动机烧瓦，曲轴受到严重磨损。WD615系

列发动机曲轴采用换修修理，即购一根新曲轴装机，将损坏曲轴送制造厂修理后备用。部分用户在车辆出现了曲轴磨损的问题后，出于费用、时间的考虑，在本地找一些小厂修理加工，将严重磨损的曲轴进行堆焊，加工，整体热处理后磨削加工。由于修理手段及工艺问题，曲柄销和主轴颈与曲柄臂的连接圆角发生了变化，造成局部应力集中；由于曲轴为精45号钢模锻，堆焊又使曲轴的金相织发生了变化。上述两项是造成曲轴断裂的主要原因。

（２）发动机修好后，装车没经过磨合期，即超载超挂，发动机长期超负荷运行，使曲轴负荷超出容许的极限。（３）在曲轴的修理中采用了堆焊，破坏了曲轴的动力平衡，又没有做平衡校验，不平衡量超标，引起发动机较大的振动，导致曲轴的断裂。

CFM56-5B型发动机启动原理和启动中常见故障分析

CFM56-5B型发动机是一种应用广泛的喷气式发动机，常用于波音737-300/400/500系列飞机上。它采用了先进的技术和设计理念，在飞机领域具有重要的地位。本文将重点介绍CFM56-5B型发动机的启动原理和启动中常见故障分析。

1. 空气进气

CFM56-5B型发动机的启动过程首先需要大量的空气进入发动机内部，供给燃料燃烧。在起飞前，飞机地面人员会使用地面设备为发动机提供起动气源，使得空气能够顺利地进入发动机内部。而在飞机起飞后，通过飞机速度下降进一步拉进进气口，使得空气能够顺利流入发动机内部。

2. 启动气源

CFM56-5B型发动机的启动需要外部提供气源，以满足发动机内部燃料燃烧所需要的气压。通常情况下，地面设备或者附加的辅助动力装置会为发动机提供所需的气源，以使得发动机能够正常启动。

3. 点火

启动过程中，需要通过点火系统来点燃燃料，使得燃料在发动机内部进行燃烧。CFM56-5B型发动机采用了先进的点火系统，以确保点火的及时性和有效性。

4. 轴转动

发动机启动的关键在于转动发动机内部的轴系。通常情况下，由外部的起动气源提供所需的旋转力矩，以使得发动机内部的轴系得以启动，从而推动发动机部件的正常运转。

1. 气源不足

在发动机启动过程中，如果外部提供的气源不足，可能导致发动机无法正常启动。这通常会出现在地面设备故障或者气源管路堵塞的情况下。

2. 点火系统故障

如果发动机的点火系统出现故障，可能导致燃料无法正常点燃，从而影响发动机的启动。这通常需要对点火系统进行彻底的检查和维修。

3. 轴转动不畅

在启动过程中，如果发动机内部的轴系转动不畅，可能导致发动机无法启动。这可能与发动机内部的零部件损坏或者润滑不良有关。 4. 发动机压气机装置故障

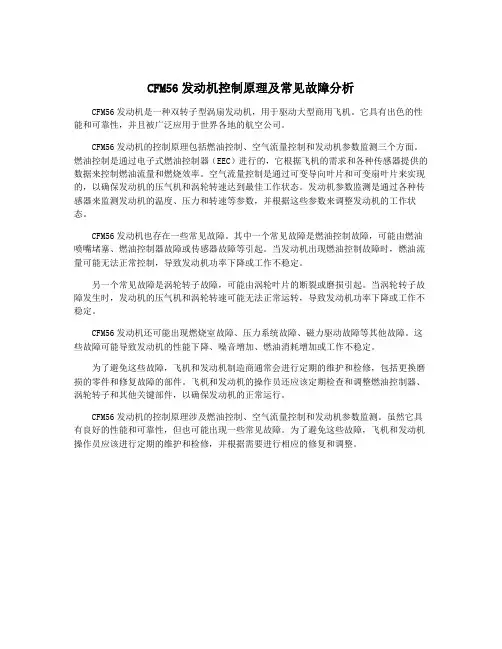

CFM56发动机控制原理及常见故障分析

CFM56发动机是一种双转子型涡扇发动机，用于驱动大型商用飞机。它具有出色的性能和可靠性，并且被广泛应用于世界各地的航空公司。

CFM56发动机的控制原理包括燃油控制、空气流量控制和发动机参数监测三个方面。燃油控制是通过电子式燃油控制器（EEC）进行的，它根据飞机的需求和各种传感器提供的数据来控制燃油流量和燃烧效率。空气流量控制是通过可变导向叶片和可变扇叶片来实现的，以确保发动机的压气机和涡轮转速达到最佳工作状态。发动机参数监测是通过各种传感器来监测发动机的温度、压力和转速等参数，并根据这些参数来调整发动机的工作状态。

CFM56发动机也存在一些常见故障。其中一个常见故障是燃油控制故障，可能由燃油喷嘴堵塞、燃油控制器故障或传感器故障等引起。当发动机出现燃油控制故障时，燃油流量可能无法正常控制，导致发动机功率下降或工作不稳定。

另一个常见故障是涡轮转子故障，可能由涡轮叶片的断裂或磨损引起。当涡轮转子故障发生时，发动机的压气机和涡轮转速可能无法正常运转，导致发动机功率下降或工作不稳定。

CFM56发动机还可能出现燃烧室故障、压力系统故障、磁力驱动故障等其他故障。这些故障可能导致发动机的性能下降、噪音增加、燃油消耗增加或工作不稳定。

为了避免这些故障，飞机和发动机制造商通常会进行定期的维护和检修，包括更换磨损的零件和修复故障的部件。飞机和发动机的操作员还应该定期检查和调整燃油控制器、涡轮转子和其他关键部件，以确保发动机的正常运行。

CFM56发动机的控制原理涉及燃油控制、空气流量控制和发动机参数监测。虽然它具有良好的性能和可靠性，但也可能出现一些常见故障。为了避免这些故障，飞机和发动机操作员应该进行定期的维护和检修，并根据需要进行相应的修复和调整。

CFM56发动机控制原理及常见故障分析 2

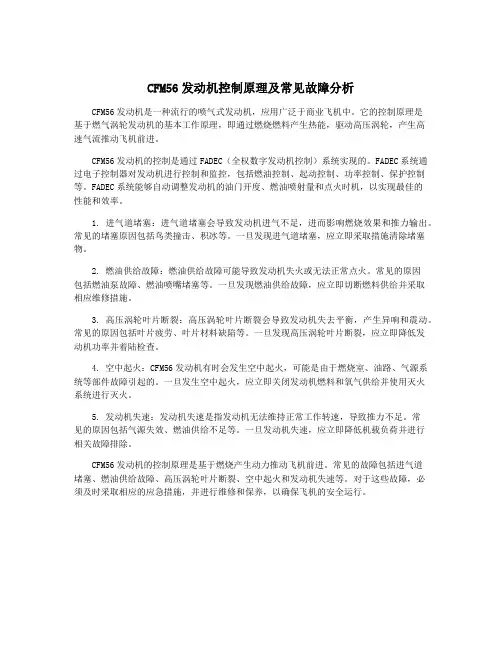

CFM56发动机控制原理及常见故障分析

CFM56发动机是一种流行的喷气式发动机，应用广泛于商业飞机中。它的控制原理是基于燃气涡轮发动机的基本工作原理，即通过燃烧燃料产生热能，驱动高压涡轮，产生高速气流推动飞机前进。

CFM56发动机的控制是通过FADEC（全权数字发动机控制）系统实现的。FADEC系统通过电子控制器对发动机进行控制和监控，包括燃油控制、起动控制、功率控制、保护控制等。FADEC系统能够自动调整发动机的油门开度、燃油喷射量和点火时机，以实现最佳的性能和效率。

1. 进气道堵塞：进气道堵塞会导致发动机进气不足，进而影响燃烧效果和推力输出。常见的堵塞原因包括鸟类撞击、积冰等。一旦发现进气道堵塞，应立即采取措施清除堵塞物。

2. 燃油供给故障：燃油供给故障可能导致发动机失火或无法正常点火。常见的原因包括燃油泵故障、燃油喷嘴堵塞等。一旦发现燃油供给故障，应立即切断燃料供给并采取相应维修措施。

3. 高压涡轮叶片断裂：高压涡轮叶片断裂会导致发动机失去平衡，产生异响和震动。常见的原因包括叶片疲劳、叶片材料缺陷等。一旦发现高压涡轮叶片断裂，应立即降低发动机功率并着陆检查。

4. 空中起火：CFM56发动机有时会发生空中起火，可能是由于燃烧室、油路、气源系统等部件故障引起的。一旦发生空中起火，应立即关闭发动机燃料和氧气供给并使用灭火系统进行灭火。

5. 发动机失速：发动机失速是指发动机无法维持正常工作转速，导致推力不足。常见的原因包括气源失效、燃油供给不足等。一旦发动机失速，应立即降低机载负荷并进行相关故障排除。

CFM56发动机的控制原理是基于燃烧产生动力推动飞机前进。常见的故障包括进气道堵塞、燃油供给故障、高压涡轮叶片断裂、空中起火和发动机失速等。对于这些故障，必须及时采取相应的应急措施，并进行维修和保养，以确保飞机的安全运行。

发动机常见故障诊断排除及案例分析

蓝擎国Ⅲ高压共轨柴油机

故障诊断与案例分析

潍柴动力客户服务中心

2009年4月目录

第一章概述 .......................................................................................................................................................................................................... 4

1.1高压共轨系统概述 ........................................................................................................................................................................................................................................ 4

第二章故障诊断与案例分析 .............................................................................................................................................................................. 10

2.1故障分类 ...................................................................................................................................................................................................................................................... 10

发动机常见故障处理方法讲解

卡特发动机常见故障故障方法—活塞敲缸

卡特发动机常见问题处理方法—活塞敲缸

卡特，卡特发动机，卡特故障，卡特维修，卡特发动机故障，卡特发动机维修，卡特维修方

法，卡特故障维修，卡特活塞敲缸，活塞敲缸

活塞敲缸是卡特发动机的常见问题之一，尤其是铝合金活塞，在发动机冷态时，配合间

隙大，容易出现敲缸现象，因此在活塞的设计中出现了活塞销偏置技术，该技术可以明显减

弱活塞敲缸现象。

在卡特发动机的维修过程中，如果选用了劣质的配件，配合间隙过差，磨损严重，也是出现

出现活塞敲缸的主要原因。

如果您是卡特发动机的车主，若果出现以下现象，说明可能是活塞敲缸响：

柴油机怠速时，在气缸的上部发出“嘎嘎”的敲击声。冷车时响声明显，热车时响声减弱或

消失。该缸断油后，响声减弱或消失。

若出现以上现象，则有可能是以下原因造成的：

活塞与气缸壁间隙过大，活塞在气缸内摆动导致撞击汽缸壁而发出响；活塞销与连杆衬

套装配过紧；活塞顶碰到气缸衬垫；连杆变形。活塞敲缸的诊断方法：

（1）柴油机初启动时，低温运转，发出有节奏的“嘎嘎嘎”金属敲击声，将柴油机转速控

制在最明显的范围内，然后缓慢加速至中速及中速以上若响声减弱或消失，可初步诊断为活

塞敲缸响。

（2）将柴油机转速控制在声响最明显的范围内，然后逐缸断油，若某缸断油后响声减弱或

消失说明此缸响。若柴油机温度升高后其响声减弱至消失，即可断定活塞裙部与气缸壁间隙

过大。为进一步证实其诊断结论可将该缸喷油器拆下，向气缸内注入少量润滑油（20~25mL），

慢慢转动柴油机，使润滑油付于汽缸壁与活塞之间，立即装上喷油器启动柴油机查听，其敲

击声减轻或消失，运转短暂时间后又出现敲击声，则说明该汽缸与活塞间隙确实过大。

（3）若柴油机温度低时不响，待温度上升后，在中速时，发出极速而有节奏的“嘎嘎”的

明显响声，温度越高，响声越大，并易分出前中后部位，做断油试验时，其声音没有多大变

CFM56-5B型发动机启动原理和启动中常见故障分析 2

CFM56-5B型发动机启动原理和启动中常见故障分析

CFM56-5B型发动机是由CFM国际公司研发的一款高性能发动机，广泛应用于大型民用客机中。在飞机起飞前，首先需要对发动机进行启动，因此了解CFM56-5B型发动机的启动原理和常见故障分析是非常重要的。

1. 空气进气：CFM56-5B型发动机通过飞机的进气口吸入外界空气，空气经过空气滤清器进行过滤，然后进入到了发动机的压气机。

2. 压气机加压：经过滤清器过滤后的空气通过压气机加压，增加了空气的密度和压力，使之更适合于进入燃烧室。

3. 燃油喷射：燃油由燃油系统喷入燃烧室，同时点火系统点火，使燃油燃烧，产生高温高压的燃烧气体。

4. 高温高压气体推动涡轮：燃烧室内的高温高压气体推动了涡轮，带动了压气机和风扇的转动，同时使用部分排气气流继续推动涡轮。

5. 推力输出：发动机利用涡轮带动的压气机和风扇产生了推力，推动了飞机的前进运动。

1. 点火故障：点火系统故障会导致燃油无法燃烧，发动机无法启动。检查点火系统的电路、火花塞及高压导线是否正常，确保点火系统正常工作。

2. 进气系统故障：进气滤清器堵塞或损坏、进气道阻塞等问题会影响发动机启动。检查进气系统是否通畅，清洁空气滤清器，修复进气道问题可以解决这类故障。

3. 燃油系统故障：燃油泵故障或燃油管路堵塞会导致燃油无法喷射到燃烧室内进行燃烧。检查燃油系统的泵、管路是否正常，更换故障部件以确保燃油系统正常工作。

4. 起动机故障：起动机是发动机启动的关键部件，起动机故障会导致发动机无法启动。检查起动机的电路和机械部件是否正常，修复或更换故障起动机可以解决这类故障。

5. 涡轮转子卡滞：如果涡轮转子卡滞，会影响发动机的转动，导致启动失败。检查涡轮转子的机械部件是否正常，清洁或更换卡滞的涡轮转子可以解决这类故障。

CFM56发动机控制原理及常见故障分析 3

CFM56发动机控制原理及常见故障分析

CFM56发动机是由美国通用电气（GE）和法国斯奈克玛特（SAFRAN）公司联合生产的一种高性能航空发动机，广泛应用于中小型商用飞机和军用飞机中。CFM56发动机的控制原理是通过电子控制系统（FADEC）来实现的，FADEC可以实时监测和控制发动机的各项参数，以保证其正常运行。

CFM56发动机控制原理的核心是通过FADEC来管理发动机的燃油控制、空气流量调节、起动和关车等工作。FADEC会收集和处理来自发动机各个传感器的数据，并根据这些数据来调整发动机的工作参数，以确保发动机在各种工况下都能够保持稳定的工作状态。

1. 燃油控制故障：燃油控制系统是CFM56发动机的重要组成部分，如果燃油控制系统出现故障，可能会导致发动机无法正常供油或过多供油，从而影响到发动机的运行。常见的燃油控制故障包括燃油泵故障、喷油嘴堵塞等。

2. 空气流量调节故障：CFM56发动机通过控制空气流量来调节发动机的推力输出，如果空气流量调节系统出现故障，可能会导致发动机的推力下降或剧烈波动，影响到飞机的性能。常见的空气流量调节故障包括空气流量传感器故障、气门堵塞等。

3. 起动故障：CFM56发动机的起动是通过辅助动力装置（APU）来实现的，如果起动系统出现故障，可能会导致发动机无法顺利启动或启动时间过长。常见的起动故障包括APU故障、起动控制器故障等。

在实际运行中，CFM56发动机的故障往往并不是孤立的，很多时候是多个系统的相互影响所导致的。对CFM56发动机的故障进行准确的分析和判断是非常重要的，只有找到故障的根本原因，才能采取正确的措施来修复故障，确保发动机的安全运行。

CFM56-5B型发动机启动原理和启动中常见故障分析 3

CFM56-5B型发动机启动原理和启动中常见故障分析

CFM56-5B型发动机是一款世界知名的航空发动机，广泛应用于波音737-300、400、500系列飞机以及空中巴士A320飞机，具有较高的可靠性和性能。在飞机起飞前，发动机的启动是非常关键的环节，这直接关系到飞机的起飞和飞行安全。了解CFM56-5B型发动机的启动原理和启动中常见故障分析是非常重要的。本文将针对这两个方面展开详细的讨论。

一、CFM56-5B型发动机启动原理

CFM56-5B型发动机是一款高涵道比涡扇发动机，它的启动原理主要包括吸气、压气、点火和燃烧等几个关键步骤。

1. 吸气

CFM56-5B型发动机启动的第一步是通过风扇叶片引入空气，这是整个发动机启动过程的基础。当飞机在地面待命时，通常会使用外部空气动力装置为发动机提供起动气源。

2. 压气

在吸入空气后，通过高压压气机对空气进行压缩，从而提高空气的密度和压力，为后续的点火和燃烧提供充分的条件。

3. 点火

在空气被压缩后，点火系统开始工作，通过点火系统对压缩的空气-燃油混合物进行点火，引爆混合气体，产生爆炸，推动涡轮旋转。

4. 燃烧

点火后，燃烧气体在高压涡轮中燃烧，产生高温高压的燃气，从而驱动风扇和压气机进行旋转，形成发动机的动力输出。

以上就是CFM56-5B型发动机的启动原理，整个启动过程通过一系列的机械、电气控制，以及燃气发生、燃烧传递和动力传递等复杂过程实现。只有这些步骤按照正常的顺序进行，才能保证发动机的正常启动。

二、CFM56-5B型发动机启动中常见故障分析

在实际操作中，由于各种原因，CFM56-5B型发动机启动过程中可能出现各种故障。以下列举了一些常见的故障及其分析：

1. 起动气源不足起动气源不足可能会导致发动机无法启动或启动时间过长。这种情况一般是由于外部起动气源系统故障或者连接故障，也可能是外部起动气源系统本身供气不足所致。解决方法是及时排除外部起动气源系统的故障并加强检查。

潍柴发动机常见故障 2

潍柴发动机常见故障分析

一、机体裂纹原因分析

在使用中，有时碰到机体 ( 尤其是气缸体、气缸盖 )出现裂纹，其原因有下列几方面：

(1) 制造缺陷。如砂眼、缩松、气孔等，还有时效不好，有应力集中区等质量缺陷引起的机体裂纹。

(2) 使用不当。如在发动机高温缺水状态下，突然加入大量冷水；在严冬季节早晨起动时，加入大量高温水；先起动发动机，温度升高后才加冷水；在冬季未使用防冻液，停车时间较长，未将冷却水放净，造成冷却水结冰胀裂缸体。

(3) 保养修理不当。没有按规定拧紧主螺栓和副螺栓；换用的自制水堵过盈量太大；因无专用维修工具，在机身翻转时碰裂等。在使用和维修时，应注意上述问题，以防止缸体裂纹故障的发生。

二、发动机曲轴断裂分析

曲轴断裂是发动机严重的机件故障，断裂一般发生在曲柄销和主轴颈与曲柄臂的连接圆角处或轴颈油孔等应力集中部位。曲轴断裂的主要原因:

(1) 个别用户由于选用机油不当，或者是不注意“三滤”的清洗更换，机油长期使用变质；严重的超载、超挂，造成发动机长期超负荷运行而出现烧瓦事故。由于发动机烧瓦，曲轴受到严重磨损。 WD61系列发动机曲轴采用换修修理，即购一根新曲轴装机，将损坏曲轴送制造厂修理后备用。部分用户在车辆出现了曲轴磨损的问题后，出于费用、时间的考虑，在本地找一些小厂修理加工，将严重磨损的曲轴进行堆焊，加工，整体热处理后磨削加工。由于修理手段及工艺问题，曲柄销和主轴颈与曲柄臂的连接圆角发生了变化，造成局部应力集中；由于曲轴为精 45 号钢模锻，堆焊又使曲轴的金相织发生了变化。上述两项是造成曲轴断裂的主要原因。

(2) 发动机修好后，装车没经过磨合期，即超载超挂，发动机长期超负荷运行，使曲轴负荷超出容许的极限。

(3) 在曲轴的修理中采用了堆焊，破坏了曲轴的动力平衡，又没有做平衡校验，不平衡量超标，引起发动机较大的振动，导致曲轴的断裂。
