气浮法设计计算
气浮法设计计算
一．气浮法分类及原理
处理方法
按产气方式分类
常用方式
原 理
气 浮 法
气浮法压力溶气 全溶气气浮
法部分回流
溶气气浮法
用水泵将废水提升到溶气罐，加压至~（表压）同时注入压缩空气，使之过饱和。
然后瞬间减压，骤然释放出大量密集的微细气泡，从而使气泡和被去除物质的结合体迅速分离，上浮至水面。
气浮法细碎空气
喷射气浮法叶轮气浮法
（韦姆科气浮法）
利用高速喷射的水流或高速旋转的叶轮，将吸入水中的空气剪切成微细气泡，从而使气泡与被去除物质的结合体迅速上浮与水分离。
二．气浮法设计参数
全溶气气浮法 部分回流溶气气浮法
1
流 程 示 意 图
2 进水水质 pH=~含油量<100mg/l pH=~含油量<100mg/l
3
投加药剂（品种和数量根据实际水质筛选决定）
聚合铝25~35mg/l
或硫酸铝60~80mg/l
或聚合铁15~30mg/l
或有机高分子凝聚剂
1~10mg/l
聚合铝15~25mg/l
或硫酸铝40~60mg/l
或聚合铁10~20mg/l
或有机高分子凝聚剂1~8mg/l
4 混凝反应 管道和水泵混合无反应室
管道混合，阻力损失≥或机械混合，搅拌浆叶线速度s 左右，混合时间
气 浮 方
式
参 数 序 号
三．气浮法设计计算
四．不同温度下的K T值和736K T值
例：2×75m3 / h气浮池
气浮池设置在絮凝池侧旁，沉淀池上方。
气浮类型较多，有全部压力溶气气浮、分散空气气浮、电解凝聚气浮、内循环射流气浮等，这里选择适用于城镇给水处
理的部分回流压力溶气气浮。
气浮适用于含藻类及有机杂质、水温较低、常年浊度低于100NTU的原水；它依靠微气泡粘附絮粒，实现絮粒强制性上浮，达到固、液分离，由于气泡的重度远小于水，浮力很大，促使絮粒迅速上浮，提高固、液分离速度。
气浮依靠无数微气泡去粘附絮粒，对絮粒的重度、大小要求不高，能减少絮凝时间，节约混凝剂量；带气絮粒与水的分离速度快，单位面积产水量高，池容及占地减少，造价降低；气泡捕足絮粒的机率很高，跑矾花现象很少，有利于后级滤池延长冲洗周期，节约水耗；排渣方便，浮渣含水率低，耗水量小；池深浅，构造简单，可随时开、停，而不影响出水水质，管理方便。
●结构尺寸：
取回流比R=20%，气浮池处理水量：Q3=（1＋R）Q2=×75=90m3/h
接触区底部上升段纵截面为矩形，上升流速10~20mm/s，取U J1=18mm/s=64.8m/h 接触区底部通水平面面积：F J1=90/=≈1.4m2
接触区宽与絮凝池相同，B=2m，接触区底部平面池长方向尺寸：L J1=2=0.7m
接触区上端扩散段纵截面为倒直角梯形，出口流速5~10mm/s，取U J2=7.5mm/s=27m/h
接触区上端扩散出口通水平面面积：F J2=90/27=3.333m2
接触区宽与絮凝池相同，B=2m，接触区上端扩散出口平面池长方向尺寸：
L J2=2=≈1.7m
扩散段水平倾角α=35°，扩散段高：h K=（－）tan35°=0.7m
扩散段容积：V K=〔（＋）/2〕××2=1.68m3
接触区停留时间需大于60s，取t J=90s=，接触区容积：V J=90×60=2.25m3
接触区底部上升段高：h D=（V J－V K）/F J1=（－）/=0.4m
分离区清水下降流速~2.5mm，取U3=2.5mm/s=9m/h
分离区平面面积：F F=Q3/U3=90/9=10m2
分离区平面池长方向尺寸：L F=10/2=5m（＜沉淀池长5.5m）
气浮池长度方向尺寸：L=5.5m
取分离区液深h Y=1.5m，分离区容积：V F=×2×=16.5m3
分离区清水下降时间：t F=h Y/U3=9==10min
取分离区安全超高h A=0.5m，气浮池高H F=＋=2m
复核分离停留时间：t F′=V F /Q3=90==11min，满足停留10~15min的要求，并能满足清水到达池底所需时间。
●溶气泵：
溶气水量即回流水量，Q R=RQ3=×75=15m3/h，溶气压力P≈
溶气泵选用不锈钢离心泵，数量3台，2用1备；型号：DFHW50－200/2/5.5，流量：~~16.3m3/h，扬程：51~50~48.5m，电机功率：，外形尺寸：长×宽×高=602×400×425mm
●空压机：
水中空气溶解量与温度和压力有关，水温20°C，压力（1bar）时空气在水中的饱和溶解度C K=0.0187L气/L水，溶气效率与溶气罐结构、气液传质填料、溶气压力和时间有关。
溶气罐进水压力（表压）P==4bar≈4Kg/cm2；水温变化校正系数一般为~，取校正系数m=；安全和空压机效率系数一般为~，取效率系数k=。
气浮所需压缩空气量：Q K2=mC K PQ R=×××15=1.515m3/h
空压机额定排气量：Q P=kQ K/60=×60=0.038m3/min
选用无油空气压缩机，数量3台，2用1备；型号：7，排气量：0.05m3/min，排气压力：，电机功率：，外形尺寸：长×宽×高=825×368×651mm。
●溶气罐：
溶气罐采用具有高效溶气效率的喷淋填料式，数量2台，碳钢制作；溶气接触停留时间2~4min，取T R=，溶气罐容积：V R=Q R T R/60=15×60=0.625m3
填料式溶气罐断面负荷一般为1000~2000m3/（m2d），即40~80m3/（m2h），取q=75m3/（m2h）
溶气罐直径：D R=〔4×（15/75）/〕=0.5m
溶气罐有效高：h=（×4）=3.2m
气液传质填料选用溶气效率较高的塑料阶梯环，规格：φ25（米字内筋），尺寸：外径×高×壁厚=25××1mm，装填高1.3m，容积0.25m3。
溶气罐内设置浮球液位传感器，型号：UQK－02，数量2只，用于自动控制罐内最佳液位。
溶气水制备采用强制内循环措施，溶气罐内达到高水位时，开始内循环，进气电磁阀和设在溶气罐循环管上的电磁阀同时开启，在正压作用下，设在溶气泵吸水管上的止回阀立刻关闭，清水暂停吸入，溶气罐内的溶气水除继续受溶气泵循环加压外，亦在水泵叶轮的高速搅拌作用下，使空气能更充分地溶解到水中，没有空气溶解不足的缺点。
溶气罐内低水位时，进气电磁阀和溶气罐循环管上的电磁阀均关闭，溶气泵仍继续运行，这时吸水管路产生负压，止回阀开启，清水被吸入，此时依靠溶气罐内填料，使水与罐内足量空气长时间接触，使空气在水中的溶解仍很充分。
正常水位时，进气、吸水同时进行。
整个过程自动运行。
●溶气释放器：
溶气释放器选用TV－Ⅲ型，其特点是圆盘径向全方位释放，与含絮粒水的接触条件更佳，释放器受堵时，接通压缩空气，下盘体向下移动，增大盘间水流通道，使堵塞物排出。
其作用直径80cm，溶气水时单个释放器出流量q1=5.9m3/h
释放器个数：n′=Q R/q1=15/=个
溶气水时单个释放器出流量q2=5.2m3/h
释放器个数：n″=15/=个，取n=3个，N=6个
●刮渣机：
采用逆向刮渣，行车行走速度3~5m/min，数量2台；减速机型号：BWD11－71－链条、链轮传动，电机功率：。
●其它：
扶梯、平台、阀门、瞬时流量计、水表等
●各项性能参数略（相关数据见计算结果）。
污泥处理知识
第十一章污泥的处理和处置∙污泥处理和处置的基本概念：污泥的处理和处置，就是要通过适当的技术措施，使污泥得到再利用或以某种不损害环境的形式重新返回到自然环境中。
在排水工程中，将改变污泥性质称为处理，而安排出路称为处置。
★产泥量及处理和处置的目的：城市污水处理厂所产生的污泥约为处理的水体积的0.5％～1.0％左右。
这些污泥一般富含有机物、病菌等，若不加处理随意堆放，将对周围环境造成新的污染。
污泥处理的目的在于：①降低含水率，使其变流态为固态，同时减少数量；②稳定有机物，使其不易腐化，避免对环境造成二次污染。
③有些特殊的工业污泥有可能作为资源利用，使有毒有害物质得到妥善处理或利用。
④使有用物质得到综合利用，变害为利。
总之，污泥处理和处置的目的是减量、稳定、无害化及综合利用。
∙污泥处理和处置的基本方法：脱除污泥水分，缩小污泥体积的方法主要有：浓缩、调理、脱水和干化；稳定污泥中有机物的方法主要有：消化、焚烧、氧化和消毒等。
第一节污泥的来源、性质和数量一、污泥的来源1．污泥的来源：废水和污水处理厂(站)进行处理的过程中都将产生各种污泥。
2．污泥的种类：污泥中的固体有的是截留下来的悬浮物质；有的是由生物处理系统排出的剩余生物污泥；有的则是因投加药剂而形成的化学污泥。
3．城市污水厂的污泥来源：栅渣、沉砂池沉渣、初沉池污泥和二沉池剩余生物污泥等。
城市污水厂污泥的特点：栅渣及沉砂池沉渣中无机颗粒含量较高，这两者一般作为垃圾处置。
初沉池污泥和二沉池剩余生物污泥，因富含有机物，容易腐化、破坏环境，必须妥善处置。
初沉池污泥还含有病原体和重金属化合物等；二沉池污泥基本上是微生物机体，含水率高，数量多，这两者在处置前常需处理。
二、污泥的基本性质污泥的基本性质：初次污泥的成分取决于原污水的成分，二次污泥取决于生物体和化学药剂。
1、污泥的特性（1）栅渣在格栅上去除的各种有机或无机物质称为栅渣。
栅渣量为0.03～0.08m3/(103m3污水)，平均约为O.06m3/(103m3污水)，栅渣含水率一般为80％，密度约为960kg/m3。

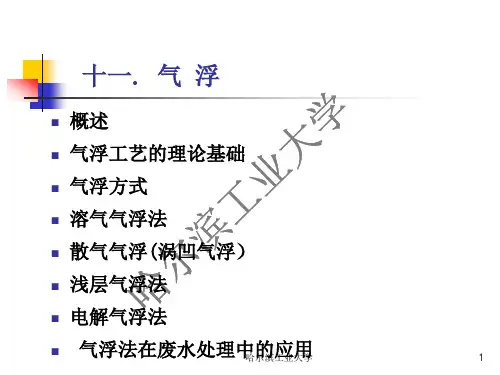

工业废水处理技术(气浮详细)
哈尔滨工业大学
24
（3）涡凹气浮的优点
根据处理水量的不同决定曝气机台数，每台曝气机只有1.12.2k.w,刮泥板马达仅为0.75-2.2kw,整套涡凹气浮设备所消 耗的动力极小，仅相当于传统溶气气浮的1/5-1/8， 槽内没有需要维修的部件设备整体性好，安装方便 气泡直径可以根据情况进行调整 节省运行费用40%—90%，节省占地面积40%—60%，5-500m3/h 的涡凹气浮机设备的安装面积仅有10-110m2 不需要循环泵、空压机、喷嘴、压力容器 不需要校准空气控制阀 不需要絮凝剂预先混合槽
哈尔滨工业大学 29
（4）工艺优势
净化池浅，但留有足够的浮渣储备空间，特别适用高浓度 污水的处理 ，处理能力大。 占地面积小，可架空 。 水位及刮渣深度均可调，流量适应范围大，刮起的浮渣含 固率高。 拼装式结构，便于运输，安装和搬迁。 均衡消能系统全不锈钢结构，无运动部件，不需清洗，不 需维护，不会堵塞。 由于微气泡直径极小，密度极高，能充分捕捉极细小的悬 浮物，不需事先将它们聚凝为很大的矾花，故可大大减少 投药量，一些场合下甚至可不投药运行，极大的降低了运 哈尔滨工业大学 行成本 。
4）气浮池设计
气固比：溶解空气量（A)与原水中悬浮物的含量（S）的比值。
A 经减压释放的溶解空气总量 a= = S 原水带入的悬浮固体总量
a.气固比的两种表示方法
分离比重小于水的液态悬浮物，a采用体积比计算； 分离比重大于水的固态悬浮物，a采用质量比计算；
哈尔滨工业大学 15
4）气浮池设计 b. a采用质量比计算公式
哈尔滨工业大学 12
4）气浮池设计 气浮分离装置：平流式，竖流式（P533图） 反应-气浮池；反应-气浮-沉淀池；反应-气浮-过滤 5）平流矩形气浮池设计

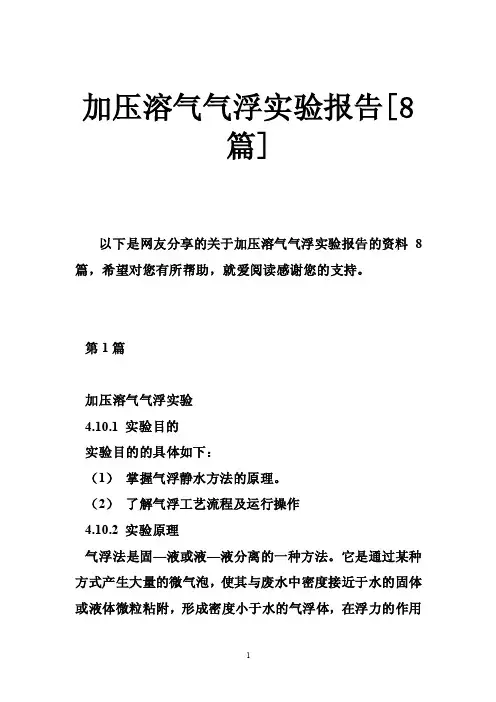

加压溶气气浮实验报告[8篇]
![加压溶气气浮实验报告[8篇]](https://360docs-1393072327.cos.ap-beijing.myqcloud.com/5820a53cbc64783e0912a21614791711cc7979c6.webp)
加压溶气气浮实验报告[8篇]以下是网友分享的关于加压溶气气浮实验报告的资料8篇，希望对您有所帮助，就爱阅读感谢您的支持。
第1篇加压溶气气浮实验4.10.1 实验目的实验目的的具体如下：（1）掌握气浮静水方法的原理。
（2）了解气浮工艺流程及运行操作4.10.2 实验原理气浮法是固—液或液—液分离的一种方法。
它是通过某种方式产生大量的微气泡，使其与废水中密度接近于水的固体或液体微粒粘附，形成密度小于水的气浮体，在浮力的作用下，上浮至水面，进行固—液或液—液分离。
气浮法按水中气泡产生的方法可分为布气气浮法、溶气气浮法和电解气浮法等3种。
由于布气气浮法一般气泡正经较大，气浮效果较差，而电解气浮直径虽不大但耗电较大，因此在目前应用气浮法的工程中，溶气气浮法最多。
根据气泡析出时所处压力不同，溶气气浮又可分为：加压溶气气浮和容器真空气浮2种类型。
前者，空气在加压条件下溶于水中，再使压力降至常压，把溶解的过饱和空气以微气泡的形式释放出来；后置是空气在常压或加压条件下溶入水中，而在负压条件下析出。
加压溶气气浮是国内外最常用的一种气浮方法，是含乳化油废水的处理不可缺少的工艺之一。
加压溶气气浮工艺由空气饱和设备、空气释放设备和起伏池等组成。
其基本工艺流程有全溶气流程、部分溶气流程和回流加压溶气流程3种，如图4—22，图4—23和图4—24所示。
4．10.3 实验材料及设备所需实验材料及设备如下：（1）加压溶气气浮池模型一套，见图4—25；（2）空压机；（3）加压泵；（4）流量计；（5）止回阀、减压阀；（6）水箱；（7）混凝剂[Al2 S O4 3；（8）分析废水出水的各种仪器；（9）化学药品。
4.10.4 实验步骤具体实验步骤如下；（1）首先检查气浮实验装置各部分是否正确连接。
（2）往回流加压水箱与其父池中注水，至有效水深的90%高毒。
（3）将含乳化油或其他悬浮物的废水加到废水配水相中，并投Al2 S O4 3等混凝剂后搅拌混合，投加Al2 S O4 3量为50~60mg/L.（4）先开动空压机加压，必须加压至3kg/cm2左右，最好不低于33kg/cm2。
水污染重点-够详细
第九章一.水质指标1.物理性质与污染指标：温度，色度，嗅和味，固体物质固体物质：水中所有残渣的总和称为总固体(TS),总固体包括溶解性固体（DS）和悬浮固体（SS）。
水样经过过渡后，滤液蒸干所得的固体即为溶解性固体(DS),滤渣脱水烘干后,即是悬浮固体(SS)。
固体残渣根据挥发性能可分为挥发性固体（VS）和固定性固体（FS）。
将固体在600℃的温度下灼烧挥发掉的量即是挥发性固体（VS）。
灼烧残渣则是固定性固体（FS）。
2.化学性质与污染指标：有机物：BOD，COD，TOC和TOD，油类污染物，酚类，表面活性，有机酸碱，有机农药，苯类化合物BOD：生化需氧量是指水中有机物被好氧微生物分解时所需的氧量。
COD：化学需氧量是用化学氧化剂氧化水中有机污染物是所消耗的氧化剂量。
TOC：总有机碳包括水样中所有有机污染物的含碳量。
TOD：总需氧量包括氧化有机物时，有机物中的C、H、S被氧化时的需氧量。
相同：用于评价水样总有机污染物的指标不同：总有机碳的测定结果以碳表示，总需氧量则以氧表示，总有机碳、总需氧量与生化需氧量的耗氧过程本质不同。
无机物：PH，植物营养元素，重金属，无机性非金属有害有毒物3.生物性质与污染指标：细菌总数，大肠菌群，病毒二.排放标准：浓度标准，总量控制标准，国家排放标准，行业排放标准，地方排放标准第十章一.格栅：格栅由一组（或多组）相平行的金属栅条与框架组成，倾斜安装在进水的渠道，或进水泵站集水井的进口处，以拦截污水中粗大的悬浮物及杂质。
作用：去除可能堵塞水泵机组及管道阀门的较粗大悬浮物，并保证后续处理设施能正常运行。
1.当栅条间距为16-25mm时，栅渣截留量为：0.10～0.05m3/（103m3污水）；2.当栅条间距为40mm左右时，栅渣截留量为：0.03～0.01 m3/（103m3污水）；栅渣的含水率约为80%，密度约为960kg/m3。
种类：1.按栅条净间隙分:粗格栅50～100mm；中格栅10～40mm；细格栅1.5～10mm2.按格栅形状分:平面格栅，曲面格栅(固定曲面和旋转鼓式)3.按清渣方式 :人工清渣和机械清渣二. 沉淀法定义:沉淀法是利用水中悬浮颗粒的可沉降性能，在重力作用下产生下沉作用，以达到固液分离的一种过程。

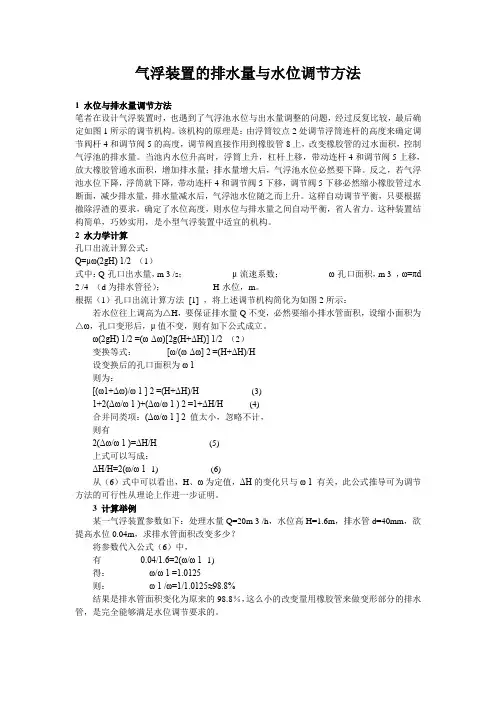

气浮装置的排水量与水位调节方法
