八年级物理光路图知识总结与作图方法
八年级光学作图方法总结
一、光的反射
1、光的反射图例：
2、作反射光路图方法示范
3、画入射光线方法同画反射光线
4、画平面镜
如下左图给出入射光线与反射光线画平面镜
方法一方法二
二、光的折射
1、折射光路图例
2、画折射光线作图方法图示如下
方法一量角器作图法：先量出入射光线与反射光线夹角a，再用量角器找到角a/2处，并画出角平分线（即法线）再过入射点作法线的垂线即为平面镜。
方法二尺规作图法：先在入射光线上任取一点，并量出此点到入射点距离为L，之后在反射光线上量取一点到入射点距离也为L，用虚线连接这两点，再作这条虚线的中垂线即为法线，最后过入射点作法线的垂线得平面镜
3、水面折射光路图
三、平面镜成像有关作图
1、平面镜成虚像原理光路图
2、如下左图所示，一点光源S发出的两道光束镜平面镜反射后
经过A、B两点求点光源
S的位置并画出入射光线
作图方法：先反向延长反射光线交于S
，
再过S
，
作垂直于镜
面的虚线，找到S
，
关于镜面对称的S点，即为光源。
最后将
光源S分别连接两个入射点标好箭头如右图所示。
3、平面镜成像找点光源
如下左图所示点光源S发出的一束光经过镜面反射后经过B点，
请标出S点画出完整光路图
方法讲解：先连接B S
，
，注意镜面下的连线部分画虚线镜面上
连线部分画实线。
再过S
，
作垂直于镜面的虚线，找到S
，
关
于镜面对称的S点，即为光源。
最后将光源S与入射点连接，
标处入射箭头，如图所示。
四、凸透镜成像规律
S
，
S
S
，S，
S
注意：
1、入射光线、反射
光线和折射光线同
时靠近或远离法线。
2、入射角、反射角
和折射角同增同减。
3、光的反射与折射
都是可逆的。

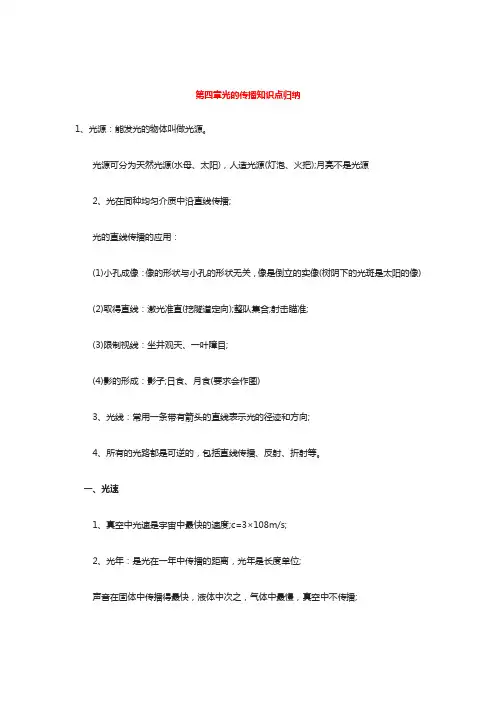

人教版八年级物理上册知识点总结：第四章光的传播
第四章光的传播知识点归纳1、光源：能发光的物体叫做光源。
光源可分为天然光源(水母、太阳)，人造光源(灯泡、火把);月亮不是光源2、光在同种均匀介质中沿直线传播;光的直线传播的应用：(1)小孔成像：像的形状与小孔的形状无关，像是倒立的实像(树阴下的光斑是太阳的像)(2)取得直线：激光准直(挖隧道定向);整队集合;射击瞄准;(3)限制视线：坐井观天、一叶障目;(4)影的形成：影子;日食、月食(要求会作图)3、光线：常用一条带有箭头的直线表示光的径迹和方向;4、所有的光路都是可逆的，包括直线传播、反射、折射等。
一、光速1、真空中光速是宇宙中最快的速度;c=3×108m/s;2、光年：是光在一年中传播的距离，光年是长度单位;声音在固体中传播得最快，液体中次之，气体中最慢，真空中不传播;光在真空中传播的最快，空气中次之，透明液体、固体中最慢(二者刚好相反)。
光速远远大于声速(如先看见闪电再听见雷声;在跑100m时，声音传播时间不能忽略不计，但光传播时间可忽略不计)。
二、光的反射1、当光射到物体表面时，被反射回来的现象叫做光的反射。
2、我们看见不发光的物体是因为物体反射的光进入了我们的眼睛。
3、反射定律：在反射现象中，反射光线、入射光线、法线都在同一个平面内;反射光线、入射光线分居法线两侧;反射角等于入射角。
5、光路图(要求会作)：(1)、确定入(反)射点：入射光线和反射面或反射光线和反射面或入射光线和反射光线的交点即为入射(反射)点(2)、根据法线和反射面垂直，作出法线。
(3)、根据反射角等于入射角，画出入射光线或反射光线6、两种反射：镜面反射和漫反射。
(1)镜面反射：平行光射到光滑的反射面上时，反射光仍然被平行的反射出去;(2)漫反射：平行光射到粗糙的反射面上，光线各个方向反射出去;(3)镜面反射和漫反射的相同点：都是反射现象，都遵守反射定律;不同点是：反射面不同(一光滑，一粗糙)，一个方向的入射光，镜面反射的反射光只射向一个方向(刺眼);而漫反射射向四面八方;(下雨天向光走走暗处，背光走要走亮处，因为积水发生镜面反射，地面发生漫反射，电影屏幕粗糙、黑板要粗糙是利用漫反射把光射向四处，黑板上“反光”是发生了镜面反射)三、平面镜成像1、平面镜成像特点：像是虚像，像和物关于镜面对称(轴对称图形)。
人教版物理八年级上册光现象思维导图
光现象思维导图
光的基本规律在生活中应用
直线、反射、折射
光的三个基本规律
思 维 导 图
光源
光的直线传播
光的反射
光的折射
现 象 ①夜空探照灯的光柱 ②手影游戏，人的影子 ③日食、月食成因 ④小孔成像、站队
现 象 ①平静湖面上的倒影 ②光滑物体表面反光 ③成语典故猴子捞月 ④照镜子（生活中）
现 象
①河水变浅 ②水中的筷子变弯 ③雨后彩虹 ④海市蜃楼
光的直线传播规律：光在同种均匀介质中沿直线传播；光在真空中传播速度约为v=3×108m/s
在其他介质中传播速度比真空和空气中小。
光的折射规律：光从空气斜射入水中或其他介质中时，折射光线向法线方向偏折，折射角小于入射角。
当入射角增大时，折射角也增大。
当光从空气垂直射入水中或其他介质中时，传播方向不变。
光路是可逆的。
光的反射定律：反射光线、入射光线、法线在同一平面内，反射光线入射光线分居法线两侧，反射角等于入射角。
光路是可逆的。
镜面反射和漫发射。
A.平面镜成像规律
①成等大正立的虚像 ②像到镜面的距离与物到镜
面的距离相等 ；○
3像和物体的连线与镜面垂直。
平面镜成像的规律也可以表述为：平面镜所成的像与物体关于镜面对称。
B.光的基本规律在生活中应用
潜望镜应用； 凹面镜的应用； 探照灯； 汽车观后镜； 手电筒上的聚光灯等。
光的色散：
太阳光通过三棱镜折射发生光的色散把光分成 红橙黄绿蓝靛紫。
看不见的光： 红外线，紫外线。
北师大版八年级物理下册重点知识归纳
北师大版八年级物理下册知识点复习第六章：常见的光学仪器一.基本知识点归纳：1.凸透镜:有两个虚焦点。
1)外观：表面是球面的一部分，中间厚，边缘薄，由透明材料制成。
2）光学特点：对光线具有会聚作用①正确看待凸透镜对光线的会聚作用：光线经透镜折射后，折射光线相对于入射光线原来的传播方向，更靠近主轴。
②凸透镜越厚，它表面的弯曲程度越大，折光能力越强，其焦距越短。
3）成像规律及应用：①U>2f: f＜V＜2f，成倒立缩小的实像应用：照相机②U=2f: V=2f，成倒立等大的实像应用：——③2f>U>f:V＞2f，成倒立放大的实像应用：幻灯机，投影仪④U＜ｆ：成正立放大的虚像应用：放大镜规律简化总结：①一倍焦距分虚实，两倍焦距分大小。
②成实像时：物远像近，物近像远，像近像小，像远像大。
③成虚像时：物远像远，物近像近，像近像小，像远像大。
④成实像时，像与物比较：上下，左右均相反；而成虚像时，像与物上下，左右均相同。
这点与平面镜有所区别！2．光学仪器的操作1）照相机的操作：①若要扩大照相范围，就要让像变小，具体操作方法是：增大照相机与被拍照物体的距离以增大物距，同时缩短暗箱长度以减小相距．②照相机镜头上沾有少量灰尘对成像效果影响不大, 灰尘由于距离镜头太近，故它不会通过凸透镜成实像呈现在底片上。
但它会遮挡住部分射到镜头上的光，使像的亮度受到一定的影响。
2）幻灯机的操作：①由于物体通过幻灯机的镜头成的是倒立的像，故幻灯片要倒插。
②若觉得屏幕上的图像太小，则应该减小幻灯片到镜头的距离，同时增大镜头到屏幕的距离。
3）放大镜的操作：①要利用放大镜看到物体正立放大的虚像，必须保证物体到放大镜的距离小于一倍焦距。
若物体到放大镜的距离大于一倍焦距，则我们看到的就是倒立的实像了。
②如果要想将物体的像放大得更多一些，则应该稍稍增大物体到放大镜的距离，但要保证这个距离不能超过一倍焦距。
3.眼睛1)原理:U>2f,成倒立缩小的实像(与照相机相同)眼睛的晶状体相当于照相机的镜头，瞳孔相当于照相机的光圈，眼睑相当于照相机的快门，视网膜相当于照相机的底片。
八年级物理光路图专题
1、如图1所示，一束光射到平面镜上发生光的反射，请画出入射光线AO的反射光线（要求画出法线）.3、如图3, A、B是两块互相垂直放置的平面镜，有一条光线按图中所示的方向射向A镜，请在图中完成光路图。
4、如下图A所示，一束光射向一块玻璃砖。
画出这束光进入玻璃和离开玻璃后的径迹（注意标出法线）。
6、如图6所示，光源S发出的一条光线射向水中，在水面发生折射后，经过P点。
请你在图中大致作出入射光线和折射光线。
7、如图（b）所示，请画出光从空气射入玻璃再从玻璃到空气的光路图.8、如图上面右图8所示，在练功房里，小红同学利用平面镜来帮助矫正舞蹈姿势。
画出她的脚上B点的光线经过平面镜后进入人眼A点的光路图。
9、如图下左图为一半球形玻璃砖，请画出光线从。
点（球心）射入玻璃砖到射出玻璃砖的完整光路图。
10、如图上右图所示，一直角三棱镜顶角为30°, 一束光垂直人8边入射，从AC边又射入空气中，请画出从AC边出射的光线。
11、竖直向下照射的太阳光经平面镜反射后，沿水平方向射 5 !L…入涵洞中，请在右图中画出平面镜的位置，并完成光路图。
12、下图中，两条光线是由同一点光源S发出经平面镜反射' 」后形成的，请完成光路图，并确定光源S的位置。
13、如图所示，点光源S发出的哪一条光线经平面镜反射后经过A点?20、如下图所示，MN为一平面镜，P为一不透光的障碍物，人眼在S处，试用作图法画出人通过平面镜能看到箱子左侧多大范围的地面。
要求画出所有必要光线的光路图，并在直线CD上用AB线段标出范围。
+ A777777777777777777777777^21、画出下列图中透镜的折射光线的方向。
RI・）「' w -・」—・」「・「'-•-H臼F夕地面C n图722、完成下列透镜的光路。
1、有一个瓶子装满油时，总质量是1.2kg,装满水时总质量是1.44kg,水的质量是1.2kg,求油的密度.2、甲物体的质量是乙物体的3倍，使甲、乙两个物体的体积之比3：2，求甲、乙两物体的密度之比．3、小瓶内盛满水后称得质量为210g，若在瓶内先放一个45g的金属块后，再装满水，称得的质量为251g，求金属块的密度．4、两种金属的密度分别为p、P，取质量相同的这两种金属做成合金，试证明该合金的密度为工?2 12p+ p（假设混合过程中体积不变）．5、有一件标称纯金的工艺品，其质量100g，体积为6cm3,请你用两种方法判断它是否由纯金（不含有其他常见金属）制成的？（p金=19.3x 103kg/m3）6、设有密度为p 1和p2的两种液体可以充分混合，且p1= 2p2，若取体积分别为匕和V2的这两种液体混1 34合，且V = 1 V，且混合后总体积不变.求证：混合后液体密度为3p或4p . i 2 2 2i 3 27、密度为0.8g/cm3的甲液体40cm3和密度为1.2g/cm3的乙液体20cm3混合，混合后的体积变为原来的90%, 求混合液的密度．8、如右图所示，一只容积为3x 10-4m3的瓶内盛有0.2kg的水，一只口渴的乌鸦每次将一块质量为0.01kg 的小石子投入瓶中,当乌鸦投了25块相同的小石子后,水面升到瓶口,求：（1）瓶内石声的总体积．（2）石块的密度．9、某冰块中有一小石块，冰和石块的总质量是55g,将它们放在盛有水的圆柱形容器中恰好悬浮于水中（如图21甲所示）。
八年级物理上册作图专辑
6．利用光的反射定律作出点S的像S′.
如图所示：
7．小黄坐的位置与电视机红外线接收窗口之间刚好有 张椅子，如图所示．若想不移动位置仍可遥控电视，在图中
画出遥控器发出红外线传播到电视机红外线接收窗口的光
路．
如图所示：
8．(2012· 广州)如右图，一束光射 向左右表面平行的玻璃砖，画出光从玻
璃砖左表面射出的光线，并标出该光线
典题赏析
合理安排时间，就等于节约时间
(一)光学作图 例 1 如图所示，S′为点光源S在平面镜MN中的像，
SA为光源S发出的一条光线，请画出平面镜MN，并完成光 线SA的光路．
解析：本题关键是根据平面镜成像的对称性，即像与物 体的连线与平面镜垂直，像与物体到镜面的距离相等，连接
SS′并作其中垂线就是平面镜的位置(如下图所示)，其他问
题迎刃而解． 答案：如图所示．
例 2
请在图中画出对应的反射光线和折射光线．
解析：根据光的反射定律作反射光线，根据光的折射定
律作折射光线． 答案：如图所示．
例 3 请你根据透镜对光线的作用，完成下面的光路图．
解析：根据透镜六根特殊光线作图，谨记凸透镜会聚光， 凹透镜发散光． 答案：如图所示．
例 4 如图所示，一束光线垂直射到玻璃砖的一个 面．作出这束光线进入玻璃砖内的径迹和从斜面离开玻璃砖
与法线的夹角大小． 如图所示：
9．请在下图中标出入射光线、反射光线和折射光线．
如图所示：
10．画出下图所示的折射光线的入射光线．
如图所示：
11．下图中画出了光通过透镜前后的方向．在图(a)、 (b)中画出适当类型的透镜．
图略
(1)凸透镜
(2)凹透镜
如图所示：
八年级物理透镜及其应用知识点详解
人教版八年级物理“透镜及其应用”知识点详解a.照相机镜头b.望远镜c.投影仪d.眼镜图（1）透镜的应用图（4）凸透镜光路概念图（5）凹透镜光路概念1. 主光轴（主轴）：过透镜两个球面球心的直线，用“CC/”表示,如图（3）所示。
2. 光心：通常情况下，光心位于透镜的几何中心，用“O ”表示，如图（3）所示。
☆光心是主光轴上的一个特殊点，其性质是通过光心的光线传播方向不改变。
3.焦点：平行于凸透镜主光轴的光线经凸透镜后会聚于主光轴上一点，这点叫焦点，用“F ”表示，如图（4）所示。
☆平行于凹透镜主光轴的光线经凹透镜发散后，其反向延长线会交于一点，这是凹透镜的焦点（虚焦点），如图（5）所示。
4.焦距：焦点到光心的距离（通常由于透镜较厚，焦点到透镜的距离约等于焦距）焦距用“f ”表示，图中就是“OF ”之间的距离。
☆凸透镜和凹透镜都各有两个焦点，凸透镜的焦点是实焦点，凹透镜的焦点是虚焦点。
5.物距：物体到光心的距离叫物距，用“u ”表示。
6.像距：像到光心的距离叫像距，用“v ”表示。
a.凸透镜三条特殊光线b.凹透镜三条特殊光线图（9）三条特殊光线a. u﹥2f b. f ﹤u ﹤2fc.0﹤u ﹤fd.u=2f图（10）凸透镜成像图(11)凹透镜成像诀：“物大焦，倒立实，物越大，像越小；物小焦，正立虚；物为焦，不成像”。
这里的“物”指物距，“像”指像距，“焦”指焦距。
☆注意：（1）实像是由实际光线会聚而成，在光屏上可呈现，可用眼睛直接看，所有光线必过像点；（2）虚像不能在光屏上呈现，但能用眼睛看，由光线的反向延长线会聚而成。
2.凹透镜成像规律：凹透镜始终成缩小、正立的虚像，如图（11）所示。
图（12）凹、凸透镜比较3.凸透镜与凹透镜比较图（12）对凹、凸透镜的辨别、特点、典型光路和应用作出了系统性总结。
☆大家还要记住：虚像，物、像同侧；实像，物、像异侧。
六、透镜应用1.照相机：镜头是凸透镜,物距）大于二倍焦距，成倒立、缩小的实像。
八年级物理上册《光现象》知识点整理(人教版)
八年级物理上册《光现象》知识点整理（人教版）第二章光的传播一、光源：能发光的物体叫做光源。
光源可分为1、冷光源(水母、节能灯），热光源（火把、太阳）；2、天然光源（水母、太阳），人造光源（灯泡、火把）;3、生物光源（水母、斧头鱼），非生物光源（太阳、灯泡）二、光的传播1、光在同种均匀介质中沿直线传播；2、光的直线传播的应用：（1）小孔成像：像的形状与小孔的形状无关，像是倒立的实像（树阴下的光斑是太阳的像）（2）取直线：激光准直（挖隧道定向）；整队集合；射击瞄准；（3）限制视线：坐井观天（要求会作有水、无水时青蛙视野的光路图）；一叶障目；（4）影的形成：影子；日食、月食（要求知道日食时月球在中间；月食时地球在中间）3、光线：常用一条带有箭头的直线表示光的径迹和方向；三、光速1、真空中光速是宇宙中最快的速度；2、在计算中，真空或空气中光速c=3×108m/s;3、光在水中的速度约为c，光在玻璃中的速度约为c；4、光年：是光在一年中传播的距离，光年是长度单位；1光年≈9.46×1015m；注：声音在固体中传播得最快，液体中次之，气体中最慢，真空中不传播；光在真空中传播的最快，空气中次之，透明液体、固体中最慢（二者刚好相反）。
光速远远大于声速，（如先看见闪电再听见雷声，在100m赛跑时声音传播的时间不能忽略不计，但光传播的时间可忽略不计）。
四、光的反射：1、当光射到物体表面时，有一部份光会被物体反射回来，这种现象叫做光的反射。
2、我们看见不发光的物体是因为物体反射的光进入了我们的眼睛。
3、反射定律：在反射现象中，反射光线、入射光线、法线都在同一个平面内；反射光线、入射光线分居法线两侧；反射角等于入射角。
（1）法线：过光的入射点所作的与反射面垂直的直线；（2）入射角：入射光线与法线的夹角；反射角：法射光线与法线间的夹角。
（入射光线与镜面成θ角，入射角为90°－θ，反射角为90°－θ）（3）入射角与反射角之间存在因果关系，反射角总是随入射角的变化而变化，因而只能说反射角等于入射角，不能说成入射角等于反射角。
人教版八年级物理上光学作图专题(4套试题)
人教版八年级物理上光学作图专题（4套试题）01专题概述)光现象的作图主要包括利用光的反射规律作图、利用光的折射规律作图和平面镜成像的作图．方法技巧：(1)利用光的反射规律作图：①确定(反)入射点；②根据法线与反射面垂直，作出法线，用虚线表示；③根据反射角等于入射角，画出入射光线或反射光线．(2)关于平面镜成像的作图：①从光点引出两条光线，射到平面镜上；②作两条入射光线的法线；③根据反射定律，反射角等于入射角，作反射光线；④作反射光线的反向延.像与物连线跟镜面垂到；③画出像线，最后确定出折射角大还是入射角大，进而画出对应的光线．02专题训练类型1光的反射作图1．(上海中考)在图中，根据给出的入射光线AO画出反射光线OB，并标出反射角的度数．第1题图第2题图2．(自贡中考)如图所示，小明利用一块平面镜使此时的太阳光水平射入隧道内．请你通过作图画出平面镜并标出反射角的度数．3．潜望镜中两块平面镜平行放置且与水平方向成45°夹角，已知一条沿水平方向的入射光线，作出光在潜望镜中的光路．第3题图第4题图4．小明和小红坐在教室内两个相距不远的座位上，一束阳光照射到教室的一个玻璃窗上，小明说玻璃窗很刺眼，小红却说没感觉到．你认为这种情况可能吗？(请作图说明)类型2平面镜成像作图5．(威海中考)如图所示，A′B′是物体AB在平面镜中所成的像，根据平面镜成像的特点在图中画出平面镜(保留作图痕迹)．第5题图第6题图6．(崇左中考)如图所示，AB、CD是发光点S发出经平面镜反射后的两条光线，请在图中画出光路，确定发光点S的位置和它经平面镜所成的像S′.7．如图所示，O′是O在平面镜中成的像，在图中画出平面镜的位置，并画出线段AB在该平面镜中的像．第7题图第8题图8．(茂名中考)画出图中人眼通过平面镜M看到桌底下球的光路．类型3光的折射作图9．(大连中考)如图所示，一束光从空气斜射到水面上，请画出折射光线．第9题图第10题图10．潭清疑水浅，安全记心间．如图，A是水池底某点，请大致作出光线AO的折射光线以及人从岸上看到A 的像A′.类型4综合提升11．(丹东中考)如图所示，在平静的湖边有一盏路灯标记为S，潜水爱好者在水下E处看到路灯的像为S′.请画出水下E处的人看到路灯S的光路图，并根据平面镜成像特点画出路灯S通过水面所成的像A.第11题图第12题图12．(河南中考)如图所示，在某房间的天花板上装有平面镜M，S为一灯泡，P为不透明的墙．请画出灯泡发出的光经平面镜反射后，能够照亮P墙右侧区域的光路图．13．(锦州中考)如图所示，水面上方有一发光点A1，水中另有一发光点A2.人在空气中看到A2在水中的位置就是A1在水中的像A的位置，请画出：(1)A1发出的光经水面反射进入人眼的光路图；(2)A2发出的光进入人眼的光路图．第13题图第14题图14．(贵阳中考)用如图甲所示的装置探究光的折射规律时，小晖用激光笔将光从空气斜射入水中，他在光屏上记录下如图乙所示的三条光线，为了便于研究，他还需要再画两条线，请你帮他完成．参考答案小专题(二) 光学作图1. 2. 3. 4. 5.6.或7.8.9.10.11.12.13.14.光现象复习专题训练1.下列现象中，由于光的折射形成的是（B）A．小孩在平面镜中的像B．水中的筷子向上翘C．山羊的影子D．白鹭在水中的倒影2.下列图片中的物理现象与所对应的物理知识相符的是（C）A．手影游戏﹣﹣光的色散B．小孔成像﹣﹣光的折射C．照镜子﹣﹣光的反射D．鱼在哪里﹣﹣光沿直线传播3.下列属于光的折射现象的是（B）A．坐井观天，所见甚小B．从鱼缸侧面看鱼，发现鱼会变大C．“猪八戒”照镜子，里外不是人D．漫步在巴河的滨江大道，看到岸边垂柳在水中的倒影4.下列现象中，属于光的折射现象的是（D）A．小孔成像B．晴天看见“白云在水中飘动”C．奇妙的光纤D．近视的同学戴上眼镜后能看清物体了5.太阳光通过树叶间的空隙照射在地面上形成圆形光斑，这是因为光的（A）A．直线传播B．反射C．折射D．色散6.有关光现象，以下说法正确的是（D）A．阳光透过树叶间的缝隙射到地面上，形成的光斑是倒立的虚像B．游泳池注水后，看上去好像变浅了是由于光的反射形成的C．在平静的湖面上可以看到蓝天白云是由于光的折射形成的D．太阳光经过三棱镜后可以产生彩色光带是光的色散现象7.炎热的夏天，树荫下比太阳下要凉快得多，人们总喜欢在树荫下乘凉．树荫的形成是由于（C）A．光的折射B．光的折射C．光的直线传播D．光的色散8.下列事例及现象中，由光的折射产生的是（B）A．小孔成像实验B．海市蜃楼C．在公路上急转弯处安装的“拐弯镜”能帮助司机提前知道弯道前方的情况D．城市里的一些高楼采用玻璃幕墙进行室外装潢，造成一定程度的“光污染”9.下列四种现象中，由光的直线传播形成的是（D）A．大象在水中的倒影B．太阳光经三棱镜后分解成各种色光C．钢勺在水面处“折断”D．墙上的手影10.如图所示的光现象中，可用光的反射原理解释的是（C）A．墙上手影“孔雀”B．水中“折笔”C．湖面“月影”D．树荫下“光斑”11.日晷仪是古代人们可用来计时的一种工具，通过观察直杆在太阳下的影子所在位置可知道时间，如图．日晷仪计时利用了光的（C）A．反射B．折射C．直线传播D．色散12.人站在平面镜前，当他向平面镜走近时，发生的现象是（A ）A．像不变，像到镜面的距离变小B．像不变，像到镜面的距离不变C．像变大，像到镜面的距离变大D．像变大，像到镜面的距离变小13.下列情景中，属于光的折射现象的是（C ）14.把微小放大以利于观察，这是物理学中一种重要的方法．如图是一种显示微小形变的装置．A为激光笔，B、C 是平面镜，P为台面，未放重物时，激光束反射在屏上的光斑为点D，当把重物N放在台面P上时，台面将发生微小形变，以下说法正确的是（C ）A．平面镜B上的入射角变小，光斑向D点的左侧移动B．平面镜B上的入射角变小，光斑向D点的右侧移动C．平面镜B上的入射角变大，光斑向D点的右侧移动D．平面镜B上的入射角变大，光斑向D点的左侧移动15.取一个大烧杯，里面充以烟雾，倒扣在桌上，用手电筒射出一平行光，要使射入杯中的光束发散，应在杯底放置的器材是（C ）A．平板玻璃B．平面镜C．凹透镜D．凸透镜16.如图所示为一倾斜的平面镜，当你走向平面镜时，下列描述符合事实的是（B ）A．镜中的像变大B．通过平面镜观察到的视野变大C．镜中的像将远离你D．像与你的连线与镜面不垂直17.下列有关光现象的说法正确的是（ C ）A．柳树在水中的倒影是光线折射形成的B．黑色物体能够反射黑光C．光线在电影银幕上发生的是漫反射D．影子是光反射形成的18.示的四种情景，属于光的反射现象的是（C）A．叉鱼B．手影C．看到地上的书D．凸透镜使光线会聚19.如图光现象中，由于光的折射而形成的是（ B ）20.示的四种光现象中，由于光的反射形成的是（C）A．手影B．小孔成像C．桥在水中的倒影D．直的花茎“错位”了21.如图所示为小孔成像的现象，其成像的原因是（ D ）A.光的反射B.光的折射C.光的色散D.光的直线传播22.图所示的现象中，属于光的色散现象的是（ D ）23.一束光从水中斜射入空气中时，发生了反射和折射现象．下列光路图能正确表示这一现象的是（ D ）A．B．C．D．24.晚上，小科在教室里通过窗玻璃看到自己的像，而且室内灯光越亮像就越清晰，下列对该像描述正确的是（ C ）A．所成的像是实像B．室外越亮像就越清晰C．像的形成原因是光的反射D．人越靠近窗玻璃像就越大25.如图所示，光在玻璃和空气的界面CD同时发生了反射和折射，以下说法正确的是（ C ）A．入射角为60°，界面右侧是空气B．折射角为45°，界面右侧是玻璃C．入射角为30°，界面左侧是空气D．折射角为45°，界面左侧是玻璃26.在探究树荫下光斑的综合实践活动中，为了研究孔的大小对光斑形状的影响，小华设计了四种开有不同形状孔的卡片甲，并用另一张卡片乙覆盖在甲上，如图所示。
北师大版初二物理重点知识归纳(下册)
第六章：常见的光学仪器一.基本知识点归纳：1.凸透镜:有两个虚焦点。
1)外观：表面是球面的一部分，中间厚，边缘薄，由透明材料制成。
2）光学特点：对光线具有会聚作用①正确看待凸透镜对光线的会聚作用：光线经透镜折射后，折射光线相对于入射光线原来的传播方向，更靠近主轴。
②凸透镜越厚，它表面的弯曲程度越大，折光能力越强，其焦距越短。
3）成像规律及应用：①U>2f: f＜V＜2f，成倒立缩小的实像应用：照相机②U=2f: V=2f，成倒立等大的实像应用：——③2f>U>f:V＞2f，成倒立放大的实像应用：幻灯机，投影仪④U＜ｆ：成正立放大的虚像应用：放大镜规律简化总结：①一倍焦距分虚实，两倍焦距分大小。
②成实像时：物远像近，物近像远，像近像小，像远像大。
③成虚像时：物远像远，物近像近，像近像小，像远像大。
④成实像时，像与物比较：上下，左右均相反；而成虚像时，像与物上下，左右均相同。
这点与平面镜有所区别！2．光学仪器的操作1）照相机的操作：①若要扩大照相范围，就要让像变小，具体操作方法是：增大照相机与被拍照物体的距离以增大物距，同时缩短暗箱长度以减小相距．②照相机镜头上沾有少量灰尘对成像效果影响不大, 灰尘由于距离镜头太近，故它不会通过凸透镜成实像呈现在底片上。
但它会遮挡住部分射到镜头上的光，使像的亮度受到一定的影响。
2）幻灯机的操作：①由于物体通过幻灯机的镜头成的是倒立的像，故幻灯片要倒插。
②若觉得屏幕上的图像太小，则应该减小幻灯片到镜头的距离，同时增大镜头到屏幕的距离。
3）放大镜的操作：①要利用放大镜看到物体正立放大的虚像，必须保证物体到放大镜的距离小于一倍焦距。
若物体到放大镜的距离大于一倍焦距，则我们看到的就是倒立的实像了。
②如果要想将物体的像放大得更多一些，则应该稍稍增大物体到放大镜的距离，但要保证这个距离不能超过一倍焦距。
3.眼睛1)原理: U>2f,成倒立缩小的实像(与照相机相同)眼睛的晶状体相当于照相机的镜头，瞳孔相当于照相机的光圈，眼睑相当于照相机的快门，视网膜相当于照相机的底片。
八年级上册物理第四章 光现象知识点总结
一、光的直线传播八年级上册物理复习提纲第四章光现象1、光源：定义：能够发光的物体叫光源。
分类：自然光源，如太阳、萤火虫；人造光源，如篝火、蜡烛、油灯、电灯。
月亮本身不会发光，它不是光源。
2、规律：光在同一种均匀介质中是沿直线传播的。
3、光线是由一小束光抽象而建立的理想物理模型，建立理想物理模型是研究物理的常用方法之一。
早晨，看到刚从地平线升起的太阳的位置比实际位置高，该现象说明：光在非均匀介质中不是沿直线传播的。
1 34、应用及现象：2①激光准直。
②影子的形成：光在传播过程中，遇到不透明的物体，在物体的后面形成黑色区域即影子。
③日食月食的形成：当地球在中间时可形成月食。
如图：在月球后1 的位置可看到日全食，在2的位置看到日偏食，在3的位置看到日环食。
④小孔成像：小孔成像实验早在《墨经》中就有记载小孔成像成倒立的实像，其像的形状与孔的形状无关。
5、光速：光在真空中速度C=3×108m/s=3×105km/s；光在空气中速度约为3×108m/s。
光在水中速度为真空中光速的3/4，在玻璃中速度为真空中速度的2/3 。
二、光的反射1、定义：光从一种介质射向另一种介质表面时，一部分光被反射回原来介质的现象叫光的反射。
2、反射定律：三线同面,法线居中,两角相等,光路可逆.即:反射光线与入射光线、法线在同一平面上，反射光线和入射光线分居于法线的两侧，反射角等于入射角。
光的反射过程中光路是可逆的。
不发光物体把照在它上面的光反射进入我们的眼睛3、分类：（1）镜面反射：定义：射到物面上的平行光反射后仍然平行条件：反射面平滑。
应用：迎着太阳看平静的水面，特别亮。
黑板“反光”等，都是因为发生了镜面反射（2）漫反射：定义：射到物面上的平行光反射后向着不同的方向，每条光线遵守光的反射定律。
条件：反射面凹凸不平。
应用：能从各个方向看到本身不发光的物体，由于光射到物体上发生漫反射的缘故。
三、平面镜成像1、平面镜：成像特点：等大,等距，垂直，虚像①像、物大小相等②像、物到镜面的距离相等。
