紫外检测器使用说明书-液相色谱仪
目 录 第四部分 紫外检测器 前言 ....................................................... 1 1、安全操作注意事项 ................................................. 2 1.1 仪器使用的环境条件 ......................................... 2 1.2 日常使用与维修工作中的安全警示 ............................. 2 1.3 液流管路与流动相使用的注意事项 ............................. 2 2、紫外检测器性能与技术指标 ......................................... 4 2.1 基本技术指标 ............................................... 4 2.2 仪器的电源保险丝、模拟输出讯号、遥控启动和数据通信接口 ..... 4 3、紫外检测器的安装 ................................................. 7 3.1 基本液相色谱系统配置 ....................................... 7 3.2 液流管路的连接 ............................................. 8 3.3 电源和控制电缆的连接 ...................................... 10 3.4 机内微电脑自行控制的色谱系统 .............................. 10 4、紫外检测器的操作 ................................................ 12 4.1 工作状态模式 .............................................. 12 4.2 参数设置模式 .............................................. 12 5、维护与检修 ...................................................... 15 5.1 维修前的准备 .............................................. 15 5.2 现象与故障原因 ............................................ 16 5.3 流通池的清洗、更换和清污处理 .............................. 16 5.3.1 流通池内附留污物的冲洗 ............................... 16 5.3.2 流通池的更换 ......................................... 17 5.3.3 流通池的去污处理 ..................................... 18 5.4 氘灯的更换 ................................................ 19 5.4.1 氘灯下卸操作 ......................................... 20 5.4.2 新氘灯的安装 ......................................... 21 5.4.3 氘灯光轴的调整 ....................................... 21 5.5 更换保险丝 ................................................ 22 - 1 - 前言 紫外检测器采用了本公司发明的多项专利技术。平行双锥孔流通池，提高了光通量、降低了噪声和漂移。光学系统采用精密定位结构和热隔离技术，提高了光学系统的精确度和热稳定性。机内具有微电脑控制，可进行系统控制和数据数字化处理。数字化讯号输出提高了抗干扰能力并降低了信号畸变，避免了二次转换误差。 紫外检测器和高压恒流泵能很方便地与专用色谱工作站联机。工作站图形化界面能同时控制多达四台高压恒流泵以及紫外检测器，实现多元高压梯度洗脱和波长扫描等功能。优良的数字化处理能力可实现多种定性、定量分析；建立标准曲线及峰的处理；色谱数据的储存、建立数据库等。 紫外检测器与高压恒流泵可由机内的微电脑设置参数并控制运行。紫外检测器测量的光吸光度输出讯号可由色谱数据处理机进行液相色谱定波长吸收的定性、定量分析。 紫外检测器可以与其它通用工作站及其软件配合使用，但同时失去了对仪器的控制，检测精度也有所降低。因此建议使用专用色谱工作站。 紫外检测器在安装使用前，请用户详细阅读本说明书。若需咨询与帮助，请及时与本公司联系，以获得技术支持。 - 2 - 1、 安全操作注意事项 操作人员应具有液相色谱分析的专业知识和实际操作技能。在安装和使用仪器时应符合安全要求，并具备防护措施和器材。
1.1 仪器使用的环境条件 （1） 工作室内应清洁无尘，无易燃、易爆和腐蚀性气体。排风良好。 （2） 室温在15℃～30℃，检定过程中温度变化不超过3℃。 室内湿度在20％～85％RH范围内。 （3） 仪器应平稳地安放在工作台上，周围无机械震动、电磁和静电干扰，仪器接地良好。 （4） 电源电压为交流(220±22）V，频率为（50±0.5）Hz。 或者为交流(110±11）V，频率为（60±0.5）Hz（需经开关切换）。
1.2 日常使用与维修工作中的安全警示 仪器在通电前，应先检查电源是否正确稳定，尤其是电源切换开关位置是否正确(出于安全考虑，电源切换开关一般不连接)。如果电压超过允许范围则应配备500W以上的稳压电源。 仪器在通电使用时，禁止打开机盖、用手或物件撞击、触摸机内元器件。电缆不要混杂在一起，以免电磁干扰和短路。 液流管路的泄漏会渗浸入机内（如流通池），可导致漏电损坏器件与发生事故。 严禁打开氘灯罩、灯套筒、升降螺环，使氘灯暴露在外。严禁撞击氘灯使氘灯爆碎造成伤害。防止紫外辐射光对眼和皮肤的伤害。操作人员应采用防护眼镜和手套。 操作人员在配置、使用流动相溶剂时务必穿戴好工作服、手套和防护眼镜，以防止伤害。若溶剂喷溅外泄应及时收集清除，防止事故的发生。眼镜和皮肤等受到溶剂喷溅应立即用清水冲洗和进行医疗处理。
1.3 液流管路与流动相使用的注意事项 紫外检测器与高压恒流泵、色谱柱等连接的液流管路，请采用本公司提供 - 3 - 的不锈钢管及接头。在安装管路时应细心正确进行连接，避免出现缝隙而泄漏流动相或进入空气。接头处螺钉、螺母不要拧得过紧，以免滑口。 使用的流动相必须是HPLC级纯度，并经过滤孔0.45µm过滤器和脱气后吸入高压恒流泵输入色谱液流管路。 悬浮微粒或气泡在流经流通池时会阻塞流通池锥孔，在窗口形成污垢，而使检测器测定的吸光度大幅波动及噪声、基线漂移增加。在每次液相色谱系统分析工作开始前与结束后应冲洗液流管路和流通池，排除污物与气泡。 在更换流动相时，要注意前后二种流动相必须是可互相溶解的，如不互溶，必须采用与前后二种流动相能互溶的中间流动相进行过渡置换。过渡流动相清洗时间要超过四小时。 采用含盐缓冲溶液作流动相，盐溶解度随温度变化会出现沉淀。流动相中含有F、Cl离子能腐蚀不锈钢与石英流通池窗口。在使用上述流动相或分析高浓度样品后应立即对液流管路进行充分清洗。在1mL/min流量下清洗时间要超过四小时。 仪器在通电启动时，自动进行自检和波长校正等检测程序。检测是通过测量透过流通池光强度来校对氘灯发射光谱亮线656nm峰位置，因此流通池窗口上污垢、气泡或残留某些溶剂都会影响仪器自检波长校正的准确性。 操作人员应具备高效液相色谱专业知识和实践经验，了解流动相溶剂有关的物理化学特性和毒性、易燃、易爆性，在发生意外事故时能安全正确地进行处理。实验室应备有安全消防器材。 紫外检测器在出厂时，已用甲醇溶剂清洗。 - 4 - 2、 紫外检测器性能与技术指标 紫外检测器采用微电脑控制曲面衍射光栅光学系统、双孔微型流通池、光强度测量和数据输出电子系统。仪器通电启动后自动进行自检和波长校正程序。液晶显示器实时显示检测波长、吸光度、样品池与参照池透射光强度、运行时间、灯的开关及使用时间等。自检结束后，可用键盘按钮启动运行或设置参数。
2.1 基本技术指标 （1） 波长范围：190－600nm。 （2） 波长示值误差：不超过±2nm。 （3） 波长重复性：优于2nm。 （4） 光谱带宽：8nm。 （5） 基线噪声：不超过5 ╳ 10－5AU （ C18色谱柱， 甲醇1mL/min,254nm）。 （6） 基线漂移：不超过1 ╳ 10－3AU/h（C18色谱柱，甲醇1mL/min,254nm，仪器稳定后）。 （7） 最小检测浓度：不超过2 ╳ 10－8 g/ml(萘/甲醇溶液)。 （8） 线性范围：优于103。 （9） 滤波时间常数（秒）： 0.1 0.2 0.5 1 2
（10） 外形尺寸：450 mm ╳ 300 mm ╳ 160 mm（长 ╳ 宽 ╳ 高）。 （11） 重量：12kg。 （12） 电 源：交流(220V±22）V，频率为（50±0.5）Hz。 交流(110±11）V，频率为（60±0.5）Hz（需经开关切换）。
2.2 仪器的电源保险丝、模拟输出讯号、遥控启动和数据通信接口 （1） 电源保险丝：2A。 （2） 模拟输出：记录仪输出： 10mV； 数据处理机输出： 1V。

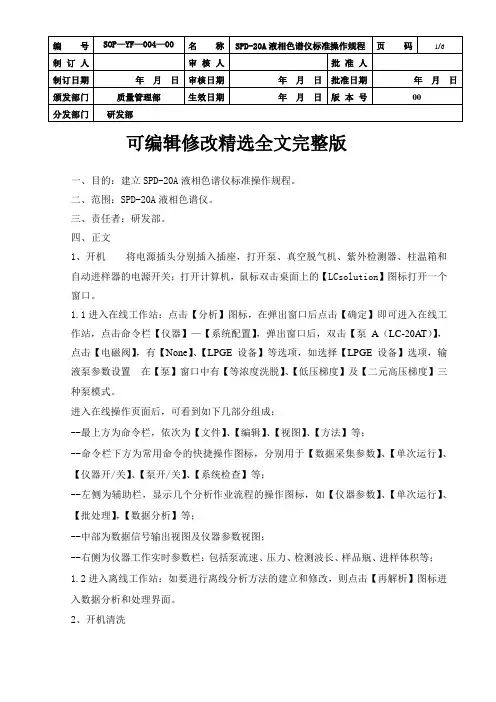

004-SPD-20A液相色谱仪标准操作规程【可编辑全文】
可编辑修改精选全文完整版一、目的：建立SPD-20A液相色谱仪标准操作规程。
二、范围：SPD-20A液相色谱仪。
三、责任者：研发部。
四、正文1、开机将电源插头分别插入插座，打开泵、真空脱气机、紫外检测器、柱温箱和自动进样器的电源开关；打开计算机，鼠标双击桌面上的【LCsolution】图标打开一个窗口。
1.1进入在线工作站：点击【分析】图标，在弹出窗口后点击【确定】即可进入在线工作站，点击命令栏【仪器】—【系统配置】，弹出窗口后，双击【泵A（LC-20AT）】，点击【电磁阀】，有【None】、【LPGE设备】等选项，如选择【LPGE设备】选项，输液泵参数设置在【泵】窗口中有【等浓度洗脱】、【低压梯度】及【二元高压梯度】三种泵模式。
进入在线操作页面后，可看到如下几部分组成：--最上方为命令栏，依次为【文件】、【编辑】、【视图】、【方法】等；--命令栏下方为常用命令的快捷操作图标，分别用于【数据采集参数】、【单次运行】、【仪器开/关】、【泵开/关】、【系统检查】等；--左侧为辅助栏，显示几个分析作业流程的操作图标，如【仪器参数】、【单次运行】、【批处理】，【数据分析】等；--中部为数据信号输出视图及仪器参数视图；--右侧为仪器工作实时参数栏：包括泵流速、压力、检测波长、样品瓶、进样体积等；1.2进入离线工作站：如要进行离线分析方法的建立和修改，则点击【再解析】图标进入数据分析和处理界面。
2、开机清洗2.1手动排气：在仪器参数设置界面中的【高级】-【自动排气】窗口进行选择和设置清洗的管路及时间后，打开A、B泵上的排空阀（open方向旋转90度），点击A、B泵面板上按钮【Purge】键，可对仪器管路进行冲洗。
2.2自动排气：在仪器参数设置界面中的【高级】-【自动排气】窗口设置【排气顺序】—【流动相名称】—【第1为流动相A、第2为流动相B、第3为流动相C及第4为流动相D】，排气时间均设置为3min，点击命令栏下【自动排气】图标，即可执行“自动排气”命令。
液相色谱仪检定方法及注意事项
液相色谱仪检定方法及注意事项 摘要：本文对液相色谱仪检定方法及检定中出现的问题，结合自己的工作经验进行了探讨。
关键词：液相色谱仪 检定1、概述液相色谱仪因分离效率高；应用范围广；分析速度快；样品用量少；灵敏度高等特点，在送药、食品、环境、材料等领域有了广泛的应用，成为各类研究室、实验室极为重要的仪器设备。
本文依据JJG705-2002《液相色谱仪》检定规程，以紫外—可见光检测器为例，结合实际工作对主要检定项目泵流量、柱箱温度、基线噪声、基线漂移、最小检测浓度、定性定量重复性的检定及检定中的注意事项说几点看法。
2、检定方法按规程要求设定流量、启动仪器，待压力稳定后在规定时间内收集流动相，同时用秒表计时，出口处用事先清洗称重过的容量瓶收集流动相，在天平上称重，重复测量3次，则流量设定值误差SS 和流量稳定性误差SR ，公式如下： %100/)(⨯-=-S S S F F m F S%100/)(min ⨯-=--m S F F x Fma S 式中：F m -F m =（W 2-W 1）/（e t ·t ），流量实测值，ml/min ； W 2-容量瓶+流动相的质量，g ；W 1-容量瓶的质量，g ；e 1-实验温度下流动相的密度,g/cm 3；t-收集流动相的时间，min ；min /，ml F m 值同一组测量的算术平均--； Fs 流量设定值，ml/min ；Fmax-同一组测量中流量最大值，ml/min ；Fmin-同一组测量中流量最小值，ml/min ；2.2注意事项2.2.1收集流相和计时由一个人完成，减少计时误差；因甲醇容易挥发，收集时用封口胶密封容量瓶瓶口，收集完一瓶后立刻称量，收集的流动相在换算成体积后保留小数点后三位，最后结果保留小数点后一位。
2.2.2如果实际流速低于设定值，清洗或更换单向阀，过滤头；如果流速过高，检查流速补偿和压缩补偿调节是否失灵，如果流量不稳，检查泵头内是否聚集气泡，打开放空阀，让泵在高流速下运行，排除报泡；检查泵头是否松动，拧紧泵头固定螺丝，检查输液管路漏液或部分堵塞，需逐段管路进行排除。
357_戴安U3000分析型液相色谱仪使用标准操作规程
题目戴安U3000分析型液相色谱仪使用标准操作规程制定审核批准制定日期审核日期批准日期颁发部门质量部颁发数量份生效日期分发单位质检科、工程设备科1、目的：建立戴安U3000分析型液相色谱仪标准操作规程。
2、适用范围：本规程适用于戴安U3000分析型液相色谱仪的操作。
3、责任人：使用者。
4、内容：4.1准备工作4.1.1流动相的超声过滤，样品的前期处理。
4.1.2在线清洗液的更换（10%的甲醇水溶液，一周2次）。
4.2开机4.2.1插上仪器，电脑的各电源线。
4.2.2依次打开稳压器，电脑，泵，自动进样器，紫外检测器的电源。
4.3各部件的准备操作4.3.1在电脑上启动“服务监视器”，然后双击桌面的变色龙图标“chromeleon”打开软件。
4.3.2点击快捷方式见“默认面板”进入面板的设置。
4.4进入泵的面板：4.4.1点击“连接”；在流动相A、B、C、D选择将要做的（比如要用A相，就把它设置成100%）4.4.2将仪器的“Purge”阀拧开，点击软件上的“purge”进行排气泡（若没进行更换流动相，可以不用排气泡），大约4分钟后；再次点击“purge”停止排气泡，（purge设置3.00ml/min）将仪器的“Purge”阀拧紧即可；4.4.3将流速设置1.00ml/min（根据实际需要自己设置相应的流速），将压力的下限值设在8个左右，上限值设置280左右；打开泵的流速。
4.5进入自动进样器的面板4.5.1点击连接，在“温箱控制”设置实际所需要的稳定值4.5.2若注射器内有气泡，点击“灌注针”进行气泡的排除；若针需要清洗，点击“清洗针”4.5.3若要进行满环进样（20uL），点击“更多选项”，在“进样模式”选择“FullLoop”否则选择戴安U3000分析型液相色谱仪使用标准操作规程编码：QL-SB-SOP-357-00 “Partial”;4.6进入紫外检测器的面板4.6.1点击“连接”4.6.2点击“紫外灯”将氘灯打开（若需要可见光，请点“可见灯”）4.6.3在“波长”栏设置实际所需要的波长4.7采集波长在灯打开3分钟后，点击快捷方式键蓝色的圆点，在弹出的窗口选择紫外“UV”，点击确定，即开始采集基线。
watersarc高效液相色谱仪说明书
watersarc高效液相色谱仪说明书摘要：1.引言2.watersarc 高效液相色谱仪概述3.色谱仪的部件和特性4.色谱仪的操作流程5.色谱仪的维护和保养6.结论正文：【引言】高效液相色谱仪（High Performance Liquid Chromatography，HPLC）是一种分离和分析样品的方法，被广泛应用于化学、生物、环境等领域。
watersarc 高效液相色谱仪是Waters 公司推出的一款高性能液相色谱仪，具有卓越的性能和可靠性。
【watersarc 高效液相色谱仪概述】watersarc 高效液相色谱仪采用先进的设计理念和技术，具有高灵敏度、高分辨率、高效率等特点。
该仪器主要由输液系统、分离系统、检测系统和数据处理系统组成，可以满足各种分析需求。
【色谱仪的部件和特性】1.输液系统：输液系统包括高压泵、进样器和流动相。
高压泵提供稳定的流速，进样器可以精确控制样品的进样量，流动相则帮助样品在色谱柱中进行分离。
2.分离系统：分离系统是色谱仪的核心部分，主要包括色谱柱和填料。
色谱柱根据样品的特性选择合适的填料，以实现样品的有效分离。
3.检测系统：检测系统用于检测经过色谱柱分离后的样品。
常用的检测器有紫外检测器、荧光检测器和质谱检测器等，根据样品的特性选择合适的检测器。
4.数据处理系统：数据处理系统负责收集、处理和分析检测到的数据，可以提供实时的数据和结果。
【色谱仪的操作流程】1.准备样品：将待分析的样品进行处理，使其符合进样要求。
2.安装色谱柱：根据样品的特性选择合适的色谱柱，并正确安装在色谱仪上。
3.配置流动相：根据色谱柱的特性和样品的性质，选择合适的流动相，并进行配置。
4.启动高压泵：启动高压泵，使流动相在色谱仪中循环。
5.进样：将样品加入进样器，通过进样器将样品送入色谱柱。
6.检测：开启检测器，检测经过色谱柱分离后的样品。
7.数据处理：使用数据处理系统对检测到的数据进行处理和分析。
液相色谱仪原理及使用操作规程、原子吸收仪使用规程
液相色谱仪原理及使用操作规程原理液相色谱法就是同一时刻进入色谱柱中的各组分，由于在流动相和固定相之间溶解、吸附、渗透或离子交换等作用的不同，随流动相在色谱柱中运行时，在两相间进行反复多次（103～106次）地分配过程，使得原来分配系数具有微小差别的各组分，产生了保留能力明显差异的效果，进而各组分在色谱柱中的移动速度就不同，经过一定长度的色谱柱后，彼此分离开来，最后按顺序流出色谱柱而进入信号检测器，在记录仪上或色谱数据机上显示出各组分的色谱行为和谱峰数值。
测定各组分在色谱图上的保留时间（或保留距离），可直接进行组分的定性；测量各峰的峰面积，即可作为定量测定的参数，采用工作曲线法（即外标法）测定相应组分的含量。
液相色谱仪工作原理图高效液相色谱仪是实现液相色谱分离分析过程的装置，如上图所示。
贮液器中存贮的载液（用作流动相的液体常需除气）经过过滤后由高压泵输送到色谱柱入口（当采用梯度洗脱时，一般需用双泵系统来完成输送）。
样品由进样器注入载液系统，而后送到色谱柱进行分离。
分离后的组分由检测器检测，输出信号供给记录仪或数据处理装置。
如果需收集馏分作进一步分析，则在色谱柱出口将样品馏分收集起来，对于非破坏型检测器，可直接收集通过检测器后的流出液。
其中输液泵，色谱柱及检测器是仪器的关键部件。
仪器使用操作步骤1、打开主机（Waters1525泵）；待泵稳定后（大约需要2~5秒钟，即有两次“嘀”的响声）打开紫外检测器；检测器预热需要6~10min钟的时间，在此时间内你可以执行第2步操作。
2、打开电脑（电脑必须进入英文界面）待检测器稳定后，方可打开Breeze应用程序，应用程序有个自检过程（需要1～2分钟）。
3、建立新方法（打开Breeze程序时，系统默认为上次使用的方法和文件名。
如果需要建立新的文件名和方法，你可以继续下一步操作）：（1）点击“Manage Breeze”按钮→“Make a new project”→“Next”→在“project Name”框内输入新的文件名，也可以在“comment”内输入需要说明的一些注释，也可以不填→“Finish”；（2）建好新的文件夹后，还要转换到该文件夹中，即在“Manage Breeze”界面下点击“change project/user”按钮→在project内选择刚建立的或是需要的文件名→“OK”；（3）此时已经在刚建立的新文件夹下，那么，现在应该再建立一个新的方法，操作步骤是：①、点击“View Method”→选择“LC或GPC”→点OK→点击“pump”在“Isocratic<等度> Flow A/B”内输入A/B流动相的比值（例如：A：B=70：30 且流速为1ml/min，那么，就在A下输入0.7，在B下输入0.3；再如A：B=70：30 且流速为0.8mL/min，那么，就在A下输入0.56，在B下输入0.24；依此类推）；②、点击“UV Det（紫外检测器）”→选择“Channel1”→在“wavelength/nm”框内输入检测波长；（4）保存新方法，点击菜单栏中的“File”选择“save As...”→在“Name”框内输入刚建立的新方法的名称，如“LC method1”，然后点击“save”按钮，即可保存刚刚设立的各项色谱条件。
液相色谱仪技术参数
液相色谱仪（紫外检测器）1．应用范围：广泛用于制药、食品、环保、化工行业的研发及各种常规分析2．配置要求：2.1四元梯度泵（内置脱气系统）1台2.2自动进样器1台2.3柱温箱1个2.4紫外检测器1台2.5变色龙色谱软件1套2.6色谱柱（规格C18,5UM,4.6x250MM）1根2.7保护柱1个2.8保护柱芯2个2.9样品瓶200个2.10品牌电脑工作站1套2.11激光打印机1台3、技术要求3.1四元泵3.1.1流量范围：0.001~10.000 mL/min，步进0.001 mL/min★3.1.2最大压力62Mpa3.1.3流量准确度：<0.1%★3.1.4流量精密度：<0.05%3.1.5 梯度混合精确度：< 0.15%3.1.6 溶剂种类：4种3.1.7泵清洗系统：主动式单独流路清洗柱塞3.1.8液滴计数器：自动监控泵漏液情况和泵清洗液情况3.2 自动进样器：★3.2.1 兼容孔板及常规样品瓶3.2.2 进样方式：无样品损失，无残留3.2.3 进样体积：0.01~100μL3.2.4 进样体积准确度：≧0.5%★3.2.5 交叉污染：0.004%★3.2.6自动防沉淀振摇及侧移功能3.2.7 在线稀释和在线衍生功能3.3 柱温箱3.3.1安全性能：具备防止误开门功能，内置温度、湿度、气体传感器，在线监测泄露情况。
3.3.2温控范围：5~80℃3.3.3温度准确度：优于±0.5℃3.3.4温度稳定性优于±0.5℃3.3.5温度精度：优于±0.5℃★3.3.6容量：最多12支色谱柱★3.3.7预留额外的六通阀或十通阀位置，可用于在线样品前处理等应用3.4 紫外检测器3.4.1频带宽度：6 nm at 254 nm3.4.2 波长范围：190-900 nm★3.4.3 波长精确度：±0.1 nm3.4.4灯：氘灯、钨灯（可选配），均具温度监控功能，自动识别包括序列号在内的所有信息★3.4.5 数据采集频率：100HZ★3.4.6 自动校正：D-alpha线法自校正，氧化钬滤光器验证★3.4.7 流通池具备自动温度调节功能3.5 软件:3.5.1操作系统:可兼容Windows XP和windows Vista★3.5.2色谱控制分析数据库:通过高性能USB方式和电脑进行数字信号传输,可编制分析方式和顺序，兼容Microsoft Access、Oracle、Microsoft SQL Server多种数据库平台。
安捷伦1100液相色谱仪的使用说明书
（五） Ａｇｉｌｅｎｔ １１００ ＬＣ维护保养
１ 色谱柱长时间不用 存放时 柱内应充满溶剂 两端封死 如ＡＣＮ适于反相色谱柱 正相 色谱柱用相应的有机相
２ 对于手动进样器 当使用缓冲溶液时 要用水冲洗进样口 同时搬动进样阀数次 每次数 毫升
点击Ｏｋ进入下一画面
５ 柱温箱参数设定： 在”Ｔｅｍｐｅｒａｔｕｒｅ”下面的方框内输入所需温度，并选中它，点击”ｍｏｒｅ＞＞” 键，如图所示，选中”Ｓａｍｅ ａｓ ｌｅｆｔ”－－－使柱温箱的温度左右一致 点击ｏｋ进入下一画面
６ ＶＷＤ检测器参数设定： 在”Ｗａｖｅｌｅｎｇｔｈ”下方的空白处输入所需的检测波长，如２５４ｎｍ， 在”Ｐｅａｋ ｗｉｄｔｈ （Ｒｅｓｐｏｎｓｅ ｔｉｍｅ）”下方点击下拉式三角框，选择合适的响应时间， 如＞０．１ｍｉｎ （２ｓ） 在Ｔｉｍｅｔａ ｂｌｅ 中可以 Ｉｎｓｅｒｔ 一行 输入随时间切换的波长 如１ｍｉｎ
在 Ｆｌｏｗ 处输入流量，如１ｍｌ／ｍｉｎ 在 Ｓｏｌｖｅｎｔ Ｂ 处输入７０．０，（Ａ＝１００－Ｂ） ，也可Ｉｎｓｅｒｔ 一行”Ｔｉｍｅｔａｂｌｅ” ，编辑梯度 在 Ｐｒｅｓｓｕｒｅ Ｌｉｍｉｔｓ Ｍａｘ 处输入柱子的最大耐高压 以保护柱子 单击Ｏｋ进入下一画面
４ 自动进样器参数设定： 选择合适的进样方式， 如图所示 进样体积 １．０ｕｌ ，洗瓶位置为６号 “Ｓｔａｎｄａｒｄ Ｉｎｊｅｃｔｉｏｎ”－－－－ 只能输入进样体积 此方式无洗针功能 Ｉｎｊｅｃｔｉｏｎ ｗｉｔｈ Ｎｅｅｄｌｅ Ｗａｓｈ －－－－ 可以输入进样体积和洗瓶位置 此方式针从样品瓶抽完样品后 会在洗瓶中洗针 Ｕ ｓｅ ｉｎｊｅｃｔｏｒ ｐｒｏｇｒａｍ －－－可以点击Ｅｄｉｔ 键进行进样程序编辑
LC-100Plus液相色谱仪 说明书
沪制 02290081号使用说明书安装使用产品前请仔细阅读LC-100Plus液相色谱仪上海伍丰科学仪器有限公司付印声明此说明书之内容，修改时将不经通告。
本企业对此说明书中所例材料用于其它目的的可营销性及适用性，不作任何保证，或者默许的保证。
对因此引起的由于使用本材料造成的意外或导致的损坏，本企业将概不负责。
未经本企业的事先书面许可，此说明书之部分或全部均不准复印、翻印或译成它种语言。
安全须知警告信息是提醒您注意可能招致您或他人受到伤害或损坏本仪器的环境和条件。
Array说明信息是提醒您值得关注的重要信息或留意可能会影响本仪器正常工作的环境和条件。
主要原材料供应商伍丰LC-100Plus智能液相色谱仪所用材料及其相关配件均来自世界上著名生产厂商，与其他国际知名液相色谱生产厂家一致，并采用世界先进的加工工艺和技术从而保证了伍丰仪器的产品具有卓越而可靠的品质。
主要的原材料供应商如下：说明LC-100Plus液相色谱仪的数据处理设备，推荐选配WS-100色谱工作站（上海伍丰科学仪器有限公司制造）CD P系列色谱数据处理机（上海伍丰科学仪器有限公司制造）。
这二种设备与LC-100Plus仪器之输出信号完全匹配，能最有效的保证数据采集及处理的准确性。
特别是WS-100色谱工作站采用数字化通信系统，信号动态范围达到106，改变了目前液相色谱需经多重的模数转换带来的信号畸变和干扰，并可在在个人电脑上就可控制液相色谱进行各项操作。
若选配其它型号的色谱数据处理设备，由此引起的信号不匹配而造成数据误差乃至系统故障。
请用户自负后果。
说明由上海伍丰科学仪器有限公司推荐的LC-100PLUS液相色谱仪相关的配件和附件都由本公司经严格测试后认可。
由于用户选择其它品牌或型号的配件和附件，因而引起的相关产品质量，并导致的系统故障。
请用户自负后果。
说明每台LC-100PLUS型液相色谱仪出厂时都必需并经过严格的检验，同机附有检验结果和原始谱图，检验结果符合国家计量检定规程JJG705-2002 《液相色谱仪》及企业标准Q/TOPG03-2004《LC-100PLUS液相色谱仪》。
岛津LC-10AT液相色谱仪标准操作规程
岛津LC-10AT液相色谱仪岛津LC-10AT液相色谱仪标准操作规程一、运行前操作1，开稳压器2，开泵，紫外检测器，柱温箱，系统控制器，电脑电源3，开电脑，开软件CLASS-VP INSTRUMENT 1 ,嘀声连机成功。
二、使用操作1，设色谱分析条件1）file-method-new/open/save2)instrument setup(设定各单元的参数)A.pump单元运行模式：isomrantic（ISO）等浓度binary gradient（B.GE）梯度low pressure binary gradient 低压梯度B.紫外检测wavelength ch 设波长acquisition channel 采样通道run 设采样运行时间C. SCL-10 A VP 单元：是否外部触发（trigger）D. time program 一般做梯度时使用2，准备分析3，进样分析1）待仪器稳定，preview观察基线，基线平稳control－single run，运行单样品autoincrementmethoddatastart－－显示waiting for trigger 后开始进样进样阀调 load位－－加样10微升（确保无气泡）－－按检测器调零键zero－－进样阀，inject位－－色谱开始工作2）工作－－stop3）4）分析，自动打印5）下一个样品，每个样品间隔5min4，关机用流动相洗20－30min，如长期不用，再用甲醇洗20－30min 后关闭软件－计算机主机－显示器－泵－检测器－柱温度箱－控制器注意事项：1，先退软件后断电源2，压力匀>15MPa3，流动相用毕泵不动4，管内无泡5，流速每次升高0.1min/ml，退出系统时，压力每次逐次降低才可。
液相色谱仪操作及原理
液相色谱仪操作及原理液相色谱仪（Liquid Chromatography，LC）是一种常用的分析技术，用于分离和测定混合物中的化合物。
它的操作原理基于样品在流经填充物时与填充物相互作用，并以不同的速度移动。
以下是液相色谱仪的操作步骤及其原理：操作步骤：1. 准备样品：将待测样品准备成溶液，并以适当的方法预处理，如稀释、萃取等。
2. 准备填充物：选择合适的填充物，并将其装填进色谱柱中。
填充物的选择根据分离物质的性质和需求。
3. 装载样品：将样品溶液使用注射器加载到色谱柱中，通常通过自动进样器进行。
4. 运行液相色谱仪：启动液相色谱仪，使流动相从色谱柱中流经。
流动相可以是不同溶剂或缓冲溶液的混合物。
流动相的选择也取决于待测物质的性质。
5. 检测和记录数据：样品分离过程中，通过检测器（如紫外可见光灯、荧光检测器、质量分析仪等）检测分离出的各组分，记录并分析检测结果。
操作原理：液相色谱仪的操作原理基于样品与填充物的相互作用以及溶剂的选择。
填充物通常是一种多孔性材料，具有大量的表面积，可与样品中的分离物质发生化学或物理相互作用。
在运行液相色谱仪时，样品中的化合物在与填充物相互作用的同时，也与流动相相互作用。
由于不同分离物质与填充物和流动相之间的相互作用不同，它们在色谱柱中的停留时间也不同。
较强的相互作用会导致较长的停留时间，而较弱的相互作用会导致较短的停留时间。
通过控制流动相的组成和流动速度，可以使待测物质在色谱柱中以不同的速率移动，从而实现样品中各成分的分离。
检测器可以检测到每个组分的浓度，进而得到分离出的组分的浓度和峰面积等信息。
根据这些信息，可以定量分析样品中各组分的含量或确定未知化合物的结构。
需要注意的是，在实际操作中，操作条件和仪器设置可能会因分析需要而有所不同。
因此，在使用液相色谱仪进行操作时，应根据具体实验要求和仪器特性进行适当调整和操作。
