彩色无纸记录仪使用说明书
目录一、功能特点-------------------------------------------------------------------------------------------------------1二、技术指标-------------------------------------------------------------------------------------------------------3三、功能和操作----------------------------------------------------------------------------------------------------7四、安装与接线--------------------------------------------------------------------------------------------------47五、通讯-----------------------------------------------------------------------------------------------------------51一、功能特点◆本仪表显示信息量大、操作简单、界面友好，下面是主要功能特点：◆无笔、无纸记录，日常维护工作量非常小，运行费用低；◆采用进口5.4英寸320*240点阵TFT高亮度彩色图形液晶显示屏，CCFL背光、画面清晰、色彩绚丽、宽视角，屏幕亮度自由调节；◆采用高速、高性能32位ARM微处理器，画面响应时间小于0.2秒，可同时实现12路信号采集、记录、显示和报警；◆采用32M大容量的FLASH闪存芯片存贮历史数据，掉电永不丢失数据；根据记录间隔的不同，可存储72个小时至720天的数据；◆全隔离万能输入，可同时输入多种信号，无需更换模块，通过软件组态即可。
1.标准Ⅱ型、Ⅲ型电流、电压信号：0～10ｍＡDC，0～5ＶDC，1～5ＶDC，4～20ｍＡDC；2.热电偶：包括常用的S、B、K、T、E、J、R、N、WRE、F1、F2等型号；3.热电阻：包括PT100、Cu50、Cu53、BA1、BA2等五种型号；4.毫伏信号：0～20mV，0～100mV；5.电阻信号：0～350Ω；6.频率信号：0～10KHZ；7.提供标准：4～20mA输出；8.根据用户要求定制各种特殊信号。
显示工程量数据的数值范围更宽，可显示5位数值：-9999～19999；◆可以组态、显示工程位号，工程单位，流量累积；◆具有闪光报警显示，同时指示各路通道的下下限、下限、上限、上上限报警；12路继电器报警输出。
◆显示精度高：数字、曲线及棒图显示基本误差为±0.2%FS ；◆12路温压补偿，支持补偿信号输入、常数可选，提供多种补偿模型，如过热蒸汽，饱和蒸汽、压力补偿等常用补偿模型；◆支持真空度科学计数法显示；◆横竖两种曲线走纸模式；◆4组曲线显示组合，自由曲线搭配，自定义曲线颜色；◆内置GB2312二级汉字字库，包含6500个汉字；◆全新输入法，操作方便。
支持汉字拼音输入，数字、英文、特殊符号、上下标等选择输入，采用国际标准编码，解决特殊单位及汉字位号的输入问题。
汉字位号、单位自定义组合输入；◆支持外接微型打印机，手动打印数据、曲线，自动定时打印数据，满足用户现场打印的需求；◆配备标准USB接口，支持USB1.1、2.0优盘，支持FAT16/FAT32文件系统。
历史数据转存快捷方便；◆标准串行通讯接口： RS485和 RS232C；◆10M Ethernet标准RJ45接口。
支持标准ModBus RTU通讯协议，标准ModBus TCP通讯协议，提供多种数据类型，如百分量、工程量、累积量等，除支持本公司的数据管理软件外，还支持iFix、组态王、MCGS、PCAuto等流行组态软件，无需专用驱动；◆采用新型开关电源，能在交流电源85VAC～265VAC范围内正常工作；◆提供变送器+24VDC隔离配电，简化了系统，节约了费用；◆集成硬件实时时钟，掉电情况下时钟也能准确运行，仪表硬件时钟方便了企业计量管理；◆全铝密封外壳及内部屏蔽板，保证仪表在恶劣的环境中正常工作。
二、技术指标显示器： 5.4英寸TFT彩色图形液晶显示屏、320*240点阵、CCFL背光，宽视角。
基本误差：0.2%F.S输入规格：全隔离万能输入： 1～12通道信号输入，通道间全隔离，隔离电压大于400V 输入阻抗：电流：250Ω，电压>1MΩ；热电阻：要求三线电阻平衡，引线电阻<10Ω。
电压：(0～5)V、(1～5)V、mV信号；电流：(0～10)mA、(4～20)mA；热电阻： PT100、Cu50、BA1、BA2；热电偶：S、B、K、T、E、J、R、N、F1、F2、WRE；输出规格：传感器配电：24VDC，负载能力≤700Ω；公共配电端子≤100mA/路,最多12路配电；单独隔离配电≤25mA/路,最多4路隔离配电；模拟输出：4-20mA输出；12路可组态继电器触点输出：触点容量为3A、250VAC（阻性负载）：报警输出：上上限、上限、下限、下下限。
补偿运算：蒸汽………根据IFC67公式计算蒸汽密度补偿饱和蒸汽与过热蒸汽的质量流量或热流量。
一般气体……温度、压力补偿测量标准体积流量。
天然气………温度、压力补偿测量标准体积流量。
液体………温度补偿测量标准体积流量或质量流量。
补偿范围：蒸汽：压力 0.1～4.5MPa温度 100～500℃密度 0.1～100Kg/m3比焓 2508～3224KJ/Kg一般气体：压力 0～60MPa温度 -100～500℃液体：温度－100～500℃累积范围：0～通讯、打印：通讯接口：RS232C或RS485波特率：1200、2400、9600、57600打印接口：RS232C直接连接微型打印机记录时间：记录间隔：1、2、5、10、15、30、60、120、240秒可选。
记录长度：八笔记录，72小时/笔（记录间隔1秒）～720天/笔（记录间隔4分）。
记录间隔可根据对象的不同而不同：对于变化缓慢的信号如温度，其记录间隔可取得大些，如 30 秒；而对于变化比较快的信号如流量，其记录间隔可取 1～5 秒；其他如液位信号，其记录间隔可取1～10秒。
数据备份和转存：128M、256M 、512M、1G、2G及更大U盘可选热电偶冷端补偿误差：±1℃断电保护时间：内置FLASH存储器保护参数和历史数据，断电后可永久保存。
集成硬件时钟，掉电后也能准确运行。
时钟误差：±1分/月供电电源：开关电源 85VAC～265VAC，50Hz±5%环境温度：0～50℃环境湿度：0～85%RH三、功能和操作1、按键功能操作说明如图所示，操作键盘的各个键在实时显示画面和组态画面具有不同的功能。
翻页键：按照下图的顺序，按翻页键可以切换到不同的实时显示画面；2、键盘操作◆追忆左键：历史数据向前追忆或向前移动光标；◆追忆右键：历史数据向后追忆或向后移动光标；◆通道键：切换通道，选择或调整数据；◆时标键：切换时标，选择或调整数据；◆确认键：确认输入；◆组合键：同时按翻页和确认键进入组态区；3、总貌画面3.1功能介绍如下图所示，显示1-12路通道（可组态）的实时数据和报警状态，画面介绍如下：1：总貌，可以在系统组态中输入设备名称，在此处即可显示您所使用的设备名称。
2：位号，表示显示通道对应的工程位号，可以是汉字、字母和数字，可自由组态；3：累积量，当用户在组态里设置流量功能，在这里显示该通道的累积量。
4：单位，显示该通道的工程单位，可自由组态；5：总貌数显，显示该通道的工程量数据；6：报警状态由上至下分别表示：上上限报警指示，变红表示超限报警；上限报警指示，变红表示超限报警；下限报警指示，变红表示超限报警；下下限报警指示，变红表示超限报警。
3.2操作◆按切换到多通道棒图画面；◆同时按住和两秒钟，进入组态画面。
4．棒图画面4.1功能介绍如下图所示，显示1-12路通道的（可组态）数据百分比棒图，画面介绍如下：1：位号，表示显示通道对应的工程位号；2：棒图，填充区域表示目前数据在量程中占的百分量。
3：工程量数据，为该通道的当前工程量数据。
4：本通道报警：上上限指示标志，变红表示超限报警限；上限指示标志，变红表示超限报警限；下限指示标志，变红表示超限报警限；下下限指示标志，变红表示超限报警限。
4.2 操作◆按切换到实时曲线画面；◆同时按住和两秒钟，进入组态画面。
5．实时曲线画面5.1功能介绍如下图所示，根据曲线组合设置，同时显示四个通道的实时曲线和数据，画面介绍如下：1：每栅格表示的时间间隔；2：循环标志，循环显示打开，每隔5秒自动切换下一组曲线；3：曲线组合，显示当前曲线组合名称（每个曲线组合可以包括4条曲线，用户可以根据自己的需要将有关联的通道放在一个曲线组合，便于通道组之间数据的比较。
）。
4：单位，显示该通道数据单位；5：超限报警指示，从上至下每个方块依次为上上限、上限、下限、下下限的超限报警标志；红色表示报警；6：曲线显示选择，“√”为显示，“x”为隐藏。
5.2 操作◆按切换曲线组合；◆按，打开或关闭循环显示功能；◆按移动光标；◆按显示或消隐曲线；◆按切换到曲线追忆画面；◆同时按住和两秒钟，进入组态画面。
6．历史曲线追忆画面6.1功能介绍如下图所示，根据曲线组合设置，同时显示各通道的历史数据和曲线，画面介绍如下：1：追忆游标，指示画面上任意点的追忆时间，移动追忆游标可以阅读屏幕上。
在连续追忆状态下，连续按，加速追忆；当光标移至屏幕边缘时，向前或向后更新1/3的历史数据。
2：功能标志，显示标志，表示连续追忆状态；显示标志，表示定点时间追忆状态。
按“确认”键切换；3：追忆时间，表示“年-月-日时-分-秒”。
对应追忆游标指示时间；4：曲线显示选择，在连续追忆状态下“√”为显示，“x”为消隐。
6.1.1连续追忆状态（显示标志时）以当前追忆时间为标准,追忆左键向前追忆数据,追忆右键向后追忆数据；6.1.2定点追忆状态（显示标志时）●用移动光标，、可以任意选择追忆的时间；●按键，数据追忆至指定时间，并自动将追忆状态切换回连续时间追忆状态；6.2 操作◆按通道键切换曲线组合；◆按时标键（显示标志时）切换时标，可以按2、4、8倍记录间隔缩放曲线；◆按“确认”键切换连续追忆状态和定点追忆状态；◆按翻页键进入报警列表画面；◆同时按住翻页键和确认键两秒钟，进入组态画面。
7．报警列表画面7.1功能介绍如下图所示，显示15条各个通道的报警记录，画面介绍如下：1：产生报警的通道号。
73VR3100 无纸记录仪 说明书
无纸记录仪无纸记录仪机型: 73VR3100－①－② ①、②在下列代码中选择。
（例如: 73VR3100－N－M2）・请用订购表格（No: ESU－7397）指定所使用的I/O模块 和通讯模块。
①语言N: 日文E: 英文②供电电源◆交流电源M2: 100～240V AC (允许电压范围 85～264V AC、47～66Hz)◆直流电源R: 24V DC (允许电压范围 ±10%、纹波系数 10%p-p以下)・嵌式交流电流传感器（机型: CLSB－□）・嵌式交流电流传感器（机型: CLSE－□）・专用电缆线（机型: CLSA－08C）（CLSA－08、12用）・闪存卡注）保存73VR3100的数据时，须预备闪存卡。
请务必使用下述所指定的闪存卡。
使用本公司指定之外的闪存卡时，不在保证范围之内。
・厂商: Hagiwara Sys-Com 机型: CFI－□□□□DG、MCF10P－□□□□S 容量: 128MB～1GB・厂商: Apacer Technology 名称: CFCIII 机 型: AP－CF□□□□E3ER－ETNDNR 部件编号: 256MB 81.2A010.1H10C 512MB 81.2B010.1H10C 1GB 81.2E010.1H10C 容量: 256MB～1GB注）相关产品的详细规格，请参照各自的规格书（闪存卡无规格书）。
CD（1盘）・安装零件（2个）73VR3100使用R3系列的I/O模块。
适用的I/O模块如下所述。
请用订购表格（No: ESU－7397）指定所使用的I/O模块。
要使所选择的I/O模块的总消耗电流为560mA（持续）。
每个模块的详细规格请参照各模块的规格书。
R3－①②①模块的类型SS4: 直流电流输入4点SS8: 直流电流输入8点SS8N: 直流电流输入8点（通道间非隔离）SS16N: 直流电流输入16点（通道间非隔离）SV4: 直流电压输入4点SV4A: 直流电压输入4点（低电压）SV4B: 直流电压输入4点（高电压）SV4C: 直流电压输入4点（高电压、±50V）SV8: 直流电压输入8点SV8A: 直流电压输入8点（低电压）SV8B: 直流电压输入8点（高电压）SV8C: 直流电压输入8点（高电压、±50V）SV8N: 直流电压输入8点（通道间非隔离）SV16N: 直流电压输入16点（通道间非隔离）TS4: 热电偶输入4点TS8: 热电偶输入8点RS4: 热电阻输入4点RS8: 热电阻输入8点MS4: 电位器输入4点MS8: 电位器输入8点DS4: 配电器输入4点（备有2线制变送器用电源）DS4A: 配电器输入4点（备有2线制变送器用电源开关）DS8N: 配电器输入8点（通道间非隔离）CT4: CT（交流电流）输入4点CT4A: 交流电流输入4点（用于嵌式交流电流传感器CLSA）CT4B: 交流电流输入4点（用于嵌式交流电流传感器CLSB）CT4C: 交流电流输入4点（用于嵌式交流电流传感器CLSB－R5）CT8A: 交流电流输入8点（用于嵌式交流电流传感器CLSA）CT8B: 交流电流输入8点（用于嵌式交流电流传感器CLSB）CT8C: 交流电流输入8点（用于嵌式交流电流传感器CLSB－R5）PT4: PT（交流电压）输入4点CZ4: 零相变流器（ZCT）输入4点WT4 : 电量输入4点WT4A: 电量输入4点（用于嵌式交流电流传感器CLSA）WT4B: 电量输入4点（用于嵌式交流电流传感器CLSB）WTU: 多功能电量输入2点LC2: 应变计输入2点PA2: 旋转式编码器输入2点（速度・位置）PA4: 高速脉冲输入4点PA4A: 高速累计脉冲输入4点PA4B: 低速累计脉冲输入4点PA8: 累计脉冲输入8点PA16: 累计脉冲输入16点DA16: 光电隔离输入16点（13V DC）DC16: 继电器输出16点（最多可安装2台开关量输出模块）AS4: 直流电流输入报警4点AS8: 直流电流输入报警8点AV4: 直流电压输入报警4点AV8: 直流电压输入报警8点AT4: 热电偶输入报警4点AR4: 热电阻输入报警4点AD4: 配电器输入报警4点DM: 填充模块（R3－DM不能选择通讯方式代码）②通讯方式S: 单路W: 双路（使用通讯模块时，请选择通讯方式代码W。
无纸手动操作记录仪使用说明书
3、仪表的安装（1）、在表盘上安装仪表的方法按照不同仪表所需的开孔尺寸在盘面上开好对应尺寸的安装孔，将密封圈套在仪表上，再将仪表嵌入到开好的安装孔中，然后将面板安装固定夹装在盘面后面，卡在仪表上下两面，向前推动这两个固定夹，使仪表固定在盘面上，再剥掉显示屏上的保护膜即可（如果在同一表盘上安装多台仪表，应参考上图中推荐的仪表间外型尺寸尺寸类型A型B型C型宽1608096高8016096深110110110选择菜单时，用于确认菜单中的选择项修改参数时，用于确认新设定的参数值画面显示时，配合“▲”键可进组态菜单页显示历史数据时，用于确认下一步要修改的追忆时间设定参数时，配合“ ”键用于移动小数点的位置选择菜单时，用于光标下移修改参数时，用于减少光标指定处的数值测量显示时，用于同一通道显示画面的翻页修改追忆时间时，用于减少光标指定处的时间值选择菜单时，用于光标上移修改参数时，用于增加光标指定处的数值修改追忆时间时，用于增加光标指定处的时间值选择菜单时，用于光标左移设定参数时，用于光标左移修改追忆时间时，用光标左移显示历史数据时，用于从当前时间向后搜索追忆时段向前搜索追忆时段过程中，用于停止搜索选择菜单时，用于光标右移设定参数时，用于光标右移修改追忆时间时，用光标右移追忆历史数据时，用于从当前时间向前搜索追忆时段向后搜索追忆时段过程中，用于停止搜索测量显示时，用于不同通道之间显示画面的切换设定结束时，用于进入测量显示画面在实时曲线画面或历史曲线画面下，可修改曲线画面的时标手动调节控制时，用于手动/自动操作和切换确认键光标下移键光标上移键光标左移键光标右移键F2F1在确定仪表接线无误时，方可上电。
开机时，系统将会用几秒或几分钟左右的时间进行系统初始化，请耐心备注：如果控制输出为阀门正反转输出，要将第3报警类型设为“PWP”，第4报警类型设为“PWN”。
3)“输出”参数报 警 值报警回差报警通道输入通道报警类型报 警 值报警回差报警通道输入通道报警类型报 警 值报警回差-1999 ——999999字0 —— 999999字051—— 2NO：不报警AL：下限AH：上限STO：手自动状态输出-1999 ——999999字0 —— 999999字061—— 2NO：不报警AL：下限AH：上限STO：手自动状态输出-1999 ——999999字0 —— 999999字报警点设定值报警点回差值第五报警通道（不可修改）该报警对应的输入通道（≤2路）报警类型选择报警点设定值报警点回差值第六报警通道（不可修改）该报警对应的输入通道（≤2路）报警类型选择报警点设定值报警点回差值10000501NO10000601NO1000名 称输出通道输入通道输出类型输出下限输出上限输出通道输入通道输出类型设 定 范 围0101，02，03NO：无输出电流：0～20 mA，0～10 mA，4～20 mA电压：0～5 V，1～5 V，0～10V-1999 —— 999999字0%-1999 —— 999999字100%0201，02，03同上说 明第一输出通道（不可修改）01：对应于第一通道变送输出02：对应于第二通道变送输出03：模拟控制输出（见注1）变送输出的信号类型（特殊要求请另说明）变送输出时为下限量程值手动控制输出时的下限值（ 0%）变送输出时为上限量程值手动控制输出时的上限值（100%）第二输出通道（不可修改）01：对应于第一通道变送输出02：对应于第二通道变送输出03：模拟控制输出（见注1）变送输出的信号类型（特殊要求请另说明）出 厂 预 置 值01014—20mA 00100010001014—20mA注1、当输入通道等于3，即对应手动控制输出时，输出下限一定要设为0，输出上限一定要设为100.000；4)“设定”参数 （不开放）5)“手操”参数输出下限输出上限输出通道输入通道输出类型输出下限输出上限输出通道输入通道输出类型输出下限输出上限-1999 —— 999999字0%-1999 —— 999999字100%0301，02，03同上-1999 —— 999999字0%-1999 —— 999999字100%0401，02，03同上-1999 —— 999999字0%-1999 —— 999999字100%变送输出时为下限量程值手动控制输出时的下限值（ 0%）变送输出时为上限量程值手动控制输出时的上限值（100%）第三输出通道（不可修改）01：对应于第一通道变送输出02：对应于第二通道变送输出03：模拟控制输出（见注1）变送输出的信号类型（特殊要求请另说明）变送输出时为下限量程值手动控制输出时的下限值（ 0%）变送输出时为上限量程值手动控制输出时的上限值（100%）第四输出通道（不可修改）01：对应于第一通道变送输出02：对应于第二通道变送输出03：模拟控制输出（见注1）变送输出的信号类型（特殊要求请另说明）变送输出时为下限量程值手动控制输出时的下限值（ 0%）变送输出时为上限量程值手动控制输出时的上限值（100%）00100010001014—20mA00100010001034—20mA001000100名 称输出类型设 定 范 围mA/V:电压/电流输出FW0:无阀位反馈正反转控制输出FW1:带阀位反馈正反转控制输出说 明控制输出信号类型出 厂 预 置 值mA/V。

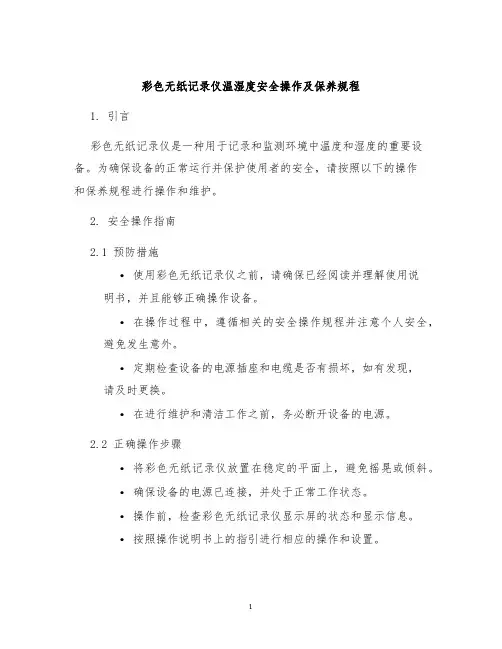

彩色无纸记录仪温湿度安全操作及保养规程
彩色无纸记录仪温湿度安全操作及保养规程1. 引言彩色无纸记录仪是一种用于记录和监测环境中温度和湿度的重要设备。
为确保设备的正常运行并保护使用者的安全，请按照以下的操作和保养规程进行操作和维护。
2. 安全操作指南2.1 预防措施•使用彩色无纸记录仪之前，请确保已经阅读并理解使用说明书，并且能够正确操作设备。
•在操作过程中，遵循相关的安全操作规程并注意个人安全，避免发生意外。
•定期检查设备的电源插座和电缆是否有损坏，如有发现，请及时更换。
•在进行维护和清洁工作之前，务必断开设备的电源。
2.2 正确操作步骤•将彩色无纸记录仪放置在稳定的平面上，避免摇晃或倾斜。
•确保设备的电源已连接，并处于正常工作状态。
•操作前，检查彩色无纸记录仪显示屏的状态和显示信息。
•按照操作说明书上的指引进行相应的操作和设置。
•在操作过程中，注意观察设备是否正常工作，如有异常情况，请及时停止操作并寻求维修服务。
2.3 温湿度监测•在进行温湿度监测之前，确保彩色无纸记录仪已正确校准，并调整为适当的测量范围。
•将温湿度探头插入待测环境中，并等待一段时间，使其稳定。
•在记录仪的显示屏上观察和记录温度和湿度数据。
•对于持续监测需求，可设置设备进行定期的自动记录，并及时导出数据进行分析和处理。
3. 保养规程3.1 日常清洁和维护•在操作完毕后，轻轻擦拭彩色无纸记录仪的表面，确保设备清洁无灰尘。
•定期检查设备的电池状态，并更换电池，以保证设备正常工作。
•如发现设备显示屏有污渍，请使用柔软的干净布轻轻擦拭，切勿使用粗糙的布料或化学物品。
•避免在潮湿或高温的环境中存放设备，以免损坏设备和影响其正常使用寿命。
3.2 定期校准和维修•定期校准彩色无纸记录仪，以确保其测量结果的准确性。
•在设备出现故障或异常工作时，停止使用，并及时联系厂家或维修服务中心进行维修。
•避免修改设备内部电路和程序，以免损坏设备和导致不准确的测量结果。
4. 总结彩色无纸记录仪是一种重要的温湿度监测设备，正确的操作和保养能够保证设备的正常运行和测量结果的准确性。
XSR10R无纸记录仪(原XSTC、XSDC)使用说明书
目录1. 概述 (1)2. 型号规格 (2)3. 技术规格 (4)3.1. 输入 (4)3.2. 记录 (5)3.3. 报警 (5)3.4. 变送 (5)3.5. 通信接口 (5)3.6. 外供 (6)3.7. 电源 (6)3.8. USB接口 (6)3.9. 其他性能指标 (6)4. 安装与接线 (7)4.1. 外形尺寸 (7)4.2. 开孔尺寸 (8)4.3. 接线 (8)5. 仪表运行与操作 (10)5.1. 面板与按键 (10)5.2. 仪表画面构成 (10)5.3. 仪表画面切换流程图 (11)5.4. 初始化画面 (11)5.5. 测量值数显画面 (12)5.6. 详细信息画面 (13)5.7. 参数设置画面 (22)6. 参数一览表 (31)6.1. 报警参数 (31)6.2. 输入参数 (31)6.3. 输出参数 (33)6.4. 通讯参数 (33)6.5. 记录参数 (34)6.6. 打印参数 (34)7. 功能及相应参数详细说明 (35)7.1. 测量和调校 (35)7.2. 报警功能 (36)7.3. 变送输出 (38)7.4. 通讯接口 (39)7.5. 数据记录 (40)7.6. U盘转储 (40)7.7. 打印 (41)1.概述XSR10R无纸记录仪与各类传感器、变送器配合，可实现对温度、压力、液位、成分等过程量的测量、变换、显示、记录、转储、通讯和控制。
♦采用分辨率为128×64的图形点阵液晶，全中文界面，操作方便。
♦显示内容丰富全面，包括测量值、工程量单位、报警信息、实时钟、实时曲线、历史曲线、记录状态。
♦最多4通道测量输入，适用于电压、电流、热电阻、热电偶、mV、远传压力表等类型的信号。
♦4点报警输出，可选择10种报警方式，报警灵敏度独立设定。
具备延时报警功能，可记忆最近6次报警的通道、时间、报警方式。
♦全透明、高速、高效的网络化通讯接口，实现计算机与仪表间完全的数据传送和控制。
无纸记录仪使用说明
无纸记录仪使用说明
在使用无纸记录仪之前，要仔细阅读产品说明手册，然后再进行安装操作。
不得私自改造无纸记录仪的内部结构以及所有的零附件，对照说明书合理的进行安装。
无纸记录仪在使用前，为避免故障的发生，可以设置保护电路以及提供额定电压范围之内的电源，否则会造成严重事故的毁坏。
值得注意的事，无纸记录仪任何的时候的安装，必须是不带电的安装，通电源后，切忌不要触摸端子，否则会产生触电。
接线必须正确，一定要接地。
严禁在有可燃或爆炸性气体的环境中使用，如无纸记录仪进水，立即停止使用，否则有漏电、触电或火灾的危险。
无纸记录仪后端盖通风孔应保持通畅，不要让灰尘，或其它导电东西进入仪表内侧。
定期进行清理和保养，干布擦仪表，不要用酒精、汽油等有机溶剂碰到仪表。
AI-2070S-无纸记录仪说明书
第三章
序号
选型规则：
AI-2070S/C/2010C
选配导轨模块仪表一定要选配手持显示器 E8 面板 表 1
□ □ □ □ □ 说明
AI-2070S/C AI-2010C
2 3 通讯功能 填入软件通道数 1
7 寸真彩 TFT 显示触摸屏 10.2 寸真彩 TFT 显示触摸屏
1 个 RS232/1 个 RS485 通讯串行接口 选 02、04、06、08、12、16、18、20、22、
3
点击 1 处按钮弹出仪表型号画面，客户根据所使用的表的型号，以及版本号来选择即可，出厂时 为“无定义” ； 2 点击 2 处按弹出单位画面，用户可根据需要设置，出厂默认为℃ 相同页面请点击 《 数上载，以便获得真实有效的实际测量值及其他值 ：
2.4 AI 显示控制仪表基本参数设置 请在 AI 显示控制仪表、模块上设置基本参数：1、仪表地址【Addr 1～36】 ；2、传感器信号输入规 格 【SN＝？】 ； 3、 注意！ 所有的测量规格一定要在仪表上设置量程范围 【下限 dIL/SCL】 【上限 dIH/SCH】 如：热电偶、热电阻及模拟量 1~5V/0~5V 等测量规格，为使曲线显示在曲线图表中央，在仪表上或触 摸屏上设置曲线的上下限【量程范围 】 ；E5/D5 模块一定要配备用 E8 外接手持显示器来设置仪表模块 的参数及通讯地址号【 Addr 1～36】波特率。 2.5 总线式无纸记录仪操作 【仪表屏】全屏显示数据； “点击”Pinture 1 PV 处出现【单条曲线】画面，如下图；
订购微型打印机有打印功能； 【数据报表】窗口中，可浏览历史记录的数据。点击【量程设置】键可设置查询的时间范围。 【报警 信息】窗口中显示时间的报警信息，点击【报警信息】中 》键进入历史报警记录查询画面，查询方法与【数 据报表】中一致。
XX实业有限公司无纸记录仪操作规程
1 目的：正确指导无纸记录仪的操作、使用、维护保养。
2 范围：本规程适用于本公司热处理过程使用无纸记录仪的操作。
3检查：检查存储卡是否正确插入插槽。
检查输入线是否松动。
4开机：[]打开显示面板，打开电源开关（ON）。
合上面板，仪器开始自我检查。
检查仪器是否显示报警。
检查测量通道设定是否正确。
（按条）5记录开始记录：按下“REC”键，出现密码输入画面，输入密码，开始记录；如无密码，自动开始记录。
停止记录：按下“REC”键，出现对话框，按下“REC”键，停止记录；按下“SEL”继续记录。
6数据的读取和核查读取当前记录：在当前显示画面状态下，按“DISP”键，显示记录数据，左右移动健移动参考线。
读取存储数据：按“SEL”键进入菜单界面，上下键移动光标至“存储卡”选项；左右键移动光标至“记录数据显示”，按“END”键进入数据显示界面，上下键移动光标至需读取数据时间，“END”键确认，左右键选择组，“END”键确认，进入数据显示。
6.3核查：热处理完成后，断开电源前，由操作者通知检验人员核查当批产品热处记录，并填写记录单（附表），确认热处理工艺符合要求后方可出炉。
7关机按“DISP”键，退出数据记录。
打开面板，关断电源（OFF）。
合上面板。
8 设置见使用说明第八章参数的设定与确认。
仪器的各种参数，由专职技术人员负责，其它人员一概禁止设置和改动。
9附录炉号、通道、颜色、组号对照表。
热处理炉温检验记录单。
（按附表）编制：审核：批准：。
上海绎捷自动化 R6100 智能无纸记录仪 说明书
YIJIER6100智能无纸记录仪使用说明书上海绎捷自动化科技有限公司Shanghai YIJIE Automation Technology Co.,Ltd目 录一、概述 (1)二、 功能特点 (2)三、 技术指标 (3)四、安装与接线 (6)五、仪表运行及操作 (9)六、仪表组态 (24)七、累积功能及累积组态（选配功能） (39)八、流量组态及带温压补偿计算功能（选配功能） (41)九、PID控制组态（选配功能） (47)十、故障分析及排除 (52)十一、服务指南 (52)一、 概述无纸记录仪以其丰富的显示画面、灵活的操作方式以及强大的记录、运算、控制和管理功能，在各行各业中获得了极其广泛的应用。
本产品吸纳了各种国内外无纸记录仪的优点，应用最新的显示技术、微电子技术、数据存储和通讯技术，是一款功能齐全、操作方便、精确可靠、高性价比的产品。
本产品配置丰富，可以接收多种类型的直流电流、电压和电阻信号，实现温度、压力、液面、流量、成分以及力、力矩、位移等物理量的显示、记录、越限监控、报表生成、数据通讯、信号变送以及流量累计等功能。
本产品主要由液晶屏、按键、ARM微处理器为核心的主板、主电源、外供变送器电源、智能通道板、大容量FLASH等构成：可配备不同类型的智能通道板，根据应用要求选择。
内置大容量FLASH，可通过U盘快速将FLASH中的数据转储到计算机中。
内置的FLASH的容量为256M字节，8通道时若20秒记录一次可记录1600天 ，最快0.1秒记录一次所有通道的数据。
数字显示画面、棒图显示画面、实时曲线画面、追忆曲线画面追忆曲线读数光标功能。
测量、显示基本误差：±0.2% F·S可组态12点报警功能。
可组态8点变送输出，光电隔离，误差小于±0.2% F·S电流输出（4~20）mA, (0~10) mA, (0~20) mA可选。
电压输出 （0~5）V, (1~5) V可选。
LU-R5000_C5000无纸记录仪说明书
目录一、使用需知 (1)二、概述 (1)三、功能特点 (2)四、主要技术指标 (3)五、功能和操作 (5)1.键盘操作 (6)3.八通道实时数显画面 (8)4.八通道棒图画面 (9)5.棒图总貌画面 (10)6.实时曲线画面 (11)7.历史曲线画面 (13)8.菜单 (14)9.登陆画面 (15)10.数字输入框 (15)11.汉字输入框 (16)12.报警信息一览 (16)13.备份历史数据 (18)14.查找历史数据 (19)15.系统组态画面 (20)16.通道组态画面 (21)六、安装与接线 (23)1.仪表外形尺寸, 安装方法及开孔尺寸 (23)2.端子 (24)3.接线 (25)4.接线实例 (29)七、通讯接口 (32)1.概述 (32)2.RS-232通讯方式 (32)3.RS-485通讯方式 (32)4.EntherNet通讯方式 (33)5.无线通讯 (33)6.打印 (33)一、使用需知仪表在出厂前经过严格的检验，请用户在收到仪表后，检查外观、合格证及配件。
在使用前，请仔细阅读本说明书。
二、概述随着微电子技术、计算机技术和通信技术的飞速发展，在工业上使用的显示记录控制仪表的技术更新越来越快，旧的控制室仪表不断被新的、性能更可靠、功能更强大、使用更方便的仪表所取代。
在化工、炼油、冶金、制药、造纸、建材等各行业中，随着企业规模的扩大、自动化程度的提高，对控制室仪表也提出了更高的要求。
在征求广大用户的各种需求的基础上，我公司经过近两年的连续开发和生产，已经成功推出LU50/70/900系列智能数控仪表、ANTHONE-DCS自动监控系统和LU-5000、LU-3000、LU-2000液晶无纸记录仪系列，能够满足各类用户的各种不同使用场合的需求。
LU-系列仪表具有日常维护工作量小、运行费用低、可靠性好、应用灵活等与现代自动控制相适应的特点。
LU-系列仪表的推出，比目前市场上的国产自动控制仪表的性能有了极大地提高，甚至与国外同类产品相比也毫不逊色。
米科 无纸记录仪U-MIK-R200D-PGCN4 使用说明书
第二章 系统组态...........................................................................................13 2.1 出厂设置..........................................................................................13 2.2 清除数据..........................................................................................15
第九章 通讯功能...........................................................................................28 9.1 通讯组态..........................................................................................28
第七章 打印功能...........................................................................................24 7.1 打印组态..........................................................................................24 7.2 数据打印画面................................................................................. 25
