流体力学实验报告
流体力学实验报告海洋环境学院流体力学实验室二零零七年九月不可压缩流体恒定流能量方程（伯努力方程）实验一、 实验目的要求1、 验证流体恒定总流的能量方程；2、 通过对动水力学现象的实验分析研讨，进一步掌握有压管流中动水力学的能量转换特性；3、 掌握流速、流量、压强等动水力学水力要素的实验量测技能。
二、 实验装置 本仪器测压管有两种：1、毕托管测压管（表2.1中标*的测压管），用以测读毕托管探头对准点的总水头'H（22pu Z gγ=++），须注意一般情况'H 于断面总水头H （22pv Z gγ=++）不同（因一般u v ≠），它的水头线只能定性表示总水头变化趋势；2、普通测压管（表2.1未标*者），用以定量量测测压管水头。
实验流量用阀13调节，流量由体积时间法（量筒、秒表另备）、重量时间法（电子称另备）或电测法测量。
三、 实验原理在实验管路中沿管内水流方向取n 个过水断面。
可以列出进口断面（1）至另一断面（i ）的能量方程式（i ＝2，3，……，n ）122111122i ii i i w p v p v Z Z h ggααγγ-++=+++取12n 1ααα===…＝，选好基准面，从已设置的各断面的测压管中读出pZ γ+值，测出通过管路的流量，即可计算出断面平均流速v 及22v gα，从而即可得到各断面测管水头和总水头。
四、 实验方法与步骤1、 熟悉实验设备，分清哪些测管是普通测压管，哪些是毕托管测压管，以及两者功能的区别。
2、 打开开关供水，使水箱充水，待水箱溢流，检查调节阀关闭后所有测压管水面是否齐平。
如不平则需查明故障原因（例连通管受阻、漏气或夹气泡等）并加以排除，直至调平。
1.自循环供水器2. 实验台3.调速器4.溢流板5.稳水孔板6.恒压水箱7.测压计8.滑动测量尺 9.测压管10.实验管道 11.测压点 12.毕托管 13.流量调节阀3、 打开阀13，观察思考1）测压管水头线和总水头线的变化趋势；2）位置水头、压强水头之间的相互关系；3）测点（2）（3）测管水头同否？为什么？4）测点（12）（13）测管水头是否不同？为什么？5）当流量增加或减少时测管水头如何变化？4、 调节阀13开度，待流量稳定后，测记各测压管液面读数，同时测记实验流量（毕托管供演示用，不必测记读数）。
5、 改变流量2次，重复上述测量。
其中一次阀门开度大到使19号测管液面接近标尺零点。
五、 实验成果及要求 1、记录有关常数均匀段1D = cm 缩管段2D = cm 扩管段3D = cm水箱液面高程0∇＝ cm 上管道轴线高程z ∇＝ cm表2.1 管径记录表注：（1）测点6、7所在断面内径为2D ，测点16、17为3D ，余均为1D 。
（2）标“*”者为毕托管测点（测点编号见图2.2）。
（3）测点2、3为直管均匀流段同一断面上的两个测压点，10、11为弯管非均匀流段同一断面上的两个测点。
2、记录各点液面高程。
3、测量（pZ γ+）并记入表2.2。
表2.2 测记（pZ γ+）数值表 {基准面选在标尺的零点上} 单位cm3、 计算流速水头和总水头4、 绘制上述成果中最大流量下的总水头线E-E 和测压管水头线P-P （轴线尺寸参见图2.2，总水头线和测压管水头线可以绘在图2.2上）。
提示：1．P-P 线依表2.2数据绘制，其中测点10、11、13数据不用；2．E-E 线依表2.3（2数据绘制，其中测点10、11数据不用； 3．在等直径管段E-E 与P-P 平行。
六、成果分析及讨论1．测压管水头线和总水头线的变化趋势有何不同?为什么？2．流量增加，测压管水头线有何变化?为什么？3．测点2、3和测点10、11的测压管读数分别说明了什么问题？4．试问避免喉管（测点7）处形成真空优哪几种技术措施？分析改变作用水头（如抬高或降低水箱的水位）对喉管压强的影响情况。
5．毕托管所显示的总水头线与实测制的水头线一般都略有差异，试分析其原因。
表2.3计算数值表 （1）流速水头(2) 总水头（22pv Z gαγ++） 单位：cm图2.2不可压缩流体恒定流动量定律实验一、 实验目的要求1． 验证不可压缩流体恒定流的动量方程；2． 通过对动量与流速、流量、出射角度、动量矩等因素间相关性的分析研讨，进一步掌握流体动力学的动量守恒定理；3． 了解活塞式动量定律实验仪原理、构造，进一步启发与培养创造性思维的能力。
二、 实验装置自循环供水装置1由离心式水泵和蓄水箱组合而成。
水泵的开启、流量大小的调节均由调速器3控制。
水流经供水管供给恒压水箱5，溢流水经回水管流回蓄水箱。
流经管嘴6的水流形成射流，冲击带活塞和翼片的抗冲平板9，并以与入射角成90°的方向离开抗冲平板。
抗冲平板在射流冲力和测压管8中的水压力作用下处于平衡状态。
活塞形心水深c h 可由测压管8测得，由此可求得射流的冲力，即动量力Fo 冲击后的弃水经集水箱7汇集后，再经上回水管10流出，最后经漏斗和下回水管流回蓄水箱。
为了自动调节测压管内的水位，以使带活塞的平板受力平衡并减小摩擦阻力对活塞的影响，本实验装置应用了自动控制的反馈原理和动摩擦减阻技术，其构造如下：带活塞和翼片的抗冲平板9和带活塞套的测压管8如图所示，该图是活塞退出活塞套时的分部件示意图。
活塞中心设有一细导水管a ，进口端位于平板中心，出口端伸出活塞头部，出口方向与轴向垂直。
在平板上设有翼片b 活塞套上设有窄槽c 。
工作时，在射流冲击力作用下，水流经导水管a 向测压管加水。
当射流冲击力大于测压管内水柱对活塞的压力时，活塞内移，窄槽c 关小，水流外溢减小，使测压管内水位升高，水压力增大。
反之，活塞外移，窄槽开大，水流外溢增多，测压管内水位降低，水压力减小。
在恒定射流冲击下，经短时段的自动调整，即可达到射流冲击力和水压力的平衡状态。
这时活塞处在半进半出、窄槽部分开启的位置上，过a 流进测压管的水量和过c 外溢的水量相等。
由于平板上设有翼片b ，在水流冲击下，平板带动活塞旋转，因而克服了活塞在沿轴向滑移时的静摩擦力。
为验证本装置的灵敏度，只要在实验中的恒定流受力平衡状态下，人为地增减测压管中1.自循环供水器2.实验台3.可控硅无级调速器4.水位调节阀5.恒压水箱6.管嘴7.集水箱8.带活塞的测压管9.带活塞和翼片的抗冲平板10.上回水管的液位高度，可发现即使改变量不足总液柱高度的±5‰（约0.5~1mm ），活塞在旋转下亦能有效地克服动摩擦力而作轴向位移，开大或减小窄槽c ，使过高的水位降低或过低的水位提高，恢复到原来的平衡状态。
这表明该装置的灵敏度高达0.5%，亦即活塞轴向动摩擦力不足总动量力的5‰。
三、 实验原理恒定总流动量方程为 2211()F Q v v ρββ=-因滑动摩擦阻力水平分力0.5%x x f F ∠，可忽略不计，故x 方向的动量方程化为211(0)4x c cx F p A h D Q v πγρβ=-=-=-即 21104x cQv h D πβργ-=式中： c h ——作用在活塞形心处的水深； D ——活塞的直径； Q ——射流流量； 1x v ——射流的速度； 1β——动量修正系数。
实验中，在平衡状态下，只要测得流量Q 和活塞形心水深c h ，由给定的管嘴直径d 活塞直径D ，代入上式，便可率定射流的动量修正系数1β值，并验证动量定律。
其中，测压管的标尺零点已固定在活塞的圆心处，因此液面标尺读数，即为作用在活塞圆心处的水深。
四、 实验方法与步骤1．准备 熟悉实验装置各部分名称、结构特征、作用性能，记录有关常数。
2．开启水泵 打开调速器开关，水泵启动2~3分钟后，关闭2~3秒钟，以利用回水排除离心式水泵内滞留的空气。
3．调整测压管位置 待恒压水箱满顶溢流后，松开测压管固定螺丝，调整方位，要求测压管垂直、螺丝对准十字中心，使活塞转动松快。
然后旋转螺丝固定好。
4．测读水位 标尺的零点已固定在活塞圆心的高程上。
当测压管内液面稳定后，记下测压管内液面的标尺读数，即c h 值。
5．测量流量 用体积法或重量法测流量时，每次时间要求20秒左右。
均需重复测三次再取平均值。
6．改变水头重复实验 逐次打开不同高度上的溢水孔盖，改变管嘴的作用水头。
调节调速器，使溢流量适中，待水头稳定后，按3-5步骤重复进行实验。
五、实验成果及要求 1．记录有关常数。
管嘴内径d = cm ，活塞直径D = cm 。
2．设计实验参数记录、计算表，并填入实测数据。
六、实验分析与讨论1．实测β（平均动量修正系数）与公认值（β=1.02~1.05）符合与否，如不符合，试分析原因。
2．带翼片的平板在射流作用下获得力矩，这对分析射流冲击无翼片的平板沿x 方向的动量方程有无影响？为什么？3．若通过细导水管的分流，其出流角度与2v 相同，对以上受力分析有无影响？4．滑动摩擦力x f 为什么可以忽略不计？试用实验来分析验证x f 的大小，记录观察结果。
（提示：平衡时，向测压管内加入或取出1mm 左右深的水量，观察活塞及液位的变化）。
雷诺实验一、 实验目的要求1. 观察层流、紊流的流态及其转换特征；2. 测定临界雷诺数，掌握圆管流态判别准则；3. 学习古典流体力学中应用无量纲参数进行实验研究的方法，并了解其实用意义。
二、 实验装置供水流量由无级调速器调控使恒压水箱4始终保持微溢流的程度，以提高进口前水体稳定度。
本恒压水箱还设有多道稳水隔板，可使稳水时间缩短到3-5分钟。
有色水经有色水水管5注入实验管道8，可据有色水散开与否判别流态。
为防止自循环水污染，有色指示水采用自行消色的专用色水。
三、 实验原理4Re ;vdQ KQ d νπυ===4K d πυ= 四、 实验方法与步骤 1、 测记本实验的有关常数。
2、 观察两种流态。
打开开关3使水箱充水至溢流水位，经稳定后，微微开启调节阀9，并注入颜色水于实验管内，使颜色水流成一条直线。
通过颜色水质点的运动观察管内水流的层流流态，然后逐步开大调节阀，通过颜色水直线的变化观察层流转变到紊流的水力特征，待管中出现完全紊流后，在逐步管小调节阀，观察有紊流转变为层流的水力特征。
3、 测定下临界雷诺数。
（1）将调节阀打开，使管中呈完全紊流，再逐步关小调节阀使流量减小。
当流量调节到使颜色水在全管刚呈现出一稳定直线时，即为下临界状态； （2） 待管中出现临界状态时，测定流量；（3） 根据所测流量计算下临界雷诺数，并与公认值（2320）比较，偏离过大，需重测； （4） 重新打开调节阀，使其形成完全紊流，按照上述步骤重复测量不少于三次； （5） 同时用水箱中的温度计测记水温，从而求得水的运动粘度。
注意：a 、 每调节阀门一次，均需等待稳定几分钟；b 、 关小阀门过程中，只需渐小，不许开大；c 、 随出水流量减小，应适当调小开关（右旋），以减小溢流量引发的扰动。
浙江大学实验报告(流体力学)
本科实验报告（流体力学）姓名：学院：系：专业：学号：指导教师：2019年12 月30 日实验报告课程名称：流体力学实验类型：验证性实验项目名称：(一)流体静力学综合型实验实验日期：2019 年11月13日一、实验目的和要求1.掌握用测压管测量流体静压强的技能;2.验证不可压缩流体静力学基本方程;3.测定油的密度;4.通过对诸多流体静力学现象的实验观察分析,加深流体静力学基本概念理解,提高解决静力学实际问题的能力。
二、实验内容和原理1.在重力作用下不可压缩流体静力学基本方程z + p/ρg = C 或p = p0 + ρgh式中:z——被测点相对基准面的位置高度;p——被测点的静水压强(用相对压强表示,以下同)p0——水箱中液面的表面压强;ρ——液体密度;h——被测点的液体深度。
2.油密度测量原理方法一：测定油的密度ρ0，简单的方法是利用实验装置的U型测压管8，再另备一根直尺进行直接测量。
实验时需打开通气阀4，使p0 =0。
若水的密度ρw为已知值，由等压面原理有ρ0/ρw = h1/H方法二：不另备测量尺，只利用测管2的自带标尺测量。
先用加压打气球5打气加压使U型测压管8中的水面与油水交界面齐平，有p01 =ρw gh1 = ρ0gH再打开减压放水阀11降压，使U型测压管8中的水面与油面齐平，有p02 = -ρw gh2 = ρ0gH-ρw gH联立两式则有ρ0/ρw = h1/(h1+h2)三、主要仪器设备图.1 流体静力学综合型实验装置图1. 测压管2. 带标尺测压管3. 连通管4. 通气阀5. 加压打气球6. 真空测压管7. 截止阀8. U型测压管9. 油柱10. 水柱11. 减压放水阀四、操作方法与实验步骤1.定性分析实验（1）测压管和连通管判定。
按测压管和连通管的定义,实验装置中管1、2、6、8都是测压管，当通气阀关闭时,管3无自由液面,是连通管。
(2)测压管高度、压强水头、位置水头和测压管水头判定。
实验一 流体力学综合实验实验报告
实验一 流体力学综合实验预习实验:一、实验目的1.熟悉流体在管路中流动阻力的测定方法及实验数据的归纳2.测定直管摩擦系数λ与e R 关系曲线及局部阻力系数ζ 3、 了解离心泵的构造,熟悉其操作与调节方法 4、 测出单级离心泵在固定转速下的特定曲线 二、实验原理流体在管路中的流动阻力分为直管阻力与局部阻力两种。
直管阻力就是流体流经一定管径的直管时,由于流体内摩擦而产生的阻力,可由下式计算:gu d l g p H f 22⋅⋅=∆-=λρ (3-1)局部阻力主要就是由于流体流经管路中的管件、阀门及管截面的突然扩大或缩小等局部地方所引起的阻力,计算公式如下:gu g p H f22''⋅=∆-=ζρ (3-2)管路的能量损失'f f f H H H +=∑ (3-3)式中 f H ——直管阻力,m 水柱;λ——直管摩擦阻力系数;l ——管长,m; d ——直管内径,m;u ——管内平均流速,1s m -⋅;g ——重力加速度,9、812s m -⋅p ∆——直管阻力引起的压强降,Pa;ρ——流体的密度,3m kg -⋅;ζ——局部阻力系数; 由式3-1可得22ludP ρλ⋅∆-=(3-4) 这样,利用实验方法测取不同流量下长度为l 直管两端的压差P ∆即可计算出λ与Re ,然后在双对数坐标纸上标绘出Re λ-的曲线图。
离心泵的性能受到泵的内部结构、叶轮形式、叶轮转速的影响。
实验将测出的H —Q 、N —Q 、η—Q 之间的关系标绘在坐标纸上成为三条曲线,即为离心泵的特性曲线,根据曲线可找出泵的最佳操作范围,作为选泵的依据。
离心泵的扬程可由进、出口间的能量衡算求得:gu u h H H H 221220-++-=入口压力表出口压力表 (3-5)式中出口压力表H ——离心泵出口压力表读数,m 水柱;入口压力表H ——离心泵入口压力表的读数,m 水柱;0h ——离心泵进、出口管路两测压点间的垂直距离,可忽略不计;1u ——吸入管内流体的流速,1s m -⋅; 2u ——压出管内流体的流速,1s m -⋅泵的有效功率,由于泵在运转过程中存在种种能量损失,使泵的实际压头与流量较理论值为低,而输入泵的功率又较理论值为高,所以泵的效率%100⨯=NN eη (3-6) 而泵的有效功率g QH N e e ρ=/(3600×1000) (3-7)式中:e N ——泵的有效功率,K w;N ——电机的输入功率,由功率表测出,K w ;Q ——泵的流量,-13h m ⋅;e H ——泵的扬程,m 水柱。
流体力学动量定理实验报告
实验报告：流体力学动量定理实验实验目的：本实验旨在通过测量流体在不同条件下的速度和压力，验证流体力学动量定理，并分析流体的流动特性。
实验原理：流体力学动量定理表明，流体在作用力作用下的动量变化等于作用力对流体的压力和重力的贡献之差。
即动量的变化等于合力乘以时间。
根据流体流动的连续性方程和动量守恒方程，可以推导出动量定理的数学表达式。
实验步骤：1.准备工作：确保实验仪器及设备正常运行，并校准各个测量装置。
2.设置实验装置：安装流体管道和流量计，并连接传感器以测量流体的速度和压力。
3.调整流体流动条件：调节流量控制阀门，使流体在管道中稳定流动，并记录流量、速度和压力的基准值。
4.改变流动条件：调节流体控制阀门，改变流量和速度，并记录相应的压力和速度数据。
5.测量数据：使用传感器和测量仪器记录流体流动过程中的速度和压力数据，并进行实时记录或记录存储。
6.分析数据：根据测量数据计算流体的动量变化，并与实验条件进行对比和分析。
7.绘制实验结果：根据实验数据绘制流体速度和压力随时间变化的曲线，并进行数据分析和讨论。
实验结果：根据测量数据和数据分析，得出流体速度和压力随时间变化的曲线。
对比实验条件和理论预期结果，可以验证流体力学动量定理的准确性。
实验讨论：根据实验结果和对流体力学动量定理的分析，讨论流体流动的特性，如流体的加速度、压力分布等，并讨论实验误差和改进方案。
结论：通过本实验，验证了流体力学动量定理的准确性，并对流体的流动特性进行了分析和讨论。
实验结果与理论预期相符，证明了流体力学动量定理的适用性和可靠性。
附录：实验数据和曲线图、实验装置照片等（如果有）。
这是一个基于流体力学动量定理的实验报告的基本结构，具体内容和格式可以根据实际情况进行调整和完善。
板式塔流体力学性能测定-实验报告
化学实验教学中心
实验报告
化学测量与计算实验Ⅱ实验名称：板式塔流体力学性能测定实验报告
学生姓名：学号：
院（系）：年级：级班
指导教师：研究生助教：
实验日期： 2017.05.25 交报告日期： 2017.06.01
图1 筛孔塔板干板压头降Δh d 与筛孔速度u a 之间的关系图2 板式塔的Δh 与空塔速度的关系曲线
塔板上形成稳定液层后，塔板上气液两相的接触和混和状态，也将随着气速的改变而发生变化。
当气速较较小时，气体以鼓泡方式通过液层。
随着气速增大，鼓泡层逐渐转化为泡沫层，并在液面上形成的雾沫层也将随之增大。
对传质效率有着重要作用的因素是充气液层的高度及其结构。
充气液层的结构通常用其平均密度大小来表示。
如果充气液层的气体质量相对于液体质量可略而不计，则
h fρf= h1ρl(4)
调节阀和孔板流量计进入塔底。
通过塔板的尾气由塔顶排出。
气体通过塔板的压力降由压差计显示。
图3 筛板塔
1.塔体；
2.筛孔塔板；
3.漏液排放口；
4.温度计；
5.溢流装置
图4 板式塔流动特性实验装置流程
空气源；2.放空阀；3.消声器；4.孔板流量计；5.U型水柱压差计；6. U型汞柱压差计；
7.板式塔；转子流量计；9. U型水柱塔压差计；10.高位槽；11.排水管。

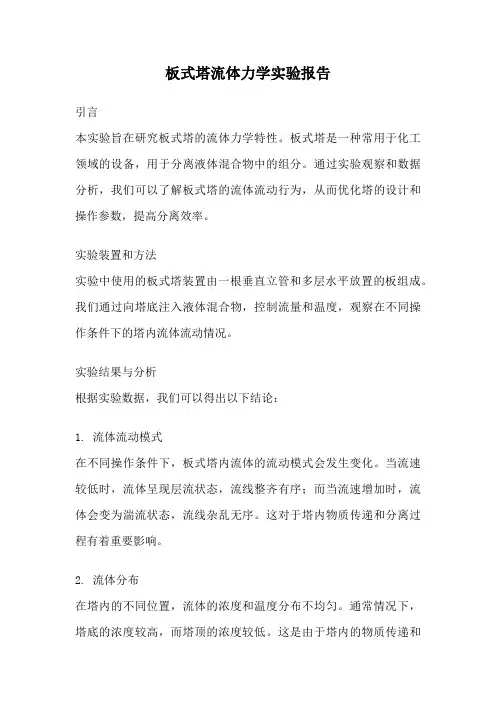

板式塔流体力学实验报告
板式塔流体力学实验报告引言本实验旨在研究板式塔的流体力学特性。
板式塔是一种常用于化工领域的设备，用于分离液体混合物中的组分。
通过实验观察和数据分析，我们可以了解板式塔的流体流动行为，从而优化塔的设计和操作参数，提高分离效率。
实验装置和方法实验中使用的板式塔装置由一根垂直立管和多层水平放置的板组成。
我们通过向塔底注入液体混合物，控制流量和温度，观察在不同操作条件下的塔内流体流动情况。
实验结果与分析根据实验数据，我们可以得出以下结论：1. 流体流动模式在不同操作条件下，板式塔内流体的流动模式会发生变化。
当流速较低时，流体呈现层流状态，流线整齐有序；而当流速增加时，流体会变为湍流状态，流线杂乱无序。
这对于塔内物质传递和分离过程有着重要影响。
2. 流体分布在塔内的不同位置，流体的浓度和温度分布不均匀。
通常情况下，塔底的浓度较高，而塔顶的浓度较低。
这是由于塔内的物质传递和分离过程导致的。
3. 塔板效率塔板效率是评价板式塔分离效果的重要指标。
通过实验观察和数据分析，我们可以计算出塔板效率，并比较不同操作条件下的效率差异。
从实验结果可以看出，塔板效率随着流速的增加而提高，但也存在一个最佳操作点，超过此点后效率会下降。
结论本实验通过观察和数据分析，深入了解了板式塔的流体力学特性。
我们发现流体流动模式、流体分布和塔板效率对于塔的设计和操作至关重要。
在实际应用中，我们可以根据不同的分离要求和操作条件，优化塔的结构和操作参数，以提高分离效率。
通过本实验，我对板式塔的流体力学特性有了更深入的了解。
我将继续深入研究和探索，在化工领域的实际应用中发挥作用，为工业生产提供技术支持和解决方案。
流体力学实验报告总结与心得
流体力学实验报告总结与心得1. 实验目的本次流体力学实验的目的是通过实验方法，对流体的流动进行定性和定量分析，掌握基本的流体流动规律和实验操作技能。
2. 实验内容本次实验主要分为两个部分：流体静力学的实验和流体动力学的实验。
在流体静力学实验中，我们测定了液体的密度、浮力、压力与深度的关系，并验证了帕斯卡定律。
在流体动力学实验中，我们测量了流体在管道中的速度分布，获得了流速与压强变化的关系，并通过管道阻力的实验验证了达西定理。
3. 实验过程与结果在实验过程中，我们依次进行了密度的测量、液体的浮力测定、压力与深度关系的测定、流速分布的测量和管道阻力的实验。
通过各项实验得到的数据，我们进行了数据处理和分析，得出了相应的曲线和结论。
在密度的测量实验中，我们使用了称量器和容量瓶，通过测定液体的质量和体积，计算出了液体的密度。
在测量液体的浮力时，我们使用了弹簧测量装置，将液体浸入弹簧中，通过测量弹簧的伸长量计算出液体所受的浮力。
在压力与深度关系的测定实验中，我们使用了压力传感器和水桶，通过改变水桶的水深，测量压力传感器的输出信号，得出了压力与深度的关系曲线。
在流速分布的测量实验中，我们使用了流速仪和导管，将流速仪安装在导管中不同位置，通过读出流速仪的示数，绘制出流速与导管位置的关系曲线。
在管道阻力的实验中，我们通过改变导管的直径和流速，测量压力传感器的输入信号，计算出阻力与流速的关系。
4. 结论与讨论通过以上实验和数据处理，我们得出了以下结论：1. 密度的测量实验验证了液体的密度与质量和体积的关系，得到了各种液体的密度数值，并发现不同液体的密度差异较大。
2. 测量液体的浮力实验验证了浮力与液体所受重力的关系，进一步加深了我们对浮力的理解。
3. 压力与深度关系的测定实验验证了帕斯卡定律，即液体的压强与深度成正比，且与液体的密度无关。
4. 流速分布的测量实验揭示了流体在导管中的流动规律，得到了流速随着导管位置的变化而变化的曲线，为后续的流体动力学研究提供了基础。
流体力学实验报告
附加：实验前用实验报告纸写好预习报告，预习报告包括下方实验内容中的：实验目的、实验内容、数据记录及整理（表格一定要画），报告只写“能量方程实验”！“雷诺实验”暂时不写能量方程实验一、实验目的1．观察流体流经能量方程实验管时的能量转化情况，并对实验中出现的现象进行分析，从而加深对能量方程的理解。
2．掌握一种测量流体流速的方法。
二、实验内容1．测出能量方程实验管的四个断面四组测压管的液柱高度，并利用计量水箱和秒表测定流量。
2．根据测试数据和计算结果，绘出某一流量下的各种水头线，并运用能量方程进行分析，解释各测点各种能头的变化规律。
三、实验设备综合实验台：由下水箱、水泵、阀、上水箱、有机玻璃管路、测压计、计量水箱等组成，如图1所示。
图1 综合实验台示意图四、实验步骤1．将实验台的各个阀门置于关闭状态；开启水泵，全开上水阀门，使上水箱快速注满水；全开能量方程实验管路的出水阀门，调节上水阀门，使上水箱的水位保持不变，并有少量溢出。
2．关闭能量方程实验管路的出水阀门，此时能量方程试验管的四个断面四组测压管的液柱应位于同一高度，此为起始总水头，记入数据表中。
3．调节能量方程实验管路的出水阀门至某一开度(工况1)，测定能量方程试验管的四个断面四组测压管的液柱高度，并利用秒表和计量水箱测定流量，记入数据表中。
4．改变能量方程实验管路的出水阀门的开度(工况2)，测定能量方程试验管的四个断面四组测压管的液柱高度，并利用秒表和计量水箱测定流量，记入数据表中。
5．整理实验数据。
五、注意事项数据测定必须待流体流动稳定时方可读数。
六、数据记录及整理1．实验数据记录计量水箱底面积A(cm2)：表1 流量测定数据记录及整理表2．实验数据整理 (1) 体积流量：()tAh h Q 12-=m 3/s注意：式中h 1、h 2的单位为m ，A 的单位为m 2，t 的单位为s 。
(2) 速度水头h ∆=总压水头-测压管水头能量损失=前后断面总压水头之差(3) 平均流速：24dQU π= m/s轴心流速：h g V ∆=2 m/s注意：式中Q 的单位为m 3/s ，d 的单位为m ，h ∆的单位为m 。
流体力学动量方程实验报告
流体力学动量方程实验报告流体力学动量方程实验报告引言：流体力学是研究流体运动规律的学科，其中动量方程是描述流体运动的基本方程之一。
本实验旨在通过实验验证流体力学动量方程，并探究不同因素对流体运动的影响。
实验设备与方法：1. 实验设备：本实验使用的设备包括流体力学实验装置、流速计、压力计等。
2. 实验方法：首先，将流体力学实验装置设置在水平台面上，并校准流速计和压力计。
然后，通过调节装置中的阀门控制流体的流速和压力。
在实验过程中，记录不同条件下的流速和压力数据，并进行数据处理。
实验结果与分析：1. 流体速度与动量的关系：在实验中，我们通过改变流体的流速，记录了不同流速下的动量数据。
结果显示，流体的动量与流速成正比关系。
这符合流体力学动量方程中的基本原理，即动量等于质量乘以速度。
2. 流体压力与动量的关系：在实验中，我们通过改变流体的压力，记录了不同压力下的动量数据。
结果显示，流体的动量与压力成正比关系。
这也符合流体力学动量方程中的基本原理，即动量等于质量乘以速度。
3. 流体密度与动量的关系：在实验中，我们通过改变流体的密度，记录了不同密度下的动量数据。
结果显示，流体的动量与密度成正比关系。
这同样符合流体力学动量方程中的基本原理。
4. 流体粘度对动量的影响：在实验中，我们通过改变流体的粘度，记录了不同粘度下的动量数据。
结果显示，流体的动量与粘度成反比关系。
这是因为高粘度的流体阻力大，导致动量的损失较大。
结论：通过本实验，我们验证了流体力学动量方程，并研究了不同因素对流体运动的影响。
实验结果表明，流体的动量与流速、压力、密度和粘度等因素密切相关。
这对于理解和预测流体运动具有重要意义，也为相关工程应用提供了理论依据。
未来展望：在今后的研究中，可以进一步探究其他因素对流体运动的影响，如温度、流道形状等。
同时，可以结合数值模拟方法，对流体力学动量方程进行更深入的研究，以提高流体力学理论的准确性和应用价值。
结语：通过本实验，我们对流体力学动量方程有了更深入的理解。
流体力学实验报告(全)参考模板
工程流体力学实验报告实验一流体静力学实验实验原理在重力作用下不可压缩流体静力学基本方程或(1.1)式中：z被测点在基准面的相对位置高度；p被测点的静水压强，用相对压强表示，以下同；p0水箱中液面的表面压强；γ液体容重；h被测点的液体深度。
另对装有水油（图1.2及图1.3）U型测管，应用等压面可得油的比重S0有下列关系：(1.2)据此可用仪器（不用另外尺）直接测得S0。
实验分析与讨论1.同一静止液体内的测管水头线是根什么线？测压管水头指，即静水力学实验仪显示的测管液面至基准面的垂直高度。
测压管水头线指测压管液面的连线。
实验直接观察可知，同一静止液面的测压管水头线是一根水平线。
2.当P<0时，试根据记录数据，确定水箱内的真空区域。
B，相应容器的真空区域包括以下三部分：(1)过测压管2液面作一水平面，由等压面原理知，相对测压管2及水箱内的水体而言，该水平面为等压面，均为大气压强，故该平面以上由密封的水、气所占的空间区域，均为真空区域。
(2)同理，过箱顶小水杯的液面作一水平面，测压管4中，该平面以上的水体亦为真空区域。
(3)在测压管5中，自水面向下深度某一段水柱亦为真空区。
这段高度与测压管2液面低于水箱液面的高度相等，亦与测压管4液面高于小水杯液面高度相等。
3.若再备一根直尺，试采用另外最简便的方法测定γ。
最简单的方法，是用直尺分别测量水箱内通大气情况下，管5油水界面至水面和油水界面至油面的垂直高度h和h0，由式，从而求得γ0。
4.如测压管太细，对测压管液面的读数将有何影响？设被测液体为水，测压管太细，测压管液面因毛细现象而升高，造成测量误差，毛细高度由下式计算式中，为表面张力系数；为液体的容量；d为测压管的内径；h为毛细升高。
常温(t=20℃)的水，=7.28dyn/mm，=0.98dyn/mm。
水与玻璃的浸润角很小，可认为cosθ=1.0。
于是有(h、d单位为mm)一般来说，当玻璃测压管的内径大于10mm时，毛细影响可略而不计。
流体力学伯努利实验报告
流体力学伯努利实验报告介绍流体力学伯努利实验是一种经典的实验方法，用于研究液体（或气体）在流动中的能量转换和动能变化规律。
伯努利实验基于伯努利方程，该方程描述了在不可压缩流体中，速度增大时压力会减小的现象。
通过这个实验，我们可以深入了解流体的流动特性以及能量守恒原理。
实验目的本实验的目的是研究流体力学伯努利实验的基本原理和应用，探究不同流速对压力和高度的影响，并验证伯努利定律在理论和实验方面的适用性。
实验器材1.伯努利实验装置：包括水槽、流量调节阀、U型管、压力计等。
2.测量工具：尺子、卡尺。
实验步骤1.将伯努利实验装置放置在实验台面上，并调整水槽的水位。
2.打开流量调节阀，在流道中形成水流。
3.测量不同流速下的压力和高度变化。
4.记录实验数据，并计算各项实验参数。
实验数据记录以下是实验数据的记录表格：流速 (v) /m/s 压力差(ΔP) /Pa高度差(Δh) /m0.5 100 0.21.0 200 0.41.5 300 0.62.0 400 0.82.5 500 1.0流速 (v) /m/s 压力差(ΔP) /Pa高度差(Δh) /m3.0 600 1.2数据处理与结果分析根据实验数据，我们可以计算出流速、压力差和高度差的对应值，并绘制相应的图表进行分析。
流速与压力差关系图通过将流速和压力差绘制在图表中，我们可以观察到它们之间的关系。
根据伯努利方程可知，流速增大时，压力差会减小。
流速与高度差关系图同样地，我们可以绘制出流速和高度差之间的关系图。
从伯努利方程可以看出，流速增大时，高度差也会增大。
通过实验数据的处理和分析，我们可以得出以下结论：1.伯努利方程可以用来描述流体在流动过程中的能量转换和动能变化。
2.流速和压力差呈反比关系，即流速增大时压力差减小。
3.流速和高度差呈正比关系，即流速增大时高度差增大。
结论本实验通过观察并记录流体在伯努利实验装置中的压力差和高度差随流速变化的情况，验证了伯努利原理的适用性。
