注塑模具的标准开发流程是怎样的？一、绘制模具图在画模具总装图之前，应绘制工序图，并要符合制件图和工艺资料的要求。
由下道工序保证的尺寸，应在图上标写注明”工艺尺寸”字样。
如果成型后除了修理毛刺之外，再不进行其他机械加工，那么工序图就与制件图完全相同。
在工序图下面最好标出制件编号、名称、材料、材料收缩率、绘图比例等。
通常就把工序图画在模具总装图上。
绘制总装图尽量采用1：1的比例，先由型腔开始绘制，主视图与其它视图同时画出。
模具总装图应包括以下内容：模具成型部分结构浇注系统、排气系统的结构形式。
分型面及分模取件方式。
外形结构及所有连接件，定位、导向件的位置。
标注型腔高度尺寸（不强求，根据需要）及模具总体尺寸。
辅助工具（取件卸模工具，校正工具等）。
按顺序将全部零件序号编出，并且填写明细表。
标注技术要求和使用说明。
模具总装图的技术要求内容：对于模具某些系统的性能要求。
例如对顶出系统、滑块抽芯结构的装配要求。
对模具装配工艺的要求。
例如模具装配后分型面的贴合面的贴合间隙应不大于0.05mm模具上、下面的平行度要求，并指出由装配决定的尺寸和对该尺寸的要求。
模具使用，装拆方法。
防氧化处理、模具编号、刻字、标记、油封、保管等要求。
有关试模及检验方面的要求。
由模具总装图拆画零件图的顺序应为：先内后外，先复杂后简单，先成型零件，后结构零件。
要求如下：图形要求一定要按比例画，允许放大或缩小。
视图选择合理，投影正确，布置得当。
为了使加工专利号易看懂、便于装配，图形尽可能与总装图一致，图形要清晰。
标注尺寸要求统一、集中、有序、完整标注尺寸的顺序为：先标主要零件尺寸和出模斜度，再标注配合尺寸，然后标注全部尺寸。
在非主要零件图上先标注配合尺寸，后标注全部尺寸。
表面粗糙度把应用最多的一种粗糙度标于图纸右上角，如标注”其余3.2。
”其它粗糙度符号在零件各表面分别标出。
其它内容例如零件名称、模具图号、材料牌号、热处理和硬度要求，表面处理、图形比例、自由尺寸的加工精度、技术说明等都要正确填写。
模具设计加工标准[1]
![模具设计加工标准[1]](https://img.taocdn.com/s3/m/ea058e3231126edb6f1a100b.png)
新泉模具设计加工标准目录1、简介2、进度3、质量4、模具数据5、模具加工材料6、总体结构7、模具锁紧8、顶出系统9、镶芯10、斜滑块及斜顶11、浇口及排气12、热流道系统13、表面处理14、模具冷却/加热15、液压系统16、制品及模具标识17、模具起吊18、设备规格简介目的：这本书主要介绍了新泉公司对于模具设计及加工方面的标准要求。
范围：这本标准适用于所有为新泉公司配套的模具供应商，用于供应商在模具设计加工时的参考。
要求：对于模具设计者和模具加工者来说，必须在设计加工过程中满足以下要求：A、制品必须可以在没有变形的情况下自由地从模具上脱落，且可以满足机器人操作。
B、成型周期必须在保证制品质量的前提下尽可能地短。
C、对于模具设计、加工等必须体现出基本的经验要求。
D、新泉公司对于安全的要求，政府、法定的以及模具工业方面的要求。
E、模具设计必须保证制品的寿命。
F、模具的设计和加工必须保证最小程度的维修以及最为方便的维修。
所有的要求并不是限制模具设计或加工商严格按照该标准条款来报价。
设计者和模具制造商应该按照他们自身可以拥有的特殊结构设计以及较为先进的技术作为报价基础。
优先权：如果本标准与客户间或供应商的合同协议有冲突，或者与法定条款有冲突，均应以合同或技术为优先，直到该冲突消除。
发放和控制：该标准是由新泉公司来控制的模具设计加工类参考文件。
该标准由新泉公司的部门经理、模具科长负责提供给新泉公司的模具供应商。
该标准的解释权归新泉公司所有。
对于标准的持有者有权保护好该标准。
按照模具合同及技术协议要求，模具供应商必须根据新泉要求定期向新泉公司的项目负责人提供一份进度报告。
这也是帮助模具供应商对T0次试模时间有更准确的控制。
1.对于每一份合同签订后或者数据确认后，必须提供一份对于模具加工过程中重要环节的进度工期要求；2.在收到定单后模具厂家应每周六向新泉指定的项目经理提供一次模具进度报告，在进度报告中体现出来过去一周内的模具实际进展情况，确保模具的T0试模时间；3.对于已经确定的模具进度如果有更改，必须与新泉公司指定的项目经理有协议，且必须有项目经理的书面确认，确认后提供一份新的模具进度。
汽车模具设计标准与要求
汽车模具设计标准与要求
汽车模具设计标准与要求主要包括以下几个方面：设计要求、尺寸精度、功能性要求、使用寿命、质量要求以及安全性要求等。
以下为具体内容：
1. 设计要求：汽车模具的设计要满足汽车零部件的生产要求。
设计人员需要根据零部件的形状、尺寸等特点，确定模具的结构布局、分型方式、导板设计等。
2. 尺寸精度：汽车模具的制作需要满足汽车零部件装配的尺寸精度要求。
模具设计时应考虑材料的收缩率、后工艺加工等因素，确保模具加工后的零部件尺寸与设计要求相一致。
3. 功能性要求：汽车模具的设计要满足模具的使用功能需求。
设计人员需要根据零部件的结构、性能要求等因素，确定模具的成型方式、脱模机构设计、冷却系统设计等，确保模具能够满足零部件生产的要求。
4. 使用寿命：汽车模具设计需要考虑模具的使用寿命。
针对不同零部件的生产需求，设计人员需要选择合适的材料、热处理工艺等，确保模具有足够的强度和硬度，延长模具的使用寿命。
5. 质量要求：汽车模具的制作需要满足质量管理要求。
设计人员需要考虑模具的制造工艺、加工精度、质量控制等，确保模具制作的质量符合标准，并能够满足零部件的生产要求。
6. 安全性要求：汽车模具的设计需要考虑操作的安全性。
设计
人员需要合理设置模具的安全装置、警示标识等，确保操作人员的人身安全。
总之，汽车模具设计标准与要求是为了保证模具能够满足汽车生产的需求，并达到高质量、高效率的生产目标。
模具设计人员应严格按照标准要求进行设计，确保模具的质量和安全性。
模具制造标准
文件名称制定日期2003-8-10页次1/5版次4.定义:无。
5.流程图:无。
6.作业内容:核 准文件名称文件编号YF-3-020模具制造标准制定单位工模部A03.职责:3.1工模部课长负责监督本标准的执行情况。
3.2工模部各主管负责要求员工按标准的要求加工。
1.目的:本标准规定了模具的加工档准及通用要求(当客户有相关要求时,按客户要求执行.)。
2.范围:此标准适用于工模部注塑模具的制造。
字码。
6.2模架基准面标记不能损伤。
6.3模架表面不得有对刀痕、锈迹、油污、毛刺、缺口、裂纹、尖角等缺陷。
6.4冷却水进出处用12MM字码按图纸要求打上组别编号(1IN、2IN……；1OUT、2OUT……）。
打上模板编号(从上码模板开始用1、2、3……标致记）。
2030以下模架用6MM字码，2030以上用12MM 6.1模架进厂检验合格后,在各板有基准标准的一侧的左下方横向用字码打上模具编号,右下方横向用字码 6.6.3限位螺丝孔、水口拉杆和复位弹簧孔应采用数据控加工，以保证各孔的深度±0.1MM以内(避空孔 除外。
6.6.4分型面锁扣应安装在下模板上。
6.6.5导套底下面加工应安装在下模板上.6.5吊模孔处用12MM字码打上吊环直径(M20……)。
6.6通用加工要求:6.6.1除成型部分外,所有未做倒角的棱边均倒角2×45° 6.6.2烧焊部位须顺,且不能留有明显的痕迹。
修订记录版 次修订日期确 认编 写文件编号YF-3-020模具制造标准制定日期2003-8-10页次2/5版次核 准文件名称制定日期2003-8-10页次3/5版次制定单位工模部A0作措施。
FIT模时，注意突出部分的保护有明确模具动作顺序，以免踩模。
6.6.9FIT模时,不能加工和打磨基准面。
6.6.10FIT模时,必须区分力面和封胶面,受力面承受锁模压力,封胶面只接触但并不受力。
6.6.11FIT模时,必须用机械加工的方法配作。
模具加工标准
模具加工标准模具是现代工业生产中不可或缺的重要工具，它的质量直接关系到产品的成型质量和生产效率。
因此，模具加工标准对于保证产品质量和提高生产效率至关重要。
本文将从模具加工的标准化、精度要求和加工工艺等方面进行详细介绍。
首先，模具加工的标准化是保证模具质量的重要手段。
在模具加工过程中，需要严格按照相关的标准进行操作，包括材料选用、加工尺寸、表面质量等方面的要求。
只有严格按照标准进行加工，才能保证模具的精度和稳定性。
其次，模具加工的精度要求是关乎产品质量的关键因素。
在模具加工过程中，需要确保模具的尺寸精度、表面粗糙度和形位公差等达到要求。
只有精度达标，才能保证模具在生产过程中能够准确地复制产品的形状和尺寸，从而保证产品的质量稳定。
另外，模具加工的工艺也是影响模具质量的重要因素。
在模具加工过程中，需要选择合适的加工工艺，包括加工设备、刀具选择、切削参数等方面的考虑。
只有合理的工艺流程和设备选择，才能保证模具加工的效率和质量。
总之，模具加工标准对于保证产品质量和提高生产效率至关重要。
只有严格按照标准进行加工，确保模具的精度和稳定性，选择合适的加工工艺，才能生产出高质量的模具，从而保证产品的质量和生产效率。
在模具加工过程中，需要严格按照相关的标准进行操作，包括材料选用、加工尺寸、表面质量等方面的要求。
只有严格按照标准进行加工，才能保证模具的精度和稳定性。
在模具加工过程中，需要确保模具的尺寸精度、表面粗糙度和形位公差等达到要求。
只有精度达标，才能保证模具在生产过程中能够准确地复制产品的形状和尺寸，从而保证产品的质量稳定。
在模具加工过程中，需要选择合适的加工工艺，包括加工设备、刀具选择、切削参数等方面的考虑。
只有合理的工艺流程和设备选择，才能保证模具加工的效率和质量。
只有严格按照标准进行加工，确保模具的精度和稳定性，选择合适的加工工艺，才能生产出高质量的模具，从而保证产品的质量和生产效率。
模具加工标准的重要性不言而喻，只有严格按照标准进行加工，确保模具的精度和稳定性，选择合适的加工工艺，才能生产出高质量的模具，从而保证产品的质量和生产效率。

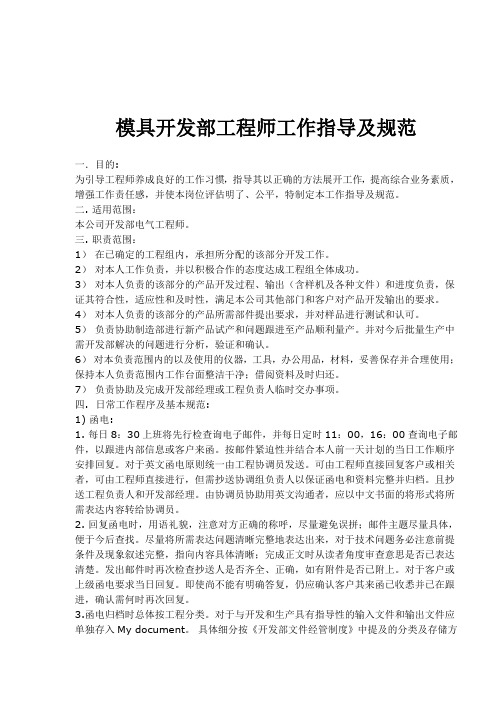

模具开发部工程师工作指导与规范标准
