一种新的电能质量扰动分类识别算法
＜电气开关＞（２０１１．Ｎｏ．２）
文章编号：１００４—２８９Ｘ（２０１１）０２—００４４—０３
一种新的电能质量扰动分类识别算法
赖晓君，孙洪成
（成都电业局龙泉驿供电局，四川 成都６１００３１）
摘要：通过分析电能质量扰动信号的时域特征，提出一种电能质量扰动分类方法。所提取的扰动分类特征量具
有明确的物理意义，有利于对各种电能质量扰动进行估值。某一特征量或某几个特征量能唯一确定一种扰动，使
扰动判断不再具有或然性。任一扰动的特征量不因其他扰动的存在而改变。因此，可以准确辨别出混合扰动。
ＭＡＴＬＡＢ仿真结果表明，该方法能有效地分类更多的单一和混合电能质量扰动，并且计算耗时更少。
关键词：电能质量；电能质量扰动；扰动分类
中图分类号：ＴＭ９２ 文献标识码：Ｂ
Ａ Ｎｅｗ Ｄｉｓｔｕｒｂａｎｃｅ Ｃｌａｓｓｉｆｉｃａｔｉｏｎ
Ｒｅｃｏｇｎｉｚｉｎｇ Ａｌｇｏｒｉｔｈｍ ｏｆ Ｅｌｅｃｔｒｉｃ Ｅｎｅｒｇｙ Ｑｕａｌｉｔｙ
，Ｘｉａｏ ｎ，ＳＵＮ Ｈｏｎｇ—ｃｈｅｎｇ
（Ｃｈｅｎｇｄｕ Ｐｏｗｅｒ Ａｄｍｉｎｓｔｒａｔｉｏｎ，Ｃｈｅｎｇｄｕ ６１００３ １，Ｃｈｉｎａ）
Ａｂｓｔｒａｃｔ：Ａ ｎｏｖｅｌ ｃｌａｓｓｉｆｉｃａｔｉｏｎ ｏｆ ｐｏｗｅｒ ｑｕａｌｉｔｙ ｄｉｓｔｕｒｂａｎｃｅ ｈａｓ ｂｅｅｎ ｐｒｏｐｏｓｅｄ ｂｙ ａｎａｌｙｓｉｓｉｎｇ ｏｆ ｐｏｗｅｒ ｑｕａｌｉｔｙ ｄｉｓｔｕｒｂ－
ａｎｃｅｓ ｉｎ ｔｈｅ ｔｉｍｅ—ｄｏｍａｉｎ ｃｈａｒａｃｔｅｒｉｓｔｉｃｓ ｏｆ ｓｉｇｎａｌｓ．ｔｈｅ ｃｌａｓｓｉｆｉｃａｔｉｏｎ ｈａｓ ａ ｍｏｒｅ ｃｌｅａｒ ｐｈｙｓｉｃａｌ ｍｅａｎｉｎｇ，ＳＯ ｉｔ ｉｓ ｕｓｅｆｕｌ ｔｏ
ｅｖａｌｕａｔｉｏｎ ｏｆ ｐｏｗｅｒ ｑｕａｌｉｔｙ ｄｉｓｔｕｒｂａｎｃｅｓ．ａ ｆｅａｔｕｒｅ ｏｒ ａ ｎｕｍｂｅｒ ｏｆ ｆｅａｔｕｒｅｓ ｄｅｔｅｒｍｉｎｅ ａ ｄｉｓｔｕｒｂａｎｃｅ ｕｎｉｑｕｅｌｙ ｉｎ ｏｒｄｅｒ ｔｏ
ｅｌｅｍｉｎａｔｅ ｅｒｒｏｒ ｏｆ ｅｖａｌｕａｔｉｏｎ．Ｏｎｅ ｏｆ ｔｈｅ ｆｅａｔｕｒｅｓ ｏｆ ｄｉｓｔｕｒｂａｎｃｅｓ ｉｓ ｕｎｄｅｐｅｎｄ ｏｎ ａｎｙ ｏｔｈｅｒｓ，ＳＯ ｉｔ ｃａｎ ａｃｃｕｒａｔｅｌｙ ｉｄｅｎｔｉｆｙ
ｍｉｘｅｄ ｄｉｓｔｕｒｂａｎｃｅ．ＭＡＴＬＡＢ ｓｉｍｕｌａｔｉｏｎ ｒｅｓｕｌｔｓ ｓｈｏｗ ｔｈａｔ ｔｈｉｓ ｍｅｔｈｏｄ ｉｓ ｅｆｆｅｃｔｉｖｅ ｉｎ ｃｌａｓｓｉｆｉｃａｔｉｏｎ ｏｆ ｓｉｎｇｌｅ ａｎｄ ｍｉｘｅｄ
ｐｏｗｅｒ ｑｕａｌｉｔｙ ｄｉｓｔｕｒｂａｎｃｅｓ，ａｎｄ ｌｅｓｓ ｔｉｍｅ—ｃｏｎｓｕｍｉｎｇ ｏｆ ｃａｌｃｕｌａｔｉｏｎ．
Ｋｅｙ ｗｏｒｄｓ：ｐｏｗｅｒ ｑｕａｌｉｔｙ；ｐｏｗｅｒ ｑｕａｌｉｔｙ ｄｉｓｔｕｒｂａｎｃｅｓ；ｄｉｓｔｕｒｂａｎｃｅ ｃｌａｓｓｉｆｉｃａｔｉｏｎ
１ 引言
工业规模的扩大和科学技术的发展，一方面，造成
电能质量下降的因素不断增长，如以电力电子装置为
代表的非线性负荷的使用、各种大型用电设备的启停
等；另一方面，各种复杂的、精密的、对电能质量敏感的
用电设备不断普及，这些设备对系统的干扰更加敏感。
要解决电能质量问题，首先要及时地发现并准确
地分析引起电能质量恶化的事件。只有详细准确地掌
握了电网扰动的信息，才能制定出合理的解决问题、改
．善电能质量的方案。因此，如何深人理解现代电能质
量问题，如何从技术、经济和运行管理等方面加大力
度，保证优质供电，以最小程度减少对现代工业企业和
重要电力用户的影响，既是电力用户的要求也是现代
电力系统运行提出的新任务 。 虽然已有不少新方法被用于电能质量扰动分类识
别中，但是它们主要是针对某一类扰动进行分析的，传
统的方法还存在一些问题，有待进一步研究。而且新
的方法在进人实际应用前也有待考证。本文采用基于
时域的特征分析方法对扰动进行分析，提出一种电能
质量扰动分类方法。所提取的扰动分类特征量具有明
确的物理意义，有利于对各种电能质量扰动进行估值。
某一特征量或某几个特征量能唯一确定一种扰动，使
扰动判断不再具有或然性。任一扰动的特征量不因其
他扰动的存在而改变。因此，可以准确辨别出混合扰
动。ＭＡＴＬＡＢ仿真结果表明，该方法能有效地分类更
多的单一和混合电能质量扰动，并且计算耗时更少。
２时域特征分析理论
采用基于时域特征分析理理论 ，在分析电能质 ＜电气开关》（２０１１．Ｎｏ．２） ４５
量扰动信号的时域特征的基础上，提取４个用于分类
电能质量扰动的特征量，用于电能质量扰动的分类。
（１）Ｆ ＝Ｕ ／Ｕ 作为一特征量。其中， 为基波
电压有效值；Ｆ 是不受加性扰动影响的基波电压幅值
变化量函数，反映了基波幅值变化的程度，从， 变化
的幅度可以得知幅值的变化信息。因此，用它可以
判断分析时段内电压的暂升、暂降、瞬时中断、欠电压、
过电压、持续中断、波动与闪变等电压幅值扰动的
存在。
（２） ＝ 砉√ ，Ⅳ为分析时
段．『的总采样点数（为提高稳态扰动的分析精度，可适
当加宽分析时段，可取２ｓ，１Ｏ０周期）。Ｆ２是分析时段
内的加性扰动有效值的平均值，Ｆ２＞０则必然有加性
扰动。数值恒定是谐波扰动并且 与总畸变率等价。
可确定Ｆｚ＞２为具有加性稳态扰动谐波和间谐波的
阀值。
（３） ∑ｆ Ｕ （后）一Ｕ （ 一１）Ｊ，当Ｆ２＞０
时，取 作为特征量， 为单位采样间隔Ｕ 曲线的平
均增量，可以用于区分加性扰动中的谐波扰动和非基
波频率整数倍的扰动问谐波。
（４）Ｆ４为 中 一周积分后微分值的最大值，暂
态扰动的快速变化特性决定了Ｆ 很大，而对稳态扰
动， 则较小或几乎为０。并且若Ｆ 值表明有幅值扰
动，则为暂态幅值扰动，若， 值表明没有幅值扰动，则
必然为振荡（低频）暂态扰动。
该方法不仅扰动识别范围史宽、抗噪声能力史强，
而且计算耗时少，更有利于用于实时电能质量扰动分
类 。
３扰动特征提取的ＭＡＴＬＡＢ仿真
一般的单相电压信号可以用一个公式表示出来，
通过改变参数可以得到所需要的信号，一般单相电压 信号可用下式表示＿５’。Ｊ：
ｎ ｕ（￡）＝√２ｕｌ ｓｉｎ（∞￡＋ １）＋√２ ｓｉｎ（ｈｗｔ＋ ＝
Ｈ）＋ ｓｉｎ（ｗ。ｔ＋ ｅ ｓ’１（ｔ—ｔ ）（１） ５＝１ 式（１）中， 为基波电压有效值；ｔｏ为基波角频
率； 为基波初相角；Ｕ 为谐波电压幅值； 为谐波次
数； 为ｈ次谐波初相角； 为非基波角频率整数倍
正弦电压有效值；ｔｏ 为非基波角频率整数倍角频率； 为非基波角频率整数倍正弦电压初相角； 为振荡
瞬变衰减常数，当】，Ｂ＝０时， 为问谐波有效值，当
≠０时， 为振荡暂态有效值；ｔ 为非基波角频率整数
倍正弦电压出现时间；１（ｔ—ｔ ）为单位阶跃函数。
当 为常数，等于额定值，式（１）等号右边第２
项、第３项为０时，式（１）就是理想电压。因此，电压
扰动可分为２类：一是基波电压幅值变动的扰动，包括
电压暂升、暂降、瞬时中断、欠电压、过电压、持续中断、
电压波动与闪变等；一是加性扰动，包括谐波、振荡瞬
变电压、冲击脉冲电压和间谐波等。按扰动持续的时
间，可分为稳态扰动和暂态扰动。稳态扰动包括电压
波动与闪变、欠电压、过电压、持续中断、谐波、问谐波
等；暂态扰动包括电压暂升、暂降、瞬时中断、振荡瞬变
电压、冲击脉冲电压等。因此，按电能质量扰动信号的 时域特征可分４类 卜ｍ Ｊ，见表１。
表１
电压幅值扰动 加性扰动
通过设置谐波次数、 基波电压有效值、为基波
角频率、基波初相角、为谐波电压幅值、谐波次数、ｈ次
谐波初相角、非基波角频率整数倍正弦电压有效值、非
基波角频率整数倍角频率、非基波角频率整数倍正弦
电压初相角、振荡瞬变衰减常数等可以产生自己所需
要的信号。
ＭＡＴＬＡＢ仿真的特征提取框图如图１所示。
通过对仿真信号的进行特征提取，得特征值 测
试数据如表２所示。
表２
扰动种类
过电压 Ｆｌ＝１．１～１．２，持续时问大于１ｒａｉｎ
欠电压 Ｆｌ＝０．８～０．９，持续时间大于１ｒａｉｎ
电压中断 Ｆｌ＜０．１
电压跌落 ＦＩ＝Ｏ．１—０．９，持续时间ｌＯｒｅｓ～１ｒａｉｎ
电匝上升 Ｆ１＝１．１～１．８，持续时间ｌＯｒｅｓ～１ｒａｉｎ
．．． 在０．９～１．１内随机变化为电压波动，闪变则是对 波动与闪变 ‘． …， 照明灯的影响
特征值 、Ｆ 、 的测试数据如表３所示。
（电气开关＞（２０１１．Ｎｏ．２）
表３ ２ｎｄ－Ｏｒｄｅｒ Ｆｉｔｅｒ
通过已得到的时域特征值设计自动分类程序。Ｆ１
的值反映了基波幅值的变化程度，有 可以判别出分
析时段内电压的暂升、暂降、瞬时中断、欠电压、过电
压、持续中断、波动、与闪变等； 是分析时段内加性
扰动有效值的平均值，故Ｆ２＞０时必有加性扰动，
不变时为谐波扰动；由数据可知：Ｆ３＞０时有间谐波，
且 ／Ｆ２＞０．５时只有问谐波，Ｆ３／Ｆ２＜０．５时为谐波
和间谐波混合扰动；Ｆ 显示了扰动变化特性，由此可
以根据 判断暂态跟稳态，根据数据取１５为Ｆ 的阀
值。由此可设计出自动分类的程序。
４结论
本文采用基于时域的特征提取方法，对各种扰动
信号进行特征提取，采用的特征量具有较为明确的物
理意义，某一特征量或几个特征量能唯一确定一种扰 图１
动，使扰动不具有或然性，任意扰动的特征量不因其他
扰动的存在而改变其值，因此可以准确判别出混合扰
动。由此，可设计出自动分类程序。各种扰动不同特
征提取量作为自动分类的依据，经过验证，对于输人特 征量，该程序能够准确地辨别出扰动类型，现实意义较
强。
参考文献
［Ｉ］ 肖湘宁，徐永海．电能质量问题剖析［Ｊ］．电网技术，２００１，２５（３）： ６６—６９． ［２］ 林海雪．我国电能质量的产业发展及应关注的问题［Ｊ】．电力设 备，２００５，６（９）：３６—３９． ［３］ 刘昊，唐轶，冯宇，等．基于时频变换特性分析的电能质量扰动检 测方法［Ｊ］．电工技术学报，２００８，１１（２３）：１４１—１４５． ［４］ Ｓａｎｔｏｓｏ Ｐ Ｈｏｆｍａｎｎ．Ｐｏｗｅｒ ｑｕａｌｉｔｙ ａｓｓｅｓｓｍｅｎｔ ｖｉａ ｗａｖｅｌｅｔ ｔｒａｎｓｆｏｒｍ ａ． ｎａｌｙｓｉｓ［Ｊ】．ＩＥＥＥ Ｔｒａｎｓ．ｏｎ Ｐｏｗｅｒ Ｄｅｌｉｖｅｒｙ，１９９６，１１（２）：９２４—９３０． ［５］Ｊｏｖａｎｏｖｉｃ Ｍ Ｇ，Ｙｕ Ｊ，Ｌｅｖｉ Ｅ．Ｒｅａｌ—Ｔｉｍｅ ｌｍｐｌｅｚａｎｅｎｔａｔｉｏｎ ｏｆ Ｄｉｒｅｃｔ Ｔｏｒｑｕｅ Ｃｏｎｔｒｏｌ Ｓｃｈｅｍｅ ｆｏｒ Ｂｒｕｓｈｌｅｓｓ Ｄｏｕｂｌｙ—Ｆｅｄ Ｒｄｕｃ￣ｎｃｅ Ｍｏｔｏｒｓ［Ｊ】． Ｉｎ：Ｐｏｗｅｒ Ｅｌｅｃｔｒｏｎｉｃｓ Ｍａｃｈｉｎｅｓ ａｎｄ Ｄｒｉｖｅｓ ２００４．Ｓｅｃｏｎｄ Ｉｎｔｅｒｎａｔｉｏｎａｌ Ｃｏｎ． ｆｅｒｅｎｃｅ ｏｎ（Ｃｏｎ／＇．Ｐｕｂ１．Ｎｏ．４９８），２００４：７５２—７５７． ［６］Ｊｏｖａｎｏｖｉｃ Ｍ，Ｊｉａｎ Ｙｕ，Ｌｅｖｉ Ｅ．Ａ Ｄｉｒｅｃｔ Ｔｏｒｑｕｅ Ｃｏｎｔｒｏｌｌｅｒ ｆｏｒ Ｌｉｍｉｔｅｄ Ｓｐｅｅｄ Ｒａｎｇｅ Ａｐｐｌｉｃａｔｉｏｎｓ ｏｆ Ｂｒｕｓｈｌｅｓｓ Ｄｏｕｂｌｙ—Ｆｅｄ Ｒｅｌｕｃｔａｎｃｅ ｂｔｏｔｏｍ［Ｊ］． Ｉｎ：Ｉｎｄｕｓｔｒｙ Ａｐｐｌｉｃａｔｉｏｎｓ Ｃｏｎｆｅｒｅｎｃｅ ２００４．３９ｔｈ Ａｎｎｕａｌ Ｍｅｅｔｉｎｇ Ｃｏｎｆｅｒｅｎｃｅ， ２００４：２４０３—２４１０． ［７］ 国家技术监督局．（ＧＢ １２３２５—９０）电能质量供电电压允许偏差 ［Ｓ］．１９９０． ［８】 国家技术监督局．（ＧＢ／Ｔ １４５４９—９３）电能质量共用电网谐波 ［Ｓ］．１９９３． ［９］ 国家技术监督局．（ＧＢ／Ｔ １５５４３—１９９５）电能质量三相电压允许 不平衡度［Ｓ］．１９９５． ［１０］ 国家技术监督局．（ＧＢ／Ｔ １５９４５—９５）电能质量电力系统频率允 许偏差［ｓ］．１９９５．
电能质量扰动数据特征的最优分辨率提取
电能质量扰动数据特征的最优分辨率提取
介绍
电能质量是指电力系统中的电压、电流等电能参数的稳定性和波动情况。电能质量扰动是指电力系统中出现的突发的、非周期性的电压或电流异常变化，可能会对电力设备造成损害或影响电能的正常使用。电能质量扰动的有效监测和分析对于确保电能质量的稳定和安全具有重要意义。
在电能质量扰动数据特征的研究中，确定最优分辨率提取是一个关键的任务。最优分辨率提取可以帮助我们理解电能质量扰动信号的特征和规律，进而采取相应的措施来改善电能质量。本文将介绍电能质量扰动数据特征的最优分辨率提取的方法与步骤，并探讨其应用。
方法与步骤
1. 数据采集与预处理
首先，我们需要采集电能质量扰动数据。可以通过电力设备上安装的传感器或测试仪器来采集电流和电压的原始数据。采集的数据可能包含噪声和干扰，因此需要进行预处理。
预处理的步骤包括去噪和滤波。常用的去噪方法有平滑滤波和小波去噪。滤波可以通过低通滤波器消除高频噪声，保留信号的主要频率成分。
2. 特征提取
特征提取是将原始数据转换为具有实际意义的特征参数。在电能质量扰动数据中，常用的特征包括频率、幅值、相位等。
对于频率特征的提取，可以使用功率谱密度估计方法，如傅里叶变换或小波变换。这些方法可以将信号从时域转换为频域，得到信号的频率成分。
幅值特征的提取可以通过计算信号的均方根值或峰值来实现。这些特征反映了信号的能量和振幅大小。
相位特征的提取可以使用相位角的计算方法。相位角表示了信号在不同时间点上的相对位置。 3. 特征分析
在特征提取之后，我们可以对提取得到的特征进行分析。特征分析可以帮助我们理解电能质量扰动数据的特点和规律。
特征分析可以包括统计分析、频域分析和时域分析等方法。统计分析可以计算特征的平均值、方差、偏度和峰度等，从而揭示数据的分布情况。频域分析可以探索信号的频率成分和谱线特征。时域分析可以通过观察信号的波形和周期来研究信号的周期性和时序特征。

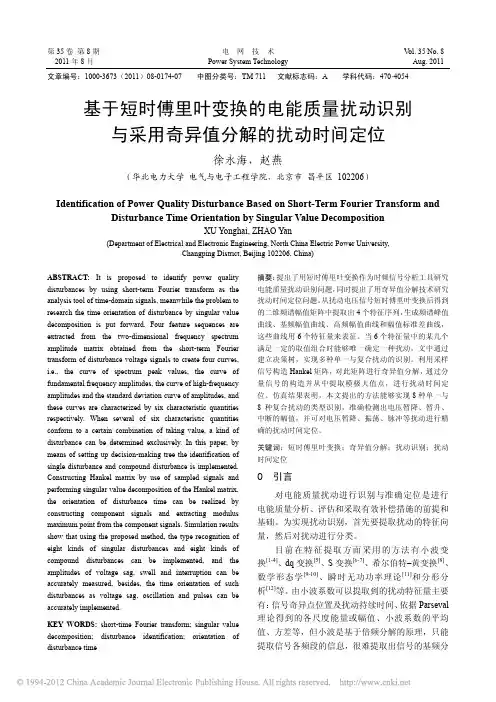

基于短时傅里叶变换的电能质量扰动识别与采用奇异值分解的扰动时间定位
