Altium13.0第八章模拟行为仿真实现
正如前面提到的那样，电子线路设计中最重要问题是，如何对其进行系统
基于行为模型的调幅实现
建立新的行为模型AM工程
1．在Windows7操作系统主界面的左下角下，选择开始—>Altium Designer
，打开AD13.0软件。 2．在AD主界面主菜单下选择New->Project->PCB Project，创建一个名字 为PCB_Project1.PrjPCB的新工程。 3．按照前面所介绍的添加原理图的方法，添加名字为Sheet1.SchDoc的原 理图文件。 构建AM行为模型
2．打开如图所示的Analyses Setup（分析设置）界面。按下面参数设置
设置仿真参数界面（1）
Copyright © 2009 Altium Limited
基于行为模型的滤波器实现
3．选择AC Small Signal Anlysis选项，出现如图所示的AC Small Signal Analysis Setup（AC小信号分析设置）界面。按下面参数设置：
级建模。 首先，通过对电子线路所建立的系统模型，从理论上进行分析可行性。然
后，才考虑如何进行具体的实现。
Copyright © 2009 Altium Limited
模拟行为仿真概念
需要说明的是，在实现基于行为模型的系统建模前，按照前面的方法。将 如图所示的下面的库，添加到库管理器中：
仿真数学功能 仿真Psipce功能 仿真源 仿真特殊功能
3．按照前面所介绍的添加原理图的方法，添加名字为Sheet1.SchDoc的原
设置仿真参数界面（1）
Copyright © 2009 Altium Limited
基于行为模型的调幅实现
3．选择Transient Analysis选项，出现如图所示的Transient Analysis Setup（瞬态分析设置）界面。按下面参数设置：
设置仿真参数界面（2）
Copyright © 2009 Altium Limited
基于行为模型的滤波器实现
下面设置SXFERR的传输函数表达式。本设计给出的一个4阶巴特沃兹低通滤波器 输入到denormalized_freq的参数，将转折频率设置为3kHz（来自量化的 1rad/s。或者159mHz） 量化的传输函数表示为: G(S)=1/(1S4+2.6131S3+3.4142S2+2.6131S+1) 下面给出设置SXFERR传输函数的步骤，其步骤包括： （1）双击图8.22内的SXFERR，打开其属性对话框界面。
设置仿真参数界面（2）
Copyright © 2009 Altium Limited
基于行为模型的滤波器实现
分析滤波器行为仿真结果 1．运行SPICE仿真后，弹出消息对话框。关闭该对话框界面。 2．自动打开PCB_Project1.sdf文件。在该文件下，点击AC Analysis标 签。 3．在该界面中，分别添加IN和OUT波形。如图给出了滤波器仿真结果。 4．保存工程文件，将其保存到s_function_analysis目录下（读者根据 情况保存到其它目录下），退出设计工程。
如图所示，按如下设置参数： （1）Offset（偏置）：0； （2）Amplitude（幅度）：1； （3） Frquency （频率）:10Hz。
为电路元器件和信号源分配唯一的 标识符
V1参数设置界面
Copyright © 2009 Altium Limited
基于行为模型的增益控制实现
8．下面将设置EVALUE的参数，下面给出设置参数的步骤： （1）如图所示，按照前面的方法在仿真参数设置界面中，选择 Global Parameters Setup。按下面参数设置： Parmeter：GAIN。 Value:2。 （2）用鼠标双击EVALUE图标。
放置元器件和信号源
连接电路元器件和信号源
Copyright © 2009 Altium Limited
基于行为模型的增益控制实现
3．按照前面所介绍的为元件分配标识符的方法，为电路中的元件和信号源分
配唯一的标识符。图8.4给出分配完标识符后的原理图界面。 4．双击V1信号源图标，
打开其属性对话框界面。
全局参数设置界面
（3）打开如图所示的属性设置对话框界面，在该界面的下方点击Edit…按钮
。
Copyright © 2009 Altium Limited
的增益控制实现
（4）在下图所示的配置Sim Model模型中，选择Parameters标签，在EXPR一
行按下面设置参数：
第8章 模拟行为仿真实现
何宾 2013.11
学习内容与目标
8.1 模拟行为仿真概念
8.2 基于行为模型的增益控制实现
8.3 基于行为模型的调幅实现
8.4基于行为模型的滤波器实现
8.5 基于行为模型的压控振荡器实现
Copyright © 2009 Altium Limited
2
学习内容与目标
预先安装仿真库文件
仿真传输线
Copyright © 2009 Altium Limited
基于行为模型的增益控制实现
建立新的行为模型增益控制工程 1．在Windows7操作系统主界面的左下角下，选择开始—>Altium Designer ，打开AD13.0软件。 2．在AD主界面主菜单下选择New->Project->PCB Project，创建一个名字 为PCB_Project1.PrjPCB的新工程。 3．按照前面所介绍的添加原理图的方法，添加名字为Sheet1.SchDoc的原 理图文件。 构建增益控制行为模型
1）将Value修改为ABS(V(%1,%2)*GAIN。 2）选中Component Parameter复选框。
（5）点击OK按钮，退出EVALUE配置界面。
修改EXPR表达式设置界面
Copyright © 2009 Altium Limited
基于行为模型的增益控制实现
9．为了方便分析仿真结果，按图所示的电路，在输入和输出端分别分别放 置名字为IN和OUT的网络标号。
设置分析参数
Copyright © 2009 Altium Limited
基于行为模型的增益控制实现
3．Transient Analysis按默认参数设置。
4．其它按默认参数设置。
5．点击OK按钮，退出分析设置界面，运行仿真。 分析增益控制行为仿真结果 1．运行SPICE仿真后，弹出消息对话框，关闭该对话框界面。 2．自动打开PCB_Project1.sdf文件。在该文件下，有一个Transient
s域传输函数仿真结果
Copyright © 2009 Altium Limited
基于行为模型的压控振荡器实现
建立新的压控振荡器行为模型工程 1．在Windows7操作系统主界面的左下角下，选择开始—>Altium
Designer，打开AD13.0软件。
2．在AD主界面主菜单下选择New->Project->PCB Project，创建一个名字 为PCB_Project1.PrjPCB的新工程。
通过学习本章内容，读者更好地理解基于系统模拟行为模型所实现的“系统 级”电子线路前端设计的SPICE验证。 通过SPICE的模拟行为仿真，更好的从系统级的角度把握设计的原理，而不 是仅仅局限在某个具体的设计实现细节问题上。
Copyright © 2009 Altium Limited
模拟行为仿真概念
行为级AM调试仿真结果
Copyright © 2009 Altium Limited
基于行为模型的滤波器实现
建立新的滤波器行为模型工程 1．在Windows7操作系统主界面的左下角下，选择开始—>Altium
Designer，打开AD13.0软件。
2．在AD主界面主菜单下选择New->Project->PCB Project，创建一个名字 为PCB_Project1.PrjPCB的新工程。
Copyright © 2009 Altium Limited
基于行为模型的调幅实现
1．从Miscellaneous Devices.IntLib库中找到如下元件，并将其按照下 图所示的位置进行放置。 2．点击AD主界面下的工具栏 内的连线按钮，将这些元器件和 信号源按照下图所示的方式 进行连接。
Copyright © 2009 Altium Limited
基于行为模型的增益控制实现
1．从Miscellaneous Devices.IntLib库中找到下列元件。并将其按照下 图所示的位置进行放置。 2．点击AD主界面下的工具栏内 的连线按钮，将这些元器件和信号
源按照图8.3所示的方式进行连接。
放置元器件和信号源 连接电路元器件和信号源
Copyright © 2009 Altium Limited
基于行为模型的调幅实现
6．按照在放置元件一节中，所介绍的为元件分配标识符的方法，为电路
中的元件和信号源分配唯一的标识符。下图给出分配完标识符后的原理图
界面。 7．如图，设置V1按如下参数，
在输入和输出端分别分别放置名字
基于行为模型的调幅实现
分析AM行为仿真结果 1．运行SPICE仿真后，弹出消息对话框。关闭该对话框界面。 2．自动打开PCB_Project1.sdf文件。在该文件下，点击Transient Analysis标签。 3．在该界面中，分别添加IN1、IN2和OUT波形。如图给出了AM调制仿真结 果。
Altium Designer 电路板设计与制作课件第8章
解过，请参考前面所讲内容。这里着重介绍如何在电路板设计编辑器中手工 规划电路板。
8.1.1 定义电路板尺寸
如果不是利用PCB文件生成向导创建PCB文件，就需要自定义电路板 的形状和尺寸，实际上就是在Keep Out Layer (禁止布线层)上，用 直线绘制一个封闭的多边形区域(一般绘制成矩形),多边形内部就是实 际印制电路板大小。
8.1.3 定义电路板板层
【实例8-2】定义电路板板层
(5)在“层堆栈管理器”对话框中选中“顶部绝缘体”或“底部绝缘 体”复选框，即可在顶部或底部添加绝缘层，如图8-12所示，带有 绝缘体的层堆栈管理器示意图。单击复选框前面的“浏览”按钮，即 可弹出“电介质工具”对话框，以修改绝缘层属性。
(6)在“层堆栈管理器”对话框中双击示意图上板层名称，或选中示 意图上的板层，右击弹出选项列表，单击“属性”一项，弹出如图813所示的“顶层属性编辑层”对话框，可以进行板层名称和铜厚度 的修改。
执行“放置字符串”命令的常用方式有以下两种：
◆“配线”工具栏：选择“放置字符串”快捷图标。
◆ 菜单栏：“放置”→“字符串”。
在进行PCB设计时，需要在电路板上添加导线、焊盘、元件等操作，这些都 可以通过Altium Designer 10中的绘图工具来完成。
8.3.5 放置坐标
设计人员可以将光标当前所在位置的坐标放置在工作平面上以供参考，坐标 与字符串一样不具有任何电气特性，只是提醒用户当前鼠标所在位置与坐标 原点之间的距离。
(3)在PCB文件编辑环境下，选择“设计”→“Import Changes From数字时 钟电路.PrjPCB”命令，弹出“工程更改顺序”对话框如图8-19所示。

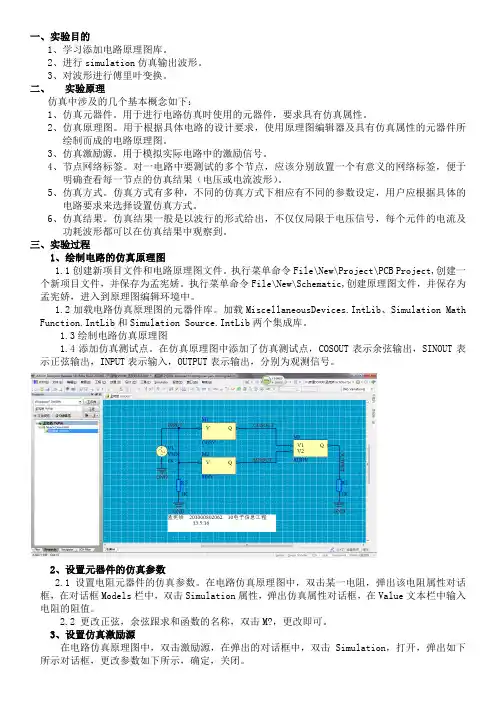

Altium Designer Simulation 仿真实验报告
一、实验目的1、学习添加电路原理图库。
2、进行simulation仿真输出波形。
3、对波形进行傅里叶变换。
二、实验原理仿真中涉及的几个基本概念如下：1、仿真元器件。
用于进行电路仿真时使用的元器件，要求具有仿真属性。
2、仿真原理图。
用于根据具体电路的设计要求，使用原理图编辑器及具有仿真属性的元器件所绘制而成的电路原理图。
3、仿真激励源。
用于模拟实际电路中的激励信号。
4、节点网络标签。
对一电路中要测试的多个节点，应该分别放置一个有意义的网络标签，便于明确查看每一节点的仿真结果（电压或电流波形）。
5、仿真方式。
仿真方式有多种，不同的仿真方式下相应有不同的参数设定，用户应根据具体的电路要求来选择设置仿真方式。
6、仿真结果。
仿真结果一般是以波行的形式给出，不仅仅局限于电压信号，每个元件的电流及功耗波形都可以在仿真结果中观察到。
三、实验过程1、绘制电路的仿真原理图1.1创建新项目文件和电路原理图文件。
执行菜单命令File\New\Project\PCB Project,创建一个新项目文件，并保存为孟宪娇。
执行菜单命令File\New\Schematic,创建原理图文件，并保存为孟宪娇，进入到原理图编辑环境中。
1.2加载电路仿真原理图的元器件库。
加载MiscellaneousDevices.IntLib、Simulation Math Function.IntLib和Simulation Source.IntLib两个集成库。
1.3绘制电路仿真原理图1.4添加仿真测试点。
在仿真原理图中添加了仿真测试点，COSOUT表示余弦输出，SINOUT表示正弦输出，INPUT表示输入，OUTPUT表示输出，分别为观测信号。
2、设置元器件的仿真参数2.1设置电阻元器件的仿真参数。
在电路仿真原理图中，双击某一电阻，弹出该电阻属性对话框，在对话框Models栏中，双击Simulation属性，弹出仿真属性对话框，在Value文本栏中输入电阻的阻值。
simulation仿真流程
simulation仿真流程
仿真流程是指在进行仿真实验时所采取的步骤和方法。
一般而言，仿真流程包括以下几个主要步骤：
1. 确定仿真目标，首先需要明确仿真的目的和目标，包括所要研究的问题、需要模拟的系统或过程，以及希望从仿真中获得的结果。
2. 收集数据和建立模型，在进行仿真之前，需要收集相关的数据和信息，并建立相应的数学模型或计算模型，以便对系统或过程进行仿真分析。
3. 设定参数和初始条件，根据建立的模型，需要设定仿真所需的参数和初始条件，这些参数和条件将影响仿真的结果。
4. 运行仿真实验，在设定好参数和初始条件之后，开始运行仿真实验，使用计算机程序或仿真工具对模型进行数值计算或模拟，得到系统在不同时间或条件下的行为和性能。
5. 分析和验证结果，对仿真得到的结果进行分析和验证，与实
际情况进行比较，评估模型的准确性和仿真的有效性。
6. 优化和改进模型，根据分析和验证的结果，对模型进行优化和改进，以提高仿真的精度和可靠性。
7. 结果展示和报告，最后，将仿真结果进行展示和报告，向相关人员或决策者介绍仿真分析的过程和结论，为实际问题的解决提供参考依据。
总之，仿真流程是一个系统工程，需要综合运用数学、计算机科学、工程技术等多个领域的知识和方法，通过科学的步骤和严谨的分析，对复杂系统或过程进行模拟和分析，为实际问题的解决提供理论和技术支持。

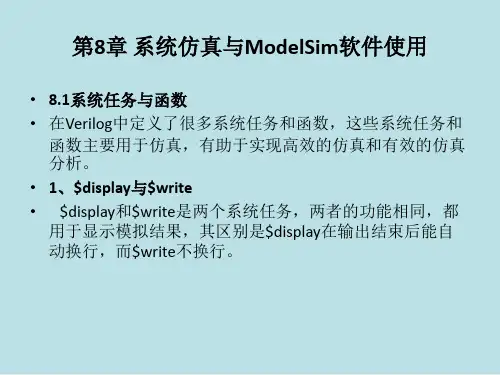

EDA技术与应用第8章 系统仿真与ModelSim软件使用
• Testbench的仿真流程如图8.3.3所示，Testbench为被验证设 计提供激励信号、实例化被验证设计、将仿真数据显示在 终端或者存入文件。
• 测试程序的结构如图8.3.4所示，测试程序与一般的Verilog 模块没有根本的区别，其特点表现为：
• 测试模块只有模块名字，没有端口列表。输入信号（激励 信号）必须定义为reg型，以保持信号值；输出信号（显 示信号）必须定义为wire型。在测试模块中调用被测试模 块，调用时，应注意端口排列的顺序与模块定义时一致。
• $random是产生随机数的系统函数，每次调用该函数将返 回一个32位的随机数，该随机数是一个带符号的整数。
• 8.2 用户自定义原语
•
利用用户自定义原语（User Defined Primitives，即
UDP），用户可以自行定义和调用基本逻辑元件。用户定
义基本单元（UDP、User Defined Primitive）和Verilog HDL
• $display 和$write的使用格式为： • $display（“格式控制符”，输出变量名列表） • $write（“格式控制符”，输出变量名列表） • 例如： • $display（$time，，，”a=%hb=%hc=%h”，a，b，c）；
• 2、$monitor和$strobe • 与$display和$write类似，$monitor和$strobe也属于仿真结
• 当master1和master2设备同时发出请求时，总线仲裁器根 据内部控制寄存器rid的值按照优先级或者循环使用两种机 制给相应的总线设备发出确认信号。
• 总线仲裁器状态机的跳转条件涉及多个输入信号，跳转的 路径比较多，在验证时需要考虑的组合情况也比较多，在
第八章 仿真与逻辑综合
q a b a ( a b) a a b a b
architecture behav of sample is signal c,d:std_logic; begin
c<=not(a);
d<=not(b and c); q<=c and d; end behav;
1.
仿真程序模块的书写(2)
如建立时间的检查程序： assert(now-din_change>=800 ps)
process(wr) --write operation
Begin if(wr'event and wr='1') then if(cs='1' and wr='1') then sram(adr_in)<=din after 2 ns;
test_en<='0'; wait for clk_cycle*3; test_en<='1'; wait; end process; end siml;
仿真输入信息的产生（2）
读TEXTIO文件产生法： 仿真输入数据按定时要求按行存于一个文件 中，在仿真时，根据定时要求按行读出，并 赋予相应的输入信号。
wait;
end if; end process; end sim2;
library ieee;
仿真延时
:
use ieee.std_logic_1164.all;
entity sample is
port(a,b:in std_logic; 仿真 延时的作用： 使零延时事件得到适当 q:out std_logic); 的排队次序，以便在仿真过 end sample; 程中得到一致的结果。
Altium Demo系列_信号完整性分析SI仿真
信号完整性分析SI仿真DemoAltium Designer的SI仿真功能，可以在原理图阶段假定PCB环境进行布线前预仿真，帮助用户进行设计空间探索，也可以在PCB布线后按照实际设计环境进行仿真验证，并辅以虚拟端接，参数扫描等功能，帮助用户考察和优化设计，增强设计信心。
1.在Windows下打开SI_demo子目录，双击打开演示案例项目SI_demo.prjpcb，当前项目树中只有一页原理图SI_demo.schdoc，双击SI_demo.schdoc打开原理图。
观察到图中有U2和U3两个IC器件。
2.为器件指定IBIS模型（如果元件库中该器件已有正确的IBIS模型，则可跳过步骤2）通过双击器件U2，弹出以下窗口：点击Add右边的下拉箭头，选择Signal Integrity，为器件U2指定SI仿真用的IBIS模型。
在弹出的SI模型选择窗口中点击Import IBIS，选择U2对应的IBIS模型文件导入，本例中U2的IBIS模型文件为SI_demo文件夹中的文件5107_lmi.ibs，后面各窗口一直点击OK，直到回到原理图界面，U2的模型设定完成。
双击器件U3，按照同样的步骤为U3指定IBIS模型，其对应的IBIS模型文件为：edd2516akta01.ibs3.为关注的网络设定规则通过点击主菜单下的Place->Directives->Blanket，放置一个方框，将所关注的网络名称框住（本例中已经框住了LMID00-LMID15共16位数据总线）。
然后同样通过Place->Directives->PCB Layout, 放置一个PCB Rule规则符号，置于方框的边界上。
双击PCB Rule符号，编辑规则的属性，在以下窗口中依次点击红色矩形标记的按钮或填入相应的值：经过以上步骤，为LMID00-LMID15这16根信号线添加了一条规则：上升沿overshoot小于300mV（本例中已经预先设置，用户只需按步骤观察确认）。
Altium Designer15.0 第9章 数字电路仿真实现
Copyright © 2009 Altium Limited
时序逻辑电路的门级仿真 --构建三位计数器仿真电路
在SN74LS173三个D输入端分别给出Q0、Q1和Q2网络标号， 在其三个Q输出端分别给出D0，D1和D2网络标号，在时钟输入
HDL比较适合算法级（Algorithm）、寄存器传输级（RTL）、逻辑级
时序逻辑电路的门级仿真 --分析三位计数器电路的仿真结果
基于HDL语言的数字系统仿真及验证 --HDL功能及特点
硬件描述语言（Hardware Description Language）是硬件 设计人员和电子设计自动化（EDA）工具之间的界面。
其主要目的是用来编写设计文件，建立电子系统行为级的仿真模型。
数字电路仿真实现
何宾 2015.07
学习内容和目标
数字逻辑仿真库的构建
时序逻辑电路的仿真 基于HDL语言的数字系统仿真及验证
Copyright © 2009 Altium Limited
2
数字逻辑仿真库的构建 --导入与数字逻辑仿真相关的原理图库
在IE浏览器中输入：网址，打开wiki 界面。
Copyright © 2009 Altium Limited
基于HDL语言的数字系统仿真及验证 --HDL功能及特点
利用计算机的巨大能力对Verilog HDL或VHDL建模的复杂数 字逻辑进行仿真，然后自动综合，生成符合要求且在电路结构
上可以实现的数字逻辑网表（Netlist）。 根据网表和某种工艺的器件自动生成具体电路。
Copyright © 2009 Altium Limited
Altium Designer中的电路仿真技巧
Altium Designer中的电路仿真技巧Altium DesignerAltium Designer的混合电路混合电路信号仿真工具，在电路原理图设计阶段实现对数模混合信号电路的功能设计仿真，配合简单易用的参数配置窗口，完成基于时序、离散度、信噪比等多种数据的分析。
Altium Designer 可以在原理图中提供完善的混合信号电路仿真电路仿真功能，除了对XSPICE 标准的支持之外，还支持对Pspice模型和电路的仿真。
Altium Designer中的电路仿真是真正的混合模式仿真器，可以用于对模拟和数字器件的电路分析。
仿真器采用由乔治亚技术研究所（GTRI）开发的增强版事件驱动型XSPICE仿真模型，该模型是基于伯克里SPICE3代码，并于且SPICE3f5完全兼容。
SPICE3f5模拟器件模型：包括电阻、电容、电感、电压/电流源、传输线和开关。
五类主要的通用半导体器件模型，如diodes、BJTs、JFETs、MESFETs和MOSFETs。
XSPICE模拟器件模型是针对一些可能会影响到仿真效率的冗长的无需开发局部电路，而设计的复杂的、非线性器件特性模型代码。
包括特殊功能函数，诸如增益、磁滞效应、限电压及限电流、s域传输函数精确度等。
局部电路模型是指更复杂的器件，如用局部电路语法描述的操作运放、时钟、晶体等。
每个局部电路都下在*.ckt文件中，并在模型名称的前面加上大写的X。
数字器件模型是用数字SimCode语言编写的，这是一种由事件驱动型XSPICE模型扩展而来专门用于仿真数字器件的特殊的描述语言，是一种类C语言，实现对数字器件的行为及特征的描述，参数可以包括传输时延、负载特征等信息；行为可以通过真值表、数学函数和条件控制参数等。
它来源于标准的XSPICE代码模型。
在SimCode中，仿真文件采用ASCII码字符并且保存成.TXT后缀的文件，编译后生成*.scb模型文件。
可以将多个数字器件模型写在同一个文件中。
AltiumDesigner中的电路仿真
今天看了下Altium Designer的电路仿真功能，发现它还是蛮强大的，按着help里面的文档《TU0106 Defining & running Circuit Simulation 》跑了一下，觉得还行，所以就把这个文档翻译下。
其中包含了仿真功能的介绍，元件仿真模型的添加与修改，仿真环境的设置，等等。
本人对SPICE仿真了解的不多，里面涉及到SPICE的文件如果有什么错误，欢迎提出！一、电路仿真功能介绍Altium Designer的混合电路信号仿真工具，在电路原理图设计阶段实现对数模混合信号电路的功能设计仿真，配合简单易用的参数配置窗口，完成基于时序、离散度、信噪比等多种数据的分析。
Altium Designer 可以在原理图中提供完善的混合信号电路仿真功能 ,除了对XSPICE 标准的支持之外，还支持对Pspice模型和电路的仿真。
Altium Designer中的电路仿真是真正的混合模式仿真器，可以用于对模拟和数字器件的电路分析。
仿真器采用由乔治亚技术研究所（GTRI）开发的增强版事件驱动型XSPICE仿真模型，该模型是基于伯克里SPICE3代码，并于且SPICE3f5完全兼容。
SPICE3f5模拟器件模型：包括电阻、电容、电感、电压/电流源、传输线和开关。
五类主要的通用半导体器件模型，如diodes、BJTs、JFETs、MESFETs和MOSFETs。
XSPICE模拟器件模型是针对一些可能会影响到仿真效率的冗长的无需开发局部电路，而设计的复杂的、非线性器件特性模型代码。
包括特殊功能函数，诸如增益、磁滞效应、限电压及限电流、s域传输函数精确度等。
局部电路模型是指更复杂的器件，如用局部电路语法描述的操作运放、时钟、晶体等。
每个局部电路都下在*.ckt文件中，并在模型名称的前面加上大写的X。
数字器件模型是用数字SimCode语言编写的，这是一种由事件驱动型XSPICE模型扩展而来专门用于仿真数字器件的特殊的描述语言，是一种类C语言，实现对数字器件的行为及特征的描述，参数可以包括传输时延、负载特征等信息；行为可以通过真值表、数学函数和条件控制参数等。
Altium Designer中的电路仿真
Altium Designer中的电路仿真今天看了下Altium Designer的电路仿真功能，发现它还是蛮强大的，按着help里面的文档《TU0106 Defining & running Circuit Simulation analyses.PDF》跑了一下，觉得还行，所以就把这个文档翻译下。
其中包含了仿真功能的介绍，元件仿真模型的添加与修改，仿真环境的设置，等等。
本人对SPICE仿真了解的不多，里面涉及到SPICE的文件如果有什么错误，欢迎提出！一、电路仿真功能介绍Altium Designer的混合电路信号仿真工具，在电路原理图设计阶段实现对数模混合信号电路的功能设计仿真，配合简单易用的参数配置窗口，完成基于时序、离散度、信噪比等多种数据的分析。
Altium Designer 可以在原理图中提供完善的混合信号电路仿真功能 ,除了对XSPICE 标准的支持之外，还支持对Pspice模型和电路的仿真。
Altium Designer中的电路仿真是真正的混合模式仿真器，可以用于对模拟和数字器件的电路分析。
仿真器采用由乔治亚技术研究所（GTRI）开发的增强版事件驱动型XSPICE仿真模型，该模型是基于伯克里SPICE3代码，并于且SPICE3f5完全兼容。
SPICE3f5模拟器件模型：包括电阻、电容、电感、电压/电流源、传输线和开关。
五类主要的通用半导体器件模型，如diodes、BJTs、JFETs、MESFETs和MOSFETs。
XSPICE模拟器件模型是针对一些可能会影响到仿真效率的冗长的无需开发局部电路，而设计的复杂的、非线性器件特性模型代码。
包括特殊功能函数，诸如增益、磁滞效应、限电压及限电流、s域传输函数精确度等。
局部电路模型是指更复杂的器件，如用局部电路语法描述的操作运放、时钟、晶体等。
每个局部电路都下在*.ckt文件中，并在模型名称的前面加上大写的X。
数字器件模型是用数字SimCode语言编写的，这是一种由事件驱动型XSPICE模型扩展而来专门用于仿真数字器件的特殊的描述语言，是一种类C语言，实现对数字器件的行为及特征的描述，参数可以包括传输时延、负载特征等信息；行为可以通过真值表、数学函数和条件控制参数等。
