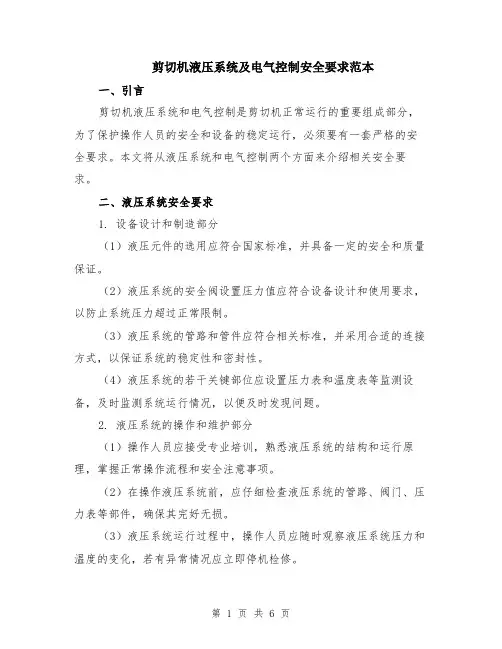

剪切机液压系统及电气控制安全要求范本（2篇）
剪切机液压系统及电气控制安全要求范本一、引言剪切机液压系统和电气控制是剪切机正常运行的重要组成部分，为了保护操作人员的安全和设备的稳定运行，必须要有一套严格的安全要求。
本文将从液压系统和电气控制两个方面来介绍相关安全要求。
二、液压系统安全要求1. 设备设计和制造部分（1）液压元件的选用应符合国家标准，并具备一定的安全和质量保证。
（2）液压系统的安全阀设置压力值应符合设备设计和使用要求，以防止系统压力超过正常限制。
（3）液压系统的管路和管件应符合相关标准，并采用合适的连接方式，以保证系统的稳定性和密封性。
（4）液压系统的若干关键部位应设置压力表和温度表等监测设备，及时监测系统运行情况，以便及时发现问题。
2. 液压系统的操作和维护部分（1）操作人员应接受专业培训，熟悉液压系统的结构和运行原理，掌握正常操作流程和安全注意事项。
（2）在操作液压系统前，应仔细检查液压系统的管路、阀门、压力表等部件，确保其完好无损。
（3）液压系统运行过程中，操作人员应随时观察液压系统压力和温度的变化，若有异常情况应立即停机检修。
（4）定期对液压系统进行维护保养，清洁系统内部和外部的污垢，更换液压油和滤芯等，保证系统的正常运行。
三、电气控制安全要求1. 电气设备的选用部分（1）电气设备应符合国家标准，并具备相应的安全认证。
（2）电气设备的额定电压和额定电流应符合工作环境和设备要求。
（3）电气设备的绝缘阻抗应符合国家标准，并经过必要的绝缘检测以确保其安全性能。
2. 电气控制系统的设计和制造部分（1）电气控制系统的设计应满足设备运行所需的逻辑控制和保护要求。
（2）电气控制系统的布线应符合电气安全标准，避免因电气线路故障引发事故。
（3）电气控制系统的控制元件和继电器等应具备一定的负载能力和抗干扰性能，以保证其可靠性和稳定性。
3. 电气控制系统的操作和维护部分（1）操作人员应接受电气设备和控制系统的专业培训，熟悉设备的正常操作流程和安全注意事项。
压力机液压系统的电气控制设计(DOC)
机电控制技术课程设计资料袋机械工程学院学院（系、部）2012 ~ 20 13 学年第 2 学期课程名称机电控制技术课程设计指导教师职称教授学生姓名专业班级学号题目压力机液压系统的电气控制成绩起止日期2013 年 6 月14 日～2013 年6 月23 日材料目录机电控制技术课程设计设计说明书压力机液压系统的电气控制设计起止日期：2013 年6 月14 日至2013 年6月23 日学生姓名班级学号成绩湖南工业大学课程设计任务书2012—2013学年第二学期机械工程学院（系、部）机械设计制造及其自动化专业课程名称：机电控制技术设计题目：压力机液压系统的电气控制完成期限：自2013 年 6 月14 日至2013 年 6 月23 日共1 周指导教师（签字）：2013年6月23 日系（教研室）主任（签字）：2013年6月23 日目录一、课程设计的内容与要求 (1)1.1课程设计对象简介 (1)1.2压力机结构及工作要求 (1)1.3液压系统工作原理及控制要求 (2)二、电气控制线路的设计…………………………………….4.2.1继电器-接触器电气控制电路的设计 (4)2.2继电器-接触器电气控制电路图分析及介绍 (5)2.3选择电气元件 (10)三、压力机的可编程控制器系统的设计 (11)3.1可编程控制器控制系统设计的基本原则 (11)3.2可编程控制器系统的设计 (11)1)可编程控制器硬件接线图 (13)2)控制梯形图 (14)3)压力机的状态转移图和步进梯形图 (16)四、设计心得体会 (18)五、参考资料 (18)一、课程设计的内容与要求1.1 课程设计对象简介压力机是锻压、冲压、冷挤、校直、弯曲、粉末冶金、成形、打包等加工工艺中广泛应用的压力加工机械设备。
液压压力机（简称液压机）是压力机的一种类型，它通过液压系统产生很大的静压力实现对工件进行挤压、校直、冷弯等加工。
液压机的结构类型有单柱式、三柱式、四柱式等形式，其中以四柱式液压机最为典型，它主要由横梁、导柱、工作台、上滑块和下滑块顶出机构等部件组成，。
(完整word版)千斤顶液压缸加工机床电气控制系统设计
(完整word版)千斤顶液压缸加工机床电气控制系统设计XXXXX学院课程设计说明书设计题目:千斤顶液压缸加工机床电气控制系统设计学生姓名：XXXXX学号：XXXXX专业班级：XXXXX指导教师：XXXXX2012年12月13日内容摘要在本设计中采用装在动力滑台上左，右两个动力头同时进行切削。
动力头的快进、工进及快退由液压缸驱动。
液压系统采用两位四通电磁阀控制，并用调整死挡铁的方法实现位置控制。
主要介绍了通过PLC控制系统，设计了千斤顶液压缸加工机床电气控制，并设计了千斤顶液压缸加工机床电气控制梯形图，千斤顶液压缸加工机床控制硬件配置连线图，基于PLC的机床电气控制系统的控制电路图。
关键字：液压缸；PLC控制系统；梯形图；主电路目录第1章引言 (1)1.1设计内容 (1)1.2控制要求 (1)第2章系统总体方案设计 (3)2.1设计思路 (3)2.2 系统硬件配置 (3)第3章PLC控制系统设计 (4)3.1 主电路图的设计 (4)3.2 确定I/O数量，选择PLC类型 (5)3.3 I/O地址的分配 (5)3.4 元器件明细表 (7)3.5 硬件配置接线图 (7)3.6控制程序梯形图与语句表 (9)3.6.1梯形图 (9)3.6.2指令表 (10)3.6.3程序调试 (10)结论 (11)设计总结 (12)谢辞 (13)附录1 (14)附录2 (22)附录3 (22)参考文献 (32)第1章引言1.1设计内容千斤顶液压缸加工机床电气控制系统的设计。
1.2控制要求本机床用于千斤顶液压缸两个端面的加工，采用装在动力滑台上的左、右两个动力头同时进行切削。
动力头的快进、工进及快退由液压缸驱动。
液压系统采用两位四通电磁阀控制，并用调整死挡铁的方法实现位置控制。
机床的工作程序是：(1)工件定位人工将零件装入夹具后，定位液压缸动作，工件定位。
(2)工件夹紧零件定位后，延时15s，夹紧液压缸动作使零件固定在夹具内，同时定位液压缸退出以保证滑台入位。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
内部编号：AN-QP-HT593
版本 / 修改状态：01 / 00
When Carrying Out Various Production Tasks, We Should Constantly Improve Product Quality, Ensure Safe
Production, Conduct Economic Accounting At The Same Time, And Win More Business Opportunities By
Reducing Product Cost, So As To Realize The Overall Management Of Safe Production.
编辑：__________________
审核：__________________
单位：__________________
模具研配液压机电气控制系统概述通
用范本
精制生产管理 编号：AN-QP-HT593
第2页 / 共8页
模具研配液压机电气控制系统概述通用
范本
使用指引：本安全管理文件可用于贯彻执行各项生产任务时，不断提高产品质量，保证安全生产，
同时进行经济核算，通过降低产品成本来赢得更多商业机会，最终实现对安全生产工作全面管理。
资料下载后可以进行自定义修改，可按照所需进行删减和使用。
本文介绍模具研配液压机电气控制系统，
详细介绍了PLC、触摸屏、绝对值位移传感
器、旋转编码器及变频电机在研配液压机中的
应用，使研配液压机达到理想的控制精度和研
配质量。
模具研配液压机电气控制系统是根据众多
模具行业产品要求设计的控制系统，主要用于
各类冲压模具的修配、研合、试压和精调等。
本控制系统主要包括五个部分：主油缸控制、
微调装置控制、翻转装置控制、安全装置控
制、移动工作台移入移出控制等。研配液压机
精制生产管理 编号：AN-QP-HT593
第3页 / 共8页
的特点是控制精度高，液压机行程的检测与控
制就成为液压机控制的关键。本系统使用直线
位移传感器精度可达0.01mm，在任意位置发
生变化或有下溜现象发生时，都会及时发现。
微调机构定位采用增量型旋转编码器配合变频
电机形式。本系统功能更加完善，可靠性更
高，并向着智能化方向发展。
模具研配液压机的设计结构和工作原理简
介
本系统机身采用拉杆预紧组合框架式机身
结构，滑块采用可拆卸斜楔式四角八面导轨导
向，导向精度好、抗偏载能力强。为控制合模
时上下模具的平行度，滑块上左右各设置一套
微调步进装置，微调机构传动方式为机械式丝
杠传动，一次步进量为0.05mm。通过变频电
精制生产管理 编号：AN-QP-HT593
第4页 / 共8页
机驱动调整合模高度。滑块的上模板设有具翻
转板，翻转角度为180度，便于修整模具。移
动工作台采用变频器带动电机加减速机传动，
并使用可靠的定位装置定位，以使其复位精度
达到±0.05mm。微调和工作台等为小功率电
机，采用变频器直接启动方式，由空气断路
器、热继电器进行保护，由接触器控制其主电
路的通断。
本系统的电气控制采用触摸屏人作为数显
数控终端，帮助操作者了解生产线的工作状
态。PLC与触摸屏之间通过以太网通讯，滑块
位置是位移传感器与PLC之间通过Device-
Net总线传递信号的方式来采集，左右微调机
构位置是PLC通过高速计数模块采集编码器信
号得到，管路油压是PLC通过模拟量输入模块
精制生产管理 编号：AN-QP-HT593
第5页 / 共8页
采集压力传感器信号得到，PLC通过模拟量输
出模块控制比例溢流阀，PLC通过数字量输出
模块控制变频器，在压机各信号正常，工艺条
件条件满足的情况下PLC通过操纵面板上的按
钮实现压机各个工艺动作。
主油缸控制系统
滑块的压力控制采用比例压力控制系统，
比例控制的核心是比例阀，它可以根据输入信
号（通常是±10V电压）调节压力P和流量
Q。对于先导结构的比例阀，先导阀调整作用
在主阀上的压力和流量。当电路失效时，复位
弹簧根据阀的结构将阀芯保持在中位以确保断
电保护功能。也就是说，在没有输入信号或整
个供电系统失效时，确保系统不造成损害。断
电保护可以直接通过比例阀实现（阀技能中的
精制生产管理 编号：AN-QP-HT593
第6页 / 共8页
断电保护位）或通过一组阀的一系列动作实
现。这套比例压力控制系统可以使滑块压力在
公称力的15%～100%内无级调节，显示精度
达到0.1Mpa。
滑块的行程位移采用数字显示、数字控
制；位移传感器采用绝对值式直线位移传感
器，位置的显示和调整通过触摸屏实现，显示
精度达到0.01mm。直线位移传感器与PLC之
间通过Device-Net工业现场总线传递信号，
首先设定Device-Net主站单元号，然后将主
站与从站的波特率设为一样，在网络配置中将
位移传感器上载，网络正常通讯后，在线可以
更改MTS直线位移传感器的节点号。这样正常
工作时PLC就可以读取出滑块的实际位置。
微调机构控制系统
精制生产管理 编号：AN-QP-HT593
第7页 / 共8页
微调机构动作时微调位置是由旋转编码器
配合减速箱来检测，丝杠旋转编码器是一种能
够将圆周旋转距离改变为脉冲信号，加以输出
的检测装置，分为单路输出和双路输出两种。
在这里，我们通过旋转减速箱，将脉冲信
号置换为直线距离信号。旋转编码器与PLC的
高速计数器模块连接。高速计数器可以计算一
定频率内（由模块参数决定）的脉冲数，这样
就可以精确的显示微调的位置，并且可以设置
在任意位置（在微调行程范围之间）停止或运
转。
翻转装置控制系统
模具翻转板翻转机构:由翻转缸、翻转板、
翻转轴、翻转板锁紧机构等组成。在使用中可
以根据实际需要在触摸屏中设置好翻转板停止
精制生产管理 编号：AN-QP-HT593
第8页 / 共8页
位置，这样翻转板就停止在一定的角度便于修
整模具。 翻转板复位精度±0.05mm。
该控制方式应用在模具研配液压机上，电
气控制系统具有快速反应、快速执行、
高精度、高自动化、安全稳定的特点，为
液压机在模具研配行业的市场开展奠定了坚实
基础。
