数据采集及处理系统工作原理图.
混砂搅拌装置
离心泵 泥浆泵
流量
流量计
绘制曲线
模型入口压力-时间曲线
模型压力-时间曲线
旋流除砂器压力-时间曲线
流量-时间曲线
数据采集及处理系统工作原理图
中国石油
压力、流量
防砂模型井筒
防砂模型井筒 配液罐 齿轮泵 系 统 控 制 计量泵
压力 启 /停 启 /停 启/停、压力、流量 启/停、输砂量 启 /停 启/停、压力、流量
压力、流量
计量泵
输砂量
混砂搅拌装置
压力、流量
泥浆泵
数 据 采 集
出砂量
积砂筒
计 算 机 数 据 采 集 及 控 制 系 统
混砂搅拌装置
离心泵 泥浆泵
流量
流量计
绘制曲线
模型压力-时间曲线
模型流量-时间曲线
模型入口压力-时间曲线
旋流除砂器压力-时间曲线
数据采集及处理系统工作原理图
中国石油
压力
模拟井筒单元
模拟井筒单元 配液罐 齿轮泵 系 统 控 制 计量泵
压力 启/停、搅拌速度 启/停、转速 启/停、压力、流量 启/停、输砂量 启/停、转速Βιβλιοθήκη 启/停、压力、流量压力、流量
计量泵
输砂量
混砂搅拌装置
压力、流量
泥浆泵
数 据 采 集
出砂量
积砂筒
计 算 机 数 据 采 集 及 控 制 系 统
电路中的数据采集与处理技术
电路中的数据采集与处理技术一、概述电路中的数据采集与处理技术在科技领域中具有重要的应用价值。
随着科技的不断发展和进步，各类电子设备都需要采集和处理数据，以便于进行各类分析和控制。
本文将介绍电路中的数据采集与处理技术的原理及应用。
二、数据采集技术1.模拟信号采集模拟信号采集是指将模拟信号转换为数字信号的过程。
常用的模拟信号采集技术包括采样和量化两个步骤。
采样是指按照一定频率对模拟信号进行取样，将连续的模拟信号转换为离散的样点；量化是指将取样后的数据转换为一定精度的数字信号。
模拟信号采集技术主要应用于传感器数据的采集、音频信号处理等领域。
2.数字信号采集数字信号采集是指直接采集已经被模数转换器（ADC）转换为数字信号的信号源。
数字信号采集的主要特点是信号在整个采集过程中一直保持为数字信号，无需经过模拟信号的转换。
数字信号采集技术广泛应用于通信系统、图像处理等领域。
三、数据处理技术1.滤波器滤波器是数据处理中常用的技术之一，其目的是去除信号中的噪声或不需要的频段，并保留主要的信息。
常见的滤波器包括低通滤波器、高通滤波器、带通滤波器等。
滤波器的设计和选择要根据具体需求和信号特性进行。
2.信号调理信号调理是指对数据进行预处理，以减小采集误差和增强数据质量。
常见的信号调理技术包括放大、去偏、增益控制等。
信号调理的目的是保证采集到的数据准确可靠，为后续的分析和处理提供可靠的基础。
3.数据压缩和编码数据压缩和编码是在数据存储和传输中常用的技术。
通过压缩和编码，可以减小数据的存储空间和传输带宽，提高效率。
常见的数据压缩和编码算法包括哈夫曼编码、等比例编码等。
四、应用案例1.物联网领域在物联网领域中，大量传感器需要采集环境数据，如温度、湿度、光照等。
数据采集与处理技术能够帮助物联网设备将传感器采集的数据经过处理后进行分析和控制，实现自动化和智能化。
2.医疗仪器在医疗仪器中，数据采集与处理技术能够帮助医生获取患者的生理参数、病情信息等数据，为医生提供可靠的数据支持，辅助医疗诊断和治疗。
数据采集方案4.1
数据采集方案目录一、工业环境背景 (2)1.基于“工业4.0”及“中国智造2025”的智慧化工业环境 (2)2.控制/执行层所需要的最优化的支撑环境 (2)二、智能控制过程中三大模块在MES/ERP的架构中的作用 (3)1.工业软件模块 (4)2.执行设备模块 (4)3.工业通讯路由控制器 (5)三、工业现场信息数据的采集方式 (9)1.传感器信息数据采集 (10)2.标准通信接口信息数据采集 (10)3.视觉识别信息数据采集 (11)四、基于SartAgent系统环境的信息数据采集架构 (11)1.解决方案宗旨： (11)2.信息数据采集系统整体架构 (12)1）一站式智能装备生态系统 (12)2）控制系统解决方案特点 (13)3）系统整体架构拓扑图 (13)4）采用DW系列信息数据采集模式 (15)（1）通过标准通信接口获取信息数据 (15)（2）通过传感器获取信息数据 (15)（3）通过视觉识别获取信息数据 (16)3.系统构成 (17)1)Smart Agent统一开发平台 (17)2)SmartAgent支持的工业网络协议 (19)3)SmartAgent控制器 (20)（1）DW-59一体化控制系统 (20)a.参数配置 (20)b.编程环境支持 (21)c.应用场景 (23)d.优势 (23)（2）DW-79一体化控制系统 (24)a.参数配置 (24)b.编程环境 (25)c.应用场景 (26)d.优势 (27)（3）DW-28系列工业协议路由器 (28)a.参数配置 (28)b.编程环境支持 (29)c.应用场景 (29)d.优势 (30)一、工业环境背景1.基于“工业4.0”及“中国智造2025”的智慧化工业环境➢制造业从数字化到智慧化是发展趋势--智慧化和网络化是工业4.0的未来发展方向➢智慧工厂是工业4.0的最终形态--实现智慧工厂的前提是数字化工厂，而数字化车间是数字化工厂为基础➢数字化工厂的层次架构--大致可以分成5个层次：分别是企业层、管理层、操作层、控制层和现场层,各个层次之间通过工业通讯网络连接。
数据采集模块工作原理
数据采集模块工作原理
数据采集模块的工作原理是通过收集、提取和存储数据以供进一步分析和处理。
具体来说，数据采集模块通常包括以下几个步骤：
1. 数据源选择：根据需求确定需要采集的数据源，可以是数据库、网页、日志文件、传感器等。
2. 数据收集：使用各种技术和工具从数据源中获取数据，例如使用网络爬虫从网页中提取数据，使用API访问数据库，或者直接读取文件等。
3. 数据清洗和预处理：对采集到的数据进行清洗和预处理，包括去除重复数据、处理缺失值、处理异常值等，以确保数据的准确性和一致性。
4. 数据转换和整合：将采集到的原始数据进行转换和整合，使其符合分析和处理的要求。
比如，可以进行数据格式转换、数据字段合并等操作。
5. 数据存储：将处理后的数据存储到合适的存储介质中，如数据库、数据仓库等。
数据的存储方式可以根据具体需求选择，如关系型数据库、NoSQL数据库等。
6. 数据传输和分发：将存储的数据传输给需要使用它的系统或应用程序，可以通过API接口、数据订阅、消息队列等方式进行数据传输和分发。
7. 数据监控和质量控制：对数据采集过程进行监控，确保数据的准确性和完整性。
可以设置数据采集的监控指标，如数据采集速率、错误率等。
综上所述，数据采集模块通过选择数据源、收集数据、清洗预处理、转换整合、存储传输等步骤，实现对数据的采集和处理，为后续的数据分析和应用提供基础。
数据采集技术的工作原理

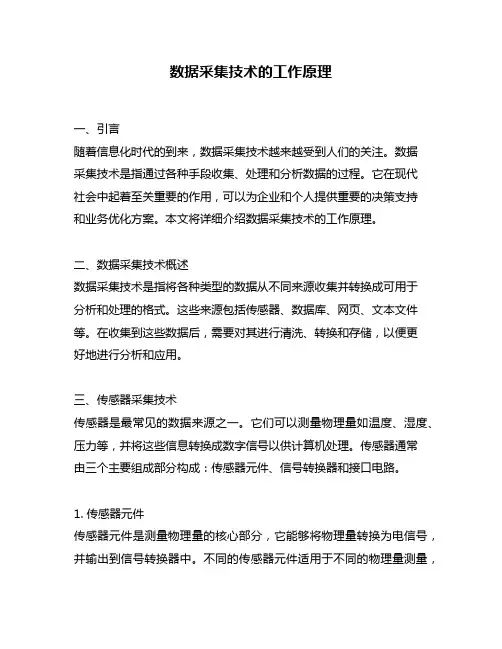

数据采集技术的工作原理一、引言随着信息化时代的到来，数据采集技术越来越受到人们的关注。
数据采集技术是指通过各种手段收集、处理和分析数据的过程。
它在现代社会中起着至关重要的作用，可以为企业和个人提供重要的决策支持和业务优化方案。
本文将详细介绍数据采集技术的工作原理。
二、数据采集技术概述数据采集技术是指将各种类型的数据从不同来源收集并转换成可用于分析和处理的格式。
这些来源包括传感器、数据库、网页、文本文件等。
在收集到这些数据后，需要对其进行清洗、转换和存储，以便更好地进行分析和应用。
三、传感器采集技术传感器是最常见的数据来源之一。
它们可以测量物理量如温度、湿度、压力等，并将这些信息转换成数字信号以供计算机处理。
传感器通常由三个主要组成部分构成：传感器元件、信号转换器和接口电路。
1. 传感器元件传感器元件是测量物理量的核心部分，它能够将物理量转换为电信号，并输出到信号转换器中。
不同的传感器元件适用于不同的物理量测量，例如温度传感器、湿度传感器、压力传感器等。
2. 信号转换器信号转换器是将传感器输出的电信号转换为计算机可读取的数字信号的设备。
它通常包括一个放大电路和一个模数转换电路。
放大电路可以将传感器输出的微弱信号放大到计算机可读取的范围内，而模数转换电路则可以将放大后的模拟信号转换为数字信号。
3. 接口电路接口电路是连接传感器和计算机之间的桥梁，它能够将数字信号通过串行或并行接口发送到计算机中进行处理和存储。
四、数据库采集技术数据库采集技术是指从数据库中提取数据并进行处理和分析。
这种技术通常使用结构化查询语言（SQL）来访问数据库，并使用各种工具来处理和分析数据。
1. SQL查询语言SQL是一种用于管理关系型数据库的标准查询语言。
它可以通过SELECT、INSERT、UPDATE和DELETE等命令来访问数据库，并支持WHERE子句来筛选特定条件下的数据。
2. 数据库连接工具数据库连接工具是一种用于连接到数据库并执行SQL查询的软件。
数据采集仪的工作原理及作用
数据采集仪的工作原理及作用数据采集仪的工作原理及作用数据采集仪是一种能对电信号进行采集、处理和显示的设备，在工业自动化系统中具有广泛的应用。
它可以对各种信号进行实时有效地处理和显示，同时又能作为现场信号监控系统中的一个组成部分，在整个系统中起着举足轻重的作用。
数据采集仪一般有两种形式：单路数字采集仪和多路数字采集仪，它们主要区别在于使用范围上以及使用上的不同。
数据采集仪工作原理：把电信号转变为数据信号;将数字输入信号转化为模拟输入信号;用模拟输入输出电路和计算机软件实现对电信号转换成数字信号再进行处理等过程。
一、数据采集是指在现场设备或系统中，利用各种传感器采集被测对象的一些特征参数的过程。
由于系统的复杂性和数据的多样化，传统的数据采集方法不能满足应用系统对各种特性参数要求。
随着科学技术的发展，出现了一种新技术，叫做数据采集技术，该技术是以计算机为核心组成系统，通过现场总线或专用数据线与计算机进行通信。
利用各种传感器获取设备或被测对象的各种参数信息，经过必要处理后转换成可以传输、存储、处理、显示和控制等所需要信息的一种技术。
数据采集可分为采集终端设备和采集系统两部分。
二、数据采集可分为：1、连续测量：采用多通道数据采集仪可实现连续测量，即能根据被测信号的变化，随时进行处理、记录和显示。
2、周期测量：采用单通道数据采集仪可以实现对被测信号的周期测量。
3、数据采集与传输：用多路数据采集仪可以构成采集网络，使系统实现对被测信号的动态实时采集和处理，以达到自动完成各种复杂的现场控制要求。
4、数字采集和数字传输：通过现场总线可以实现数字采集和传输，如现场控制总线、工业以太网、电力电子装置(如 PLC)等等。
三、模拟量和数字量的区别1、数字量是用0或1表示的，而模拟量则是用数字表示的;2、模拟量和数字量在计算方法上有很大的不同：3、模拟量主要在时域上进行分析，而数字量则主要是在频域上进行分析;4、模拟量一般使用在比较简单的情况下，而数字量则在复杂的数据采集时更方便。
数据采集的设计报告
目录摘要 (3)引言 (5)第一章数据采集系统的概述 (6)1.1 数据采集系统基本概述 (6)1.1.1 数据采集 (6)1.1.2 数据采集系统的分类 (6)1.1.3 数据采集系统的基本功能 (7)1.1.4 数据采集系统的结构形式 (7)第二章数据采集系统整体设计 (8)2.1 硬件设计原则 (8)2.2 软件设计原则 (8)第三章数据采集系统的硬件设计 (9)3.1 系统工作原理 (9)3.2 硬件工作原理 (9)3.2.1 CPU处理核心模块(STC89C52) (9)3.2.2 DS18B20温度传感器模块 (11)3.3 电路设计 (14)3.3.1 CPU处理模块 (14)3.3.2 显示电路 (15)3.3.3 通信电路 (15)3.3.4 复位电路 (15)3.3.5 温度采集电路 (16)3.3.6 晶振电路 (16)3.3.7 警报电路 (17)第四章数据采集系统的软件设计 (18)4.1 汇编语言和Keil C51 (18)4.2 主程序 (19)4.3 各程序 (19)4.3.1 显示子程序 (19)4.3.2 温度子程序 (20)第五章总结 (21)参考文献 (22)附录：程序 (23)摘要本次设计主要基于单片机STC89C52单片机的多点数据采集，该系统由硬件部分和软件部分组成。
硬件部分是由信号接收、信号采集、AD转换和信号发送四部分组成。
系统以单片机为核心，将被测信号转换为能够被单片机所识别的信号输入单片机实现数据采集。
被测信号一般为模拟数据和数字数据两大类。
主机发送的模拟信号经过AD0809的转换，模拟信号经量化后得到离散的值，即数字信号。
在方案的选择中，主机可以用单片机、ARM、电脑等，采用单片机做主机部分，通信距离会比较短，所以使用上拉电阻通过上拉的作用给信号线提供一个驱动电压，使之传输更稳定，传输距离更远，用来抵消线路中内阻对信号的损耗。
关键词：STC89C52；信号接收；信号采集；A/D转换AbstractThis design is mainly based on single-chip microcontroller STC89C52 multi-point data acquisition, this system is consists of hardware and software components. Hardware part is consists of four parts as signal receiving, signal acquisition, AD transform and signal sending. This System is based on single-chip microcontroller, which is being measured signals converted to what can be single-chip microcontroller identification of the signal input data acquisition.Measured signal is divided into two types of commonly simulation data and digital data.The analog signal sending by the mainframe is changed over through AD0809, then the analog signals via discrete values quantified, namely the digital signal.In the choice of case, mainframe can be MCU, ARM, computers and so on, using the monolithic as the mainframe will make a short communication distance, as the result, we use pull-up resistors to pull through the role of signal lines provide a driving voltage, make transmission more stable, the transmission distance is farther, and offset circuit impedance to signal loss.Key words：STC89C52, signal receiving, signal acquisition, A/D transform引言温度是一种最基本的环境参数，人们的生活与环境的温度息息相关，工业和农业生产中得许多场合对温度有严格的要求，如温室养殖场和冷冻室等，随着科学技术的进步，单片机及相关电子技术飞速发展，应用领域不断拓展，利用单片机和传感器实现对温度的精确测量，提高了生产的自动化程度，成本低廉，应用十分广泛，因此研究温度的测量方法和装置具有重要的意义。
如何进行PLC系统的数据采集与分析
如何进行PLC系统的数据采集与分析PLC系统的数据采集与分析PLC（可编程逻辑控制器）系统是目前工业自动化中最常用的控制器之一。
作为一种先进的控制设备，PLC系统不仅能够实现自动化生产，还可以提供重要的过程数据，以便进行数据采集和分析。
本文将着重介绍如何进行PLC系统的数据采集与分析。
一、数据采集的基本原理数据采集是从PLC系统中获取各种状态和数值的过程，对于数据采集，我们需要遵循以下基本原理：1. 选择适当的传感器：根据采集需求，选择合适的传感器进行数据采集。
传感器的类型和规格应根据具体应用场景来确定。
2. 连接传感器和PLC系统：将传感器与PLC系统进行连接，确保数据能够准确地传输到PLC系统中。
通常，我们会使用模拟输入通道或数字输入通道来接收传感器的信号。
3. 配置采样周期：根据需求，设置采样周期以确定数据的采集频率。
采样周期可以根据实际情况进行调整，以确保数据采集的准确性和效率。
4. 数据存储：将采集到的数据存储在PLC系统的存储介质中，如内存或SD卡。
存储介质的选择应根据采集数据的类型和容量需求来确定。
二、数据采集的实践步骤下面将简要介绍进行PLC系统数据采集的实践步骤：1. 配置输入通道：在PLC系统的配置界面上，选择适当的输入通道，并将其与传感器进行连接。
确保输入通道的设置与传感器的类型和规格相匹配。
2. 设置采样周期：在PLC系统的设置界面上，配置数据采集的采样周期。
根据数据采集的需要，设置合适的时间间隔，以确保数据能够根据需要进行采集。
3. 编写数据采集程序：使用PLC系统提供的编程软件，编写数据采集程序。
程序的设计应考虑到数据的类型和采集频率，并确保数据的准确性和稳定性。
4. 启动数据采集：将编写好的数据采集程序加载到PLC系统中，并启动数据采集功能。
确保传感器正常工作，并监控采集到的数据是否符合预期。
三、数据分析的基本原理数据采集完成后，接下来就是对采集到的数据进行分析。
数据分析的基本原理如下：1. 数据预处理：对采集到的原始数据进行预处理，包括去除噪声、异常值处理和数据插值等。
数据采集器工作原理
数据采集器工作原理
数据采集器是一种设备，可以通过收集和记录多种类型的数据来帮助人们进行数据分析和决策制定。
数据采集器的工作原理主要包括以下几个步骤：
1. 传感器检测：数据采集器通常与各种传感器连接，在设定的时间间隔内对传感器进行检测。
传感器可以是温度传感器、湿度传感器、压力传感器、加速度传感器等。
2. 信号转换：传感器检测到的数据通常是模拟信号，需要经过信号转换装置将其转换为数字信号。
信号转换可以通过模数转换器（ADC）实现，将模拟信号转换为数字形式。
3. 数字信号处理：数据采集器将数字信号发送给内部处理器或微控制器进行处理。
处理器可以对数据进行滤波、放大、校准、编码等处理，以确保数据的准确性和一致性。
4. 数据存储：处理后的数据可以被存储在数据采集器的内部存储器中，如闪存、SD卡等，也可以通过无线通信技术传输到
外部存储设备或云平台。
5. 数据传输：数据采集器可以通过有线或无线方式将采集到的数据传输到其他设备或系统，如计算机、手机、云平台等。
常用的通信方式包括串口通信、蓝牙、Wi-Fi、以太网等。
6. 数据处理和分析：传输到其他设备或系统后，采集到的数据可以被进一步处理和分析。
用户可以使用相应的软件工具进行
数据分析、可视化展示和决策制定。
总之，数据采集器通过传感器检测、信号转换、数字信号处理、数据存储、数据传输和数据处理等步骤将现实世界中的各种数据采集并处理，为人们提供了丰富的数据资源。
这些数据可以被广泛应用于工业控制、环境监测、健康医疗、物流运输等领域。
在线数据采集系统技术方案
百度文库- 让每个人平等地提升自我1在线数据采集系统技术方案西安瑞海机电有限公司2011年11月23日目次1 用途 (1)2 系统构型 (1)3 功能 (2)4 工作原理简述 (2)4.1 视频分系统 (2)5 软件 (3)6 技术指标 (4)6.1 环境适应性 (4)6.2 性能指标 (4)6.3 用户技术资料 (4)6.4 主要组成成品技术指标 (4)6.5 经费预算 (8)6.6 西安瑞海机电有限责任公司联系 (9)II1 用途本系统主要用于水池高速拖车水动力试验现场的数据采集，包括阻力、倾角、位移和速度等模拟信号，以及相关数字信号和四路视频信号，并实现对采集数据分析与处理及视频信号的传输编辑。
2 系统构型在线数据采集系统硬件由信号采集分系统、视频采集与输出分系统、视频接收分系统及信号处理分系统组成。
其中，信号采集分系统包括：SCXI-PXI采集机箱、信号采集卡、信号调理卡、数字量输入卡；视频采集与视频输出分系统包括：摄像头、视频输入卡等；视频接收分系统包括工控机和显示器等；信号处理分系统包括：视频编辑、模拟信息处理、数字信息、数据管理等。
系统组成如图1所示。
图1 数据采集在线组成结构图测试软件功能包括主控模块、系统自检模块、数据采集模块、信号处理模块、数据文件处理模块等。
主控模块主要完成各功能模块的监控与管理，在运行过程中若出现异常情况，能够给出退出指示，便于用户中途退出。
系统自检模块主要对测试系统本身的工作状态进行检查，以判别系统能否正常工作，便于用户使用与维护。
数据采集模块主要驱动采集板工作以及数据传送。
信号处理模块对所采集的信号的毛刺、抖动等现象进行平滑和过滤处理。
数据文件处理模块完成数据的显示、记录及分析功能。
软件整体结构图如图2所示。
图2 软件的总体结构图3 功能在线数据采集系统的功能如下：a) 具备与拖车控制系统的通信接口，并通过网线或其它数据总线可实时采集拖车的实时速度；b) 具备外触发控制和自动控制功能，并实现拖车稳速后自动采集或外部触发信号输入后自动采集；c) 实现所有通道的同步采集，其采样频率、采样时间、采样量程可调；d）能同步采集试验现场各输入传感器的模拟信号和监控摄像头的视频信号；e）具备无线传输功能，可以实现试验数据的实时无线传输和实时视频监控。
数据采集技术
便携式数据采集终端（Portable Data Terminal， PDT）又称手持终端(Hand-hold Terminal， HT)。 便携式数据采集器是集激光扫描、汉字显示、 数据采集、数据处理、数据通讯等功能于一体 的高科技产品。 便携式数据采集器又分为数据采集型、数据管 理型两种。
便携式数据采集器的硬件特点
数据采集器与扫描设备的异同点
它是手持式扫描器与掌上电脑的功能组合为一 体的设备单元。 比条码扫描器的多了自动处理、自动传输的功 能。 条码数据采集器具备实时采集、自动存储、即 时显示、即时反馈、自动处理、自动传输功能。 为现场数据的真实性、有效性、实时性、可用 性提供了保证。
便携式数据采集器
表7-3
结构种类 结构一
标准版商品条码结构
商品项目代码 X 6 X 5 X 4X3X 2 校验码 X1
厂商识别码
X13X12X11X10X9X8X7
结构二
结构三
X13X12X11X10X9X8X7X6
X13X12X11X10X9X8X7X6X5
X 5 X 4 X 3X2
X4X3X2
X1
X1
1. 条码编码结构与发展
•复合码
可将2300个字符编入条码中，解 决了人们标识微小物品及表述附 加商品信息的问题。
是由一维条码和二维条码叠加在一起而构成的 一种新的码制，能够在读取商品的单品识别信息时， 获取更多商品物流特征的信息。
1. 条码编码结构与发展
1）通用商品条码 通用商品代码包括5位数字的商品项目代码。商品 项目代码的特点有：唯一性、无含义及全数字。
条码技术
条码（Bar Code）是由一组按特定规则排列 的条、空及其对应字符组成的表示一定信息 的符号。使用条码可以实现自动识别，从而 快速、准确地采集信息。
