1000M网线做法

千兆网线做法介绍

千兆5类或超5类双绞线的形式与百兆网线的形式相同，也分为直通和交叉两种。直通网线与我们平时所使用的没有什么差别，都是一一对应的。但是传统的百兆网络只用到4根线缆来传输，而千兆网络要用到8根来传输，所以千兆交叉网线的制作与百兆不同，制作方法如下：1 对3，2对6，3对1，4对7，5对8，6对2，7对4，8对5

例如：

一端为：半橙、橙，半绿、兰，半兰、绿，半棕、棕；

另一端：半绿、绿，半橙、半棕、棕，橙，兰，半兰

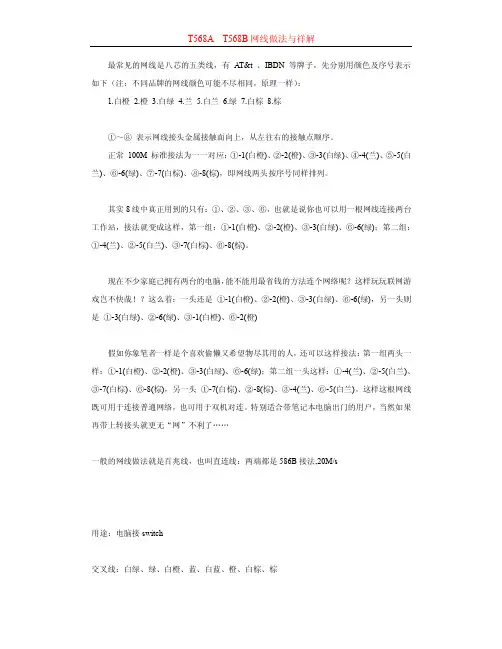

千兆网线的标准做法

1000BaseTx下网线基本做法是橙白,橙,绿白,兰,兰白,绿,棕白,棕，与平常的一样,而如果需要跳线，则线序为绿白,绿,橙白,棕白,棕,橙,兰,兰白，既1和3,2和6,4和7,5和8互换。

另外需要注意的是:在100BaseTx条件下，只使用到1,2,3,6四根线,另四根未使用，而1000BaseTx条件下则所有8根线都用到了。且网线的近端串绕等技术参数也应符合理论上的指标。

千兆网线的做法,千兆水晶头的做法

千兆5类或超5类双绞线的形式与百兆网线的形式相同，也分为直通和交叉两种。直通网线与我们平时所使用的没有什么差别，都是一一对应的。但是传统的百兆网络只用到4 根线缆来传输，而千兆网络要用到8 根来传输，所以千兆交叉网线的制作与百兆不同，制作方法如下：1对3，2对6，3对1，4对7，5对8，6对2，7对4，8对5

例如：

一端为：半橙、橙，半绿、兰，半兰、绿，半棕、棕；

另一端：半绿、绿，半橙、半棕、棕，橙，兰，半兰

千兆5类或超5类双绞线的形式与百兆网线的形式相同，也分为直通和交叉两种。直通网线与我们平时所使用的没有什么差别，都是一一对应的。但是传统的百兆网络只用到4 根线缆来传输，而千兆网络要用到8 根来传输，所以千兆交叉网线的制作与百兆不同，制作方法如下：1对3，2对6，3对1，4对7，5对8，6对2，7对4，8对5

例如：

一端为：半橙、橙，半绿、兰，半兰、绿，半棕、棕；

另一端：半绿、绿，半橙、半棕、棕，橙，兰，半兰

2.AVAYA(CommScope)

单层结构,处理好十字芯,套好扣环,导入导线框架扣好,裁齐.

尾扣在测试通过后用502固定死,外套也要用502固定死.

全过程要小心,仔细,

开绞距离越短越好,1.千兆主干交换机，接千兆分交换机，用什么线？六类线(CAT6) 2.千兆主干交换机，接百兆分交换机，用什么线？买带两1000Mbps铜口的26****换

机 .六类线(CAT6)

3.千兆主干交换机，接新服务器，用什么线？ .六类线(CAT6)

4.千兆主干交换机，接老服务器，用什么线？超五类(CAT5E).,跑100Mbps

5.千兆分交换机，接新机器，用什么线？ .预算多就用六类线(CAT6),起码要用超五类(CAT5E).

6.百兆分交换机，接旧机器，用什么线？用超五类.原来有可以不动,质量太差的话剪掉

,全新布过超五类(CAT5E),

以上六类线配六类头,超五类配合屏蔽头(也不贵) , 保证线和头都要正品!!!

超五类头用AMP压线钳压制,六类头用机压或自做工具压制.线序均按照568B顺序排列,然后用相关检测工具进行测试。

此主题相关图片如下：

走线要设计合理，保证合适的线缆弯曲半径,两端留出的冗余线缆要整理保护好，盘线时要顺着原来的旋转方向,做好标注.

注意管径和线槽的填充度

6类线做法 1对3，2对6，3对1，4对7，5对8，6对2，7对4，8对5

白橙橙白绿蓝白蓝绿白棕棕

1 2 3 4 5 6 7 8

白绿绿白橙白棕棕橙蓝白蓝

这样速度至少达到 300M

现在，网络的高速发展已经进入了G时代，而千兆网络传输设备也已经不是什么新鲜东西了。但是，它们作为高端的设备，也有“高端”的价格。就像下面这根原装进口的LUCENT千兆网线，2米长，却要百元的价格，如果是普通百兆网线，4元左右就够了。今天，我就忍痛把它给大家来个全解剖，让我们一起来见识一下它到底特殊在哪里。

这就是今天要牺牲的同志。粗略一看，并没有什么特殊的地方，就是线体比普通的百兆要粗一点，RJ45水晶头有些不太一样。

以下是水晶头的特写，这张是正面的，可以清晰的看到LUCENT字样，整体材质为半透明磨砂，手感不错，和百兆水晶头的那种全透明光滑表面不同。在LUCENT 这个logo的位置，原来是百兆网线水晶头的卡线器位置，用来固定后端的网线。这个千兆水晶头改用了另外一种卡线器，在后面的解剖中我会详细介绍。

这是侧面，*近根部明显得的多了两个三角形的护片，是防止不小心弄断前面的定位压片用的。大家应该有经验，原来百兆的水晶头最爱坏的也就是定位压片。百兆水晶头由于定位压片经常挂住杂物而造成折断，布线中从传线孔内拉出时也是“九死一生”。有了这个简单的设计，可以大大延长水晶头的寿命。

这是上部，没有什么特殊的，毕竟它是向下兼容的，和百兆的网口也可以连接。

这是背面，从这个角度可以看到那两个三角的护片很粗壮，为了定位压片提供了最周到的保护。

下面，我们就来解剖了，先剪下网头（呜呜～一百多块就这么废了）

（擦干眼泪）我们继续分析，上面就是那根千兆网线，下面是普通百兆网线。可以看出，千兆线芯的确是比百兆的粗一点，所以导致整体外皮直径也大了一些。从颜色上看，百兆的线色按照双绞的顺序是：橙白、橙、蓝白、蓝、绿白、绿、棕白、棕。所谓的橙白、蓝白等，只是在白线上每隔一段有几个带颜色的小点。我们在制作百兆网线的时候为了防止那些交*色的线不明显而搞混，一般是按照双绞的顺序捋下来，然后用手死死捏住，连续多做点接头，大拇指也会累得抽筋。现在这个千兆线就明显改进了这个缺陷，他的线色是：白、橙、浅蓝、深蓝、浅绿、深绿、浅棕、深棕，每根线都有自己的颜色，而不是用白色线上点上颜料代替了。

再把网线芯导线的线皮剥掉，看到不一样了吧。普通百兆线是单一根铜丝，而千兆线是每芯里面还有7根镀银线。明显的，传输效率也就高了，而且在日常的使用中，更不易折断。
