传感器原理及应用复习题及答案
中南大学现代远程教育课程考试（专科）复习题及参考答案 《传感器原理与应用》
一、名词解释 1．传感器：能感受规定的被测量并按照一定规律转化成可用输出信号
的器件和装置。 2．传感器的线性度：是指传感器输出、输入的实际特性曲线和拟合直线之间的最大偏差与输出量程范围之百分比 3．传感器的灵敏度：是指传感器在稳定状态时，输出变化量与输入变化量的比值，用K来表示。 4．传感器的迟滞：表明传感器在正（输入量增大）反（输入量减小）行程中输出、输入曲线不重合的程度。 5．绝对误差：是示值与被测量真值之间的差值 6．系统误差：是指误差的数值是一个常数或按一定的规律变化的值 7．弹性滞后：在实际中，弹性元件在加、卸载的正、反行程中变形曲线一般是不重合的，这种现象称为弹性滞后。 8．弹性后效：当载荷从某一数值变化到另一数值时，弹性变形不是立即完成相应的变形，而是在一定的时间间隔内逐渐完成变形的，这一现象称为弹性后效。 9．应变效应：导体或半导体材料在外力作用下产生机械变形（拉伸或压缩）时，其电阻值也随之发生相应的变化。 10．压电效应：．某些电介质在沿一定的方向上受到外力的作用而变形时，内部会产生极化现象，同时在其表面上产生电荷，当外力去掉后又重新回到不带电的状态，这种现象称为压电效应 11．霍尔效应：金属或半导体薄片置于磁感应强度为B的磁场中，当有电流I通过时，在垂直于电流和磁场的方向上将产生电动势HU，这种物理现象称为霍尔效应。
12．热电效应：将两种不同的导体A和B连成闭合回路，当两个接点处的温度不同时，回路中将产生热电势。 13．光电效应：光电效应是物体吸收到光子能量后产生相应电效应的一种物理现象。 14．莫尔条纹：把两块栅距相同的光栅刻线面相对重合在一起，中间留有很小的间隙，并使两者的栅线之间形成一个很小的夹角，然后将这对光栅放置在光路中，在两块光栅的栅线重合处，因有光从缝隙透过形成亮带，在两光栅栅线彼此错开处，由于光线被遮挡而形成暗带，这种比光栅栅距宽得多的由亮带和暗带形成的明、暗相间的条纹称为莫尔条纹将两种不同的导体A和B连成闭合回路，当两个接点处的温度不同时，回路中将产生热电势。 光电效应是物体吸收到光子能量后产生相应电效应的一种物理现象。 把两块栅距相同的光栅刻线面相对重合在一起，中间留有很小的间隙，并使两者的栅线之间形成一个很小的夹角，然后将这对光栅放置在光路中，在两块光栅的栅线重合处，因有光从缝隙透过形成亮带，在两光栅栅线彼此错开处，由于光线被遮挡而形成暗带，这种比光栅栅距宽得多的由亮带和暗带形成的明、暗相间的条纹称
为莫尔条纹
。 15．细分：使光栅每移动一个栅距，莫尔条纹变化一周期时，不只是输出一个脉冲，而是输出均匀分布的n个脉冲，从而使分辨力提高到W／n，细分后计数脉冲的频率提高了。 二、填空题 1．传感器通常由 敏感元件。传感元件、测量转换电路 三部分组成。 2．按工作原理可以分为 参量传感器。发电传感器、数字传感器、特殊传感器。 3．按输出量形类可分为 模拟式、数字式和开关式 4．误差按出现的规律分 系统误差、随机误差、粗大误差 5．对传感器进行动态 标定(或校准或测试 的主要目的是检测传感器的动态性能指标。 6．传感器的过载能力是指传感器在不致引起规定性能指标永久改变的条件下，允许超过 测量范围 的能力。 7．传感检测系统目前正迅速地由模拟式、数字式，向 智能化 方向发展。 8．已知某传感器的灵敏度为K0，且灵敏度变化量为△K0，则该传感器的灵敏度误差计算公式为(△K00)×100%。 9．为了测得比栅距W更小的位移量，光栅传感器要采用 细分 技术。 10．在用带孔圆盘所做的光电扭矩测量仪中，利用孔的透光面积表示扭矩大小，透光面积减小，则表明扭距 增大。 11．电容式压力传感器是 变极距(或间隙)型的。 12．一个半导体应变片的灵敏系数为180，半导体材料的弹性模量为1.8×105,其中压阻系数πL为 1×10－9 1。 13．图像处理过程中直接检测图像灰度变化点的处理方法称为微分法。 14．热敏电阻常数B大于零的是负温度系数的热敏电阻。 15．若测量系统无接地点时，屏蔽导体应连接到信号源的对地低阻抗端(或接地端)。 16．目前应用于压电式传感器中的压电材料通常有压电晶体、压电陶瓷、有机压电材料。 17．根据电容式传感器的工作原理，电容式传感器有变间隙型、变面积型、变介电常数型三种基本类型 18．热敏电阻按其对温度的不同反应可分为三类负温度系数热敏电阻（）、正温度系数热敏电阻（）、临界温度系数热敏电阻（）。 19．光电效应根据产生结果的不同，通常可分为外光电效应、内光电效应、光生伏特效应三种类型。 20．传感器的灵敏度是指稳态标准条件下，输出变化量与输入变化量的比值。对线性传感器来说，其灵敏度是 常量。 21．用弹性元件和电阻应变片及一些附件可以组成应变片传感器，按划分用应变式力传感器、应变式压力传感器等（任填两个）。 23．单线圈螺线管式电感传感器主要由线圈、 和可沿线圈轴向 组成。 24．利用涡流式传感器测量位移时，为了得到较好的线性度和较好的灵敏度，应该让 的距离大大小于 。 25．空气介质变隙式电容传感器中，提高灵敏度和减少非线性误差是矛盾的，为此实际中大都采用差动式电容传感器 26．振筒式传感器是以均匀 作为敏感元件，将被测气体压力或密度的变化转换成 。 27．由光电管的光谱特性看出，检测不同颜色的光需要选用 不同的光电管，以便利用光谱特性 的区段。 28．按热电偶本身结构划分，有普通热电偶、铠装热电偶、 薄膜热电偶。 29．硒光电池的光谱响应区段与 相近，因而得到应用。 30．热敏电阻正是利用半导体的 数目随着温度变化而变化的特性制成的 敏感元件。 31．当半导体材料在某一方向承受应力时，它的 发生显著变化的现象称为半导体压阻效应。用这个原理制成的电阻称固态 。 32．磁敏二极管工作时加 电压。由于它的磁灵敏很高，特别适用于测量 。 33．我们学过的参量式传感器有电阻式传感器、电感式传感器、电容式传感器等。 34．可以测量加速度的传感器有电容式传感器、压电式传感器、差分变压器式传感器等。 35．形成干扰的三因素是干扰源、干扰途径、接收电路。 三、选择题 1．电阻应变片的初始电阻数值有多种,其中用的最多的是 （ B ）。 A 60Ω B 120Ω C 200Ω D 350Ω 2．电涡流式传感器激磁线圈的电源是 （ C ）。 A 直流 B 工频交流 C 高频交流 D 低频交流 3．变间隙式电容传感器的非线性误差与极板间初始距离d0之间是（ B ）。 A 正比关系 B 反比关系 C 无关系 4．单色光的波长越短，它的（A ）。 A 频率越高，其光子能量越大 B 频率越低，其光子能量越大 C 频率越高，其光子能量越小 D 频率越低，其光子能量越小 5．热电偶可以测量（C ）。 A 压力 B 电压 C 温度 D 热电势 6．光敏电阻适于作为（B ）。 A 光的测量元件 B 光电导开关元件 C 加热元件 D 发光元件 7．目前我国使用的铂热电阻的测量范围是（ ）。 A -200～850℃ B -50～850℃ C -200～150℃ D -200～650℃ 8．差动变压器传感器的配用测量电路主要有 （ ）。 A 差动相敏检波电路 B 差动整流电路 C 直流电桥 D 差动电桥 9．下列被测物理量适合于使用红外传感器进行测量的是（ C ） A．压力 B．力矩 C．温度 D．厚度 10．属于传感器动态特性指标的是（ D ） A．重复性 B．线性度 C．灵敏度 D．固有频率 11．按照工作原理分类，固体图象式传感器属于（ A ） A．光电式传感器 B．电容式传感器 C．压电式传感器 D．磁电式传感器 12．测量范围大的电容式位移传感器的类型为（ D ） A．变极板面积型 B．变极距型 C．变介质型 D．容栅型 13．利用相邻双臂桥检测的应变式传感器，为使其灵敏度高、非线性误差小（ C ） A．两个桥臂都应当用大电阻值工作应变片 B．两个桥臂都应当用两个工作应变片串联 C．两个桥臂应当分别用应变量变化相反的工作应变片 D．两个桥臂应当分别用应变量变化相同的工作应变片 14．影响压电式加速度传感器低频响应能力的是（D ） A．电缆的安装与固定方式 B．电缆的长度 C．前置放大器的输出阻抗 D．前置放大器的输入阻抗 15．固体半导体摄像元件是一种（ C ） A．结光电二极管电路 B．型晶体管集成电路 C．型晶体管开关集成电路 D．型晶体管集成电路 16．将电阻R和电容C串联后再并联到继电器或电源开关两端所构成的吸收电路，其作用是（D ） A．抑制共模噪声 B．抑制差模噪声 C．克服串扰 D．消除电火花干扰 17．在采用限定最大偏差法进行数字滤波时，若限定偏差△Y≤0.01，本次采样值为0.315，上次采样值为0.301，则本次采样值应选为（ A ） A．0.301 B．0.303 C．0.308 D．0.315 18．若模/数转换器输出二进制数的位数为10，最大输入信号为2.5V，则该转换器能分辨出的最小输入电压信号为（ B ） A．1.22 B．2.44 C．3.66 D．4.88 19．周期信号的自相关函数必为（ A ） A．周期偶函数 B．非周期偶函数 C．周期奇函数 D．非周期奇函数
(必考题)初中高中物理选修二第五章《传感器》复习题(含答案解析)
一、选择题1．医生将非接触式测温仪靠近但不接触病人额度，即可测得病人体温，这类测温仪利用的传感器是（）A．声音传感器B．红外线传感器C．气体传感器D．压力传感器2．压敏电阻的阻值随所受压力的增大而减小，有位同学利用压敏电阻设计了判断小车运动状态的装置，其工作原理如图所示，将压敏电阻和一块挡板固定在绝缘小车上，中间放置一个绝缘重球。
小车向右做直线运动过程中，电流表示数如图所示，下列判断正确的是（）A．从t1到t2时间内，小车做匀速直线运动B．从t1到t2时间内，小车做匀加速直线运动C．从t2到t3时间内，小车做匀速直线运动D．从t2到t3时间内，小车做匀加速直线运动3．如图所示，两块水平放置的金属板距离为d，用导线、开关S与一个n匝的线圈连接，线圈置于方向竖直向上的变化磁场B中。
两板间放一台小压力传感器，压力传感器上表面静止放置一个质量为m，电荷量为＋q的小球。
S断开时传感器上有示数，S闭合时传感器上恰好无示数。
重力加速度为g，则线圈中磁场B的变化情况和磁通量变化率分别是（）A．正在增强，mgdt nq∆Φ=∆B．正在增强，2mgdt nq∆Φ=∆C．正在减弱，mgdt nq∆Φ=∆D．正在减弱，2mgdt nq∆Φ=∆4．人体含水量约为70%，水中有钠离子、钾离子等离子存在，因此容易导电，脂肪则不容易导电。
当人两手握住脂肪测量仪的两把手时，就可知道人体脂肪所占的比例，下列说法中不正确的是（）A ．脂肪测量仪的工作原理是通过人体电阻不同来判断人体脂肪所占的比例B ．脂肪测量仪的工作原理是通过人体体重不同来判断人体脂肪所占的比例C ．激烈运动之后，脂肪测量仪显示人体脂肪所占比例的测量数据会不准确D ．人在沐浴之后，脂肪测量仪显示人体脂肪所占比例的测量数据会不准确5．用图甲所示电路测量电流表的内阻。
闭合开关S ，当变阻器的滑片滑至c 处时，电流表和电压表的读数分别为40mA 、9V ，已知图甲中热敏电阻的I --U 关系图线如图乙所示，则电流表的内阻为多少（ ）A ．0．14ΩB ．85ΩC ．140ΩD ．225Ω6．如图所示，甲为在温度为10C 左右的环境中工作的某自动恒温箱原理简图，箱内的电阻120k ΩR =、210k ΩR =、340k ΩR =，t R 为热敏电阻，它的电阻随温度变化的图线如图乙所示，a 、b 端电压0ab U ≤时，电压鉴别器会令开关S 接通，恒温箱内的电热丝发热，使箱内温度升高；当a 、b 端电压0ab U >时，电压鉴别器会令开关S 断开，停止加热，则恒温箱内的温度可保持在（ ）A ．10CB ．20C C ．35CD ．45C 7．如图电路中，电阻R 随温度升高均匀增大，用这个电阻做探头测温，把电流表的刻度改为相应的温度刻度。

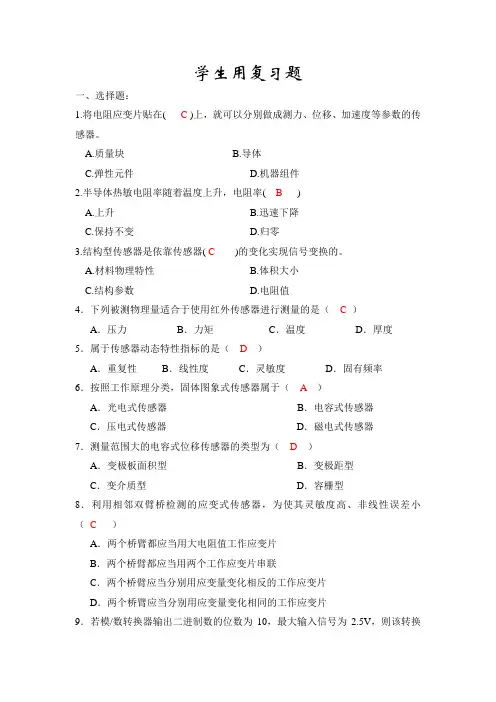

传感器学生用复习题
学生用复习题一、选择题：1.将电阻应变片贴在( C )上，就可以分别做成测力、位移、加速度等参数的传感器。
A.质量块B.导体C.弹性元件D.机器组件2.半导体热敏电阻率随着温度上升，电阻率( B)A.上升B.迅速下降C.保持不变D.归零3.结构型传感器是依靠传感器( C)的变化实现信号变换的。
A.材料物理特性B.体积大小C.结构参数D.电阻值4．下列被测物理量适合于使用红外传感器进行测量的是（C）A．压力B．力矩C．温度D．厚度5．属于传感器动态特性指标的是（D）A．重复性B．线性度C．灵敏度D．固有频率6．按照工作原理分类，固体图象式传感器属于（ A ）A．光电式传感器B．电容式传感器C．压电式传感器D．磁电式传感器7．测量范围大的电容式位移传感器的类型为（D）A．变极板面积型B．变极距型C．变介质型D．容栅型8．利用相邻双臂桥检测的应变式传感器，为使其灵敏度高、非线性误差小（C）A．两个桥臂都应当用大电阻值工作应变片B．两个桥臂都应当用两个工作应变片串联C．两个桥臂应当分别用应变量变化相反的工作应变片D．两个桥臂应当分别用应变量变化相同的工作应变片9．若模/数转换器输出二进制数的位数为10，最大输入信号为2.5V，则该转换器能分辨出的最小输入电压信号为（ B ）A．1.22mV B．2.44mV C．3.66mV D．4.88mV10、属于传感器静态特性指标的是[D]A.固有频率B.临界频率C.阻尼比D.重复性11、属于传感器静态特性指标的是[A]A.固有频率B.临界频率C.阻尼比D.重复性12、差动变压器属于[B ]A.物性式传感器B.结构式传感器C.电阻式传感器D.电感式传感器13、某自感式传感器线圈的匝数为N，磁路的磁阻为Rm，则其自感为[ B]A.N/Rm B.N2/RmC.Rm /N D.N2/R2m14、莫尔条纹的移动对被测位移量所起的作用是[B]A.调制B.放大C.细分D.降噪15、涡流式压力传感器利用涡流效应将压力的变化变换成线圈的[D]A.电阻变化B.电容变化C.涡流变化D.阻抗变化16、要使直流电桥输出电压为零的条件是[ B]A.R1R3>R2R4B. R1R3=R2R4C.R1R3<R2R4D. R1R3>=R2R417、电阻式传感器是将被测量的变化转换成[B]变化的传感器。
(必考题)初中高中物理选修二第五章《传感器》复习题(答案解析)
一、选择题1．常用的计算机键盘就是一种传感器。
如图所示，键盘上每一个键的下面都连一小金属片，与该金属片隔有一定空气间隙的是另一小的固定金属片，这两金属片组成一个小电容器。
当键被按下时，此小电容器的电容发生变化，与之相连的电子线路就能够检测出哪个键被按下，从而给出相应的信号。
这种计算机键盘使用的是（）A．温度传感器B．电容式传感器C．磁传感器D．光传感器2．医生将非接触式测温仪靠近但不接触病人额度，即可测得病人体温，这类测温仪利用的传感器是（）A．声音传感器B．红外线传感器C．气体传感器D．压力传感器3．下列用电器主要利用了电磁感应原理的是（）A．激光打印机B．直流电动机C．电磁炉D．电熨斗4．下列关于传感器说法正确的是（）A．干簧管接入电路中相当于电阻的作用B．霍尔元件能够把磁学量（如磁感应强度）转化为电学量（如电压）C．光敏电阻随光照强度增加电阻增大D．热敏电阻的阻值随温度的升高而升高5．如图所示的电路可将声音信号转化为电信号，该电路中，b是固定不动的金属板，a是、构成了一个电容器，且通能在声波驱动下沿水平方向振动的镀有金属层的振动膜，a b过导线与恒定电源两极相接，若声源S做简谐运动，则（）、板之间的电场强度不变A．a振动过程中，a b、板所带的电荷量不变B．a振动过程中，a bC．a振动过程中，电路中始终有方向不变的电流D．a板向右位移最大时，电容器的电容最大6．利用电容传感器可检测矿井渗水，及时发出安全警报，从而避免事故的发生。
如图所示是一种通过测量电容器电容的变化来检测矿井中液面高低的仪器原理图，A为位置固定的导体芯，B为导体芯外面的一层绝缘物质，C为导电液体（矿井中含有杂质的水），A、B、C构成电容器。
若矿井渗水（导电液体深度增大），则电流（）A．从b向a，A、B、C构成的电容器放电B．从a向b，A、B、C构成的电容器放电C．从b向a，A、B、C构成的电容器充电D．从a向b，A、B、C构成的电容器充电7．霍尔式位移传感器的测量原理如图所示，有一个沿z轴方向均匀变化的匀强磁场，磁感应强度B=B0+kz（B0、k均为常数，且k＞0）。
传感器复习题库
传感器复习题库复习资料考试题型：填空，简答，计算，综合，画图简答（⼀）：1、传感器的定义和组成以及应⽤。
2、什么是传感器的静态特性？静态特性主要技术指标有那些？3、什么是应变效应？应变传感器的类型？4、简述电感传感器的基本⼯作原理及其分类？其测量特点是什么5、电容式传感器按⼯作原理分哪⼏种类型？各有何特点？6、压电传感器能测静态的⼒吗？为什么？7、何谓光电效应？如何分类？具体的实例有哪些？8 、简述常⽤的抗⼲扰措施？9、以应变传感器为例简述如何实现电量获取以及⾮电量的测量？10 简述热电偶的测温原理？——热电效应11、差动技术的特点？（4⽅⾯）12、智能传感器的组成？13、误差的分类和表⽰？14、数据采集系统的组成 ?(也可能是画图题⽬)简答（⼆）：1、简述⾃动检测系统的组成结构？2、误差按出现的规律⼜如何分？产⽣的原因是什么？对测量结果有何影响？从提⾼测量精度来看，应如何处理这些误差？3、、直流电桥是什么？若按桥臂⼯作⽅式分类，可分为哪⼏种，各⾃的输出电压是什么？4、常⽤的温度传感器有哪些类型？举例说明？5、电涡流传感器的原理和应⽤？在使⽤过程中，其线圈的品质因素要如何变化？6、如何改善单极式变极距型电容式传感器的⾮线性？7、什么是正压电效应？逆压电效应？各举例⼀应⽤实例。
8、什么是霍尔效应，简述霍尔传感器的应⽤场合？9、⼯程测量的注意事项有哪些？10、热电偶的测温原理和连接⽅式？11、热电阻和热敏电阻的区别？（标称阻值，连接电路，电阻的测温变化情况，温度范围等等）12、频差法，时差法测流速的特点？13、精度的定义和分类？以及各类型和误差之间的关系？14、标准信号的定义？简答（三）：1 、常见的执⾏机构有哪些？2、何为误差？按表⽰形式分哪⼏种？3. 简述应变⽚温度误差效应的概念，产⽣原因和补偿办法。
4、常⽤的压⼒传感器有哪些？5、如何实现信号的频率测量？举例说明？6、简述压电传感器的⼯作原理7、常⽤的压电材料有哪些？各有何特点？8、简述超声波传感器的应⽤？9、应变⽚的温度补偿？10、试分析下⾯电路（图1）的温度⾃动补偿原理？11、热电偶的温度补偿？12、光电编码器的分类以及分辨率的计算？13、随机误差的特点？（单峰，有界，对称）简答（四）：1、现代测量系统由那⼏部分组成？各组成部分的功能？2、标定的作⽤？（20）3、应变⽚的测量电路什么电路、其特点是什么？4、差动⾃感式传感器和差动变压器的区别？特点是什么？5：接近开关的特点，常⽤的有哪些类型的接近开关？6、什么是压电效应？7、常⽤数字式位置传感器有哪些？8、简述⾮电量的电测系统的含义？9、电感传感器的测量电路，以及其测量特点？10、分析电磁炉的⼯作原理？（画图分析）11、热电偶的四⼤定律以及其意义？12、超声波传感器的温度补偿？13、标度变化的作⽤？（掌握线性标度变化）计算分析1 某采购员分别在三家商店购买100kg ⼤⽶、10kg 苹果、1kg 巧克⼒，发现均缺少约0.5kg ，如果你是采购员，你对哪家商店意见最⼤，是何原因？2、测量悬臂梁形变的的原理如下图（1）说明传感器的主要组成部件。

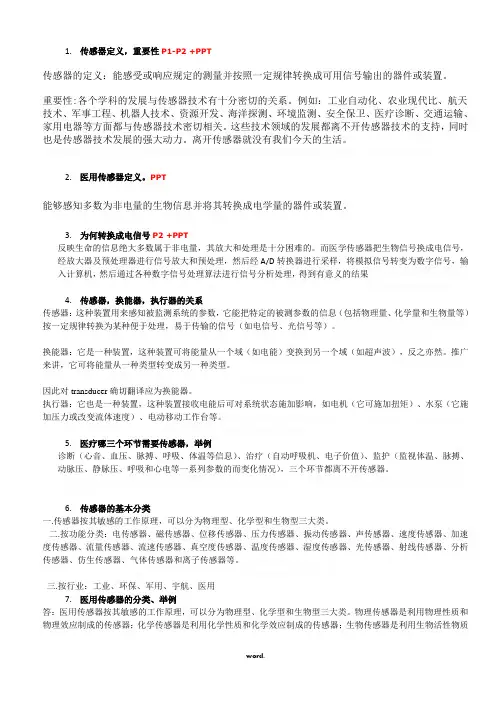

医学传感器复习题目答案
1.传感器定义，重要性P1-P2 +PPT传感器的定义：能感受或响应规定的测量并按照一定规律转换成可用信号输出的器件或装置。
重要性:各个学科的发展与传感器技术有十分密切的关系。
例如：工业自动化、农业现代比、航天技术、军事工程、机器人技术、资源开发、海洋探测、环境监测、安全保卫、医疗诊断、交通运输、家用电器等方面都与传感器技术密切相关。
这些技术领域的发展都离不开传感器技术的支持，同时也是传感器技术发展的强大动力。
离开传感器就没有我们今天的生活。
2.医用传感器定义。
PPT能够感知多数为非电量的生物信息并将其转换成电学量的器件或装置。
3.为何转换成电信号P2 +PPT反映生命的信息绝大多数属于非电量，其放大和处理是十分困难的。
而医学传感器把生物信号换成电信号，经放大器及预处理器进行信号放大和预处理，然后经A/D转换器进行采样，将模拟信号转变为数字信号，输入计算机，然后通过各种数字信号处理算法进行信号分析处理，得到有意义的结果4.传感器，换能器，执行器的关系传感器：这种装置用来感知被监测系统的参数，它能把特定的被测参数的信息（包括物理量、化学量和生物量等）按一定规律转换为某种便于处理，易于传输的信号（如电信号、光信号等）。
换能器：它是一种装置，这种装置可将能量从一个域（如电能）变换到另一个域（如超声波），反之亦然。
推广来讲，它可将能量从一种类型转变成另一种类型。
因此对transducer确切翻译应为换能器。
执行器：它也是一种装置，这种装置接收电能后可对系统状态施加影响，如电机（它可施加扭矩）、水泵（它施加压力或改变流体速度）、电动移动工作台等。
5.医疗哪三个环节需要传感器，举例诊断（心音、血压、脉搏、呼吸、体温等信息）、治疗（自动呼吸机、电子价值）、监护（监视体温、脉搏、动脉压、静脉压、呼吸和心电等一系列参数的而变化情况），三个环节都离不开传感器。
6.传感器的基本分类一.传感器按其敏感的工作原理，可以分为物理型、化学型和生物型三大类。

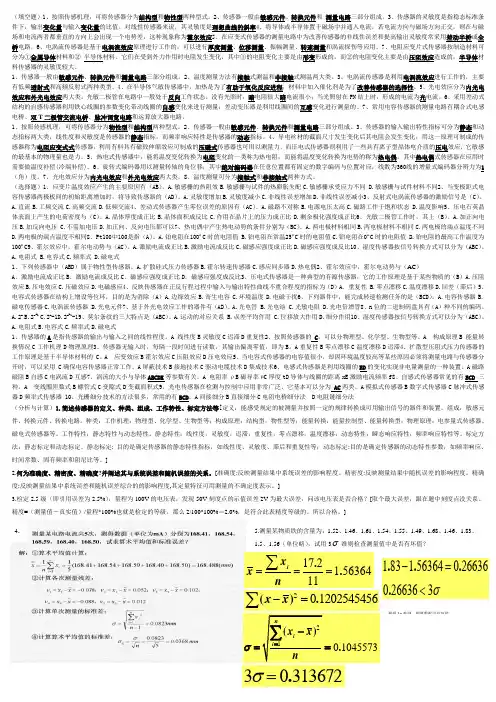

传感器期末考试复习
（填空题）1、按照传感机理，可将传感器分为结构型和物性型两种型式。
2、传感器一般由敏感元件、转换元件和 测量电路三部分组成。
3、传感器的灵敏度是指稳态标准条件下，输出变化量与输入变化量的比值。
对线性传感器来说，其灵敏度是理想曲线的斜率4、将导体或半导体置于磁场中并通入电流，若电流方向与磁场方向正交，则在与磁场和电流两者都垂直的方向上会出现一个电势差，这种现象称为霍尔效应5、在应变式传感器的测量电路中为改善传感器的非线性误差和提高输出灵敏度常采用差动半桥或全桥电路。
6、电涡流传感器是基于电涡流效应原理进行工作的，可以进行厚度测量、位移测量、振幅测量、转速测量和涡流探伤等应用。
7、电阻应变片式传感器按制造材料可分为①金属导体材料和② 半导体材料。
它们在受到外力作用时电阻发生变化，其中①的电阻变化主要是由形变形成的，而②的电阻变化主要是由压阻效应造成的，半导体材料传感器的灵敏度较大。
1、传感器一般由敏感元件、转换元件和测量电路三部分组成。
2、温度测量方法有接触式测温和非接触式测温两大类。
3、电涡流传感器是利用电涡流效应进行工作的，主要有低频透射式和高频反射式两种类型。
4、在半导体气敏传感器中，加热是为了有助于氧化反应进程，材料中加入催化剂是为了改善传感器的选择性。
5、光电效应分为内光电效应和外光电效应两大类。
光敏二极管在电路中一般处于反向工作状态，没有光照时，暗电阻很大暗电流很小；当光照射在PN 结上时，形成的电流为光电流。
6、采用差动式结构的自感传感器利用铁心线圈的参数变化带动线圈的自感变化来进行测量；差动变压器是利用线圈间的互感变化进行测量的。
7、常用电容传感器的测量电路有耦合式电感电桥、双T 二极管交流电桥、脉冲调宽电路和运算放大器电路。
1、按照传感机理，可将传感器分为物性型和结构型两种型式。
2、传感器一般由敏感元件、转换元件和测量电路三部分组成。
3、传感器的输入输出特性指标可分为静态和动态指标两大类，线性度和灵敏度是传感器的静态指标，而频率响应特性是传感器的动态指标。
传感器及应用复习
传感器及应用复习名词解释：10道第1章传感器的基本知识传感器：传感器就是利用物理效应、化学效应、生物效应，把被侧的物理量、化学量、生物量等非电量转换成电量的器件或装置。
应力：截面积为S的物体受到外力F的作用并处于平衡状态时，在物体单位截面积上引起的内力称为应力。
应变：应变是物体受外力作用时产生的相对变形。
εl：纵向应变，εr：横向应变110-6ε胡克定律与弹性模量：胡克定律：当应力未超过某一限值时，应力与应变成正比；E为弹性模量或杨氏模量，单位为N/m2；G为剪切模量或刚性模量，τ为切应力第2张线性位移传感器及应用应变式传感器由弹性敏感元件、电阻应变片和应变电桥组成。
电感式传感器原理：把可移动的铁心称为衔铁，通过测杆与被侧运动物体接触，就可把运动物体的位移转换成电感或互感的变化。
电涡流式传感器原理：电涡流式传感器是一个绕在骨架上的导线所构成的空心线圈，它与正弦交流电源接通，通过线圈的电流会在线圈的周围空间产生交变磁场。
压电效应：当某些电介质受到一定方向外力作用而变形时，其内部便会产生极化现象，在他们的上下表面会产生符号相反的等量电荷；当外力的方向改变时，其表面产生的电荷极性也随之改变；当外力消失后又恢复不带电状态，这种现象称为压电效应。
霍尔效应：在通有电流的金属板上加一匀强磁场，当电流方向与磁场方向垂直时，在与电流和磁场都垂直的金属板的两表面间出现电势差，这个现象称为霍尔效应。
光电效应：当物质受光照射后，物质的电子吸收了光子的能量所产生的电现象称为光电效应。
①外光电效应：外光电效应即光电子发射效应，在光的作用下使电子逸出物体表面；②内光电效应：内光电效应有光电导效应、光电动势效应及热电效应。
第3章位移传感器在制造业中的应用第4章力与运动学量传感器及应用第5章压力、流量和物位传感器及应用第6章温度传感器及应用热电效应（赛克威尔效应）：将两种不同导体A、B两端连接在一起组成闭合回路，并使两端处于不同温度环境，在回路中会产生热电动势而形成电流，这一现象称为热电效应。
传感器复习
一．简单题1. 什么是传感器，它由哪几部分组成？2. 内部传感器与外部传感器的作用有何区别？3.什么是物性型传感器？什么是结构型传感器？试举例说明。
4.有源型传感器和无源型传感器有何木同？试举例说明。
5.按传感器输出信号的性质可将传感器分为哪几类？6.何谓传感器的静特性和动特性？分别有哪些指标？7.测量范围与量程的区别是什么？8.一般情况下，如何表示传感器的重复性和稳定性？9.什么是传感器的过载能力？10.什么是传感器的灵敏度，如何计算？11.什么是传感器的线性度，如何计算？12.何谓传感器的定度与校准？13.简要说明传感器与检测技术的发展方向？14.参量型位移传感器与发电型位移传感器的有何区别，试举例说明。
15.简要阐述电阻应变式位移传感器的工作原理。
16.简述容栅式电容位移传感器的工作原理及其优点。
17.选用位移传感器应注意哪些问题？18.简要说明差动变压器式位移传感器在零点附近测量时存在的问题。
19.什么是涡流效应？简述高频反射涡流传感器的工作原理。
20.长光栅式位移传感器的工作原理。
21.感应同步器的结构与工作原理。
22.激光式位移传感器由哪些部分构，简述其特点及应用场合。
23.简述电阻应变式测力传感器的工作原理。
24.什么是应变效应？什么是压阻效应25.什么是正压电效应和逆压电效应？利用压电效应课制成哪几种传感器？26.压电式力传感器的工作原理是什么？压电式力传感器与电压放大器配套使用应注意什么问题？27.什么是压磁效应？简述压磁式力传感器的结构及工作特点。
28.简述压磁式扭矩仪的结构及工作特点。
29.简单说明霍尔式压力传感器的工作原理。
与涡流式压力传感器相比，它有何特点。
30.感应式测速发电机的工作原理。
31.变磁通感应式转速传感器中的开磁路与闭磁路各有何优缺点？32.33.简述视觉传感器在机电一体化系统中有哪些作用？34.视觉传感器由哪几部分组成，简述其各组成部分的功能。
35.简单说明光电式摄像机的工作原理。
传感器复习题
1.什么是压电效应？压电传感器有哪些？答：某些电介质（晶体），当沿着一定方向施加力变形时，内部会产生极化现象，同时在它的两个表面会产生符号相反的电荷，当外力去掉后，又重新恢复到不带电状态，这样的现象叫做压电效应。
目前应用较多的压电式传感器主要有：加速度传感器、压电式传感器、和压力传感器。
2.电阻应变计产生温度误差的原因是？答：应变片温度误差的主要来源是两个：一是应变片本身电阻温度系数αt的影响，二是试件材料线膨胀系数βt的影响。
3.什么叫线性度？答：由于实际传感器有非线性存在，近似后的拟合直线与实际曲线存在偏差，这个最大偏差成为传感器的非线性误差。
非线性误差常用相对误差表示，即线性度。
线性度是表征实际特性与拟合直线不吻合的系数。
4.什么是传感器的灵敏度？答：灵敏度是指传感器在稳定工作条件下，输出微小变化增量与引起此变化的输入微小变量的比值。
灵敏度是一常数，即为特性曲线的斜率S n=△Y/△X（对于输入与输出关系为线性的传感器来说）5.简述外光电效应，内光电效应。
答：在光线作用下，物体内的电子逸出物体表面向外发射的现象称为外光电效应。
当光线照在物体上，使物体的电导率发生变化或产生光生电动势的现象称为内光电效应，它又分为光电导效应和光生伏特效应。
6. 光敏电阻中什么是光电流、亮电流和暗电流？答：无光照时的电流称为暗电流受光照时的电流称为亮电流亮电流与暗电流之差称为光电流7. 根据上图所示，已知电路中为直流电桥。
R1=1，R2=2，R3=3R4=?答：∵当电桥平衡时I o =0, U o =0有R 1R 4=R 2R 3∴R 4=2x3=68. 什么是霍尔效应？霍尔元件灵敏度表达式是什么？答：通电的导体（半导体）放在磁场中，电流方向与磁场方向垂直，在导体另外两侧会产生感应电动势，这样现象称为霍尔效应。
霍尔元件的灵敏度表达式为：d R K H H9. 电阻器的阻值大小和哪些因素有关？答：R=PL/S 与温度和、时间、材料、长度有关。
《传感器》考试复习资料
一、填空：1.传感器位于系统之首，其作用相当于人的五官，直接敏感外界信息。
2.非电量一般有两种形式：一种是稳定的，即不随时间变化或变化极其缓慢，称为静态信号；另一种是随时间变化而变化，称为动态信号。
3.传感器在被测量的各个值处于稳定状态时，输出量和输入量之间的关系称为静态特性。
4.传感器的分辨率是在规定测量范围内所能检测输入量的最小变化量。
5.迟滞特性能表明传感器在正向行程和反向行程期间，辅出-输入特性曲线不重合的程度。
6.重复性表示传感器在输入量按同一方向作全量程多次测试时，所得特性曲线不一致性的程度。
7.传感器的漂移是指在外界的干扰下，输出量发生与输入量无关的、不需要的变化。
8.常用的电阻应变片可分为两类：金属电阻应变片和半导体电阻应变片。
前者主要分为丝式、箔式和膜式等。
9.敏感栅是应变片最重要的组成部分。
10.用应变片构成应变式传感器，如何将应变敏感栅粘贴在基片上是能否应用于测量的关键之一。
11.压阻传感器零点温度漂移是因为扩散电阻的阻值随温度变化引起的，灵敏度温度漂移是因为压阻系数随温度变化引起的。
12.电位计（器）式电阻传感器分为线绕式和非线绕式两种，它们主要用于非电量变化较大的测量场合。
13.光电电位器与其它形式电位器最显著区别是：它是一种非接触式电位器。
14.电感式传感器从磁路上可分为闭磁路和开磁路两种。
螺管式属于开磁路。
15.最基本的闭磁路自感式变磁阻电感传感器，由线圈、铁芯和衔铁三部分组成。
16.螺管型电感传感器是开磁路自感式变磁阻电感传感器。
17.自感式传感器是基于将电感线圈的自感变化代替被测量的变化，互感式传感器则是把被测量的变化转换为变压器的互感变化。
18.差动变压器在铁芯位于中心位置时，输出电压并不是零电位，而是U x，U x被称为零点残余电压。
19.电涡流传感器可分为高频反射式和低频透射式两类。
20.变极距电容式传感器的最大位移应该小于极板间距的1／10。
21.圆筒形电容器不能用作改变极距的传感器。
