555单稳态电路
555单稳工作方式，它可分为2种。见图示。
第1种（图1）是人工启动单稳，又因为定时电阻定时电容位置不同而分为2个
不同的单元，并分别以1.1.1 和1.1.2为代号。他们的输入端的形式，也就是
电路的结构特点是：“RT-6.2-CT”和“CT-6.2-RT”。
第2种（图2）是脉冲启动型单稳，也可以分为2个不同的单元。他们的输入特
点都是“RT-7.6-CT”，都是从2端输入。1.2.1电路的2端不带任何元件，具
有最简单的形式；1.2.2电路则带有一个RC微分电路。
555双稳态电路
第一种（见图1）是触发电路，有双端输入（2.1.1）和单端输入（2.1.2）2个
单元。单端比较器（2.1.2）可以是6端固定，2段输入；也可是2端固定，6
端输入。
第2种（见图2）是施密特触发电路，有最简单形式的（2.2.1）和输入端电阻
调整偏置或在控制端（5）加控制电压VCT以改变阀值电压的（2.2.2）共2个单
元电路。
双稳电路的输入端的输入电压端一般没有定时电阻和定时电容。这是双稳工作方
式的结构特点。2.2.2单元电路中的C1只起耦合作用，R1和R2起直流偏置作用。
555无稳态电路
第一种（见图1）是直接反馈型，振荡电阻是连在输出端VO的。
第二种（见图2）是间接反馈型，振荡电阻是连在电源VCC上的。其中第1个单
元电路（3.2.1）是应用最广的。第2个单元电路（3.2.2）是方波振荡电路。第
3、4个单元电路都是占空比可调的脉冲振荡电路，功能相同而电路结构略有不
同，因此分别以3.2.3a 和3.2.3b的代号。
第三种(见图3)是压控振荡器。由于电路变化形式很复杂，为简单起见，只分成
最简单的形式（3.3.1）和带辅助器件的(3.3.2)两个单元。图中举了两个应用实
例。
无稳电路的输入端一般都有两个振荡电阻和一个振荡电容。只有一个振荡电阻的
可以认为是特例。例如：3.1.2单元可以认为是省略RA的结果。有时会遇上7.6.2
三端并联，只有一个电阻RA的无稳电路，这时可把它看成是3.2.1单元电路省
掉RB后的变形。
类别：电子类篇章 | 添加到搜藏 | 浏览(62) | 评论 (0)
上一篇：TL431的特性及其一些应用。 下一篇：第十周积分情况
相关文章：
• 555时基电路应用集锦2
最近读者：
登录
后，您
就出现在这里。
lisuook
555芯片内部原理及经典应用
555定时电路内部结构分析及应用1 绪言555定时器是电子工程领域中广泛使用的一种中规模集成电路，它将模拟与逻辑功能巧妙地组合在一起，具有结构简单、使用电压范围宽、工作速度快、定时精度高、驱动能力强等优点。
555定时器配以外部元件，可以构成多种实际应用电路。
广泛应用于产生多种波形的脉冲振荡器、检测电路、自动控制电路、家用电器以及通信产品等电子设备中。
2555定时器功能及结构分析2.1 555定时器的分类及管脚作用555定时器又称时基电路。
555定时器按照内部元件分有双极型（又称TTL 型）和单极型两种。
双极型内部采用的是晶体管；单极型内部采用的则是场效应管，常见的555时基集成电路为塑料双列直插式封装（见图2-1），正面印有555字样，左下角为脚①，管脚号按逆时针方向排列。
2-1 555时基集成电路各管脚排布555时基集成电路各管脚的作用：脚①是公共地端为负极；脚②为低触发端TR，低于1／3电源电压以下时即导通；脚③是输出端V，电流可达2000mA;脚④是强制复位端MR，不用可与电源正极相连或悬空;脚⑤是用来调节比较器的基准电压，简称控制端VC，不用时可悬空，或通过0.01μF电容器接地;脚⑥为高触发端TH，也称阈值端，高于2/3电源电压发上时即截止;脚⑦是放电端DIS;脚⑧是电源正极VC。
2.2 555定时器的电路组成图2-2为555芯片的内部等效电路U31kBJT_NPN_VIRTUAL2-2 555定时器电路组成5G555定时器内部电路如图所示， 一般由分压器、比较器、触发器和开关。
及输出等四部分组成，这里我们主要介绍RS 触发器和电压比较器。
2.2.1基本RS 触发器原理如图2-3是由两个“与非”门构成的基本R-S 触发器, RD 、SD 是两个输入端，Q 及是两个输出端。
QQRDSD2-3 RS 触发器正常工作时，触发器的Q 和应保持相反，因而触发器具有两个稳定状态：1）Q=1，=0。
555时基电路及其应用实验报告
555时基电路及其应用实验报告一、导言555时基电路是一种常用的集成电路，广泛应用于各种电子设备中。
本实验旨在通过对555时基电路的实验搭建和应用实验，探索其工作原理和应用特点。
二、实验设备和材料1. 555时基电路芯片2. 电阻、电容和电感元件3. 电源、示波器和信号发生器等实验仪器4. 连接线等实验辅助材料三、实验步骤1. 555时基电路搭建实验根据555时基电路的原理图，将实验设备和材料连接起来。
按照标准的接线顺序，将电源、电阻、电容和555芯片等元件逐一连接。
注意检查接线是否正确，以确保电路能够正常工作。
2. 555时基电路测试接下来，将示波器连接到555芯片的输出引脚上，调节示波器的参数，观察波形的变化。
通过改变电阻和电容的数值，可以调节输出波形的频率和占空比。
记录下不同参数下的波形特征，并进行分析和比较。
3. 555时基电路应用实验在实验中，可以将555时基电路应用于脉冲发生器、定时器、频率计等实际电子电路中。
通过改变电路的连接方式和参数设置，可以实现不同的应用功能。
例如，可以将555时基电路连接到脉冲发生器电路中，生成稳定的脉冲信号；也可以将555时基电路作为定时器，控制电路的工作时间。
四、实验结果与分析1. 555时基电路工作特点通过实验观察，我们发现555时基电路可以产生稳定的方波信号。
在输入电压为5V的情况下，根据电路参数的不同设置，可以得到不同频率和占空比的输出波形。
通过改变电阻和电容的数值，可以调节频率的范围。
而通过改变电路的连接方式，如添加电感元件，可以实现更丰富的波形变化。
2. 555时基电路的应用实验结果通过将555时基电路应用于脉冲发生器和定时器电路中，我们成功实现了不同功能的电路设计。
脉冲发生器可以产生稳定的脉冲信号，其频率和占空比可以通过调节电路参数来控制。
定时器电路可以在预设的时间段内控制其他电路的工作状态。
五、实验结论通过本次实验，我们了解了555时基电路的工作原理和应用特点。

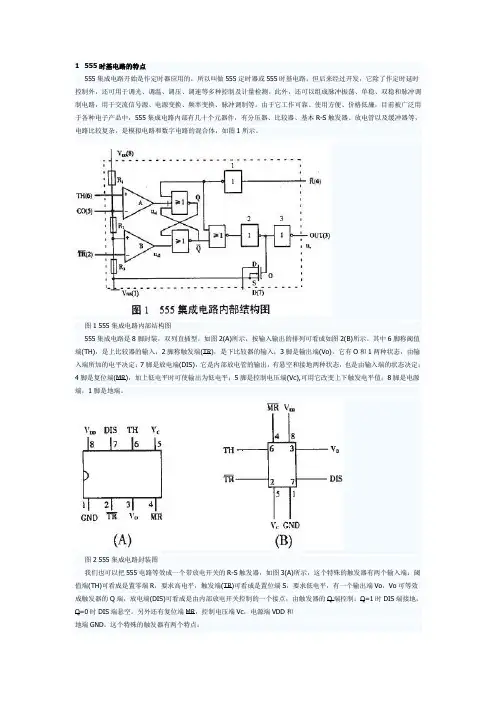

555时基电路的分析和应用
1 555时基电路的特点555集成电路开始是作定时器应用的，所以叫做555定时器或555时基电路。
但后来经过开发，它除了作定时延时控制外，还可用于调光、调温、调压、调速等多种控制及计量检测。
此外，还可以组成脉冲振荡、单稳、双稳和脉冲调制电路，用于交流信号源、电源变换、频率变换、脉冲调制等。
由于它工作可靠、使用方便、价格低廉，目前被广泛用于各种电子产品中，555集成电路内部有几十个元器件，有分压器、比较器、基本R-S触发器、放电管以及缓冲器等，电路比较复杂，是模拟电路和数字电路的混合体，如图1所示。
图1 555集成电路内部结构图555集成电路是8脚封装，双列直插型，如图2(A)所示，按输入输出的排列可看成如图2(B)所示。
其中6脚称阈值端(TH)，是上比较器的输入；2脚称触发端(TR)，是下比较器的输入；3脚是输出端(Vo)，它有O和1两种状态，由输入端所加的电平决定；7脚是放电端(DIS)，它是内部放电管的输出，有悬空和接地两种状态，也是由输入端的状态决定；4脚是复位端(MR)，加上低电平时可使输出为低电平；5脚是控制电压端(Vc),可用它改变上下触发电平值；8脚是电源端，1脚是地端。
图2 555集成电路封装图我们也可以把555电路等效成一个带放电开关的R-S触发器，如图3(A)所示，这个特殊的触发器有两个输入端：阈值端(TH)可看成是置零端R，要求高电平，触发端(TR)可看成是置位端S，要求低电平，有一个输出端Vo，Vo可等效成触发器的Q端，放电端(DIS)可看成是由内部放电开关控制的一个接点，由触发器的Q端控制：Q=1时DIS端接地，Q=0时DIS端悬空。
另外还有复位端MR，控制电压端Vc，电源端VDD和地端GND。
这个特殊的触发器有两个特点：(1)两个输入端的触发电平要求一高一低，置零端R即阈值端(TH)要求高电平，而置位端s即触发端(TR)则要求低电乎;(2)两个输入端的触发电平使输出发生翻转的阈值电压值也不同，当V c端不接控制电压时，对TH(R)端来讲，>2/3VDD 是高电平1,<2/3VDD是低电平0：而对TR(S)端来讲，>1/3VDD是高电平1，<1/3VDD是低电平0。
时基555集成电路原理与应用ppt
1. 555电路的工作原理
2Vcc/3
电源端 VCC
复位端 Reset
⑧
④
5k
阈值端
⑥
Threshold
控制电压端 ⑤
- A1 R +
G1
Control Voltage
5k
Vcc/3arge
②
- A2 S
+
⑦ 5k
T
① 地
GND
G2 100
Q Q③
输出端 Output
二、发挥部分：
1. 控制器（允许采用多片）可以对红、绿、黄三种灯
进行控制，要求在绿灯切换到红灯过程中增加黄灯
提示，时间为1s，红灯和绿灯的时间在1~10s内可
以单独调节。 ；
2. 绿灯时间到最后2s时开始闪烁，闪烁频率为2次/秒；
3. 其它。
29
12
555的逻辑功能表
阈值端 触发端 复位端
×
×
0
> 2VCC /3 > VCC/3
1
< 2VCC /3 > VCC/3
1
<2VCC /3 < VCC/3
1
输出端 0 0
保持 1
放电端 导通 导通 保持 截止
13
555的内部电路
14
2. 555电路的外部特性
管脚排列：
15
类型
双极型：（555，如LM555、NE555等） （Vcc=+5~+15V）
时基555集成电路原理与应用
电子科技大学 大学生科技创新中心
陈祝明 （zmchen@）
1
讲授内容
数字逻辑的基本概念 集成运算放大器的典型应用 555定时器的工作原理 555定时器的应用
555所有小制作实例
图 5-62 19．延时开的小“灯” 图 5-63 是它的电路图，它是将延时关电路中的电阻和电容交换位置，便可成为延时开的电路。 按下按键，发光二极管由亮转灭，当手指离开按键后，会发现过一会儿发光二极管才亮。
图 5-63 20．水沸报警器 先将热敏电阻放入一个直径为 8 毫米左右、长 100 毫米的铜管或不锈钢管内，引出导线，用树 脂封好，不能进水。图 5-64 是它的电路图。实验时插入开水中，要慢慢调整可调电阻的阻值，使它到 100℃ 时音响报警，低于这个温度时没有音响报警。
图 5-58 15．见光响音乐 早上阳光照进屋内，它就播放出音乐。图 5-59 是它的电路图，它是在见光就亮的光控“灯”中， 去掉发光二极管，改接音乐片和扬声器而成。制作时可以根据自己所希望的亮度，慢慢调整可调电阻值。 该装置还可以以市场销售的小型激光指示器为光源枪，将光敏电阻安放在靶心处，找一个不透 光的圆筒套在光敏电阻上，遮挡外部光线对它的干扰，调整可调电阻值，做成光电打靶器。
图 5-59 16．黑暗光控报警器 图 5-60 是它的电路图，它是在黑暗控制“灯”亮电路中接上音乐片电路，制作时根据所需的暗 度下调整可调电阻值到发出音乐响声。 该装置还可以与小型激光指示器或其他光线配合，做成报警器，如在圈养的动物外围，将小型 激光指示器远距离照射光敏电阻，当有动物外逃时，挡住激光束，便会报警。或者将脚③与计算器中的连 加相接，用来对传送带上的物品个数进行计算，或者用于通道显示有人、动物通过等。

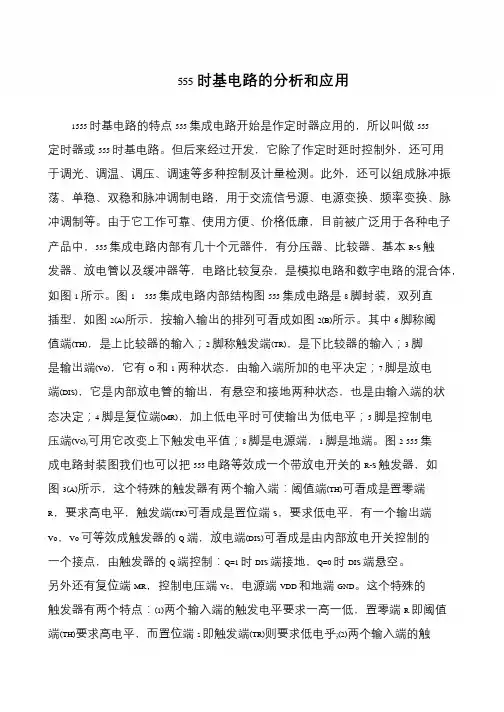

555时基电路的分析和应用
