三6 制作水晶头--双绞线连接
水晶头接线标准
水晶头接线标准普通的网线分为两种，一种是机对机，一种是机对集线器，既一种是同等设备，一种是不同设备。
一要网线有两个水晶头，不同的网线，水晶头的做法不一样。
水晶头的做法普通的也是两种，一种为568A，一种为568B，同等设备的水晶头由一个568A和一个568B两个水晶头组成。
不同设备则是由一个两个568A或者568B的水晶头组成。
以下是两种水晶头的排线方法：568A：绿白，绿，橙白，蓝，蓝白，橙，棕白，棕568B：橙白，橙，绿白，蓝，蓝白，绿，棕白，棕排好线后，用手捏紧，左右折一下，就可以把网线弄直，并且紧紧的挨在一起，剪掉多余的线，把水晶头有卡的向下，套进来，保证每根线都和里面的金属丝接触到，用网线钳夹紧.网线接法水晶头金属面对自己，从左到右为1－8标准568A: 绿白－1，绿－2，橙白－3，蓝－4，蓝白－5，橙－6，棕白－7，棕－8标准586B：橙白－1，橙－2，绿白－3，蓝－4，蓝白－5，绿－6，棕白－7，棕－8网线水晶头有两种做法标准，标准分别为 TIA/EIA 568B 和 TIA/EIA 568A 。
制作水晶头首先将水晶头有卡的一面向下,有铜片的一面朝上，有开口的一方朝向自己身体，从左至右排序为，下面是 TIA/EIA 568B 和 TIA/EIA 568Av 网线线序（优先选择568B网线接法）：TIA/EIA-568B: 1、白橙，2、橙，3、白绿，4、蓝，5、白蓝，6、绿，7、白棕，8、棕TIA/EIA-568A: 1、白绿，2、绿，3、白橙，4、蓝，5、白蓝，6、橙，7、白棕，8、棕在整个网络布线中应用一种布线方式，但两端都有RJ-45 plug 的网络联线无论是采用端接方式A，还是端接方式B，在网络中都是通用的。
双绞线的顺序与RJ45头的引脚序号--对应。
10M以太网的网线接法使用1，2，3，6编号的芯线传递数据，100M以太网的网线使用4，5，7，8编号的芯线传递数据。
为何现在都采用4对(8芯线)的双绞线呢？这主要是为适应更多的使用范围，在不变换基础设施的前提下，就可满足各式各样的用户设备的网线接线要求。
网线水晶头制作步骤图解
RJ-45水晶头端接原理和方法
RJ-45头的端接原理为：
利用压线钳的机械压力使RJ-45头中的刀片首先压破线芯绝缘护套，然后再压入铜线芯中，实现刀片与线芯的电气连接。
每个RJ-45头中有8个刀片，每个刀片与1个线芯连接。
注意观察压接后8个刀片比压接前低。
材料、工具
水晶头网线
压线钳测线仪
RJ-45水晶头端接方法和步骤为：
1剥开网线外绝缘护套
2分开4对双绞线。
3 8根线排好线序。
568B线序（白橙，橙，白绿，蓝，白蓝，绿，白棕，棕)
4剪齐线端。
先将已经剥去绝缘护套的4对单绞线分别拆开相同长度，将每根线轻轻捋直，同时按照线序水平排好。
将8根线端头一次剪掉，留14毫米长度，从线头开始，至少10mm导线之间不应有交叉。
5插入RJ-45水晶头，将双绞线插入RJ-45水晶头内。
注意一定要插到底。
6压接。
7测试。

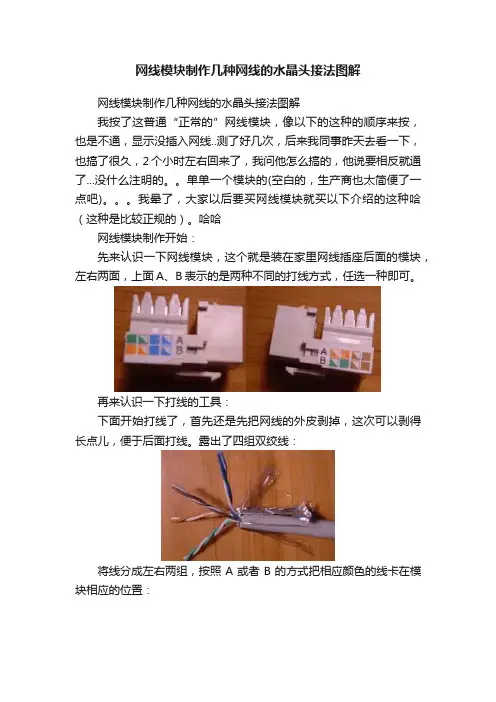

网线模块制作几种网线的水晶头接法图解
网线模块制作几种网线的水晶头接法图解网线模块制作几种网线的水晶头接法图解我按了这普通“正常的”网线模块，像以下的这种的顺序来按，也是不通，显示没插入网线..测了好几次，后来我同事昨天去看一下，也搞了很久，2个小时左右回来了，我问他怎么搞的，他说要相反就通了...没什么注明的。
单单一个模块的(空白的，生产商也太简便了一点吧)。
我晕了，大家以后要买网线模块就买以下介绍的这种哈（这种是比较正规的）。
哈哈网线模块制作开始：先来认识一下网线模块，这个就是装在家里网线插座后面的模块，左右两面，上面A、B表示的是两种不同的打线方式，任选一种即可。
再来认识一下打线的工具：下面开始打线了，首先还是先把网线的外皮剥掉，这次可以剥得长点儿，便于后面打线。
露出了四组双绞线：将线分成左右两组，按照A或者B的方式把相应颜色的线卡在模块相应的位置：在打线之前我们再来认识一下这个打线的工具：这是打线工具的头，金属的一边（下图右边）是一个类似剪刀的头，可以剪掉多余的先头。
下面开始打线，用工具压住模块和线，用力压下去，将线卡在模块里面，并把多余的先头剪掉。
将其他的线都按照一样的方式打好所有的线都打好后就可以将模块装到86盒面板上了1）一一对应接法。
即双绞线的两端芯线要一一对应，即如果一端的第1脚为绿色，另一端的第1脚也必须为绿色的芯线，这样做出来的双绞线通常称之为“直连线”。
但要注意的是4个芯线对通常不分开，即芯线对的两条芯线通常为相邻排列，这个，由于太简单且随意，图上未标出。
这种网线一般是用在集线器或交换机与计算机之间的连接。
（2）1－3、2－6交叉接法。
虽然双绞线有4对8条芯线，但实际上在网络中只用到了其中的4条，即水晶头的第1、第2和第3、第6脚，它们分别起着收、发信号的作用。
这种交叉网线的芯线排列规则是：网线一端的第1脚连另一端的第3脚，网线一端的第2脚连另一头的第6脚，其他脚一一对应即可。
这种排列做出来的通常称之为“交叉线.例如，当线的一端从左到右的芯线顺序依次为：白绿、绿、白橙、蓝、白蓝、橙、白棕、棕，另一端从左到右的芯线顺序则应当依次为：白橙、橙、白绿、蓝、白蓝、绿、白棕、棕。

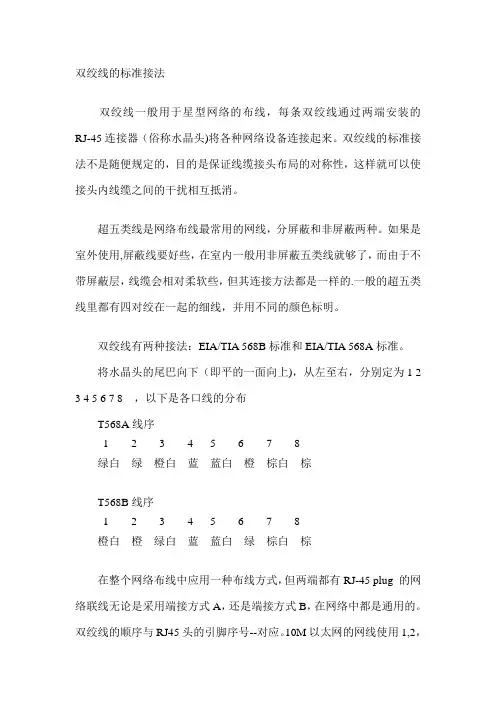

双绞线的标准接法
双绞线的标准接法双绞线一般用于星型网络的布线，每条双绞线通过两端安装的RJ-45连接器（俗称水晶头)将各种网络设备连接起来。
双绞线的标准接法不是随便规定的，目的是保证线缆接头布局的对称性，这样就可以使接头内线缆之间的干扰相互抵消。
超五类线是网络布线最常用的网线，分屏蔽和非屏蔽两种。
如果是室外使用,屏蔽线要好些，在室内一般用非屏蔽五类线就够了，而由于不带屏蔽层，线缆会相对柔软些，但其连接方法都是一样的.一般的超五类线里都有四对绞在一起的细线，并用不同的颜色标明。
双绞线有两种接法：EIA/TIA 568B标准和EIA/TIA 568A标准。
将水晶头的尾巴向下（即平的一面向上)，从左至右，分别定为1 2 3 4 5 6 7 8，以下是各口线的分布T568A线序1 2 3 4 5 6 78绿白绿橙白蓝蓝白橙棕白棕T568B线序1 2 3 4 5 6 78橙白橙绿白蓝蓝白绿棕白棕在整个网络布线中应用一种布线方式，但两端都有RJ-45 plug 的网络联线无论是采用端接方式A，还是端接方式B，在网络中都是通用的。
双绞线的顺序与RJ45头的引脚序号--对应。
10M以太网的网线使用1,2，3，6编号的芯线传递数据，100M以太网的网线使用4，5,7，8编号的芯线传递数据。
为何现在都采用4对(8芯线)的双绞线呢？这主要是为适应更多的使用范围，在不变换基础设施的前提下，就可满足各式各样的用户设备的接线要求。
例如,我们可同时用其中一对绞线来实现语音通讯。
100BASE—T4 RJ-45对双绞线的规定如下:1、2用于发送，3、6用于接收，4、5，7、8是双向线。
1、2线必须是双绞，3、6双绞，4、5双绞，7、8双绞.一般地直通线：两头都按T568B线序标准连接。
交叉线:一头按T568A线序连接，一头按T568B线序连接.具体连接情况：1）对等网(两台计算机的网卡直接互连）:采用交叉线接法,网线两端接法不同。
2）网卡与交换机（或HUB）:采用直通线接法，网线两端接法相同. 3）交换机与交换机（或HUB）级联：采用交叉线接法，网线两端接法不同。

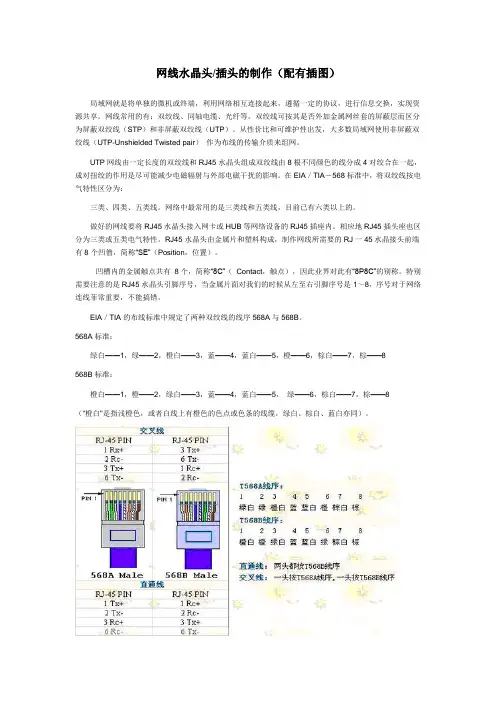

网线水晶头制作
网线水晶头/插头的制作（配有插图）局域网就是将单独的微机或终端，利用网络相互连接起来，遵循一定的协议，进行信息交换，实现资源共享。
网线常用的有：双绞线、同轴电缆、光纤等。
双绞线可按其是否外加金属网丝套的屏蔽层而区分为屏蔽双绞线（STP）和非屏蔽双绞线（UTP）。
从性价比和可维护性出发，大多数局域网使用非屏蔽双绞线（UTP-Unshielded Twisted pair）作为布线的传输介质来组网。
UTP网线由一定长度的双绞线和RJ45水晶头组成双绞线由8根不同颜色的线分成4对绞合在一起，成对扭绞的作用是尽可能减少电磁辐射与外部电磁干扰的影响。
在EIA／TIA－568标准中，将双绞线按电气特性区分为：三类、四类、五类线。
网络中最常用的是三类线和五类线，目前已有六类以上的。
做好的网线要将RJ45水晶头接入网卡或HUB等网络设备的RJ45插座内。
相应地RJ45插头座也区分为三类或五类电气特性。
RJ45水晶头由金属片和塑料构成，制作网线所需要的RJ一45水晶接头前端有8个凹僧，简称“SE”（Position，位置）。
凹槽内的金属触点共有8个，简称“8C”（Contact，触点），因此业界对此有“8P8C”的别称。
特别需要注意的是RJ45水晶头引脚序号，当金属片面对我们的时候从左至右引脚序号是1～8，序号对于网络连线菲常重要，不能搞错。
EIA／TIA的布线标准中规定了两种双绞线的线序568A与568B。
568A标准：绿白——1，绿——2，橙白——3，蓝——4，蓝白——5，橙——6，棕白——7，棕——8568B标准：橙白——1，橙——2，绿白——3，蓝——4，蓝白——5，绿——6，棕白——7，棕——8（"橙白"是指浅橙色，或者白线上有橙色的色点或色条的线缆，绿白、棕白、蓝白亦同）。
双绞线的顺序与RJ45头的引脚序号要—一对应。
为了保持最佳的兼容性，普遍采用EIA／TIA 568B标准来制作网线。
第四章第四节双绞线与RJ45水晶头的制作教案
第四章第四节双绞线与RJ-45水晶头的制作在以双绞线作为传输介质的网络中,跳线的制作与测试非常重要。
对于小型网络而言,跳线连接着集线设备与计算机;对于大中型网络而言,跳线既连接着信息插座与计算机,也连接着集线设备与跳线设备与跳线板。
总之,无论如何,跳线的制作与测试是网络管理员一定要学会的入门级技术。
【目的】1.掌握使用网线钳制作具有RJ-45接头的双绞线的技能。
2.能够使用网线测线仪测试网线连线的正确性。
【内容】1.按推荐的T568B规范标准制作；2.摸索并掌握双绞线理序、整理的要领与技巧；3.用测试仪测试导通情况，总结成败经验，提高工作技术。
【器材】1.网线钳一把。
2.双绞线（5类或其他类别）若干。
3.两只RJ-45水晶头。
4.网线测试仪一个。
【步骤】双绞线的四对八根导线是有序排列的。
实现上网的最低要求是保持白橙和橙、白绿和绿这两对线畅通（这四根对应于T568B，线序是1、2、3、6；对应于T568A，则线序是3、6、1、2。
），八种颜色的线如何实现快速排序并对应到RJ－45水晶头的导线槽内，不难总结出技巧（以T568B标准为例）：第一步，初排序：如果以深颜色的四根线为参照对象，将手中的四对双绞线从左到右可以排成：橙，蓝，绿，棕；第二步，分线：分开每一股双绞线，将浅色线排在左，深色线排在右，即深色、浅色线交叉排列；第三步，跳线：将白蓝和白绿两根线对调位置，对照T568B标准，发现线序已是：白橙，橙，白绿，蓝，白蓝，绿，白棕，棕；第四步，理直排齐：将八根线并拢，再上下、左右抖动，使八根线整齐排列，前后（正对操作者）都构成一个平面，最外两根线位置平行。
注意根部尽量不要扭绕。
第五步，剪齐：用夹线钳将导线多余部分剪掉，切口应与外侧线相垂直，与双绞线外套间留有1.2～1.5cm的长度，注意不要留太长（外套可能压不到水晶头内，这样线压不紧，容易松动，导致网线接触故障），也不能过短（八根线头不易全送到槽位，导致铜片与线不能可靠连接，使得RJ－45头制作达不到要求或制作失败）。
网线水晶头接法图解教程
网线水晶头接法图解教程在看网线水晶头接法图解教程之前，我们先了解一下双绞线，双绞线一般用于星型网络的布线，每条双绞线通过两端安装的RJ-45连接器（就是我们通常叫的水晶头）将各种网络设备连接起来。
双绞线的标准接法不是随便规定的，目的是保证线缆接头布局的对称性，这样就可以使接在看网线水晶头接法图解教程之前，我们先了解一下双绞线，双绞线一般用于星型网络的布线，每条双绞线通过两端安装的RJ-45连接器（就是我们通常叫的水晶头）将各种网络设备连接起来。
双绞线的标准接法不是随便规定的，目的是保证线缆接头布局的对称性，这样就可以使接头内线缆之间的干扰相互抵消，有利于网络信号的传输。
超五类线是网络布线最常用的网线，分屏蔽和非屏蔽两种。
如果是室外使用，屏蔽线要好些，在室内一般用非屏蔽五类线就够了，而由于不带屏蔽层，线缆会相对柔软些，但网线接法（网线水晶头接法）都是一样的。
一般的超五类线里都有四对绞在一起的细线，并用不同的颜色标明。
网线接法详解（水晶头接法教程）EIA/TIA 568B标准和EIA/TIA 568A标准是我们常用的两种网线接法（网线水晶头接法）。
将水晶头的尾巴向下，从左至右，分别定为1 2 3 4 5 6 7 8 ，以下是各口线的分布，水晶头平的一面向上，簧片向下，有线的一端向着自己，这时候从左到右就是 1－8的顺序。
T568A线序网线接法（网线水晶头接法）1 2 3 4 5 6 7 8绿白绿橙白蓝蓝白橙棕白棕T568B线序网线接法（网线水晶头接法）1 2 3 4 5 6 7 8橙白橙绿白蓝蓝白绿棕白棕在整个网络布线中应用一种布线方式，但两端都有RJ-45 plug 的网络联线无论是采用端接方式A，还是端接方式B，在网络中都是通用的。
双绞线的顺序与RJ45头的引脚序号--对应。
10M 以太网的网线使用1，2，3，6编号的芯线传递数据， 100M 以太网的网线使用4，5，7，8编号的芯线传递数据。
0203双绞线和水晶头制作
东莞市纺织服装学校 胡水来
水晶头
1. RJ-45结构：
《网络综合布线》
RJ-45插头简称为“水晶头”，由金属触片和塑料外壳 构成，其前端有8个凹槽，凹槽内有8个金属触点。
2. RJ-11结构：
东莞市纺织服装学校 胡水来
水晶头制作规范
开绞过长会影响近端串拢 压接不稳会引起通信时断时续 剥皮时损伤线芯会引起短路、断路
东莞市纺织服装学校 胡水来
双绞线的线序排列标准
《网络综合布线》
T568A线序标准： 线序排列：白绿、绿、白橙、蓝、白蓝、橙、白棕、棕 排列口诀：绿橙蓝棕，白色在左，46对调 T568B线序标准： 线序排列：白橙、橙、白绿、蓝、白蓝、绿、白棕、棕
排列口诀：橙绿蓝棕，白色在左，46对调
东莞市纺织服装学校 胡水来
东莞市纺织服装学校 胡水来
网络传输介质—双绞线
工作区中常用的线缆是双绞线。
《网络综合布线》
双绞线是由两根具有绝缘保护层的铜导线按一定密 度互相绞在一起组成的，可降低信号干扰的程度。
将一对或多对双绞线安置在一个塑料护套中，便形 成了双绞线电缆。
东莞市纺织服装学校 胡水来双绞线电缆的分类1. 屏蔽双绞线（STP）
《网络综合布线》
大对数电缆中常见的有25线对、50线对和100线对电缆。
(2) 三类50对非屏蔽双绞线
适用于设备间与设备间的主干连接，可传输50路视频或其他信号；
(3) 三类100对非屏蔽双绞线
适用于副主干线系统及开放式办公室，可传输100路视频或其他信号;
(4) 五类25对非屏蔽双绞线
既适用于主干布线也适用于水平布线，可传输25路视频或其他信号;
2、预留问题：双绞线的应用
网线水晶头的接法(详细图解)
网线制作的接法(详细图解)网线工具:在网线制作的过程中，我们必须要用到一些制作的辅助工具和材料。
在此，我们先为大家介绍一些工具和材料。
在制作的工程中，最重要的工具当然就是压线钳了，当然这个压线钳的功能不仅仅是压线用，钳上还具备着很多“好本领”呢。
压线钳目前市面上有好几种类型，而实际的功能以及操作都是大同小异，我们就以上图的一把为例，该工具上有三处不同的功能。
在压线钳的最顶部的是压线槽，压线槽供提供了三种类型的线槽，分别为6P、8P以及4P，中间的8P槽是我们最常用到的RJ-45压线槽，而旁边的4P 为RJ11电话线路压线槽。
在压线钳8P压线槽的背面，我们可以看到呈齿状的模块，主要是用于把水晶头上的8个触点压稳在双绞线之上。
最前端是剥线口,刀片主要是起到切断线材网线线序:我们局域网内组网所采用的网线，使用最为广泛的为双绞线（Twisted-Pair Cable；TP），双绞线是由不同颜色的4对8芯线组成，每两条按一定规则绞织在一起，成为一个芯线对。
作为以太局域网最基本的连接、传输介质，人们对双绞网线的重视程度是不够的，总认为它无足轻重，其实做过网络的人都知道绝对不是这样的，相反它在一定程度上决定了整个网络性能。
这一点其实我们很容易理解，一般来说越是基础的东西越是取着决定性的作用。
双绞线作为网络连接的传输介质，将来网络上的所有信息都需要在这样一个信道中传输，因此其作用是十分重要的，如果双绞线本身质量不好，传输速率受到限制，您说即使其它网络设备的性能再好，传输速度再高又有什么用呢？因为双绞线已成为整个网络传输速度的一个瓶颈。
它一般有屏蔽（Shielded Twicted-Pair STP）与非屏蔽（Unshielded Twisted-Pair UTP）双绞线之分，屏蔽的当然在电磁屏蔽性能方面比非屏蔽的要好些，但价格也要贵些。
双绞线按电气性能划分的话，可以划分为：三类、四类、五类、超五类、六类、七类双绞线等类型，数字越大，也就代表着级别越高、技术越先进、带宽也越宽，当然价格也越贵了。
RJ45网线水晶头接法[图解]
RJ45网线水晶头接法[图解]各种不同颜色的线的阻值不一样，传输的网络信号可能会有所区别，所以最好是按照T568A/B的标准来接T568A标准：绿橙蓝棕（绿白绿橙白蓝蓝白橙棕白棕）T568B标准：橙绿蓝棕（橙白橙绿白蓝蓝白绿棕白棕）制作标准：1）交叉线：T568A==================T568BT568B==================T568A应用范围：交换机（集线器）—连接—交换机（集线器）电脑网卡—连接—电脑网卡(双机互联）2）直通线：T568A==================T568AT568B==================T568B应用范围：交换机（集线器）—连接—电脑网卡电脑网卡—连接—交换机（集线器）准备工作：1.压线钳一把，市场价20左右。
2.水晶头若干 3.测线器一台其实双绞线的接法不只有一种，只要方法正确任何一种都能够接通，这里先介绍一下国际标准TIA/EIA568B，在后面在给大家介绍一下我自己实践总结出来的经验。
标准586B：橙白－1，橙－2，绿白－3，蓝－4，蓝白－5，绿－6，棕白－7，棕－8 标准568A: 绿白－1，绿－2，橙白－3，蓝－4，蓝白－5，橙－6，棕白－7，棕－8 下面介绍几种应用环境下双绞线的制作方法。
MDI表示此口是级连口，而MDI-X时表示此口是普通口。
1) PC等网络设备连接到HUB 时, 用的网线为直通线, 双绞线的两头连线一一对应即可，此时，HUB为MDI-X口，PC为MDI口。
2)在进行间HUB级连时，应把级连口控制开关放在MDI（Uplink）上，同时用直通线相连。
如果HUB没有专用级连口,或者无法使用级连口，必须使用MDI-X 口级连，这时，我们可用交叉线来达到目的，这里的交叉线, 即是在做网线时，用一端RJ-45 plug 的1脚接到另一端RJ-45 plug 的3脚；再用一端RJ-45 plug 的2脚接到另一端RJ-45 plug 的6脚。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
计算机网络案例教学
双绞线
双绞线的结构
无屏蔽双绞线与屏蔽双绞线的结构如下图所示。
计算机网络案例教学
双绞线
标准
• 我们平时制作网线时，如果不按标准连接，虽 然有时线路也能接通，但是线路内部各线对之 间的干扰不能有效消除，从而导致信号传送出 错率升高，最终影响网络整体性能。 • 只有按规范标准建设，才能保证网络的正常运 行，也会给后期的维护工作带来便利。
计算机网络案例教学
双绞线
双绞线的连接
以太网
网卡通过RJ－45接头与网线相连，双绞线 另一头与集线器或交换机相连接
计算机网络案例教学
双绞线
双绞线的连接
连接两台电脑 当使用双绞线连接两台电脑组成对等网时，可 以不使用集线器，而直接用双绞线将两台电脑连 接，但这时的双绞线压制方法必须改变(水晶头一 端压线不变，另一端的1与3，2与6对换)，压线顺 序如图。
计算机网络案例教学
双绞线
网线和水晶头的压制
剥线 用卡线钳剪线刀口将线头剪齐，再将双绞线 端头伸入剥线刀口，使线头触及前挡板，然后适度 握紧卡线钳同时慢慢旋转双绞线，让刀口划开双绞 线的保护胶皮，取出端头从而拨下保护胶皮。
计算机网络案例教学
双绞线
网线和水晶头的压制
理线
双绞线由8根有色导线两两绞合而成，将 其整理平行按橙白、橙、绿白、兰、兰白、绿、 棕白、棕色平行排列，整理完毕用剪线刀口将 前端修齐。
可以发现尽管各标准对线对功能
定义稍有不同，但是最终接头的
接法都是同一的。
计算机网络案例教学
双绞线
反思
不按标准连接的后果？
计算机网络案例教学
双绞线
双绞线分类
双绞线有UTP和STP两种。 非屏蔽双绞线（UTP）可分为3类、4类、5类和 超5类等多种。 屏蔽双绞线（STP），可又分为3类、5类、超5 类等多种。
UTP和STP双绞线
计算机网络案例教学
双绞线
双绞线分类
主要特点：
（1）非屏蔽双绞线易弯曲、易安装，具有阻燃性， 布线灵活。
（2）屏蔽双绞线价格高，安装困难，需连结器，抗 干扰性好。 主要用途:
3类线用于语音传输及最高传输速率为10Mbps 的数据传输；4类线和5类用于语音传输和最高传 输速率为16Mbps的数据传输；超5类线和6类线用 于语音传输和最高传输速率为100Mbps的数据传输。
计算机网络案例教学
双绞线
双绞线的布线(一)
双绞线布线时应该整齐，这样既美观，在发生
故障时又容易定位与排除。
计算机网络案例教学
双绞线
双绞线的布线(二)
由于双绞线通常极多，因此必须贴上标签，否
则在发生故障时根本无法定位。
计算机网络案例教学
ห้องสมุดไป่ตู้
双绞线
10M、100M、1000M各种标准是否相同？
10M、100M、1000M各种标准，
计算机网络案例教学
双绞线
网线和水晶头的压制
电缆另一端水晶头的压制
如果压制的是与集线器或交换机连接的电 缆接头，重复上述方法制作双绞线的另一端， 即双绞线的两端接线顺序完全一样。
计算机网络案例教学
双绞线
网线和水晶头的压制
检查
压制好水晶头的电缆线使用前最好用电缆 检查仪检测一下，断路会导致无法通信，短路 有可能损坏网卡或集线器。
计算机网络案例教学
双绞线
制作水晶头/双绞线如何连接 背景 知识 在网络发展的早期，网络线路主要采用同轴 线。同轴线的缺点很多，有接线复杂、难以定 位与排除故障、只能单工通信等等。 目前，同轴线在计算机网络中已被淘汰， 室外通常使用光纤，定内则使用双绞线。
计算机网络案例教学
双绞线
要考虑的几个问题
是否有标准？ 双绞线的结构？ 双绞线两端的线序是否一样？
计算机网络案例教学
双绞线
双绞线分类
(4）网络距离 每干线最大节点数：无限制。
每网段100米，接4个中继器后最长可达到500米。
计算机网络案例教学
双绞线
网线和水晶头的压制
双绞线两端头通过RJ-45水晶头连接网卡和 集线器，下面我们介绍一下接头（RJ－45）的制 作方法。 制作压制双绞线RJ-45水晶头时，需在双绞 线两端压制水晶头，压制水晶头需使用专用卡线 钳按下述步骤制作:
计算机网络案例教学
双绞线
网线和水晶头的压制
插线
一只手捏住水晶头，将水晶头有弹片一侧向 下，另一只手捏平双绞线，稍稍用力将排好的线 平行插入水晶头内的线槽中，八条导线顶端应插 入线槽顶端
计算机网络案例教学
双绞线
网线和水晶头的压制
压线
确认所有导线都到位后，将水晶头放入卡线 钳夹槽中，用力捏几下卡线钳，压紧线头即可。
蓝白
绿 棕白 棕
计算机网络案例教学
双绞线
双绞线的线序(二)
对应RJ-45头的编号为：
计算机网络案例教学
双绞线
双绞线的线序(三)
网卡的1、2两脚为信号发送端，3、6两脚为信号
接收端。交换机和集线器则相反，3、6两脚为信号 发送端，1、2两脚为信号接收端。因此： 计算机接至交换机，双绞线两端的线序应该一样， 即都为EIA-568A或EIA-568B。 计算机间直接相连，双绞线两端的线序应该不 一样，即一端为EIA-568A，另一端为EIA-568B。
• 双绞线的标准接法不是随便规定的，目的是保 证线缆接头布局的对称性，这样就可以使接头 内线缆之间的干扰相互抵消。
计算机网络案例教学
双绞线
双绞线的线序(一)
双绞线的八根线的编号有两种标准：
线号
1 2 3 4
EIA-568A
绿白 绿 橙白 蓝
EIA-568B
橙白 橙 绿白 蓝
5
6 7 8
蓝白
橙 棕白 棕
