手机摄像头评测报告制作解析

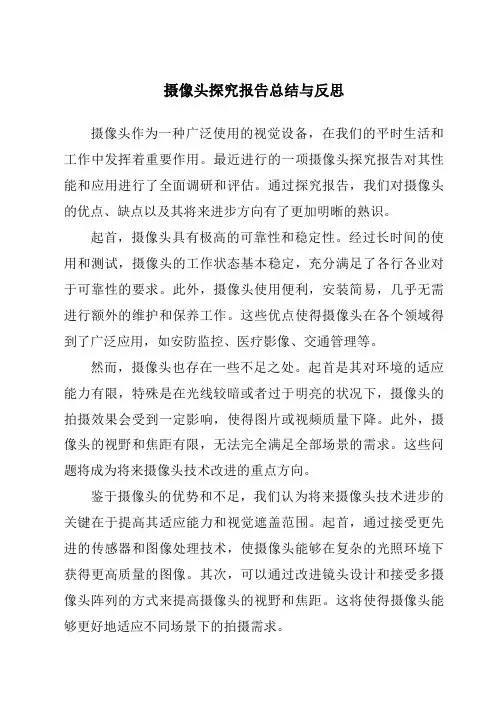

摄像头研究报告总结与反思
摄像头探究报告总结与反思摄像头作为一种广泛使用的视觉设备，在我们的平时生活和工作中发挥着重要作用。
最近进行的一项摄像头探究报告对其性能和应用进行了全面调研和评估。
通过探究报告，我们对摄像头的优点、缺点以及其将来进步方向有了更加明晰的熟识。
起首，摄像头具有极高的可靠性和稳定性。
经过长时间的使用和测试，摄像头的工作状态基本稳定，充分满足了各行各业对于可靠性的要求。
此外，摄像头使用便利，安装简易，几乎无需进行额外的维护和保养工作。
这些优点使得摄像头在各个领域得到了广泛应用，如安防监控、医疗影像、交通管理等。
然而，摄像头也存在一些不足之处。
起首是其对环境的适应能力有限，特殊是在光线较暗或者过于明亮的状况下，摄像头的拍摄效果会受到一定影响，使得图片或视频质量下降。
此外，摄像头的视野和焦距有限，无法完全满足全部场景的需求。
这些问题将成为将来摄像头技术改进的重点方向。
鉴于摄像头的优势和不足，我们认为将来摄像头技术进步的关键在于提高其适应能力和视觉遮盖范围。
起首，通过接受更先进的传感器和图像处理技术，使摄像头能够在复杂的光照环境下获得更高质量的图像。
其次，可以通过改进镜头设计和接受多摄像头阵列的方式来提高摄像头的视野和焦距。
这将使得摄像头能够更好地适应不同场景下的拍摄需求。
此外，我们还应该关注摄像头技术在隐私保卫方面的问题。
随着摄像头的广泛应用，个人隐私问题逐渐凸显。
因此，在摄像头技术进步的同时，我们也要加强对个人隐私的保卫措施，防止滥用和侵略。
综上所述，摄像头作为一种重要的视觉设备，具有可靠性和易用性等优点，但同时也存在一些性能不足的问题。
为了进一步进步和改进摄像头技术，我们应该着眼于提高其适应能力和视野范围，并关注个人隐私保卫的问题。
信任在将来的进步中，摄像头技术将持续进步，为我们的生活和工作带来更多的便利和安全。

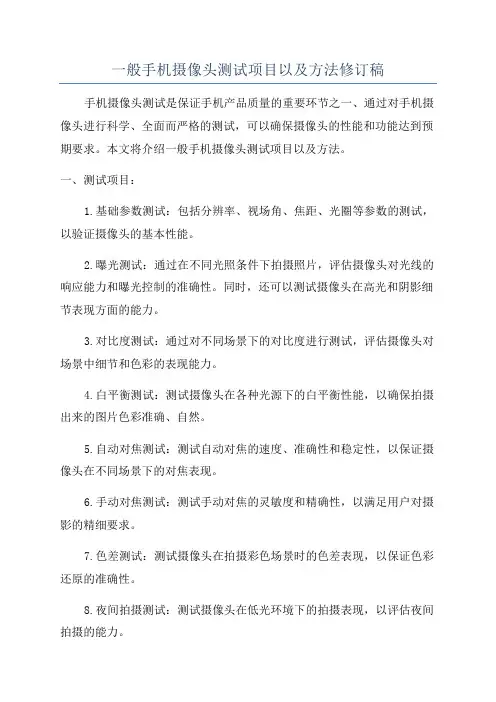

一般手机摄像头测试项目以及方法修订稿
一般手机摄像头测试项目以及方法修订稿手机摄像头测试是保证手机产品质量的重要环节之一、通过对手机摄像头进行科学、全面而严格的测试，可以确保摄像头的性能和功能达到预期要求。
本文将介绍一般手机摄像头测试项目以及方法。
一、测试项目：1.基础参数测试：包括分辨率、视场角、焦距、光圈等参数的测试，以验证摄像头的基本性能。
2.曝光测试：通过在不同光照条件下拍摄照片，评估摄像头对光线的响应能力和曝光控制的准确性。
同时，还可以测试摄像头在高光和阴影细节表现方面的能力。
3.对比度测试：通过对不同场景下的对比度进行测试，评估摄像头对场景中细节和色彩的表现能力。
4.白平衡测试：测试摄像头在各种光源下的白平衡性能，以确保拍摄出来的图片色彩准确、自然。
5.自动对焦测试：测试自动对焦的速度、准确性和稳定性，以保证摄像头在不同场景下的对焦表现。
6.手动对焦测试：测试手动对焦的灵敏度和精确性，以满足用户对摄影的精细要求。
7.色差测试：测试摄像头在拍摄彩色场景时的色差表现，以保证色彩还原的准确性。
8.夜间拍摄测试：测试摄像头在低光环境下的拍摄表现，以评估夜间拍摄的能力。
9.畸变测试：测试摄像头在拍摄时是否存在几何失真和畸变现象，以保证画面的形变最小化。
10.去噪测试：测试摄像头在高ISO环境下的噪点处理能力，以确保拍摄出的照片质量。
二、测试方法：1.标准样品测试法：使用标准场景和标准样品进行测试，比较测试样品与标准样品的差距，以评估摄像头的性能。
2.实际场景测试法：在真实的使用场景中进行测试，对摄像头的进行考察，从而更接近用户的真实使用情况。
3.直观评估法：通过直观感受和评估，对摄像头的性能进行综合评定。
可以通过对比样品、群众评选等方法来进行评估。
4.专家评估法：邀请专家进行测试，并根据其意见和建议来完善摄像头的性能和功能。
5.数据分析法：通过对测试数据的统计和分析，评估摄像头的各项性能指标。
6.环境模拟法：通过模拟不同环境情况下的拍摄场景，对摄像头的性能进行测试。
手机摄像头模组影像评测
70%≤LSC＜80%
75%≤LSC＜85%
75%≤LSC＜80%源自80%≤LSC＜90%85%≤LSC＜95%
LSC≥80%
LSC≥90%
LSC≥95%
光源
照度
分析软件
DNP光源
2000～2500 LUX
Imatest
得分值 0 2.5 5 7.5 10
距离 1 cm
7、色彩均匀性 定义 颜色的均匀性
Shading=Y(corner)/Y(center)*100%
测试标准：
判定标准 测试条件
很差 稍差 合格 良好 优秀
CIF&VGA像素
1.3M&2M像素
3M及以上像素
LSC＜55%
LSC＜60%
LSC＜65%
55%≤LSC＜65%
60%≤LSC＜70%
65%≤LSC＜75%
60%≤LSC＜75%
1、解像力
定义 测试目的 测试工具
测试方法
表征摄像设备对被摄景物细节的再现分辨能力
确认模组分辨率是否达到标准要求
三脚架、测试板、测试Chart Chart受光亮度不得低于500 lux，拍摄模组视场必须涵盖Chart有效边缘，光轴与Chart不得有倾角与位移，避免 误判分辨率
Chart类型
EIAJ
681.2LW/PH
Location 3 (MTF50):
434.0LW/PH
4
6
Location 4 (MTF50):
652.9LW/PH
Location 5 (MTF50): 418.8 LW/PH
Location 6 (MTF50): 298.1LW/PH
MTF
手机摄像头模组影像评测
反差 =（ 照度的最大值-照度的最小值） /（ 照度的最大值 + 照度的最小值）。 所以，反差的数值总是小于等于1 的。这里我们引入调制度M 的概念：M=（Imax － Imin）/（Imax + Imin） 调制度M 总是介于0 和1 之间，调制度越大，反差越大。在对镜头的反差和分辨率进行测试时，我们将正弦光栅置于镜头前 方，测量镜头成像处的调制度。这时由于镜头像差的影响，会出现以下情况。当空间频率很低时，测量出的调制度M 几乎等 于正弦光栅的调制度；当所拍摄的正弦光栅空间频率提高时，镜头成像的调制度逐渐下降。镜头成像的调制度随空间频率变 化的函数称为调制度传递函数MTF（Modulation Transfer Function）。对于原来调制度为M 的正弦光栅，如果经过镜头达 像平面的像的调制度为M ’ ，则MTF 函数值为：MTF 值= M ’ / M 由此可见，MTF 值必定大于0，小于1。MTF 值越接近1，说明镜头的性能越优异。 MTF 值不但可以反映镜头的反差，也可以反映镜头的分辨率。由于MTF 值是厂商在严谨的测试环境下测得的，排除了成像介 质（胶片或感光元件）的影响，因此较为客观。当空间频率很低时，MTF 趋于1，这时的MTF 值可以反映镜头的反差。当空 间频率提高，也就是正弦光栅的密度提高时，MTF 值逐渐下降，这时的MTF 曲线可以反映镜头的分辨率。由于人眼的分辨能 力有限，我们一般取MTF 值为0.03时的空间频率作为镜头的目视分辨率极限。空间频率低于这个值时，镜头成像素质的变化 人眼难以察觉，也就不存在测量的意义了。
测试目的 确认模组拍摄时影像画面内是否存在其它光线影像成像效果 测试工具 日光灯、测试板、三脚架
测试方法
将模组解像力OK模组（需保证外光OK）对准日光灯管，距离3m左右，当灯管放于画面中心时（以此为零度）， 再向影像八个角落依0度至90度方向测试，每10度记录一张相片

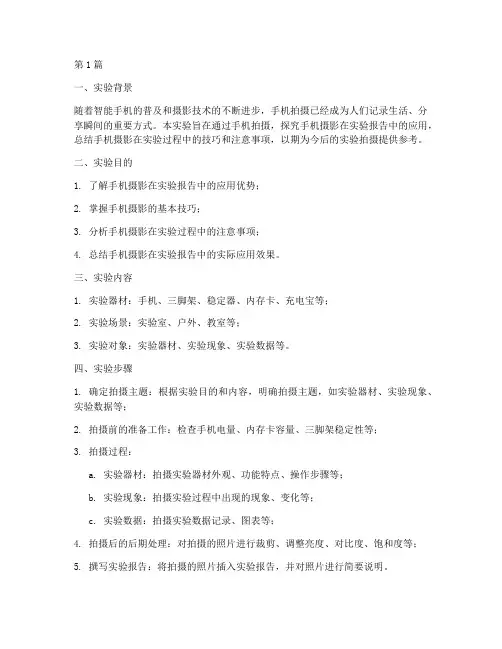

手机拍摄实验报告总结(3篇)
第1篇一、实验背景随着智能手机的普及和摄影技术的不断进步，手机拍摄已经成为人们记录生活、分享瞬间的重要方式。
本实验旨在通过手机拍摄，探究手机摄影在实验报告中的应用，总结手机摄影在实验过程中的技巧和注意事项，以期为今后的实验拍摄提供参考。
二、实验目的1. 了解手机摄影在实验报告中的应用优势；2. 掌握手机摄影的基本技巧；3. 分析手机摄影在实验过程中的注意事项；4. 总结手机摄影在实验报告中的实际应用效果。
三、实验内容1. 实验器材：手机、三脚架、稳定器、内存卡、充电宝等；2. 实验场景：实验室、户外、教室等；3. 实验对象：实验器材、实验现象、实验数据等。
四、实验步骤1. 确定拍摄主题：根据实验目的和内容，明确拍摄主题，如实验器材、实验现象、实验数据等；2. 拍摄前的准备工作：检查手机电量、内存卡容量、三脚架稳定性等；3. 拍摄过程：a. 实验器材：拍摄实验器材外观、功能特点、操作步骤等；b. 实验现象：拍摄实验过程中出现的现象、变化等；c. 实验数据：拍摄实验数据记录、图表等；4. 拍摄后的后期处理：对拍摄的照片进行裁剪、调整亮度、对比度、饱和度等；5. 撰写实验报告：将拍摄的照片插入实验报告，并对照片进行简要说明。
五、实验结果与分析1. 手机摄影在实验报告中的应用优势：a. 操作简便：手机摄影设备轻便，便于携带，适合各种实验场景；b. 拍摄效果：手机摄影画质优良，可满足实验报告的拍摄需求；c. 后期处理：手机摄影软件丰富，可进行多种后期处理，提高实验报告的视觉效果。
2. 手机摄影的基本技巧：a. 稳定拍摄：使用三脚架或稳定器，保证拍摄画面稳定；b. 光线利用：根据拍摄场景调整光线，避免逆光、强光等影响画质；c. 焦点调整：确保拍摄对象清晰，背景虚化，突出主题；d. 拍摄角度：尝试不同角度拍摄，丰富实验报告的表现形式。
3. 手机摄影在实验过程中的注意事项：a. 拍摄时间：避免在光线不足、天气恶劣等情况下拍摄；b. 照片质量：保证照片清晰、亮度适中、色彩还原准确；c. 数据记录：拍摄实验数据时，确保数据准确、完整；d. 后期处理：适度调整照片，避免过度处理影响实验报告的真实性。

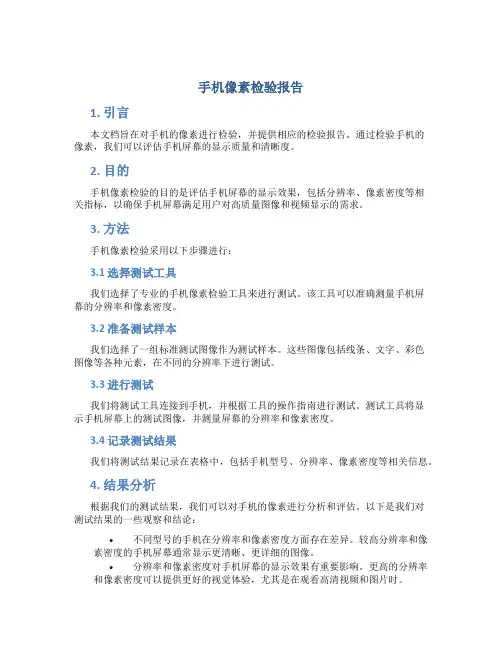

手机像素检验报告
手机像素检验报告1. 引言本文档旨在对手机的像素进行检验，并提供相应的检验报告。
通过检验手机的像素，我们可以评估手机屏幕的显示质量和清晰度。
2. 目的手机像素检验的目的是评估手机屏幕的显示效果，包括分辨率、像素密度等相关指标，以确保手机屏幕满足用户对高质量图像和视频显示的需求。
3. 方法手机像素检验采用以下步骤进行：3.1 选择测试工具我们选择了专业的手机像素检验工具来进行测试。
该工具可以准确测量手机屏幕的分辨率和像素密度。
3.2 准备测试样本我们选择了一组标准测试图像作为测试样本。
这些图像包括线条、文字、彩色图像等各种元素，在不同的分辨率下进行测试。
3.3 进行测试我们将测试工具连接到手机，并根据工具的操作指南进行测试。
测试工具将显示手机屏幕上的测试图像，并测量屏幕的分辨率和像素密度。
3.4 记录测试结果我们将测试结果记录在表格中，包括手机型号、分辨率、像素密度等相关信息。
4. 结果分析根据我们的测试结果，我们可以对手机的像素进行分析和评估。
以下是我们对测试结果的一些观察和结论：•不同型号的手机在分辨率和像素密度方面存在差异。
较高分辨率和像素密度的手机屏幕通常显示更清晰、更详细的图像。
•分辨率和像素密度对手机屏幕的显示效果有重要影响。
更高的分辨率和像素密度可以提供更好的视觉体验，尤其是在观看高清视频和图片时。
•像素密度也影响到文字和图标的清晰度。
较高的像素密度可以确保文字和图标的细节清晰可见。
•不同型号的手机在色彩还原方面也存在差异。
一些手机屏幕可能显示更准确的颜色，让用户享受更真实的图像体验。
5. 结论手机像素检验是评估手机屏幕显示质量和清晰度的重要手段。
通过测试手机的分辨率和像素密度，我们可以评估手机屏幕的性能，并帮助用户选择满足其需求的手机。
在今天的移动设备市场中，用户对高清图像和视频的需求越来越高。
手机厂商需要不断提升手机屏幕的分辨率和像素密度，以满足用户对更好视觉体验的期望。
通过手机像素检验，我们可以帮助用户选择具有良好显示效果的手机，并提供改进手机屏幕性能的建议。
手机摄像头参数分析解析
手机摄像头参数1.结构、原理2.像素，像素是构成数码影像的基本单位，通常以像素的每英寸的PPI（pixels per inch）为单位来表示影像分辨率的大小。
从硬件方面来讲，如果传感器面积不变，而单纯提高像素，高像素密度的传感器相对对于低像素密度的传感器在拍照时更容易产生大量噪点像素≠成像质量；像素密度大→噪点多→影响清晰度改善方法：增大单个感光像素面积→减小像素密度3．传感器，CCD（成像好，价格高，功耗大，不适合手机）CMOS（大部分手机摄像头）分为：普通式、背照式、堆栈式。
普通与背照式区别背照式对换了感光层与基质的位置，使感光层直接与透光面接触，减少了中间环节光线的损失，并且在透光面上每个对应的像素表面都改为透镜的形式，更集中地汇聚了外界的光线到对应的像素点上，减少了像素之间多余的光线干扰(也简称增加了开口率)。
在弱光环境下，提高约30%—50%的感光能力，能够在弱光下拍摄更高的质量的照片。
（如下图）搭载背照式摄像头的手机有 iPhone 4/4S、小米2S、魅族MX2、索尼LT26i等（如下图）背照式与堆栈式区别堆栈式实际是背照式的改良,原来传感器里的信号处理电路放到了原来的基板上（如下图）优点； 1、在较小的芯片尺寸上行成大量的像素点，体积做到更小；2、加入了RGBW的编码技术，就是是由原来的 R(红)，G(绿)，B(蓝)三原色像素点中再加入W(白)像素点来提升画质，3、堆栈式传感器更加支持硬件HDR功能，能够精确地单独控制每一行像素的曝光时间，从而在传感器层面上就实现原生的高动态范围渲染，有别于之前的软件HDR技术，照片生成的速度更快，而且可以实现HDR录像。
使用堆栈式首款OPPO Find 5（如下图）4、镜头参数4.1焦距，焦距是指从镜头的透镜中心到成像面（也就是感光元件）的距离（如下图）。
光学变焦实际焦距通过镜组移动获得改变的变焦方式，受限于手机体积，一般手机不会采用光学变焦，除个别——三星 Galaxy S4 Zoom（如下图）。
摄像头检测报告
摄像头检测报告摄像头是一种广泛应用于电脑、手机、监控设备等领域的设备，其主要功能是捕捉图像或视频，并将其传输到其他设备上。
在现代社会，摄像头已经成为人们生活中不可或缺的一部分，然而，随着摄像头使用的普及，其安全性和隐私保护问题也日益受到关注。
因此，对摄像头进行定期的检测和评估显得尤为重要。
首先，我们需要对摄像头的硬件进行检测。
这包括对摄像头镜头的清洁与检查，确保镜头表面无划痕、无灰尘等污染物，以保证图像质量。
同时，还需要检查摄像头的支架和连接线，确保其稳固可靠，避免因松动而影响摄像头的使用效果。
另外，还需要对摄像头的外壳进行检查，确保外壳完好无损，避免因外壳破损而影响摄像头的使用寿命。
其次，我们需要对摄像头的软件进行检测。
这包括对摄像头驱动程序的更新与检查，确保摄像头驱动程序是最新版本，以保证摄像头的正常使用。
同时，还需要对摄像头相关的应用软件进行检测，确保这些应用软件没有安全漏洞，避免黑客利用漏洞进行非法入侵。
另外，还需要对摄像头的网络连接进行检测，确保摄像头的网络连接是安全可靠的，避免摄像头被未经授权的用户访问。
最后，我们需要对摄像头的隐私保护进行检测。
这包括对摄像头的位置进行评估，确保摄像头的安装位置不会侵犯他人的隐私，避免摄像头成为侵犯隐私的工具。
同时，还需要对摄像头的录像存储进行检测，确保摄像头录像的存储设备是安全可靠的，避免录像被非法获取或篡改。
综上所述，摄像头的检测报告涉及到硬件、软件和隐私保护等多个方面，需要综合考虑，确保摄像头的安全可靠。
只有定期进行摄像头的检测和评估，才能及时发现问题并加以解决，从而保障摄像头的正常使用和用户的隐私安全。
希望本报告能够为摄像头的安全使用提供一定的参考价值。
智能手机的摄像功能评测
智能手机的摄像功能评测随着科技的不断进步，智能手机的摄像功能已经成为人们选择手机的重要因素之一。
而在不同品牌和型号的智能手机中，摄像功能的品质千差万别。
本文将对智能手机的摄像功能进行评测，全面探讨其画质、拍摄效果、拍摄模式和传输等方面。
一、画质智能手机的摄像功能中最核心的要素莫过于画质。
画质的好坏直接影响着拍摄的效果。
在市场上，智能手机的摄像功能通常包括主摄像头和前置摄像头，两者各自有不同的画质表现。
1. 主摄像头主摄像头是智能手机拍摄的主力，也是其画质的重要代表。
不同品牌和型号的主摄像头像素和镜头质量不尽相同，这直接决定了画面的清晰度和细节还原的能力。
一些品牌如苹果、三星在主摄像头上的表现非常出色，具备更高的像素和更先进的图像处理技术，能够拍摄出更清晰、细腻的照片和视频。
2. 前置摄像头前置摄像头主要用于自拍和视频通话，在画质方面通常相对主摄像头稍逊一筹。
但是，在近年来，越来越多的智能手机品牌开始注重前置摄像头的发展，提升了像素和拍摄技术，以满足用户对高质量自拍的需求。
二、拍摄效果除了画质外，智能手机的摄像功能还需要考虑拍摄效果。
拍摄效果包括色彩还原、对比度、白平衡等方面的表现。
1. 色彩还原良好的色彩还原能够准确地还原被拍摄对象的真实颜色。
一些高端智能手机在色彩还原方面表现出色，能够呈现出更加鲜艳、真实的色彩。
2. 对比度对比度是指图像中明暗区域之间的差异程度。
高对比度的拍摄效果能够使图像更加生动，增加画面的层次感。
3. 白平衡白平衡是指摄像机校准色彩的过程，保证白色在不同光照条件下的色彩始终保持白色。
优秀的白平衡表现可以避免拍摄出偏色的照片，使色彩更加准确。
三、拍摄模式智能手机的摄像功能通常还具备多种拍摄模式，以满足用户的不同需求。
以下列举几种常见的拍摄模式：1. 自动模式自动模式是最常用的拍摄模式，通过智能算法对不同场景进行自动识别和调整。
这种模式下，手机会根据光线、距离等因素智能地调整参数，让用户可以轻松拍摄出色彩还原准确、清晰度较高的照片。
摄像头检测报告
摄像头检测报告摄像头检测报告摄像头是一种将光信号转换为图像或视频信号的电子设备，广泛应用于监控系统、安防系统、视频会议系统等领域。
为了确保摄像头的正常运行和可靠性，对摄像头进行定期的检测和维护就显得尤为重要。
本次摄像头检测报告主要包括以下几个方面的内容：摄像头位置、摄像头画面、摄像头清晰度和摄像头防护措施。
首先，摄像头位置。
摄像头的位置应根据实际需求进行合理选择，能够覆盖到需要监控的区域，并且避免视角死角。
通过对现场进行勘察，确认摄像头位置的合理性。
同时，检查摄像头是否固定在合适的位置上，摄像头安装角度是否正确。
其次，摄像头画面。
摄像头的画面应清晰明确，能够对监控区域进行准确、全面的观察。
在检测过程中，需要观察摄像头画面是否模糊、有色差、图像失真等问题。
如发现问题，需要进行调整或更换。
再次，摄像头清晰度。
摄像头的清晰度对于监控系统的效果至关重要。
通过检测摄像头的清晰度，可以确定其图像质量是否达到要求。
可以通过放大画面来观察细节部分的清晰度和边缘的锐利度，检查画面是否存在明暗不均、色彩失真等问题。
最后，摄像头防护措施。
摄像头防护措施是确保其长期稳定运行的关键。
需要检测摄像头是否安装了防护罩，是否经过防水、防尘等处理。
同时，还需要检查摄像头是否有智能化防护功能，如遇到恶意破坏或攻击，是否会及时报警并采取相应措施。
综上所述，本次摄像头检测报告主要包括了摄像头位置、摄像头画面、摄像头清晰度和摄像头防护措施等方面的内容。
通过对摄像头进行全面检测，可以确保其正常运行和可靠性，为监控系统和安防系统提供可靠的保障。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
摄像头评测报告
客 户：…..
型 号：…………..
检测单位：……………
检 测 人：….
检测时间：年.月.日
前提
该部分测试项如无特殊说明，应在暗室（墙壁为 18%灰色或黑色，原始亮度
<=0.01Lux）进行测试；环境温度 20~30 摄氏度，湿度 35%~60%；
测试内容
一、摄像头像素测试
二、摄像头分辨率测试
三、摄像头白平衡测试
四、摄像头动态范围测试
五、摄像头色彩还原准确度测试
六、像面亮度均匀度测试
七、几何失真测试
1 摄像头像素测试
a. 测试设备：分辨率测试图卡：ISO12233，电脑
b. 样品数量：2PCS
c. 测试条件：试验条件样品状态：开机，摄像头设置于最大分辨率照明光源，测试图中心照
度： >=500Lux；
d. 测试方法:
1) 摄像头设置于最大分辨率，使用拍照设备拍摄一张照片，传至电脑。使用电脑查看照片像
素。
e. 测试目的：判别摄像头像素是否达到标称值。
判定标准：
2 摄像头分辨率测试
a. 设备：辨率测试图卡：ISO12233，图像分析软件。
b. 量：2PCS
c. 测试条件：试验条件样品状态：开机，摄像头设置于最大分辨率;照明光源:均匀光墙，使测
试图中心照度： >=500Lux；
d. 测试方法：
1）调节终端镜头与测试图卡(ISO resolution Chart for Electronics Still Cameras )之
间的距离，使图卡成像清晰,并使水平方向的粗框与画面水平框平行，拍摄是让图卡的有
效高度（粗框内侧的高度）正好沾满画面。一般图像格式水平像素与垂直像素比例为 4：
3， 使所拍摄画面为黑线内区域即可。
2）将拍摄图像输入电脑，使用 Imatest 软件在图片的中心和四周分别截取下图中红色部分，
使用测试软件得出中心和四周的视觉分辨率值（单位 LW/PH）,
e. 判别摄像头分辨率是否达到标称值
判断标准：针对不同有效像素的摄像头，其中心视场的水平分辨率（单位LW/PH）应满足以下
要求：
像素
0.3M 1.3M 2M 3M 5M 8M 13M 16M 20M
标称
中心
350 650 800 1000 1300 1500 1800 2000 2400
四周
250 500 600 800 1000 1200 1300 1500 1800
3 摄像头白平衡测试
a. 测试设备：Gertag Macbeth color checker 彩色图卡，标准光箱，图像分析软件
b. 样机数量：2PCS
c. 测试条件：样品状处于开机状态，，摄像头设置于最大分辨率;照明光源：D65 光源/A 光源
/F 光源。
d. 测试方法
1）摄像头设置为最大分辩率。分别在 D65 光源/A 光源/F 光源照明下，对彩色图卡(Gertag
Macbeth color checker 彩色图卡)进行拍摄。调节摄像头和被拍摄图卡距离，使图卡在 取
景器中的大小应为视野边长的 50%~70%。
2）将拍摄图像输入电脑，在色块 20,21,22 中截取面积不小于 30%的区域，计算所截取区
域的 RGB 平均值，将 RGB 转化为 HSV 色度空间，取三个色块的 S 值。
3）HSV 中 S 与 RGB 转换关系：
Max=max（R，G，B）
Min=min（R，G，B）
S=（Max-Min）/Max
e. 测试目的：白平衡是否达到标称值。
判定标准：
标准光源
D65 光源 F 光源 A 光源
标称
S 值
≤0.1 ≤0.15 ≤0.15
4 摄像头动态范围测试
a. 测试设备：灰阶测试图卡，标准光箱，图像分析软件
b. 样机数量：2PCS
c. 测试条件：试验条件样品状态：开机，摄像头设置于最大分辨率;照明光源：D65 光源光照
下 （6500K 光照下）
d. 测试方法：
1）在光箱下对测试图卡 MX2.0 进行拍摄，图片输入电脑，使用图像测试截取图中红线部
分， 得出的每个灰度块的灰度值，若两相邻灰阶之间的亮度值之差大于等于 8，则认为
这两个 灰阶是可以分辨的，从而得出可分辨的灰阶级数。
e. 测试目的：动态范围是否达到标称值。
判定标准：可分辨的灰阶级数>=10
5 摄像头色彩还原准确度测试
a．测试设备：灰阶测试图卡，图像分析软件, 光箱。
b．样机数量：2PCS
c. 测试条件：测试样品处于开机状态，摄像头设置为最大分辩率，D65 光源。
d. 测试方法：
1) 对彩色图卡(GertagMacbeth color checker 彩色图卡)进行拍摄，使图卡占图片的 30%~70%，
将图片输入电脑，使用图像分析软件进行测试。分别计算出 24 色块的
色差：
总色差：
并计算其平均值、（其中 L*a*b 在 GretagMacbeth ColorChecter 里面的 24
个色块对应
中可查到。）
2）使用软件计算出色彩饱和度：
e. 测试目的：色彩还原准确度是否达到标称
值。 判断标准：
光源
D65 光源
标称
△C
<15
△E
<20
SAT 100%~140%
6 像面亮度均匀度测试
a．测试设备：中性灰或者全白测试图卡，图像分析软件
b．样机数量：2PCS
c．测试条件：测试样品处于开机状态，摄像头设置为最大分辩率；测试白板
d．测试方法：
1） 固定移动终端，摄像镜头与测试图卡距离在景深范围内，按试验条件要求对中性灰测试
图 卡或全白测试图卡（本标准推荐使用中性灰测试图卡，也可以使用全白测试图卡进行
测试） 进行拍摄，将拍摄的图像输入电脑，使用测试软件进行分析，测 R,G,B 值，用
下式计算亮 度值：Y=0.3R+0.59G+0.11B。
2） 分别计算 90%视场 4 个角 A,B,C,D（如图所示）32*32 像素采样框及视场中心 32*32 像素
采 样框亮度平均值 IA,IB,IC,ID,IE，用 4 个角各自亮度平均值分别与中心亮度平均值之比
来
测试像面亮度均匀度，其计算公式为：K i = I i / I E (i = A、B、C、D)
e. 测试目的：照相摄像拍摄图像像面亮度均匀度是否达到标称值。 判断标准：移动终端照
相摄像设备输出图像像面周边亮度平均值相对于中心亮度平均值之比 应大于K i >65%
7 几何失真测试
a．测试设备：几何失真测试图卡，电脑，图像分析软
件 b．样机数量：2PCS
c．测试条件：测试样品处于开机状态，摄像头设置为最大分辩率；测试畸变所需的方格图
卡。 d．测试方法：
1）对集合失真测试图卡进行拍摄，图像面积=100%chart 面积，将拍摄的图片输入电脑，使
用 软件截取中心处 50%及以上图面，进行测试，算出几何失真值。
2) 畸变示例：
e. 测试目的：照相摄像拍摄图像畸变数值是否在标称值内。
判断标准：移动终端照相摄像设备所拍摄图像周边的枕形或桶形畸变绝对值均应不大于
2.0%
