无创呼吸机工作原理无创呼吸机是一种用于治疗呼吸系统疾病的医疗设备，它通过提供正压气流来帮助患者呼吸。
与传统的有创呼吸机相比，无创呼吸机不需要插入气管导管，可以减少患者的不适感和并发症的风险。
无创呼吸机的工作原理基于两个主要的机制：正压通气和呼气末正压。
正压通气是指通过向患者提供正压气流，使气道保持开放，增加肺容积，改善通气功能。
当患者呼气时，呼吸机会提供一定的正压气流，使气道内的气压保持在一个较高的水平，防止气道塌陷和肺泡萎陷，从而保持通气。
呼气末正压（EPAP）是指在患者呼气时，呼吸机提供的正压气流仍然存在，以维持气道的稳定性。
这种正压气流可以减少气道阻力，改善气体交换，防止呼气时气道塌陷，从而提高通气效率。
无创呼吸机通常由以下几个组件组成：呼吸机主机、面罩或鼻罩、管路和滤芯。
呼吸机主机是无创呼吸机的核心部分，它包括压力传感器、流量传感器、控制系统和电源系统。
压力传感器和流量传感器用于监测患者的呼吸状态和气流量，控制系统根据传感器的反馈信号来调整呼吸机的工作模式，电源系统为呼吸机提供电力。
面罩或鼻罩是与患者接触的部分，用于将正压气流传递给患者的呼吸道。
面罩通常覆盖患者的口和鼻，鼻罩则只覆盖鼻子。
这些接触部位通常配有柔软的垫子，以确保患者的舒适性。
管路用于连接呼吸机主机和面罩/鼻罩，将正压气流传递给患者的呼吸道。
管路通常由柔软的材料制成，以便患者在使用过程中的移动和转身。
滤芯是用于过滤空气中的颗粒物和微生物的部件，以确保患者吸入的气体是干净和安全的。
在使用无创呼吸机时，医生会根据患者的具体情况和病情选择合适的呼吸机模式和参数。
常见的呼吸机模式包括压力支持通气（PSV）、同步间歇指令通气（SIMV）和自主通气（CPAP/BiPAP）等。
这些模式可以根据患者的需要来调整呼吸机的工作方式和压力水平。
总而言之，无创呼吸机通过提供正压气流来帮助患者呼吸，并通过正压通气和呼气末正压机制来改善通气功能和气体交换。
无创呼吸机工作原理
无创呼吸机工作原理无创呼吸机是一种用于治疗呼吸系统疾病的医疗设备，它通过提供正压通气来辅助或代替患者的自主呼吸。
无创呼吸机主要适用于患有慢性阻塞性肺疾病（COPD）、心力衰竭、睡眠呼吸暂停等疾病的患者，以及需要临时通气支持的急性呼吸衰竭患者。
无创呼吸机的工作原理如下：1. 气流产生：无创呼吸机通过内部的压缩空气系统或外部气源产生气流。
这些气流经过过滤器和加热器，以确保气流的温度和湿度适宜。
2. 接口选择：患者与无创呼吸机连接的方式通常有两种：面罩和鼻罩。
面罩覆盖整个口鼻区域，而鼻罩只覆盖鼻子。
选择适当的接口有助于提供舒适的通气。
3. 气流传递：无创呼吸机通过管道将气流传递到患者的呼吸道。
气流可以通过单一管道（单向通气）或通过两个管道（双向通气）传递。
双向通气可以实现呼气末正压（EPAP）和吸气末正压（IPAP）的调节。
4. 压力调节：无创呼吸机可以根据患者的需要调节压力。
EPAP用于维持气道的开放性，防止塌陷，而IPAP用于提供额外的通气支持。
医生可以根据患者的情况调整这些压力参数。
5. 呼吸机模式：无创呼吸机有多种工作模式可供选择，包括持续气道正压通气（CPAP）、双水平正压通气（BiPAP）和自动调节正压通气（APAP）。
医生会根据患者的病情和需求选择适当的模式。
6. 呼吸机监测：无创呼吸机通常配备有多种监测功能，以监测患者的呼吸参数和设备的工作状态。
这些参数包括呼吸频率、潮气量、氧合指数、气道压力等。
监测功能有助于医生了解患者的呼吸情况并进行相应的调整。
总结起来，无创呼吸机通过提供正压通气来辅助或代替患者的自主呼吸。
它通过产生气流、选择合适的接口、传递气流到患者的呼吸道、调节压力和选择适当的工作模式来实现这一目的。
同时，无创呼吸机还具备监测功能，以便医生了解患者的呼吸情况并进行相应的调整。
这些工作原理的协同作用，可以有效地改善患者的通气功能，提高氧合水平，减轻呼吸困难和疲劳，从而改善患者的生活质量。
无创呼吸机工作原理

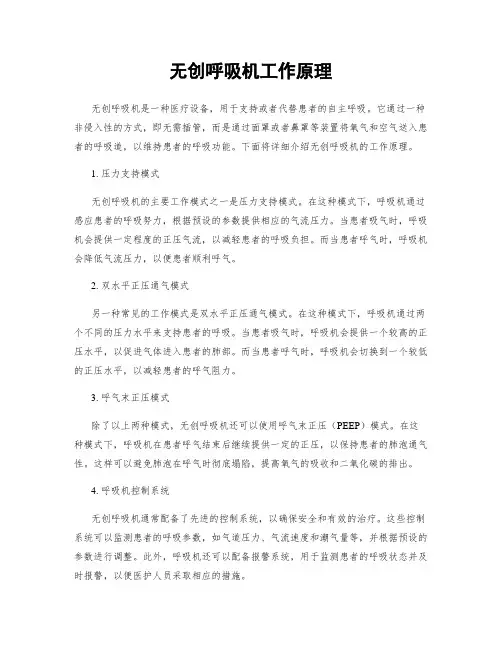

无创呼吸机工作原理无创呼吸机是一种医疗设备，用于支持或者代替患者的自主呼吸。
它通过一种非侵入性的方式，即无需插管，而是通过面罩或者鼻罩等装置将氧气和空气送入患者的呼吸道，以维持患者的呼吸功能。
下面将详细介绍无创呼吸机的工作原理。
1. 压力支持模式无创呼吸机的主要工作模式之一是压力支持模式。
在这种模式下，呼吸机通过感应患者的呼吸努力，根据预设的参数提供相应的气流压力。
当患者吸气时，呼吸机会提供一定程度的正压气流，以减轻患者的呼吸负担。
而当患者呼气时，呼吸机会降低气流压力，以便患者顺利呼气。
2. 双水平正压通气模式另一种常见的工作模式是双水平正压通气模式。
在这种模式下，呼吸机通过两个不同的压力水平来支持患者的呼吸。
当患者吸气时，呼吸机会提供一个较高的正压水平，以促进气体进入患者的肺部。
而当患者呼气时，呼吸机会切换到一个较低的正压水平，以减轻患者的呼气阻力。
3. 呼气末正压模式除了以上两种模式，无创呼吸机还可以使用呼气末正压（PEEP）模式。
在这种模式下，呼吸机在患者呼气结束后继续提供一定的正压，以保持患者的肺泡通气性。
这样可以避免肺泡在呼气时彻底塌陷，提高氧气的吸收和二氧化碳的排出。
4. 呼吸机控制系统无创呼吸机通常配备了先进的控制系统，以确保安全和有效的治疗。
这些控制系统可以监测患者的呼吸参数，如气道压力、气流速度和潮气量等，并根据预设的参数进行调整。
此外，呼吸机还可以配备报警系统，用于监测患者的呼吸状态并及时报警，以便医护人员采取相应的措施。
5. 适应性支持模式一些先进的无创呼吸机还具有适应性支持模式。
这种模式可以根据患者的呼吸模式和需求进行调整，以提供个性化的治疗。
适应性支持模式可以通过自动调整压力水平、呼气末正压和其他参数来适应患者的变化。
这种个性化的治疗可以提高治疗效果，并减少对患者的不适感。
总结：无创呼吸机通过非侵入性的方式，为患者提供呼吸支持。
它的工作原理包括压力支持模式、双水平正压通气模式、呼气末正压模式和适应性支持模式等。
无创呼吸机工作原理
无创呼吸机工作原理
无创呼吸机是一种无创性的呼吸支持技术，其作用是通过调节气道内部的压力来帮助病人呼吸。
它采用一套非侵入性的机械装置，能够模拟人体呼吸，从而帮助病人完成正常的呼吸循环。
无创呼吸机的工作原理是通过一组由电机和驱动器组成的活动部件，在气道内创建恒定的压力，以模拟人体的自然呼吸过程。
在患者吸气时，无创呼吸机会将气体送入患者的气道，在患者呼出气体时，它会通过一个排气口将气体排出，从而实现呼吸的完整循环。
此外，无创呼吸机还具有一些其他功能，比如能够控制气道内部的压力，以保持气道的开放，并调节气体流量，以减少病人的负担。
此外，它还能够帮助病人控制呼吸率，以改善呼吸状况。
无创呼吸机的应用非常广泛，用于治疗各种呼吸疾病，比如慢性阻塞性肺病、哮喘和支气管炎等。
它能够有效地改善病人的呼吸状况，减轻病人的痛苦，并延长病人的生命。
总之，无创呼吸机是一种有效的无创性技术，能够帮助病人实现正常的呼吸循环，调节气道内部的压力，减轻病人的痛苦，改善病人的呼吸状况，并延长病人的生命。
无创呼吸机工作原理
无创呼吸机处事本理之阳早格格创做处事模式无创呼吸机正在吸气时提供一个较下的压力收援（IPAP）；正在呼气时提供一个较矮的压力收援（EPAP）.本呼吸机有三种处事模式，决断IPAP战EPAP之间的切换：自决呼吸模式（S），时间统造模式（T），自决呼吸/时间统造模式（S/T）.另有持绝气讲正压通气模式（CPAP）提供牢固的压力收援.正在自决呼吸模式（S），呼吸机逃踪患者的吸气战呼气，呼吸机协共患者的自决呼吸频次提供适合的压力收援火仄.正在时间统造模式（T），医死设定呼吸频次战吸气时间（与设定最少吸气时间IPAP MAX相似）.正在牢固的吸气时间提供患者牢固的呼吸频次.那种模式很少单独使用.正在自决呼吸/时间统造模式（S/T），与自决呼吸模式（S）一般，呼吸机协共患者的自决呼吸.然而是与时间统造模式（T）一般，医死也不妨设定一个最矮的呼吸频次，包管患者的呼吸频次不矮于那个数值.那是一个后备的呼吸频次，只正在患者的自决呼吸频次太矮时提供强造的压力收援.那是最常使用的无创板滞通气模式.持绝气讲正压通气模式（CPAP）提供牢固的压力收援，时常使用于睡眠呼吸久停概括症的患者.触收与切换患者的呼吸节奏与呼吸机提供的压力收援之间必须共步协做才搞达到良佳的板滞通气的效验.呼吸机赶快的战稳当的检测到患者的吸气战呼气全力，才搞达到人机的共步协做.本呼吸机使用压力战流量传感器透彻的丈量患者的吸气战呼气全力.本呼吸机通过估计吸气气流的减少去检测到患者吸气的启初.当吸气气流减少到一定火通常，呼吸机则由EPAP转化成IPAP.呼吸机由EPAP到 IPAP的转化称之为触收.相似的，当吸气气流缩小到一定火通常，呼吸机则由IPAP 转化成EPAP.由IPAP背 EPAP的转化称之为切换.自动漏气补偿本呼吸机具备独有的自动漏气补偿功能.本呼吸机通过连绝的战自动的安排前提气流，检测战补偿漏气，去保证稳当的触收战切换.吸气时间统造吸气时间统造也是本呼吸机所独有的功能，它允许医死对于呼吸机花正在IPAP的最短时间战最万古间节造举止树立.IPAP的最短时间战最万古间节造是盘绕患者理念的自决吸气时间举止树立，为患者能自动切换到EPAP提供一个“机会窗”.IPAP的最短时间节造是通过次要菜单中的IPAP MIN条目举止的，IPAP的最万古间节造是通过主菜单中的IPAP MAX条目举止的.正在需要时通过对于吸气时间举止灵验的节造大概者延少，使人机不妨共步协做普遍，吸气时间统造的IPAP MIN 战IPAP MAX参数正在那个圆里起要害效率.那给临床医死正在治疗分歧徐病情况时提供了很大的机动性，共时保证万一出现洪量的经心漏气大概者里罩漏气时仍旧不妨人机协做.吸气降下时间的调解吸气降下时间（RISE TIME）是指压力从EPAP降下到IPAP所耗费的时间.吸气降下时间不妨树立为最小（MIN），那是最快的RISE TIME树立，也不妨树立为从150毫秒到900毫秒，公有连绝50个可采用的数值.当呼吸机从EPAP转化成IPAP时，RISE TIME统造压力降下的速度.RISE TIME设定的数值越大，压力从EPAP降下到IPAP 耗费的时间越少，普遍能使患者越收恬静.那样患者不妨吸进充分的气流，正在屡屡转化到IPAP压力火通常，患者不会感觉受到气流的冲打.然而是，如果患者有较下的通气需要，该当将RISE TIME设定为MIN，那是最快的RISE TIME树立，不妨助闲降矮患者的呼吸功.RISE TIME该当树立得比患者的吸气时间要短，可则患者不耗费所有时间正在IPAP的压力火仄，通气会受到效率.呼吸机不允许RISE TIME超出IPAP MAX，以保证仄安.提供的压力通过内置的压力传感器丈量提供的压力，呼吸机通过连绝的丈量提供的压力，并与设定的压力比较，动背安排压力收援的火仄.每秒钟约安排80次，使呼吸机赶快的补偿变更的漏气战睦流条件，脆持宁静的压力收援.板滞报警本呼吸机提供一种报警声音，三种启示灯，提示大概效率治疗的板滞障碍.有矮压报警，下压报警，电源障碍报警，断启连交战过热报警.里罩报警本呼吸机有可采用的里罩脱降报警功能，正在出现过分漏气时激活.“MASK OFF（里罩脱降）”也出当前液晶隐现屏上.里罩脱降报警不妨通过次要菜单上的MASK ALARM （里罩报警）菜单激活大概者与消.。
呼吸机的使用及护理ppt课件
打开主机 开关
打开湿化 器调节温 度
选择模式 调节参数 设置报警
上机
可编辑课件
7
安装连接
•
（一）外部呼吸管路的安装连接
•
出气口 加热湿化器 集水罐 吸气端口
•
• 呼吸机
“Y”形管→患者端
•
模拟肺
•
进气口
集水罐
呼气端口
•
（二）加热湿化器的安装连接与调节：安放滤纸；加
• 蒸馏水 ；螺丝固定 ；管道连接；调节湿化温度 。
可编辑课件
9
呼吸机的报警设置
1.高压：峰压+10cmH2o 2.低压：peep+ 5cmH2o 3.低潮气量：250-400ml 4.低分钟通气量：100ml/kg 5.高呼吸频率：35次/分
可编辑课件
10
AC SIMV
SPONT
可编辑课件
11
呼吸机的简要说明--常用模式
1、辅助/控制模式（A/C） --操作者设定范围内控制呼吸机通气。所有呼吸都为强制呼吸，可以是压力控制
可编辑课件
17
呼吸机的操作流程
使用前监测
连接管路，连接电源、氧气、压缩空气气源并开机
调节呼吸机参数：呼吸模式，呼吸频率、吸入氧浓度、 潮气量、吸气流速、呼吸比、触发灵敏度等
呼吸机报警限的设置
调节湿化器
连接模肺，确定呼吸机工作状态
连接病人，随时监测观察心率，血压，血氧饱和度， 潮气量，每分通气量，呼吸频率气道压力等变化
可编辑课件
21
呼吸机的报警与处理方法(2)
低气道压力 保证病人通气稳定充分
人工气道与呼吸机管道连接不紧造 成的漏气，管道断开或接头连接不 紧；管道破损。
BIPAP 无创呼吸机操作原理及使用 说明书
医疗设备信息B IPA P 无创呼吸机操作原理及使用章曙光(云和县人民医院,浙江云和323600)[摘要]本文着重介绍了B IPA P 无创呼吸机操作原理及基本使用原则。
为了防止概念混淆,特别对英文缩写同为B IPA P 的双相气道正压通气作了简要的对比说明。
[关键词]双水平气道正压无创呼吸机;操作原理[中图分类号]T H789[文献标识码]C[文章编号]1007-7510(2005)01-0032-02The o p era tion p r inc i p le an d usa g e of BIPAP ventila torZHA N G Shu -g ua n gAbstract :This p a p er p rese nt s t he o p eratio n p ri nci p le a nd usa g e of B IPA P ve ntilato r.A co m p ariso n bet wee n B IPA P a nd co nve ntio nal ve ntilatio n mo dalities is also i ncluded.Ke y words :bi -level p o sitive airw a y p ressure (B IPA P )ve ntit ato r ;o p eratio n p ri nici p le[收稿日期]2004-06-14在非典流行期间,根据上级非典防治部署要求,大部分非典防治定点医院都配备了无创呼吸机。
无创呼吸机在非典治疗过程中主要用于A RD S (呼吸窘迫综合症)的早期治疗以及预防非典早期患者发展至A RD S 。
当病人出现呼吸频率上升、血氧饱和度下降等临床指征时,即可考虑运用无创呼吸机进行治疗。
但对相当一部分基层医院来说,由于以往缺少使用无创呼吸机的经验、加之非典期间很多公司根本派不出装机工程师导致设备使用培训不到位、以及参与抗非典的医护人员临时调集等原因,在开展无创呼吸机临床运用时产生了一系列的困难。
无创呼吸机工作原理
无创呼吸机工作原理
无创呼吸机，又称为非侵入式呼吸机，是一种帮助患者维持正常呼吸功能的医疗设备。
它的工作原理主要是通过对患者口鼻处施加正压空气或氧气，使得患者
的肺部得以充分充气，从而缓解呼吸困难症状。
具体来说，无创呼吸机的工作原理包括以下几个步骤：
1. 首先，患者需要佩戴一个称为面罩的装置，面罩通常覆盖鼻子和口部，并与呼吸机连接。
2. 呼吸机通过管道向面罩输送空气或氧气，并施加一定的正压，使得患者呼吸时感到轻微的阻力，从而促进肺部的充气。
3. 在呼气时，呼吸机会自动降低压力，使得患者能够顺畅地呼气。
同时，呼吸机还可以通过不同的呼吸模式，调整吸气和呼气的时间和强度，以适应不同患者
的需要。
需要注意的是，无创呼吸机并非所有患者都适用，一些患有严重的呼吸衰竭或肺部疾病的患者可能需要进行气管插管或使用其他形式的呼吸机来辅助呼吸。
在使用无创呼吸机时，医务人员需要根据患者的具体情况，选择合适的面罩和呼吸模式，并进行监测和调整，以确保治疗效果和患者的安全。
呼吸机的使用及护理ppt课件
•
（三）氧源连接：压力为0.35 ～0.4bar
•
（四）电源连接：电压为220V或110V，必须使用三线
• 插座（须含有安全接地线）。
PPT学习交流
8
呼吸机的参数调节
1.压力支持(psv):5-10cmH2o 2.呼气末正压(peep)：3-5cmH2o开始，<15cmH2o 3.呼吸频率(RR):14-20次/分 4. 潮气量(vt)： 6-10ml/kg标准体重 5.氧浓度(Fio2)：最低氧浓度维持最好氧分压 6.湿化温度：32-37摄氏度 7.吸呼比（I:E）:1:1.5-1:2 8.吸气流速：30-60L/min
3. 吸呼比：一般1：1.5~2，吸气时间占33%，呼气为66%，较短的吸气 时间能扩张部分顺应性较好的肺泡，以减小死腔。时间长，则可能 增加平均气道压力影响血流动力学
PPT学习交流
13
呼吸机的简要说明--常用参数的调整（2）
呼吸机工作原理ppt课件
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
无创呼吸机工作原理
无创呼吸机是一种用于治疗呼吸系统疾病的医疗设备，它通过提供正压通气来
辅助或代替患者的自主呼吸。无创呼吸机的工作原理涉及到气流的生成和调节，以
及通过面罩或鼻罩将气流输送到患者的呼吸道。
一、气流的生成和调节
无创呼吸机通过内部的压缩机或风扇来产生气流。这些设备会将空气吸入并增
加其压力，然后通过管道输送到患者的呼吸道。气流的压力可以根据患者的需要进
行调节，以确保适当的通气。
在无创呼吸机中，气流的压力通常以cmH2O（厘米水柱压力）为单位进行测
量和调节。医生或护士可以根据患者的病情和需要，调整呼吸机的压力设置，以确
保患者得到适当的通气支持。
二、气流输送到患者的呼吸道
无创呼吸机可以通过面罩或鼻罩将气流输送到患者的呼吸道。面罩通常覆盖患
者的口和鼻，而鼻罩则只覆盖鼻子。这些罩子与呼吸机通过管道连接，使气流能够
进入患者的呼吸道。
为了确保气流的有效输送，无创呼吸机通常配备了漏气补偿功能。漏气补偿是
指当气流在面罩或鼻罩周围发生泄漏时，呼吸机会自动增加气流的压力，以保持设
定的通气压力。这样可以确保患者在使用呼吸机时能够获得稳定的通气支持。
三、呼吸机的工作模式
无创呼吸机通常具有多种工作模式，以适应不同患者的需求和疾病状态。以下
是一些常见的工作模式：
1. 压力支持模式（Pressure Support）：在这种模式下，呼吸机会根据患者的自
主呼吸提供一定的正压支持。当患者吸气时，呼吸机会提供额外的气流来帮助患者
完成呼吸。
2. 双水平正压通气模式（Bi-level Positive Airway Pressure，BiPAP）：这种模
式下，呼吸机会在吸气和呼气阶段提供不同的压力支持。吸气时，呼吸机提供较高
的压力，以促进气体进入患者的肺部；呼气时，呼吸机提供较低的压力，以帮助患
者将气体排出体外。
3. 自动调整正压通气模式（Auto-adjusting Positive Airway Pressure，APAP）：
这种模式下，呼吸机会根据患者的呼吸模式和需求自动调整压力。呼吸机会监测患
者的呼吸频率和潮气量，并根据这些数据来调整压力，以确保患者得到适当的通气
支持。
四、呼吸机的附加功能
除了基本的气流生成和输送功能外，一些无创呼吸机还配备了其他附加功能，
以提供更全面的呼吸支持。以下是一些常见的附加功能：
1. 漏气报警功能：呼吸机可以监测气流泄漏情况，并在泄漏超过设定阈值时发
出警报。这有助于医生或护士及时发现并解决漏气问题，确保患者得到充分的通气
支持。
2. 氧浓度监测功能：一些呼吸机可以监测患者的血氧饱和度，并根据需要调整
输送的氧气浓度。这对于患有呼吸系统疾病的患者特别重要，可以确保他们得到足
够的氧气供应。
3. 呼吸机联网功能：一些呼吸机可以通过网络连接，与医院的中央监护系统或
远程监护设备进行数据传输和远程监控。这使医生或护士可以实时监测患者的呼吸
状况，并及时做出调整和干预。
总结：
无创呼吸机通过提供正压通气来辅助或代替患者的自主呼吸，从而治疗呼吸系
统疾病。它的工作原理涉及气流的生成和调节，以及通过面罩或鼻罩将气流输送到
患者的呼吸道。呼吸机具有多种工作模式和附加功能，以适应不同患者的需求和疾
病状态。通过了解无创呼吸机的工作原理，医生和护士可以更好地理解和应用这一
技术，为患者提供更有效的呼吸支持。
