(完整版)初中物理电学综合计算题
九年级物理热学与电学综合计算题(含解析))
九年级物理热学与电学综合计算题（含解析）1. 要使质量为50kg的水，温度升高4∘C（若不计能量损失），“220V 2000W”的电热水器正常工作时，需要消耗电能________J，需要工作________min，这些电能可使规格为3000revs/(kW⋅ℎ)的电能表转________转。
(c水＝4.2×103J/(kg⋅∘C)，ρ水＝1.0×103kg/m3)2. 为了保护环境，我们应大力提倡使用清洁能源。
现要将20kg的水从16∘C加热到50∘C，如果使用效率为85%的电热水器，需要耗电________kW⋅ℎ；如果使用热效率为80%的天然气热水器，需要消耗________m3天然气。
已知水的比热容为4.2×103J/(kg⋅∘C)，天然气的热值为3.2×107J/m3（结果均保留到小数点后2位）。
3. 额定功率为2×103W的家用电热水器，正常工作24min消耗的电能为________kW⋅ℎ，若这些电能的70%被水完全吸收，则能使体积为6L、温度为25∘C的水在一个标准大气压下升高________∘C[c水4.2×103J/(kg⋅∘C)]。
4. 如图是一个家用电热水龙头。
打开龙头开关，几秒就可以流出热水，这种加热水的过程很短，俗称“过水热”。
某品牌电热水龙头的额定功率是3000W，额定电压是220V，则该电热水龙头正常工作时的电阻是________Ω。
某次使用该龙头加热水时，测得实际电压为235V，水的初温为21∘C，加热14s，得到0.5L、末温42∘C的热水，则加热水的功率是________W（c水＝4.2×103J/(kg⋅∘C)）5. 电热水壶上标有“220V800W”，小明发现烧水过程中热水壶的发热体部分很快变热，但连接的电线却不怎么热，是因为导线的电阻比发热体的电阻________；在额定电压下，热水壶烧水210s，这段时间内电热水壶发热体产生的热量为________J，若发热体产生的热量全部被水吸收，能将________kg的水从20∘C升高至100∘C．[c水4.2×103J/(kg⋅∘C)]6. 常温常压下，一台标有“220V 2000W“的电热水壶正常工作时，将质量为1kg、初温为20∘C的水烧开，需要的时间是________【假设该热水壶产生的热量完全被水吸收，c水=4.2×103J/(kg⋅∘C)】．7. 某型号的电热水壶，额定电压220V，额定功率1000W，该电热水壶的发热电阻为________Ω，用该电热水壶加热1kg水，水由20∘C加热到100∘C，不考虑热量损失，则它正常加热的时间为________min．（c= 4.2×103J/(kg⋅∘C)）8. 一台额定功率为2000W的电热水器，水箱内装有50kg的水，要把这些水从20∘C加热到60∘C，热水器正常工作需要________s；若水吸收的热量全部由燃烧天然气提供，则需要完全燃烧________m3的天然气[不计能量损失，已知c水=4.2×103J/(kg⋅C)，q天然气=4.2×107J/m3]．9. 小辉家使用功率为1000W的电热壶烧水，电热壶工作7min所消耗的电能是________J；假设这些电能全部转化成内能后有80%被20∘C的水吸收，那么可以烧开的水质量________kg．[(c水=4.2×103J/(kg⋅∘C)，当地气压为一个标准大气压]10. 电热水壶是人常用的家用电器．若家庭电路中只有电热水壶工作，标有“3000r/(kW⋅ℎ)”的电能表的铝盘在10min内转了500r，则电热水壶消耗的电能为________J．如加热效率为90%，则水吸收的热量为________J．如果水吸收的这部分热量用煤气来加热，至少需要完全燃烧煤气________m3（不考虑热量损失，q煤气=4×107J/m3）．11. 电热水器在工作过程中把电能转换成________能，某电热水器的铭牌如图所示，在该电热水器中装初温为25∘C，质量为60kg的水，在额定电压下工作1400s，水温升高10∘C，则水吸收的热量是________J，电热水器消耗的电能是________J．（水的比热容为4.2×103J/(kg⋅∘C)）12. 某电热水壶部分参数，额定电压，额定功率模糊不清，容积1L，加热效率90%，在额定电压下，将满壶水从10∘C加热至沸腾（在1标准大气压下），用时5min，则水吸收的热量是________J，电热水壶的额定功率是________W[C水=4.2×103J/(kg⋅∘C)]．13. 养生壶的原理如图所示，它有加热和保温两档。

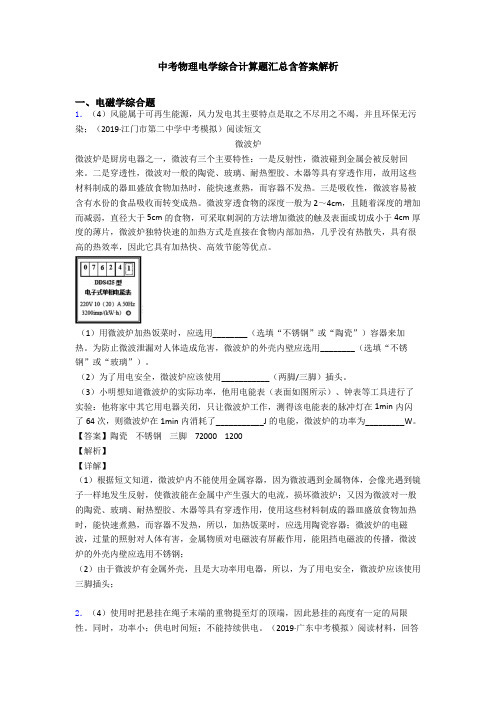

中考物理电学综合计算题汇总含答案解析
中考物理电学综合计算题汇总含答案解析一、电磁学综合题1．（4）风能属于可再生能源，风力发电其主要特点是取之不尽用之不竭，并且环保无污染；（2019·江门市第二中学中考模拟）阅读短文微波炉微波炉是厨房电器之一，微波有三个主要特性：一是反射性，微波碰到金属会被反射回来。
二是穿透性，微波对一般的陶瓷、玻璃、耐热塑胶、木器等具有穿透作用，故用这些材料制成的器皿盛放食物加热时，能快速煮熟，而容器不发热。
三是吸收性，微波容易被含有水份的食品吸收而转变成热。
微波穿透食物的深度一般为2～4cm，且随着深度的增加而减弱，直径大于5cm的食物，可采取刺洞的方法增加微波的触及表面或切成小于4cm厚度的薄片，微波炉独特快速的加热方式是直接在食物内部加热，几乎没有热散失，具有很高的热效率，因此它具有加热快、高效节能等优点。
（1）用微波炉加热饭菜时，应选用________（选填“不锈钢”或“陶瓷”）容器来加热。
为防止微波泄漏对人体造成危害，微波炉的外壳内壁应选用________（选填“不锈钢”或“玻璃”）。
（2）为了用电安全，微波炉应该使用___________（两脚/三脚）插头。
（3）小明想知道微波炉的实际功率，他用电能表（表面如图所示）、钟表等工具进行了实验：他将家中其它用电器关闭，只让微波炉工作，测得该电能表的脉冲灯在1min内闪了64次，则微波炉在1min内消耗了___________J的电能，微波炉的功率为_________W。
【答案】陶瓷不锈钢三脚 72000 1200【解析】【详解】（1）根据短文知道，微波炉内不能使用金属容器，因为微波遇到金属物体，会像光遇到镜子一样地发生反射，使微波能在金属中产生强大的电流，损坏微波炉；又因为微波对一般的陶瓷、玻璃、耐热塑胶、木器等具有穿透作用，使用这些材料制成的器皿盛放食物加热时，能快速煮熟，而容器不发热，所以，加热饭菜时，应选用陶瓷容器；微波炉的电磁波，过量的照射对人体有害，金属物质对电磁波有屏蔽作用，能阻挡电磁波的传播，微波炉的外壳内壁应选用不锈钢；（2）由于微波炉有金属外壳，且是大功率用电器，所以，为了用电安全，微波炉应该使用三脚插头；2．（4）使用时把悬挂在绳子末端的重物提至灯的顶端，因此悬挂的高度有一定的局限性。
初中物理中考复习：电学计算题(有答案)
1.如图所示。
灯泡R1的电阻为50Ω、额定功率为2.5W，滑动变阻器R2的最大电阻为200Ω，电源电压为10V 保持不变，闭合开关，移动滑动变阻器的滑片。
不考虑灯泡电阻随温度变化因素，求：（1）灯泡R1消耗的最大功率是多少？（2）电压表的读数变化范围是多少？2.如图所示，电源电压恒为18V,小灯泡L标有“6V 3W”字样，滑动变阻器R标有“100Ω1A”字样，电压表使用的量程为0～15V，电流表使用的量程为0～0.6A，R0为一定电阻；当闭合开关S、S1，断开S2时，灯泡L恰好正常发光；不计温度对灯丝电阻的影响。
求：（1）小灯泡L的电阻；（2）闭合开关S、S1，断开S2时，通电1min，电流通过定值电阻R0所做的功；（3）当闭合开关S、S2，断开S1时，在保证电表不超量程、灯泡L两端的电压不超额定电压的情况下，滑动变阻器R功率的变化范围。
3.（1）如图甲，n 个相同的电阻R 并联，其总电阻可以用一个等效电阻R′表示（如图乙），请根据并联电路中电流、电压的规律和欧姆定律推证：R′=1/nR ．（2）如图丙，A 、B 之间的电压U=220V ．通过导线为远处的M 、N 之间的用电器供电，由于距离很远，导线AM 和BN 的电阻不可忽略，它们的总电阻用图中的r 表示，r=4Ω．若M 、N 之间并联10个阻值为R=400Ω的相同电阻，求通过导线AM 的电流大小．（3）试分析说明：在图丙的电路中，M 、N 之间并联的用电器越多，每一个用电器的实际功率越小．4.如图是家庭常用的电热水壶，其铭牌数据如表所示．若加热电阻的阻值不随温度变化而改变，且此时的 大气压为1标准大气压．则：（1）电热水壶正常工作时，其加热电阻的阻值是多少欧姆？（2）装满水后，壶中水的质量是多少千克？（1L=1×10-3m 3）（3）将一满壶20℃的水在1标准大气压下烧开，需要吸收多少热量？[C 水=4.2×103J/（kg•℃）]（4）不考虑热量损失，烧开这壶水，需要多长时间？5.某物理兴趣小组的同学们为自己的房间设计了一种冬天取暖的电路模型。
2023年物理中考真题分类---电学计算题(含解析)
2023年中考题分类---电学计算1、（2023湖南常德）在图甲所示电路中，电源电压保持不变，电阻R1的阻值为30Ω，闭合开关S，两电流表的指针均指在表盘正中位置如图乙所示。
（1）求电源电压U；（2）求电阻R2的功率；（3）现用电阻R替换原来的两个电阻中的一个，发现替换前后只有一个电流表的示数发生了变化，且电路的总功率变化了1.2W。
求电阻R的阻值（结果保留1位小数）。
答案：（1）9V；（2）10.8W；（3）6.8Ω或8.4Ω解析：解：由图甲可知，两电阻并联，电流表A1测通过R1的电流，电流表A2测干路电流；（1）由并联电路的电流特点可知，干路电流大于支路电流，A2的示数应大于A1的示数，因此A2选用大量程，A1选用小量程，由图乙可知，A1的分度值为0.02A，示数为0.3A，A2的分度值为0.1A，示数为1.5A，由并联电路的电压特点和欧姆定律可知，电源电压U＝U2＝U1＝I1R1＝0.3A×30Ω＝9V（2）由并联的电流特点可知，通过R2的电流I2＝I﹣I1＝1.5A﹣0.3A＝1.2A则电阻R2的功率P2＝U2I2＝9V×1.2A＝10.8W（3）由于替换前后只有一个电流表的示数发生了变化，由并联电路的特点可知，此时无论更换哪个电阻，干路电流一定会发生变化，则A1的示数不能发生变化，因此被替换的电阻为R2，通过R1的电流不变；原来电路的总功率P＝UI＝9V×1.5A＝13.5W则更换后电路的总功率P'＝P+ΔP＝13.5W+1.2W＝14.7W或P″＝P﹣ΔP＝13.5W﹣1.2W＝12.3W当P'＝14.7W时，由P＝UI可知，干路电流'14.7W 49'A 9V 30P I U ===由并联电路的电流特点可知，此时通过R 的电流R 1494'A 0.3A A 303I I I =-=-=由欧姆定律可知，电阻R 的阻值R 9V 6.8Ω4A 3U R I ==≈当P″＝12.3W 时，干路电流''12.3W 41''A 9V 30P I U ===此时通过R 的电流R 14116'''A 0.3A A 3015I I I =-=-=电阻R 的阻值R 9V '8.4Ω16'A 15U R I ==≈因此电阻R 的阻值为6.8Ω或8.4Ω。
人教版物理九年级全一册电学综合计算专题训练 (含答案)
电学综合计算大题1.如图所示电路中，电源电压恒为4.5V，小灯泡标有“3V1.5W”字样，不考虑温度对小灯泡电阻的影响，滑动变阻器的规格为“15Ω1A”，电压表的量程是0~3V，电流表的量程是0~0.6A，闭合开关S。
求：（1）小灯泡的电阻；（2）小灯泡正常发光时，滑动变阻器的功率；（3）在保证所有电路元件安全的前提下，滑动变阻器的取值范围。
2.如图甲所示，电源电压可调，R1､R2为定值电阻，灯泡的额定电压为2.5V，图乙是该灯泡的I-U图像｡闭合开关S，把电源电压调到4V，R2的功率为0.8W｡求∶（1）通过R2的电流｡（2）若小灯泡正常发光，则1min内电流在R1上做的功是多少？（3）现把电源电压调到某一值时，通过R2的电流为0.1A，灯泡与R2两端的电压之比为1∶2，则灯泡的实际功率是多少？3.某款电热饮水机具有加热和保温两挡，额定电压为220V。
如图甲是其电路原理图，S0为温控开关，R1、R2为电热丝（阻值不变）。
某次饮水机在额定电压下工作的电功率P与时间t的关系图象如图乙所示，求：（1）饮水机处于加热挡阶段消耗的电能：（2）饮水机处于保温挡时，通过R1的电流；（3）R2的阻值。
4.某一家用两档可控的恒温餐盘，其高温档电功率为880W，简化电路如图甲所示，R1、R2均是发热电阻，R2的阻值是R1的3 倍。
求：（1）餐盘处于低温档时，电路中电流是多少？（2）1kg 米饭温度升高40∶，吸收的热量是多少？[米饭的比热容取 2.5×10 3J /（kg•∶）] （3）若电路中只使用该恒温餐盘，同样加热1kg的米饭，电能表的脉冲指示灯闪烁了125 次，如图乙所示，这个恒温餐盘的效率是多少？5.某品牌家用电热水器的简化电路如图所示，热水器有快加热、慢加热和保温三个工作状态。
热水器内装有40kg的水，慢加热额定功率为1210W，保温额定功率为605W，R1、R2均为加热电阻（温度对电阻的影响忽略不计）。

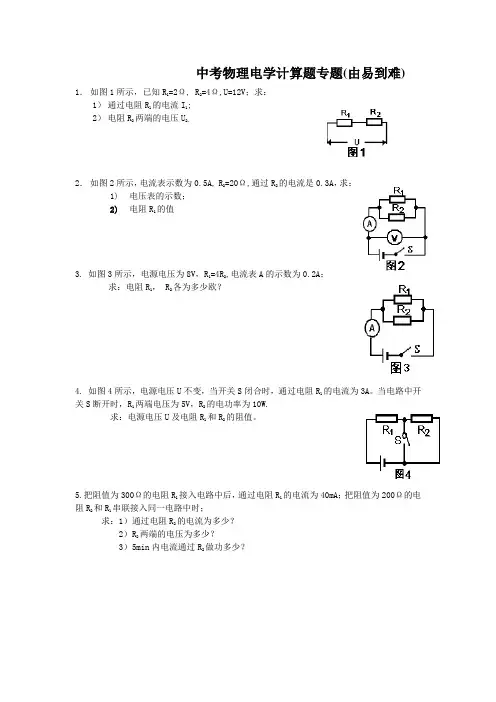

中考物理电学计算题专题(含答案)
中考物理电学计算题专题(由易到难) 1．如图1所示，已知R1=2Ω, R2=4Ω,U=12V；求：1）通过电阻R1的电流I1;2）电阻R2两端的电压U2。
2．如图2所示，电流表示数为0.5A, R2=20Ω,通过R2的电流是0.3A，求：1)电压表的示数；2)电阻R1的值3. 如图3所示，电源电压为8V，R1=4R2,电流表A的示数为0.2A；求：电阻R1， R2各为多少欧？4. 如图4所示，电源电压U不变，当开关S闭合时，通过电阻R1的电流为3A。
当电路中开关S断开时，R1两端电压为5V，R2的电功率为10W.求：电源电压U及电阻R1和R2的阻值。
5.把阻值为300Ω的电阻R1接入电路中后，通过电阻R1的电流为40mA；把阻值为200Ω的电阻R2和R1串联接入同一电路中时；求：1）通过电阻R2的电流为多少？2）R2两端的电压为多少？3）5min内电流通过R2做功多少？6. 如图5所示，电源电压恒为3V，知R1=12Ω, R2=6Ω。
求：1）当开关S断开时电流表A的读数2）当开关S闭合时电流表A的读数7. 如图6所示，电源电压U不变，R1=6Ω.1)当开关S断开时电流表A的示数为1A,求R1两端的电压；2)当开关S闭合时电流表A的示数为1.2A,求R2的电阻值。
8．如图7所示，定值电阻R1和R2串联，电源电压为7V，电流表的示数为0.5A, R2的电功率为2.5W。
求:电阻R2两端电压和电阻R1的电功率。
9．如图8所示，电源电压为8V，且保持不变。
R1=4R2。
当开关S断开时，电流表的示数为2A。
求：1）电阻R1和R2的阻值各为多少欧？2）当开关S闭合时电阻R1和R2的电功率各为多大？10．如图9所示，已知R1=6Ω，通过电阻R2的电流I2=0.5A, 通过电阻R1和R2的电流之比为I1： I2=2：3。
求：电阻R2的阻值和电源的总电压。
11．如图所示电源电压是36V并保持不变，灯L1的电阻为30Ω。
(完整word版)九年级物理电学计算题专题(含参考答案)
交乐学校九年级物理电学计算题专题1．如图23甲所示电路,滑动变阻器的最大阻值为Ω=401R ,电源电压及灯L 的电阻保持不变。
当1S 、2S 均闭合且滑片滑到b 端时，电流表1A 、2A 的示数分别为如图23乙、丙所示；当1S 、2S 均断开且滑片P 置于变阻器的中点时,电流表1A 的示数为0。
4A ，求： (1)电源的电压； (2)2R 的电阻； (3）灯L 的电阻; (4)整个电路消耗的最小电功率；（提示:电路的总电阻最大时消耗的电功率最小)。
2．如图同学们常见的家用饮水机，它的铭牌上标有：额定电压220V ，频率50Hz ，加热功率350W.将它接在220V 的电压下，（1） 当它处于保温状态时，饮水机中的电流为0.1A,这时饮水机消耗的电功率是多大?（2）当它处于加热状态时，如果消耗的电能全部用来加热水,它能使热水罐中0.5kg ，20℃的水的温度升高到90℃要多少时间？（3） 它的工作原理比较简单:整个电路由一个电热元件R 1、一个限流电阻R 2和一个温控开关S 组成（如图13）。
当S 接a 时，电热元件R 1被接入电路中，饮水机开始将水加热；当水温达到一定温度时，温控开关自动切换到b 处，饮水机处于保温状态。
请你按上述原理完成图13中的电路图。
3．如图是一条电热毯电路的示意图，R 0是发热电阻丝，R 是串联在电路中的电阻，S 是控温开关。
电热毯标牌上标有“220V 40W"字样。
问（不考虑温度对电阻值的影响）： ⑴、要使电热毯处于低温挡时，开关S 应处于什么状态？⑵、发热电阻丝R 0的阻值是多大?⑶、当电热毯处于低温挡时，电路中的电流为0。
1A ，则在10s 内电阻丝R 0产生的热量是多少?4．如图10所示电路中,小灯泡L 标有“6V 6W"字样，R 2＝3Ω，当S 1、S 2都闭合时，电流表示数为1。
2A ，这时小灯泡L 正常发光，求:（1）电源电压U （2)电阻R 1的阻值(3）当S 1、S 2都断开时,小灯泡L 消耗的功率5．如图所示的电路中,电源电压恒定为4。
2022年中考物理试题专项题练：电学计算题综合考查
（2）某同学测试时，从最左端推动滑片P向右移动20cm，此时电压表的示数；
（3）若既能保证电路各元件的安全，又能使滑片P移动到最右端，则选取R2时，其阻值不能小于多少？
18.（2022陕西）如图是某家用电扇的铭牌。
（1）电动机的工作原理是磁场对通电导体有___________的作用；电扇正常工作时，电能主要转化为___________能；
6.（2022阜新）电热水壶发热电阻阻值不变，其主要参数如表所示，（水的比热容 ），求：
（1）电热水壶保温状态下电路中的电流是多少？
（2）在加热状态下，电热水壶正常工作100s，消耗的电能是多少？
（3）用此电热水壶，将质量为1kg的水从50℃加热到100℃，吸收的热量是多少？
额定电压
220V
容量
1.5L
（1）连接电热锅的电线至少要能承受多大的电流？
（2）保温状态下，电热锅每小时耗电多少度？
（3）某次测试中发现将 温度为 的水加热至 费时 ，则电热锅的效率是多少？
13.（2022台州）某兴趣小组想要利用风扇、发热电阻等元件，制作一个有低温档和高温档的暖风机，设计了发热部分的两种电路，如图甲、乙所示。
19.（2022恩施州）如图所示是一款爬绳机器人，它能沿绳子负载爬升，其主要技术参数如下表所示，电池的充电电压和工作电压一致。求：（g取10N/kg，电池容量20Ah相当于在额定电压下，用1A的放电电流工作可连续供电20h）
技术参数
载重
120kg
配绳
20m
爬绳速度
12m/min
自重
10kg
额定电压
36V
2022年中考物理试题专项题练：电学计算题综合考查
中考物理必做10道经典电学计算题(附答案)
1.饮水机是一种常见的家用电器，其工作电路可简化为如图1所示的电路，其中S是一个温控开关，当开关S接a时，饮水机正常工作，将水迅速加热；当水达到一定温度时，开关S 自动换到b，饮水机处于保温状态，若饮水机正常工作时发热板的电功率为550 W，而保温时的发热板的功率是正常工作时电热板功率的0.1倍，求电阻R1的阻值.【答案】190Ω图12.在如图2的电路中，已知滑动变阻器的最大阻值为18Ω，电流电压恒为6 V，灯泡上有“6 V3 W”的字样.图2(1)闭合S1、S2滑片P滑到b端时，电流表示数为1 A，求电阻R1的值.(2)闭合S1断开S2，滑片P滑到a端时，电压表的示数为多少?电阻R上消耗的电功率是多大?【答案】(1)12Ω(2)2.4 V，0.48 W3.如图3所示的电路中，滑动变阻器R3的最大阻值是20Ω，电源电压为8 V且保持不变，当滑动变阻器的滑片P移至a端时，将S1闭合，S2断开，电流表的示数为0.8 A，当滑动变阻器滑片P移至b端时，将S1、S2都闭合，电流表的示数为2A，求：R1、R2的阻值.图3ΩΩ.I U R 108082===则解：(1)当滑片P 移至a 端，闭合S1，断开S2时，R3连入电路的阻值为0，R1短路，只有R2连入电路，其等效电路为图4(a)所示(2)当滑片P 移至b 端，闭合S1、S2时，R2短路，R1与R3并联，且R3=20Ω，其等效电路如图4(b)所示I3=8/20 A=0.4 AI2=2A-0.4 A=1.6 AR3=U/I3=8/1.6Ω=5Ω图44.如图5所示电路，电源电压U=4.5 V 且保持不变，R 1=5Ω，变阻器R2的最大阻值为20Ω，电流表量程为0～0.6 A ，电压表量程为0～3 V ，通过分析计算：说明变阻器R2允许的取值范围图5解：(1)当滑片P 向左端移动时，R2减小，电路中电流增大，R2两端的电压减小，电流表的量程为0～0.6 A ，即电路中的电流最大值为0.6 A ，那么此时R2接入电路中的值为最小值、R2minU1=I1·R1=0.6×5 V=3 VU2=4.5 V-3V=1.5 V∴R2min=U2/I2=1.5/0.6Ω=2.5Ω(2)当滑片P 向右端移动时，R2增大，R2两端的电压增大，电压表的量程为0～3 V ，即R2两端的电压最大值为3 V ，此时R2接入电路中的阻值为最大值R2maxU ′1=4.5 V-3 V=1.5 VI ′1=1.5/5 A=0.3 A∴R2max=U ′/I ′2=3/0.3Ω=10Ω综上所述R2的取值范围为2.5Ω≤R2≤10Ω.2020.R U L =+∴⎩⎨⎧==⎩⎨⎧==Ω1063010L L R V U ΩR V U （舍去）或W .W R U P P L 6310622====额额实t 0020R U R =V V t QR U 22604846000=⨯==∴ΩΩ43562219848400=⨯=⨯=∴U U R R R 5.如图6所示电路，电源电压U 恒定且小于10 V ，R1=1 5Ω，滑动变阻器的最大阻值为20Ω，小灯泡L 的电阻小于15Ω，当开关S 断开，滑动变阻器的滑片位于b 端时，○A 表示数为0.2 A ，当开关S 闭合，滑动变阻器的滑片位于a 端时，○A 表示数为1 A ，且小灯泡正常发光，求小灯泡的额定功率(忽略温度对灯丝电阻的影响).图6解：(1)当开关S 断开，滑动变阻器置于b 端时，灯泡与RL 串联①(2)当开关S 闭合，滑动变阻器置于a 端时，灯泡与R1并联115=+U R U L ②解①②式方程组得 此时灯泡正常发光则U 额=6 V6.如图7所示是一个电热毯示意图，R0是电热毯中的电阻丝，R 是与电阻丝串联的电阻，电热毯上标有“220V100W ”字样，S 是控制电热毯处于加热状态或保温状态的开关.(1)用学过的公式推理说明开关S 断开时，电热毯是处于加热状态还是保温状态?(2)若要求在保温时电流通过电阻丝R0每1分钟有60 J 的电能转化为内能，电阻R 的阻值为多大?【解析】(1)当S 闭合时，R0的功率，P0=U2/R0当S 断开时，R0的功率，P ′0=U20/R0 图7∵U0＜U ∴P ′0＜P0即S 断开时，电热毯处于保温状态.(2)电阻丝的电阻R0=U2额/P 额=2202/100Ω=484Ω保温状态时，电阻丝两端的电压为U0R 两端电压 UR=220 V-22 V=198 V492112221222=⋅⎪⎪⎭⎫ ⎝⎛==∴P P R R U R I P 222122*********⎪⎪⎭⎫ ⎝⎛=∴=⎪⎪⎭⎫ ⎝⎛∴R U I R U R I ΩΩ332632332122221=⨯⨯==∴=I U R R U I 即A A R U I 236222===ΩΩ6233221221=-⨯=-⋅=∴I I R I R 7.如图8所示的电路中，电源电压保持不变，闭合开关S ，已知当滑片P 分别滑至a 端和b 端时，电阻R1消耗的电功率之比为P1∶P2=9∶4，当滑片在a 端时，电流表示数为3 A ，滑片P 在b 端时电压表示数为6 V ，求：(1)R1的阻值和滑动变阻器的最大阻值R2；(2)电源电压是多少伏?图8【解析】(1)当滑片P 在a 端时P1=I21R1当滑片P 在b 端时I2=U2/R2滑片在a 端时U=I1·R1滑片在b 端时U=I2(R1+R2)I1·R1=I2(R1+R2)(2)由I=U/R 得U=I1·R1=3×6 V=18 V8.如图9所示的电路中，电源电压为12 V 且保持不变，滑动变阻器最大值为R2，闭合开关S 后，当滑动变阻器的滑片P 由a 端向b 端滑动时，○A 表示数由1.5A 变为0.5 A.求：图9(1)滑动变阻器的最大阻值.(2)电压表的示数的变化范围.(3)滑动变阻器的滑片P滑到b端时，通电2minR1产生的热量.【答案】(1)16Ω(2)0～8 V(3)240 J9.如图10所示，灯L1标有“6V3W”灯L2标有“12V4W”，将开关闭合后L1恰好正常发光，求：(1)电压表示数.(2)电流表A2的示数. 图10(3)灯L2的实际功率和L2通电1min产生的热量.【答案】(1)6 V(2)0.17 A(3)60 J10.如图11所示，电源电压为6 V且保持不变；灯L1上标有“8V8W”字样，滑动变阻器的最大阻值为20Ω.图11(1)当滑片P移到b端，开关S1闭合，S2断开时，○A示数为0.2 A，求电压表的示数和L2的电阻.(2)当滑片P移到a端，开关S1、S2均闭合时，求灯L1消耗的实际功率和电流表的示数. 【答案】(1)4 V，10Ω(2)4.5 W，0.6 A。
中考物理电学综合计算题及答案
中考物理电学综合计算题及答案一、电磁学综合题1．（3）水吸收的热量为Q 吸＝c 水m △t ＝4.2×103J/（kg•℃）×10kg×（100℃﹣20℃）＝3.36×106J 。
电能表转盘转3000r 饮水器消耗的电能为W ＝2500r /3000r kW h ⋅＝1.2kW•h ＝1.2×3.6×106J ＝4.32×106J 。
则饮水器的热效率为η＝Q W 吸＝663.3610J 4.3210J⨯⨯=77.8%。
（2019·湖南中考模拟）在2018年BIRTV “无人机系统与电视传媒应用峰会”上，中国航空工业发展研究中心副总工程师吴强发表了以“新闻报道中无人机的使用和趋势”的演讲，从应用和技术两个角度详细阐述了无人机的使用情况和发展趋势。
无人驾驶飞机简称“无人机”，是利用无线电遥控设备和自备的程序控制装置操纵的不载人飞机。
地面或母机遥控站人员通过雷达等设备对其进行跟踪、定位、遥控、遥测和数字传输。
可在无线电遥控下像普通飞机一样起飞或用助推火箭发射升空，也可由母机带到空中投放飞行。
回收时，可用与普通飞机着陆过程一样的方式自动着陆，也可通过遥控用降落伞或拦网回收。
与载人飞机相比，无人机具有体积小、造价低、使用方便、对作战环境要求低、战场生存能力较强等优点，备受世界各国军队的青睐。
它将与孕育中的武库舰、无人驾驶坦克、机器人士兵、计算机病毒武器、天基武器、激光武器等一道，成为21世纪陆战、海战、空战、天战舞台上的重要角色，对未来的军事斗争造成较为深远的影响。
有专家预言：“未来的空战，将是具有隐身特性的无人驾驶飞行器与防空武器之间的作战。
”但是，由于无人驾驶飞机还是军事研究领域的新生事物，实战经验少，各项技术不够完善，使其作战应用还只局限于高空电子照相侦察等有限技术，并未完全发挥出应有的巨大战场影响力和战斗力。
根据实战的检验和未来作战的需要，无人驾驶飞机将在更多方面得到更快的发展。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1
电学综合计算题
1、（2013•绥化）某种电热水器，其电路图如下，R1为发热板，R2为保温电阻，S1是温控开关．当
电热水器处于加热状态时，水被加热，达到设定温度时，S1自动断开，热水器处于保温状态．已
知电阻R1=50Ω，R2=450Ω．求：
（1）热水器内装有质量为2kg的水，当水的温度从20℃升高到40℃
时，这些水吸收的热量是多少？
（2）当电热水器处于加热状态时，电路中的电流是多大？
（3）当热水器处于保温状态时，R1电功率为多少？
2、（绥化2014）小丽的妈妈买了一台全自动豆浆机，如图甲所示。图乙是豆浆机的主要结构：
中间部分是一个带动刀头的电动机，用来将原料进行粉碎打浆；外部是一个金属圆环形状的
电热管，负责对液体加热煮沸。图丙是豆浆机正常工作时，做一次豆浆的过程中，电热管和
电动机交替工作的“P－t”图象。右表是这个豆浆机的主要技术参数。
请解答下列问题：
(1)豆浆机正常工作时的最大电流是多大？
(2)豆浆机正常工作，做一次豆浆，加热时消耗的电能是多少？
2
(3)豆浆在正常工作状态下做一次豆浆，若大豆和清水总质量为1.5 kg，初温为20℃，豆浆
沸腾时温度是100℃。求豆浆机电热管的加热效率是多少？(已知大豆和清水的混合
物的比热容及豆浆的比热容均为4.0×103 J/(kg·℃)，计算结果保留到小数点后一
位)。
(4)在某一次豆浆机工作的时候，小丽将家里的其它用电器都关闭，她观察到豆浆机的电热
管工作时，家里标有“1200 r/kW·h”字样的电能表转盘在1 min内转过了22转。
此时豆浆机的实际功率是多大？
3、（绥化2015）.养生壶是一种用于养生保健的可以烹饮的容器，类似于电水壶，其最大的
特点是采用一种新型的电加热材料，通过高温把电热膜电子浆料（金属化合物）喷涂在玻璃
表面形成面状电阻，在两端制作银电极，通电后产生热量把壶内的水加热．小明家买了一把
养生壶（图甲），其铭牌如下表所示．
型号 HX-201504
额定电压 220V
频率 50Hz
额定功率 1210W
小明关闭了家中的其它所有用电器，并在壶中加入初温为25℃的水，6min将水烧开（标准
大气压下），求：
（1）在加热过程中家用电能表（图乙）的转盘转了300转，此过程中养生壶消耗的电能是
多少？
（2）如果养生壶的热效率是87.5%，此过程中水吸收的热量是多少？
（3）壶中水的质量是多少？
（4）养生壶两端的实际电压是多少？（不考虑温度对电阻的影响）
3
4、（绥化2016）如图所示的电路中，电源电压恒为6V，R1=6Ω，R2=20Ω，滑动变阻器R3的
最大阻值为10Ω，当电路发生变化时，各电表保持完好且不超过量程．求：
（1）闭合三个开关，电压表示数不为0，电流表A1示数为0.5A时，干路电流是多少？
（2）闭合S、S1，断开S2，电压表示数不为0．当R3的阻值为多大时R3消耗的电功率最大？
最大电功率是多少？
5、如图电路中，电源电压为6V不变，滑动变阻器R2的阻值变化范围是0～20Ω，两只电流
表的量程均为0.6A．当开关S闭合，滑动变阻器的滑片P置于最左端时，电流表A1的示数是
0.4A．
1、此时电流表A2的示数是多少？
2、R1的阻值是多少？
4
3、在保证电流表安全的条件下，滑动变阻器连入电路的电阻不得小于多少？
6、如图是家庭常用的电热水壶，其铭牌数据如表所示．若加热电阻的阻值不随温度变化而改
变，且此时的大气压为1标准大气压．则：
额定电压 220V 额定加热功率 2000W
容量 1.5L 频率 50Hz
（1）电热水壶正常工作时，其加热电阻的阻值是多少欧姆？
（2）将一满壶20℃的水在1标准大气压下烧开，需要吸收多少热量？[C水=4.2×103J/（kg
•℃）]
（3）烧开这壶水，电热水壶需要正常工作280S，求电热水壶加热效率是多少？
7、如图所示是小丽家厨房安装的一个小厨宝。小厨宝利用水箱储水，加热一段时间后，拧开
水龙头就会有热水流出。其相关参数如下表所示。
产品名称 储水式小厨宝
额定电压 220V 额定功率 1 200 W
最高温度 75℃ 额定容量 6.0 L
⑴ 小厨宝正常工作时的电阻是多大？（计算结果保留一位小数）
⑵要把满箱水从15摄氏度加热到38摄氏度，不计热量损失的情况下，小厨宝正常工作时至
少需要加热多长时间？[c水=4.2×103J/（kg·℃）]
5
⑶小丽了解到有一种速热式电热水器，额定功率为5 000W，冷水流经速热式电热水器时，很
快就可流出达到预设温度的热水。小丽家的电能表允许通过的最大电流为10A，通过计算说
明在她家的电路中能否安装这种电热水器。
8、如图所示的电路中，电源电压为8V，R2是阻值为40 的定值电阻，压敏电阻R1的阻值随
压力的变化情况如图乙所示。当开关S闭合后，问：
（1）当压敏电阻R1受到的压力从0增加到3N的过程中，电流表示数的变化是 （填“增大”
“减少”）？
（2）当电流表示数为0.4A时，压敏电阻受到的压力为多少？
（3）当电路连续工作10mim，电阻R2产生的热量为多少？
（4）若此热量的84%给20g的水加热，则水温升高多少？
6
9、如图所示，灯L上标有“6V 3W”字样（不考虑温度对灯泡电阻的影响），电阻R1=20Ω．求：
（1）灯泡的电阻；
（2）当开关S1闭合，S2、S3都断开时，灯L正常发光，开关S1、S2、S3都闭合，且滑片P在
b端时，电路消耗的总功率是16W。当开关S2闭合，S1、S
3
都断开，求滑动变阻器的阴值变
化范围
。
（3）当开关S1、S2、S3都闭合，且滑片P在b点时与开关S2闭合，，S1、S
3
都断开，且滑片
P在a、b间距a端1/4处时
，
在1min内滑动变阻器产生的热量之比．
