什么是最好的进气道设计
什么是最好的进气道设计
自从引擎发明以来、工程师们就不断追寻更大的马力；尤其是在欧洲、这个汽车工业的发源地、也是汽车竞赛的发源地；在赛车冠军代表的不仅仅只是车厂和车手成就的年代、更代表着各个国家国力强弱的年代下，一场接着一场攸关国家名誉而进行的汽车竞赛就如火如荼的展开了！而各车厂的工程师们为了证明他们所设计的汽车是最好的汽车、使得各大车厂的工程师们无不绞尽了脑汁来追寻马力更大、更好、更先进的引擎；多气门引擎也就是在这样一个汽车竞赛战国时代的背景下诞生了. . . .。
什么是最好的进气道设计？每缸拥有二、三、四或甚至更多汽门？当开发每一具新的汽车引擎时，工程师便不断地提出这样的问题、并且思考这样的问题。早在1910年，即出现每缸有二个以上汽门的引擎，同时从1915年开始，由Maybach所打造的五汽门引擎即用于飞机与气船上；反观陆路方面，长期以来五汽门引擎一直为赛车的专利，各大汽车厂也是到了近20～30年才把多汽门引擎技术量产化、并引进到市售车上。明明在1915年就有五气门引擎，那车厂为什么不把这个技术应用到汽车引擎上呢？历史背景Charge真的是不知道、因为Charge不是主修历史而是机械，且听Charge从技术面上来解说一下吧！
气门数与性能
再回归主题，气门数的多寡和引擎性能输出的好坏有没有直接的关系呢？有的、尤其是自然进气引擎那就更明显了，当然对增压引擎也是一样的重要、只是影响不如在自然进气引擎上来的那样的大了；现在我们先以自然进气引擎为讨论的基础来讨论气门数对引擎的影响、而且去除掉大多数的变因如提升压缩比等等，这样可以厘清不少的问题以便专论气门数和进气效率之间的关系：一具自然进气引擎如果想要求得最佳的功率输出、那进、排气道的设计和整个进、排气系统的设计绝对有着关键性的影响。
我相信各位读者一定常常在改装用品的广告或是车子的型录上看到和听到类似这些字眼＂提升进气效率、增进排气效率″没错、如果想要提升马力就一定要提升进气效率和排气效率如果进、排气效率没有提升的话那想要在自然进气引擎上获取较高的功率输出是一件不大容易的事情。为什么呢？Charge以最简单的例子来向各位读者举例说明一下，我们大家都知道一个燃烧最基本的观念，燃烧要有可燃物（如 汽油）和助燃物（氧气）和达到燃点温度（由火星塞提供），那如果要把火势加大那就要大量提供可燃物和助燃物；同样的在引擎之中要提供更大量的油气混合气（可燃物和助燃物的混合物）才能使大量物质燃烧所产生的压力加大以取得更大的动力输出；又进气效率就是实际进气量除以理论进气量，而此时进气气门所扮演的角色就像我们在家里所用的水龙头和水流量间的关系，假设水管够大可以提供足够的水源可是水龙头只有一个的话，那单位时间的流量就会被水龙头所限制住了，引擎也就是因为类似的效应使得燃烧室内无法得到足够的油气来燃烧以求得最佳的动力输出，也就是因进气效率低落而所造成的引擎动力输出不足；所以那就对了、我们如果要解决这个问题那就要换上大一号的水龙头（就有如加大进气气门），或是在原来的水龙头旁边再加装一个或是两个水龙头（这就更像是双进气气门或是三进气气门），如此一来流量的问题不就可以解决了吗！，引擎完全的潜能不就可以发挥出来了吗。
OK，在解决了进气的问题之后、应该有人会有疑虑：‘那为什么排气门也要用到双气门呢？在一缸四气门的引擎当中为什么不作成三个进气门和一个排气气门就可以了，这样的进气效率不就更高了？’问的好，Charge这个时候就要举一个有点低级的例子来打个比方：人是铁饭是钢，人总是要吃五谷杂粮也要在适当的时候上上厕所吧，这样身体才会健康吗，可是如果一个人只是拼命的吃而不拉的话、那要不了多久就再也吃不下了，那这个人不就会死定了吗；引擎也是同样的、没有良好的排气系统怎么可能会有良好的性能表现呢？燃烧完的废气都积在燃烧室内，那新鲜的混合气要它如何进来呢？（就有如便秘患者感到肚子涨涨而吃不下饭是一样的），所以啦、有着Turning良好的进排气系统绝对是高性能引擎的基本必备条件。
劳动马与赛马
福斯集团最近推出了一系列的五气门引擎、不论是自然进气引擎或是涡轮增压引擎，直列四缸或是V型六缸形式，看起来真是非常的高科技；放眼世界各大车厂，目前有把五气门技术应用于量产引擎上的车厂也真是屈指可数，像是Toyota的AE101引擎系、及法拉利的F355、Audi的A4，Yamaha在重型机车引擎上所生产的五气门引擎，除此之外、好像也没有其他汽、机车厂生产五气门引擎了。五气门引擎真的就比四气门或是三气门引擎来的好吗？Charge可以跟你讲一句实在话：不是这样的、一具引擎的好与不好，先进与否、绝对不是看气门数就可以决定的，如果真是如此的话、那本田在NR750c.c.重机车上所使用的椭圆活塞一缸8气门的引擎不就是世界上最先进且最好的引擎了吗？当然不是这样，一具引擎的好坏要看的地方很多、而最基本的就是要看用在什么地方；就有如一匹赛马就应该在赛马场上奋勇争先发挥上天所赋予的潜能，而不是在路上拖着马车、或在田里耕田，那不是赛马所应做的事、那绝对是一种浪费；同样的、一匹劳动马在赛马场上跑不赢精心培育的赛马也是正常的事，我们也不能因此而说劳动马烂，因为赛马在田里可能工作不到2小时就挂点了，可是劳动马就耐操了、赛马是绝对比不上的。
引擎也是一样的、卡车或是商用车所要用的引擎和跑车及赛车要用的引擎就是绝对完全不同的要求背景下而设计出来的，四缸十六气门就一定比四缸八气门引擎来的差吗？那只是一般消费者因为被车商长期所误导的结果；以商用车来说好了、商用车要求的是耐用、强大的低速扭力以便载的更重及低油耗、可靠性高等等特性；高马力及极速高、加速快等特性根本不是商用车所要求的特性，在这种情况下的商用车引擎实际上就不用用到一缸四气门亦或是五气门了，两气门的引擎可能反而是最佳的选择。＂同理可证″如果在一台强调高性能的车种上来看那匹配一具多气门设计的引擎就是一件基本且必需的事情了，甚至为了追求更大的马力而必须使用到增压器、不论是机械增压器或是涡轮增压器，以求取最极致的动力输出：像本田在F-1比赛场上曾经出现V型6缸1500c.c.双涡轮增压引擎，这具引擎的动力输出最高曾经做到1050Ps的输出，惊人吧！所以啦、Charge要在此解说一下上面所介绍观念的含意、那就是：一具引擎的好坏和先进于否绝对不是单纯的看马力输出和看一看型录上简单的引擎机构介绍就可以断定这具引擎的好坏。
柴油机进气道现代设计方法
柴油机进气道现代设计方法 丁水汀，韩 飞，杜发荣 （北航微小型发动机及分布式能源研究中心，北京１０００８３） 摘要：介绍了柴油机进气道的设计。按照气道的现代设计流程，通过逆向工程，造型设计、气道流 场的数值模拟、气道型心的快速成型以及气道稳流实验，得到了所需要的气道形状。结果表明，在气道设 计中，气道的现代设计方法可以降低发动机设计成本，缩短产品的开发周期。 关键词：柴油机进气道；逆向工程；快速成型；现代设计方法 中图分类号：ＴＫ ４０２ 文献标志码：Ａ
气道对柴油机性能影响非常显著，要获得良好 的燃烧过程，最有效的措施是组织空气运动，而正是 气道结构形状决定着吸气涡流质量的好坏，因此设 计出符合要求的气道一直是内燃机设计的一项重要 内容。传统的柴油机气道设计过程通常是利用木模 和石膏模在稳流试验台上不断试验和不断修改来进 行设计的，这样费时费力并且难于得到最佳形状。 随着计算机硬件和软件的发展，ＣＡＤ／ＣＦＤ技术已 成为产品研究开发人员的重要工具，本文通过柴油 机现代设计方法［１ 在某４９０型柴油机上的应用，获 得了符合要求的气道形状。 １ 气道的现代设计开发流程 在明确气道设计要求以及确定气道布置后，气 道的设计一般按 照现代柴油机气 道设计流程来进 行，主要包括气 道的ＣＡＤ设计、 气道的ＣＦＤ计算 与分析和气道稳 流实验等。而对 于传统的设计流 程，如果设计不 能达到要求，那 么就要重新制作 气道模型和重新 设计气道试验， 图１气道现代设计流程 导致机械的重复性劳动，且耗费大量的人力和物力。 通过图１可以看出，现代流程可以在计算机上针对 不同的方案和试验结果直接进行修改，再利用快速 成型技术生成最终的气道模型，因此采用气道的现 代流程设计可以大大地缩短设计周期，节省大量的 人力物力，使设计工作变得方便快捷，是现代制造技 术的发展方向。 ２逆向工程的应用 在这个步骤中，首先使用逆向工程将原始模型 转化为设计概念或者设计模型，逆向工程主要包括 对象的数字化以及曲面重构即通过空间离散点反求 三维ＣＡＤ模型等过程。 ２．１对象的数字化 仿形测量是逆向工程口 的一个重要环节，关系 到模型重构和表面再现的质量。对象表面信息采集 的方式主要有接触式测量与非接触式测量２种。接 触式测量的典型代表是三坐标仪，非接触式测量有 光栅投影、激光扫描、ＣＴ和核磁共振等扫描方法。 在应用实践中，采用三坐标测量仪来获得发动机气 道的表面数据。具体测量步骤如下： １）由气道本身外形特点把气道表面划分为若 干部分； ２）根据曲面拟合方式对各个分面进行细分，在 实物模型表面上划分多条网格线； ３）确定三坐标测量仪测量定位的基准，然后根 据划分的网格线进行测量，若需平移或旋转模型时， 重新测量定位基准。测量过程应与造型结合起来考 虑，使得能表现出形体特征的数据点能最大限度地 满足造型需要。 ｅ ｅ ｅ ０ 石 ｅ ｅ ｅ 奢 ［３］李晓沛．极限与配合．国家标准应用指南（三）［Ｍ］．北 京：机械工业标准化技术服务部，２０００． 作者简介：刘丽云（１９６７一），女，大学本科，高级讲师，主要从 事机械设计与制造的教学和研究。 收稿日期：２００８年１月４日 责任编辑 吕菁
飞行器进气道内流动特性分析及气动设计研究
飞行器进气道内流动特性分析及气动设计研究
随着飞机技术的不断发展，飞机进气道内的流动特性成为了一个重要的研究领域。飞行器进气道内的流动特性直接影响飞机的性能和安全。本文将探讨飞机进气道内的流动特性分析及气动设计研究。
一、 进气道内的流动特性
进气道内的流动特性受到多种因素的影响，如进气口的形状、进气道的长度、截面形状、进气口周围的环境等。在实际工程中，进气道内流动特性的分析主要包括以下几个方面。
1.进气口形状的影响
进气口的形状对进气道内流动的影响非常大。合理的进气口形状能够使进气道尽可能地将气流引导至喷管，从而提高发动机的效率。进气口形状的选择需要根据飞机的不同需求进行优化，例如飞机速度、高度、任务等。
2.进气道长度的影响
进气道长度对飞机性能的影响也很大。进气道长度的设计要根据发动机的需求、进气口的位置及飞机的整体布局进行选择。在进气道长度过长时，气流会因为阻力而减小，从而导致进气道内压力降低，同时增加了飞机的阻力。因此，进气道长度应该适中，既能满足发动机的需求，同时又不会增加过多的阻力。
3.进气道截面形状的影响
进气道的截面形状也对进气道内的流动特性产生影响。截面形状会影响气流的速度分布、流动方向等。合理的进气道截面形状可以使进气口处气流的速度更加均匀，从而提高飞机的效率。 二、气动设计研究
为了优化飞机的进气道内流动特性，需要进行气动设计研究。气动设计研究的主要内容包括进气口形状的设计、进气道长度与截面形状的选择、进气道内部的流场分析等。
进气口形状的设计
进气口的形状设计需要考虑到进气口在不同速度和高度下的工作性能。一般来说，进气口的截面形状应当是双弧形的，能够使气流均匀地进入进气道。同时，还需要考虑到进气口的几何特征，例如进气口的位置、面积等。
进气道长度和截面形状的选择
进气道长度的选择需要综合考虑飞机的布局、机身结构等多种因素。一般来说，进气道长度应当控制在合理的范围内，从而保证进气道内气流的速度和压力分布均匀。同时，进气道的截面形状也需要根据飞机的需求进行优化，以提高进气道内气流的均匀度和效率。
飞机发动机进气道的作用
飞机发动机进气道的作用
飞机发动机进气道是连接外界空气和发动机的重要通道，扮演着关键的作用。它的主要功能是将空气引入发动机内部，为燃烧提供氧气，从而推动发动机正常运转。
发动机进气道的设计非常重要，因为它直接影响到发动机的性能和效率。设计合理的进气道可以提高发动机的燃烧效率，提高推力，减少燃料消耗和废气排放。此外，进气道还可以降低噪音和震动，提高飞机的舒适性。
进气道的形状和长度也是影响其性能的关键因素。在设计时，需要考虑飞行高度、气压、温度等因素，以确保进气道能够提供足够的空气流量和压力。同时，还需要考虑进气道的重量和强度，以确保其能够承受高速飞行和复杂气流的影响。
总之，飞机发动机进气道是飞机发动机系统中不可或缺的部分，它的设计和性能直接影响飞机的性能和效率。因此，在研发和制造飞机时，需要高度重视进气道的设计和制造工艺，以确保飞行安全和舒适性。
新型涡轮发动机的气动性能与设计优化
新型涡轮发动机的气动性能与设计优化
在现代航空航天领域，涡轮发动机一直是核心动力装置之一。其性能的优劣直接关系到飞行器的飞行速度、航程、燃油效率以及可靠性等关键指标。新型涡轮发动机的研发与改进，尤其是在气动性能和设计优化方面，一直是科研人员和工程师们不懈追求的目标。
一、新型涡轮发动机的气动性能
新型涡轮发动机的气动性能主要包括进气道性能、压气机性能、燃烧室性能、涡轮性能以及喷管性能等多个方面。
进气道是发动机的“呼吸器官”，负责将外界空气引入发动机。其设计的好坏直接影响到发动机的进气效率和进气质量。一个优秀的进气道设计应能够在不同飞行速度和高度下，有效地减少气流的阻力和分离，保证稳定而均匀的进气。
压气机的作用是对进气进行压缩，提高空气的压力和温度。新型涡轮发动机通常采用多级轴流式或离心式压气机，以实现更高的压缩比。在压气机的设计中，叶片的形状、级数、转速以及流道的设计等都会对其性能产生重要影响。
燃烧室是燃料与压缩空气混合并燃烧的地方，其性能直接关系到发动机的功率输出和燃烧效率。新型涡轮发动机的燃烧室设计需要考虑燃料的喷射方式、燃烧组织、火焰稳定以及燃烧温度控制等诸多因素，以实现高效、稳定且低污染的燃烧过程。 涡轮则是从高温高压燃气中提取能量，驱动压气机和其他附件工作。涡轮叶片在高温、高压和高速旋转的恶劣环境下工作，其材料和冷却技术的发展对于提高涡轮性能至关重要。同时，涡轮叶片的气动设计也需要精确计算，以最大程度地提取燃气中的能量。
喷管的作用是将燃烧后的燃气加速排出，产生推力。新型涡轮发动机的喷管设计通常采用收敛扩张型喷管，以实现更高的排气速度和推力。
二、新型涡轮发动机设计优化的目标与方法
设计优化的目标主要包括提高发动机的推力、燃油效率、可靠性和降低污染物排放等。为了实现这些目标，需要综合运用多种设计优化方法。
数值模拟是当前新型涡轮发动机设计中广泛应用的方法之一。通过建立发动机的数学模型，利用计算机对气流在发动机内部的流动、燃烧和传热等过程进行模拟计算，可以快速评估不同设计方案的性能，并为优化提供依据。
进气道与尾喷管的参数选择

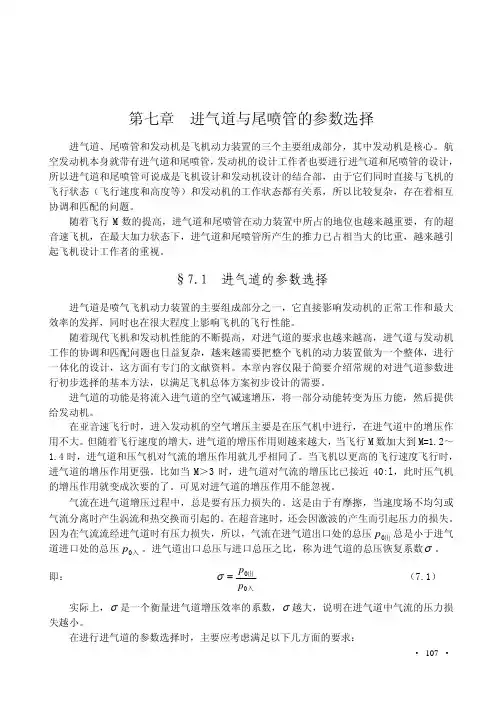

第七章 进气道与尾喷管的参数选择
进气道、尾喷管和发动机是飞机动力装置的三个主要组成部分，其中发动机是核心。航
空发动机本身就带有进气道和尾喷管，发动机的设计工作者也要进行进气道和尾喷管的设计，
所以进气道和尾喷管可说成是飞机设计和发动机设计的结合部，由于它们同时直接与飞机的
飞行状态（飞行速度和高度等）和发动机的工作状态都有关系，所以比较复杂，存在着相互
协调和匹配的问题。
随着飞行M数的提高，进气道和尾喷管在动力装置中所占的地位也越来越重要，有的超
音速飞机，在最大加力状态下，进气道和尾喷管所产生的推力已占相当大的比重，越来越引
起飞机设计工作者的重视。
§7.1 进气道的参数选择
进气道是喷气飞机动力装置的主要组成部分之一，它直接影响发动机的正常工作和最大
效率的发挥，同时也在很大程度上影响飞机的飞行性能。
随着现代飞机和发动机性能的不断提高，对进气道的要求也越来越高，进气道与发动机
工作的协调和匹配问题也日益复杂，越来越需要把整个飞机的动力装置做为一个整体，进行
一体化的设计，这方面有专门的文献资料。本章内容仅限于简要介绍常规的对进气道参数进
行初步选择的基本方法，以满足飞机总体方案初步设计的需要。
进气道的功能是将流入进气道的空气减速增压，将一部分动能转变为压力能，然后提供
给发动机。
在亚音速飞行时，进入发动机的空气增压主要是在压气机中进行，在进气道中的增压作
用不大。但随着飞行速度的增大，进气道的增压作用则越来越大，当飞行M数加大到M=1.2～
1.4时，进气道和压气机对气流的增压作用就几乎相同了。当飞机以更高的飞行速度飞行时，
进气道的增压作用更强。比如当M＞3时，进气道对气流的增压比已接近40:l，此时压气机
的增压作用就变成次要的了。可见对进气道的增压作用不能忽视。
气流在进气道增压过程中，总是要有压力损失的。这是由于有摩擦，当速度场不均匀或
气流分离时产生涡流和热交换而引起的。在超音速时，还会因激波的产生而引起压力的损失。
cfd在现代柴油机进气道开发中的应用
cfd在现代柴油机进气道开发中的应用
CFD（Computational Fluid Dynamics，计算流体力学）在现代柴油机进气道开发中的应用
引言：
现代柴油机的进气道设计对于其性能和燃烧效率至关重要。传统的进气道设计方法往往需要大量的试验和经验，耗费时间和资源。然而，随着计算流体力学（CFD）技术的发展，它已经成为柴油机进气道开发中不可或缺的工具。本文将探讨CFD在现代柴油机进气道开发中的应用，并分析其优势和挑战。
一、CFD在柴油机进气道流场分析中的应用
柴油机进气道的设计需要考虑气流的流动特性以及与燃油的混合效果。CFD技术可以模拟和预测气流在进气道中的流动情况，通过数值计算和数值模拟，可以得到流场的速度、压力和温度等重要参数。在柴油机进气道的设计中，CFD可以帮助工程师们优化进气道的形状和尺寸，以达到最佳的气流分布和燃油混合效果。
二、CFD在喷油器设计中的应用
喷油器是柴油机中关键的部件之一，直接影响到燃油的喷射效果和燃烧效率。CFD技术可以模拟和分析喷油器内部的流动情况，通过优化喷油器的结构和喷孔的位置和尺寸，可以改善燃油的喷射效果和分布均匀性。同时，CFD还可以预测喷油器附近的湍流和压力波动情况，以进一步优化喷油器的设计。
三、CFD在进气道噪音分析中的应用
柴油机的进气道噪音是一种常见的问题，不仅会影响驾驶者的舒适性，还会对环境和周围居民产生噪音污染。CFD技术可以模拟和分析进气道中的气流和声波的传播情况，通过优化进气道的结构和减震材料的使用，可以降低噪音的传播和产生。CFD还可以预测不同驾驶工况下的进气道噪音水平，并提供改善措施的指导。
四、CFD在柴油机进气道热管理中的应用
柴油机进气道的热管理对于提高燃油的燃烧效率和减少排放物的产生至关重要。CFD技术可以模拟和分析进气道中的温度分布和热传导情况，通过优化进气道的散热结构和冷却系统的设计，可以有效地控制进气道的温度，降低热损失并提高燃烧效率。
cfd在现代柴油机进气道开发中的应用 2
cfd在现代柴油机进气道开发中的应用
CFD在现代柴油机进气道开发中的应用
引言：
现代柴油机进气道的设计和优化是提高柴油机性能的重要环节。传统的试验方法费时费力，而计算流体动力学（CFD）技术的出现为柴油机进气道的开发提供了一种更加高效和经济的方法。本文将重点介绍CFD在现代柴油机进气道开发中的应用，探讨其在提高柴油机性能和减少排放方面的优势。
一、CFD技术在柴油机进气道设计中的应用
1.1 网格划分
在进行CFD模拟之前，需要对柴油机进气道进行网格划分。合理的网格划分可以准确地模拟流体的流动特性，并保证计算结果的可靠性。通过CFD技术，可以根据柴油机进气道的几何形状和流动特性，合理划分网格，以获得精确的计算结果。
1.2 流场模拟
CFD技术可以对柴油机进气道的流动进行模拟和分析。通过对流场的模拟，可以了解进气道内的气流速度、压力分布等参数。同时，CFD技术还可以模拟柴油机进气过程中的湍流现象，帮助设计人员深入了解进气道内的气流特性，为进一步优化提供依据。
1.3 进气道的优化设计 基于CFD模拟的结果，设计人员可以对柴油机进气道进行优化。例如，可以通过改变进气道的形状和尺寸，以减小气流的阻力和湍流损失，提高进气效率。此外，还可以通过优化进气道的曲率半径和角度，改善气流的均匀性，减少气缸之间的压力差异，提高柴油机的工作稳定性和燃烧效率。
二、CFD技术在柴油机进气道开发中的优势
2.1 提高设计效率
传统的试验方法需要大量的时间和资源，而CFD技术可以快速模拟柴油机进气道的流动特性，提高设计效率。通过CFD技术，设计人员可以在计算机上进行大量的虚拟试验，快速评估不同设计方案的性能，并根据模拟结果进行优化，从而减少了试验的时间和成本。
2.2 减少试验成本
传统的试验方法需要建立实验设备，购买试验材料，并进行大量的实际试验。而CFD技术不需要实际的试验装置和材料，只需要进行计算模拟即可。因此，CFD技术可以显著减少试验的成本，提高柴油机进气道的开发效率。
战斗机的进气道布局有哪几种？
战斗机的进气道布局有哪几种？
关于战斗机的进气道布局，可粗略分为以下几类：机首进气，机腹进气，两侧进气和极端非主流的机身上方进气等。更加详细的话，还有趋于跨界的翼下根部进气和半埋式进气。
1、机首进气（头部进气），典型例子：米格-15、米格-17、米格-21
这种进气道布局通常应用于早期喷气机上，优势在于可以获得较为稳定的气流，特别是早期喷气机以机炮作为主要武器，可以有效避免吸入机炮开火后产生的硝烟。其次，机身结构紧凑，空间利用率高。
但是缺点是超音速阻力较大(超音速的激波完全承担)，特别是爬升、俯冲、盘旋等飞平飞状态下阻力增加明显。而且更重要的是现在住了机首雷达罩的尺寸，也不利于机身容量的增加，所以现在基本放弃。
2、机腹进气
机腹进气的优点，就是结构紧凑，既节省了空间有降低了重量。它是最需要增加动力的大仰角飞行进气效率最高的。 而机腹进气的缺点，就是进气道结构强度较为脆弱，还记得歼-10A的进气道的6根加强肋么?歼-10的进气口比F-16这种皮托管要重的多特别是着陆时冲击强度压力山大，曾经F-16和台风战斗机都有考虑过舰载型，但最后这点是很重要的放弃原因。
另外，腹部进气进气道可以较短，这是优点(减少重量和空间)，也是缺点，不利于安排隐身战斗机的S型进气道，也不利于布置内部武器舱，强行增加长度安排的话，会比较另类。
3、两侧进气（肋部进气） 两侧进气把进气道布置在机身两侧，优点是让出机首空间，有利于布置更大直径的雷达。大部分状态下进气稳定性较好。
缺点就是结构和空间占用比较大，进气道位置也缩短了机翼可控面的长度，影响机动性。两侧进气教难处理翼身融合，例如F-15就有飞行板砖，会飞的电冰箱之称。
4、顶部进气（这种布局比较另类）
因为进气道放顶部的话，飞机爬升阶段机身会挡住气流方向，所以基本上不会有战斗机采用这种方式进气。目前除了压根没考虑过飞行机动性能的B-2轰炸机外，目前只有两个“战斗机”采用这种方式。
三锲进气道设计
三锲进气道设计
三锲进气道是一种引擎进气系统的设计，它在汽车工业中起到了至关重要的作用。本文将从不同角度对三锲进气道进行探讨，旨在展示其设计原理和功能。
我们需要了解什么是进气道。进气道是引擎中的一个重要组成部分，其主要功能是将空气引入到发动机中，以供燃烧。进气道的设计直接影响着发动机的性能和燃烧效率。在过去的几十年里，进气道的设计经历了很多变化和创新，其中三锲进气道是一种相对较新的设计。
三锲进气道在形状上与传统的进气道有所不同。它采用了三段不同长度的锲形管道，这样可以使空气在进入发动机之前经历多次压缩和加速。这种设计可以增加进气气流的速度和压力，提高燃烧效率和动力输出。
三锲进气道的设计原理是基于流体力学和气体动力学的知识。通过改变进气道的形状和长度，可以使气流在管道中产生涡流和压力波动，从而增加空气的进气效果。这种设计可以提高气缸内的燃烧效率，并减少能量损失。
与传统的进气道相比，三锲进气道具有许多优点。首先，它可以提高发动机的功率和扭矩输出，使汽车具有更好的加速性能。其次，它可以减少发动机的燃油消耗，提高燃油经济性。此外，三锲进气道还可以降低发动机的噪音和振动水平，提高乘坐舒适性。
然而，三锲进气道的设计也存在一些挑战和限制。首先，它的制造成本相对较高，需要更复杂的加工和装配工艺。其次，由于进气道的形状复杂，清洁和维护也相对困难。此外，三锲进气道在低转速下的效果可能不如高转速下明显，因此对于不同工况下的发动机性能需求，需要进行相应的优化和调整。
尽管存在一些挑战，但三锲进气道的设计在汽车工业中仍然具有广阔的应用前景。随着科技的不断发展，人们对发动机性能和燃油经济性的要求越来越高，进气道的设计也将不断创新和改进。
三锲进气道作为一种新型的进气系统设计，具有诸多优点和应用前景。它通过改变进气道的形状和长度，增加了空气的进气效果，提高了发动机的性能和燃烧效率。尽管存在一些挑战，但随着科技的不断进步，三锲进气道的设计将进一步完善和应用。相信在不久的将来，它将成为汽车工业中的主流技术，为我们带来更高效、环保和可靠的汽车。
内燃机进气道的优化设计
关于内燃机进气道的优化设计分析
热工101班 周维顺 1001100135
摘要：发动机进气道系统的气体流动特性复杂，影响发动机的充气效率和换气损失，对发动机的动力性和经济性有重要的影响。以AVL—FIRE软件为平台，进而利用CFD技术进行三维稳态CFD分析和优化，研究发动机内的进气道内的气体流动状况是目前的研究热点。采用合适的湍流模型和计算方法对发动机气道内的三维流场进行数值模拟，得到了不同气门升程下详细的流场信息。通过流场分析，找到了进气道不合理的部位，提出了进气道改进优化措施，并再次进行了数值模拟计算，并进行优化前后的对比，达到内燃机的优化效果。
关键词：内燃机进气道 AVL—FIRE CFD 优化措施 仿真
（1）我们为什么要对内燃机的气道进行优化
这是一个值得深思熟虑的问题。进气道作为发动机进气系统的重要组成部分，其结构直接影响进入气缸的空气量、气体的速度分布及其湍流状况等，这些因素都直接关系到发动机的燃烧过程，从而影响发动机的经济性、动力性和排放性。因此，对发动机进气道内气体的流动特性进行分析对了解和研究发动机的工作性能是至关重要的。
传统进气道研发采用经验设计和稳流实验相结合的方法，研制周期长且较难得到理想方案，已不能适应现代高性能发动机研制工作的需要。在现代发动机的研发中，进气道的设计和进气道一气门一燃烧室的匹配变得十分重要。为获得良好的混合物质量和高燃烧率，新鲜充量的运动需要合适的宏观和微观结构：宏观结构包括缸内大尺度充气运动，如涡流和滚流；微观结构通常用湍流强度、湍流积分尺度和湍流时间尺度来度量，它们决定了火焰的传播速度。因此由进气过程产生、在进气门关闭时刻建立的缸内流场结构对着火燃烧前燃烧室内的流场结构具有重要影响，并影响后续的燃烧过程。在发动机产品的开发阶段，应用CFD能准确找出气道结构不合理的部位，进行改进优化。能够有效缩短设计周期，降低设计成本。所以对内燃机的进气道进行优化是很重要的。
