冰箱温控器的区别
尽管温控的外形不同，但一般只有两种的控制点，即分别控制冷冻或冷藏。WDF系列的（三
脚接线），都是控制冷藏温度的（即安装在冷藏室）；WPF系列（两脚接线）的都是控制冷
冻温度的（即冷柜使用）。WDF系列带“K”字母的是厚方块形，不带“K”的是薄方块形。
WDF“K”系列4与6分别接电源进线和温控出线，3接化霜加热器（温度补偿器）；不带“K”
的H接电源进线，C接温控出线，L接化霜加热器（温度补偿器）。
冰箱知识问与答。家电维修人员必懂！
冰箱知识问与答。
家电维修人员必懂！1、在使用冰箱时，冰箱箱体的两侧面发热?答：这是正常的。
冰箱在制冷时，是通过两侧面发热将冰箱内部的热量带走，以达到冰箱内部处于低温状态。
在夏季，环境温度本来就高，两侧板的温度会更高一点，有时可能高达55℃以上。
2、电冰箱外表面侧板为什么在大多数情况下一边热一边不是很热？答：因为冷凝器安装在冰箱的侧面，冷凝器的设计标准是在高温（如38℃）时两边散热，在多数情况下，环境温度低于38℃，此时仅一边散热即可，一边热一边不是很热说明该产品的散热效果很好。
3、怎样查冰箱的出厂日期？答：冰箱的出厂日期可以查看贴在冰箱后背下角的条形码，条形码总共是16位，从前往后数第4位表示为年，例如该数字为2那么表示该产品是2002年生产的，5-6位指月份，例如该数字是04，那么表示是该冰箱是4月份生产的，第7-8位表示日期，例如该数字是30那么表示该冰箱是30号生产的。
例如：美的冰箱条形码：K1420416A9220458，其各数字符号所表示的含义是：K14只的是该型号为BCD-191H，20416表示的是2002年4月16号生产的，0458表示的流水号。
4、在冬天，温控器应该如何调整？夏天里，温控器又应该如何调整？答：美的冰箱的温控器档位一般用数字（1~7）或是用弱、中、强来表示设定温度的高低。
数字越大温度越低，夏天要求调至1~3档，春秋天调至3~5档，冬天调至5~7档。
5、温度补偿开关在什么情况下才打开？答：此开关仅在环境温度低于10℃时打开，低于10℃时如果不打开，冰箱可能较长时间不启动，冷冻室温度偏高；高于10℃时（夏天），如果打开此开关，冰箱则可能开机时间过长，导致冷藏室结冰等现象。
6、冰箱的摆放位置有什么要求？答：放置电冰箱的室内环境应通风良好、干燥、灰尘少、顶部离天花板在50cm以上，左右两侧离其他物件20cm以上，使开箱门能作90º以上的转动。
放置电冰箱的地面要牢固，电冰箱要放平稳。

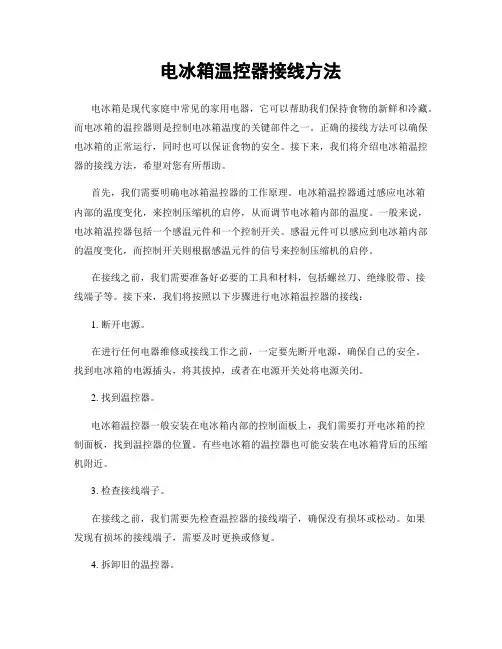

电冰箱温控器接线方法
电冰箱温控器接线方法电冰箱是现代家庭中常见的家用电器，它可以帮助我们保持食物的新鲜和冷藏。
而电冰箱的温控器则是控制电冰箱温度的关键部件之一。
正确的接线方法可以确保电冰箱的正常运行，同时也可以保证食物的安全。
接下来，我们将介绍电冰箱温控器的接线方法，希望对您有所帮助。
首先，我们需要明确电冰箱温控器的工作原理。
电冰箱温控器通过感应电冰箱内部的温度变化，来控制压缩机的启停，从而调节电冰箱内部的温度。
一般来说，电冰箱温控器包括一个感温元件和一个控制开关。
感温元件可以感应到电冰箱内部的温度变化，而控制开关则根据感温元件的信号来控制压缩机的启停。
在接线之前，我们需要准备好必要的工具和材料，包括螺丝刀、绝缘胶带、接线端子等。
接下来，我们将按照以下步骤进行电冰箱温控器的接线：1. 断开电源。
在进行任何电器维修或接线工作之前，一定要先断开电源，确保自己的安全。
找到电冰箱的电源插头，将其拔掉，或者在电源开关处将电源关闭。
2. 找到温控器。
电冰箱温控器一般安装在电冰箱内部的控制面板上，我们需要打开电冰箱的控制面板，找到温控器的位置。
有些电冰箱的温控器也可能安装在电冰箱背后的压缩机附近。
3. 检查接线端子。
在接线之前，我们需要先检查温控器的接线端子，确保没有损坏或松动。
如果发现有损坏的接线端子，需要及时更换或修复。
4. 拆卸旧的温控器。
使用螺丝刀将旧的温控器固定螺丝拧下，然后将温控器从接线端子上拆卸下来。
在拆卸的过程中，需要注意每根线的位置，以便后续的接线。
5. 连接新的温控器。
将新的温控器按照原来的接线方式连接到接线端子上。
一般来说，温控器的接线方式会在产品说明书或者温控器本身上有标识，可以根据标识来正确连接。
6. 测试温控器。
在接线完成后，需要进行温控器的测试。
可以将电源重新接通，然后观察温控器的工作状态，确保温控器可以正常感应温度变化，并控制压缩机的启停。
7. 固定温控器。
在测试通过后，需要将新的温控器固定在原来的位置上，使用螺丝刀将固定螺丝拧紧，确保温控器不会松动。
冰箱温控器调节正确的方法
冰箱温控器调节正确的方法冰箱温控器是用来调节冰箱内部的温度的重要装置。
正确使用和调节冰箱温控器可以确保食物的新鲜度和安全性，并延长冰箱的使用寿命。
下面是一些正确的调节方法：1. 初始设置：当新冰箱刚投入使用时，温控器通常已经设置为适当的温度。
然而，如果您怀疑温度不正确，您可以使用以下方法进行调节。
2. 温度选择：冰箱通常有一个温度调节器，可以通过旋转或按键来调节。
在调节温度之前，您需要了解您所要存储的食物的最佳温度范围。
通常，冰箱的温度范围为0摄氏度到5摄氏度，而冷冻室的温度范围通常为-15摄氏度到-18摄氏度。
3. 尝试和错误：您可以先将温控器调整到中间位置，等待几个小时，然后检查冰箱内的温度。
如果温度偏高或偏低，您可以逐步调整温控器并等待几个小时，直到达到所需的温度。
4. 使用温度计：如果您希望更准确地控制冰箱的温度，您可以使用一个室内温度计。
将温度计放置在冰箱中央的一个食物容器上，并等待几个小时来测量温度。
根据测量结果，您可以逐步调整温控器，直到达到所需的温度。
5. 避免频繁调节：一旦您达到所需的温度范围，您应该避免频繁调节温控器。
频繁的调节会使冰箱温度不稳定，从而影响食物的新鲜度和安全性。
6. 维护和清洁：定期清洁冰箱并保持冰箱周围的通风良好可以帮助保持温控器的正常工作。
确保温控器周围没有任何物体遮挡，并定期清洁冰箱的冷凝器和通风孔。
7. 注意外部温度：冰箱温控器调节与外部温度也有关系。
如果环境温度较高，冰箱可能需要更高的温度来保持食物的新鲜度。
相反，如果环境温度较低，冰箱可能需要较低的温度来保持恰当的冷藏。
总结起来，正确调节冰箱温控器的方法包括选择适当的温度范围，逐步调整温控器并等待几个小时来达到所需的温度，使用温度计进行更准确的测量，避免频繁调节温控器，保持冰箱的清洁和维护，以及注意外部温度的影响。
如果您的冰箱温度仍然无法达到所需的范围，或者出现其他问题，请咨询冰箱制造商或专业维修人员的帮助。
液晶显示电冰箱温控器的设计
毕业论文课题：液晶显示电冰箱温控器的设计专业学生姓名班级学号指导教师完成日期近些年来，家电领域产品变化、技术发展、更新换代之快简直令人目不暇接，但作为白色家电冰箱的变化似乎不大。
传统的电冰箱的冷藏室温控器旋钮一般有7个数字，这些数字并不表示冰箱内具体的温度值，而是表示所控制的温度档位。
数字越小，箱内温度越高。
随着人们的生活水平的提高，对冰箱的控制功能要求越来越高，这对电冰箱控制器提出了更高的要求，传统冰箱的温控器也就无法满足人们的需求了。
因此，能够实现精确控制温度、方便的设定和修改并且能够实时显示当前温度是非常重要的。
随着技术的发展，目前有些冰箱采用了电脑只能温控及LCD(或LED)箱门外温度显示。
所谓智能温控就是通过感温头精确感应，把冰箱内温度的变化传递给中央控制芯片，由芯片控制制冷系统使冰箱内温度达到显示屏上设定值，使用者只需要根据食物的种类不同设定不同的温度即可，以此达到最大的保鲜程度。
这里介绍一种电脑型电冰箱温控器的设计电路，使用16*2字符型带背光的液晶模组作显示，显得豪华、气派，具有时代气息。
关键字：电冰箱；温控器；单片机；LCDIn recent years, the products change , technology development ,quickness of renovation and upgrade in home appliance field make people feel dizzy ,but little change in white goods.The thermostat knob of traditional refrigerator freezer has 7 figures in general, these figures do not suggest a specific temperature within the refrigerator, but that the temperature of control gear. Lower the number, the higher the temperature inside. As people's living standards improve, refrigerators have become increasingly demanding control functions which put forward higher requirements of the controller ,the traditional refrigerator thermostat will not be able to meet the demands of the people. Therefore,it is very important to achieve precise temperature control, set and modify in real time easily and display the current temperature.With the development of technology, some refrigerator use computer intelligent temperature control and LCD (or LED) box outside temperature display. The so-called smart temperature control is induced by temperature sensor accuracy, the refrigerator temperature is passed to the central control chip, the chip to control the refrigeration system so that the refrigerator temperature reach the display settings . Users only need to set different temperatures based on the type of food in order to achieve the greatest degree of preservation.Here are a computer-based design of refrigerator thermostat circuit, which use 16 * 2 character LCD module with backlight for display, appears to luxury, style, flavor of the times.Keywords: refrigerator; temperature control; SCM; LCD摘要........................................................................ I ABSTRACT .................................................................... II 第一章引言.. (1)第二章总体设计方案 (2)2.1系统功能描述 (2)2.2系统总体结构 (2)第三章硬件系统的设计 (3)3.1微处理器（单片机） (3)3.2温度传感器DS18B20 (3)3.3显示电路设计 (4)3.4功能按键 (5)第四章系统的软件的设计 (6)4.1主程序流程框图 (6)4.2键扫子程序流程框图 (7)4.3数据采集子程序 (8)第五章仿真机的调试与运行 (10)5.1K EIL单片机模拟仿真调试软件的安装和启动 (10)5.2工程(P ROJECT)的建立 (10)5.3源文件的输入 (11)第六章总结与展望 (13)致谢 (14)附录 (15)参考资料 (26)第一章引言随着集成电路技术的发展，单片微型计算机的功能也不断增强，许多高性能的新型机种不断涌现出来。
冰箱温控器故障维修 .温控器灵敏度过高.doc
冰箱温控器故障维修 .温控器灵敏度过高冰箱温控器故障维修，故障现象：使电冰箱内温度低于预定温度时仍不能停机这种故障多数是由于温控器触点粘连或机构失灵、或感温囊内感温剂充注量过多、或温控器感温管安装夹松脱所造成。
1温控器触点粘连或动作机构失灵如电冰箱温度过低时，压缩机仍不停机，可将温控器调到停点，如仍不停机，则有可能是温控器触点粘连。
如能停机，则表明温控器动作机构失灵触点粘连可用小刀将触点撬开再用细纱布将触点表面磨光即可重新使用。
但若触点烧毁严重，则应更换新的温控$$对于动作机构失灵，则应更换新的温控器，因为失灵多为机件加工粗糙所致，既使暂时修好，也可能使用不久再出现故障。
更换温控器一定要1A重，最好更换相同规格的温控器，如没有，也应使更换温控器参数与原温控器相当接近，即感温控制特性相同或相近。
当不能正常控制电冰箱的启停时，尽量不要随便调整温控器上的温度设定值调节螺钉和差动调动螺钉，而应根据具体情况通过改变感温普的感温位置来解决。
如有些直冷式电冰箱感温管要用金属夹把感温管夹紧在冷藏室的蒸发器上，若不夹紧则动作不正常。
而有些间冷式电冰箱冷冻室温控器感温管上套有特制的塑料套管，起到阻尼作用，若丢失或随意去掉套管也会使控制失常。
2感温级内感温刘充注量过多检修时先将温控器感温管拆下，用螺丝刀把固定温控器盒的螺钉拧取下来，拔出温控器刻度旋钮，再用螺丝刀将盒内固定温控器的螺钉拧松取下，即可将温控器取出。
打开感温管封口。
缓慢放气减压或重新充入适量的感温剂。
重新充入感温剂如CFC-12燕汽，25℃时，充注压力为左右。
将半导体点温计的探头与感温管固定在一起，放入冰箱冷冻室进行温度控制动作试验。
如箱内温度已低于设定的温度，而温度调节旋钮的位置在弱冷处，压缩机仍然不停机，在机械结构完好的情况下，可能是由于感温剂充入偏多而使感温管内压力过高，可通过缓慢放气减压而使温度控制器动作。
若箱内温度还未达到设定的温度，而温度调节旋钮的位置在弱冷处，压缩机仍然不启动，则可能是感温剂充入盆偏少，而使感温管内压力过低，可通过缓慢充气加压而使温控器动作。
EK-20-2温控说明书
EK-20-2温控说明书
1、在电冰箱温控器上有0到4个档位或者是0到7个档位，其中0档是停机档，5到7是强制冷档，在这一档位上冰箱的压缩机就会呈现出不停机的状态。
2、电冰箱温控器上的数字越大，在冰箱内部它的温度也就越低，在春秋季节，我们调整温控器是一般是将温度器调制3档。
3、为了更好的达到食品保鲜和省电的目的，在夏季我们可将温控器调到1档或者是2档，在冬季将其调整为4档或者是5档。
4、在夏季进行电冰箱温控器调节时，需要将温控器调节到2到4档。
夏季档数调节过大会造成冰箱不停机，冰箱的内外温差大，更多的热量就会通过箱壁进入到冰箱的内部。
为了更好的保证冰箱的运行，就需要将冰箱的温控器调整的小一些，保持冰箱的压缩机有一定的开停比例。
5、在冬季调整电冰箱温控器时，需要将冰箱的温控器调大较大的位置，冰箱周围的温度低，冰箱的压缩机的停机时间相对较长，但是冰箱的冷冻室所负荷的温度达不到要求，所以在冬季可以选择将冰箱的温控器调整的稍大些，保证冰箱冷冻室中的温度。
6、冰箱周围的环境温度低于16摄氏度时，需要打开冰箱的电热补偿开关，它能保证冰箱冷冻室的负荷温度，同时也能防止温度过低导致温控器失灵。
冰箱温控器的原理图
冰箱温控器的原理图
我们可以绘制一个简单的冰箱温控器的原理图，如下所示：
```
_________
| |
Power --> | |
Supply | MCU | _______
| | | |
|_________|---| Relay |-- Compressor
|_______|
```
上面的原理图显示了一个基本的冰箱温控器的电气连接。
以下是一些说明：
1. 电源供应：冰箱的电源通过电源供应器提供。
2. MCU：主控单元（MCU）是冰箱温控器的核心部分。
它负
责监测和控制温度。
3. 继电器：继电器用于控制冰箱的压缩机。
根据所设定的温度，MCU会向继电器发送信号以打开或关闭压缩机。
4. 压缩机：压缩机是冰箱的关键部件，用于冷却和维持所设定的温度。
请注意，这只是一个简化的原理图，可能没有包括所有的细节
和元件。
实际的冰箱温控器可能有更多的组件和电路，用于更精确地控制和监测温度。
基于单片机控制的电冰箱温度控制器设计
基于单片机控制的电冰箱温度控制器设计一、设计思路随着人们生活水平的提高，家用电器越来越多，L电器电化智能化的要求也越来越高，本文主要研究在单片机的控制下将传统的机械温控器改成数字温控器，实现智能电子电冰箱的控制。
该电冰箱温度控制器的设计采用基于单片机控制的数字式温度控制方案。
具有温度设置和现场实时温度显示双重功能。
它的控制部分采用了AT89S52单片机，利用该单片机的高速计数器和多达8个比较器来实现精准的温度控制。
显示部分采用流行的LCD1602液晶显示模块，经过优化设计，它的显示效果更加清晰明了。
同时，为了实现温度显示的实时性，采用了DS18B20温度传感器，该温度传感器具有实时监测温度的快速响应能力，精度高，功耗小等特点。
本设计基于调制/解调器设计，实现了用户通过手机APP远程控制电冰箱的温度，方便快捷。
二、设计方案整个数字式控温系统分为数据采集、控制器和显示三个主要部分。
其中，数据采集部分包括温度传感器和电源电路两个主要部分，控制器部分包括单片机和控制电路两个部分，显示部分则使用了LCD液晶显示模块。
1、数据采集温度传感器是整个控温器的核心部件。
它的作用是实时监测冷藏室的温度，并将温度数据反馈给单片机。
本设计采用DS18B20数字式温度传感器，该传感器具有精度高、测量范围广、响应速度快、反应灵敏、稳定性好等优点，因此，在实现控温系统的过程中，采用DS18B20数字式温度传感器具有非常明显的优势。
2、控制器单片机控制系统是数字式控温器的核心部分。
本设计采用了AT89S52单片机，AT89S52是Atmel公司生产的51系列单片机中非常经典的产品，因其深受大多数用户的喜爱。
AT89S52单片机具有8位的数据总线和16位的地址总线，可执行各种运算，具有非常强的数据处理能力。
在本设计中，我们采用了AT89S52单片机的内部计数器和多个比较器来实现精准的温度控制。
3、显示整个数字式控温系统的显示部分采用了LCD1602液晶显示模块。
压缩式电冰箱的电气控制系统
2. 不同类型电冰箱冷冻室的温度各不相同。国际上对家 用电冰箱的等级均按冷冻室所能达到的最低温度来区 别，以星号作为标记。星号越多，表示可达到的制冷 温度越低。电冰箱分为五个星级，依次为一星级、二 星级、高二星级、三星级和四星级。
3. 单级压缩式制冷机是目前应用最广泛的制冷设备。它 利用制冷剂在制冷系统中经过压缩、冷凝、节流、蒸 发4个过程完成一个制冷循环，周而复始不断地将被 冷却物体的热量带走，从而获得低温，达到制冷的目 的。
10. 在压缩式电冰箱中，最常用的机械式温控器是感 温囊式的温控器，最常用的过载保护器是蝶形双 金属片式的。
11. 全自动化霜装置有3种形式: 基本自动化霜装置、 积算式自动化霜装置和全自动化霜装置。积算式自
动化霜装置的控制过程和所用的控制元件与基本自
动化霜控制相同，只是定时器连接的位置接在普通 温控器和电动机电路中间;全自动化霜装置则在积算 式基础上增加了双金属温控器和蒸发器化霜超热保 险。化霜过程中的化霜时间由化霜温控来控制。
活动七 箱内风扇电动机机组及照明灯
1. 风扇电动机机组 2. 箱内照明灯
活动八 家用电冰箱的典型电路
1. 直冷式单门电冰箱电路
(1) 具有过电流过温升保护装置的电路 (2) 具有PTC元件和内埋式保护继电器的 电路
(3) 具有全自动化霜控制的电路
2. 直冷式双门电冰箱电路
(1) 直冷式双门电冰箱电路之一
项目四 压缩式电冰箱的电气控制系统
电冰箱控制系统的主要作用，是根据 使用要求，自动控制制冷机的启动、运 行和停止，调节制冷剂的流量，并对制 冷机及其电气设备执行自动保护，以防 止发生事故。此外，还可实现最佳控制， 降低能耗，以提高制冷机运行的经济性。
活动一 电冰箱的电动机
冰箱温控器接线方法你值得拥有
冰箱温控器接线⽅法你值得拥有⼤家不妨留意⼀下冰箱温控器的线⼀般有3条线，颜⾊分别是黄⾊、⽩⾊、咖啡⾊。
⼀般来说H 接棕⾊线，它是电源的⽕线，L是灯的⽕线接灰⾊线，C是压缩机的⽕线接⽩⾊线。
⼀般H接供电端，C是接压缩机控制端,L时接温度补偿控制端。
下⾯⼩编就来为⼤家普及⼀下冰箱温控器接线⽅法.⼀、学会判断H、L、C端1、⼩编以上说的只是⼀般的⽅法，想要会判断就要⽤以下⽅法了。
温控器有的标出H.L.C英⽂符号,有的标出6.3.4数字符号,其对应关系为:H对应6,L对应3,C对应4 。
2、⾸先确定H端⼦:将温控器置在<OFF>位置,⽤万⽤表测量其中⼀个端⼦同另外两个端⼦不相通,该端⼦为H端⼦。
3、然后判断L.C端⼦:将温控器旋转到中间位置,在常温下,温控器三个端⼦均相通,然后放置在正常制冷的冰箱冷冻室,约过20分钟后取出,马上⽤万⽤表的任⼀表笔接已经确定的H端⼦,测量余下的两个端⼦,其中同H端⼦相通的则是L端⼦,不相通的则是C端⼦4、在直冷式电冰箱中接线⽅法如下:H端⼦接电源,L端⼦接温度补偿电路或门灯开关电路,C接压缩机过流保护器.⼆、冰箱温控器接线⽅法有时候我们会遇到这种问题：打开冰箱的冷藏室门，看见指⽰灯亮，单压缩机却不启动。
这样，我们⾸先可以怀疑温控器故障，然后拆下塑料盒，取出温控器，见该温控器有三个引线端⼦，如果均呈现电阻⽆穷⼤的情况，那么我们可以对照冰箱电路原理图测量1/c端开路，便试将1/c端短路后，压缩机⽴即启动运转，就可证实温控器损坏了，更换温控器后就可以继续使⽤了。
在对直冷式电冰箱更换温控器时，需要事先记录原温控器三个引线端的位置。
温控器三个接线端⼦之间的关系是，h与1之间为⼀个⼿动常闭开关，在正常情况下处在闭合状态，只有当温控器处在off位置时，内部出点才断开，1与c之间是真正的温度⾃动控制开关，由它负责感应冷藏室内的温度，并控制压缩机的启动与停⽌。
如果在维修中，记不起原温控器的接线时，可以通过三表测量来进⾏辨别，⾸先早出h端⼦，在常温下万⽤表的r*10w档，三个端⼦均应该在零欧姆档，将温控器置在off档，其中有⼀个端⼦与另两个端⼦阻值⽆穷⼤，则为H端⼦，那么另两个则是1和c端⼦，它们是温度控制开关，可以按照正常接线。
