倒车雷达工作原理及常见故障分析-(1)
可视化倒车雷达系统的工作原理
可视化倒车雷达系统的工作原理
可视倒车雷达总的来说就是在通常的倒车雷达基础上做了升级，添加了倒车可视功能，主要就是增加了显示器和摄像头号配件，当然硬件方面也做了相应的软件（主机板）也会随之发生改动，此种倒车雷达在倒车的时分能够更直观的反响显示倒车时车后的状况，摄像头收集到的是车后的实物图像，经过主机处理传输到安装在驾驶室内的液晶显示器上，让车后的现象尽收眼底，这样就极大的提高了倒车时的安全级别，大大的减少了由于倒车而发生的事端了，一起该种倒车雷达也有通常倒车雷达的功能——声响提示和车后障碍物间隔显示，这无疑是广阔车主们安全驾驶的首选用品。
此款可视雷达倒车系统其实就是在车尾（通常是挂车牌的上方）装一个车载摄像头，当汽车挂上倒挡时系统会主动启动，把尾部车载摄像头拍下的图画经过视频连接线，直接把车尾的现象传到车前的车载显示屏幕上，然后到达倒车安全的意图。
可视倒车雷达与可视化系统，最大差别在于：前者的摄像头得到的图画，会先传入到雷达主机里，处理好后，再传到显示器上，这样的优点是让显示器得到带有光条，数字的图画，并带有声响提示，来提示障碍物间隔，以提示驾驶者。
可视化系统则没有，而是直接把车后摄像头得到的画面传到车前显示器上，这样的优点是让驾驶者能更快地得到车后图画。
倒车雷达的原理及应用论文
倒车雷达的原理及应用论文1. 引言在现代社会，随着汽车数量的迅速增长，道路交通安全问题逐渐引起人们的关注。
特别是在倒车时，驾驶员的视线会受到很大限制，容易发生事故。
倒车雷达作为一种辅助驾驶系统，可以有效提高驾驶员在倒车时的安全性和便利性。
本文将介绍倒车雷达的原理以及其在实际应用中的重要性。
2. 倒车雷达的原理倒车雷达通过使用超声波传感器来检测车辆周围的障碍物，并向驾驶员发出警报信号。
其工作原理如下：•发射器：倒车雷达的发射器会发出一定频率的超声波信号。
•接收器：当超声波信号碰撞到障碍物后，会产生回波信号，接收器会接收到这些回波信号。
•计算：接收器会根据回波信号的时延和回波信号的强度，计算出障碍物与车辆的距离和位置。
•显示器：计算得出的距离和位置信息会通过显示器向驾驶员展示。
3. 倒车雷达的应用倒车雷达的应用广泛，主要体现在以下几个方面：3.1 提高驾驶安全性倒车雷达可以有效提高驾驶员在倒车时的安全性。
通过及时发出警报信号，驾驶员可以获得障碍物的存在并避免碰撞事故的发生。
特别是在夜间或复杂环境下，倒车雷达可以发挥重要的作用。
3.2 减少停车时间倒车雷达可以准确测量障碍物与车辆之间的距离，驾驶员可以根据这些信息进行精确的停车。
通过减少停车时间，倒车雷达提高了驾驶员的效率，提升了驾驶体验。
3.3 降低碰撞事故风险倒车雷达在停车场和狭窄空间中的应用尤为重要。
倒车雷达可以有效避免因驾驶员视线受限而发生的碰撞事故。
它可以帮助驾驶员在不同场景下更好地判断车辆与障碍物的距离，提前预警，降低碰撞风险。
3.4 辅助驾驶员操作倒车雷达可以提供可视化辅助，帮助驾驶员更好地掌握车辆与周围环境的关系。
通过显示器上的距离和位置信息，驾驶员可以更准确地操作车辆，避免与障碍物接触。
4. 倒车雷达的未来发展随着科技的不断进步，倒车雷达在未来有望得到更广泛的应用和进一步的提升。
以下是倒车雷达未来发展的几个趋势：•智能化：未来的倒车雷达将更加智能化，可以通过学习和感知来适应不同驾驶场景和驾驶员的需求。
汽车倒车雷达系统工作原理
汽车倒车雷达系统工作原理
汽车倒车雷达系统是一种智能化的辅助驾驶设备，它的主要作用
是在驾驶过程中，检测后方的障碍物和距离，并提示驾驶员。
汽车倒车雷达系统的工作原理如下：它通过车身后方的探头，向
后发出无线电磁波。
当这些波遇到后方的物体时，会产生回波并返回
到探头，通过探头将这些回波转化为电信号。
该系统接收到这些信号后，将信号处理并转化为数字信号，然后
通过中央处理器进行分析和计算，最终将计算出的结果显示在驾驶员
仪表盘或车载显示屏上。
常见的提示方式有声音提示和图像提示两种
方式。
当探测到后方有障碍物时，系统会用不同的信号声音提示驾驶员，有时还会显示图像，具体提示形式因不同车型和配置有所不同。
同时，障碍物离车辆越近，声音提示会越急促，以提醒驾驶员注意及时避让。
汽车倒车雷达系统是一种非常实用的车辆辅助设备，尤其是在倒
车时更为重要。
驾驶员应当注意，这一辅助设备无法完全替代人眼观察，仍需要人为的观察和判断。
安装和使用倒车雷达系统需要注意许多细节。
其中最重要的是定
期清洁探头，不要使用尖锐物体或者尖锐涂料直接清洁探头，避免影
响探头的检测能力。
同时，在使用过程中也要避免擦碰探头，以免受损，影响其准确性。
总之，安装倒车雷达系统可以让驾驶更为安全和便捷，但也需要认真安装使用和维护，避免不必要的损失。
红外倒车雷达原理
红外倒车雷达也被称为停车传感器或停车辅助装置。
它的工作原理主要基于红外线雷达的原理。
首先，倒车雷达设备会通过安装在汽车尾部的发射器向后方发射红外线。
红外线在遇到障碍物后会产生反射，反射的红外信号随后被安装在汽车尾部的感应器（也称作接收器）捕捉到。
接收到红外信号后，内部电路会计算从发射红外线到接收反射信号的时间差（即“时间延迟”）。
因为红外线在空气中的传播速度是已知的（光速），所以可以通过这个时间差来计算出障碍物距离汽车的距离。
然后，这个距离信息会被编码和输出到汽车的显示器上，或者以蜂鸣器的形式提供音频警告。
特定的距离阈值可以被设置为警告给驾驶员。
文艺就是红外线倒车雷达的简单原理。
但是要注意，虽然红外倒车雷达对于提升驾驶安全非常有帮助，但是它不能替代驾驶员的全方位注意力，也不能完全依赖这个设备去驾驶汽车。
任何时候，都需要驾驶员保持对周边环境的充分注意。
倒车雷达
倒车雷达全称叫“倒车防撞雷达”，也叫“泊车辅助装置”，是汽车泊车或者倒车时的安全辅助装置，由超声波传感器（俗称探头）、控制器和显示器（或蜂鸣器）等部分组成。
能以声音或者更为直观的显示告知驾驶员周围障碍物的情况，解除了驾驶员泊车、倒车和起动车辆时前后左右探视所引起的困扰，并帮助驾驶员扫除了视野死角和视线模糊的缺陷，提高驾驶的安全性。
倒车雷达又称泊车辅助系统，或称倒车电脑警示系统。
英文名称：Parking Distance Control英文简称：PDC国内品牌：雷兽、铁将军、亿车安、四创、蓝霹雳、安极星、豪迪、探路神、路标、固地、宝仕达、Linfor、二朗神、世博、德首、国邦、黑鹰、奇真等。
探测原理倒车雷达是根据蝙蝠在黑夜里高速飞行而不会与任何障碍物相撞的原理设计开发的。
探头装在后保险杠上，根据不同价格和品牌，探头有二、三、四、六、八只不等，分别管前后左右。
探头以45度角辐射，上下左右搜寻目标。
它最大的好处是能探索到那些低于保险杠而司机从后窗难以看见的障碍物，并报警，如花坛、蹲在车后玩耍的小孩等。
倒车雷达的显示器装在后视镜上，它不停地提醒司机车距后面物体还有多少距离，到危险距离时，蜂鸣器就开始鸣叫，让司机停车。
挡位杆挂入倒挡时，倒车雷达自动开始工作，测距范围达0.3到2.0米左右，故在停车时，对司机很实用。
倒车雷达就相当于超声波探头，从整体上来说超声波探头可以分为两大类：一是用电气方式产生超声波，其二是用机械方式产生超声波，鉴于目前较为常用的是压电式超声波发生器，它有两个电晶片和一个共振板，当两极外加脉冲信号，它的频率等于压电晶片的固有震荡频率时，压力晶片将会发生共振，并带动共振板振动，将机械的能转为电信号的这一过程，这就成了超声波探头的工作原理。
为了更好地研究超声波和利用起来，人们已经设计和制造出很多超声波发声器，超声波探头加以运用在使用汽车倒车雷达上。
这种原理用在一种非接触检测技术上，用于测距来说其计算简单,方便迅速,易于做到实时控制，距离准确度达到工业实用的要求。

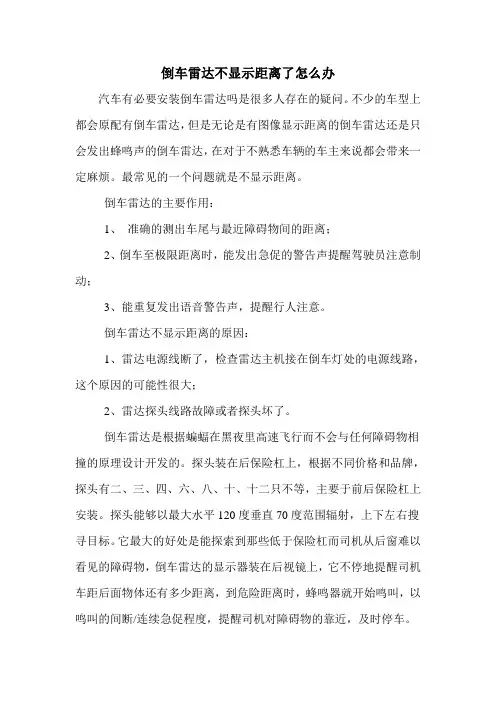

倒车雷达不显示距离了怎么办
倒车雷达不显示距离了怎么办
汽车有必要安装倒车雷达吗是很多人存在的疑问。
不少的车型上都会原配有倒车雷达，但是无论是有图像显示距离的倒车雷达还是只会发出蜂鸣声的倒车雷达，在对于不熟悉车辆的车主来说都会带来一定麻烦。
最常见的一个问题就是不显示距离。
倒车雷达的主要作用：
1、准确的测出车尾与最近障碍物间的距离；
2、倒车至极限距离时，能发出急促的警告声提醒驾驶员注意制动；
3、能重复发出语音警告声，提醒行人注意。
倒车雷达不显示距离的原因：
1、雷达电源线断了，检查雷达主机接在倒车灯处的电源线路，这个原因的可能性很大；
2、雷达探头线路故障或者探头坏了。
倒车雷达是根据蝙蝠在黑夜里高速飞行而不会与任何障碍物相撞的原理设计开发的。
探头装在后保险杠上，根据不同价格和品牌，探头有二、三、四、六、八、十、十二只不等，主要于前后保险杠上安装。
探头能够以最大水平120度垂直70度范围辐射，上下左右搜寻目标。
它最大的好处是能探索到那些低于保险杠而司机从后窗难以看见的障碍物，倒车雷达的显示器装在后视镜上，它不停地提醒司机车距后面物体还有多少距离，到危险距离时，蜂鸣器就开始鸣叫，以鸣叫的间断/连续急促程度，提醒司机对障碍物的靠近，及时停车。
以上就是给大家介绍的倒车雷达不显示距离怎么办，这是汽车安全用品小知识的一种。
希望今天给大家带来的介绍对大家消除倒车雷达的小故障有所帮助。
倒车雷达的原理
倒车雷达的原理
倒车雷达是一种利用超声波技术来实现车辆安全倒车的一种高
科技装置。
在安装倒车雷达时，可以在车后面安装超声波传感器，它有五个，每个都可以发射立体声音频。
当车辆倒车时，这些超声波传感器会发射出一系列轻微的振动，这些振动前进的时候会遇到障碍物上的壁面反射，从而返回给接收器。
从而，车辆倒车时，接收器可以接收到障碍物上反射回来超声波的信号，从而有效地判断出车辆与障碍物之间的距离，当距离越来越近时，接收器会同时发出警报，让司机有时间停止车辆，从而避免造成意外事故。
在这里，倒车雷达采用的是作为基础技术的超声波技术。
超声波是一种有限的声波，可以用来检测障碍物的位置，基本原理是发射超声波，并通过反射后返回的波来检测物体的距离。
该技术相比较传统的技术有很多优点，首先，它具有极高的精确度，可以以很高的精度测量车辆与障碍物之间的距离；其次，它可以在短时间内实现测量，可以极大地提高倒车的速度；最后，它的体积小，安装起来简单便捷，同时它的耗电量也很小，使用起来非常方便。
此外，在倒车雷达的系统中还采用了一个特殊的装置，即多目标检测装置，它的作用是可以同时对多个对象进行检测，一般以车后障碍物为主。
当车辆倒车时，可以实现软件中的多目标检测功能，从而提高了倒车雷达的精确度和可靠性，有效避免发生车祸。
总而言之，倒车雷达是一种通过超声波技术实现车辆安全倒车的科技装置，它采用有限的声波来检测障碍物的位置，安装起来简单便
捷，耗电量也很小，而且具有极高的精确度，可以以很高的精度测量车辆与障碍物之间的距离，有效地避免发生车祸事故，可以有效地提高倒车的安全性。
斯柯达明锐倒车雷达故障排除方法
斯柯达明锐倒车雷达故障排除方法斯柯达明锐是一款非常受欢迎的车型，而倒车雷达是它的一个重要的辅助功能。
然而，有时候倒车雷达可能会出现故障，这会影响到我们的行车安全。
今天我来和大家分享一些斯柯达明锐倒车雷达故障的排除方法，希望可以帮助到大家。
首先，当我们发现倒车雷达出现故障时，我们需要先仔细观察一下故障的表现。
倒车雷达可能会出现报警无法停止、没有声音提示、显示屏幕没有反应等情况。
根据不同的故障表现，我们可以采取不同的排除方法。
如果倒车雷达出现报警无法停止的情况，首先我们需要检查一下倒车雷达感应器是否遭到了干扰。
有时候灰尘、泥浆或者其他杂物可能会堵塞感应器，导致其无法正常工作。
这时候我们可以通过清洗感应器来解决问题。
另外，有时候也有可能是感应器传感线路出现了故障，这时候我们需要检查感应器的线路情况并进行修复。
如果出现没有声音提示的情况，我们首先需要检查一下车载电脑的设置是否正常。
有时候可能是由于设置不当导致了声音提示关闭，我们只需要重新设置一下就可以解决问题。
另外，如果重新设置后还是没有声音提示，那么可能是由于蜂鸣器出现了故障，这时候我们需要更换蜂鸣器来解决问题。
当显示屏幕没有反应时，首先需要检查一下倒车雷达的供电情况。
有时候可能是由于保险丝烧坏或者线路接触不良导致了供电故障，这时候我们需要检查并修复供电线路。
另外，有时候也有可能是显示屏幕本身出现了故障，这时候我们需要更换显示屏幕来解决问题。
除了以上的排除方法之外，我们还需要注意一些日常的维护保养工作，以减少倒车雷达出现故障的可能性。
首先，定期清洗倒车雷达感应器和显示屏幕，保持其表面的清洁。
其次，定期检查倒车雷达的线路和供电情况，确保其正常工作。
另外，在行车过程中也不要给倒车雷达感应器故意造成过大的冲击，以免导致其损坏。
总的来说，当斯柯达明锐倒车雷达出现故障时，我们需要先仔细观察故障表现，然后根据不同的情况采取相应的排除方法。
另外，日常的维护保养工作也是非常重要的，可以帮助我们减少倒车雷达出现故障的可能性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
倒车雷达工作原理及常见故障分析-(1)
————————————————————————————————作者：————————————————————————————————日期：
浅谈倒车雷达工作原理及常见故障分析
［摘要］本文简要的分析了超声波倒车雷达的原理，并对常见故障现象进行分析。
［关键词］倒车雷达、工作原理，超声波，故障分析
引言
倒车雷达又称泊车辅助系统，一般由超声波传感器（俗称探头）、控制器和显示器等部分组成，现在市场上的倒车雷达大多采用超声波测距原理，驾驶者在倒车时，启动倒车雷达，在控制器的控制下，由装置于车尾保险杠上的探头发送超声波，遇到障碍物，产生回波信号，传感器接收到回波信号后经控制器进行数据处理，判断出障碍物的位置，由显示器显示距离并发出警示信号，得到及时警示，从而使驾驶者倒车时做到心中有数，使倒车变得更轻松，预防事故的发生，保障行车安全.
一、工作原理
倒车雷达由超声波传感器(俗称探头),控制器和显示器(或蜂鸣器)等部分组成.倒车雷达一般采用超声波测距原理,在控制器的控制下由传感器发射超声波信号,当遇到障碍时,产生回波信号,传感器接收到回波信号后经控制器进行数据处理,判断出障碍物的位置,由显示器显示距离并发出其他警示信号.从而达到安全泊车的目地.
二、超声波工作原理:
利用超声传感器产生的超声波对车后发射,如在一定范围内碰到物体,就有一反射波返回发射源（超声传感器的表面）,主机利用发射波和反射波之间的延迟时间和声波速度就能测得距离。
[超声波信号发射]
当汽车处于倒车状态时,倒车雷达开始启动,控制器控制探头发射超声波信号后,再检测超声波的回波信号.超声波的发射是由控制器发射一串脉冲信号,经放大电路放大后,通过探头发射出去.
[超声波的接收]
当超声波发射完成后，控制器立即检测是否有经障碍物反射回来的超声波信号，通过主机上的滤波电路，并计算发射的时间，利用S=T*V/2就可以得出障碍物距离。
三、倒车雷达工作原理框图
MCU通过预定的程序设计，控制相应电子模拟开关驱动发射电路，使超声波传感器工作。
超声波回波信号通过专有的接收滤波放大电路进行处理后，由MCU的IO口对其进行检
测，当全部传感器工作完成后，由系统通过完通过特定的算法得出最近的距离，并驱动显示电路工作，来提醒驾驶者最近的障碍物距离及方位。
四、超声波传感器介绍
整个倒车系统的最核心部件，其作用是发出超声波及接收超声波。
影响其性能的主要参数有：外形尺寸与工作频率。
1.倒车雷达超声波传感器频率目前常用的有：40KHZ,48KHZ,58KHZ等等。
1.1 频率为40KHZ传感器侦测范围图
1.2.频率为48KHZ传感器侦测范围图
1.3.频率为58KHZ传感器侦测范围图
选用不同频率的传感器以满足不同车型的实际要求。
2.性能与高度、仰角关系
2.1倒车雷达的性能与传感器的安装高度、安装位置的保险杆仰角关系最为密切.
2.2由上述传感器的原始特性：可以了解到其基本侦测角度水平垂直的比值为2:1而且
约为120°:60°.
2.3水平探测角度的示意图
2.4垂直探测角度的示意图
由上图可知：相同安装高度，探测距离较远易照地
探测距离1000mm不照地探测距离1500mm照地
在对客户的实际运用上,一般而言不会希望地面上比较小的障碍物被侦测到或是在不平整的碎石头路面有“误动作”的发生.
高度520mm不照地高度450mm照地2.5克服照地的几种方案
2.5.1 提高探头的安装高度
⏹提高探头安装高度同时需考量保险杆造型
⏹建议在55cm~60cm
2.5.2 探头设计为上仰
2.5.3 采用频率更高的传感器
⏹垂直角度小，不易照地
⏹价格提高，不常用
通过以上各种解决措施可知：尽管解决不照地的设计方案有多种，但安装高度和保杆角度一般无法改变，又受成本的制约，通常采用提高探测器仰角的办法来满足其探测性能。
五、以LG-1为例，简要说明其维修原理
5.故障名:倒车雷达在倒车时不工作
5.1.1故障现象：
倒车时倒车雷达显示器无显示，蜂鸣器无提示音发出。
5.1.2故障原因：
①汽车电瓶电压不足；
②连接线束与控制器接触不良；
③连接线束与显示器接触不良；
④连接显示器到控制器的线束损坏；
⑤倒车雷达控制器损坏或倒车雷达显示器损坏
5.1.3故障诊断与排除：
①检查ACC及倒车灯电压是否在9—16V范围内，如小于此电压，请及时调整。
②检查车身线束与控制器连接是否牢靠，如连接正常时，用手触摸探头传感器时，会有轻微的震动感。
如没有，请检查控制器线束的供电端口电压是否正常。
③检查车身线束与显示器连接是否牢靠，如连接正常时，在通电的瞬间显示器上的LED灯会全部点亮大概1秒钟的时间，如没有此现象，请检查显示器线束的供电端口电压是否正常。
④如果显示器通电时能正常工作，且倒车时控制器所接的探头传感器有震动，但显示器无法显示倒车数据，请检查显示器到控制器间的连线是否正确连通，可使用万用表进行断路及短路测试。
⑤如经过上述检查后，仍无法排除故障，即可判断为控制器或显示器损坏。
可分别以好的部件进行替换，从而判断出正确的部件故障。
5.2故障名:倒车雷达误报 5.2.1故障现象：
倒车时达显示器始终显示固定的数字， 不会随着障碍物的远近变化而改变。
5.2.2故障原因：
①探头安装有误； ②探头连接线束损坏； ③探头或控制器损坏
5.2.3故障诊断与排除：
① 根据显示器的方向指示灯确定出相应的有故障的探头（左边指示灯亮时，代表左边两个探头探测到物体，右边指示灯亮时，代表右边两个探头探测到物体，而当左，右指示灯同时亮起时，则代表中间两个探头探测到物体），检查探头是否安装歪斜，如存在此现象请及时调整。
(如果显示数据一直为0.6或是0.7，则是探头方向装反，须将上下方向和左右方向进行对调)
② 使用万用表检查相应的探头到控制器的连接线束，是否有短路或是断路的现象
倒车雷达不
调整 异检查电瓶电压是检查连接线束与异常
更换连
异常更换连
使用好的部件，检查显示器到控检查连接线束与显短更换连控制更换控
更换显示器
正
正
正
正
显示器
全面改善吉利汽车质量
11 ③如经过上述检查后，仍无法排除故障，即可判断为控制器或探头本身损坏。
可以好的探头代替相应的存在问题的探头， 如还存在同样问题则可判断为控制器损坏。
倒车雷达误对调探头方向装反
如果显示数据一直为0.6或0.7，检查探
头是否方向装反 探头到控制器的短更换线
控制更换控
更换探头
使用好的部件，分安装正探头。
