【小初高学习]2018年中考物理总复习 第四板块 电与磁 第26课时 家庭电路 安全用电过中考
2018中考物理试题分类汇编专题32家庭电路与安全用电含解析

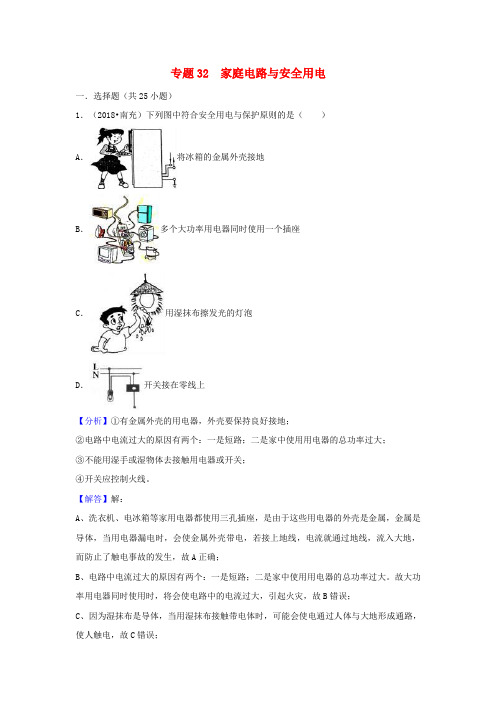

专题32 家庭电路与安全用电一．选择题（共25小题）1．（2018•南充）下列图中符合安全用电与保护原则的是（）A．将冰箱的金属外壳接地B．多个大功率用电器同时使用一个插座C．用湿抹布擦发光的灯泡D．开关接在零线上【分析】①有金属外壳的用电器，外壳要保持良好接地；②电路中电流过大的原因有两个：一是短路；二是家中使用用电器的总功率过大；③不能用湿手或湿物体去接触用电器或开关；④开关应控制火线。
【解答】解：A、洗衣机、电冰箱等家用电器都使用三孔插座，是由于这些用电器的外壳是金属，金属是导体，当用电器漏电时，会使金属外壳带电，若接上地线，电流就通过地线，流入大地，而防止了触电事故的发生，故A正确；B、电路中电流过大的原因有两个：一是短路；二是家中使用用电器的总功率过大。
故大功率用电器同时使用时，将会使电路中的电流过大，引起火灾，故B错误；C、因为湿抹布是导体，当用湿抹布接触带电体时，可能会使电源通过人体与大地形成通路，使人触电，故C错误；D、接灯时，火线首先接入开关，然后进入灯泡顶端的金属点；零线直接进入灯泡的螺旋套。
如果开关接在零线和灯泡之间，火线直接接在灯泡时，虽然断开开关，但是火线和灯泡相连，触及灯泡会发生触电事故。
所以开关要接在灯泡和火线之间，断开开关，切断火线，触及灯泡时更安全，故D错误。
故选：A。
2．（2018•天津）在使用图所示的插线板时发现：只有在开关闭合时，指示灯才能发光，插孔才可以提供工作电压：即使指示灯损坏，开关闭合时插孔也能提供工作电压。
下图中插线板电路连接符合上述现象及安全用电要求的是（）A．B． C．D．【分析】干路开关控制所有的用电器。
并联电路各用电器之间互不影响，串联电路的用电器互相影响。
【解答】解：插线板上的指示灯在开关闭合时会发光，插孔正常通电，说明开关同时控制灯泡和插座，灯泡和插座之间可能是串联，也可能是并联，如果两者并联，开关应该在干路上；如果指示灯损坏，开关闭合时插孔也能正常通电，说明灯泡和插座之间是并联的，开关接在灯泡、插座和火线之间控制火线使用更安全，故A正确；故选：A。
江西省中考物理 第26课时 家庭电路 安全用电课时作业
第26课时家庭电路安全用电基础强化1．(2017柳州)我国家庭电路电压是220 V，用电器的开关要安装在__________(选填“火线”“零线”或“地线”)上，如果家用电器或线路着火，__________(选填“不可”或“可以”)直接泼水灭火。
图12．(2017绥化)如图1是常用的一个插线板。
小华在使用中发现：插线板上的指示灯在开关断开时不发光，插孔不能提供工作电压；而在开关闭合时指示灯发光，插孔可以提供电压。
根据上述现象可知指示灯和开关是__________的(选填“串联”或“并联”)。
使用三角插头和三孔插座，目的是将用电器的金属外壳与__________相连，防止触电。
3．(2017长沙)下列关于家庭电路的说法正确的是 ( )A．家庭电路中各用电器都是串联在电路中的B．发生触电事故时，应首先切断电源再想办法施救C．控制用电器的开关应接在该用电器和零线之间D．当干路中的电流过大时，漏电保护器就会自动切断电路4．(2017鄂尔多斯二模)下图所示，在家庭电路中，电路的连接和操作正确的是( )5．(2017邵阳)关于生活用电，下列说法正确的是( )A．保险丝可以用钢丝来代替B．更换灯泡，搬动电器前不必断开电源开关C．多个大功率用电器可以同时用一个插座D．用试电笔辨别火线和零线，手应接触笔尾的金属体能力提升6．(2017河南二模)如图2所示的家庭电路中，灯泡标有“PZ220—40”字样，此时灯泡正常发光时，通过它的电流是__________A；过一会后灯泡突然熄灭，用试电笔接触A、B、C、D各点时氖管发光，接触E、F点时不发光，电路故障可能是__________；连接电路时，开关应连接火线，这样做的好处是________。
图27．(2017西宁)小明晚上做功课，把台灯插头插在书桌边的插座上，闭合台灯开关，发现台灯不亮。
为了找出故障原因，小明把台灯插头插入其他插座，发现台灯能正常发光，用测电笔插入书桌边的插座孔进行检查，发现其中一个孔能使测电笔的氖管发光。
《怎样用电才安全》家庭电路与安全用电PPT精品课件
2 【中考·自贡】某家庭电路的部分电路如图所示，其 中甲、乙两处分别装用电器和开关。对此电路，下列 说法正确的是( C ) A．火线上的熔丝应该改装到零线上 B．甲处应装用电器，乙处应装开关 C．当用电器功率增大时，通过熔丝的电流就增大 D．当熔丝熔断后，可以用铜丝代替
合作探究 知识点 4 避免触电
【解析】
A、根据P=UI，家庭电路中的电压是一定的，U=220V， 所以用电器总功率过大，电路中的总电流就会过大， 电流通过保险丝产生的热量就会更多，保险丝温度升 高而熔断，故A可能； B、如果保险丝的额定电流小于电路中的正常工作电 流，电流通过保险丝产生的热量多，保险丝会熔断， 故B可能； C、拉线开关中两根导线的线头相碰，使电路闭合， 用电器工作，不会使保险丝熔断，故C不可能； D、插头中的两根导线线头相碰，电路中发生短路， 导致电路中电流过大，保险丝熔断，故D可能。
过载容易引起导线、开关、插座等发热，会加速 绝缘材料老化或烧坏熔丝，甚至引发事故。 为了防止家庭电路的过载现象，应根据各种电器的 工作电流设计线路。对于空调、电取暖器、电热水 器等功率较大（一般指功率在1000W以上）的电器， 应采取独立供电的方式，即一条线路专供某一大功 率的用电器使用。
【例1】[ 中考·枣庄] 在生活中，我们有时会遇到以下
2 使用带有金属外壳的家用电器，其金属外壳必须 有接地线。你知道为仟么要有这样的规定吗？
解：如果家用电器的金属外壳没有接地线，当家用电器 漏电或因火线破损与外壳接触时，会使外壳带电， 这时人体接触外壳会发生触电。外壳接地后，即使 外壳带电，也会从接地线流走，人接触外壳就不会 触电。
3 你家里所有用电器若同时工作，电能表是否会超 负荷？如果超负荷，你建议采取什么措施解决这 个问题？
2018中考物理试题分类汇编专题32家庭电路与安全用电含解析
专题32 家庭电路与安全用电一．选择题（共25小题）1．（2018•南充）下列图中符合安全用电与保护原则的是（）A．将冰箱的金属外壳接地B．多个大功率用电器同时使用一个插座C．用湿抹布擦发光的灯泡D．开关接在零线上【分析】①有金属外壳的用电器，外壳要保持良好接地；②电路中电流过大的原因有两个：一是短路；二是家中使用用电器的总功率过大；③不能用湿手或湿物体去接触用电器或开关；④开关应控制火线。
【解答】解：A、洗衣机、电冰箱等家用电器都使用三孔插座，是由于这些用电器的外壳是金属，金属是导体，当用电器漏电时，会使金属外壳带电，若接上地线，电流就通过地线，流入大地，而防止了触电事故的发生，故A正确；B、电路中电流过大的原因有两个：一是短路；二是家中使用用电器的总功率过大。
故大功率用电器同时使用时，将会使电路中的电流过大，引起火灾，故B错误；C、因为湿抹布是导体，当用湿抹布接触带电体时，可能会使电通过人体与大地形成通路，使人触电，故C错误；D、接灯时，火线首先接入开关，然后进入灯泡顶端的金属点；零线直接进入灯泡的螺旋套。
如果开关接在零线和灯泡之间，火线直接接在灯泡时，虽然断开开关，但是火线和灯泡相连，触及灯泡会发生触电事故。
所以开关要接在灯泡和火线之间，断开开关，切断火线，触及灯泡时更安全，故D错误。
故选：A。
2．（2018•天津）在使用图所示的插线板时发现：只有在开关闭合时，指示灯才能发光，插孔才可以提供工作电压：即使指示灯损坏，开关闭合时插孔也能提供工作电压。
下图中插线板电路连接符合上述现象及安全用电要求的是（）A．B． C．D．【分析】干路开关控制所有的用电器。
并联电路各用电器之间互不影响，串联电路的用电器互相影响。
【解答】解：插线板上的指示灯在开关闭合时会发光，插孔正常通电，说明开关同时控制灯泡和插座，灯泡和插座之间可能是串联，也可能是并联，如果两者并联，开关应该在干路上；如果指示灯损坏，开关闭合时插孔也能正常通电，说明灯泡和插座之间是并联的，开关接在灯泡、插座和火线之间控制火线使用更安全，故A正确；故选：A。
【物理】中考总复习课件：第18章家庭电路与安全用电(共32张PPT)
（ C ）
用测电笔辨别火线与零线时，图1-18-2中正确的 （ D ）
操作方法是
A. ①②
B. ①③
C. ②④
D. ①④
3. 某家庭电路的部分情况如图1-18-3所示，下列说
法正确的是 （ C ）
A. 进户线分为火线和地线 B. 电能表的标定电流为20 A C. 空气开关有保险丝的功能 D. 电能表与空气开关是并联
3. 防触电： 直接 或_____ 间接 地触 触电是指由于跟地面不绝缘的人体_____ 火 线造成的. 摸到____ 注意：安全用电注意事项： ①开关接在火线上；②螺口灯头的螺旋接零线；③三 孔插座要接地线；④家用电器或线路着火，要先切断 电源，再用灭火器救火.⑤带有金属外壳的家用电器 要有接地线.
（3）开关：开关要控制用电器时，必须与用电器___ 串 联；各用电器与用电器之间要____ 并 联. 卡口 灯泡和_____ 螺口 灯泡两种类 （4）灯泡： 灯泡分为______ 型，螺口灯泡连接到家庭电路时，螺旋部分要接___ 零 线.
(5)插座: 插座分为_____ 两孔 插座和______ 三孔 插座两类，它
10. 电工维修电路有时需要带电操作，如图1-18-6所
示.以下操作不会发生触电事故的是 （ B ）
A. 甲站在绝缘凳上同时接触火线和零线
B. 乙站在绝缘凳上仅接触火线
C. 丙站在地上仅接触火线 D. 丁站在地上同时接触火线和零线
11. 根据表中所提供的数据，可以确定适宜制作保险
丝的是
金属 铅 铜
闭合后，不会引起空气开关“跳闸”的是 （D）
考点点拨：家庭电路中电流过大的原因有两个方面： 一是短路，即火线和零线直接相连，此时电路中有极 大电流通过；二是过载，即同时使用的用电器总功 率过大，导致干路上的电流超过额定值.无论是哪个 方面，由于电流过大，都会引起保险丝熔断或空气开
2018届中考物理总复习课件： 第30课时 家庭电路与安全用电课件
家庭电路
(2017·苏州)如图所示，按照家庭电路安全用电 的要求，电线接头B应接在___火_____线上，三线 插座的插孔___a_____(填字母)应与地线相连．
某家庭电路的部分电路如图所示，其中甲、乙两处 分别装用电器和开关．对此电路，下列说法正确的 是( C ) A．火线上的保险丝应该改装到零线上 B．甲处应装用电器，乙处应装开关 C．当用电器功率增大时，通过保险丝的电流就增大 D．当保险丝熔断后，可以用铜丝代替
导线编号
甲 乙 丙丁
导线横截面积 S/mm2 1.0 2.5 6 10
安全载流量 I/A
12 28 47 68
A.甲
B．乙
C．丙
D．丁
7．(2017·宁波)如图所示是家庭电路的示意图．下列说 法正确的是( D )
A．电能表示数的单位是千瓦 B．与开关S直接相连的导线a是零线 C．若在导线a和b之间接一个灯泡L1，则L1与L串联 D．若c处断开，将洗衣机插头插入插座，洗衣机虽能工 作但有安全隐患
5．(2017·烟台)如图所示是小明家的部分电路，他将
电饭煲的插头插入三孔插座后，正在烧水的电热水壶突
然停止工作，但电灯仍正常发光，拔出电饭煲的插头，
电热水壶仍不能工作，用试电笔分别测试插座的左、右
孔，氖管均发光．若电路中只有一处故障，则( C )
A．电热水壶所在电路的b、c间导线断路
B．插座的接地线断路
A．甲站在绝缘凳上同时接触火线和零线 B．乙站在绝缘凳上仅接触火线 C．丙站在地上仅接触火线 D．丁站在地上同时接触火线和零线
4．家庭电路中有时会出现这样的现象，原来各用电 器都在正常工作，当把手机充电器的插头插入插座时， 家里所有的用电器都停止了工作，其原因可能是 (B ) A．这个插座的火线和零线原来就相接触形成了短路 B．插头插入这个插座时，导致火线和零线相接触形 成了短路 C．插头与这个插座接触不良形成了断路 D．同时工作的用电器过多，导致干路电流过大，保 险开关跳闸
2018中考物理试题分类汇编专题32家庭电路与安全用电含解析20180809194
专题32 家庭电路与安全用电一．选择题（共25小题）1．（2018•南充）下列图中符合安全用电与保护原则的是（）A．将冰箱的金属外壳接地B．多个大功率用电器同时使用一个插座C．用湿抹布擦发光的灯泡D．开关接在零线上【分析】①有金属外壳的用电器，外壳要保持良好接地；②电路中电流过大的原因有两个：一是短路；二是家中使用用电器的总功率过大；③不能用湿手或湿物体去接触用电器或开关；④开关应控制火线。
【解答】解：A、洗衣机、电冰箱等家用电器都使用三孔插座，是由于这些用电器的外壳是金属，金属是导体，当用电器漏电时，会使金属外壳带电，若接上地线，电流就通过地线，流入大地，而防止了触电事故的发生，故A 正确；B、电路中电流过大的原因有两个：一是短路；二是家中使用用电器的总功率过大。
故大功率用电器同时使用时，将会使电路中的电流过大，引起火灾，故B错误；C、因为湿抹布是导体，当用湿抹布接触带电体时，可能会使电源通过人体与大地形成通路，使人触电，故C错误；D、接灯时，火线首先接入开关，然后进入灯泡顶端的金属点；零线直接进入灯泡的螺旋套。
如果开关接在零线和灯泡之间，火线直接接在灯泡时，虽然断开开关，但是火线和灯泡相连，触及灯泡会发生触电事故。
所以开关要接在灯泡和火线之间，断开开关，切断火线，触及灯泡时更安全，故D错误。
故选：A。
2．（2018•天津）在使用图所示的插线板时发现：只有在开关闭合时，指示灯才能发光，插孔才可以提供工作电压：即使指示灯损坏，开关闭合时插孔也能提供工作电压。
下图中插线板电路连接符合上述现象及安全用电要求的是（）A．B． C．D．【分析】干路开关控制所有的用电器。
并联电路各用电器之间互不影响，串联电路的用电器互相影响。
【解答】解：插线板上的指示灯在开关闭合时会发光，插孔正常通电，说明开关同时控制灯泡和插座，灯泡和插座之间可能是串联，也可能是并联，如果两者并联，开关应该在干路上；如果指示灯损坏，开关闭合时插孔也能正常通电，说明灯泡和插座之间是并联的，开关接在灯泡、插座和火线之间控制火线使用更安全，故A正确；故选：A。
2021年中考物理总复习第26课时：家庭电路 安全用电(附答案)
2021 全新版
第三板块 能量 第26课时 家庭电路 安全用电
CONTEN TS
目 录
过基础 课前小测
过易错 过考点 过中考过源自础一、家庭电路(11年9考，除2016、2010年外，每年都考) 1．组成：家庭电路由两根进户线、 __电__能_表____、总开关、保险装置、用电器、插 座、导线等组成，如图1所示。
图3
3．如果发生触电事故，要立即切__断__电__源____或 用干_燥______的木棒、竹棒挑开电源线，迅速使触 电人脱离电源。
注意 发生电火灾时，务必先切断电源，再泼水救 火。
4．安全用电原则：
(1)不接触低____压带电体，不靠高近____压带电
体；
电源开关
(2)更换灯泡、搬动电器前绝应缘断层开
图5
6．(2019许昌二模)如图6所示，甲、乙两个电 路中，开关闭合后，输电线都因为电流过大而燃 烧起来。甲图中电流过用大电是器因总为功率过大 __________________短__路引起的，乙图中电流过大 是因为______引起的。
的，U＝220
V，由I＝
P U
可知，电路中使用的用电器总
功率越大，电路中的总电流就越_大___，容易引起电线燃
烧，因此不要同时使用太多大功率的用电器。
小 温度
(2)短路：是火线和零线直接相连通造成的。
2．保险丝的作用：当通过保险丝的电流过大 时，它由于温度过高而切熔断断，______电路，以保 护用电器或人体。保险丝是用铅锑合金制作的， 电阻比较大，熔点比较低。禁止用铜丝、铁丝等 导线代替保险丝。
2．(2019长春改编)下列做法符合安全用电原
则的是
B
()
2018年全国中考物理真题专题汇编--家庭电路与安全用电
2018年全国中考物理真题专题汇编--家庭电路与安全用电一．选择题（共25小题）1．（2018•南充）下列图中符合安全用电与保护原则的是（）A．将冰箱的金属外壳接地B．多个大功率用电器同时使用一个插座C．用湿抹布擦发光的灯泡D．开关接在零线上【分析】①有金属外壳的用电器，外壳要保持良好接地；②电路中电流过大的原因有两个：一是短路；二是家中使用用电器的总功率过大；③不能用湿手或湿物体去接触用电器或开关；④开关应控制火线。
【解答】解：A、洗衣机、电冰箱等家用电器都使用三孔插座，是由于这些用电器的外壳是金属，金属是导体，当用电器漏电时，会使金属外壳带电，若接上地线，电流就通过地线，流入大地，而防止了触电事故的发生，故A正确；B、电路中电流过大的原因有两个：一是短路；二是家中使用用电器的总功率过大。
故大功率用电器同时使用时，将会使电路中的电流过大，引起火灾，故B 错误；C、因为湿抹布是导体，当用湿抹布接触带电体时，可能会使电源通过人体与大地形成通路，使人触电，故C错误；D、接灯时，火线首先接入开关，然后进入灯泡顶端的金属点；零线直接进入灯泡的螺旋套。
如果开关接在零线和灯泡之间，火线直接接在灯泡时，虽然断开开关，但是火线和灯泡相连，触及灯泡会发生触电事故。
所以开关要接在灯泡和火线之间，断开开关，切断火线，触及灯泡时更安全，故D错误。
故选：A。
2．（2018•天津）在使用图所示的插线板时发现：只有在开关闭合时，指示灯才能发光，插孔才可以提供工作电压：即使指示灯损坏，开关闭合时插孔也能提供工作电压。
下图中插线板电路连接符合上述现象及安全用电要求的是（）A．B．C．D．【分析】干路开关控制所有的用电器。
并联电路各用电器之间互不影响，串联电路的用电器互相影响。
【解答】解：插线板上的指示灯在开关闭合时会发光，插孔正常通电，说明开关同时控制灯泡和插座，灯泡和插座之间可能是串联，也可能是并联，如果两者并联，开关应该在干路上；如果指示灯损坏，开关闭合时插孔也能正常通电，说明灯泡和插座之间是并联的，开关接在灯泡、插座和火线之间控制火线使用更安全，故A正确；故选：A。
初中物理家庭电路课件
选择合适的断路器对于家庭电路的安全至关重要。
灯泡
灯泡是照明设备，通过电流在灯 丝中产生热量而发光。
灯泡的类型有很多种，如白炽灯 、荧光灯、LED灯等。每种灯泡 都有不同的发光效率、色温和寿
命等特点。
选择合适的灯泡对于照明效果和 节能都非常重要。
电灯开关
电灯开关是用来控制电灯亮灭 的设备，它通常安装在墙壁上 。
总结词
探究灯泡亮度和电流、电压 的关系
详细描述
通过改变灯泡两端的电压和 通过灯泡的电流，观察灯泡 亮度的变化，探究灯泡亮度 和电流、电压的关系。
实验器材
电源、开关、导线、灯泡、 滑动变阻器等。
步骤
连接电路，调节滑动变阻器 改变灯泡两端的电压和通过 灯泡的电流，观察灯泡亮度 的变化，记录数据并分析。
断路器的作用和原理探究实验
电灯开关有单控和双控两种类 型。单控开关只能控制一盏灯 ；双控开关可以控制两盏灯， 实现互锁功能。
选择合适的电灯开关对于照明 布局和控制都非常关键。
03
家庭电路的工作原理
电流的流动原理
电流的形成
电流是电荷在导体中的定 向移动，形成电流的基本 条件是导体两端存在电压 差。
电流的方向
电流的方向在金属导体中 是从负极流向正极，而在 电解液中则是从阳极流向 阴极。
功率和能量的转换原理
电功率的定义
电功率是指单位时间内消耗的电能，单位是瓦特。
电能的转换
电能可以转换为其他形式的能量，如热能、光能、机械能等。
功率与能量转换的关系
功率越大，能量转换的速率越快。在家庭电路中，电能转换为热能 、光能等，用于照明、加热等用途。
04
安全用电知识
安全用电的基本原则
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
教育精品学习资源
教育精品学习资源
第1部分 第四板块 第26课时
1．(2013)如图所示的做法符合安全用电原则的是( )
2．(2017广东)小明用两个单刀双掷开关、一个LED灯和若干导线，设计一个楼梯灯电
路，无论是楼上或楼下都可以任意开灯、关灯，既可以在楼下开灯到楼上关灯，又可以在楼
上开灯到楼下关灯，请你根据小明设计的意图，用笔画线代替导线完成如图10的电路。
图10
3．(2015)图11中甲是插线板，请将乙图的内部电路连接完整。要求：在开关断开时插
线板上的指示灯不发光，插孔不能提供工作电压；在开关闭合时指示灯发光，插孔可提供工
作电压；若指示灯损坏，开关闭合时插孔也能提供工作电压。
图11
4．(2014)请用笔画线代替导线在图12中连接家庭电路，要求开关控制螺口灯泡，三孔
插座直接接入电路。
教育精品学习资源
教育精品学习资源
图12
参考答案
1．C
2．如图2所示
图2
3．如图3所示
图3
4．如图4所示
图4
