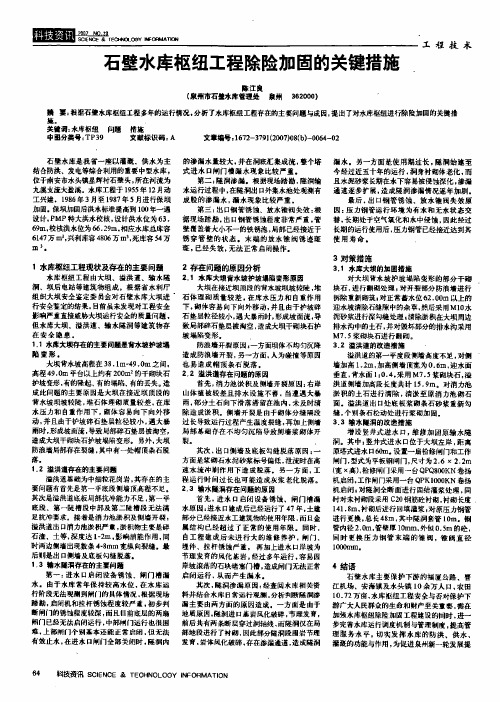

石壁水库枢纽工程除险加固的关键措施
2 .，水库大坝背水坡护坡场陷变形原因 大坝在接近坝顶段的背水坡坝坡较陡， 堆 石体理砌质t 较差， 在库水压力和 自重作用 下， 砌体容易向下向外移动， 并且由于护坡碎 石垫层粒径较小， 遇大暴雨时， 形成坡面流， 导 致局部碎石垫层被淘空 ， 造成大坝干砌块石护 坡塌陷变形。 防浪墙开裂原因‘ 一方面坝体不均匀沉降 陷 变形。 造成防浪墙开裂， 另一方面， 人为碰撞等原因 大坝背水坡高程在38 . 1m-49 .O 之间 m 也易造成帽顶条石脱落 。 高徨49.0m 平台以上约有200m2的千砌块石 2 .2 滋洪道存在问题的原因 护坡变形， 有的隆起、 有的塌陷、 有的丢失。 造 首先， 消力池淤积及侧墙开裂原因: 右岸 成此向题的主要原因是大坝在接近坝顶段的 山体植被较差且排水设施不善. 当遭遇大基 背水坡坝坡较陡， 堆石体理砌质t 较差， 在库 雨， 部分土石向下滑落滞留在池内， 未及时清 水压力和 自 重作用下 ， 砌体容易向下向外移 除造成淤积. 侧墙开裂是由于砌体分缝隔段 动. 并且由于护坡碎石垫层粒径较小 ， 遇大暴 过长导致运行过程产生温度裂缝， 再加上， A ll琦 雨时 ， 形成坡面流， 导致局部碎石垫层披淘空， 局部蓦础存在不均匀沉陷导致侧墙浆砌体开 造成大坝干砌块石护坡塌陷变形。另 大坝 外， 裂。 防浪墙局部存在裂缝， 其中有一处帽顶条石脱 其次， I 墙及底板勾缝脱落原因: 一 出口， 落。 方面是浆砌石水泥砂桨标号偏低， L 时在高 泄z 1. 2 滋游僧有 亦的 幸葱 问速水流冲刷作用下造成脱落。另一方面， 工 程运行时间过长也可能造成灰浆老化脱落。 要向题有首先是第一平M I I墙顶高程不足。 2 .3 输水随润存在问倾的原因 Ea f 其次是滋洪道It .板局部抗冲能力不足， 第一平 首先， 进水 口启闭设备锈蚀、闸门槽诵 底段、第一陡槽段中部及第二陡槽段无法满 水原因:进水口建成后 已经运行了47 年， 土建 足抗冲要求。接着是消力池淤积及侧墙开裂， 部分已经接近水工建筑物的使用年限 ， 而且金 滋洪道出口消力池淤积严重， 淤积物主要是碎 属结构 已经超过了正常的使用年限。同时， 石渣、士等， 深度达 卜2m, 影响消能作用， 同 自工程建成后未进行大的维修养护 ， 闸门， 时两边侧墙出现数条4-8mm宽纵向裂缝。最 埋件，拉杆锈蚀严重， 再加上进水 口岸坡为 后则是出口侧墙及底板勾缝脱落。 节理发育的风化基岩 ， 经过多年运行， 容易因 ， 抽水陡洞存在的主要问肠 .3 岸坡滚落的石块堵塞门僧 ， 造成闸门无法正常 第一 : 进水口启闭设备锈蚀 、闸门槽漏 启闭运行， 从而产生漏水。 水. 由于水库常年保持较高水位， 在水库运 其次 ， 陡洞渗漏原因: 经查阅水库相关资 行阶段无法观洲到闸门的具体情况， 根据现场 料并结合水库日常运行观测， 分析判断隧洞渗 踏勘 启闭机和拉杆锈蚀程度较严重， 初步判 漏主要由两方面的原因造成. 一方面是 由于 断闸门的锈蚀程度较深， 而且目前底层的两扁 地质原因.隧洞进口鉴岩风化破碎， 节理发育. 闸门已经无法启闭运行. 中部闸门运行也很困 前后共有两条断层穿过洞轴线， 而隧洞仅在局 难， 上部闸门个别墓本还能正常启闭. 但无法 部地段进行了衬砌， 因此部分隧洞段围岩节理 有效止水， 在进水口闸门全部哭闭时， 隧洞内 发育， 岩体风化破碎， 存在渗泥通道， 造成隧洞
水库除险加固工程内坡整治分部工程质量评定验收资料.
隆回县山泥冲水库除险加固工程内坡整治分部工程验收资料湖南湘达路桥建设有限公司2013年2月26日目录1、分部工程验收签证2、分部工程质量评定表3、分部工程开工报告4、单元工程质量评定水利水电工程注分部工程质量在施工单位质检部门自评的基础上，由监理单位复核其质量等级，报质量监督机构核备。
大型水利枢纽工程主体建筑物的分部工程质量，在施工单位自评、监理单位复核后，需报质量监督机构核定其质量等级。
CB15 分部（分项）工程开工申请表（承包[山泥冲]分开工C2号）人、监理机构、发包人、设代机构各1份。
JL03分部工程开工通知（监理[山泥冲]分开工C2号）1份。
CB33 验收申请表（承包[山泥冲]验报C2号）说明：本表一式份，由承包人填写。
监理机构审核后，随同审核意见，承包人、监理机构、发包人、设代机构各1份。
CB18 单元工程施工质量报验单（承包[山泥冲]质报C2-01号）说明：本表一式份，由承包人填写。
监理机构审签后，承包人2份、监理机构、发包人、各1份。
土方开挖单元工程质量评定表土方开挖单元工程质量评定表水利水电工程土方开挖单元工程质量评定表CB18 单元工程施工质量报验单（承包[山泥冲]质报C2-02号）说明：本表一式份，由承包人填写。
监理机构审签后，承包人2份、监理机构、发包人、各1份。
水利水电工程土方回填单元工程质量评定表堤2。
CB18 单元工程施工质量报验单（承包[山泥冲]质报C2-03号）说明：本表一式份，由承包人填写。
监理机构审签后，承包人2份、监理机构、发包人、各1份。
水利水电工程混凝土浇筑开仓报审表水利水电工程水利水电工程水利水电工程CB18 单元工程施工质量报验单（承包[山泥冲]质报C2-04号）水利水电工程CB18 单元工程施工质量报验单（承包[山泥冲]质报C2-05号）说明：本表一式份，由承包人填写。
监理机构审签后，承包人2份、监理机构、发包人、各1份。
水利水电工程混凝土预制块工序质量评定表水利水电工程浆砌预制块单元工程质量检验评定表CB18 单元工程施工质量报验单（承包[山泥冲]质报C2-06号）合同名称：隆回县山泥冲水库除险加固工程合同编号：2011-LHSKJG-C2说明：本表一式份，由承包人填写。
六枝旧院水库导流兼取水隧洞开挖中的不良地质处理
六枝旧院水库导流兼取水隧洞开挖中的不良地质处理
童绥福
【期刊名称】《陕西水利》
【年(卷),期】2016(000)0z1
【摘要】本文针对六支旧院水库导流兼取水隧洞在不良地质条件上进行开挖施工中存在的问题,分析了对不良地质导致问题的处理方法和处理技术,以期为相关建设者提供一些理论依据.
【总页数】2页(P77-78)
【作者】童绥福
【作者单位】贵州水利实业有限公司贵州贵阳 550000
【正文语种】中文
【中图分类】TV544
【相关文献】
1.六枝特区旧院水库导流、放空兼取水隧洞设计 [J], 胡玥
2.隧洞工程开挖及不良地质带的处理施工工艺分析——六枝特区旧院水库工程实例[J], 杨仕发
3.旧院水库工程导流放空兼取水隧洞设计 [J], 吴春占
4.宜良县海马箐水库导流、输水泄洪隧洞工程开挖中的问题及处理措施 [J], 奉丽玲;姜泽侯;韩春秀;胡瑛;张玮
5.白石洞水库至金井水厂管线工程隧洞钻爆开挖不良地质围岩的应急处理 [J], 刘义中;王铭志
因版权原因，仅展示原文概要，查看原文内容请购买。
平南县东平水库工程地质勘察报告之欧阳德创编
平南县东平水库大坝安全评价工程地质勘察报告********设计院2011年3月平南县东平水库大坝安全评价工程地质勘察报告勘测设计单位：勘测设计资质：勘测设计证号：院长：项目负责人：批准：核定：审查：校核：编写：目录3工程地质勘察与评价13.1前期勘察工作成果13.2本次安全评价地质勘察23.3区域地质概况33.3.1 地形地貌33.3.2 地层岩性43.3.3 地质构造与地震43.3.4 水文地质53.4库区地质概况53.5工程区地质概况63.5.1 地形地貌63.5.2 地层岩性63.5.3 地质构造73.5.4 水文地质条件83.5.5 岩体风化特征83.5.6 近坝库岸稳定83.6坝体填筑质量与评价93.6.1 试验成果统计93.6.2 坝体土工程地质特征与评价113.6.3 坝体渗透性分析与评价123.6.4 坝体土安全复核参数建议值15 3.7坝基和坝肩工程地质条件与评价163.7.1 坝基和坝肩工程地质特征163.7.2 坝基和坝肩渗透性分析与评价173.7.3 坝基和坝肩安全复核参数建议值17 3.8溢洪道工程地质条件与评价183.9输水建筑物工程地质条件与评价19 3.10结论与建议203.10.1 结论203.10.2 建议213工程地质勘察与评价3.1前期勘察工作成果东平水库位于平南县丹竹圩以北15.0km的东平村附近秦川河上，地理坐标东经110°30′18″，北纬23°33′09″。
坝址距平南县城35.0km，有公路通丹竹圩，简易公路抵达坝区，交通还算是比较方便。
水库建设经过：东平水库于1956年开始兴建，1958年建成投产，当时设计为浆砌石重力坝，因坝区地质条件不好改为土石混合坝，坝高32.2m。
由于坝内涵管发生过事故且大坝达不到洪水校核的规范要求，以及灌溉标准偏低等多种原因。
后于1965年戴帽加高至84.60m，坝高36.0m，顶宽1.7m。
经洪水复核，坝顶高程仍不够，且坝顶厚度偏小。
2020年(建筑工程设计)某水库加固工程施工组织设计方案
（建筑工程设计）某水库加固工程施工组织设计方案施工组织设计1概述1.1工程概述××水库位于××镇，距市区26km，拦截长江一级支流府河的漂水东支，是一座以灌溉、防洪为主，兼有发电、养殖、城镇供水等综合效益的大（II）型水库。
水库承雨面积450km2，原总库容2.748亿m3，本次复核总库容2.408亿m3。
水库枢纽工程由一座主坝、六座副坝、挡坝、溢洪道、发电洞和输水洞组成。
主体工程除险加固分为挡水建筑物加固、泄水建筑物加固、引水建筑物加固及坝区防汛公路建设。
挡水建筑物加固包括主坝、一副坝、孙家湾副坝、挡坝；泄水建筑物加固包括溢洪道加固；引水建筑物加固包括东灌溉洞加固、新建西灌溉洞；交通工程；还包括相应的金属结构安装以及临时工程。
除险加固主要工程项目有主坝坝顶修混凝土路面，上游坝坡混凝土护坡，下游坝坡植草皮及修排水沟；一副坝坝顶加高，上游护坡、外坡导渗；孙家湾副坝斜墙粘土填筑，坝顶加高；溢洪道改建；东灌溉洞加固、进水口改建、设置检修和工作闸门；新建西灌溉洞；修建防汛公路；闸门及埋件的安装。
招标文件要求，本工程开工日期为2003年10月1日，完工日期为2004年9月30日，溢洪道改造、东灌溉洞加固、西灌溉洞新建工程要求完工日期为2004年3月31日。
我公司计划开工日期为2003年10月1日，完工日期为2004年8月25日，比招标文件要求工期提前36天。
1.2水文、气象条件××水库位于湖北省水文气象分区第IV区，本流域气候带有南北过渡特征，受季风影响，雨季较迟，多集中在6~8月间，其降雨量占全年的56%，且多以暴雨出现，年降雨量614mm~1344mm，多年平均降雨量975mm，多年平均径流深350mm。
年平均相对湿度81.4%，多年平均气温15.7℃，极端最高气温42.5℃，极端最低气温-15℃。
年平均风速为2m/s，最大风力可达10级。
1.3地形、地质条件××水库的控制河流漂水位于东径113º15′~113º45′，北纬31º40′~32º10′发源于桐柏山南麓，流域面积1109km2，河流长度76km。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
黟县东方红水库除险加固工程导流隧洞工程地质分析与研究
1工程概况
东方红水库位于安徽省黟县境内新安江水系横江二级支流东亭河上，是一座
以灌溉、防洪为主，结合发电、养殖和旅游等综合利用的水利枢纽工程。水库总
库容2445万m3，设计灌溉面积4.5万亩；枢纽工程规模属重要的中型水库。枢
纽工程建筑物拦河大坝坝顶高程296.96m，最大坝高29.96m，坝顶长度114m。
水库除险加固施工需要导流，须在大坝左岸山体新开一条导流隧洞，并将导
流隧洞在导流任务完成后改造成为水库的放水底孔。
该导流隧洞进口位于大坝左岸上游35m处，进口底高程272.0m，出口位于
大坝下游54m处，出口底高程268.0m，全长134.0m，洞径宽3.0m，高4.0m，
洞型为城门型。
2导流隧洞工程地质条件及评价
2.1地形地貌
导流隧洞位于大坝左岸，进口距大坝约35m，出口位于大坝下游54m，该段
河谷狭窄，河床宽约30m左右，隧洞线通过山体雄厚，山峰连绵，山坡陡峻，
坡度一般为50o ~55o，山坡被地质构造切割作用受到剥蚀后，形成凹沟与山脊相
间的微地貌形态。导流隧洞进口段山坡坡度45~50o，出口段山坡坡度较缓。出
口段及明渠轴线与河流方向小角度相交，顺畅协调。
2.2地层岩性
导流隧洞穿过的地层为震旦系休宁组青灰色硅质化砂岩，具有变质重结晶结
构，见有斑点状颗粒，厚层块状构造，岩石性质硬脆，一般层理不明显，局部见
有不规则微层理。岩层产状为N20o~25oE,NW∠30~45o，层理弯曲、扭曲，产状
变化较大。层面结合紧密，可视为整体块状。隧洞线所穿过的岩性单一，基本上
为同一岩性，局部可能会有3~5cm宽白色石英脉。该种岩石（新鲜完整）的饱
和抗压强度约为121~135MPa。
2.3地质构造
导流隧洞通过地段褶皱构造在坝下游30~40m处可见一小的宽缓背斜，轴向
NE，向SW倾伏。背斜两翼的倾角皆较缓，两翼的产状由N20oE，NW∠30o，
变为N50oW, SW∠35o，其形态已被断裂构造破坏。导流隧洞在下游直线段的末
端穿过此背斜。尽管岩层产状与此直段洞线相平行，但由于层面结合紧密，整体
性很好，不会影响洞室稳定。
导流隧洞工程区除上述小断层和裂隙密集带外，裂隙很发育，主要有3组。
①组产状N70~80oW，NE或SW∠80~90o，裂面平直规则，地表宽度3~5mm，
一般呈张开夹泥，单条长5~15m，当多条断续延伸时则很长。本组是工程区最发
育的一组，大裂隙间距约1~1.5m，略具等距性。本组裂隙与导流隧洞上游直线
段轴线交角甚小，对导流隧洞上游直线段及弧形弯段洞室不利，会造成洞壁破碎
不规则。②组产状N60~70oE，SE∠70~75o，裂面平直规则，长度5~8m。③组
产状N50~60oW，SW∠60~70o，裂面较规则，微张夹泥膜，长度5~7m。本组裂
隙数量少，与导流洞上游直线段亦交角甚小与①组相交切处加剧了岩体的破碎。
④组产状N20~30oE，NW∠60~75o，裂面平直规则，闭合~微张，单条长度3~5m，
本组裂隙一般短小，分布数量较少，偶尔与①组组合将岩体切割成菱形、四边形
块体。
在导流隧洞进出口处附近见有少量分布，一般都不规则，形态弯折，大多数
张开3~5mm，夹泥膜，阴雨天渗水明显。以上几组裂隙被卸荷裂隙切割后，特
别在明开段会造成局部不稳定，施工时要注意观察，发现问题及时处理。
2.4岩石风化程度及透水性
岩石风化程度与岩石特性及抗风化能力有关。根据地质测绘观察，导流隧洞
进口地段分布的岩石为蚀变的灰黄色、青灰色石英砂岩，硅质胶结，性质较硬脆，
抗风化能力较强，但由于构造裂隙很发育故局部风化强烈。根据隧洞进口附近
288.6~291.5m高程开出的基岩平台和陡壁推测该处弱风化下限埋深3.5~4.0m，
微风化下限埋深6~7m。进口明渠段位于强~弱风化层内。进口洞脸和两侧壁已
位于微风化~新鲜岩层内。隧洞出口附近及明渠段已有较大面积的基岩出露，皆
为微风化~新鲜石英砂岩。
导流隧洞工程区由于山坡陡峻，岩石中裂隙很发育，故山坡基岩裂隙水排泄
较通畅，阴雨天及雨后渗水强烈。根据建库前地质资料及近期地质测绘观察，推
测透水率q≤1Lu的上限埋深约为13.0m以下，在上游明渠至桩号0+005m段为弱
透水，0+005~0+120m段为微透水，0+120m以下至出口明渠段弱透水。该导流
隧洞区地下水活动程度轻微至中等，施工时沿岩体裂隙面会有渗水、滴水现象。
大部分洞段可能较为干燥。
2.5导流隧洞围岩分类及弹性抗力系数
导流隧洞进口明渠段位于裂隙很发育的岩体，地表强风化破碎，有松散坡积
层覆盖，估计厚度3~4m，对明渠边坡稳定不利，应加以清除。明渠两侧边坡为
岩质边坡，但由于裂隙很发育，故边坡稳定性差，应放缓坡度，建议坡度小于
60o。
2.6导流隧洞工程地质条件评价及处理建议
上游进口明渠两侧边坡上部有坡积石渣及碎屑，应加以清除。边坡下部及坡
脚为岩质边坡，但NWW向裂隙和N20~35oE向裂隙很发育，造成边坡稳定性较
差，工程地质条件属于不良的，而且在可选地段地质条件都同样不良，故只有采
取加固措施。建议采取挂网喷锚处理。
桩号0+000~0+020m段岩性为变质硅化砂岩，性质硬脆，微风化~新鲜，有
f5断层带通过，而且有N70oW的裂隙组很发育，将岩石切成板片状，造成洞壁
和闸门井壁不稳定，会有脱片现象，工程地质条件较差，需要全面衬砌支护。建
议闸门井向后移5~6m，可基本避开f5断层。
桩号0+020~0+080m段为弧形弯段，岩性仍为变质硅质化砂岩，岩石新鲜。
本段洞室埋深为24~50m，无断层破碎带通过，但有较多的裂隙带和裂隙密集带，
密集处5~10条/m，稀疏处1~3条/m，裂隙较规则，将岩石切成板片状。工程地
质条件一般较好，洞壁稳定，局部较差，洞壁不平整，常有脱邦掉块产生，需全
断面支护处理。
桩号0+080~0+134m段为下游直段，洞室埋深由32m渐变为6m，岩性仍为
变质硅质化石英砂岩，性质硬脆，微风化~新鲜。本段为宽缓的小背斜，岩层产
状不稳定，有较大变化。无断层带通过，有2条裂隙密集带Lm3、Lm6和大量
的N70oW，SW或NE∠80~85o的裂隙，与洞轴线交角大，对洞壁影响很小。工
程地质条件较好，洞壁稳定，可采取一般支护处理，局部裂隙密集带可能会造成
洞壁不规则，掉块不稳定，应采取挂网喷锚处理。
下游出口明渠边坡为岩质边坡，岩石微风化，地质构造f1和f4小断层对边
坡稳定影响较小，工程地质条件良好，建议边坡坡度75o左右。
导流隧洞进口明渠段及进洞口位置选择根据地形和地质条件已没有较大的
变动范围，确定现在的位置基本合理。f5小断层对闸门井壁稳定有一定的影响，
故建议将闸门井后移5~6m，可基本避开该断层。隧洞线通过弧形转弯后再接下
游直段，其方向与主要地质构造线方向逐渐近正交，也是很合理的，无需再做调
整。综合而言导流洞线选择合理。下游出口明渠方向与下游河床方向也一致顺畅。
