W-3、W-4微水说明书

合集下载

WMT多喷水流计系列产品说明书

WMT多喷水流计系列产品说明书

The Series WMT Multi-Jet Water Meters are ideal for commercial and industrial applications. The multi-jet design allows simplicity and accuracy with wide flow ranges, even in low flow applications. The meter is designed for long service life and relatively maintenance-free operation, even under adverse conditions. The magnetically driven, hermetically sealed register will not leak or fog and is completely separated from the water. The reed switch is activated by a magnet on the dial which is directly proportional to the flow rate. The output is perfect for remote monitoring of flow rate or flow totalization and can interface with PLC’s, counters, data loggers, and SCADA systems.
20
WMT-A-C-03-1 3/4˝
3/4˝ NPT
0.25
1-22
22
WMT-A-C-04-1 1˝
1˝ NPT

(整理)GDWS-ⅠSF6微水测量仪说明书V30-12-31.

(整理)GDWS-ⅠSF6微水测量仪说明书V30-12-31.

GDWS-ISF6 微水测量仪产品操作手册武汉国电西高电气有限公司尊敬的用户:感谢您购买本公司GDWS-I SF6微水测量仪。

在您初次使用该产品前,请您详细地阅读本使用说明书,将可帮助您熟练地使用本仪器。

我们的宗旨是不断地改进和完善公司的产品,如果您有不清楚之处,请与公司售后服务部联络,我们会尽快给您答复。

注意事项●使用产品时,请按说明书规范操作●未经允许,请勿开启仪器,这会影响产品的保修。

自行拆卸厂方概不负责。

●存放保管本仪器时,应注意环境温度和湿度,放在干燥通风的地方为宜,要防尘、防潮、防震、防酸碱及腐蚀气体。

●仪器运输时应避免雨水浸蚀,严防碰撞和坠落。

本手册内容如有更改,恕不通告。

没有武汉国电西高电气有限公司的书面许可,本手册任何部分都不许以任何(电子的或机械的)形式、方法或以任何目的而进行传播。

目录一、仪器介绍 (4)二、屏幕菜单介绍 (5)三、现场测试 (7)四、注意事项及常见问题 (8)五、售后服务 (9)六、仪器应用领域 (10)附录一、仪器校准 (11)GDWS-I SF6微水测量仪一、仪器介绍1.仪器简介GDWS-I SF6微水测量仪是目前湿度测量的精品级换代产品。

它从内核到外观都体现了先进科技及超前设计,该产品是由本公司高级工程师与高校技术力量联合研制而成,是替代进口仪器的首推产品,得到广大专家及用户的认可。

GDWS-I SF6微水测量仪引进芬兰维萨拉高精度、高稳定性的湿度传感器,具有准确度高、重复性好、测试速度快、漂移小等优点,广泛用于变电站SF6开关气体微水及制氢站、氢冷发电机组氢气微水的精密、快速检测,也可用于冶金、化纤、石化等行业特殊气体的微水检测。

2.仪器特性零点自动校准先进的探头保护功能全程曲线跟踪修正操作简单、携带方便独特的大屏显示抗污染、抗干扰独有的超大储存功能重复性好、响应速度快首创曲线显示灵敏度高、稳定性好首创的电量显示自动换算至20℃时标准值3.技术指标测量范围:-80℃~+20℃精度:≤1℃分辨率: 0.1℃或1PPm响应时间: 露点在+20℃~-20℃时, ≤1min;-20℃~-40℃时, ≤3min;-40℃~-60℃时, ≤8min;工作电源:220V 交直流两用,充电一次可使用8小时操作环境:温度:-20℃~+60℃相对湿度:0 ~95%压力:≤1.0Mpa体积重量:体积300×220×130mm;重量4kg二、屏幕菜单介绍打开电源出现如下菜单:图-1打开电源后出现图-1界面,仪器处于测量一栏,测量结束后,可按,根据提示屏幕操作即可。

WZQ-3微机自动准同期装置使用说明书

WZQ-3微机自动准同期装置使用说明书

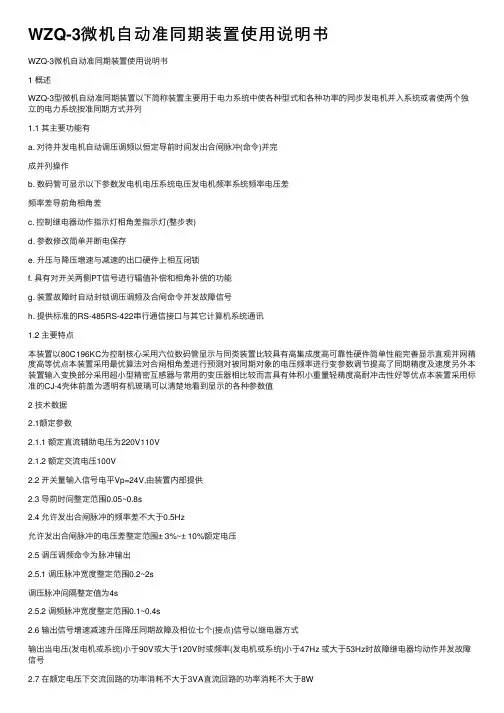

WZQ-3微机⾃动准同期装置使⽤说明书WZQ-3微机⾃动准同期装置使⽤说明书1 概述WZQ-3型微机⾃动准同期装置以下简称装置主要⽤于电⼒系统中使各种型式和各种功率的同步发电机并⼊系统或者使两个独⽴的电⼒系统按准同期⽅式并列1.1 其主要功能有a. 对待并发电机⾃动调压调频以恒定导前时间发出合闸脉冲(命令)并完成并列操作b. 数码管可显⽰以下参数发电机电压系统电压发电机频率系统频率电压差频率差导前⾓相⾓差c. 控制继电器动作指⽰灯相⾓差指⽰灯(整步表)d. 参数修改简单并断电保存e. 升压与降压增速与减速的出⼝硬件上相互闭锁f. 具有对开关两侧PT信号进⾏辐值补偿和相⾓补偿的功能g. 装置故障时⾃动封锁调压调频及合闸命令并发故障信号h. 提供标准的RS-485RS-422串⾏通信接⼝与其它计算机系统通讯1.2 主要特点本装置以80C196KC为控制核⼼采⽤六位数码管显⽰与同类装置⽐较具有⾼集成度⾼可靠性硬件简单性能完善显⽰直观并⽹精度⾼等优点本装置采⽤最优算法对合闸相⾓差进⾏预测对被同期对象的电压频率进⾏变参数调节提⾼了同期精度及速度另外本装置输⼊变换部分采⽤超⼩型精密互感器与常⽤的变压器相⽐较⽽⾔具有体积⼩重量轻精度⾼耐冲击性好等优点本装置采⽤标准的CJ-4壳体前盖为透明有机玻璃可以清楚地看到显⽰的各种参数值2 技术数据2.1额定参数2.1.1 额定直流辅助电压为220V110V2.1.2 额定交流电压100V2.2 开关量输⼊信号电平Vp=24V,由装置内部提供2.3 导前时间整定范围0.05~0.8s2.4 允许发出合闸脉冲的频率差不⼤于0.5Hz允许发出合闸脉冲的电压差整定范围± 3%~± 10%额定电压2.5 调压调频命令为脉冲输出2.5.1 调压脉冲宽度整定范围0.2~2s调压脉冲间隔整定值为4s2.5.2 调频脉冲宽度整定范围0.1~0.4s2.6 输出信号增速减速升压降压同期故障及相位七个(接点)信号以继电器⽅式输出当电压(发电机或系统)⼩于90V或⼤于120V时或频率(发电机或系统)⼩于47Hz 或⼤于53Hz时故障继电器均动作并发故障信号2.7 在额定电压下交流回路的功率消耗不⼤于3VA直流回路的功率消耗不⼤于8W2.8 环境条件2.8.1 ⼯作温度04524⼩时⽇平均温度不⾼于35储存温度-10+402.8.2 ⼤⽓压⼒80110kPa海拔⾼度相当于2km及以下;2.8.3 最湿⽉的⽉平均最⼤相对湿度为90%同时该⽉的⽉平均最低温度为25最⾼温度为40时平均最⼤相对湿度不超过50% 2.9 触点性能在电压不超过250V,电流不超过0.5A,时间常数为50.75ms的直流有感负荷电路中,产品输出触点的断开容量为30W2.10 机械寿命装置的输出触点不接负荷应可靠动作104次2.11 绝缘性能2.11.1 各电路分别对地之间及交流回路与直流回路之间的绝缘电阻不⼩于100M2.11.2各电路分别对地之间,以及交流回路与直流回路之间应能承受50Hz2kV有效值的交流检验电压历时1min的检验通讯⼝端⼦与地之间应能承受50Hz500V有效值的交流检验电压历时1min的检验2.11.3各电路分别对地之间,以及交流回路与直流回路之间应能承受5kV峰值标准雷电波的检验2.12 承受衰减振荡波脉冲群⼲扰能⼒能承受GB/T 14598.13中规定的频率为1MHz及100 kHz衰减振荡波第⼀个半波电压辐值共模2.5kV,差模为1kV脉冲群⼲扰2.13 能承受GB/T 14598.14中规定的严酷等级为级的静电放电⼲扰2.14 能承受GB/T 14598.9中规定的严酷等级为级的辐射电磁场⼲扰2.15 能承受GB/T 14598.10中规定的严酷等级为级的快速瞬变⼲扰2.16 机械性能⼯作条件能承受严酷等级为级的振动响应冲击响应检验运输条件能承受严酷等级为级的振动耐久冲击耐久碰撞检验3 结构外形尺⼨和安装尺⼨a) 嵌⼊式安装结构其外形尺⼨见图1(a), 安装尺⼨见图1(b)(a) (b)图1b) 拼块式安装结构其外形尺⼨见图2(a), 安装尺⼨见图2(b)(a) (b)图24 端⼦图4.1 装置的端⼦图见图3图34.2端⼦定义端⼦31(A)32(B)接RS-485通讯⼝; 端⼦31(RXD+)32(RXD-)33(TXD+)34(TXD-)接RS-422通讯⼝通信规约采⽤Q/XJS11.050-1999通信规约或根据⽤户要求另⾏定制其余端⼦见图3定义5. 定值整定及⽤户选择5.1 整定参数见表1定义表1序号定义注释01 ⽆备⽤02 ⽆备⽤03 ⽆备⽤04 发电机电压修正系数与发电机电压显⽰值成正⽐05 系统电压修正系数与系统电压显⽰值成正⽐06 相位差误差修正×0.036°两组PT测量相位差修正07 允许电压差×0.01V08 允许频率差×0.01Hz09 调压脉宽×1ms10 调频脉宽×1ms11 ⽆备⽤12 导前时间×1ms13 合闸偏差×0.036°14 ⽆备⽤15 ⽆备⽤5.2 整定⽅法5.2.1 按键定义装置的⾯板上设置两个按键增减及调试运⾏开关当开关处于运⾏位置时⽤增键与减键切换各种实时显⽰值当增和减键同时按下时,可显⽰同期时的导前⾓和相位差(前两位显⽰导前⾓后四位显⽰相位差) 当处于调试位置时增键与减键可修改整定值的⼤⼩⾯板⽰意图如图4所⽰图45.2.2 整定与显⽰整定时把开关拨于调试位置数码管下的的8个发光⼆极管熄灭此时数码管前两位显⽰参数序号后四位显⽰对应的参数值若不操作增减键则序号间隔2s顺序加1依次显⽰各参数值若要修改某⼀参数则在对应序号显⽰出来时按增或减键⼀直到参数值为所需要的为⽌等到显⽰下⼀个序号时整定的参数值将被⾃动保存下来参数修改或检查完毕后把开关拨于运⾏位置即退出参数修改状态此时增减键⽤于更新显⽰内容相应的发光⼆极管会亮各显⽰值⽰意如下UF XXX.X 单位V发电机电压FF XX.XX 单位Hz发电机频率US XXX.X 单位V系统电压FS XX.XX 单位Hz系统频率EU XXX.X 单位V电压差EF XX.XX 单位Hz 频率差d.g. XXX.X 单位゜导前⾓Ed. XXX.X 单位゜相位差当EU为正时表明UF>US EF为正时FF>FS Ed. 为正时UF相位超前于US相位⾯板上的整步表指⽰灯反映相⾓差的变化当UF相位超前于US相位时下⾯的四个指⽰灯由下⾄上依次指⽰相⾓差⼩于720360180和5.40⽽当UF的相位滞后于US相位时上⾯的四个指⽰灯由上⾄下依次指⽰相⾓差⼩于720360180和5.406 ⽤户调试装置使⽤前检查运输过程中有⽆损坏如正常则按以下规定进⾏检验6.1 试验设备调试时⽤变频机组或⾳频信号发⽣器来模拟发电机为了调试⽅便需要在系统电压和发电机电压相位相同时发出⼀个信号以便⽤电动秒表直接测量导前时间为此可以采⽤⼀个由直流电动机拖动的可连续旋转的移相器来模拟发电机在调试时需使⽤以下设备a. 旋转移相器b. ⾳频信号发⽣器c. 401型电动秒表d. 交流电压表(0~150V0.5级)e. 多量程交流电压表(1.5V300V0.5级)f. 万⽤表6.2 调试⽅法6.2.1 给装置加上直流电压此时⾯板上故障指⽰灯亮其余出⼝指⽰灯应全灭6.2.2 加上U F U S分别调节其电压输出使U F = U S =100V此时U F U S的显⽰值应为100V 如不等应分别修改序号为04的参数即发电机电压修正系数(下⽤KU F表⽰)和序号为05的参数即系统电压修正系数(下⽤KU S表⽰)如显⽰值⼤于100V则减⼩KU F KU S如⼩于100V则增⼤KU F KU S直到显⽰值U F = U S =100V为⽌KU F和KU S典型值为338左右当需幅值补偿时可修改对应的系数6.2.3 相位差误差修正值(序号为06的参数)的整定值应为两侧PT的固定相位差(需相位补偿时可修改此参数)6.2.4 调节发电机电压U F当U F <90V或U F >120V时故障出⼝动作相应的指⽰灯亮此时其余的出⼝被封锁当U F仍为100V时调节发电机频率F F当F F<47Hz或F F>53Hz时故障出⼝动作调节系统电压与频率时现象相同6.2.5⾃动调压降低发电机电压U F使得U S - U F的数值超过整定的电压差时此时升压继电器动作升压指⽰灯亮同样把发电机电压升⾼使U F -U S的数值超过整定的电压差时降压继电器动作降压指⽰灯亮6.2.6 测试调压脉冲宽度按图5接线图5调压脉冲宽度的实测值与整定值的误差应不超过0.05s6.2.7 测试调压脉冲间隔按图6接线图6调压脉冲间隔的实测值与整定值的误差应不超过1s6.2.8测试导前时间按图7接线图7秒表放在连续位⽤合闸继电器起动秒表旋转移相器机械零点停⽌秒表导前时间的实测值与整定值的误差折算成导前⾓的误差应不超过 3.606.2.9 调频部分因移相器的转速较低⽆法模拟频差较⼤的情况在调整调频部分时应⽤⾳频信号发⽣器模拟发电机调节⾳频信号发⽣器频率微调旋钮降低FF当FS-FF⼤于整定的频率差时增速继电器动作增速指⽰灯应亮逐渐升⾼FF当FF-FS ⼤于整定的频率差时减速继电器动作减速指⽰灯应亮6.2.10 测试调频脉冲宽度按图8接线图8调频脉冲宽度的实测值与整定值的误差应不超过0.05s6.2.11 整机调试整机调试可⽤⾳频信号发⽣器进⾏合上U F U S使U S =额定交流电压F F⼩于F S,慢慢开⾼U F此时可观察到升压继电器不断动作增速继电器不断动作在电压差⼩于整定值后升降压继电器均不动作调节频率微调使F F趋近F S当频差⼩于整定值时在相位差满⾜条件的情况下合闸继电器动作继续升⾼F F使F F⼤于F S此时减速继电器应动作调节电压使U F⼤于U S,此时降压继电器动作继续升⾼F F直到减速继电器不再动作为⽌7 简单故障及处理⽅法接通直流电源输出12V+5V和+24V电压应正常否则更换直流电源如出现其它问题请与⼚商联系8 储存及保修8.1 包装好的装置应保存在环境温度为-10+40,相对湿度不⼤于80%, 周围空⽓中不含有酸性碱性或其他腐蚀性及爆炸性⽓体的防⾬防雪的室内8.2 保修期限在⽤户完全遵守装置使⽤说明书所规定的运输储存安装和使⽤规则的条件下, 装置⾃制造⼚出⼚之⽇起两年内,如发现装置和配套件损坏, 制造⼚负责免费更换与修理9 供应成套性随同装置⼀起供应的有a. 合格证明书b. 使⽤说明书c. 装箱单d. 按合同要求提供的备品备件e. 按规定数量供应的安装附件10 订货须知订货时应指明a. 装置的名称型号b. 装置的安装⽅式c. ⼯作电压d. 订货数量。

220kV GIS系统SF6的充入及微水检测(刘书革)

220kV GIS系统SF6的充入及微水检测(刘书革)

220kV GIS系统SF6的充入及微水检测刘书革鸡西项目部电热分公司 2011-1-15摘要:纯净的SF6气体是一种无色无味无毒不燃的惰性气体,具有优良的灭弧及绝缘性能,在GIS系统中广泛使用。

目前,GIS设备安装已优化成一个成熟的有机组合的整体,一般为积木式结构。

因此,SF6气体的正确充入及相关检测是关系到GIS系统安全稳定运行的关键。

关键词:SF6充入检测引言:随着电网的建设和发展,GIS系统已广泛使用,因SF6气体具有优良的灭弧及绝缘性能,已成为系统中重要的组成部分。

因其本身的性质,对与其接触的部件及工作环境的清洁度要求是很高的,所以在施工中,打开气室和安装内部零部件时,应避免让灰尘、汗水和湿气等进入,以免因SF6受到污染后,其灭弧性能和绝缘能力下降。

抽真空和充放气前,应仔细检查充放气阀门及管路有无脏物,并清理干净。

一、SF6气体1.1技术数据(1) 20ºC时气体密度(kg/m3) 6.07(2) 熔点(ºC) -67.3(3) 沸点(ºC) -51(4) 每cm3水中可溶性 0.0054(5) 颜色无色(6) 气味无味(7) 可燃性不燃烧(8) 毒性无毒(9) 比重 (g/Itr) 6.071.2质量指标(杂质的最大允许量)(1) 空气≤0.05% (W/W)(2) CF4≤0.05% (W/W)(3) 矿物油≤10PPM(W/W)(4) 水分≤8PPM(W/W)(5) 酸度(以PH值计)≤0.3PPM(W/W)(6) 可水解氟化物(以PH值计)≤1PPM(W/W)(7) 纯度 99.8%(8) 生物试验合格1.3技术参数SF6额定气压(20ºC)(1)断路器 0.60MPa(2)其它元件 0.40MPaSF6报警、闭锁气压(20ºC)断路器报警气压 0.55MPa断路器闭锁气压 0.50MPa其它元件报警气压 0.35MPaSF6年泄漏率≤0.5%需要说明的是,SF6气体的比重约为空气的五倍,若泄漏后,在不通风的房间内它会使氧气减少,当在空气中的含量超过35%(v/v)时将导致缺氧,甚至窒息。

WCMBR-30使用说明书

WCMBR-30使用说明书

标志1. 本装置可使用于检查船舶或非检查船舶。

2. 本装置可使用于淡水冲洗或海水冲洗厕所污水。

3. 本装置柜体的压力试验为。

4. 本装置排放水指标符合IMO、MEPC159(55)的排放标准。

警告1. 本装置不得安装在爆炸性大气中,即非防爆型。

2. 本装置柜内壁涂环氧沥青漆,不得在柜上再焊接。

目录1 概述................................... 错误!未定义书签。

2 组成和技术特性......................... 错误!未定义书签。

3 系统原理............................... 错误!未定义书签。

4 主要功能单元的结构、作用及工作原理 ..... 错误!未定义书签。

5 运行方式............................... 错误!未定义书签。

6 操作................................... 错误!未定义书签。

7 安装................................... 错误!未定义书签。

8 故障及排除............................. 错误!未定义书签。

1 概述用途本装置适用于处理来自船上人员厕所的生活污水,又称“黑水”,使之达到IMO、MEPC159(55)的排放标准,排至舷外。

工作条件1.2.1 环境条件1.2.1.1 工作环境温度:0℃~+50℃1.2.1.2 环境相对湿度:≤90%1.2.2 电源:AC440V、60Hz、3φ2 组成和技术特性组成本装置主要由如下主要部件组成主要技术参数⑴型号:WCMBR-30(U)型⑵使用人数:额定使用人数: 30人⑶处理能力:平均2310L/d⑷排放水质: TSS≯35mg/lBOD5≯25 mg/lCOD≯125 mg/l大肠菌≯100个/100mlPH=6~⑸排放水压力:⑹压缩空气(用户提供):~,h⑺膜冲洗水:清洁水,压力:~接口2.3.1 电源接口:AC440V 60Hz 3φ2.3.2 物理接口:(法兰标准:GB/T2506-89 )⑴污水入口 DN150病房污水入口 DN100⑵通气口 DN65⑶冲洗水口 DN40⑷溢流口 DN40⑸膜冲洗水口 DN25⑹压缩空气入口 1/2”⑺应急排放口 DN40⑻排放口 DN323 系统原理(请参照系统图321NJUV-3-00C4cXT)本装置采用序批式-膜法处理原理处理有机污染物质,其处理流程为:污水入口→缓冲柜→序批柜→清水柜→膜组→消毒→排放→↑回流生活污水首先进入缓冲柜,以适应生化处理,同时该柜能容纳三倍的水力高峰负荷,当柜内液位达到中位时,粉碎泵启动,将污水转驳至置有软性填料的序批柜,进行接触氧化、生物处理,处理后的污水由流程泵转驳至清水柜内或直接排放至舷外,当转驳至清水柜时,若液位达到中位时,排放泵启动,将处理水泵入膜组,经膜组过滤后的排放水经紫外线消毒装置后排出舷外。

Transfix(主变在线监测装置)用户指南 NG

Transfix(主变在线监测装置)用户指南 NG

TRANSFIX
使用手册
10. 如果 TRANSFIX 仍然处于手动取样模式,它将会在一小时后转换到自动测量模式。
测量会在下次计划测量时间开始,如需要立即开始测量,请按下蓝色开始测量按钮并且选择 需要测量的油路。
TRANSFIX 处于 待机模式
TRANSFIX 处 于测量模式
按下停止测量 按钮
正在排油
油过滤器
TRANSFIX 外壳 手动取样口
图 3. 油过滤器及手动取样口仪器前方视图
TRANSFIX 仪 器 的 安 装 配 件 盒 中 提 供 了 一 个 快 速 连 接 组 件 公 头 以 及 一 个 阀 门 组 件 。 TRANSFIX也会确保手动取样时在取样点采得的油样是新鲜的。
获取油样过程如下 (参见图5的流程表): 1. 打开TRANSFIX前门。如果TRANSFIX处于待机状态,转到步骤3。如果仪器正在测量
打开
快速连接件 – 释 放时拉下护套
关闭
装有Luer接头的取样阀组件
图 4. 手动取样装置
7. 当您完成取样时,关闭阀门并且断开您的取样设备。 8. 移除公头及阀门组件,把保护套盖回快速连接件上。 9. 按下白色按钮一次使TRANSFIX仪器返回到自动测量模式。
TRANSFIX 使用手册
第4页
Ver. 40-0110-01 21/08/2007
6. 把外壳向下滑回原处。
6. 油过滤器的清洁
在油路中装有过滤器以防止颗粒物进入TRANSFIX仪器或是变压器中去。过滤器可能需要偶 尔的清洁。在过滤器需要清洁时,TRANSFIX会提示产生了一个非严重性错误——数据文件中会 显示“油压过低”或者“油泵计数器过高”。
拆下过滤器之前,必须关闭 TRANSFIX 设备电源及油路阀门。

3-纯水设备使用说明书

10TPH纯水设备操作手册目录目录 (2)企业简介 (3)第一章、设备简介 (4)第二章、软化系统工作原理 (6)第三章、RO系统工作原理 (8)第四章、操作说明 (9)第五章、故障问题分析 (13)第六章、系统附件资料一套 (14)企业简介东莞市优尼克水处理工程有限公司是一家台资与内资合资企业,公司自1998年成立以来,主要致力于水处理设备及直饮水工程产品开发,技术咨询,工程项目设计,工程施工,是一家专业从事水处理工程开发研制、设备制造、安装调试、技术服务为一体的高新技术企业。

公司是东莞市水处理行业「唯一」一家荣获中央饮用水处理「国产涉及饮用水卫生安全产品卫生许可批件」的企业,是领先的水处理工程公司,公司本着先进管理理念,为消费者提供信得过的一流产品「一流的技术、一流的品质、一流的服务」立志打造水处理工程行业的旗舰品牌。

公司集合多年专业水处理经验,为电子、水厂、化工、锅炉供水等行业提供饮用水、纯水及超纯水设备,及整体规划设计和制造;我公司拥有一批高度专业化的工程技术人员、行政管理人员、设备制造人员、3D绘图人员、网络资讯人员及售后服务团队,并为产品投保一千万产品责任险,为客户提供完整的售後服务,买得安心、用的放心。

东莞市优尼克水处理工程有限公司在东莞市设有专业水处理设备生产工厂,拥有众多专业技术人员,为客户提供设备及工程项目总承包服务,设在东莞市区的几千平方米的仓库,保有足量的常用水处理设备及配件。

我公司是美国DOWEX 反渗透膜、树脂、EDI、Autotrol、FLECK多路阀、罗门哈斯树脂、乔治费歇尔仪表和管件(+GF+)、GRUNDFOS泵等在国内的代理销售,充足的零配件库存在各种情况下能及时提供材料的供应及确保承接的各项目之交期。

第一章、设备简介1.设备名称:10T/H纯水系统工程1.1.要求1.1.1.产水量多介质滤20T/H、活性碳滤20T/H、软化20T/H、一级纯水10T/H、1.1.2.产水水质电导率:≤10μs/cm1.2系统设计基准1.2.1原水条件项目分析分析数据总含盐量(TDS) mg/L <300PH值 ---- 6.5~8.5浊度度<3色度度<15余氯 mg/L <3铁 mg/L <0.3锰 mg/L <0.1总硬度 mg/L <100水温℃251.2.2处理工艺多介质滤+活性碳滤+树脂交换器+精滤+一级RO1.2.3系统处理能力系统构成设计能力1. 多介质滤20T/H 2.活性碳滤20T/H 3.软化滤20T/H 4.一级RO 10T/H1.3设备产水水质电导率:≤10μs/cm1.4设备内重要部件厂牌索引1.4.1 RO膜壳:Mem shell1.4.1 RO膜:DOW FILMTEC BW301.4.2 输送泵:NAN FANG1.4.3 高压泵:NAN FANG第二章、软化系统工作原理本系统在正常软化过滤情况下,压力可自由设定。

凯尔曼说明书

TRANSPORT-X便携式变压器油中溶解气体 及微水检测仪使用手册Transport-X 使用手册本页特设空白英国凯尔曼有限公司上海代表处1版本:4.0Transport-X 使用手册TransportX 型 便携式油中溶解气体及微水检测仪 使用手册英国凯尔曼有限公司 上海代表处 Tel: +86 (0) 21 5426 2839 Fax: +86 (0) 21 5426 2849 Email: transportx@ Website: © Copyright 2004 Kelman 公司版权所有。

未经本公司书面授权,本手册任何内容不得以任何形式复制、翻印及转载。

英国凯尔曼有限公司致力于产品的不断改进, 因而我们保留技术规格、型号和相关数据的更改权力,恕无另行通知。

英国凯尔曼有限公司上海代表处2版本:4.0Transport-X 使用手册目1 简介 1.1 1.2 光声光谱原理 仪器原理简介录4 4 42系统概述 2.1 Transport X 2.2 技术指标 2.3 样品瓶及接口 2.4 相关附件6 6 7 7 8 10 10 11 11 15 17 17 193Transport X 操作 3.1 开关仪器 3.2 软件操作 3.2.1 开始新检测 3.2.2 数据察看4获取油样 4.1 取样方法5注入油样 仪器清理 日常维护6 721 23英国凯尔曼有限公司上海代表处3版本:4.0Transport-X 使用手册1简介准确地了解充油电气设备的运行状态对所有电力部门来说均至关重要,油中溶解气体分析(DGA)是业内公认预防充油电气设备早期故障最为有效的方法之一,有助于变压 器维护并避免突发性故障的发生。

TransportX 型便携式油中溶解气体及微水分析仪采用了全新的光声光谱 (PAS, Photoacoustic Spectroscopy) 检测技术,代表了最新一代油中溶解气体及溶解水检测仪 器,可在现场快速、准确地得到可靠的检测数据,是最佳的电气设备资产评估工具。

微乳反应


微乳液表面活性剂类型
• 表面活性剂在纳米材料的制备过程中起着至关重要的作用, 不同类型的表面活性剂对纳米材料的形貌、尺寸等有一定 的影响。它不仅影响着胶束的半径和胶束界面强度,而且 很大程度地决定晶核之间的结合点,从而有可能影响纳米 粒子的晶型。
微乳液陈化温度
• 在热力学稳定的温度范围内,微乳液呈各向同性、低黏度、 外观透明或半透明状;而在热力学稳定的温度范围以外呈 各相异性。反应温度对微乳液体系“微水池”的大小有很 大影响。 • 温度过低,反应所需能量不能满足,反应缓慢; • 温度过高,不但使油相混合液挥发过快,反应环境缩小, 并且微乳液热力学稳定体系遭到破坏;而且使粒子相互碰 撞加剧,产生团聚,粒径过大。
• 为了能制备出单分散的钛酸钡粒子,RyosukeUeyama等人提 出了一种叫做微乳焦化法的方法。 • 该方法第一步是制备含有合成钦酸钡的前驱体的水/油型 微乳液。 • 第二步是在氮气中的低温热处理过程,这一过程包括微乳液 中油的焦化及含有焦炭的钦酸钡粒子的粉末化。在钛酸钡 粒子周围形成的焦炭阻止了热处理过程中钦酸钡粒子的团 聚。 • 实验表明,w/O比例及乳化剂的数量大大地影响微乳液液滴 的尺寸。焦化温度是另一个重要的参数。最后所得的钦酸 钡焦化粉体是单分散的球形粒子,粒径为.01一.05微米。
反相微乳液制备纳米 BaTiO3工艺流程
反相微乳液的配制
• 取 0.07mo L 的表面活性剂 OP-10 (46.34m L),倒入 200m L 的容量瓶中,在容量瓶中加入油相环己烷至 200m L ,摇 匀,使 OP-10完全溶入环己烷中,取其 150m L,倒入聚四 氟乙烯杯中,加入 0.06825mo L 的助表面活性剂正己醇 (6.97g,即 8.5 m L),再加入 0.2mo L/L 的硝酸钡的水溶液, 用磁力搅拌器搅拌,同时加入 6mo L/L 的氢氧化钠溶液十 余滴,调节 PH 值,使 PH≥12,待溶液搅拌至澄清透明时, 反相微乳液体系配制完成。 •

水分露点仪培训

液体质量百万分比 PARTS PER MILLION BY WEIGHT (PPMW ) FOR LIQUIDS
• 亨利定理Henry’s Law
Hydrocarbon liquid with dissolved water ( )
*
PW = 水蒸汽分压Partial Pressure of Water K = 亨利常数Henry’s Law Constant
接线点
中空层 孔壁 铝基 镀金层 铝基
氧化铝薄膜
15 GE Sensing Oxygen & Gas Instruments
露点仪:测量原理
探头结构 电极:金 在氧化 铝表面 蒸上金 层 电极 基电极: 铝
氧化层
16 GE Sensing Oxygen & Gas Instruments
露点仪:测量原理
OCTOBER
1.9 years
13 GE Sensing Oxygen & Gas Instruments
露点仪产品
14 GE Sensing Oxygen & Gas Instruments
GE 微量水分析仪简介
原理与构造:三氧化二铝湿度传感器
铝/氧化铝/金层 “三明治.”构造
带孔金膜
金属电极
测量
水分子在水汽分压的作用下快 速通过非常薄的金涂层并达到 平衡
在孔壁上吸附的水分子数量决 定了电容 电容的改变引起探头电阻的变 化使得探头测量的电信号发生 改变
半透膜:金 涂层

孔基 铝
17 GE Sensing Oxygen & Gas Instruments
Al2O3传感器结构
金,铝和Al2O3 构成一个电容,金和铝为 电容的两个电极,Al2O3 为电容的介质;当样品通 过传感器时,水分子渗入 Al2O3毛细孔内改变电容 的介质即改变电容的阻抗, mV 得到与水分浓度相关的电 信号。
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

成都倍诚分析技术开发公司 1 一、 仪表特点 工艺气体中微量水分含量直接关系到生产的安全、稳定,关系到产品质量 和企业效益。过去常用经典的卡尔菲休法、露点法、重量法等实验室方法进行测定,不及时,又费劲。采用电解法、电容法、石英晶体振荡式在线检测仪表,解决了在线分析问题。但后两种进口的仪表价格昂贵,推广应用有困难。开发出的新一代、具特殊结构的W-3、W-4 系列智能型微量水分仪和露点仪,适用范围广,大量程,高精度,功能完备,价格低廉,其特点如下: 1、适用范围广 仪表采用电解法测定工艺气体中微量水含量,适用于测定空气、H2、O2、Ar、He、CO、CO2、芳烃等气体中的水分。用于石油化工、有机合成、化肥、电子工业、空分装置,气体精制、热处理、电力系统、医药工业等生产部门,也适用于CI2、HCI、SO2等强腐蚀性气体中的水分检测。凡不破坏P2O5涂层,不在电解池电极上发生聚合、缩合,不参与化学反应的各类气体均可适用。 2、信息处理功能强 采用美国ATMEL公司的CPU及其外围芯片系统进行控制和信息处理。仪表具有三种浓度显示和输出方式(PPm、mg/m3、露点),按键切换,以适用于不同浓度显示方式。仪表输出标准信号,本底信号可以自动扣除,可配标准工业接口,信号可直接接入DCS,或记录器连续记录。完成对样气或工艺气体中经样气预处理系统后的微量水检测或控制。 3、检测精度高 由于电解池死体积小,结构紧凑,本底电流小,响应速度快,能充分满足一般工业装置或实验室的使用要求。仪表可设置高精度压力调节阀,用于高、中压力样气,并克服输入样气压力波动造成的测量误差。仪表也可满足特殊测量的要求,可配铑池,测定H2、O2气体中微量水、完全消除“氢效应”“氧效应”或二次电解效应的影响。 4、配置各类样气预处理系统 仪表在工业生产使用中,根据不同的生产装置,工业样气物相、状态、参数、杂质含量差异大,因此各类不同工业样气需要配置不相同的各类样气预处理系统,通过样气预处理系统即可完成对复杂工艺样气中水分的测定。 5、防爆现场微量水分检测 通过防爆方式连接可用于天然气化工、石油化工、炼油、变压吸附等含有可燃气体中微量水分的测定。 6、不需零点校正和量程校准 电解法测定工艺气体中微量水分是一种绝对测定方法。由于仪表本底信号很小,除测定H2、O2中微量水分外一般都不需要对仪器零点和量程校准。

二、 测量原理 一定流速的样气,流经特殊结构电解池中,样气中的水分被涂布在电解池 内部表面上的P2O5膜吸收,生成焦磷酸,在电解作用下,焦磷酸被电解还原成P2O5,电解产生的H2、O2随样气排放出系统,反应过程如下:

P2O5+H2O2HPO3 (1) 成都倍诚分析技术开发公司 2 2HPO3  H2 +1/2O2+P2O5 (2) (1)+(2)式得 H2O H2 +1/2O2

电解电流的大小表示样气中水含量的多少。根据法拉第电解定律,电解一克

当量的物质,需96500库仑的电量。在20℃,一大气压下,每分钟100毫升的样气流量进入电解池,1ppm的水含量需电解电流134μA。测得电解电流的大小,即可知样气中水含量的多少。

三、 主要技术指标 1、浓度显示:四位显示,ppm、mg/m3,露点三种浓度方式,按键切换。 2、测量输出范围: 0~2000 ppm或-80~ -13℃或04~1450mg/m3四位数显测量输出范围。 对应4~20 mA输出量程有:0~20 ppm 、0~200 ppm 、0~2000 ppm 特殊量程用户在定货时需指定。 用于SF6测定微量水用户需指定。 mg/m3、露点也对应有相应测量输出范围, 对应4~20 mA输出量程用户自选。 3、基本误差:≤5% 4、响应时间:<3分钟 5、输出功能:4~20 mA/0~5VDC(W-4无输出功能,若需要用户需指定) 6、零位校准:自动校准 7、通讯功能:RS232或RS422或RS485标准接口(需用户指定) 8、报警功能:需用户专门指定 9、输入样气压力:<01MPa(>01MPa需用户指定) 10、 样气流速100mL/min 11、环境温度:-10 ~ +40 ℃ 12、电源:220±10%V AC 50±1Hz 13、仪表体积: W-3:1/2“19“进口机箱133×235×258(H×W×D) W-4:进口机箱178×320×300(H×W×D) 14、重量:约10Kg

四、 仪表结构 仪表结构紧凑,由三部分组成:电解池、气路控制系统、电路单元 1、电解池 根据测量对象需要,仪器配置有两种结构电解池 (1)外绕式电解池 电解池采用平行外绕式结构,衬底为聚四氟乙稀。外壳支撑用不锈钢,密封性能好、涂磷再生方便、抗腐蚀能力强、不怕摔打、拆卸方便、死体积小,响应时间快、检测灵敏高。 (2)内绕式电解池

电解 成都倍诚分析技术开发公司 3 电解池采用平行内绕式,外衬玻璃,响应时间快、检测灵敏高。 2、气路控制系统 (1)W-3型气路控制系统图1示意出 (2)W-4型气路控制系统示意图同W-3型 W-3、W-4智能型微量水分仪/露点仪,样气经带粉末冶金烧结过滤片的穿板接头过滤后,样气直接进入电解池,经针形阀调节流量,再经转子流量计后,通过穿板接头样气直接放空。样气流量在转子流量计玻璃刻度上直接读出。 3、电路单元 电路单元包括W-3、W-4供电单元和对应型号仪表的计算机单元。 (1)原理 本仪器采用美国最新的CPU单元和相应的外围器件,12M时钟(具有“看门狗”功能)能保证连续干扰和恶劣环境下的正常工作,仪表面板上相应有ppm、,mg/m3,露点量程按键用来改变三种不同浓度的显示方式。 (2)W-3、W-4智能型微量水分仪/露点仪开关电源、计算机单元及和外围连接由图2示意出。图3为W-3前面板开孔尺寸,前后面板示意图。 (3)面板上四位数显值为实际测量值 分别以ppm、露点、mg/m3,选择方式显示。测量输出信号4~20 mA送至DCS或记录器记录。为提高DCS或记录器测量精度,用户需准确确定4~20 mA输出量程范围,对低量程记录尤为重要。 (4)校准:由于电解电流严格对应样气中水含量,因此仪器不用标准气校准。

五、 仪表投运 1、安装及环境要求 仪表安装环境震动不宜过大。仪表使用场地需尽量靠近取样点或样气预处理系统,以便减小分析滞后时间。取样管线最好选用不锈钢管,不得使用塑料管、橡皮管、乳胶管、薄壁聚四氟乙稀管,因为这些管渗透水分,造成测量误差。 接地线 4欧姆,单点接地 2、投运前的准备 (1)仪表投运前需仔细检查气路系统是否泄漏,特别是可燃性气体、腐蚀 性气体更要严格检查。检查电路接线是否有异,检查电源电压是否符合要求,检查接地是否良好。 (2)流量检查,穿板接头的样气放空出口接皂膜流量计,W-3、W-4, 调节针型阀,使出口流量为100ml/min,,通过皂膜流量计校准的流速,若转子流量计浮子指示刻度不在100ml/min位置,则应通过针型阀将样气流速调节至皂膜流量计校准的位置。 (3)干燥电解池 待投运或放置一段时间后的仪表,在投运前都需用辅助干燥气源或水含量很低样气本身干燥电解池。由于水分是一种极性很强的组分,样气流经饱和吸附在不锈钢管道、阀件及部件上的水分子需要很长时间、用干燥气体才能将水分逐渐脱附、这决定了对微量水分较准确的测量需要较长的平衡时间。一般吹扫时间需1~3天,甚至更长时间。视气源水含量而定。 对于低量程测量,应用高纯气吹扫管道,直至达到电解池本底信号。若要求精确测量,示值应减去电解池本底值。 成都倍诚分析技术开发公司 4 电解池一旦干燥好后就能实现较快速的测量。 (4)W-3、W-4型,因无旁路设定,分析滞后时间要求短时,样气在进入仪表前,用户应增设旁路排放。 3、仪表投运 (1)上盘仪表通过4~20 mA专用插头和电缆,将信号接入DCS或记录器上。; (2)仪表送电 电解池需经过充分干燥后,仪器送电经20~30秒后,数显值指示稳定。 (3)W-3、W-4型,仪器送电后,数显值最大,经过一般时间后,数值逐渐下降至要求值。 若要求主测量值为ppm,则显示值为ppm值。若要求露点或mg/m3值,按露点键或mg/m3键,对应数值显示5秒钟后,示值又恢复到ppm数值。 主测量值为露点或重量浓度,若要显示ppm时,按ppm键方法同上。 (4)DCS或记录器示值检查,检查三种浓度显示或记录的量程范围示值是否与用户指定的量程范围一致。量程通过计算机软件确定。若用户临时需要修改时,需要将其CPU芯片寄回公司修改。

六、 仪表停运 1、短期停运 干燥惰性气体或干燥样气以5~20 ml/min,流量继续停电运行。保证样气出口为微正压,防止大气中潮湿气体进入仪器管路中。 2、长期停机 在通电情况下将样气出口、旁路出口、样气入口用堵头堵死,然后决切断电 源。

七、日常维护和检修 1、日常维护,仪器投运后基本无维护量。每天需观察和调整通过电解池的流量为100 ml/min。 2、电解池性能判断及使用周期 仪器核心部件是电解池。电解池连续使用寿命约3~6个月,间隙使用寿命约一年。电解池通过清洗、涂磷再生后可继续循环使用。电解池使用寿命长短和使用中环境温度高低、样气中水分含量多少,样气清洁程度和对仪器使用等有关。若仪器在使用中发现数显值变化不大,反应不灵敏或数值逐渐减小,甚至趋势至零时,在排除电解池以外各种故障后需对电解池性能进行判断。 在断开电解池电源接线后,用数字万用表的200K电阻挡测定电极电阻值。 (1)电解池充放电速度快,电解池是好的 (2)电解池充放电缓慢,但阻值尚能慢速变化,电解池需重新涂磷。 (3)电解池充放电缓慢,阻值基本不变,电解池可能被污染需进行清洗。 (4)电解池极间阻值为零,电解池极间短路或严重污染造成,若无法排除故障 电解池需更换。 3、电解池涂磷 (1)外绕式电解池涂磷 电极清洗
