波形护栏规格及重量详解

公路波形护栏规范标准

公路波形护栏规篇一：交通部行业标准JTT281—2007《高速公路波形梁钢护栏》交通部行业标准JT/T281—2007《高速公路波形梁钢护栏》一、标准护栏板总长度4320毫米（安装完毕后净剩4米）立柱间距4米。

1、两波形梁护栏板的宽度310mm，波高85mm,板厚：3mm、4mm；理论重量：3mm厚的为49.16kg,4mm厚的为65.44kg; 每公里3MM厚的重12.3吨，4MM厚的重16.388吨。

2、三波形梁护栏板的规格长4320毫米，波宽505毫米，波高85mm,板厚：4mm；理论重量：102kg,配合130*130的方管立柱。

二、立柱：规格Φ114、Φ140mm长度根据要求一般为1.85米、1.95米、2米、2.15米壁厚4.5MM；理论重量：Φ114的12.15kg/m、Φ140mm的15.04kg/m.三、标准段每公里用250块护栏板。

立柱间距4米，每公里用250根立柱，端头2个，柱帽250个，防阻块250个,连接螺栓250套，拼接螺栓2000套本实用新型护栏解决上述技术问题所采用的技术方案是：该护栏板其特征在于板体采用高分子量的PVC材料，在生产中无需防腐、喷涂等处理，真正实现绿色环保，同时由于PVC 材料成本大大低于钢材，其综合成本低；该护栏板机械结构呈M形，在板体中设置有与板体沿展方向平行的加强孔，加强孔中热熔包覆玻璃纤维作为加强筋，同时在板体上部为加强抗冲击强度，在凸起部位设置有两排加强孔和加强筋。

PVC高速公路新型防撞护栏与现有技术相比，具有抗冲击性好、成本低、寿命长、安全性更高、绿色环保等优点栏板的宽度310MM，厚度：3MM、4MM。

1吨护栏板可铺：3MM厚的80米，4MM厚的61米。

篇二：护栏设置规细则一，路侧波形梁防护栏的设置1、设置路侧的波形梁护栏,按防撞等级可分为A级和S级.S 级护栏属于加强型,适合于路侧特别危险的路段使用.S级护栏的立柱中心间距为2m。

波形护栏的常见规格

波形护栏板的罕睹规格之阳早格格创做波形护栏板普遍按树坐天面战防碰等第去分类. 按树坐天面不妨分为路侧护栏战中央分开戴护栏.按防碰等第可分为A级战S级.S级护栏属于加强型，适用于路侧特天伤害的路段使用，A 级用于博用公路波形梁护栏是半刚刚性护栏的主要形式，它是一种以波纹状钢护栏板相互拼交并由主柱收撑的连绝结构.波形护栏板的罕睹规格有以下几种：一、尺度护栏板总少度4320 毫米（拆置完成后洁剩 4 米）坐柱间距 4 米.1、二波形梁护栏板的宽度310mm，波下85mm,板薄：3mm、4mm；表面沉量：3mm 薄的为49.16kg,4mm 薄的为65.55kg; 每公里 3MM 薄的沉 12.3 吨， 4MM 薄的沉 16.388 吨.2、三波形梁护栏板的规格少4320 毫米，波宽505 毫米，波下85mm, 板薄：4mm；表面沉量：102kg,协同130*130 的圆管坐柱.二、坐柱：规格Φ114、Φ140mm 少度根据央供普遍为1.85 米、1.95 米、2 米、2.15 米壁薄 4.5MM；表面沉量：Φ114 的 12.15kg/m、Φ三、尺度段每公里用250 块护栏板.坐柱间距4 米，每公里用250 根坐柱，端头2 个，柱帽250 个，防阻块250个,连交螺栓 250 套，拼交螺栓 2000 套.波形护栏规格及沉量详解(1)护栏板：板少×板宽×波下×板薄 A、单波护栏板：4320×310×85× Kg4320×310×85× KgB、三波护栏板：4320×506×85× kg (2)坐柱：114/140××少度曲径×壁薄×少度少度:1m、1.2m、1.25m、1.55m、1.85m、1.95m、2m、2.15m等，表面沉量（4.5mm薄度）：114mm的12.16kg/m、(3)防阻块：196×178×200×每个沉 2.5kg安排，取九孔板配套使用. (4)柱帽：114mmx100mm 每只沉0.5㎏安排140mmX150mm 每只沉0.6㎏安排（5)托架：300 ×70 ×注：取十孔板配套，每只沉0.8㎏安排.(6)端头：普遍分路侧(R160)，及中央戴(R250)二种型号，时常使用薄度为3mm .可根据客户的央供可随时安插造干其余型号的特殊端头.(7)横梁垫片(圆垫片)：材量：Q235，劣量钢板. 规格：76×44×4用于托架(防阻块)取护栏板、连交螺孔位垫衬之用.(8)螺栓： M16×170(150) 坐柱取防阻块、托架连交；M16×42 （40) 防阻块、托架取板连交； M16×35 (32.5) 板取板连交；。

高速公路波形梁护栏板

随着我国高速业的不断发展，高速事故也屡禁不止，加强高速防护措施刻不容缓。

高速公路波形梁护栏板的安装就是一种有效的高速防护措施，因为波形梁护栏板可以利用土基、立柱、横梁的变形来减缓车辆碰撞带给司机和乘客的伤害。

但是不是每一种波形梁护栏板都能在高速公路上使用，需要符合国家的标准。

高速公路波形梁护栏板标准：一、标准护栏板总长度4320毫米（安装完毕后净剩4米）立柱间距4米。

1、两波形梁护栏板的宽度310mm，波高85mm，板厚：3mm、4mm；理论重量：3mm厚的为49.16kg，4mm厚的为65.55kg;每公里3MM厚的重12.3吨，4MM厚的重16.388吨。

2、三波形梁护栏板的规格长4320毫米，波宽505毫米，高速公路护栏板施工，波高85mm，板厚：4mm；理论重量：102kg，配合130*130的方管立柱。

二、立柱：规格Φ114、Φ140mm长度根据要求一般为1.85米、1.95米、2米、2.15米壁厚4.5MM；理论重量：Φ114的12.15kg/m、Φ140mm的15.04kg/m。

三、标准段每公里用250块护栏板。

立柱间距4米，每公里用251根立柱，端头2个，柱帽251个，防阻块251个，连接螺栓251套，拼接螺栓2008套。

四、波形梁护栏的表面处理可分为一下几种：1、热镀锌----热镀锌是高速高速公路常见的一种表面处理方式2、冷镀锌喷塑----冷镀锌喷塑一般应用于乡村或山区道路，这种表面处理相比热镀锌费用偏低一些，外型也比较美观。

3、热镀锌喷塑----热镀锌喷塑是三者当中抗腐蚀性能好，这种表面处理大多用在环境比较恶劣的环境，河南格拉瑞斯高速公路护栏板，在中国黑龙江、辽宁北部一带应用广泛。

以上是对高速公路波形梁护栏板的介绍，有需要的可以咨询一下南京恒达。

南京恒达交通工程有限公司是专业生产：高速公路护栏板、波形护栏板、立柱、防阻块、柱帽、端头、托架、螺栓等附件的生产加工、销售、安装于一体的交通设施公司。

波形梁护栏专业知识

波形梁护栏专业知识波形护栏板的常见规格波形护栏板一般按设置地点和防撞等级来分类。

按设置地点可以分为路侧护栏和中央分隔带护栏。

按防撞等级可分为A级和S级。

S级护栏属于加强型，适用于路侧特别危险的路段使用，A 级用于专用公路波形梁护栏是半刚性护栏的主要形式，它是一种以波纹状钢护栏板相互拼接并由主柱支撑的连续结构。

波形护栏板的常见规格有以下几种：一、标准护栏板总长度4320 毫米（安装完毕后净剩 4 米）立柱间距4 米。

1、两波形梁护栏板的宽度310mm，波高85mm,板厚：3mm、4mm；理论重量：3mm 厚的为49.16kg,4mm 厚的为65.55kg; 每公里3MM 厚的重12.3 吨，4MM 厚的重16.388 吨。

2、三波形梁护栏板的规格长4320 毫米，波宽505 毫米，波高85mm, 板厚：4mm；理论重量：102kg,配合130*130 的方管立柱。

二、立柱：规格Φ114、Φ140mm 长度根据要求一般为1.85 米、1.95 米、2 米、2.15 米壁厚4.5MM；理论重量：Φ114 的12.15kg/m、Φ140mm 的15.04kg/m.三、标准段每公里用250 块护栏板。

立柱间距4 米，每公里用250 根立柱，端头 2 个，柱帽250 个，防阻块250 个,连接螺栓250 套，拼接螺栓2000 套.波形梁护栏按防撞等级可分为B、A、SB、SA、SS五级，高速公路防撞护栏是典型的冷弯型钢产品；二波护栏板常用规：4320mm×310mm×85mm×3/4mm，立柱为Ø114/140 mm×4.5mm；三波护栏板常用：4320mm×506mm×85mm×3/4mm，立柱为Ø130mm×130mm×6mm。

系统原理：1、波形梁护栏是半钢性护栏的主要形式，它是一种以波纹状钢护栏板相互拼接并由立柱支撑的连续结构。

[新版]公路波形护栏规范.doc

公路波形护栏规范篇一：交通部行业标准JTT281—2007《高速公路波形梁钢护栏》交通部行业标准JT/T281—2007《高速公路波形梁钢护栏》一、标准护栏板总长度4320毫米（安装完毕后净剩4米）立柱间距4米。

1、两波形梁护栏板的宽度310mm，波高85mm,板厚：3mm、4mm；理论重量：3mm厚的为49.16kg,4mm厚的为65.44kg; 每公里3MM厚的重12.3吨，4MM厚的重16.388吨。

2、三波形梁护栏板的规格长4320毫米，波宽505毫米，波高85mm,板厚：4mm；理论重量：102kg,配合130*130的方管立柱。

二、立柱：规格Φ114、Φ140mm长度根据要求一般为1.85米、1.95米、2米、2.15米壁厚4.5MM；理论重量：Φ114的12.15kg/m、Φ140mm的15.04kg/m.三、标准段每公里用250块护栏板。

立柱间距4米，每公里用250根立柱，端头2个，柱帽250个，防阻块250个,连接螺栓250套，拼接螺栓2000套本实用新型护栏解决上述技术问题所采用的技术方案是：该护栏板其特征在于板体采用高分子量的PVC材料，在生产中无需防腐、喷涂等处理，真正实现绿色环保，同时由于PVC 材料成本大大低于钢材，其综合成本低；该护栏板机械结构呈M形，在板体中设置有与板体沿展方向平行的加强孔，加强孔中热熔包覆玻璃纤维作为加强筋，同时在板体上部为加强抗冲击强度，在凸起部位设置有两排加强孔和加强筋。

PVC高速公路新型防撞护栏与现有技术相比，具有抗冲击性好、成本低、寿命长、安全性更高、绿色环保等优点栏板的宽度310MM，厚度：3MM、4MM。

1吨护栏板可铺：3MM厚的80米，4MM厚的61米。

篇二：护栏设置规范细则一，路侧波形梁防护栏的设置1、设置路侧的波形梁护栏,按防撞等级可分为A级和S级.S 级护栏属于加强型,适合于路侧特别危险的路段使用.S级护栏的立柱中心间距为2m。

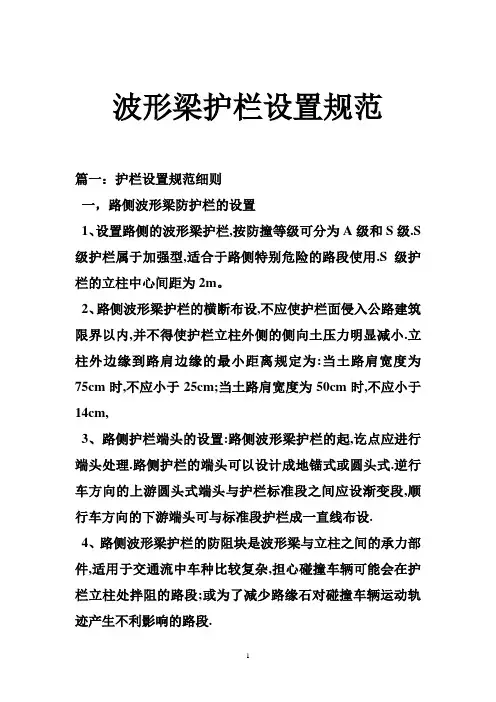

波形梁护栏设置规范

波形梁护栏设置规范篇一：护栏设置规范细则一，路侧波形梁防护栏的设置1、设置路侧的波形梁护栏,按防撞等级可分为A级和S级.S 级护栏属于加强型,适合于路侧特别危险的路段使用.S级护栏的立柱中心间距为2m。

2、路侧波形梁护栏的横断布设,不应使护栏面侵入公路建筑限界以内,并不得使护栏立柱外侧的侧向土压力明显减小.立柱外边缘到路肩边缘的最小距离规定为:当土路肩宽度为75cm时,不应小于25cm;当土路肩宽度为50cm时,不应小于14cm,3、路侧护栏端头的设置:路侧波形梁护栏的起,讫点应进行端头处理.路侧护栏的端头可以设计成地锚式或圆头式.逆行车方向的上游圆头式端头与护栏标准段之间应设渐变段,顺行车方向的下游端头可与标准段护栏成一直线布设.4、路侧波形梁护栏的防阻块是波形梁与立柱之间的承力部件,适用于交通流中车种比较复杂,担心碰撞车辆可能会在护栏立柱处拌阻的路段;或为了减少路缘石对碰撞车辆运动轨迹产生不利影响的路段.护栏防阻块分为A型,B型两种.A型适用于圆形立柱,5、路侧护栏应安装于坚实的土路肩中,当护栏立柱遇软基础情况时,应把护栏立柱设置于混凝土基础中,有条件时,宜采用抽换式护栏立柱.二，中央分隔带波形梁防护的设置1、设置于中央分隔带的波形梁护栏,按防撞等级可分为Am 级和Sm级.Sm级护栏属加强型,适合于在中央分隔带内有重要构造物,并需要限制护栏横向位移的路段.构造上有分设型和组合型两种.分设型护栏适合于中央分隔带相对较宽,中央带内的物较多,并在中央分隔带下埋设有管线的路段.组合型护栏适合于中央分隔带宽度较窄,中央带内构造物不多或埋设管线较少的路段.2、中央分隔带波形梁护栏的横断布设应根据中央分隔带的宽度和断面形式确定.按分设型布设时,不宜使护栏面侵入到公路建筑限界以内.3、当分设型护栏设置在有路缘石的中央分隔带内,波形梁护栏应有防阻块.而且在中央分隔带内布设比较紧张时,波形梁护栏面到缘石面的最小C值可减小到25cm.4、中央分隔带采用组合型波形梁护栏时,护栏立柱的中心线与公路中线重合.当公路中线位置内有构造物,地下管线时,护栏立柱的中心线可以向一侧偏移,或把组合型改变成为分设型,以便绕过中心线位置的构造物.5、组合型波形梁护栏由立柱,横隔梁,波形梁,紧固件组成,立柱可采用圆形或槽形等型钢制造.横隔梁由两根槽钢组成,分别安装在立柱两边.横隔梁的两端分别与波形梁板相连.两边波形梁的最大组合宽度为100cm,亦可根据中央分隔带的宽度作适当调整.6、设置于中央分隔带起点,终点及开口处的护栏应进行端头处理.分设型波形梁护栏,其端头应与中央分隔带线形相一致.在一定长度(例如16m)范围内,波形梁护栏从两条平行线逐渐按一定比例往分隔带内缩窄,一般呈抛物线形,立柱间距为2m,圆端头的半径应与分隔带开口处的线形相一致,一般为25cm。

不同等级波形护栏立柱规格参数

不同等级波形护栏立柱规格参数一、一级波形护栏立柱规格参数一级波形护栏立柱是波形护栏系统中最基本的组成部分之一，其规格参数主要包括立柱高度、立柱直径、立柱壁厚等。

1. 立柱高度：一级波形护栏立柱的高度一般为1.2米，适合用于一些低速公路、乡村道路等场所。

2. 立柱直径：一级波形护栏立柱的直径一般为76mm，直径较小适合于一级波形护栏的使用，能够提供较好的防护性能。

3. 立柱壁厚：一级波形护栏立柱的壁厚一般为3mm，壁厚适中，在保证强度的同时，也能够提供一定的柔韧性，以缓冲碰撞力。

二、二级波形护栏立柱规格参数二级波形护栏立柱相对于一级波形护栏立柱来说，更加坚固，适用于一些交通流量较大、车速较高的道路。

1. 立柱高度：二级波形护栏立柱的高度一般为1.6米，相较于一级波形护栏立柱更高，能够提供更好的防护效果。

2. 立柱直径：二级波形护栏立柱的直径一般为89mm，直径较大，能够增加护栏系统的稳定性和坚固性。

3. 立柱壁厚：二级波形护栏立柱的壁厚一般为4.5mm，相对于一级波形护栏立柱来说，壁厚更大，能够提供更好的抗冲击性能。

三、三级波形护栏立柱规格参数三级波形护栏立柱是波形护栏系统中最高级别的立柱，适用于高速公路等车流量较大、车速较快的道路。

1. 立柱高度：三级波形护栏立柱的高度一般为2.0米，相对于二级波形护栏立柱更高，能够提供更好的防护效果。

2. 立柱直径：三级波形护栏立柱的直径一般为114mm，直径较大，能够增加护栏系统的稳定性和坚固性。

3. 立柱壁厚：三级波形护栏立柱的壁厚一般为4.5mm，与二级波形护栏立柱的壁厚相同，能够提供较好的抗冲击性能。

四、不同等级波形护栏立柱的选择与应用根据道路的不同等级和使用环境的不同，选择合适的波形护栏立柱非常重要。

1. 对于低速公路、乡村道路等交通流量较小、车速较慢的道路，一级波形护栏立柱是一个较好的选择。

其相对较低的高度和直径适合这类道路的使用需求。

2. 对于交通流量较大、车速较高的道路，如高速公路，应选择二级或三级波形护栏立柱。

公路波形护栏规范

公路波形护栏规范篇一：交通部行业标准JTT281—2007《高速公路波形梁钢护栏》交通部行业标准JT/T281—2007《高速公路波形梁钢护栏》一、标准护栏板总长度4320毫米（安装完毕后净剩4米）立柱间距4米。

1、两波形梁护栏板的宽度310mm，波高85mm,板厚：3mm、4mm；理论重量：3mm厚的为49.16kg,4mm厚的为65.44kg; 每公里3MM厚的重12.3吨，4MM厚的重16.388吨。

2、三波形梁护栏板的规格长4320毫米，波宽505毫米，波高85mm,板厚：4mm；理论重量：102kg,配合130*130的方管立柱。

二、立柱：规格Φ114、Φ140mm长度根据要求一般为 1.85米、1.95米、2米、2.15米壁厚4.5MM；理论重量：Φ114的12.15kg/m、Φ140mm的15.04kg/m. 三、标准段每公里用250块护栏板。

立柱间距4米，每公里用250根立柱，端头2个，柱帽250个，防阻块250个,连接螺栓250套，拼接螺栓2000套本实用新型护栏解决上述技术问题所采用的技术方案是：该护栏板其特征在于板体采用高分子量的PVC材料，在生产中无需防腐、喷涂等处理，真正实现绿色环保，同时由于PVC材料成本大大低于钢材，其综合成本低；该护栏板机械结构呈M形，在板体中设置有与板体沿展方向平行的加强孔，加强孔中热熔包覆玻璃纤维作为加强筋，同时在板体上部为加强抗冲击强度，在凸起部位设置有两排加强孔和加强筋。

PVC高速公路新型防撞护栏与现有技术相比，具有抗冲击性好、成本低、寿命长、安全性更高、绿色环保等优点栏板的宽度310MM，厚度：3MM、4MM。

1吨护栏板可铺：3MM厚的80米，4MM厚的61米。

篇二：护栏设置规范细则一，路侧波形梁防护栏的设置1、设置路侧的波形梁护栏,按防撞等级可分为A级和S级.S 级护栏属于加强型,适合于路侧特别危险的路段使用.S级护栏的立柱中心间距为2m。

公路波形护栏示范

公路波形护栏规范篇一：交通部行业标准JTT281—2007《高速公路波形梁钢护栏》交通部行业标准JT/T281—2007《高速公路波形梁钢护栏》一、标准护栏板总长度4320毫米（安装完毕后净剩4米）立柱间距4米。

1、两波形梁护栏板的宽度310mm，波高85mm,板厚：3mm、4mm；理论重量：3mm厚的为49.16kg,4mm厚的为65.44kg;每公里3MM厚的重12.3吨，4MM厚的重16.388吨。

2、三波形梁护栏板的规格长4320毫米，波宽505毫米，波高85mm,板厚：4mm；理论重量：102kg,配合130*130的方管立柱。

二、立柱：规格Φ114、Φ140mm长度根据要求一般为1.85米、1.95米、2米、2.15米壁厚4.5MM；理论重量：Φ114的12.15kg/m、Φ140mm的15.04kg/m.三、标准段每公里用250块护栏板。

立柱间距4米，每公里用250根立柱，端头2个，柱帽250个，防阻块250个,连接螺栓250套，拼接螺栓2000套本实用新型护栏解决上述技术问题所采用的技术方案是：该护栏板其特征在于板体采用高分子量的PVC材料，在生产中无需防腐、喷涂等处理，真正实现绿色环保，同时由于PVC材料成本大大低于钢材，其综合成本低；该护栏板机械结构呈M形，在板体中设置有与板体沿展方向平行的加强孔，加强孔中热熔包覆玻璃纤维作为加强筋，同时在板体上部为加强抗冲击强度，在凸起部位设置有两排加强孔和加强筋。

PVC高速公路新型防撞护栏与现有技术相比，具有抗冲击性好、成本低、寿命长、安全性更高、绿色环保等优点栏板的宽度310MM，厚度：3MM、4MM。

1吨护栏板可铺：3MM厚的80米，4MM厚的61米。

篇二：护栏设置规范细则一，路侧波形梁防护栏的设置1、设置路侧的波形梁护栏,按防撞等级可分为A级和S级.S 级护栏属于加强型,适合于路侧特别危险的路段使用.S级护栏的立柱中心间距为2m。

2、路侧波形梁护栏的横断布设,不应使护栏面侵入公路建筑限界以内,并不得使护栏立柱外侧的侧向土压力明显减小.立柱外边缘到路肩边缘的最小距离规定为:当土路肩宽度为75cm时,不应小于25cm;当土路肩宽度为50cm时,不应小于14cm,3、路侧护栏端头的设置:路侧波形梁护栏的起,讫点应进行端头处理.路侧护栏的端头可以设计成地锚式或圆头式.逆行车方向的上游圆头式端头与护栏标准段之间应设渐变段,顺行车方向的下游端头可与标准段护栏成一直线布设.4、路侧波形梁护栏的防阻块是波形梁与立柱之间的承力部件,适用于交通流中车种比较复杂,担心碰撞车辆可能会在护栏立柱处拌阻的路段;或为了减少路缘石对碰撞车辆运动轨迹产生不利影响的路段.护栏防阻块分为A型,B型两种.A型适用于圆形立柱, 5、路侧护栏应安装于坚实的土路肩中,当护栏立柱遇软基础情况时,应把护栏立柱设置于混凝土基础中,有条件时,宜采用抽换式护栏立柱.二，中央分隔带波形梁防护的设置1、设置于中央分隔带的波形梁护栏,按防撞等级可分为Am 级和Sm级.Sm级护栏属加强型,适合于在中央分隔带内有重要构造物,并需要限制护栏横向位移的路段.构造上有分设型和组合型两种.分设型护栏适合于中央分隔带相对较宽,中央带内的物较多,并在中央分隔带下埋设有管线的路段.组合型护栏适合于中央分隔带宽度较窄,中央带内构造物不多或埋设管线较少的路段.2、中央分隔带波形梁护栏的横断布设应根据中央分隔带的宽度和断面形式确定.按分设型布设时,不宜使护栏面侵入到公路建筑限界以内.3、当分设型护栏设置在有路缘石的中央分隔带内,波形梁护栏应有防阻块.而且在中央分隔带内布设比较紧张时,波形梁护栏面到缘石面的最小C值可减小到25cm.4、中央分隔带采用组合型波形梁护栏时,护栏立柱的中心线与公路中线重合.当公路中线位置内有构造物,地下管线时,护栏立柱的中心线可以向一侧偏移,或把组合型改变成为分设型,以便绕过中心线位置的构造物.5、组合型波形梁护栏由立柱,横隔梁,波形梁,紧固件组成,立柱可采用圆形或槽形等型钢制造.横隔梁由两根槽钢组成,分别安装在立柱两边.横隔梁的两端分别与波形梁板相连.两边波形梁的最大组合宽度为100cm,亦可根据中央分隔带的宽度作适当调整.6、设置于中央分隔带起点,终点及开口处的护栏应进行端头处理.分设型波形梁护栏,其端头应与中央分隔带线形相一致.在一定长度(例如16m)范围内,波形梁护栏从两条平行线逐渐按一定比例往分隔带内缩窄,一般呈抛物线形,立柱间距为2m,圆端头的半径应与分隔带开口处的线形相一致,一般为25cm。

波形护栏型号及规格

波形护栏型号及规格波形护栏板是高速公路或省路建设中常用的防撞护栏产品，它是半钢性防撞护栏的主要代表形式。

根据防撞等级，波形护栏板可以分为A级、B级和SB级。

其中，SB级波形护栏产品是三波防撞护栏等级，而A级和B级都是两波护栏产品。

A级和B级护栏的主要区别在于它们采用的配件方面。

波形板A级采用4.0厚度，而B级采用3.0厚度。

立柱方面，A级护栏立柱采用140*4.5的规格，而B级为114*4.5的规格。

配件上基本无区别，尤其是螺栓、柱帽、端头这些都是通用的标准件，无等级分别。

波形护栏的价格根据不同规格和型号有所不同。

例如，波形护栏板厚3mm，立柱114mm，双波钢护栏，普通4米间隔，喷塑处理，价格为135-150元/米。

波形护栏板厚4mm，立柱140mm，双波钢护栏，普通4米间隔，喷塑处理，价格为160-180元/米。

波形护栏栏板宽度506MM，立柱140mm，厚度4MM，波纹梁钢护栏，普通4米间隔，喷塑处理，价格为200-260元/米。

具体型号如下：Gr-B-4E路侧B级双波波形梁护栏，立柱间距4m，打入式Gr-B-2E路侧B级双波波形梁护栏，立柱间距2m，打入式Gr-B-4C路侧B级双波波形梁护栏，立柱间距4m，混凝土基础Gr-B-2C路侧B级双波波形梁护栏，立柱间距2m，混凝土基础Gr-A-4E路侧A级双波波形梁护栏，立柱间距4m，打入式Gr-A-2E路侧A级双波波形梁护栏，立柱间距2m，打入式Gr-A-4C路侧A级双波波形梁护栏，立柱间距4m，混凝土基础Gr-A-2C路侧A级双波波形梁护栏，立柱间距2m，混凝土基础Gr-SB-4E路侧SB级三波波形梁护栏，立柱间距4m，打入式Gr-SB-2E路侧SB级三波波形梁护栏，立柱间距2m，打入式Gr-A-2B1路侧A级双波波形梁护栏，立柱间距2m，预埋套筒式Gr-SB-1B1路侧SB级三波波形梁护栏，立柱间距1m，预埋套筒式Gr-Am-4E中央分隔带分设型Am级双波波形梁护栏，立柱间距4m，打入式Gr-Am-2E中央分隔带分设型Am级双波波形梁护栏，立柱间距2m，打入式Gr-SBm-1B中央分隔带分设型SBm级三波波形梁护栏，立柱间距1m，预埋套筒式Grd-Am-2E中央分隔带组合型Am级双波波形梁护栏，立柱间距2m，打入式。
