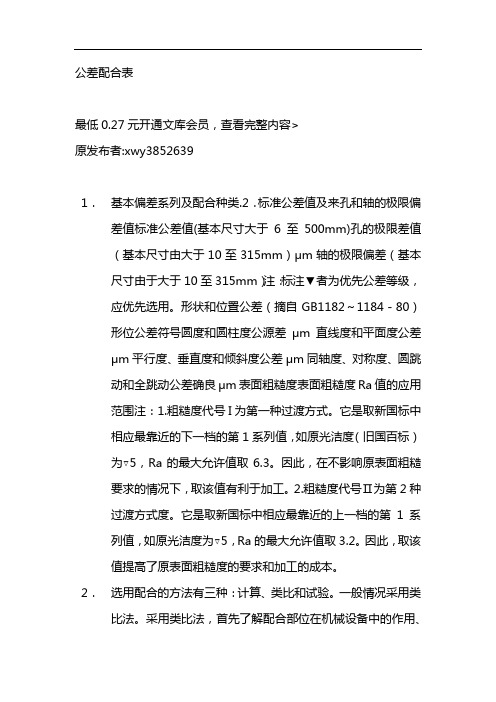

公差配合表最低0.27元开通文库会员，查看完整内容>原发布者:xwy38526391．基本偏差系列及配合种类.2．标准公差值及来孔和轴的极限偏差值标准公差值(基本尺寸大于6至500mm)孔的极限差值（基本尺寸由大于10至315mm）μm轴的极限偏差（基本尺寸由于大于10至315mm）注：标注▼者为优先公差等级，应优先选用。
形状和位置公差（摘自GB1182～1184－80）形位公差符号圆度和圆柱度公源差μm直线度和平面度公差μm平行度、垂直度和倾斜度公差μm同轴度、对称度、圆跳动和全跳动公差确良μm表面粗糙度表面粗糙度Ra值的应用范围注：1.粗糙度代号I为第一种过渡方式。
它是取新国标中相应最靠近的下一档的第1系列值，如原光洁度（旧国百标）为▽5，Ra的最大允许值取6.3。
因此，在不影响原表面粗糙要求的情况下，取该值有利于加工。
2.粗糙度代号Ⅱ为第2种过渡方式度。
它是取新国标中相应最靠近的上一档的第1系列值，如原光洁度为▽5，Ra的最大允许值取3.2。
因此，取该值提高了原表面粗糙度的要求和加工的成本。
2．选用配合的方法有三种：计算、类比和试验。
一般情况采用类比法。
采用类比法，首先了解配合部位在机械设备中的作用、使用要求及工作条件。
其次考虑国标各种配合基本偏差的特点，了解常用、优先配合的特征及应用场合。
最后查阅相关资料熟悉典型配合实例。
3．基本步骤确定配合的特征，即确定是间隙还是过盈还是过渡配合。
比如孔与轴有无相对运动。
是否传递扭矩，是否精确同轴，是移动还是转动还是复合运动。
等等。
确定类别后，再进一步确定选哪一种配合例如H7/k6用于轻微震动的定位配合，装拆也比较方便。
H7/n6用于精确定位承受冲击载荷，装拆较困难。
等等再说工作条件，工作时孔轴哪一个温度高。
配合长度如何，配合面粗糙度，配合误差等等.4．这个问题涉及的理论不是几句话就说明白的。
最新公差与配合标准表优秀文档
最新公差与配合标准表优秀文档(可以直接使用，可编辑实用优质文档，欢迎下载）公差与配合标准表（摘自GB1800～1804－79）1．基本偏差系列及配合种类.2．标准公差值及孔和轴的极限偏差值基本尺寸mm公差等级IT5 IT6 IT7 IT8 IT9 IT10 IT11 IT12孔的极限差值（基本尺寸由大于10至315mm）μm轴的极限偏差（基本尺寸由于大于10至315mm）注：标注▼者为优先公差等级，应优先选用。
形状和位置公差（摘自GB1182～1184－80）形位公差符号分类形状公差位置公差项目直线度平面度圆度圆柱度平行度垂直度倾斜度同轴度对称度位置度圆跳动全跳动符号圆度和圆柱度公差μm主参数d(D)图例公差等级主参数d(D) mm应用举例>6～10>10～18>18～30>30～50>50～80>80～120>120～180>180～250>250～315>315～400>400～5005 1.5 2 2.5 2.5 3 4 5 7 8 9 10 安装E、C级滚动轴承的配合面，通用减速器的轴颈，一般机床的主轴。
6 2.5 3 4 4 5 6 8 10 12 13 157 4 5 6 7 8 10 12 14 16 18 20千斤顶或压力油缸的活塞，水泵及减速器的轴颈，液压传动系统的分配机构8 6 8 9 11 13 15 18 20 23 25 279 9 11 13 16 19 22 25 29 32 36 40 起重机、卷扬机用滑动轴承等10 15 18 21 25 30 35 40 46 52 57 63直线度和平面度公差μm主参数L图例公差等级主要参数L mm应用举例≤10>10～16>16～25>25～40>40～63>63～100>100～160>160～250>250～400>400～6305 2 2.5 3 4 56 8 10 12 15普通精度的机床导轨6 3 4 5 6 8 10 12 15 20 257 5 6 8 10 12 15 20 25 30 40轴承体的支承面，减速器的壳体，轴系支承轴承的接合面8 8 10 12 15 20 25 30 40 50 609 12 15 20 25 30 40 50 60 80 100辅助机构及手动机械的支承面，液压管件和法兰的连接面10 20 25 30 40 50 60 80 100 120 150平行度、垂直度和倾斜度公差μm主参数L、d (D)图例公差等级主参数L、d（D）mm应用举例≤10>10～16>16～25>25～40>40～63>63～100>100～160>160～250>250～400>400～6305 56 8 10 12 15 20 25 30 40 垂直度用于发动机的轴和离合器的凸缘，装D、E级轴承和装C、D级轴承之箱体的凸肩6 8 10 12 15 20 25 30 40 50 60 平行度用于中等精度钻模的工作面，7～10级精度齿轮传动壳体孔的中心线7 12 15 20 25 30 40 50 60 80 100 垂直度用于装F、G 级轴承之壳体孔的轴线，按h6与g6连接的锥形轴减速机的机体孔中心线8 20 25 30 40 50 60 80 100 120 150 平行度用于重型机械轴承盖的端面、手动传动装置中的传动轴同轴度、对称度、圆跳动和全跳动公差确良μm主参数d(D)、B 、L 图例公差等级主参数d（D）、B、Lmm应用举例>3～6 >6~10>10～18>18～30>30～50>50～120>120～250>250～5005 3 4 56 8 10 12 15 6和7级精度齿轮轴的配合面，较高精度的快速轴，较高精度机床的轴套6 5 6 8 10 12 15 20 257 8 10 12 15 20 25 30 40 8和9级精度齿轮轴的配合面，普通精度高速轴（100r/min以下），长度在1m以下的主传动轴，起重运输机的鼓轮配合孔和导轮的滚动面M 12 15 20 25 30 40 50 60表面粗糙度表面粗糙度R a值的应用范围粗糙度代号光洁度代号表面形状、特征加工方法应用范围ⅠⅡ除净毛刺铸、锻、冲压、热轧、冷轧用于保持原供应状况的表面微见刀痕粗车，刨，立铣，平铣，钻毛坯粗加工后的表面可见加工痕迹车，镗，刨，钻，平铣，立铣，锉，粗铰，磨，铣齿比较精确的粗加工表面，如车端面、倒角微见加工痕迹车，镗，刨，铣，刮1～2点／cm2，拉，磨，锉滚压，铣齿不重要零件的非结合面，如轴、盖的端面，倒角，齿轮及皮带轮的侧面、平键及键槽的上下面，轴或孔的退刀槽看不见加工痕迹车，镗，刨，铣，铰，拉，磨，滚压，铣齿，刮1～2点／cm2IT12级公差的零件的结合面，如盖板、套筒等与其它零件联接但不形成配合的表面，齿轮的非工作面，键与键槽的工作面，轴与毡圈的摩擦面可辨加工痕迹的方向车，镗，拉，磨，立铣，铰，滚压，刮3～10点／cm2IT8～IT12级公差的零件的结合面，如皮带轮的工作面，普通精度齿轮的齿面，与低精度滚动轴承相配合的箱体孔微辨加工痕迹的方向铰，磨，镗，拉，滚压，刮3～10点／cm2IT6～IT8厅级公差的零件的结合面；与齿轮、蜗轮、套筒等的配合面；与高精度滚动轴承相配合的轴颈；7级精度大小齿轮的工作面；滑动轴承轴瓦的工作面；7～8 级精度蜗杆的齿面不可辨加工痕迹的方向布轮磨，磨，研磨，超级加工IT5、IT6级公差的零件的结合面，与C级精度滚动轴承配合的轴颈；3、4、5级精度齿轮的工作面暗光泽面超级加工仪器导轨表面；要求密封的液压传动的工作面；塞的外表面；活汽缸的内表面注：1. 粗糙度代号I为第一种过渡方式。
公差与配合表
- 0 - 1．基本偏差系列及配合种类 .2．标准公差值及孔和轴的极限偏差值 标准公差值(基本尺寸大于6至500mm) - 1 -
基本尺寸mm 公 差 等 级
IT5 IT6 IT7 IT8 IT9 IT10 IT11 IT12 〉6～10 〉10～18 >18～30 >30～50 >50～80 〉80~120 〉120～180 >180~250 >250～315 >315～400 〉400～500 6 8 9 11 13 15 18 20 23 25 27 9 11 13 16 19 22 25 29 32 36 40 15 18 21 25 30 35 40 46 52 57 63 22 27 33 39 46 54 63 72 81 89 97 36 43 52 62 74 87 100 115 130 140 155 58 70 84 100 120 140 160 185 210 230 250 90 110 130 160 190 220 250 290 320 360 400 150 180 210 250 300 350 400 460 520 570 630
孔的极限差值（基本尺寸由大于10至315mm） μm 公差带 等 级 基本尺寸mm
>0~18 〉18～30 〉30～50 〉50~80 〉80～120 〉120~180 〉180～250 >250～315
D 8 +77 +50 +98 +65 +119 +80 +146 +100 +174 +120 +208 +145 +242 +170 +271 +190
▼9 +93 +50 +117 +65 +142 +80 +174 +100 +207 +120 +245 +145 +285 +170 +320 +190
10 +120 +50 +149 +65 +180 +80 +220 +100 +260 +120 +305 +145 +355 +170 +400 +190
公差与配合标准表 (2)
公差等级表GB/T1804－2000 线形尺寸的极限偏差数值公差等级基本尺寸分段0.5～3 ＞3～6 ＞6～30 ＞30～120 ＞120～400 ＞400～1000 ＞1000～2000 ＞2000～4000精密f ±0.05 ±0.05 ±0.1 ±0.15 ±0.2 ±0.3 ±0.5中等m ±0.1 ±0.1 ±0.2 ±0.3 ±0.5 ±0.8 ±1.2 ±2粗糙c ±0.2 ±0.3 ±0.5 ±0.8 ±1.2 ±2 ±3 ±4最粗v ±0.5 ±1 ±1.5 ±2.5 ±4 ±6 ±8(GB/T1804－2000)倒圆半径和倒角高度尺寸的极限偏差数值公差等级基本尺寸分段0.5～3 ＞3～6 ＞6～30 ＞30精密f ±0.2 ±0.5 ±1 ±2中等m粗糙c ±0.4 ±1 ±2 ±4最粗v注:倒圆半径和倒角高度的含义参见GB/T6403.4(GB/1804－2000)角度尺寸的极限偏差数值公差等级长度分段～10 ＞10～50 ＞50～120 ＞120～400 ＞400精密f ±1° ±30′ ±20′ ±10′ ±5′中等m粗糙c ±1°30′ ±1° ±30′ ±15′ ±10′最粗v ±3° ±2° ±1° ±30′ ±20′(GB/T1184－1996)直线度和平面度的未注公差值公差等级基本长度范围≤10 ＞10～30 ＞30～100 ＞100～300 ＞300～1000 ＞1000～3000H 0.02 0.05 0.1 0.2 0.3 0.4K 0.05 0.1 0.2 0.4 0.6 0.8L 0.1 0.2 0.4 0.8 1.2 1.6(GB/T1184－1996)垂直度未注公差值公差等级基本长度范围≤100 ＞100～300 ＞300～1000 ＞1000～3000H 0.2 0.3 0.4 0.5K 0.4 0.6 0.8 1L 0.6 1 1.5 2(GB/T1184－1996)对称度未注公差值公差等级基本长度范围≤100 ＞100～300 ＞300～1000 ＞1000～3000H 0.5公差与配合（摘自GB1800～1804－79）1．基本偏差系列及配合种类.2．标准公差值及孔和轴的极限偏差值基本尺寸mm公差等级IT5 IT6 IT7 IT8 IT9 IT10 IT11 IT12>6～10>10～18 >18～30 >30～50 >50～80 >80～120 >120～180 >180～250 >250～315 >315～400 >400～500 68911131518202325279111316192225293236401518212530354046525763222733394654637281899736435262748710011513014015558708410012014016018521023025090110130160190220250290320360400150180210250300350400460520570630孔的极限差值（基本尺寸由大于10至315mm）μm轴的极限偏差（基本尺寸由于大于10至315mm）公差带级>10～18>18～30 >30～50 >50～80 >80～120>120～180 >180～250>250～315K5 +9+1+11+2+13+2+15+2+18+3+21+3+24+4+27+4▼6 +12+1+15+2+18+2+21+2+25+3+28+3+33+3+36+47 +19+1+23+2+27+2+32+2+38+3+43+3+50+4+56+4M5 +15+7+17+8+20+9+24+11+28+13+33+15+37+17+43+206 +18+7+21+8+25+9+30+11+35+13+40+15+46+17+52+207 +25+7+29+8+34+9+41+11+48+13+55+15+63+17+72+20N5 +20+12+24+15+28+17+33+22+38+23+45+27+51+31+57+34▼6 +23+12+28+15+33+17+39+20+45+23+52+27+60+31+66+347 +30+12+36+15+42+17+50+20+58+23+67+27+77+31+86+34p5 +26+18+31+22+37+26+45+32+52+37+61+43+70+50+79+56▼6 +29+18+35+22+42+26+51+32+59+37+68+43+79+50+88+567 +36+18+43+22+51+26+62+32+72+37+83+43+96+50+108+56注：标注▼者为优先公差等级，应优先选用。
公差等级及配合表
自由尺寸公差公差等于上下偏差的绝对值旧国标（HG）159-59中，在基准件公差上，把精度等级分成12级。
取自其中8、9两级精度基准件公差，称为自由尺寸公差。
将偏差分为；单向（+）或（-）、双向（±）二种。
在自由尺寸公差的注解中提示；①自由尺寸公差仅适用于机械加工表面。
②自由尺寸公差在工作图上不标注。
③单向偏差对于轴用（-）号，对于孔、孔深、槽宽、螬深及槽长用（+）号，其余均用双向正负偏差（±）。
④不能纳入上述明确原则的自由尺寸，且有单向偏差要求时，设计者应在工图中注出，否则按双向偏差制造。
修定后国标（GB）1800-79中，标准公差分20级。
即；IT01、IT0、IT1至IT18。
IT表示标准公差，公差等级的代号用阿拉伯数字表示，从IT01至IT18等级依次降低。
并制定（GB）1804-79未注公差尺寸的极限偏差，规定有三条；①规定的极限偏差适用于金属切削加工的尺寸，也可用于非切削加工的尺寸，②图样上未注公差尺寸的偏差，按本标准规定的系列，由相应的技术文件作出具体规定。
③未注公差尺寸的公差等级规定为IT12至IT18。
一般孔用H（+）；轴用h（-）；长度用（±）? IT（即Js或js）。
必要时，可不分孔、轴或长度，均采用? IT（即Js或js）。
50~80mmIT1 0.002mm，IT2 0.003mm，IT3 0.005mm，IT4 0.008mm，IT5 0.013mm，IT6 0.019mm，IT7 0.030mm，IT8 0.046mm，IT9 0.074mm，IT10 0.12mm，IT11 0.19mm，IT12 0.3mm，IT13 0.46mm，IT14 0.74mm，IT15 1.2mm，IT16 1.9mm，IT17 3mm，IT18 4.6mm80~120mmIT1 0.0025mm，IT2 0.004mm，IT3 0.006mm，IT4 0.01mm，IT5 0.015mm，IT6 0.022mm，IT7 0.035mm，IT8 0.054mm，IT9 0.087mm，IT10 0.14mm，IT11 0.22mm，IT12 0.35mm，IT13 0.54mm，IT14 0.87mm，IT15 1.4mm，IT16 2.2mm，IT17 3.5mm，IT18 5.4mm一、GB/T1804－2000 线形尺寸的极限偏差数值公差等级基本尺寸分段0.5～3 ＞3～6 ＞6～30 ＞30～120 ＞120～400 ＞400～1000 ＞1000～2000 ＞2000～4000精密f ±0.05 ±0.05 ±0.1 ±0.15 ±0.2 ±0.3 ±0.5中等m ±0.1 ±0.1 ±0.2 ±0.3 ±0.5 ±0.8 ±1.2 ±2粗糙c ±0.2 ±0.3 ±0.5 ±0.8 ±1.2 ±2 ±3 ±4最粗v ±0.5 ±1 ±1.5 ±2.5 ±4 ±6 ±8二、(GB/T1804－2000)倒圆半径和倒角高度尺寸的极限偏差数值公差等级基本尺寸分段0.5～3 ＞3～6 ＞6～30 ＞30精密f ±0.2 ±0.5 ±1 ±2中等m粗糙c ±0.4 ±1 ±2 ±4最粗v注:倒圆半径和倒角高度的含义参见GB/T6403.4三、(GB/1804－2000)角度尺寸的极限偏差数值公差等级长度分段～10 ＞10～50 ＞50～120 ＞120～400 ＞400精密f ±1°±30′±20′±10′±5′中等m粗糙c ±1°30′±1°±30′±15′±10′最粗v ±3°±2°±1°±30′±20′四、(GB/T1184－1996)直线度和平面度的未注公差值公差等级基本长度范围≤10 ＞10～30 ＞30～100 ＞100～300 ＞300～1000 ＞1000～3000 H 0.02 0.05 0.1 0.2 0.3 0.4K 0.05 0.1 0.2 0.4 0.6 0.8L 0.1 0.2 0.4 0.8 1.2 1.6五、(GB/T1184－1996)垂直度未注公差值公差等级基本长度范围≤100 ＞100～300 ＞300～1000 ＞1000～3000H 0.2 0.3 0.4 0.5K 0.4 0.6 0.8 1L 0.6 1 1.5 2六、(GB/T1184－1996)对称度未注公差值公差等级基本长度范围≤100 ＞100～300 ＞300～1000 ＞1000～3000H 0.5K 0.6 0.8 1L 0.6 1 1.5 2七、(GB/T1184－1996)圆跳动的未注公差值公差等级圆跳动公差值H 0.1K 0.2L 0.5配合基本尺寸相同的相互结合的孔和轴公差带之间的关系。
《机械公差与配合标准表》完全免费
机械公差与配合（摘自GB1800～1804－79）1．基本偏差系列及配合种类.2．标准公差值及孔和轴的极限偏差值标准公差值(基本尺寸大于6至500mm)孔的极限差值（基本尺寸由大于10至315mm）μm轴的极限偏差（基本尺寸由于大于10至315mm）注：标注▼者为优先公差等级，应优先选用。
形状和位置公差（摘自GB1182～1184－80）形位公差符号圆度和圆柱度公差 μm主参数d (D)图例直线度和平面度公差 μm主参数L 图例平行度、垂直度和倾斜度公差 μm 主参数L 、d (D)图例同轴度、对称度、圆跳动和全跳动公差确良 μm主参数d(D)、B 、L 图例表面粗糙度表面粗糙度R a值的应用范围注：1. 粗糙度代号I为第一种过渡方式。
它是取新国标中相应最靠近的下一档的第1系列值，如原光洁度（旧国标）为▽5，R a的最大允许值取6.3。
因此，在不影响原表面粗糙要求的情况下，取该值有利于加工。
2. 粗糙度代号Ⅱ为第2种过渡方式。
它是取新国标中相应最靠近的上一档的第1系列值，如原光洁度为▽5，R a的最大允许值取3.2。
因此，取该值提高了原表面粗糙度的要求和加工的成本。
注：1. 粗糙度代号I为第一种过渡方式。
它是取新国标中相应最靠近的下一档的第1系列值，如原光洁度（旧国标）为▽5，R a的最大允许值取6.3。
因此，在不影响原表面粗糙要求的情况下，取该值有利于加工。
2. 粗糙度代号Ⅱ为第2种过渡方式。
它是取新国标中相应最靠近的上一档的第1系列值，如原光洁度为▽5，R a的最大允许值取3.2。
因此，取该值提高了原表面粗糙度的要求和加工的成本。
尺寸公差与配合标准表
+2
+2
+2
+3
+3
+4
+4
+12
+15
+18
+21
+25
+28
+33
+36
▼6
+1
+2
+2
+2
+3
+3
+3
+4
+19
+23
+27
+32
+38
+43
+50
+56
7
+1
+2
+2
+2
+3
+3
+4
+4
M
5
+15
+17
+20
+24
+28
+33
+37
+43
+7
+8
+9
+11
+13
+15
+17
+20
+18
+21
40
50
60
80
100
辅助机构及手
动机械的支承
面，液压管件和
法兰的连接面
10
20
25
30
40
50
60
80
100
120
150
平行度、垂直度和倾斜度公差μ m
机械设计公差与配合标准表
机械设计公差与配合标准表1．基本偏差系列及配合种类
.2．标准公差值及孔和轴的极限偏差值
标准公差值(基本尺寸大于6至500mm)
孔的极限差值（基本尺寸由大于10至315mm）μm
轴的极限偏差（基本尺寸由于大于10至315mm）
注：标注▼者为优先公差等级，应优先选用。
形状和位置公差（摘自GB1182～1184－80）
形位公差符号
圆度和圆柱度公差 μm
主参数d (D)图例
直线度和平面度公差 μm
主参数L 图例
平行度、垂直度和倾斜度公差 μm 主参数L 、d (D)图例
同轴度、对称度、圆跳动和全跳动公差确良 μm
主参数d(D)、B 、L 图例
表面粗糙度
表面粗糙度R a值的应用范围
注：1. 粗糙度代号I为第一种过渡方式。
它是取新国标中相应最靠近的下一档的第1系列值，如原光洁度（旧国标）为▽5，R a的最大允许值取6.3。
因此，在不影响原表面粗糙要求的情况下，取该值有利于加工。
2. 粗糙度代号Ⅱ为第2种过渡方式。
它是取新国标中相应最靠近的上一档的第1系列值，如原光洁度为▽5，
R a的最大允许值取3.2。
因此，取该值提高了原表面粗糙度的要求和加工的成本。
公差与配合形位公差表
公差与配合（摘自GB1800～1804－79）1．基本偏差系列及配合种类.2．标准公差值及孔和轴的极限偏差值基本尺寸mm公差等级IT5 IT6 IT7 IT8 IT9 IT10 IT11 IT12>6～10>10～18 >18～30 >30～50 >50～80 >80～120 >120～180 >180～250 >250～315 >315～400 >400～500 68911131518202325279111316192225293236401518212530354046525763222733394654637281899736435262748710011513014015558708410012014016018521023025090110130160190220250290320360400150180210250300350400460520570630孔的极限差值（基本尺寸由大于10至315mm）μm轴的极限偏差（基本尺寸由于大于10至315mm）公差带级>10～18>18～30 >30～50 >50～80 >80～120>120～180 >180～250>250～315K5 +9+1+11+2+13+2+15+2+18+3+21+3+24+4+27+4▼6 +12+1+15+2+18+2+21+2+25+3+28+3+33+3+36+47 +19+1+23+2+27+2+32+2+38+3+43+3+50+4+56+4M5 +15+7+17+8+20+9+24+11+28+13+33+15+37+17+43+206 +18+7+21+8+25+9+30+11+35+13+40+15+46+17+52+207 +25+7+29+8+34+9+41+11+48+13+55+15+63+17+72+20N5 +20+12+24+15+28+17+33+22+38+23+45+27+51+31+57+34▼6 +23+12+28+15+33+17+39+20+45+23+52+27+60+31+66+347 +30+12+36+15+42+17+50+20+58+23+67+27+77+31+86+34p5 +26+18+31+22+37+26+45+32+52+37+61+43+70+50+79+56▼6 +29+18+35+22+42+26+51+32+59+37+68+43+79+50+88+567 +36+18+43+22+51+26+62+32+72+37+83+43+96+50+108+56注：标注▼者为优先公差等级，应优先选用。
标准公差表(最全) 最新
65 80
80
100
-16 -38
-10 -45
-4 -58
-30 -52
-24 -59
-37 -37 -91 -124
100 120 120 140 -20 -12 -4 -36 -28 -43 -43
-45 -52 -67 -61 -68 -106 -143 140 160
160 180
180 200
840
480
480
480
注：1、基本尺寸小于1mm时，各级的A和B均不采用。 2、▲为优先公差带，*为常用公差带，其余为一般用途公差带。
偏差(公差带A--F)
公差带 D
E
F
8*
▲9
10*
11*
8*
9*
10
6*
34
45
60
80
28
39
54
12
20
20
20
20
14
14
14
6
48
60
78
105
38
0
0
36
57
89
140
230
360
570
890
0
0
0
0
0
0
0
0
40
63
97
155
250
400
630
970
0
0
0
0
0
0
0
0
孔的极限偏差(公差带J-
基本尺寸mm
J
公差带 Js
大于 至 6 7 8 5 6* 7* 8*
-
3
2 -4
