测量小灯泡电功率实验的目的和原理 方法
测量电功率实验的目的和原理：
1. 实验目的：
1）测定小灯泡额定电压下的电功率；
2）测定小灯泡略高于额定电压下的电功率；
3）测定小灯泡略低于额定电压下的电功率。
2. 实验原理：P=UI
应测量的物理量：小灯泡两端的电压U，和通过的电流I。
3. 实验方法：伏安法
伏安法测小灯泡的电功率：
实验电路图
实验器材 电源、滑动变阻器、电压表、电流表、小灯泡、灯座、开关、导线若干
实验步骤 (1)按设计的电路图连接实物，并设计实验记录表格
(2)检查电路无误后，闭合开关s，移动滑动变阻器的滑片P，观察电压表的示数。当电压表
的示数等于小灯泡的额定电压时，停止滑动，并记下电流表的示数
(3)调节滑动变阻器，使小灯泡两端的电压为额定电压的1．2倍，观察小灯泡的发光情况，
并记下电压表和电流表的示数
(4)调节滑动变阻器，使小灯泡两端的电压低于额定电压的1／5，观察小灯泡的发光情况，
并记下电压表和电流表的示数
(5)整理实验器材
实验表格
次数 电压U（V） 电流I（A） 电功率P（W） 灯泡亮度
实验结论 U实=U额，P实=P额，正常发光；
U实>U额，P实>P额，比正常发光更亮；
U实
的额定电流；
(2)连接电路时开关断开，滑动变阻器滑到阻值最大处；
(3)使小灯泡的电压高于额定电压时，要注意观察电压表示数的变化，以免电压过高，烧坏
小灯泡
伏安法测电阻与测功率的异同点：
测小灯泡的电功率 测电阻
相同点 所测物理量 灯泡两端的电压(U)和通过灯泡的电流(I)
电路图
连入电路时
开关断开，滑动变阻器位于阻值最大处
不同点 原理 P=UI
计算公式 P=UI
滑动变阻器作用 保护电路，控制灯泡两端电压 保护电路，改变电路中的电流
补充：
(1)伏安法测功率。滑动变阻器的作用是保护电路和控制灯泡两端电压。多次测量的目的是
为了测量不同电压下小灯泡的实际功率，不是为了多次测量求平均值。所以设计的表格中没
有“平均功率” 这一栏。
(2)伏安法测定值电阻时，滑动变阻器的作用是保护电路和改变电路中的电流和电阻两端电
压，因电阻阻值不变，这是为了多测几组对应的电压、电流值，多测几次电阻值，用多次测
量求平均值来减小误差。
(3)伏安法测小灯泡电阻时，由于灯丝电阻大小与温度有关。在不同的工作状态下，小灯泡
温度不同。灯丝电阻也不同。因此测灯丝电阻时滑动变阻器的作用是为了保护电路和改变电
路中的电流，不是为了多次测量求平均值。
“伏安法测功率”中常见故障及排除:
“伏安法测功率”是电学中的重要实验。同学们在实验过程中，容易出现一些实验故障，对
出现的实验故障又束手无策，因此，能够找出实验故障是做好实验的 “法宝”。下面就同学
们在实验中易出现的故障从以下几方面进行分析。
1．器材选择不当导致故障
故障一：电流表、电压表指针偏转的角度小。
[分析原因]①电压表、电流表量程选择过大；②电源电压不高。
[排除方法]选择小量程，如果故障还存在，只有调高电源电压。实验中若电表指针偏转的角
度太小，估读电流或电压时由于视觉造成的误差将增大。为了减小实验误差，选择量程时既
不能使电表指针超过最大刻度，又要考虑到每次测量时应该使电表指针偏过刻度盘的中线。
2．器材连接过程中存在故障
故障二：电压表、电流表指针反向偏转。
[分析原因]两表的“+”“-”接线柱接反了，当电流从“一”接线柱流入时，指针反向偏转，
甚至出现指针打弯、损坏电表的情况。
[排除方法]将两电表的“+”“-”接线柱对调。
故障三：滑动变阻器的滑片滑动时，电表示数及灯泡亮度无变化。
[分析原因]滑动变阻器连接有误，没有遵循“一上一下”的接线原则，把滑动变阻器接成了
定值电阻。
[排除方法]遵循“一上一下”原则正确连接滑动变阻器。
故障四：滑动变阻器的滑片滑动时，电表示数都不变，灯泡极亮且亮度无变化。
[分析原因]滑动变阻器的连接有误，没有遵循“一上一下”的接线原则，且滑动变阻器在电
路中的阻值为零。
[排除方法]遵循“一上一下”的原则正确连接滑动变阻器。
故障五：刚接好最后一根导线，灯泡立即亮了。
[分析原因]连接电路的过程中，开关没有断开。
[排除方法]连接时注意断开开关，保护电路。
3．元件损坏导致故障
故障六：闭合开关后，灯不亮，电流表、电压表都没有示数。
[分析原因]电路中存在开路：①接线柱接触不良； ②电路中电源、电流表、开关或变阻器
可能损坏；③连接导线可能断开。
[排除方法]可先把各接线柱拧紧，若还不行，用一根导线让各元件依次短路，找出故障位置。
故障七：闭合开关，灯不亮，电流表几乎没有示数，电压表指针明显偏转。
[分析原因]可能是灯泡灯丝断了或灯座与灯泡接触不良。
[排除方法]更换灯泡或使灯座与灯泡接触良好。
利用电能表和停表测家用电器的功率：
1. 实验原理：
2．实验设计思路：
在家庭电路中，家用电器消耗的电能可以由电能表进行测量。每只电能表上标有该电能
表上的转盘每千瓦的转数。例如，一只电能表标着3000r／(kW·h)，这表示每消耗1kW·h
的电能，电能表的转盘转3000 转。利用盘面上的这个参数可以测定家用电器的功率。
3．实验步骤要测量某家用电器的功率，可只让它在电路中工作，将其他用电器关掉。观察
电能表的转盘转过的转数N，同时用停表测出所用的时间t(s)，若以上述电能表为例，则该
电器的功率大小为=。
还有一种电子式电能表，其表盘上“n imp／(kW· h)”的含义是每消耗1kW·h的电能，
指示灯闪烁n 次。若测得某用电器工作时间t内指示灯闪烁了N 次，则该用电器的功率为。

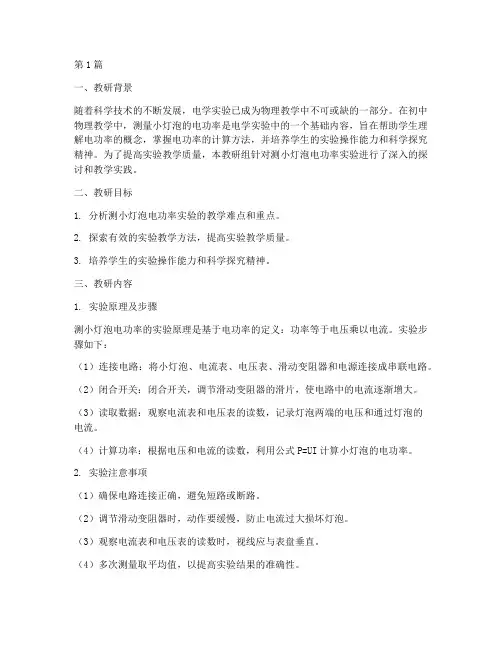

测小灯泡电功率教研记录(3篇)
第1篇一、教研背景随着科学技术的不断发展，电学实验已成为物理教学中不可或缺的一部分。
在初中物理教学中，测量小灯泡的电功率是电学实验中的一个基础内容，旨在帮助学生理解电功率的概念，掌握电功率的计算方法，并培养学生的实验操作能力和科学探究精神。
为了提高实验教学质量，本教研组针对测小灯泡电功率实验进行了深入的探讨和教学实践。
二、教研目标1. 分析测小灯泡电功率实验的教学难点和重点。
2. 探索有效的实验教学方法，提高实验教学质量。
3. 培养学生的实验操作能力和科学探究精神。
三、教研内容1. 实验原理及步骤测小灯泡电功率的实验原理是基于电功率的定义：功率等于电压乘以电流。
实验步骤如下：（1）连接电路：将小灯泡、电流表、电压表、滑动变阻器和电源连接成串联电路。
（2）闭合开关：闭合开关，调节滑动变阻器的滑片，使电路中的电流逐渐增大。
（3）读取数据：观察电流表和电压表的读数，记录灯泡两端的电压和通过灯泡的电流。
（4）计算功率：根据电压和电流的读数，利用公式P=UI计算小灯泡的电功率。
2. 实验注意事项（1）确保电路连接正确，避免短路或断路。
（2）调节滑动变阻器时，动作要缓慢，防止电流过大损坏灯泡。
（3）观察电流表和电压表的读数时，视线应与表盘垂直。
（4）多次测量取平均值，以提高实验结果的准确性。
3. 教学难点分析（1）电路连接：对于初学者来说，正确连接电路是实验成功的关键。
（2）读数误差：电流表和电压表的读数误差会影响实验结果的准确性。
（3）数据计算：对电功率的计算公式理解不够深入，容易导致计算错误。
4. 教学重点（1）培养学生的实验操作能力，确保实验步骤的正确性。
（2）提高学生对电功率概念的理解，掌握电功率的计算方法。
（3）培养学生的科学探究精神，通过实验发现问题、分析问题和解决问题。
四、教学策略1. 演示实验教师首先进行演示实验，让学生直观地了解实验步骤和注意事项。
通过演示，使学生初步掌握实验操作技能。
2. 分组实验将学生分成小组，每组进行一次完整的实验。
九年级物理测量小灯泡的电功率课件
次数
电压U/V
电流I/A
发光情况
电功率P/W
1
2
2
2.5
3
3
0.28 0.30 0.34
较暗 正常 很亮
7.分析论证 (1).在不同的实际功率下,灯泡的亮度一样吗?
(2).你认为小灯泡的亮暗是由什么决定的？
0.56 0.75 1.02
一、测量小灯泡的电功率
8.伏安法测小灯泡的电阻和测电功率的比较
（1）相同点
课堂小结
本堂重点：1．会利用伏安法测定小灯泡的电功率 2．加深对实际功率和额定功率的理解
本堂难点：电流表、电压表及滑动变阻器的正确使用
课堂练习
考点一：滑动变阻器的作用
【典型例题1】 （2019 江苏省宿迁）如图所示，电源电压6V保持不变，定值电阻R1标有 “10Ω0.5A”字样：滑动变阻器R2标有“20Ω 1A”字样，电流表量程为0～0.6A，
2.实验原理：P=UI 3.实验电路图：
P
a R' b
mA
V
RLED
S
二、用“伏安法”测量发光二极管的电功率
4.实验器材：发白光的二极管一个，电压表，开关， 滑动变阻器，毫安表，电 源，导线若干．
5.实验步骤： （1）根据电路连接实物图。 （2）检查无误后，闭合开关。调节滑片，使 发光二极管的亮度与灯泡发光相当，记下电压 表和电流表的示数，计算发光二极管的电功率。
允许通过的最大电流大于灯泡的额定电流；
最大电阻与灯丝电阻差不多大，以使调节效果明显。
一、测量小灯泡的电功率
5.实验步骤：
（1）将电压表和电流表指针调零，断开开关，按照电路图连接电路，将滑动 变阻器滑片放在阻值最大处。 （2）闭合开关，调节滑动变阻器滑片，使电压表示数依次为2 V、2.5 V和3 V， 依次记下电压表示数U和对应的电流表示数I，分别将U、I 记录在表格中； （3）观察并比较三次小灯泡的发光情况，将现象记录在表格中。 （4）整理好实验器材．
测量小灯泡电功率教学设计
测量小灯泡电功率教学设计测量小灯泡电功率教学设计在教学工作者开展教学活动前，常常要根据教学需要编写教学设计，借助教学设计可以提高教学质量，收到预期的教学效果。
那么大家知道规范的教学设计是怎么写的吗？以下是店铺收集整理的测量小灯泡电功率教学设计，仅供参考，欢迎大家阅读。
【设计意图】电功率是初中教学的重点和难点。
学生从前面的学习中已经知道额定电压、额定功率，但学生对额定电压、额定功率与实际电压、实际功率混淆不清。
本节课的重点是“测量小电灯的功率”的测量和探究实验活动。
实验中要求学生自行判断待测物理量并设计实验步骤，以培养学生的实验设计能力。
通过活动以使学生能区分用电器的额定电压、实际电压和额定功率、实际功率，了解实际功率与额定功率大小之间的关系。
培养学生的思维技能、实验操作技能以及分析概括等能力。
两人一组共同实验，对实验中发现的问题能进行一定的分析与评价，既培养学生分析解决问题的能力，又促进学生之间的交流，进一步培养科学素养和合作精神。
本节课另外增加“利用家用电能表测算家用电器电功率”实验的分析与计算，有助于进行家庭实验。
课外可以在家长的指导、帮助下进行实验，以注意安全，防止意外事故发生。
这个实验对学生技能和能力的培养有非常重要的实际意义和应用价值，通过实验能使学生明白物理知识是与生活紧密联系的，也能进一步激发学生的学习兴趣。
适当使用多媒体手段加强视觉感受，促进实验过程方法抽象模型的建构，进一步开发物理实验的功能，促使实验教学更加高效。
【教学目标】1、知识与技能（1）通过“测量小电灯的功率”的活动，能区分用电器的额定功率和实际功率，了解实际功率与额定功率大小之间的关系。
加深对额定功率、实际功率的理解。
（2）进一步熟练电流表、电压表和滑动变阻器的使用操作技能，提高学生实验素质。
2、过程与方法（1）经历“测量小电灯的功率”的探究实验活动，能区分用电器的额定功率和实际功率，了解实际功率与额定功率大小之间的关系，培养学生的分析概括能力。
物理中考提分训练 ：测量小灯泡的电功率
【变式1】在测定小灯泡功率的实验中,已知小灯泡的额定电压为2.5 V,小明同学通过
【核心素养练】 12.(2021绥化中考)小倩同学现有一个标有“3.8 V”字样的小灯泡,她想知道小灯泡 的额定功率,于是连接了如图甲所示的实验电路(不完整),电源电压恒为6 V。
(1)请用笔画线代替导线,完成图甲中实物电路的连接。(连线时导线不能交叉) (2)图甲中,连接电路时,开关应处于 断开 状态。闭合开关前,滑动变阻器的滑片应 位于 B (选填“A”或“B”)端。
两节干电池,6 V的蓄电池、电流表(0~0.6 A和0~3 A)、电压表(0~3 V和0~15 V)、开
关,滑动变阻器的规格有“10 Ω 1 A” “15 Ω 1.5 A” “20 Ω 2 A” “50 Ω 2 A”四种,导线。则电源应选用 6V的蓄电池 ,电流表用0~0.6A量程,电压表用
量程,滑动变阻器应选用“15Ω 1.5A”规格。
数如图乙所示,则小灯泡的额定功率为 0.7 W。
(4)老师告诉小聪,与小灯泡的电阻相比较,电流表的电阻非常小,电压表的电阻非常大, 由于电流表、电压表电阻的影响,测量后计算出的电功率值会 偏大 (选填“偏
大”“偏小”或“不变”)。
【思维拓展练】 10.小明同学利用额定电压为2.5 V的小灯泡(正常工作时电阻约为10 Ω)进行“测量 小灯泡的电功率”的实验,已知电源电压为4 V,实验室提供的滑动变阻器有:滑动变阻 器R1(规格为“20 Ω 1 A”),滑动变阻器R2(规格为“5 Ω 0.5 A”)。
初中物理重点实验：测定小灯泡的功率,还不会的抓紧掌握
一、测定小灯泡的功率1、原理：P＝U I2、器材：电池组（电源电压应大于小灯泡额定电压）小灯泡（观察额定电压或额定电流）滑动变阻器（观察铭牌，电路中电流不能超过允许通过的电流）、电压表、电流表、导线若干3、能画电路图，会连接实物图。
4、步骤：a、实验前：电键要断开，连好后滑动变阻器要放在阻值最大端。
（作用：保护电路）b、实验中：闭合电键（操作步骤正确，滑动变阻器的阻值为最大阻值），调节滑动变阻器（作用：改变小灯泡的电流和小灯泡两端的电压）观察电压表（或电流表）示数为略低于、等于、略高于额定电压（额定电流）时，小灯泡的亮暗情况（电表数为额定值时，小灯泡正常发光）记录：c、实验后：（1）对数据分析，对同一小灯泡，电压越大，电流越大，电功率越大，小灯泡越亮（2）对数据进一步分析：U／I的比值并不完全相同，说明：小灯泡的电阻与材料、长度和横截面积有关外，可能还受到某些因素的影响。
二、对实验中可能出现的问题分析中考的热点之一，是电学的动态分析和故障分析，以下问题的分析对解决这类问题有很大帮助。
1、连线不正确，元件无故障（电键闭合）2、连接正确，元件有故障（电键闭合）三、灵活多变，设计实验在“测小灯泡的功率”实验中，如只有电压表（或电流表），再选用部分器材（如定值电阻等）也可测量小灯泡的电功率。
例如：某同学有一只标有“3.8V”字样的灯泡，他想测定小灯泡的额定功率，现只有电压为6伏的电源、电键、电流表和标有“10Ω、2A”字样的滑动变阻器和标有“50Ω、1A”字样的定值电阻各一个，以及导线若干，请你帮他测出小灯泡的额定功率。
复习建议：掌握分析问题的方法，养成良好的思维习惯。
在复习中要重视每一个问题的过程分析。
每分析、解决一个物理问题，都要知道它涉及到什么物理概念，应用了什么规律、采用了什么方法。
难、偏、怪的题不应是复习的重点（内容）而应将复习的重点放在物理思维含量高，方法通用性强，模型典型化的传统基本题的训练，要通过这样的基础训练来巩固基础知识，掌握基本方法。
测量小灯泡的电功率的实验方法
测量小灯泡的电功率的实验方法
一、实验目的
本实验旨在测量小灯泡的电功率。
二、实验设备
1. 电源：用于提供灯泡所需电流的电源；
2. 电表：用来测量小电功率的设备；
3. 小灯泡：作为被测量的小灯泡；
4. 导线：用于将电源和小灯泡连接起来；
5. 护目镜：用来保护眼睛安全观察小灯泡状态。
三、实验步骤
1.准备实验设备。
将电源、电表、小灯泡以及导线连接在一起，将护目镜准备好。
2.启动电源。
将电源的电压设定为适当的值，小灯泡能够亮起来。
3.调节电源输出电流。
将电源的电流调节到适当的值，以便于测量小灯泡的功率。
4.采集数据。
将电表连接到电源，采集功率数据，记录小灯泡的功率。
5.停止电源。
实验完毕后，将电源关闭，拆除各个设备。
四、实验操作注意事项
1.在启动电源之前，一定要先检查电源的电压值是否正确，以避免过大或过小的电压可能对小灯泡造成损坏。
2.在采集数据时，需要注意电源的输出电流值，以免影响测量结
果。
3.在实验结束前，记得将电源关闭，以免出现意外情况。
08初中物理电学实验PPT 实验六 测量小灯泡及发光二极管的电功率 物理实验设计与应用教学课件
(1)
(2）
6KΩ
12KΩ
(3)?
(4)?
思考题
3.有两个电阻器R1和R2，将其串联后的总电阻是12 欧姆，而将其并联后总电阻的12倍近似于32欧姆， 则R1和R2的电阻各为多大？
R1=？ R2=？ 12Ω
R1=？
R2=？
R1R212
R1R2 1232 R1 R2
4、8
扩展的参考内容：
A
B
R1
R2
R3
R
电阻串联时，其等效总电X 阻为各个电阻的和.
即: RR 1R 2R n
将一个个电阻直接跨接在某电路A、B的两端，这种接法称 为并联接法，见图7-2。
R1
A
B
R2
R3
RX
电阻并联时，其等1 1
R R1 R2
Rn
将电阻先按不同的串、并联方式组合在一起，然后 跨接在某电路A、B的两端，这种接法称为串并联 （混联）接法，见图3。
0
-
+
V G
G
0
-
+
A G
G
根据表2的要求计算出发光二极管的实际电功率。
表2
实际电压
电压（V） 电流（A)
等于额定电压值
1.6
0.006
低于额定电压值
1.2
0.004
略高于额定电压值 2.0
0.009
发光情况 电功率（W）
正常
0.010
偏暗
0.004
偏亮
0.018
思考题
1.测量小灯泡及发光二极管的电功率除了用伏安法外，还能 用其他方法吗？请设计出不同的测量方法。
2.小灯泡及发光二极管在未接入电路时分别测出的电阻值有 什么区别？
人教版物理九年级下册第十八章第3节《测量小灯泡的电功率》
P实 =
U实2 = (2.4V)2=0.64W ；
R
9Ω
（4）此时灯泡和滑动变阻器的阻值之比：R灯
R滑
Hale Waihona Puke = U灯 U滑= 2.4V = 8 2.1V 7
。
4.如图所示的四个电路中，电源电压已知，电阻R的阻值已知，根据电 压表或电流表的示数，无论直接还是间接均不能求出灯泡电功率的电 路是（ C ）
5.某电炉在额定电压220V下的功率为1000W，当实际电压只有额定电 压的80%时，若电炉的电阻保持不变，此时电炉的实际功率是多少？
实验方案
实验数据 记录表格
①移动变阻器的滑片使小灯泡两端的电压分别为额定电压、 低于额定电压、高于额定电压（约 1.2U额） ； ②记录电压表和电流表的示数，观察比较灯的亮度有何区别。
小灯泡的额定电压是_2_._5_V。
次数 电压U/V
1 2.5 2 2.0 3 3.0
电流I/A
发光情况
电功率P/W
不 同
实验目的
测小灯泡的电阻，认识 温度对电阻的影响
点 实验原理
R＝
U I
测小灯泡的电功率，加深对额 定功率和实际功率的理解
P＝UI
常 闭合开关，灯 闭合开关，灯泡 电流表 电流表与电
见 泡不亮，电流 不亮，电流表几 有示数，压表的指针 电流表与电压
故 障
表、电压表无 示数
乎无示数，电压 表示数很大，等 于电源电压
电压表 向零刻度左 表的指针偏转 无示数 侧的方向偏 角度很小
转
原 因 分
①电源、电流表、 导线、开关或滑 ①灯泡断路； 动变阻器损坏； ②电流表、电 ②接线柱接触不 压表位置接反
析良
(课件)测量小灯泡的电功率
电源电压过低
①电源电 压过低； ②变阻器 连入电路 的电阻过 大
2 课堂练习
1．测小灯泡的电功率原理：___P_＝__U__I______。 (1)利用伏安法测电功率：如图所示，用电压表测出用电器
两端的__电__压__，用电流表测出通过用电器的__电__流__， 就可以根据P＝___U__I___计算出用电器的电功率。
电功率/W
0.62
0.90
(4)利用该电路无法完成“探究电流与电压的关系”实验，理 由是__灯__的__电__阻__随__温__度__的__变__化__而__变__化____________。
3．利用如图所示的电路图进行“测量小灯泡电功率”的实 验，请分析出现以下各现象时，电路可能出现的故障。 (电源、开关、导线及电表均正常)
(1)闭合开关，灯不亮，电压表示数接 近电源电压，电流表几乎没有示数： _灯__丝__断__路__(_或__灯__与__灯__座__没__有__良__好___ _接__触__；__或__灯__座__断__路__等__)__________；
(2)闭合开关，灯不亮，电压表示数为零，而电流表有较 大示数：__灯__被__短__路__________________；
（2）记录电压值，电流值，同时观察比较灯的亮度有 何区别。
实验步骤
（1）将电压表和电流表指针调零，断开开关，按照电 路图连接电路，将滑动变阻器滑片放在阻值最大处。
（2）闭合开关，调节滑动变阻器滑片，使电压表示数 依次为2.5 V、2 V和3 V，依次记下电压表示数U和对应的 电流表示数I，分别将U、I记录在表格中；
实验目的 测量小灯泡的电功率。
实验原理 P = UI
实验器材 电源、开关、导线、电流表、电压表、滑动变 阻器、小灯泡（额定电压2.5 V）
第3节 测量小灯泡电功率(知识点梳理)(解析版)
第3节测量小灯泡电功率（知识点梳理）★考点概览一、伏安法测量小灯泡的电功率1.实验目的：学习用电压表和电流表测量小灯泡的额定功率和实际功率，并加以比较。
2.实验原理：要测量小灯泡的电功率，根据电功率公式，可以用电压表测出小灯泡两端的电压，用电流表测出通过小灯泡的电流。
3.实验器材：电源、滑动变阻器、电压表、电流表、小灯泡、开关、导线若干。
4.设计并进行实验：（1）按照图所示的电路图连接好实验电路，连接电路时，开关处于断开状态，滑动变阻器的滑片置于最大阻值处。
（2）检查电路连接无误后，闭合开关，移动滑动变阻器滑片，使小灯泡两端的电压等于额定电压，记录电压表与电流表的示数，观察并记录小灯泡的发光情况。
（3）调节滑动变阻器的滑片，使小灯泡两端的电压小于小灯泡的额定电压，记录电压表和电流表的示数，观察并记录小灯泡的发光情况。
（4）调节滑动变阻器的滑片，使小灯泡两端的电压约为额定电压的 1.2倍，记录电压表与电流表的示数，观察并记录小灯泡的发光情况。
（5）整理好实验器材。
（6）用公式计算出小灯泡的额定功率和实际功率，记录在下表中。
5.分析与论证（1）分析表格中的实验数据后，发现小灯泡两端的实际电压越高，小灯泡的电功率越大，灯泡发光越亮。
（2）小灯泡的亮度直接由它的实际功率决定。
（3）小灯泡两端的实际电压只有在不高于额定电压时，才处于安全使用状态。
（4）小灯泡的实际功率有多个，额定功率只有一个。
6.实验结论（1）当实际电压等于额定电压时，小灯泡的实际功率等于额定功率，小灯泡正常发光。
（2）当实际电压低于额定电压时，小灯泡的实际更率小于额定功率，小灯泡发光较暗。
（3）当实际电压高于额定电压时，小灯泡的实际功率大于额定功率，小灯泡发光较亮。
7.注意事项（1）电源电压应高于灯泡的额定电压；滑动变阻器允许通过的最大电流要大于小灯泡的正常工作电流，滑动变阻器的最大阻值应与小灯泡的电阻差不多，这样会使滑动变阻器的调压效果明显。
