接触网工程施工测量作业指导书
接触网工程施工测量作业指导书接触网是把图纸上的内容和线路具体情况结合起来，即把施工图纸上的支柱，基础等接触网建筑物的位置，落实到具体施工地点。
为挖坑作业提供依据，并核定接触网设计平面图与现场实际情况是否相符，初步检验设计是否合理、有无遗漏、缺陷和错误等。
接触网施工测量主要是指线路的纵向测量，即支柱，基础纵向位置的测量。
定位测量（即坑位测量）是在基坑开挖时进行，故此章不介绍。
施工测量是接触重要的工序之一，它直接影响着以后的立杆、架线、调整等工作，甚至关系着接触网建成后运营的好坏，因此，测量前要熟悉图纸，了解设计原则和有关规程，向工务、电务关部门了解并索取线路有关资料，地下埋设情况以及铁路附近的架空线路等资料。
做好人力和。
测量过程中，做详细记录。
第一节、区间杆位测量一、测量方法及步骤1、由测量起点出发，使用钢尺拉链沿接触网支柱侧的钢轨轨面进行测量。
测量起点在接触网平面图已标出，一般选择在站场最外侧道岔的标准定位处，或是大型建筑物处如：桥梁。
由于设计图所注跨距是以线路中线标注的，故曲线地段采用按弦长测量加修正值的办法为宜。
注：（1）、拉弦线测量，钢尺置于钢轨面上；（2）、曲线处侧测量时，应将跨一正修正值；（3）、曲线内侧测量时，应将跨一负修正值。
2、根据设计图标注的测量起点，沿前进方向按设计跨出下一根接触网支柱的座标用粉笔在钢轨面画出位置，并在轨枕上写清标记。
然后，由专人用白色油漆在轨腰上书写标记，书写前轨腰锈蚀要擦净，字体要端正，标记要醒目。
标记内容包括：顺线路方面支柱中线标记；杆号；支柱或钢柱型号；基础型号；支柱侧面限界；底板、横卧板数量。
3、测量中，遇有大型建筑物，如桥、隧、立交道口时，应分段进行闭合，其精度要求为1：2000，如有差错应写明原因，必要时加以复测确认，由于涵洞、平交道口、公里标、曲线标等固定建筑里程，往往不够精确，测量中仅供参考，不得作为根据来修正测量结果。
4、对挖坑困难、影响路基安全或支柱稳定的区段，如支柱位于高路堤，上下挡墙、排水沟中、桥梁两端等处时，应作出相应的、准确的线路横断面图，以便采取相应的防护办法，处理措施或提出变更意见。
d接触网拉线基础及拉线锚板作业指导书
新建铁路包西铁路通道包头至省界段电气化工程接触网拉线锚板及拉线基础作业指导书中铁电化局集团第一工程有限公司包西铁路通道第六合同项目经理部作业指导书-03 二O O九年五月目录1制定依据 (1)2拉线基础及拉线锚板用料 (1)2.1 拉线基础 (1)2.2 附加悬挂下锚 (2)3 锚板及基础坑定位及基坑开挖 (3)3.1 坑位定测方法 (3)3.2 基坑开挖 (4)4 基础浇制和锚板埋设 (4)4.1 基础浇制 (4)4.2 锚板埋设 (5)5 安全注意事项 (6)5.1 基坑开挖 (6)5.2 文明施工 (6)5.3 其他要求 (6)作业指导书-03包西铁路通道包头至省界段电气化工程接触网拉线锚板及拉线基础作业指导书1制定依据1.1 TZ10208—2008《客货共线铁路电力牵引供电工程施工技术指南》；1.2 TB10421—2003《铁路电力牵引供电工程施工质量验收标准》；1.3 TB10210-2001《铁路混凝土与砌体工程施工规范》；1.4 中铁设计咨询院施工图《包大施网-107》、《包大施网-108》、《肆化（02）-1002》及相关规范、标准和设计原则。
2拉线基础及拉线锚板用料2.1 拉线基础接触网网锚及中锚拉线基础均采用包大施网107-12，带排水孔的拉线基础采用包大施网107-13。
其中10KN+15KN拉线基础采用A1和TA1型，15KN+15KN 采用A2和TA2型，15KN+20KN采用A3和TA3型，混凝土采用C20混凝土，垫层采用C10混凝土。
各型拉线基础所用料见下表：第1 页/ 共6页表1 包大施网107-12材料表表2 包大施网107-13材料表2.2 附加悬挂下锚附加悬挂下锚按照肆化（02）-1002及包大施网108施工，当下锚拉线与地面夹角小于60°时，拉线盘埋深2.1m采用φ30×3000+φ20×700，拉线盘埋深1.8m采用φ30×2650+φ20×700。
路基施工作业指导书
路基施工作业指导书一、场地清理为防止原地面上草木残株腐烂变质使地基产生松软和不均匀沉陷，路基用地范围内的树木、灌木丛等均在施工前砍伐或移植，砍伐的树木堆放在路基用地范围之外。
清除路基用地范围内的垃圾、有机物残渣及原地面以下至少100～300mm 内的草皮、农作物的根系和表土，堆放在弃土场内。
路基用地范围内的坑穴用原地土填平夯实。
路堤填土高度小于0.8m的路段，对于原地表清理与挖除之后的土基行填前碾压，压实度不小于95％；路堤填土高度小于0.3m的路段，要将原地表土翻松至0.3m，然后整平压实，压实度不小于95％。
路堤填土高度大于0.8m时，将路堤基底整平处理并在填筑前进行全面冲击碾压，其压实度不小于90%。
二、施工排水地面水不仅能对路基产生冲刷与破坏，还能渗入路基内部，使土体软化。
因此，路基必须具备合适完备的排水系统，保证及时排除路基范围内的地面水，以保证路基有足够的强度和稳定性。
在施工中，首先校核全线路基排水系统的设计是否完备和妥善，必要时补充或修改，同时，根据实际情况在施工现场设置一些必要的临时性排水设施，从而保证施工质量和施工的顺利进行。
路基施工中，为避免由于施工层表面排水不畅或有积水渗入土中，超过土的压实最佳含水量，使土难于压实，甚至影响已完成的工作段，各施工层表面不能有积水，填方路堤做成2%～4%的排水横坡。
雨季施工或因故中断施工时，必须将施工层表面及时修理平整并压实。
路基施工前先做好排水沟等排水防渗设施，特别是多雨地区和雨季施工更应加强这方面的工作，以保证路基正常施工，不被水毁。
排水沟的出口通至桥涵进出口处或天然排水系统；排水沟挖出的土，堆放在要求的位置使其起挡水作用。
三、特殊路基处理1.预压段处理填筑前分别在清理好的地表上安装沉降观测仪，沉降观测仪在每个断面设置3处，分别于路中和土路肩内。
施工过程中，对沉降观测仪采取可靠的保护措施，不使其变形和损坏。
预压段分层填筑，每层最大松铺厚度不超过30cm，并分层压实，压实度按规范控制，将路床60cm石灰改善土底部抬高10cm并填筑到高于路槽设计高度10cm处，根据路基填土实际高度填筑相应厚度的预压土，并压实到80%的压实度，进入为期150～180天的预压期。
路基施工作业指导书
路基施工作业指导书1. 引言本作业指导书旨在为道路工程的路基施工提供指导，以确保施工过程规范、高效、安全。
2. 施工前准备在开始施工之前，需要进行充分的准备工作，包括但不限于以下几个方面：2.1 设计和规范在施工前，需要详细了解和研究相关的设计图纸和规范要求，包括设计的材料、尺寸、坡度等信息，并进行合理安排。
2.2 施工设备准备必要的施工设备和工具，例如挖掘机、压路机、平地机等，以确保施工过程的顺利进行。
2.3 人员组织和分工合理组织和安排施工人员，根据施工的规模和要求，划分不同的工作区域和分工，确保施工人员能够高效协作。
2.4 施工材料和资源准备按照设计和规范要求，准备好需要使用的路基材料和其他辅助材料，确保施工过程中的材料供应充足。
3. 施工步骤3.1 清理施工区域在施工前，需要先对施工区域进行清理，清除杂物、植被和其他障碍物，为后续施工创造条件。
3.2 路面标志和标线的设置根据设计要求，设置好路面的标志和标线，例如交通指示牌、行车道标线等。
3.3 探测地下管线在施工前，需要进行地下管线的探测工作，以避免在施工过程中对已有的管线造成破坏。
3.4 挖掘土壤根据设计和规范要求，使用挖掘机等设备挖掘路基区域的土壤，控制挖掘的深度和坡度，确保路基的平坦度和稳定性。
3.5 压实土壤在挖掘土壤后，使用压路机等设备对路基区域的土壤进行压实，提高其密实度和稳定性。
3.6 填充材料根据设计和规范要求，对路基进行填充材料，例如砾石、沙土等，确保路基的高度和坡度符合要求。
3.7 翻浆和排水措施在路基施工过程中，需要注意翻浆和排水的问题。
根据设计和规范要求，设置好相应的翻浆和排水设施，确保路基能够有效排水。
3.8 表面平整处理在路基施工完成后，进行表面平整处理，使用平地机等设备将路基表面进行整平，以提高道路的舒适性和安全性。
3.9 安全措施在施工过程中，要注意施工现场的安全。
设置好警示标识、围栏和防护措施，确保施工人员和交通参与者的安全。

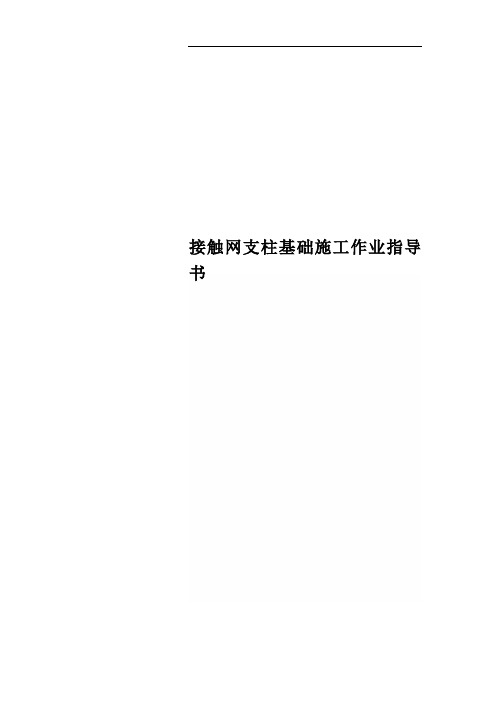

接触网支柱基础施工作业指导书
