人教版九年级物理全一册《第十五章 电流和电路》单元复习同步练习
九年级物理全一册《第十五章 电流和电路》单元复习同步练习
一、填空题
1．自然界中只有_________种电荷:在晴朗干燥的冬日,用塑料梳子梳干燥头发,头发会随着梳子“飘”起来,是因为摩擦让梳子和头发带上________ (选填“同种”或“异种”)电荷
2．客厅有三组六盏相同的白炽灯，由一个开关控制，其中有一盏不亮，另五盏正常发光（如图所示）。已知家庭电路电压为220V，每只灯工作时电阻为1100Ω，则此时通过开关的电流为_____A，不亮的那一盏灯_____（选填：断路、被短接）了。
3．如图所示，动车快速行驶时，其上方气流的速度_______（选填“大于”、“小于”或“等于”）下方气流的速度，从而产生向上的升力；车厢内座椅下方的插座方便了旅客充电的需求，插座间的连接方式是________联；动车采用了“再生电制动”技术，即在制动时，列车由于惯性仍会向前运动一段距离，带动发电机发电，将________能转化为电能。
4．用带电体接触验电器的金属球，验电器的金属箔会张开，这是因为________（选填“同种”或“异种”）电荷相互排斥。把盛有水的纸锅放到火上加热，水沸腾了纸锅也不会燃烧，这是因为水沸腾时吸热，温度__________（选填“上升”、“下降”或“不变”）且低于纸的着火点。
5．用梳子梳干燥的头发时，头发能随梳子飘起，这是因为梳子和头发摩擦，二者带上了______（选填“同种”或“异种”）电荷而互相吸引；将梳子粘上自来水后再梳，头发飘起的现象立刻消失，因为自来水是______（选填“导体”或“绝缘体”），能将头发和梳子所带电荷释放。
6．如图所示的电路中，要使R1、R2串联，应闭合的开关是______；要使R1、R2并联，应闭合的开关是_____， ( 选填“S1”、“S2”、“S3”)，该电路中干电池供电时将______能转化为电能。
7．如图，电源电压恒定不变，若要灯泡L和滑动变阻器R串联，则只需要闭合开关______；闭合开关S1和S3，断开S2，将滑片P由图中位置向右移动，灯泡L的亮度______（填“变亮”“变暗”或“不变”）。
8．如图所示，用绝缘细线将一重5N带负电的小球悬挂在天花板上，用不带电的小球B接触A后放在A球正下方的绝缘柱上。A、B两球因带电而相互_______（填“排斥”或“吸引”）。已知B球对A球作用力F的大小为3N，悬线竖直，A球处于静止状态，则A球受到的重力和力F的合力大小为______N。
9．如图所示电路，当开关S1、S2 闭合后，A2 与 R2 是_________（选填“串”或“并”）联的，
电流表 A1测量的是通过_________ （选填“干路”“R1”或“R2”）的电流，电流表的指针偏转如图所示，电流表的示数为________A。
10．PM2.5是大气中直径不大于2.5μm的颗粒悬浮物，能被肺泡吸收并进入血液.某科研团队成功研制出PM2.5净化器，其原理如图所示.闭合开关S1、S2后，风扇旋转，吸入空气和颗粒物，颗粒物接近带有负电荷的金属网C时会受到强烈的吸引力，这是因为带电体具有______的性质，但很快又受到金属网C对它的斥力，这是因为接触后，颗粒物带上了______电.离开金属网C后，颗粒物被带有正电荷的棉芯D牢牢吸引，这是因为____________.
二、单选题
11．如图所示，某一型号的锁设置了三种打开方式：密码（S1）、特定指纹（S2）或应急钥匙（S3），三者都可以单独使电动机M工作而打开门锁，下列电路设计符合要求的是（ ）
A． B．
C． D．
12．如图所示，在探究“并联电路的电流规律”时，闭合开关S后，电流表A1的示数是0.1A，电流表A2的示数是0.3A，则电流表A的示数是（ ）
A．0.1A B．0.2A C．0.3A D．0.4A
13．下列操作能使图中的小灯泡L1和L2组成串联电路的是（ ）
A．闭合开关S1、S2和S3 B．只闭合开关S1和S2
C．只闭合开关S2和S3 D．只闭合开关S3
14．如图所示，人在科技馆内用手触摸静电球时，头发丝一根根竖起并散开，由该现象可推断竖起的头发丝所带的电荷一定是（ ）
A．正电荷 B．负电荷 C．异种电荷 D．同种电荷
15．如图所示，闭合开关S时，灯L1、L2都不亮。用一段导线的两端接触a、b两点时，两灯都不亮；接触b、c两点时，两灯也不亮；接触c、d两点时，两灯都亮。对此，下列判断中正确的是（ ）
A．灯L1断路 B．灯L2短路 C．灯L2断路 D．开关S断路
16．如果被测电流在0.5A左右时，我们是选用0.6A的量程还是选用3 A的量程，有下列观点，你认为正确的是（ ）
A．因为0.5A既在0.6A的量程以内，又在3A的量程以内，所以任意选择量程都可以
B．最好选用3A的量程，因为量程大些要安全一些
C．选用0.6A的量程，因为它每一小格代表0.02A，读数时准确度高
D．选用3A的量程，因为它每一小格代表0.1A，读数时准确度高
17．便携式充电器在给手机电池充电过程中，该手机电池相当于电路中的（ ）
A．电源 B．开关 C．导线 D．用电器
18．用绝缘细线分别悬挂甲和乙两个轻质小球，静止时如图所示。现将悬挂甲球的细线剪断，则下列判断不正确的是（ ）
A．甲、乙两球可能都带电 B．甲球可能不带电
C．乙球由静止开始摆动 D．甲球将会竖直下落
19．连接如图所示电路，实验时发现甲、乙两电流表的示数略有不同，造成两个电流表示数不同的原因可能是（ ）
A．正常的测量误差 B．两电流表的内阻使电流发生变化
C．灯泡L1和L2的规格不同 D．电流在流经线路后因灯泡消耗能量发生衰减
三、多选题
20．物体带正电是因为它（ ）
A．得到电子 B．失去电子
C．有多余负电荷 D．有多余正电荷
21．如图所示是兴趣小组研究并联电路电流特点的实物图，实验中保持电源电压不变，先闭合开关S（ ）
A．甲表有示数，乙表没有示数
B．再闭合开关S1，甲表示数大于乙表示数
C．再闭合开关S1，甲表示数变大，乙表示数不变
D．再闭合开关S1，甲表示数变大，乙表示数变小
四、简答题
22．在干燥的天气里，用塑料梳子梳干燥的头发时，头发常会随梳子“飘”起来，越梳越松，梳完头发后还会发现头发更加蓬松了.这是什么原因？为防止这种现象的发生，简易的方法是什么？
五、作图题
23．如图所示是未完成连接的实物图，请用笔画线代替导线完成该电路的连接。要求：两灯并联。开关S在干路上，电流表只通过L1的电流，导线不能交叉。
24．按以下设计要求，用笔画线代替导线在图中完成相应的实物连接图(导线不能交叉)。
要求：
①开关S控制两灯；②开关S1只控制灯L1；③电流表只测通过灯L2的电流。
六、实验题
25．在“探究并联电路中的电流关系”实验中。
（1）小明想测量干路电流，连接的电路如图甲所示，检查电路发现只有一根导线接错了，请在这根导线上打上“×”，并改正。
（2）连接正确的电路后，闭合开关，电流表的示数为0.46A，请在图乙中画出指针的位置（O为指针转轴）。
（3）小明换用不同规格的灯泡，多次改变电表位置，将测量数据记录在下表中。
实验次数 支路电流I1/A 支路电流I2/A 干路电流I总/A
1 0.30 0.16 0.46 2 0.20 0.20 0.40
3 0.24 0.34
0.58
分析数据得出结论：在并联电路中__________________，。
（4）第1次实验发现，灯泡L1比L2亮，则灯泡L1的电阻________灯泡L2的电阻；
若两灯泡灯丝长度相同，________的灯丝更细。
26．在探究并联电路中干路电流与各支路电流的关系时，一班各组同学从甲、乙、丙、丁四种规格的灯中，选取两个并联起来接在相同电源上，组成如图所示的电路。然后把一个电流表分别接入电路中A、B、C处测量电流，并记录数据。
(1)小李同学将电流表接在A处，闭合开关，电流表示数如图所示。为了测量结果准确，她应该断开开关，____________，重新进行实验。
(2)小张同学测量时，闭合开关，发现指针向“0”刻度的左侧偏转，则电流表连接存在的错误是_______。
(3)老师收集到几个组的数据如表：
组别 L1规格 L2规格 IA/A IB/A IC/A
1 甲 甲 0.12 0.12 0.23
2 乙 丙 0.15 0.20 0.35
3 甲 丁 0.12 0.14 0.26
4 甲 丁 0.16 0.18 0.30
对于测量数据的相关分析，以下说法正确的两个是_________。
A．第1组数据没有测量误差
B．分析多组数据是为了减小误差 C．选用不同规格的灯进行实验，可使结论更具普遍性
D．第4组数据的偏差可能是电流表未调零引起的
27．小丽同学进行探究串并联电路的电流规律实验，请帮她完成如下几项工作：
（1）她在探究串联电路的电流规律时，如图所示，她测得A点处的电流为如电流表A1所示，则B点的电流为 ______ A，C点的电流为 ______ A；
（2）她在探究并联电路的电流规律时，如图所示，她测得A点处的电流为如电流表A1所示，已知C点的电流为1.2A，则A点的电流为 ______ A，B点的电流为 ______ A；
（3）她在测量电流时，有两次电流表无法读数，电流表的表盘如图中的甲、乙两图所示，可能在连接电流表时出现了错误，请你帮她分析原因：甲： ______ ；乙： ______ ．
答案：

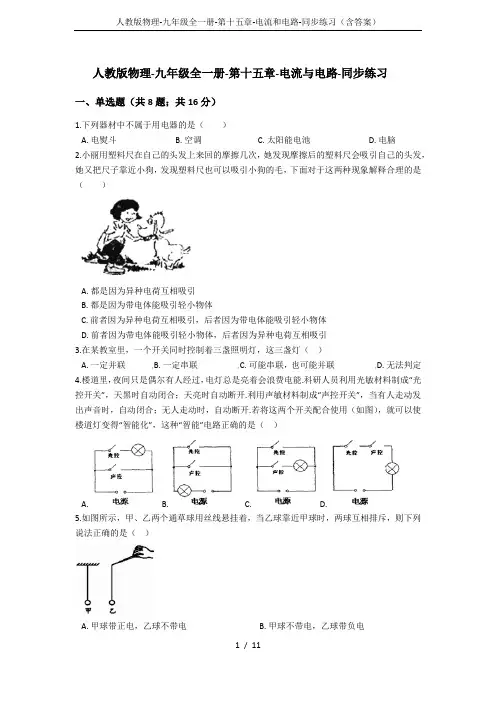

人教版物理-九年级全一册-第十五章-电流和电路-同步练习(含答案)
人教版物理-九年级全一册-第十五章-电流和电路-同步练习（含答案）
1 / 11 人教版物理-九年级全一册-第十五章-电流与电路-同步练习
一、单选题（共8题；共16分）
1.下列器材中不属于用电器的是（ ）
A. 电熨斗 B. 空调 C. 太阳能电池 D. 电脑
2.小丽用塑料尺在自己的头发上来回的摩擦几次，她发现摩擦后的塑料尺会吸引自己的头发，她又把尺子靠近小狗，发现塑料尺也可以吸引小狗的毛，下面对于这两种现象解释合理的是（ ）
A. 都是因为异种电荷互相吸引
B. 都是因为带电体能吸引轻小物体
C. 前者因为异种电荷互相吸引，后者因为带电体能吸引轻小物体
D. 前者因为带电体能吸引轻小物体，后者因为异种电荷互相吸引
3.在某教室里，一个开关同时控制着三盏照明灯，这三盏灯（ ）
A. 一定并联 B. 一定串联 C. 可能串联，也可能并联 D. 无法判定
4.楼道里，夜间只是偶尔有人经过，电灯总是亮着会浪费电能.科研人员利用光敏材料制成“光控开关”，天黑时自动闭合；天亮时自动断开.利用声敏材料制成“声控开关”，当有人走动发出声音时，自动闭合；无人走动时，自动断开.若将这两个开关配合使用（如图），就可以使楼道灯变得“智能化”，这种“智能”电路正确的是（ ）
A. B. C. D.
5.如图所示，甲、乙两个通草球用丝线悬挂着，当乙球靠近甲球时，两球互相排斥，则下列说法正确的是（ ）
A. 甲球带正电，乙球不带电 B. 甲球不带电，乙球带负电 人教版物理-九年级全一册-第十五章-电流和电路-同步练习（含答案）

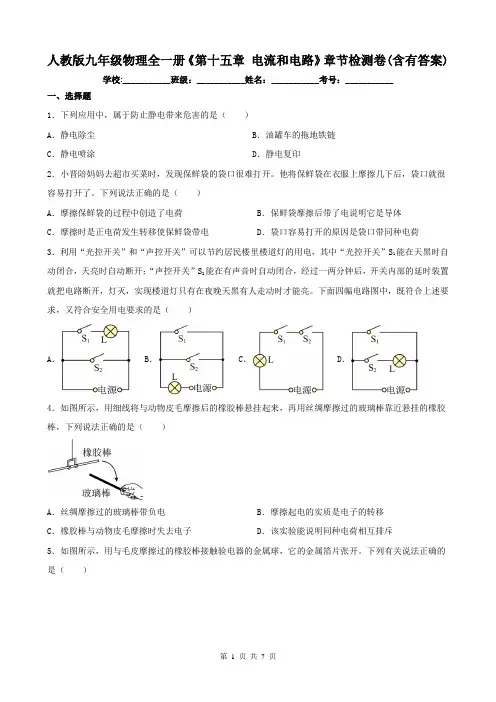

人教版九年级物理全一册《第十五章 电流和电路》章节检测卷(含有答案)
第 1 页 共 7 页 人教版九年级物理全一册《第十五章 电流和电路》章节检测卷(含有答案)
学校:___________班级：___________姓名：___________考号：___________
一、选择题
1．下列应用中，属于防止静电带来危害的是（ ）
A．静电除尘 B．油罐车的拖地铁链
C．静电喷涂 D．静电复印
2．小晋陪妈妈去超市买菜时，发现保鲜袋的袋口很难打开。他将保鲜袋在衣服上摩擦几下后，袋口就很容易打开了。下列说法正确的是（ ）
A．摩擦保鲜袋的过程中创造了电荷 B．保鲜袋摩擦后带了电说明它是导体
C．摩擦时是正电荷发生转移使保鲜袋带电 D．袋口容易打开的原因是袋口带同种电荷
3．利用“光控开关”和“声控开关”可以节约居民楼里楼道灯的用电，其中“光控开关”S1能在天黑时自动闭合，天亮时自动断开；“声控开关”S2能在有声音时自动闭合，经过一两分钟后，开关内部的延时装置就把电路断开，灯灭，实现楼道灯只有在夜晚天黑有人走动时才能亮。下面四幅电路图中，既符合上述要求，又符合安全用电要求的是（ ）
A． B． C． D．
4．如图所示，用细线将与动物皮毛摩擦后的橡胶棒悬挂起来，再用丝绸摩擦过的玻璃棒靠近悬挂的橡胶棒，下列说法正确的是（ ）
A．丝绸摩擦过的玻璃棒带负电 B．摩擦起电的实质是电子的转移
C．橡胶棒与动物皮毛摩擦时失去电子 D．该实验能说明同种电荷相互排斥
5．如图所示，用与毛皮摩擦过的橡胶棒接触验电器的金属球，它的金属箔片张开。下列有关说法正确的是（ ） 第 2 页 共 7 页
A．橡胶棒带正电 B．验电器的金属箔片带正电
C．金属箔片张开因为带上了同种电荷 D．金属杆中的电流方向由上至下
6．如图所示，某同学在做测量某一灯泡的电流的实验时，电流表接的是“-”和“0.6”两个接线柱，可粗心的他在读数时却按3A的量程读数，读得的值为2.6A，那么实际的电流应为多大（ ）
人教版九年级物理全一册《第十五章 电流和电路》章节检测卷(附答案)
第 1 页 共 6 页 人教版九年级物理全一册《第十五章 电流和电路》章节检测卷(附答案)
学校:___________班级：___________姓名：___________考号：___________
一、单选题
1．下列电路元件符号表示电动机的是（ ）
A． B． C． D．
2．如图是A、B、C三个轻质塑料小球的相互作用情况，若A带正电，则C的带电情况是（ ）
A．一定带正电 B．一定带负电 C．带负电或不带电 D．无法判断
3．对于图电路的判断正确的是（ ）
A．两只小灯泡是串联的 B．两个小灯泡是并联的
C．开关只能控制其中的一只小灯泡 D．两灯工作时的电流一定相等
4．丝绸摩擦过的玻璃棒能“粘”纸屑，其中“粘”字蕴含的物理道理，与下列现象中的“粘”原理相同的是（ ）
A．穿在身上的化纤衣服易“粘”灰尘
B．吸盘式挂衣钩能够“粘”在墙上
C．表面平滑的铅块紧压后会“粘”在一起
D．拔火罐时罐子“粘”在皮肤上
5．两个灯泡接在电路中，操作开关，两只灯泡总是同亮同灭，则这两只灯泡（ ）
A．必定是串联 B．必定是并联
C．串联并联都有可能 D．与开关是并联关系
6．如图所示，下列说法正确的是（ ） 第 2 页 共 6 页
A．电源的上端为负极
B．通过灯泡的电流方向是从左到右
C．金属导线中发生定向移动的电荷是正电荷
D．在电路中，电流总是从电源正极流向负极
7．小英回家时发现有两个开关可以控制小区的门，闭合任何一个开关，电动机都会工作，把门打开，下列电路图符合上述要求的是（ ）
A．B．C．D．
8．如图所示的电路中，当（ ）
A．同时闭合S1、S2时，铃响、灯不亮
B．只闭合S1时，灯亮，铃不响
C．同时闭合S1、S2时，灯亮、铃不响
D．只闭合S2时，铃响、灯不亮
9．如图所示的电路，用鳄鱼夹分别与下列四种物品相连，闭合开关后，灯泡能发光的是（ ） 第 3 页 共 6 页 A．橡皮 B．陶瓷 C．塑料 D．铅笔
人教版九年级物理全一册《第十五章电流和电路》单元测试卷(有答案)
第 1 页 共 8 页 人教版九年级物理全一册《第十五章电流和电路》单元测试卷(有答案)
学校:___________班级：___________姓名：___________考号：___________
一、单选题
1．通常情况下，下列各组物质中，都属于绝缘体的是（ ）
A．空气、油、塑料 B．玻璃、油、大地
C．陶瓷、湿木材、橡胶 D．空气、塑料、人体
2．如图所示，下列用电器的额定电流最接近5A的是（ ）
A．家用电冰箱 B．电视机
C．节能灯 D．家用空调
3．下列说法正确的是（ ）
A．马路边的路灯可以同时发光，同时熄灭，所以这些灯一定是串联的
B．由于并联各支路是独立工作互不影响的，所以在并联电路中有一条支路发生短路，其它支路可以正常工作
C．并联电路中，若一个用电器断路，则其余用电器也不可能工作
D．把节日小彩灯中的一只彩灯从灯座里取出，这一串彩灯都不亮了，它们是串联的
4．小聪在家为妹妹演示了神奇的实验：会拐弯的水流。如图所示，将气球在衣服上摩擦几下，然后让气球靠近但不接触从水龙头中流出来的一小束水流，水流向气球方向弯曲了。下列说法正确的是（ ） 第 2 页 共 8 页
A．气球和衣服摩擦后带电吸引细小水流
B．气球和衣服摩擦创造了电荷
C．水流弯曲是因为异种电荷相互吸引
D．该现象原理与验电器的工作原理相同
5．如图所示，磁控猴子是一个史上最小气的猴子，只要你抢走它手上的香蕉，它就不停的大吵大闹；你把香蕉还给它它就停止吵闹．香蕉的作用相当于电路中的
A．导线 B．开关 C．电源 D．发声器
6．在研究电荷间相互作用时，四个悬挂着的泡沫小球a、b、c、d相互作用的情况如图所示，则c球可能（ ）
A．不带电
B．带与a球不同的电荷
C．带与b球不同的电荷
D．带与d球不同的电荷 第 3 页 共 8 页 7．某仓库管理员设计了一个电路，确保无论前后门来人按下开关，电铃都会响起，但代表前后门的灯会分别被点亮。下列四种设计，最佳的是（ ）
人教版九年级物理全一册《第十五章电流和电路》单元测试卷-带答案
第 1 页 共 7 页 人教版九年级物理全一册《第十五章电流和电路》单元测试卷-带答案
学校:___________班级：___________姓名：___________考号：___________
一、单选题
1．在如图所示的电路中，电流表测量的是（ ）
A．通过灯L1和灯L2的电流之和 B．通过灯L1和灯L2的电流之差
C．通过灯L1的电流 D．通过灯L2的电流
2．如图所示金属球使小芳带电, 则小芳
A．得到电子 B．相互排斥的头发带上同种电荷
C．得到原子核 D．失去电子
3．如图所示是新能源汽车的家用充电桩。充电时闭合空气开关S1，将充电桩连接到电源，然后将充电枪插入车辆的充电接口（相当于闭合开关S2），再在图中左边亮灯位置刷卡（相当于闭合开关S3）即可开始充电，若用灯泡L发光模拟充电成功，则符合要求的模拟电路是（ ）
A． B． 第 2 页 共 7 页 C． D．
4．如图所示，用丝绸摩擦过的玻璃棒接触不带电的验电器的金属小球，验电器的两片金属箔张开，下列判断正确的是（ ）
A．摩擦过程中，玻璃棒得到了正电荷 B．摩擦过程中，玻璃棒得到了负电荷
C．两片金属箔张开，一定带同种电荷 D．两片金属箔张开，一定带异种电荷
5．有一种新型材料透明铝，可抵挡穿甲弹，可制成防静电包装膜、更加轻质的透明饮料罐等。根据以上介绍，下边哪种特性是它不具备的（ ）
A．绝缘性好 B．透光性 C．硬度大 D．密度小
6．如图所示的电路图中，要使灯泡L1、L2组成并联电路，应该（ ）
A．只闭合开关S2 B．只闭合开关S1
C．同时闭合开关S1、S2 D．同时闭合开关S2、S3
7．用毛皮摩擦过的橡胶棒靠近一个轻质小球，发现两者互吸引，由此可判断（ ）
A．小球一定带负电 B．小球一定不带电
C．小球一定带正电 D．小球可能带正电，也可能不带电
8．用丝绸摩擦过的玻璃棒去靠近一个悬挂的小球，发现小球被吸引，若换用与玻璃棒摩擦过的丝绸去靠近该小球，会看到的现象是（ ）
人教版九年级物理全一册《第十五章电流和电路》单元测试卷(附答案)
第 1 页 共 5 页 人教版九年级物理全一册《第十五章电流和电路》单元测试卷（附答案）
学校:___________班级：___________姓名：___________考号：___________
一、单选题
1．在如图所示的各电路中，两个灯泡属于并联的是（ ）
A． B． C． D．
2．关于说法合理的是（ ）
A．固体很难压缩是因为分子间存在引力
B．随着科技的进步，热机效率有望达到100%
C．带电物体接触验电器时，其金属箔片张开，是因为带上了同种电荷
D．从滑梯上滑下来的过程中，机械能变小了，是因为有部分能量消失了
3．用丝绸摩擦过的玻璃棒可以吸引轻小物体，是因为（ ）
A．创造正电荷 B．创造负电荷
C．失去正电荷 D．失去负电荷
4．下列最符合实际的是
A．0℃的冰的内能为0J
B．现在考室内气温约41℃
C．家庭节能灯中的电流约为2A
D．课桌的高度约为80cm
5．关于粒子和宇宙，下列认识中正确的是（ ）
A．固体很难被压缩，说明分子间无空隙
B．摩擦起电的实质是电子从一个物体转移到另一个物体
C．物质是由大量分子组成的，分子是不可再分的最小粒子
D．英国物理学家汤姆生发现了原子核，从而说明原子可再分
6．如图所示，用餐巾纸摩擦一根可以绕支架自由转动的吸管，使它带上电，现用另一带电玻璃棒靠近吸管的一端，发现它们互相排斥，关于这一现象，下列说法正确的是（ ）
第 2 页 共 5 页 A．吸管在摩擦中得到电子带正电 B．吸管在摩擦中失去电子而带负电
C．吸管和玻璃棒带同种电荷 D．吸管和玻璃棒带异种电荷
7．下列说法中正确的是（ ）
A．热机的功率越大，效率越高
B．利用斜面可以省力又省功
C．静电复印，原理是利用异种电荷相互吸引
D．与丝绸摩擦过的玻璃棒带正电，是因为丝绸的正电荷转移到玻璃棒上
8．如图所示电路，下列说法正确的是
A．L1、L2串联 B．开关S只控制L2
人教版九年级物理全一册《第十五章电流和电路》单元测试卷(附答案) 2
第 1 页 共 6 页 人教版九年级物理全一册《第十五章电流和电路》单元测试卷(附答案)
学校:___________班级：___________姓名：___________考号：___________
一、选择题
1．下列关于电的说法中正确的是（ ）
A．摩擦起电的实质是创造了电荷 B．电荷的移动形成电流
C．同种电荷相互排斥 D．负电荷定向移动的方向就是电流的方向
2．A是用丝绸摩擦过的玻璃棒，B、C是两个轻质泡沫小球，A、B、C三者之间相互作用时的场景如图所示。由此可知（ ）
A．小球B一定带负电 B．小球C一定带负电
C．小球C可能不带电 D．小球B可能不带电
3．如图所示是由一个小灯泡、一个LED（发光二极管）、水果电池、一个开关组成的电路。闭合开关，小灯泡和LED都发光。则对应的电路图为（ ）
A． B．
C． D．
4．如图所示，用与丝绸摩擦过的玻璃棒去接触不带电的验电器A，可以看到A的金属箔张开。再用带有绝缘手柄的金属棒把A和不带电的验电器B连接起来（ ） 第 2 页 共 6 页
A．连接金属棒的一瞬间，B的金属箔张开是因为同种电荷相互排斥
B．连接金属棒的一瞬间，金属杆中的电流方向是从B到A
C．连接金属棒的一瞬间，正电荷从A流向B
D．若把金属棒换成橡胶棒，连接的一瞬间，自由电子也能从B流向A
5．“金陵金箔”是国家级非物质文化遗产，手工打造的金箔轻薄柔软，不能用手直接拿取，正确拿取的方法是：手持羽毛轻轻扫过纸垫，如图甲所示；再将羽毛靠近工作台上方的金箔，羽毛即可将金箔吸住，如图乙所示。羽毛扫过纸垫的结果和吸住金箔的原因，分别是（ ）
A．羽毛和纸垫摩擦，只有羽毛带电而纸垫不带电 B．羽毛和纸垫带同种电荷
C．羽毛因摩擦带电而吸引轻小物体 D．羽毛和纸垫摩擦，创造了电荷
6．如图所示的电路中，闭合开关时，下列说法正确的是（ ）
人教版九年级物理全一册《第十五章电流和电路》章节测试卷(含答案)
第 1 页 共 8 页 人教版九年级物理全一册《第十五章电流和电路》章节测试卷(含答案)
学校:___________班级：___________姓名：___________考号：___________
一、选择题
1.在物理实践活动中，“创新”实验小组的同学设计并组装了一个“感应数字时钟”。这种时钟在闭合数显开关后屏幕上能显示当前时间，在光线暗(光敏开关闭合)时还会自动发光。下列电路 中符合要求的是( )
A B C D
2．现有A、B、C三个轻质小球，已知A带负电，A和B互相吸引，C和A互相排斥，则（ ）
A．B一定不带电，C带正电 B．B可能带正电，C带正电
C．B一定带正电，C带负电 D．B可能不带电，C带负电
3．如图所示是壁挂式拿起即亮手电筒的结构示意图，手电筒插入基座不亮，拔离即亮，塑料片起到了开关的作用。该手电筒的工作电路图是( )
A B C D
（第3题图）
4.在如图甲所示的电路中，当闭合开关后，两个电流表指针偏转均如图乙所示，则电灯L1和L2中的电流分别为（ ）
A. 1.2A， 0.24A B. 0.96A，0.24A
C. 0.98A，0.22A D. 0.24A，1.2A 数显开关光敏开关数显模块数显开关光敏开关数显模块数显开关光敏开关数显模块数显开关光敏开关数显模块 第 2 页 共 8 页
5.如图所示四个电路图中，能正确测量通过𝐿1电流的电路是( )
A. B.
C. D.
6．习题课上，老师让画出两个灯泡并联的电路，有四位同学画出的电路如图所示，请你判断他们画出的电路中错误的是（ ）
A． B． C． D．
7．如图所示电路，要使灯泡L1和L2组成串联电路，应该( )
人教版九年级物理全一册《第十五章电流和电路》章节检测卷(附答案)
第 1 页 共 8 页 人教版九年级物理全一册《第十五章电流和电路》章节检测卷(附答案）
学校:___________班级：___________姓名：___________考号：___________
一、单选题
1．下列关于电流和电路的说法正确的是（ ）
A．金属导电时电流方向与导线中正电荷定向移动方向相反
B．用充电宝给手机充电时，手机电池相当于简单电路的电源
C．电路中有电压，电路中一定有电流
D．两个小灯泡串联接入电路中，当其中一个小灯泡发生断路，另一个小灯泡不能工作
2．取两个相同的验电器A和B，A带正电，B不带电。用带有绝缘柄的金属棒把A和B连接起来（如图），观察到A的金属箔张开的角度减小，B的金属箔由闭合变为张开。则下列描述中正确的是（ ）
A．金属杆是绝缘体
B．A验电器上的正电荷转移到B验电器上
C．金属棒和金属球接触时，金属棒中瞬间电流方向是自A流向B
D．实验中金属棒和金属球接触的一瞬间，B验电器中的金属箔带上了负电荷
3．某工厂需要在前门、后门各安装一个开关S1、S2，传达室安装一个电铃和一盏电灯，要求：前门闭合开关时铃响、灯亮，后门闭合开关时铃响、灯不亮，为此设计了如图电路图，其中正确的是（ ）
A． B．
C． D．
4．如图所示，用毛皮摩擦过的橡胶棒接触不带电的验电器金属球，发现验电器的金属箔片张开，以下说法 第 2 页 共 8 页 正确的是（ ）
A．毛皮与橡胶棒摩擦过程中创造了电荷
B．验电器的金属箔带上了负电荷
C．验电器的工作原理是异种电荷相互排斥
D．此过程中，瞬间产生的电流方向是从橡胶棒流向金属箔片
5．小莉连接了如图所示的实物电路，下列电路图与实物电路对应的是（ ）
A． B．
B．C． D．
6．四个悬挂着的通草小球，相互作用情况如图所示，如果A球带正电，那么D球（ ）
A．一定带正电 B．可能带正电 C．一定带负电 D．可能带负电
人教版九年级物理全一册《第十五章电流和电路》单元测试卷-附答案
第 1 页 共 8 页 人教版九年级物理全一册《第十五章电流和电路》单元测试卷-附答案
学校:___________班级：___________姓名：___________考号：___________
一、单选题
1．用导线将灯泡、干电池、开关连接起来，闭合开关，发现灯不发光，过一会儿，干电池发热，这个现象的电路故障是（ ）
A．开关短路 B．灯泡断路 C．灯泡短路 D．无法判断
2．在用电流表和电压表测电阻的实验中，某同学在操作中电表量程选择正确，但不慎将两表的位置连错，连成如图甲、乙所示的两种情况.当开关闭合后，甲图发生的后果是
A．电流表和电压表都被损坏 B．电流表损坏，电压表示数为零
C．电流表示数为零，电压表有示数 D．电流表损坏，电压表有示数
3．“双减”政策出台后，我区各中学响应号召积极开展后服务工作，如图所示，晚上7：00，走廊里的一长串路灯同时亮着，这些灯的连接方式是（ ）
A．串联 B．并联 C．串联或并联 D．无法判断
4．如图,取两个完全相同的验电器A和B,A不带电,使B带正电,用带有绝缘手柄的金属棒把A和B连接起来,下列说法正确的是( )
A．验电器的工作原理是异种电荷相互吸引
B．A中负电荷通过金属棒流向B,A和B张角相同
C．B中正电荷通过金属棒流向A,B金属箔的张角减小
D．金属棒中有瞬间电流从A流向B,B金属箔的张角减小 第 2 页 共 8 页 5．如图所示的四个电路图中，能正确反映出所示实物电路连接关系的是（ ）
A． B． C． D．
6．如图所示，把一束丝线一端扎紧，用干燥的手从上向下捋几下，发现丝线张开了。这是因为（ ）
A．同种电荷相互排斥 B．异种电荷相互排斥
C．分子之间存在斥力 D．摩擦创造了电荷
7．某同学在做“调节灯泡亮度”的电学实验时，电路如图所示，电源电压恒为4.5V，电压表量程“0~3V”，滑动变阻器规格“20Ω lA”，灯泡L标有“2.5V 1.25W”字样（忽略灯丝电阻变化），在不损坏电路元件的情况下，下列判断正确的是（ ） 第 3 页 共 8 页
