纳米材料的力学性能研究方法与技巧
纳米材料的力学性能研究方法与技巧引言：纳米材料的力学性能研究是纳米领域中的一个重要课题。
纳米材料由于其特殊的尺寸效应和界面效应，表现出与传统材料截然不同的力学性能。
准确研究纳米材料的力学性能对于设计和制备具有特定性能的纳米材料具有重要意义。
本文将介绍纳米材料力学性能研究的方法和技巧。
一、纳米材料力学性能的测试方法1. 纳米压痕测试：纳米压痕测试是一种常用的纳米材料力学性能测试方法。
该方法通过利用压头对材料表面进行压痕，通过测量压头在样本表面产生的形变来计算材料在纳米尺度下的力学性能参数。
纳米压痕测试可以获得材料的硬度、弹性模量等力学性能参数。
2. 纳米拉伸测试：纳米拉伸测试是另一种常用的纳米材料力学性能测试方法。
该方法通过拉伸样品，测量其应变和应力，通过得到的应力-应变曲线来计算纳米材料的力学性能参数。
纳米拉伸测试可以获得材料的抗拉强度、屈服强度等性能参数。
3. 纳米压缩测试：纳米压缩测试是对纳米材料进行压缩加载，测量力与位移之间的关系，得出纳米材料的力学性能参数。
纳米压缩测试可以用于研究纳米材料的变形行为和力学性能。
二、纳米材料力学性能研究的技巧1. 选取合适的纳米材料：不同类型的纳米材料具有不同的力学性能。
在进行纳米材料力学性能研究前，需要根据具体研究目的选择合适的纳米材料。
考虑纳米材料的结构、成分以及合成方法等因素，选择具有一定代表性的样品进行力学性能测试。
2. 样品制备的标准化：样品制备对于纳米材料力学性能研究的结果具有重要影响。
因此，要确保样品制备的标准化和重复性。
在制备样品时应注意控制纳米颗粒的尺寸、形貌和分散性，避免影响力学性能测试的因素。
3. 合理选择性能测试参数：在进行纳米材料力学性能测试时，需要根据具体样品的特点和测试目的，选择合适的测试参数。
例如，在纳米压痕测试中，应根据样品的硬度范围选择合适的压头，以保证测试结果的准确性。
4. 结合理论计算与实验：纳米材料力学性能的研究需要结合理论计算与实验相结合。
纳米压痕方法在材料研究中的应用
材料硬度与弹性模量测定
硬度
纳米压痕方法通过测量压痕深度和压痕面积的关系，计算出 材料的硬度，对于了解材料的力学性能和耐久性具有重要意 义。
弹性模量
通过纳米压痕方法可以测量材料在受压和卸载过程中的应力应变曲线，从而计算出材料的弹性模量，反映材料的刚度。
材料疲劳性能研究
疲劳极限
通过在材料表面施加循环应力，观察材料在多次加载过程中的形变和失效行为， 可以测定材料的疲劳极限，评估材料的疲劳寿命。
材料内部结构的影响
材料成分分析
采用成分分析仪器，如能谱仪和质谱仪，对材料成分进行 详细分析，了解材料内部结构对纳米压痕的影响。
微观结构观察
采用微观结构观察仪器，如透射电子显微镜和X射线衍射 仪，对材料微观结构进行详细观察和分析，了解材料内部 结构对纳米压痕的影响。
实验验证
通过实验验证材料内部结构对纳米压痕的影响程度，为后 续的实验提供参考和依据。
材料表面粗糙度的影响
表面预处理
对材料表面进行抛光、研磨等预处理，降低表面粗糙度，减小其对 测量结果的影响。
表面形貌观察
采用表面形貌观察仪器，如原子力显微镜，对材料表面形貌进行详 细观察和分析，了解表面粗糙度对纳米压痕的影响。
实验验证
通过实验验证表面粗糙度对纳米压痕的影响程度，为后续的实验提供 参考和依据。
与其他物理和化学手段结合
将纳米压痕技术与X射线衍射、光谱分析等手段相结合，深入探究 材料的结构和性质。
跨学科合作与交叉
加强与其他学科领域的合作与交叉，推动纳米压痕技术在更多领域 的应用和发展。
THANKS FOR WATCHING
感谢您的观看
生物医学应用
探索纳米压痕技术在生物医学领域的应用，如细胞和组织力学、 药物传递等。
氮化硅薄膜力学性能的纳米压痕测试与分析
氮化硅薄膜力学性能的纳米压痕测试与分析张良昌, 许向东, 吴志明, 蒋亚东, 张辉乐电子科技大学，成都（610054）E-mail：zcclhl@摘要：纳米压入法在薄膜材料力学性能测试领域中有着广泛的应用。
本文利用纳米压入技术对PECVD氮化硅（SiNx）薄膜的力学性能进行了测量与分析，通过对加载卸载曲线的分析，得到了SiNx薄膜的杨氏模量为226GPa。
此外，本次试验对氧化硅（SiOx）薄膜、SiNx 与SiOx薄膜的复合膜也进行了测试。
结果表明，薄膜的应力变化导致其杨氏模量随之发生改变。
关键词：氮化硅纳米压入机械性能薄膜中图分类号：TB1．引言随着微电子机械系统（MEMS）的快速发展与不断深入，薄膜材料的性能越来越为人们所重视。
薄膜材料的力学性能对产品的设计、制造及可靠性分析具有重要意义。
其中，材料的杨氏模量（E）倍受关注。
人们对薄膜力学性能的研究早在19世纪末已经开始。
从那时起，各种测量方法和测量理论便不断涌现出来，这些方法大致可以分为两类：一类是直接测量方法，它是根据力学量的定义来测量的方法，如单轴拉伸法[1]；另一类是间接测量方法，它是通过测量由于力学量而引起的某些物理性能的改变来计算力学量的方法，如共振频率法[2]、声表面波法[3]等。
除此之外国内外还报道了还有其它测试方法：衬底弯曲法[4]、微桥法[5]、鼓泡法等[6]。
近10多年来，纳米压痕技术发展较快。
由于试样安装简单、仪器分辨率高、作用区域小、可以直接在器件上测量，纳米压入法成为现阶段广泛使用的薄膜材料力学性能测量方法[7,8]。
另一方面，氮化硅因其特殊的光学、电学、机械、化学惰性等性能，广泛被应用做减反射膜、钝化层、支撑层及介电薄膜。
而氮化硅薄膜的力学性能将密切影响材料质量与器件性能，是一个关键性指标。
目前为止，许多文献一般只报道SiNx薄膜应力、或杨氏模量的单独测量结果，这种现象影响到人们对相关材料的全面、准确评价。
本文通过膜层结构的改变促使薄膜的力学性能发生变化，同时，还对相关薄膜的应力和杨氏模量进行了综合评估。
纳米压痕仪测硬度

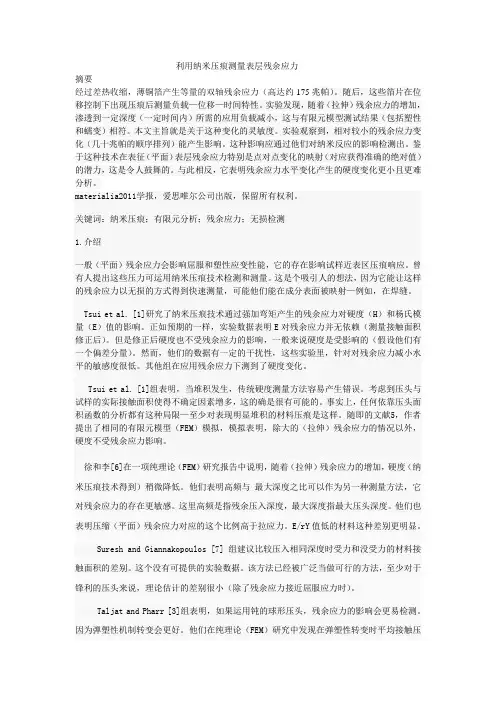

利用纳米压痕测量表层残余应力摘要经过差热收缩，薄铜箔产生等量的双轴残余应力（高达约175兆帕）。
随后，这些箔片在位移控制下出现压痕后测量负载—位移—时间特性。
实验发现，随着（拉伸）残余应力的增加，渗透到一定深度（一定时间内）所需的应用负载减小，这与有限元模型测试结果（包括塑性和蠕变）相符。
本文主旨就是关于这种变化的灵敏度。
实验观察到，相对较小的残余应力变化（几十兆帕的顺序排列）能产生影响。
这种影响应通过他们对纳米反应的影响检测出。
鉴于这种技术在表征（平面）表层残余应力特别是点对点变化的映射（对应获得准确的绝对值）的潜力，这是令人鼓舞的。
与此相反，它表明残余应力水平变化产生的硬度变化更小且更难分析。
materialia2011学报，爱思唯尔公司出版，保留所有权利。
关键词：纳米压痕；有限元分析；残余应力；无损检测1.介绍一般（平面）残余应力会影响屈服和塑性应变性能，它的存在影响试样近表区压痕响应。
曾有人提出这些压力可运用纳米压痕技术检测和测量。
这是个吸引人的想法，因为它能让这样的残余应力以无损的方式得到快速测量，可能他们能在成分表面被映射—例如，在焊缝。
Tsui et al. [1]研究了纳米压痕技术通过强加弯矩产生的残余应力对硬度（H）和杨氏模量（E）值的影响。
正如预期的一样，实验数据表明E对残余应力并无依赖（测量接触面积修正后）。
但是修正后硬度也不受残余应力的影响，一般来说硬度是受影响的（假设他们有一个偏差分量）。
然而，他们的数据有一定的干扰性，这些实验里，针对对残余应力减小水平的敏感度很低。
其他组在应用残余应力下测到了硬度变化。
Tsui et al. [1]组表明，当堆积发生，传统硬度测量方法容易产生错误。
考虑到压头与试样的实际接触面积使得不确定因素增多，这的确是很有可能的。
事实上，任何依靠压头面积函数的分析都有这种局限—至少对表现明显堆积的材料压痕是这样。
随即的文献5，作者提出了相同的有限元模型（FEM）模拟，模拟表明，除大的（拉伸）残余应力的情况以外，硬度不受残余应力影响。
lammps纳米压痕 计算接触面积
lammps纳米压痕计算接触面积纳米压痕是一种常用的试验技术，用于评估材料在纳米尺度下的力学性能。
在纳米压痕实验中，通过将纳米针尖压入材料表面，并测量压入深度和加载力，可以得到材料的硬度和弹性模量等力学参数。
而接触面积则是纳米压痕实验中一个重要的参数，对于研究材料的力学性能具有重要意义。
在纳米压痕实验中，接触面积是指纳米针尖与材料表面接触的有效面积。
这个面积与纳米压痕实验中的压入深度和加载力有关。
通常情况下，压入深度较小时，纳米针尖与材料表面的接触面积较小；而当加载力增大时，接触面积也会增大。
因此，接触面积与压入深度和加载力之间存在一定的关系。
为了准确计算接触面积，研究者们提出了不同的计算方法。
其中一种常用的方法是基于弹性理论的哈钦森-尤杨模型。
根据这个模型，可以通过测量压入深度和加载力，进而计算出接触半径。
接着，通过计算接触半径和纳米针尖的几何形状，可以得到接触面积的近似值。
除了哈钦森-尤杨模型，还有其他一些计算接触面积的方法。
例如，基于塑性理论的布鲁克斯-柯尔曼模型可以用于计算非弹性材料的接触面积。
此外，还有一些基于有限元分析的方法，可以更加精确地计算接触面积。
纳米压痕实验中的接触面积对于研究材料的力学性能具有重要意义。
首先，接触面积与材料的硬度密切相关。
硬度是材料抵抗外力的能力，通过测量接触面积和加载力，可以计算出纳米压痕实验中的硬度值。
其次，接触面积还可以用于计算材料的弹性模量。
弹性模量是材料在受力后恢复原状的能力，通过测量接触面积和压入深度，可以计算出纳米压痕实验中的弹性模量值。
在纳米压痕实验中，准确计算接触面积对于研究材料的力学性能非常重要。
通过合理选择计算方法，并根据实验数据进行计算，可以得到准确的接触面积值。
这将有助于深入理解材料的力学性能，并为材料设计和应用提供重要参考。
因此，纳米压痕实验中的接触面积计算是一个重要且具有挑战性的课题，对于材料科学和纳米技术领域的研究具有重要意义。
纳米压痕 硬度
纳米压痕硬度纳米压痕硬度是指利用纳米压痕仪测量材料表面硬度的一种方法。
纳米压痕技术可以在纳米尺度下对材料的硬度进行定量分析和评估。
本文将从纳米压痕的原理和方法、纳米压痕硬度的意义以及纳米压痕在材料研究和应用中的重要性等方面进行探讨。
一、纳米压痕的原理和方法纳米压痕技术是一种通过在材料表面施加微小载荷并测量其产生的压痕形成的深度和硬度来评估材料硬度的方法。
其基本原理是利用纳米压痕仪通过压痕针对材料表面施加一定的载荷，然后测量产生的压痕形成的深度，进而计算出材料的硬度。
纳米压痕的方法可以分为静态压痕法和动态压痕法两种。
静态压痕法是指在恒定载荷下测量压痕的深度，通过测量压痕的尺寸和载荷大小计算出材料的硬度。
动态压痕法是指在不同载荷下测量压痕的深度，并绘制载荷与压痕深度的曲线，通过分析曲线的斜率和形态等参数计算出材料的硬度。
二、纳米压痕硬度的意义纳米压痕硬度是材料硬度的一种重要指标，可以用来评估材料的力学性能和耐磨性能。
通过纳米压痕硬度的测量，可以对材料的力学性能、材料的组织结构和材料的表面性质等进行定量分析和评估。
纳米压痕硬度的测量结果可以用于研究材料的力学性能，如材料的弹性模量、屈服强度和断裂韧性等。
同时，纳米压痕硬度还可以用于评估材料的耐磨性能，如材料的抗刮伤性能和抗磨损性能等。
三、纳米压痕在材料研究和应用中的重要性纳米压痕技术在材料研究和应用中具有重要的意义。
首先，纳米压痕技术可以用于研究材料的力学性能和耐磨性能，为材料的设计和开发提供重要的参考依据。
其次，纳米压痕技术可以用于评估材料的质量和性能，如材料的硬度、强度和韧性等。
纳米压痕技术还可以用于研究材料的力学行为和材料的变形机制等。
通过纳米压痕的实验研究，可以深入了解材料的变形行为和材料的力学性能等，为材料的设计和改进提供重要的理论基础。
纳米压痕技术在材料研究和应用中的重要性还体现在材料的表面改性和薄膜涂层等方面。
纳米压痕技术可以用于评估材料的表面硬度和涂层的质量，为材料的表面改性和薄膜涂层的应用提供重要的参考依据。
纳米压痕计算范文
纳米压痕计算范文纳米压痕测试是一种测量材料硬度和弹性的常用方法，通过在材料表面施加荷载并测量印痕的形状和尺寸变化，可以得到材料的力学性能参数。
本文将介绍纳米压痕测试的原理、测试方法和计算方法。
一、纳米压痕测试原理纳米压痕测试是基于压痕的形成和演化规律进行分析的。
测试中，常用的压痕测试仪为纳米压痕仪，它可以施加微小的荷载并实时记录压痕的行为。
当外加荷载通过压头施加在材料表面时，材料会发生弹性和塑性变形。
在压头卸载后，材料表面会留下一个压痕，该压痕的形状和尺寸与材料的力学性能相关。
纳米压痕测试的原理主要基于弹性理论和半空间假设。
在测试中，通过测量压头卸载过程中的力和位移曲线，可以得到刚度曲线，即荷载-位移曲线。
然后，利用荷载、位移和几何参数，可以计算出材料的硬度和弹性模量。
二、纳米压痕测试方法纳米压痕测试通常需要借助纳米压痕仪进行。
常见的纳米压痕仪包括原子力显微镜（AFM）、纳米压痕仪和纳米硬度测量仪。
测试前，需要准备一块平坦的样品，并在样品表面选择测试点。
然后，将压头与样品接触，施加预设的荷载，并记录荷载和位移的变化。
通常，测试会在连续多个荷载下进行，以获得不同深度的压痕。
测试后，可以通过软件对所得的荷载-位移曲线进行处理，计算出刚度曲线。
然后，利用刚度曲线和几何参数来计算材料的硬度和弹性模量。
三、纳米压痕计算方法1.计算压痕半径通过分析压头卸载过程中的力和位移曲线，可以计算压头的曲面半径。
压头的曲面半径对应着压头尖端的实际形状。
2.计算弹性模量根据弹性理论，可以通过刚度曲线和几何参数计算材料的弹性模量。
常用的计算方法有Oliver-Pharr方法和Hertz方法。
Oliver-Pharr方法是一种常用的计算弹性模量的方法。
它基于柔性平台假设，假设样品为无限大、半无限大或有限厚度。
通过分析刚度曲线的斜率，可以计算出样品的刚度，然后利用刚度和几何参数计算出样品的弹性模量。
Hertz方法是一种适用于弹性的计算方法。
纳米压痕得到的模量_解释说明以及概述
纳米压痕得到的模量解释说明以及概述1. 引言1.1 概述纳米压痕是一种常用的材料力学测试技术，通过对材料表面施加微小的压力和观察变形行为来获得材料的表征参数。
这项技术在材料科学和工程领域有着广泛的应用，可以用于研究材料的弹性、塑性和力学性能等。
本文将详细介绍纳米压痕的原理、实验步骤以及数据分析方法，并重点解释纳米压痕得到的模量以及其在材料科学中的应用意义。
1.2 文章结构本文由以下几个部分组成：- 引言：对纳米压痕技术进行概述，介绍文章结构和目的。
- 纳米压痕的原理：详细介绍纳米压痕测试技术的原理、测试装置和方法，以及影响因素和参数选择。
- 纳米压痕得到的模量解释与意义：阐述模量定义与测量原理，说明纳米压痕对材料性质表征能力，探讨其在材料科学中的应用意义。
- 纳米压痕实验步骤与数据分析方法：介绍纳米压痕实验的准备与样品制备，详解纳米压痕测试的步骤与操作技巧，以及数据处理和分析方法。
- 结论与展望：总结实验结果及讨论，总结文章主要观点并对未来的研究方向进行思考。
1.3 目的本文旨在提供关于纳米压痕得到的模量的解释说明和概述，帮助读者更好地理解纳米压痕技术及其应用。
通过阐述纳米压痕原理、实验步骤以及数据分析方法，读者可以了解该技术在材料科学中的重要性和应用前景。
最后，在结论部分将对实验结果进行讨论，并对未来进一步的研究方向提出思考，以期为相关领域的科学研究提供参考和启示。
2. 纳米压痕的原理2.1 原理介绍纳米压痕是一种用于表征材料力学性质的测试方法。
其基本原理是利用纳米硬度计或纳米压头对材料施加微小的力，进而测量材料在受力过程中产生的变形，从而推断出材料的力学性质。
纳米压痕测试可以实现对材料表面硬度、弹性模量、塑性变形等重要参数的定量测量。
通过在事先确定的实验条件下进行测试，并结合相应的数据分析方法，可以得到准确可靠地结果。
2.2 测试装置和方法纳米压痕测试主要依靠专用的纳米硬度计或纳米压头进行。
力学实验示范中心的建设
力学实验示范中心的建设摘要：文章介绍浙江大学国家力学实验教学示范中心的建设情况。
在实验教学理念上，注重建立实验教学新模式和新体系；在实验教学方法与手段上，从实验设备先进性、实验教学的数字化，及创新能力培养方面介绍建设过程。
在取得了一系列成果的基础上，形成了中心在队伍建设，教学体系、设备研制与辐射三大方面的特色。
关键词：实验教学；教学理念；方法与手段；教学模式；创新能力浙江大学力学实验教学中心2006年被评为国家实验教学示范中心，且名列前茅。
力学实验教学中心，以“基于创新性实验教学”和“大学生自主性实验”等理念为导向，以培养知识、能力和素质相结合的研究型大学创新人才为目标，依托浙江大学工科基础课程力学教学基地，进行了多年的实验教学改革和积累。
一、教学理念在实验教学中，主要遵循“加强基础、注重能力、培养素质、激励创新”的教学原则，在提高教学质量和效果的前提下，探索和实践以培养学生综合素质、创新能力及工程应用能力为目标的研究型实验教学模式。
早在改革开放之初，就尝试对本科生力学实验教学课程体系进行改革，并取得显著成效，以1993年“水力学与工程流体力学教学实验综合改革”获国家优秀教学成果一等奖为代表。
1997年在浙江大学“国家工科基础课程力学教学基地”建设中，开始实施面向21世纪基础力学实验教学改革。
按照知识、能力、素质并重的人才培养要求，以培养学生综合素质和创新能力为目标的基础课的研究型实验教学，一方面巩固和加强基础实验，另一方面开发设计性、综合性、研究性实验。
在实验实践过程中，形成了“开放式、自助式与自主设计式”相结合的实验教学新模式，逐步由开放式教学，向自助式，到自主设计创新式实验教学发展。
中心开展并实现了“基本型一提高型一自主型”的多层次实验课程教学新体系，实验教学目前主要包括“基本型实验”和“提高型实验”两大部分，基本型实验教学体系与理论教学紧密结合；提高型实验包括综合型实验、创新设计型实验和研究型实验，提高型实验的目标是培养学生综合实践能力和创新思维、开拓学生视野。
纳米压痕压入蠕变
纳米压痕压入蠕变全文共四篇示例，供读者参考第一篇示例：纳米压痕压入蠕变是一个重要的纳米力学现象，在材料科学领域有着广泛的应用。
纳米压痕试验是通过纳米硬度计, 利用针尖对材料的小区域施加局部高应力荷载, 进而将压痕引入材料内部, 从而可以检测材料的硬度, 韧度等力学性能。
蠕变（Creep）是指材料在长时间受力情况下发生的形变现象，这种形变是渐进性的、非弹性的变形。
纳米压痕压入蠕变的研究，旨在探究材料在微观尺度下的力学行为，以及其受力后的蠕变性能。
下面将详细介绍纳米压痕压入蠕变的机理、影响因素及其应用。
一、机理纳米压痕试验中, 当压头施加力作用在材料表面时，材料表面形成单一塑性变形区，称为压痕。
在材料表面之下，存在着一定深度的漫反射塑性形变区，形变区的大小和深度受到材料的硬度等因素的影响。
如果在一定时间内保持一定的荷载，材料内部就会发生蠕变，即产生渐变变形，造成压痕的扩展和加深。
这种纳米压痕压入蠕变是材料内部分子结构和原子结构的塑性变形与移动过程，是材料的本质演变过程。
二、影响因素1. 温度：温度是影响材料蠕变性能的重要因素。
在高温条件下，材料内部原子的热振动增强，材料的形变速率会增加，从而导致蠕变速率增大；在低温条件下，材料的形变速率降低。
2. 应力：应力是引起材料蠕变的主要原因之一。
在高应力作用下，材料内部原子的位移会增大，材料的蠕变速率也会增快。
3. 蠕变机制：材料的蠕变机制决定了其蠕变行为。
在不同的蠕变机制下，材料的蠕变速率、蠕变塑性区域大小等性能表现都有所不同。
4. 微结构：材料的微结构与其蠕变性能密切相关。
晶体结构的完整性、晶界和位错等微观缺陷对材料的蠕变行为有明显影响。
5. 纳米硬度计的选择：纳米硬度计对压痕的形成和测量有很大影响，不同的硬度计具有不同的准确性和灵敏度，选择合适的硬度计对实验结果的准确性至关重要。
三、应用1. 新材料研究：纳米压痕压入蠕变技术为新材料的研发提供了重要手段。
