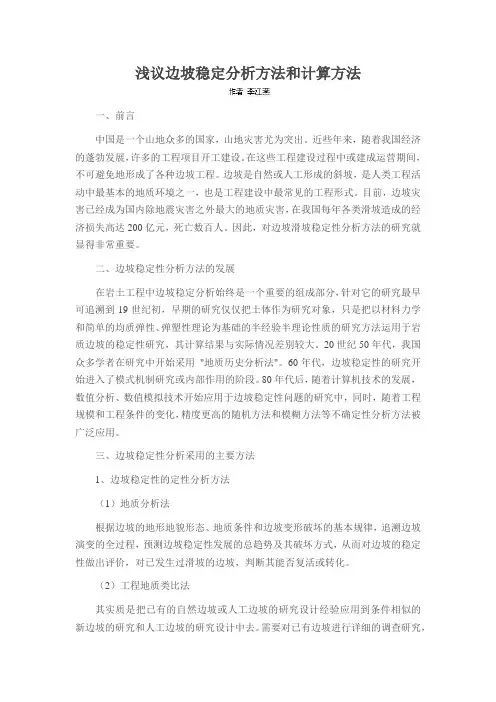

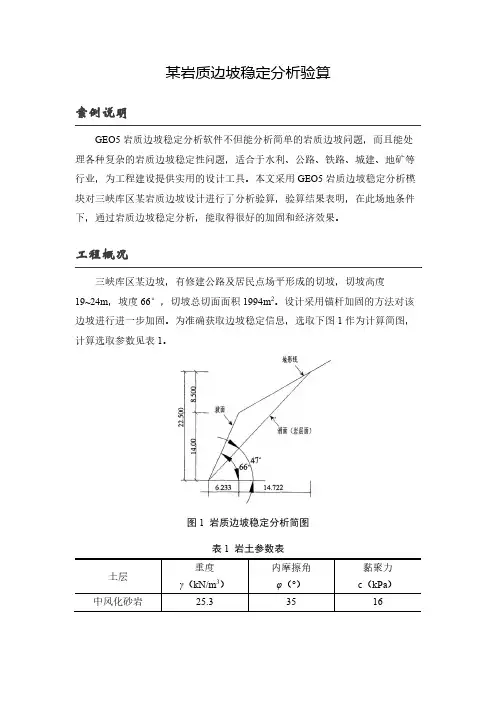

GEO5岩石边坡稳定分析计算原理
边坡稳定性分析资料讲解
边坡稳定性分析
第9章边坡稳定性分析 学习指导：本章介绍了边坡的破坏类型，即：岩崩和岩滑；着重介绍了边坡稳定性分析与评价基本方法，包括圆弧法岩坡稳定分析、平面滑动法岩坡稳定分析、双平面滑动岩坡稳定分析、力多边形法岩坡稳定分析及近代理论计算法；介绍了岩坡处理的措施。 重点：1边坡的变形与破坏类型； 2影响边坡稳定性的因素； 3边坡稳定性分析与评价。 9.1 边坡的变形与破坏类型 9.1.1概述 随着社会进步及经济发展，越来越多地在工程活动中涉及边坡工程问题，通过长期的工程实践，工程地质工作者已对边坡工程形成了比较完善的理论体系，并通过理论对人类工程活动，进行有效地指导。近年来，随着环境保护意识的增加及国际减轻自然灾害十年来的开展，人类已认识到：边坡诞生不仅仅是其本身的历史发展，而是与人类活动密切相关；人类在进行生产建设的同时，必须顾及到边坡的环境效应，并且把人类的发展置于环境之中，因而相继开展了工程活动与地质环境相互作用研究领域，在这些领域中，边坡作为地质工程的分支之一，一直是人们研究的重点课题之一。 在水电、交通、采矿等诸多的领域，边坡工程都是整体工程不可分割的部分，为保证工程运行安全及节约经费，广大学者对边坡的演化规律、边坡稳定性及滑坡预测预报
等进行了广泛研究。然而，随着人类工程活动的规模扩大及经济建设的急剧发展，边坡工程中普遍出现了高陡边坡稳定性及大型灾害性滑坡预测问题。在我国，目前的露天采矿的人工边坡已高达300—500m,而水电 工程中遇到的天然边坡高度已达500—1000米，其中涉及的工程地质问题极为复杂，特别是在西南山区，边坡的变形、破坏极为普遍，滑坡灾害已成为一种常见的危害人民生命财产安全及工程正常运营的地质灾害。 因此，广大工程地质和岩石力学工作者对此问题进行了长期不懈的探索研究，取得了很大的进展；从初期的工程地质类比法、历史成因分析法等定性研究发展到极限平衡法、数值分析法等定量分析法，进而发展到系统分析法、可靠度方法灰色系统方法等不确定性方法，同时辅以物理模拟方法，并且诞生了工程地质力学理论、岩（土）体结构控制论等，这些无疑为边坡工程及滑坡预报研究奠定了坚实的基础，为人类工程建设做出了重大贡献。 在工程中常要遇到岩坡稳定的问题，例如在大坝施工过程中，坝肩开挖破坏了自然坡脚，使得岩体内部应力重新分布，常常发生岩坡的不稳定现象。又如在引水隧洞的进出口部位的边坡、溢洪道开挖的边坡、渠道的边坡以及公路、铁路、采矿工程等等都会遇到岩坡稳定的问题。如果岩坡由于力过大和强度过低，则它可以处于不稳定的状态，一部分岩体向下或向外坍滑，这一种现象叫做滑坡。滑坡造成危害很大，为此在施工前，必须做好稳定分析工作。 岩坡不同于一般土质边坡，其特点是岩体结构复杂、断层、节理、裂隙互相切割，块体极不规则，因此岩坡稳定有其独特的性质。它同岩体的结构、块体密度和强度、边坡坡度、高度、岩坡表面和顶部所受荷载，边坡的渗水性能，地下水位的高低等有关。 岩体内的结构面，尤其是软弱结构面的的存在，常常是岩坡不稳定的主要因素。大部分岩坡在丧失稳定性时的滑动面可能有三种。一种是沿着岩体软弱岩层滑动；另一种是沿着岩体中的结构面滑动；此外，当这两种软弱面不存在时，也可能在岩体中滑动，但主要的是前面两种情况较多。在进行岩坡分析时，应当特别注意结构面和软弱层的影
【精品】第9章边坡稳定性分析
第9章边坡稳定性分析 学习指导：本章介绍了边坡的破坏类型,即:岩崩和岩滑;着重介绍了边坡稳定性分析与评价基本方法,包括圆弧法岩坡稳定分析、平面滑动法岩坡稳定分析、双平面滑动岩坡稳定分析、力多边形法岩坡稳定分析及近代理论计算法；介绍了岩坡处理的措施。 重点：1边坡的变形与破坏类型； 2影响边坡稳定性的因素； 3边坡稳定性分析与评价. 9。1边坡的变形与破坏类型 9。1.1概述
随着社会进步及经济发展，越来越多地在工程活动中涉及边坡工程问题，通过长期的工程实践，工程地质工作者已对边坡工程形成了比较完善的理论体系,并通过理论对人类工程活动，进行有效地指导。近年来，随着环境保护意识的增加及国际减轻自然灾害十年来的开展，人类已认识到：边坡诞生不仅仅是其本身的历史发展，而是与人类活动密切相关；人类在进行生产建设的同时，必须顾及到边坡的环境效应，并且把人类的发展置于环境之中,因而相继开展了工程活动与地质环境相互作用研究领域，在这些领域中，边坡作为地质工程的分支之一，一直是人们研究的重点课题之一。 在水电、交通、采矿等诸多的领域，边坡工程都是整体工程不可分割的部分，为保证工程运行安全及节约经费，广大学者对边坡的演化规律、边坡稳定性及滑坡预测预报等进行了广泛研究。然而，随着人类工程活动的规模扩大及经济建设的急剧发展,边坡工程中普遍出现了高陡边坡稳定性及大型灾害性滑坡预测问题。在我国，目前的露天采矿的人工边
坡已高达300—500m，而水电工程中遇到的天然边坡高度已达500—1000米，其中涉及的工程地质问题极为复杂，特别是在西南山区，边坡的变形、破坏极为普遍,滑坡灾害已成为一种常见的危害人民生命财产安全及工程正常运营的地质灾害。
边坡的稳定性计算方法
边坡稳定性计算方法 目前的边坡的侧压力理论，得出的计算结果，显然与实际情形不符。边坡稳定性计算，有直线法和圆弧法，当然也有抛物线计算方法，这些不同的计算方法，都做了不同的假设条件。 当然这些先辈拿出这些计算方法之前，也曾经困惑，不做假设简化，基本无法计算。而根据各种假设条件，是会得出理论上的结果，但与实际情况又不符。倒是有些后人不管这些假设条件，直接应用其计算结果，把这些和实际不符的公式应用到现有的规范和理论中。 瑞典条分法，其中的一个假设条件破裂面为圆弧，另一个条件为假设的条间土之间，没有相互作用力，这样的话，对每一个土条在滑裂面上进行力学分解，然后求和叠加，最后选取系数最小的滑裂面。从而得出判断结果。其实，那两个假设条件对吗？都不对！ 第一、土体的实际滑动破裂面，不是圆弧。第二、假设的条状土之间，会存在粘聚力与摩擦力。边坡的问题看似比较简单，只有少数的几个参数，但是，这几个参数之间，并不是线性相关。对于实际的边坡来讲，虽然用内摩擦角①和粘聚力C来表示，但对于不同的破裂面，破裂面上的作用力，摩擦力和粘聚力，都是破裂面的函数，并不能用线性的方法分别求解叠加，如果是那样，计算就简单多了。 边坡的破裂面不能用简单函数表达，但是，如果不对破裂面作假设，那又无从计算，直线和圆弧，是最简单的曲线，所以基于这两种曲线的假设，是计算的第一步，但由于这种假设与实际不符，结果肯定与实际相差甚远。
条分法的计算，是来源于微积分的数值计算方法，如果条间土之间，存在相互作用力，那对条状土的力学分解，又无法进行下去。 所以才有了圆弧破裂面的假设与忽略条间土的相互作用的假设。 其实先辈拿出这样与实际不符的理论，内心是充满着矛盾的。 实际看到的边坡的滑裂，大多是上部几乎是直线，下部是曲线形状，不能用简单函数表示，所以说，要放弃求解函数表达式的想法。计算还是可以用条分法，但要考虑到条间土的相互作用。 用微分迭代的方法求解，能够得出近似破裂面，如果每次迭代，都趋于收敛，那收敛的曲线，就是最终的破裂面。 参照图3，下面将介绍这种方法的求解步骤。
路基边坡稳定性设计1边坡稳定性分析原理与方法边坡
第四章 路基边坡稳定性设计 §4-1：边坡稳定性分析原理与方法 一、边坡稳定原理 1、假设条件 1)、在用力学边坡稳定性分析法进行边坡稳定性分析时，都按平面问题来处理； 2）、砂性土和砾石采用直线破裂面法 3）、粘性土采用圆弧破裂面法 2、假设条件 1）、不考虑滑动土体本身内应力的分布； 2）、认为平衡状态只在滑动面上达到，滑动土体整体下滑； 3）、极限滑动面位置通过试算确定 二、边坡稳定性分析的计算参数 1、土的计算参数 1）、路堑或天然边坡 2）、路堤边坡 2、边坡稳定性分析边坡的取值 边坡取值示意图 3、汽车荷载当量换算 当量土柱高h 0 BL NQ h γ=0 三、边坡稳定性分析方法 力学分析法和工程地质法 1、力学分析法 1）、数解法 2）|图解法或表解法 2、工程地质法 1）、直线法 a 、 使用范围 b 、直线法计算图 c 、 直线法计算公式 ω ?ωs i n c o s G cL tg G T F K +== I ）、砂性土路堑边坡
θαα?αc s c )(2)2(000m i n +++=f c t g f K ii ）、成层砂性土边坡 ∑∑+==n i I n i ni T F K 11 d 、K min 〉1.25 2）、圆弧法 a 、 圆弧法的基本原理与步骤 圆弧法计算公式 ∑∑∑==+-+==n i m i i i i i n i i i s r G G cL G f M M K 111sin sin cos ααα b 、确定K=f （O ）的关系曲线 c 、 确定圆心辅助线 I ）、4.5H 法一 Ii ）、4.5H 法二 Iii ）、360法一 Iiii ）、360法二 d 、稳定系数K 在[1.25~1.50]之间 3）、表解法 a 、 确定圆心辅助线 b 、确定滑动面 c 、 划分土条 d 、计算每个土条的受力情况 e 、 求整个滑动土体的稳定系数 B H c fA K γ+= §4-2：陡坡路堤稳定性 一、陡坡路堤 1、陡坡路堤可能滑动面示意图 2、下滑的原因 二、陡坡路堤边坡稳定性分析方法 1、直线法 直线滑动面示意图 直线滑动面计算公式 α ?αsin )(cos )(P Q cL tg P Q K +++=
