工业控制组态软件及应用课程复习题
工业控制组态软件及应用课程复习题
一、填空题（单选题）
1、组态王软件是一种通用的工业（ A ）软件，它融过程控制设计、现场操作以及
工厂资源管理于一体，将一个企业内部的各种生产系统和应用以及信息交流汇集在一
起，实现最优化管理。
（A）监控 （B）过程 （C）管理 （D）应用 答案A
2、当（ B ）打开时，工具箱自动显示。工具箱中的每个工具按钮都有“浮动提示”，
帮助您了解工具的用途。
（A）监控 （B）画面 （C）软件 （D）应用 答案B
3、（ C ）连接是使被连接对象根据条件表达式的值而显示或隐含。
（A）动画 （B）画面 （C）隐含 （D）变量 答案C
4、缩放连接是使被连接对象的大小随连接（ C ）的值而变化。
（A）隐含 （B）动画 （C）变量 （D）过程 答案C
5、旋转连接是使对象在画面中的（ C ）随连接表达式的值而旋转。
（A）表达式 （B）画面 （C）位置 （D）旋转 答案C
6、命令语言的格式类似( C )的格式，工程人员可以利用其来增强应用程序的灵活
性。
（A）汇编语言 （B）VB （C）C语言 （D）basco 答案C
7、数据报表是反应生产过程中的（ C ）、运行状态等，并对数据进行记录、统
计的一种重要工具，是生产过程必不可少的一个重要环节。
（A）动画连接 （B）软件隐含 （C）过程数据 （D）basco表达式 答案C
8、ReportSetHistData2 函数可从组态王记录的（ B ）中按指定的起始时间和时
间间隔查询指定变量数据。
（A）实时库 （B）历史库 （C）过程数据 （D）basco表达式 答案B
二、填空题（多选题）
1、组态王软件结构由（开发系统 ）、（工程浏览器 ）及（运行系统 ）三部分构成。
（A）开发系统 （B）工程浏览器 （C）运行系统 （D）工程管理器 答案ABC
2、组态王把那些需要与之交换数据的（硬件设备）或（外部软件）都作为外部设备
使用。
（A）软件程序 （B）通讯连接 （C）硬件设备 （D）外部软件 答案CD
3、所谓“动画连接”就是建立（画面的图素）与（数据库变量）的对应关系。
（A）监控中心 （B）画面的图素 （C）监控中心 （D）数据库变量 答案BD
4、（ ）连接是使被连接对象在条件表达式的值为真时闪烁。闪烁效果易于引起
注意，故常用于出现非正常状态时的（ ）。
（A）画面的图素 （B）闪烁 （C）报警 （D）数据库变量 答案BC
5、在显示的文本的动画连接中选择文本色，输入显示的变量名称，在文本色属性栏
中（ ）、（ ）中，不同阈值时要显示的不同颜色
（A）删除 （B）添加 （C）修改 （D）阈值 答案BC
6、命令语言有六种形式，其区别在于命令语言执行的时机或条件不同,分别为：
（ ）、（ ）、（ ）、（ ）（ ）、（ ）
（A）应用程序命令语言 （B）热键命令语言 （C）事件命令语言
（D）数据改变命令语言 （E）数学函数命令语言 （F）画面、按钮命令语言
（G）控件函数命令语言 （H）自定义函数命令语言 答案ABCDFH
7、利用系统提供的“（ ）”工具和( )函数能够实现在主画面中切换到其他
任一画面的功能。
（A）Exit() （B）菜单 （C）数据库 （D）ShowPicture() 答案BD
8、为保证工业现场安全生产，报警和事件的产生和记录是必不可少的，“组态王”
提供了强有力的（ ）和（ ）系统。
（A）菜单 （B）报警 （C）数据库 （D）事件 答案BD
9、报警窗口是用来显示“组态王”系统中发生的报警和事件信息，报警窗口分：（ ）
和（ ）。 答案BD
（A）函数命令报警窗口（B）实时报警窗口（C）数据库报警窗口（D）历史报警窗口
10、趋势曲线用来反应变量随时间的变化情况。趋势曲线有两种：（ ）曲线和
（ ）曲线。 答案AD
（A）实时趋势 （B）实时报警窗口 （C）数据库报警窗口 （D）历史趋势
11、组态软件是指一些（ ）与（ ）的专用软件，它们是在自动控制系统监控层
一级的软件平台和开发环境，使用灵活的组态方式，为用户提供快速构建工业自动
控制系统监控功能的、通用层次的软件工具。
（A）数据采集 （B）监控功能 （C）过程控制 （D）数据库 答案AB
三、判断题（对打√错的打×）
1、组态王工程管理器可用来建立新工程，并对添加到工程管理器的工程做统一的管
理。（√ ）
2、“搜索工程”是用来把计算机的某个路径下的所有的工程一起添加到组态王的开
发系统。（ √ ）
3、单击组态王工程管理器的恢复键，可将备份的工程文件恢复到工程列表区中。
（ √ ）
4、在工程列表区中选择任一工程后，单击“运行”键进入工程的开发环境。( × ）
5、在连接现场设备时，设备地址处填写的地址要和实际设备地址完全一致。（ √ ）
6、所谓“动画连接”就是建立画面的图素与数据库变量的对应关系。 ( √ ）
四、简答题
1、组态王软件建立应用工程的一般过程
答案：1）设计图形界面（定义画面）；
2）定义设备；
3）构造数据库（定义变量）；
4）建立动画连接；
5）运行和调试。
2、组态王软件命令语言有几种分别是什么
答案：( 1）应用程序命令语言 （2）热键命令语言 （3）事件命令语言
（4）数据改变命令语言 （5）画面、按钮命令语言 （6）自定义函数命令语言
工控组态技术及应用-MCGS模块一工控组态基础知识
19
1) 数据采集系统 在数据采集系统中，计算机只承担数据的采集和处理工 作，不直接参与控制。数据采集系统对生产过程的各种工艺 变量进行巡回检测、处理、记录以及对变量采取超限报警等， 同时对这些变量进行累计分析和实时分析，得出各种趋势分 析，为操作人员提供参考，如图1-1-3所示。
模块一 工控组态基础知识
模块一 工控组态基础知识
40
由于计算机科学的飞速发展，计算机的存储能力、运算 能力都得到更进一步的发展，能够解决一般模拟控制系统解 决不了的难题，达到一般控制系统达不到的优异的性能指标。 在计算机控制算法方面，实现了最优控制、自适应、自学习 和自组织系统以及智能控制等先进的控制方法，为提高复杂 控制系统的控制质量，有效地克服随机扰动，提供了有力的 工具。
模块一 工控组态基础知识
38
图1-1-8 现场总线控制系统结构图
模块一 工控组态基础知识
39
近年来，由于现场总线的发展，智能传感器和执行器也 向数字化方向发展，用数字信号取代4 mA～20 mA电流信号， 为现场总线的应用奠定了基础。现场总线是连接工业现场仪 表和控制装置之间的全数字化、双向、多站点的串行通信网 络。现场总线被称为21世纪的工业控制网络标准。
模块一 工控组态基础知识
7
2. 计算机控制系统的组成 1) 基本概念 在计算机控制系统中，由于工业控制机输入和输出的是 数字信号，而现场采集到的信号或送到执行机构的信号大部 分是模拟信号，因此，与常规的按偏差控制的闭环负反馈系 统相比，计算机控制系统需要有模/数(A/D)转换和数/模(D/A) 转换这两个环节。计算机闭环控制系统结构框图如图1-1-1 所示。
模块一 工控组态基础知识
24
采用计算机代替模拟仪表控制，只要改变程序就可以对 控制对象进行控制，因此计算机可以控制几百个回路，并可 以对上下限进行监视和报警。此外，因为计算机有较强的计 算能力，所以控制方法的改变很方便，只要改变程序就可以 实现。就一般的模拟控制而言，要改变控制方法就必须改变 硬件，这不是轻而易举的事。
工控组态与现场总线技术题库
一、单项选择题项目一二次供水系统1. MCGS 组态软件是哪个公司的产品（ b ）A、欧姆龙公司B、北京昆仑通态科技有限公司C、西门子公司D、三菱公司软件安装时，其默认文件目录为（ B ）A、C:\MCGSB、D:\MCGSC、E:\MCGSD、F:\MCGS运行环境文件名为（ A ）A、B、C、D、LOAD4.在二次供水系统参数定义时表示水泵开停状态的参量其数据类型为：（ A ）A、开关型B、数值型C、字符型D、组对象5.在二次供水系统参数定义时表示水塔液位高度的参量其数据类型为：（ B ）A、开关型B、数值型C、字符型D、组对象软件中可以模拟产生外部输入数据的构件是：（ A ）A、模拟设备B、指示灯C、报警工具条D、存盘数据浏览策略7.在二供水系统中设置水泵中间矩形框的颜色动画，要求表达式为1时为绿色，表达式为 0 时红色，则动画设置选择：（A ）A、颜色B、可见度C、位置D、输出8.在界面设计时用脚本程序模拟产生输入数据，则脚本程序用于（A ）A、循环策略B、用户策略C、启动策略D、退出策略9.在界面设计时不能模拟产生外部输入数据的方法有：（ D ）A、模拟设备B、脚本程序C、输入器D、仪表软件中可以用来修改报警上下限值的函数是：（A ）A、!SetAlmValueB、!DelAlmValueC、!CopyAlmValueD、!PasteAlmValue软件中可以用来查询历史报警数据的构件是：（A ）A、报警数据浏览策略B、历史曲线C、实时曲线D、历史表格12.在M CGS 软件中能进行报警信息查询的构件有：(B )A、报警工具条B、报警信息浏览策略C、报警灯D、输入器13.输入上下限报警数值的构件是：(D )A、报警工具条B、报警信息浏览策略C、报警灯D、输入框14. 历史数据表格关联的数据来源是（A ）A、液位组B、液位1C、液位2D、水泵15. 实时表格中格式“1|0”（ A ）A、小数点后1位小数B、小数点后两位小数C、无小数D、两位整数16. 存盘数据浏览构件应用于（C ）A、启动策略B、循环策略C、用户策略D、退出策略17. 菜单是在哪里定义( A )A、主控窗口B、数据显示窗口C、用户窗口D、水位控制窗口18 .历史曲线的管理数据源是（ A ）A、液位组B、液位1C、液位2D、水泵19. 用户登录的函数是（A ）A、!LogOn( )B、！Logoff( )C、!changepassword( )D、!edituser( )20. 用户退出的函数是（B）A、!LogOn( )B、！Logoff( )C、!changepassword( )D、!edituser( )21.用户管理的函数是（C ）A、!LogOn( )B、！Logoff( )C、!changepassword( )D、!edituser ( )22.修改用户口令的函数是（C ）A、!LogOn( )B、！Logoff( )C、!changepassword( )D、!edituser( )项目二液力变扭箱系统1 .下面所列不是研华PCL_818L采集板卡的功能（C ）A、采集模拟量信号B、采集数字量型号C、能实现复杂的逻辑运算D、具有计数器功能2. 研华PCL_818L数据采集卡的电压输入信号模式的选择跳线是（ C ）A、JP12B、 SW1C、SW2D、 SW33 液力变扭矩器最主要的特点是（ A ）A：恒功率 B：横转速C：横转矩 D：传动比恒定4 . 液力变扭箱采集系统中参数“拷贝文件”的数据类型是（ B ）A、字符型B、数值型C、组对象D、开关型5 液力变扭箱采集系统中参数“数据存盘地址”的数据类型是（ A ）A、字符型B、数值型C、组对象D、开关型6. 液力变扭箱采集系统中参数“输入转矩”的数据类型是（ B ）A、字符型B、数值型C、组对象D、开关型7. Data组对象的存盘属性的“定时存盘”周期设置为（ B ）A、5秒B、0秒C、10秒D、15秒8 .!SETWINDOW(WNDName,OP)函数中 OP=3 表示（ A ）A、关闭窗口B、打印窗口C、刷新窗口D、打开窗口并使其可见9. 在“数据采集”界面中使用“输入框”构件输入“型号”参数时使用的事件是（ B ）A、CLICKB、CHANGEC、MOUSEDOWND、MOUSEUP10. 存盘数据拷贝构件中的目标数据库是（ B ）A、DATA B:数据存盘地址 C:历史数据存盘地址 D：临时存盘地址11 . 实时曲线制作界面中的历史表格关联的数据对象是（ A ）A、DATA B:数据存盘地址 C:历史数据存盘地址 D：临时存盘地址12. 保存DATA组对象数据的函数是（ D ）A、！SETWINDOWS( )B、filefindfirstC、filecopyD、 savadata( )13. 输出特性曲线的横坐标是（ D ）A、输出转矩B、输出功率C、输入功率D、输出转速14. 文件查询函数是（ A ）A、FILEFINDFIRST B:FILECOPY C:FILEDELETE D：SETWINDOW15 .文件复制函数是（ B ）A、FILEFINDFIRST B:FILECOPY C:FILEDELETE D：SETWINDOW16.历史查询数据文件名是（ A ）A、历史查询数据地址B、数据查询存盘地址C、临时存盘地址D、项目数据库17. “查找的数据已经找到，请显示”标签的可见度设置是（ A ）A、OBJSIZE>0 and 拷贝文件=1B、OBJSIZE=0 and 拷贝文件=0C、OBJSIZE>0 and 拷贝文件=0D、OBJSIZE<0 and 拷贝文件=018 、历史编号输入框中的CHANGE事件中调用了（ C ）函数A、FILEFINDFIRST B:FILECOPY C:FILEDELETE D：SETWINDOW项目三加热炉控制系统1. TPC7062K 触摸屏是几寸屏（ C）A、5 寸B、6 寸C、7 寸D、8 寸触摸屏分辨率为（a）A、800*480B、800*600C、1024*600D、1024*6403. TPC7062 触摸屏电源为：（a）A、24V 直流电B、220V 交流电C、220V 直流电D、24V 交流电4. $Date是（ B ）A、时间系统变量B、日期系统变量C、当前用户系统变量D、运行时间系统量5. $TIME是（ A ）A、时间系统变量B、日期系统变量C、当前用户系统变量D、运行时间系统量传感器信号是（ B ）A、数值型B、开关型C、字符型 D组对象阀的控制信号是（B ）A、数值型B、开关型C、字符型 D组对象8.控制阀信号0有效的含义是（ B ）A、当阀值为零时，阀打开B、当阀值为零时，阀打开C、控制阀初值为零；D、把控制阀设置为零项目四机械手控制系统1、机械手单机模拟中实现系统控制的方法是（ A ）A、定时器方法B、伺服控制法C、用限位开关的方法D、计数器法2、退出语句是（ A ）A、EXITB、IF THENC、FOR NEXTD、IF THEN ELSE3、位置动画属性水平移动设置时，移动偏移量的单位是（ D ）A、MMB、CMC、MD、单位像素距离4、位置动画垂直移动设置时，移动最大偏移量是（ A ）A、测量获得B、固定为50C、固定为100D、固定为1205、水平移动量的范围为（ B ）A、0~25B、0~50C、50~100D、0~806、垂直移动量的范围为（ A ）A、0~25B、0~50C、50~100D、0~807、PLC的IP地址是，则触摸屏地址设置正确的是（ A ）A、 B、 C、 D、 8、触摸屏的与PLC通过以太网通讯时，通讯端口是（ A ）A、3000B、44818C、8080、D、80009、COMPACTLOGIX PLC的以太网通讯端口是（ B ）A、3000B、44818C、8080、D、800010、PLC的BOOL型数据对于触摸屏中的（ C ）A、数值型B、字符型C、开关型D、组对象11、PLC的INT型数据对于触摸屏中的（ A ）A、数值型B、字符型C、开关型D、组对象12、当前用户的系统变量是（ C ）A、dataB、timerC、usernameD、runtime13、日产量的统计是通过（ C ）策略完成的。

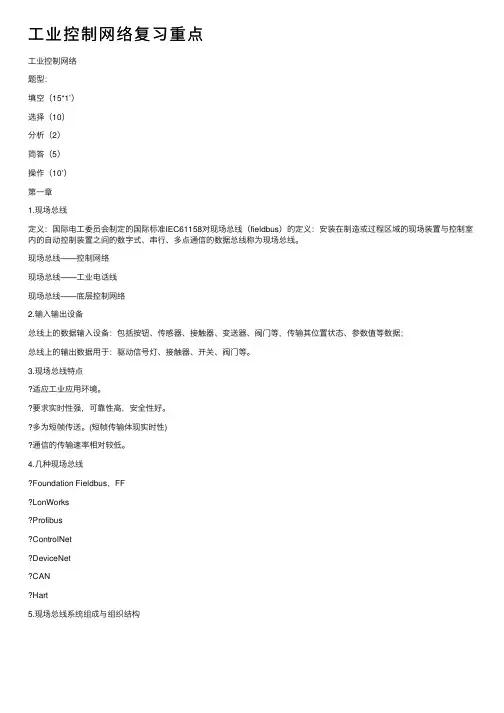

工业控制网络复习重点
⼯业控制⽹络复习重点⼯业控制⽹络题型：填空（15*1’）选择（10）分析（2）简答（5）操作（10’）第⼀章1.现场总线定义：国际电⼯委员会制定的国际标准IEC61158对现场总线（fieldbus）的定义：安装在制造或过程区域的现场装置与控制室内的⾃动控制装置之间的数字式、串⾏、多点通信的数据总线称为现场总线。
现场总线——控制⽹络现场总线——⼯业电话线现场总线——底层控制⽹络2.输⼊输出设备总线上的数据输⼊设备：包括按钮、传感器、接触器、变送器、阀门等，传输其位置状态、参数值等数据；总线上的输出数据⽤于：驱动信号灯、接触器、开关、阀门等。
3.现场总线特点适应⼯业应⽤环境。
要求实时性强，可靠性⾼，安全性好。
多为短帧传送。
(短帧传输体现实时性)通信的传输速率相对较低。
4.⼏种现场总线Foundation Fieldbus，FFLonWorksProfibusControlNetDeviceNetCANHart5.现场总线系统组成与组织结构硬件：◆总线电缆，⼜称为通信线、通信介质（媒体/媒介/介体）。
◆连接在通信线上的设备称为总线设备，亦称为总线装置、节点（主节点、从节点）、站点（主站、从站）。
软件包括：系统平台软件：为系统构建、运⾏以及为系统应⽤软件编程⽽提供环境、条件或⼯具的基础软件。
包括组态⼯具软件、组态通信软件、监控组态软件和设备编程软件。
系统应⽤软件：为实现系统以及设备的各种功能⽽编写的软件，包括系统⽤户程序软件、设备接⼝通信软件和设备功能软件。
6.在现场总线控制系统中，总线设备主要分为6类变送器／传感器（输⼊设备）；执⾏器（输出设备）；控制器；监控／监视计算机；⽹桥／⽹关/中继器/集线器/交换机/路由器（⽹络互联设备）；其他现场总线设备（HMI）。
7.现场总线技术特点：1、现场通信⽹络2、数字通信⽹络3、系统的开放性4、现场设备互连⽹络5、系统结构和功能⾼度分散性6、互操作性与互换性⽹络优点（5个）：1、导线和连接附件⼤量减少2、仪表和输⼊／输出转换器（卡件）⼤量减少3、设计、安装和调试费⽤⼤⼤降低4、维护开销⼤幅度下降5、提⾼了系统的可靠性6、提⾼了系统的测量与控制精度7、系统具有优异的远程监控功能8、系统具有强⼤的（远程）故障诊断功能9、⽤户具有⾼度的系统集成主动权10、现场设备更换和系统扩展更为⽅便11、为企业信息系统的构建创造了重要条件12.概括现场总线是综合⾃动化的发展需要综合⾃动化要求对企业信息的优化利⽤。
组态期末复习题(1)
1能对该对象进行报警处理；其次是要正确设置报警限值或报警状态。
2、MCGS把数据对象的属性封装在对象内部，作为一个整体，由实时数据库统一管理。
对象的属性、、。
3、按照数据处理的时间先后顺序，MCGS组态软件将数据处理过程分为三个阶段，以满足各种类型、、。
4MCGS系统的核心，也是应用系统的数据处理中心。
5、用户窗口的属性包括基本属性、扩充属性、启动脚本、循环脚本、退出脚本，由用户选择设置。
6、MCGS的工作台窗口的5、、、、。
78MCGS系统的核心，也是应用系统的数据处理中心。
9、、、、五种类型，在实际应用中，模拟量的输入输出对应来表示某种特定事件的产生及相应时刻。
10MCGS系统与作为测控对象的外部设备建立联系的后台作业环境，负责驱动外部设备，控制外部设备的工作状态。
系统通过设备与数据之间的通道，把外部设备的运行数据采集进来，送入实时数据库，供系统其它部分调用。
1、MCGS系统对设备采集通道的数据可以进行八种形式的数据处理，各种处理可单独进行也可组合进行。
八种形式包括哪些？多项式计算、倒数计算、开方计算、滤波处理、工程转换计算、函数调用、标准查表计算、自定义查表计.2、主控窗口负责什么工作？主控窗口组态包括什么？负责这些窗口的管理和调度,并调度用户策略的运行。
主要的组态操作包括：定义工程名称，编制工程菜单，设计封面图形，确定启动的窗口，设定动画刷新周期，指定数据库存盘文件名称及存盘时间等。
3、实时曲线属性设置包括哪四项内容？历史曲线属性设置包括哪六项内容？实时曲线的组态包括基本属性设置、标注属性的设置、画笔属性的设置和可见度的设置。
历史曲线的组态包括基本属性设置、存盘数据、标注设置、曲线表示、输出信息和高级属性。
4、数值型数据对象有哪六种报警？开关型数据对象有哪四种报警方式？下下限、下限、上限、上上限、上偏差、下偏差；开关量报警,开关量跳变报警,开关量正跳变报警，开关量负跳变报警5、简述工程的一般组建过程。
《工业组态技术》期终考试试卷
《工业组态技术》期终考试试卷 适用专业：1、组态王软件结构由 、 及 三部分构成。
2、所谓“动画连接”就是建立 与 的对应关系。
3、利用系统提供的“ ”工具和 函数能够实现在主画面中切换到其他任一画面的功能。
4、基本类型的变量也可以按照数据类型分为 、 、 、 和 。
5、在实际工程中将此命令写入：工程浏览器〉 〉应用程序命令语言〉启动时中，即系统开始运行就与数据库连接。
6、组态王SQL 访问管理器包括 和 两部分。
7、组态王设备管理中逻辑设备主要分为 、 、 、 、 。
二、单项选择题（共20分，每小题2分） 1、组态王软件是一种通用的工业（ ）软件，它融过程控制设计、现场操作以及工厂资源管理于一体，将一个企业内部的各种生产系统和应用以及信息交流汇集在一起，实现最优化管理。
（A ）监控 （B ）过程 （C ）管理 （D ）应用2、命令语言的格式类似（ ）的格式，工程人员可以利用其来增强应用程序的灵活性。
（A）汇编语言（B）VB （C）C语言（D）basco3、一般的Active X（）都具有属性、方法、事件，用户通过设置控件的这些属性、事件、方法来完成工作。
（A）表达式（B）VB （C）控件（D）basco4、当（）打开时，工具箱自动显示。
工具箱中的每个工具按钮都有“浮动提示”，帮助您了解工具的用途。
（A）监控（B）画面（C）软件（D）应用5、下面那些软件不属于组态软件？（）（A）MCGS （B）力控（C）组态王（D）protel6、组态王WEB功能采用（）结构，客户可以随时随地通过Internet/Intranet 实现远程监控。
（A）B/S （B）C/S （C）TCP/IP （D）PCZ7、登录服务器负责（）用户登录的校验。
在网络中只可以配置一个登录服务器。
（A）局域网（B）数据采集（C）网络中（D）客户端8、I/O服务器负责进行（）的站点。
如果某个站点虽然连接了设备，但没有定义其为IO服务器，那么这个站点采集的数据不向网络上发布。

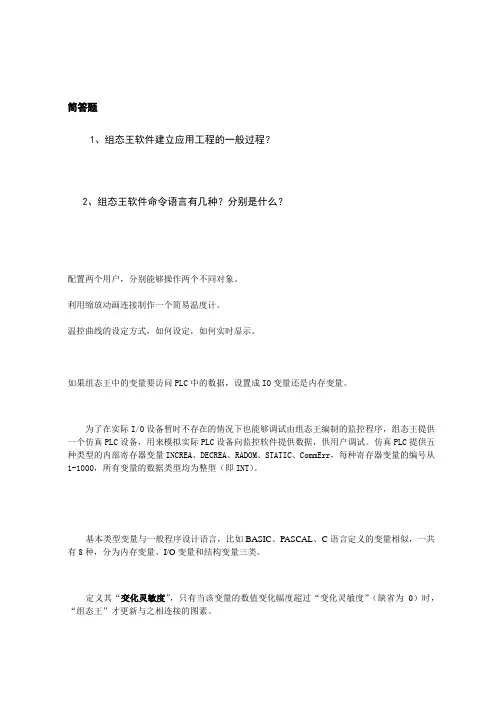

组态王软件复习题
简答题1、组态王软件建立应用工程的一般过程？2、组态王软件命令语言有几种？分别是什么？配置两个用户，分别能够操作两个不同对象。
利用缩放动画连接制作一个简易温度计。
温控曲线的设定方式，如何设定，如何实时显示。
如果组态王中的变量要访问PLC中的数据，设置成IO变量还是内存变量。
为了在实际I/O设备暂时不存在的情况下也能够调试由组态王编制的监控程序，组态王提供一个仿真PLC设备，用来模拟实际PLC设备向监控软件提供数据，供用户调试。
仿真PLC提供五种类型的内部寄存器变量INCREA、DECREA、RADOM、STATIC、CommErr，每种寄存器变量的编号从1-1000，所有变量的数据类型均为整型（即INT）。
基本类型变量与一般程序设计语言，比如BASIC、PASCAL、C语言定义的变量相似，一共有8种，分为内存变量、I/O变量和结构变量三类。
定义其“变化灵敏度”，只有当该变量的数值变化幅度超过“变化灵敏度”（缺省为0）时，“组态王”才更新与之相连接的图素。
填充方向有四个：向上填充；向下填充；向左填充；向右填充。
点击按钮A（“填充方向”按钮），则顺序显示填充方向示意图。
④设置变化方向。
变化方向有五个：向上收缩；向下收缩；向左收缩；向右收缩；向中心收缩。
点击“方向选择”按钮，则顺序显示收缩方向示意图，其意义是：蓝色的箭头是变化的方向，蓝点是参考点。
变化过程中，参考点保持不变，随着连接表达式的值的减小，图素对象沿箭头方向变化。
我们在书写命令语言时只使用函数唯一的参数MenuIndex ，就是菜单项的索引号。
我们按照工程需要对MenuIndex的不同值定义不同的功能。
MenuIndex=0对应第一项子菜单。
超级文本显示控件参数说明LoadText函数语法格式如下：LoadText( "ControlName", "FileName", ".Txt Or .Rtf" )参数说明：ControlName：用户定义的超级文本显示控件名称，可以为中文名或英文名。
组态期末复习题(
1报警限值或报警状态。
2、MCGS把数据对象得属性封装在对象内部，作为一个整体，由实时数据库统一管理。
对象得属性、、。
3、按照数据处理得时间先后顺序，MCGS组态软件将数据处理过程分为三个阶段，以满足各种类型、、。
4MCGS系统得核心，也就是应用系统得数据处理中心。
5、用户窗口得属性包括基本属性、扩充属性、启动脚本、循环脚本、退出脚本，由用户选择设置。
6、MCGS得工作台窗口得5、、、、。
78MCGS系统得核心，也就是应用系统得数据处理中心。
9、、、、五种类型，在实际应用中，模拟量得输入输出对应用来表示某种特定事件得产生及相应时刻。
10MCGS系统与作为测控对象得外部设备建立联系得后台作业环境，负责驱动外部设备，控制外部设备得工作状态。
系统通过设备与数据之间得通道，把外部设备得运行数据采集进来，送入实时数据库，供系统其它部分调用。
1、MCGS系统对设备采集通道得数据可以进行八种形式得数据处理，各种处理可单独进行也可组合进行。
八种形式包括哪些？多项式计算、倒数计算、开方计算、滤波处理、工程转换计算、函数调用、标准查表计算、自定义查表计、2、主控窗口负责什么工作？主控窗口组态包括什么？负责这些窗口得管理与调度,并调度用户策略得运行。
主要得组态操作包括：定义工程名称，编制工程菜单，设计封面图形，确定启动得窗口，设定动画刷新周期，指定数据库存盘文件名称及存盘时间等。
3、实时曲线属性设置包括哪四项内容？历史曲线属性设置包括哪六项内容？实时曲线得组态包括基本属性设置、标注属性得设置、画笔属性得设置与可见度得设置。
历史曲线得组态包括基本属性设置、存盘数据、标注设置、曲线表示、输出信息与高级属性。
4、数值型数据对象有哪六种报警？开关型数据对象有哪四种报警方式？下下限、下限、上限、上上限、上偏差、下偏差；开关量报警,开关量跳变报警,开关量正跳变报警，开关量负跳变报警5、简述工程得一般组建过程。
1、工程项目系统分。
工业控制网络复习题
《工业控制网络》复习题一、概念题1、现场总线：安装在制造或过程区域的现场装置与控制室内的自动控制装置之间的数字式、串行、多点通信的数据总线称为现场总线。
2、模拟数据编码：分别用模拟信号的不同幅度、不同频率、不同相位来表达数据的0、1状态的，称为模拟数据编码。
3、数字数据编码：用高低电平的矩形脉冲信号来表达数据的0、1状态的，称为数字数据编码。
4、单极性码：信号电平是单极性的数字数据编码。
5、双极性编码：信号电平为正、负两种极性的数字数据编码。
6、归零码（RZ）：在每一位二进制信息传输之后均返回零电平的数字数据编码。
7、非归零码（NRZ）：在整个码元时间内维持有效电平的数字数据编码。
8、差分码：用电平的变化与否来代表逻辑“1”和“0”的数字数据编码。
9、基带传输：就是在数字通信的信道上按数据波的原样进行传输，不包含有任何调制。
10、载波传输：采用数字信号对载波进行调制后实行传输。
11、单工通信：指传送的信息始终是一个方向，而不进行与此相反方向的传送。
12、半双工通信：指信息流可在两个方向上传输，但同一时刻只限于一个方向传输。
13、全双工通信：指能同时作双向通信。
14、广播式网络：仅有一条通信信道，由网络上的所有机器共享。
短的消息，即按某种语法组织的分组或包，可以被任何机器发送并被其它所有的机器接收。
分组的地址字段指明此分组应被哪台机器接收。
一旦收到分组，各机器将检查它的地址字段。
如果是发送给它的，则处理该分组，否则将它丢弃。
15、点到点网络：由一对机器之间的多条连接构成。
为了能从源到达目的地，这种网络上的分组可能必须通过一台或多台中间机器。
16、类：一组表示同种系统组件的对象。
一个类是一个对象的一种概括。
一个类中所有的对象在形式和行为上是相同的，但是它们可以包含不同的属性值。
17、实例：一个对象的一个明确的真实（物理）事件。
18、属性：一个对象的一个外部可视特性或特点的一种描述。
19、广播风暴：当广播数据充斥网络无法处理，并占用大量网络带宽，导致正常业务不能运行，甚至彻底瘫痪，这就发生了“广播风暴”。
《工业网络与组态技术》试题及标准答案
第1页共2页第2页共2页《工业网络与组态技术》试题(适用于机械类专业学生，闭卷考试，时间120分钟)MCGS中，脚本程序有哪些语言要素，有哪些基本语句？电动机正反转控制是工农业生产中广泛使用的电动机控制技术。
请设计一套组态控制系统，并叙述设计步骤。
一、简答题（共 2 题，每题25分，共50分）二、项目设计题（共1 题，每题50 分，共50 分）第3页 共4页 第 4页 共4页······························密···················封·····················线·······························《工业网络与组态技术》标准答案与评分标准(B)一、简答题（共2题，每题25分，共50分）1、脚本程序是组态软件中的一种内置编程语言引擎。
工控机考试复习题
1．组态王怎样和下位机通讯？答：“组态王”把每一台与之通讯的设备看作是外部设备，为实现组态王和外部设备的通讯，组态王内置了大量设备的驱动作为组态王和外部设备的通讯接口，在开发过程中您只需根据工程浏览器提供的“设备配置向导”一步步完成连接过程即可实现组态王和相应外部设备驱动的连接。
在运行期间，组态王就可通过驱动接口和外部设备交换数据，包括采集数据和发送数据/指令。
每一个驱动都是一个COM对象，这种方式使驱动和组态王构成一个完整的系统，。
2．什么是工控机？工控机有哪些部分组成？答：用于工业控制的计算机称为工业控制计算机。
工业控制计算机是计算机一大门类，具有重要的计算机属性和特征。
工控机系统一般是指对工业生产过程及其机电设备、工艺装备进行检测与控制的自动化技术工具的总称。
控制机由计算机和过程输入输出（I/O）通过两大部分组成。
工控系统(包括硬件、软件)，不包括传感器、检测仪表和执行器。
3．RS—485与RS-422的主要区别是什么？答1）硬件线路上RS-422至少需要4根通讯线，RS-485仅需2根；RS-422不能采用总线方式通讯，但可以采用环路方式通讯，RS-485两者均可。
2）通讯方式上RS-422可以全双工RS-485只能半双工4．组态软件在编制动画时如何产生动画效果？答：数据库中建立的变量才是与现场状况同步变化，所谓“动画连接”就是建立画面的图素与数据库变量的对应关系。
这样，工业现场的数据，比如温度、液面高度等，当它们发生变化时，通过设备驱动，将引起实时数据库中相关联变量的变化，如果画面上有一个图素，如指针，规定了它的偏转角度与这个变量相关，就会看到指针随工业现场数据的变化而同步偏转。
以太网应用于现场设备间通信的关键技术有哪些1.实时通信技术采用以太网交换技术、全双工通信、流量控制等技术，以及确定性数据通信调度控制策略、简化通信栈软件层次、现场设备层网络微网段化等针对工业过程控制的通信实时性措施。
