机件图样画法
零件图
机械制图及零件图的画法❖机械制图是制图的统称，用图样来表示机械零件或其他物体的结构形状、尺寸大小、工作原理和技术要求等，通俗的话讲，机械制图就是机械工程师的语言，一张完整的图纸能完美的阐述一个机械工程师所要表达的一切。
❖机械图样主要有零件图和装配图、示意图和轴测图等❖零件图表达零件的形状、大小以及技术要求❖装配图表达机械中所属各零件与部件间的装配关系和工作原理❖示意图表达机械的工作原理，如表达机械传动原理的机构运动简图❖轴测图是一种立体图，直观性强，是常用的一种辅助用图样零件图❖什么是零件？什么是零件图？零件图的作用？❖零件图的组成❖任何机器或部件都是由若干零件装配而成的，零件是机器或部件中不可再分割的基本单元，也是制造单元。
❖零件图表达零件的形状、大小以及技术要求❖零件图是制造零件和检验零件的依据零件图的组成❖一张完整的零件图必须具有以下内容：1、一组视图2、完整合理的尺寸3、技术要求4、标题栏视图：❖视图是按正投影法即机件向投影面投影得到的图形，主要用于表达机件的外部形状❖按投影方向和相应投影面的位置不同，视图分为主视图、俯视图和左视图等。
机件向投影面投影时，观察者、机件与投影面三者间有两种相对位置。
机件位于投影面与观察者之间时称为第一角投影法，国内多采用第一角投影视图。
视图的选择❖要能够直观的突出零件的外形特征❖能够将零件的内、外结构形状表达清楚❖要表达正确、完整、清晰、简练，同时易于看图❖要综合运用剖视,剖面及其它规定和简化画法完整合理的尺寸❖尺寸是用来确定零件的大小和零件上其他结构的位置❖完整是要求不多标，不漏标，不重复标，合理标注要满足设计要求和加工测量要求❖合理标注遵循原则：(1)主要尺寸应从设计基准出发直接标注。
(2)一般尺寸应从工艺基准出发标注。
(3)不重要尺寸作为尺寸链的封闭环，不标注尺寸。
(4)毛坯面与加工面应分别标注。
❖标注尺寸时要合理的选择基准：设计基准和工艺基准技术要求❖用一些规定的符号、数字以及文字注解等表示出零件制造后在技术指标上所应达到的要求。
CAD机械制图新标准及画法
，顶径公差带代号为6h
整理课件
70
7）梯形螺纹的标记
（1）单线螺纹只标出螺距。 （2）梯形螺纹只标注中径公差带代号。 （3）为确保传动的平稳性，旋合长度不宜太 短，所以规定中没有短旋合长度。中等旋合长 度“N”不标注。 （4）左旋梯形螺纹，应在螺纹代号的尾部加 注“LH”。 （5）多线螺纹应同时标注导程和螺距。
整理课件
45
（4）省略标注的原则
1）当剖视图按投影关系配 置，中间没有其他图形隔 开时，可以省略箭头
2）当单一剖切平面通过物 体的对称平面或基本对称 平面，且剖视图按投影关 系配置，中间没有其他图 形隔开时，可以省略标注
剖切平面与零件上方槽的右
整理侧课件面重合，按照未剖处理
46
（5）画法规则
1）机件不可见的轮廓线一般省略不画。当画少量细 虚线可以减少视图数量时，允许画出必要的细虚线
整理课件
71
Tr24×10（P5）LH—8e—L表示：梯形外螺纹， 公称直径为24㎜，导程为10㎜，螺距为5㎜，双 线，左旋，中径的公差带代号为8e，长旋合长度
Tr40×7—7H表示：梯形内螺纹，公称直径为 40㎜，导程（螺距）为7㎜，单线，右旋，中 径的公差带代号为7H，中等旋合长度
整理课件
72
整理课件
35
（1）向视图
自由配置的视图称为向视图
利用向视图的标注，可以将第三角投 影的视图转化为第一角投影的视图
整理课件
36
（2）取消旋转视图
a 用旋转视图表示
b 用斜视图表示
取消旋转视图后，原来采用旋转视图的场合， 可改用斜视图来表达机件倾斜结构的外形
整理课件
37
（3）局部视图和斜视图的标注
机械制图《机件的表达方法-》
斜视图的画法
A
A
A
画斜视图的注意事项：
•斜视图通常配置在相应视图附近。 •斜视图必须进行标注,标注方法如上图. •允许将斜视图旋转配置，但需在斜视图
上方注明。
6-2 剖 视 图
问题： 当机件的内部形状较复杂时，视图上 将出现许多虚线，不便于看图和标注尺寸。
解决办法？采用剖视图
一、剖视图的概念
画局部剖应注意的问题：
① 波浪线不能与图上的其它图线重合。
错误
正确
② 波浪线不能穿空而过，也不能超出视图的 轮廓线。
×
×
×
×
×
③ 当被剖结构为回转体时，允许将其中 心线作局部剖的分界线。
④ 在一个视图中，局部剖的数量不宜过多。
三、剖切平面的种类及适用条件
1.单一剖切平面
A－A
⑴ 平行于某一 基本投影面
8、投影简化
9、断开的画法 轴、杆类较长的机件，当沿长度方向
形状相同或按一定规律变化时，允许断开 画出。
实长 拉杆轴套断开画法
标注尺寸时， 仍注实长。
实长 阶梯轴断开画法
6-5 机件表达方法综合运用举例
一 选用原则
在选择表达机件的图样时，首先应考虑看图方便，并 根据机件的结构特点，用较少的图形，把机件的结构形状 完整、清晰地表达出来。
③ 剖切面后方的可见部 分要全部画出。
④ 在剖视图上已经表达清楚的结构,在其它视图上 此部分结构的投影为虚线时,其虚线省略不画。 但没有表示清楚的结构，允许画少量虚线。
⑤ 不需在剖面区域中表示材料的类别时，剖面符 号可采用通用剖面线表示。通用剖面线为细实 线，最好与主要轮廓或剖面区域的对称线成 45°角；同一物体的各个剖面区域，其剖面线 画法应一致。
机械制图机件的各种表达法
A
B
B-B
B A
当断面图配置在基本视图位置上时， 可省箭头，如图B-B断面；配置在延长 线上时，可不标注。
A
B
B-B
B A
当剖切平面通过回转面的轴线时，这些
结构按剖视图绘制。
A
B
B-B
B A
A-A
互相平行的平面—阶梯剖
A-A
A
A
A A A A
注意事项
机件是用 几个平行 平面剖开 的，故不 应在转折 出画出剖 切平面的 界线
A-A AA
A A A A
阶梯剖一
A-A
般不应出现
不完整要素
AA
A A A A
阶梯剖必
A-A
须标注
AA
A A A A
局部阶梯剖
剖视标注的小结
1. 一般情况下要加完整标注。 2. 单一剖切平面，且过对称平面，剖视图配 置在基本视图位置，可省标注；如第二条不 符合，可省箭头。 3. 阶梯剖配置在基本视图位置可省箭头。 4. 单一剖切平面的局部剖可省标注。
对机件上斜度不大结构，如在一个图形中已 表示清楚，其他图形中可以只按小端画出。
机件上对称结构的局部视图，如键槽、 方孔等可按图示的方法表示。
4. 对较长机件的简化 较长的机件（如轴、杆、型材、连杆等）沿长 度方向的形状一致或按一定规律变化时，可以 断开后缩短表示，但要注实际尺寸。
连杆的简化
轴的简化
错误画法
错误画法
重合断面图
配置在视图内的断 面图称为重合断面 图，其轮廓线为细 实线，但视图中的 轮廓线不应中断。
第八章机件的各种表达方法
画图时必须注意：（1）在半剖视图中，半个外形视 图和半个剖视图的分界线应画成点划线；（2）在半个 外形视图中，虚线一般省略不画。
半剖视图的标注方法与全剖视图相同。
❖ 局部剖视图
用剖切平面局部地剖开机件所得的剖视图，称为局 部剖视图。局部剖视图主要用于表达不宜采用全剖视图 和半剖视图的机件。
局部剖视图
❖ 斜剖视图
机件倾斜的内部形体的表达方法
❖ 阶梯剖视图
几个平行剖切平面（剖切面可以是投影面平行面或垂直面） 适用条件：具有平行结构的机件。 画法：先剖切，后投影，再合一。
阶梯剖视图问题的提出
❖ 阶梯剖视图的画法
阶梯剖视图
❖ 旋转剖视图
几个相交剖切平面 （剖切面可以是投影面平行面或垂直面） 适用条件：机件具有旋转轴，机件各个空腔结构又处于几个相交平面位置。
剖视图实例
❖ 剖视图的画法
A-A
A
A
一般用平面剖切机件，剖切平面应通过机件内部孔、槽等 的对称面或轴线，且使其平行或垂直于某一投影面，以便使 剖开后的结构反映实形。
金属材料（已有规 定剖面符号者除外）
非金属材料（已有规 定剖面符号者除外）
木材
纵剖面 横剖面
玻璃及供观察用的 其他透明材料
❖ 剖面符号

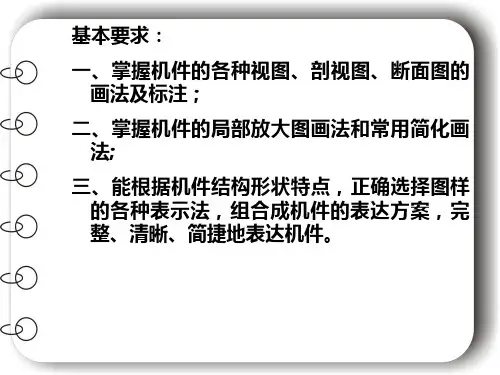

基本要求：
一、掌握机件的各种视图、剖视图、断面图的 画法及标注；
二、掌握机件的局部放大图画法和常用简化画 法;
三、能根据机件结构形状特点，正确选择图样 的各种表示法，组合成机件的表达方案，完 整、清晰、简捷地表达机件。
一、基本视图和辅助视图 1 基本视图
主视图 俯视图 左视图 后视图 仰视图 右视图
第六章 机械图样的的基本表示法
第六章机械图样的的基本表示法第一节视图一、基本视图当机件的外形复杂时，为了清晰地表示出它们的上、下、左、右、前、后的不同形状，根据实际需要，除了已学的三个视图外，还可再加三个视图。
就得到六个视图，这六个视图称为基本视图。
如下图。
三、斜视图和局部视图1、斜视图当机件上某一部分的结构形状是倾斜的，且不平行于任何基本投影面时，无法在基本投影面上表达该部分的实形和标注真实尺寸。
这时，可用与该倾斜结构部分平行且垂直于一个基本投影面辅助投影面进行投影，，然后将此投影面按投影方向旋转到与其垂直的基本斜视图的配置和标注方法，以及断裂边界的画法与局部视图基本相同，不同点是：有2.局部视图当采用一定数量的基本视图后，该机件上仍有部分结构尚未表达清楚，而有没有必要画出完整的基本视图时，可单独将这一部分的结构向基本投影面投影，所得的视图是一不局部视图尽可能的配置在箭头指明投影方向的这一边，并注上同样的字母。
当局部视图按投影关系配置，中间又没有其它视图时可省略标注。
在实际绘图时，用局部视图表达机件可使图形重点突出，清晰明确。
第二节剖视图一、剖视图的概述1、剖视的概念当物体的内部结构复杂时，如果仍采用视图进行表达，则会在图形上出现过多虚线及虚、实线交叉重叠的现象，这样会给画图、看图及标注尺寸带来不便。
为此，常采用剖视图来表达物体内部的结构形状。
假想用剖切面剖开物体，将处在观察者和剖切面之间的部分移去，再将其余部分向投影面投射所得的图形，称为剖视图。
剖视图可简称为剖视，图中的主视图即为剖视图。
可以看出，该物体上原来不可见的内部形状，在剖视图中成为可见的轮廓。
2、剖视图的画法画剖视图首先要确定剖切面的位置。
剖切面一般应选取投影面的平行面或垂直面（若为垂直面，则须在剖切后转至与投影面平行的位置），并尽量与物体内孔、槽等结构的轴线或对称面重合。
这样，在剖视图上就可以反映出被剖切形体内部的真实形状。
剖切位置确定后，在相应的剖视图中画出物体与剖切面接触的实体部分（称为剖面区域），画出剖面区域后面的可见部分的投影（必要时才画出不可见部分）。
机件常用的表达方法
第四章机件常用的表达方法§4-1 视图一、基本视图及其配置基本投影图：机件向基本投影面投影所得的视图，称为基本投影图，其包括右视图、左视图、前视图、后视图、俯视图和仰视图。
向视图：向视图是可以自由配置的视图二、斜视图和局部视图1. 斜视图：机件向不平行于任何基本投影面的平面投射所得的视图称为斜视图。
画斜视图时应注意：（1）必须在视图上方标出视图的名称“某向”，在相应的视图附近用箭头指明投影方向；（2）斜视图一般按投影关系配置，必要时也可以配置在其它适当位置；（3）在不至引起误解时，允许将视图旋转，并标注“×向旋转”；（4）当已画出需要表达的某一倾斜结构的真实视图后，则通常就用波浪线断开，不画其它视图中已表达清楚的部分。
2、局部视图向基本投影面投影画局部视图时应当注意：a.在一般情况下，应于局部视图的上方标注视图的名称“×向”，并在相应的视图附近用箭头指明投影方向，标注同样的字母；当局部视图按投影关系配置，中间又没有其它图形分开时，可省略标注；b. 局部视图的断裂边界通常用波浪线表示；c. 当局部视图所表示的局部结构是完整的，且外轮廓线又成为封闭时，波浪线可省略不画，如下图中的B向局部视图。
用波浪线作为断裂线时，波浪线不应超过断了机件的轮廓线，应画在机件的实体上，不可画在机件的中空处，如下图中，正误对比说明了波浪线的画法。
正确错误三、旋转视图如下图中摇杆所示，当机件的某一部分倾斜于投影面时，假象将机件的倾斜部分旋转得到与某一选定的基本投影面平行，再向该投影面投影，所得的视图称为旋转视图，旋转视图不需加任何标注。
§4-2 剖视图一、剖视图的基本概念和基本画法为了清楚的表达机件的内部形状，在机械制图中常采用剖视，即假想用剖切面剖开机件，将处在观察者和剖切面之间的部分移去，而将其余部分向投影面投射，所得到的图形称为剖视图。
现在以下图为例，说明画剖视图的步骤：1．确定剖切面位置，图中选取平行于正面的对称面为剖切面；2．画剖视图如上图；3．画剖面符号如图，当图形中的主要轮廓线与水平成45度时，该图形的剖面线应画成与水平方向成30°或60°的平行线，其倾斜的方向仍与其它图形的剖面线一致；4．画剖切符号、投影方向，并标注字母和剖视图的名称。
机械制图 第9章 机件的常用表达方法-文档资料
⑷ 半剖视图和半视图的分界线是点画线，不能是其他任 何图线，若机件虽然对称，但对称面的外形上有轮廓线时不宜 作半剖。
不能作半剖的机件
3、局部剖视图
用剖切面局部地剖
开机件所得的剖视
图。
用
于表达局部内部结
构形状（内外兼
顾）。
优点：局部剖 视图不需满足任何 条件，可根据需要 任意剖切。
适用范围：
局部剖是一种较灵活的表示方法，适用范围较广。 ① 只有局部内形需要剖切表示，而又不宜采用全剖视时。
② 在剖切面后的其它结 构仍按原来位置投射。 ☆ 适用范围： 当机件的内部结构形状 用一个剖切平面剖切不 能表达完全，且机件又具 有回转轴时。
A－A
A A
A
3.几个平行的剖切平面
问题的提出
适应4结.几构个：平单行方Fra bibliotek向剖有切一平系面列（孔阶、梯槽剖等）结构时，可用 几个互相平行的剖切平面剖切机件。
展开图
转折处不应出 现不完整结构 (如半个孔)
转折处 不画线
(2) 投射方向用箭头 表
示，画在剖切符号的两外端， 并与剖切符号垂直。
(3) 在剖视图的上方用大写拉丁字母标出剖视图的名称“”，并在剖切符号附近注上相同的字母，字母必须水平书写 。
剖视图省略标注的情况：
(1) 当剖视图按基本 视图关系配置时，可省略 箭头。
(2) 当单一剖切平面通过物体的对称平面或基本 对称平面，且剖视图按基本视图关系配置时，可以不 加标注。
剖切平面通过筋、肋板、辐板等 结构的纵向对称面时，不画剖面 线，用粗实线与邻接部分分开。
旋转剖可用于表达轮、盘类物体上的孔、槽结构，及具有 公共轴线的非回转体物体。
旋转剖画法
