第5章机械的效率和自锁5.1 复习笔记一、机械的效率1．功和效率（1）机械效率①驱动功机械上的驱动功（输入功）为W d，有效功（输出功）为W r，损失功为W f。
则有W d＝W r＋W f②机械效率a．定义机械的输出功与输入功之比称为机械效率，反映了输入功在机械中的有效利用程度，以η表示。
b．计算方法用功计算时η＝W r/W d＝1－W f/W d；用功率计算时η＝P r/P d＝1－P f/P d；式中，P d——输入功率；P r——输出功率；P f——损失功率。
（2）损失率①定义机械的损失功与输入功之比称为损失率，以ξ表示。
②计算方法由定义有ξ＝W f/W d＝P f/P d。
注：η＋ξ＝1，由于摩擦损失不可避免，故必有ξ＞0和η＜1。
（3）效率的简便计算方法为便于效率的计算，可应用下式进行计算η＝理想驱动力/实际驱动力＝理想驱动力矩/实际驱动力矩①斜面机构正反行程的机械效率分别为η＝tanα/tan（α＋φ）η′＝tan（α－φ）/tanα式中，α——斜面夹角；φ——总反力与法向反力的夹角。
②螺旋机构拧紧和放松螺母时的效率计算式分别为η＝tanα/tan（α＋φv）η′＝tan（α－φv）/tanα式中，α——中径升角；φv——螺旋副的摩擦角。
2．机器（或机组）的效率已知各机构的效率可计算确定整个机构的效率。
常用机构的效率见教材表5-1。
（1）串联①计算公式由k个机器串联组成的机组，设各机器的效率分别为η1、η2、…、ηk，机组的输入功率为P d，输出功率为P r。
则整个串联机组的机械效率为η＝P r/P d＝（P1/P d）（P2/P1）…（P k/P k－1）＝η1η2…ηk②特点a．前一机器的输出功率即为后一机器的输入功率；b．只要串联机组中任一机器的效率很低，就会使整个机组的效率极低；c．串联机器的数目越多，机械效率也越低。
③提高串联机组效率的措施a．减少串联机器的数目；b．优先提高效率最低机器的效率。
孙恒《机械原理》(第八版)学习辅导书第6章 机械的平衡【圣才出品】
第6章 机械的平衡6.1 复习笔记本章主要介绍了刚性转子的静平衡和动平衡计算和平面机构的完全平衡和部分平衡的计算。
学习时需要重点掌握刚性转子的静平衡和动平衡计算（质径积的计算），常以计算题的形式考查，而且几乎每年必考。
除此之外，静（动）平衡条件、完全平衡、部分平衡等内容，常以选择题、填空题和判断题的形式考查，复习时需要把握其具体内容，重点记忆。
一、机械平衡的目的及内容1．机械平衡的目的（1）设法平衡构件的不平衡惯性力，以消除或减小其带来的不良影响；（2）对于利用不平衡惯性力产生的振动来工作的机械，则需研究如何合理利用不平衡惯性力。
2．机械平衡的内容（1）绕固定轴回转的构件的惯性力平衡（见表6-1-1）表6-1-1 绕固定轴回转的构件的惯性力平衡（2）机构的平衡作平面复合运动或往复移动的构件产生的惯性力无法在构件本身上找到平衡，必须研究整个机构使各运动构件惯性力的合力以及合力偶得到完全的或部分的平衡，以消除或降低最终传到机械基础上的不平衡惯性力，满足上述条件的平衡称为机械在机座上的平衡。
二、刚性转子的平衡计算（见表6-1-2）表6-1-2 刚性转子的平衡计算图6-1-1 刚性转子的平衡计算三、刚性转子的平衡实验1．静平衡实验（见表6-1-3）表6-1-3 静平衡实验2．动平衡实验试验一般需在动平衡机上进行，动平衡机的内容见表6-1-4。
表6-1-4 动平衡机3．现场平衡对于一些大型和高速转子，由于装运、蠕变、电磁场或工作温度等的影响会破坏制造期间的平衡。
若制造期间的平衡遭到破坏，可在现场直接测量机器中转子支架的振动，来确定不平衡量的大小及方位，进而进行平衡。
四、转子的许用不平衡量和许用不平衡度（见表6-1-5）表6-1-5 转子的许用不平衡量和许用不平衡度图6-1-2 许用不平衡量的分配五、平面机构的平衡。
机械原理第八版第十章答案
机械原理第八版第十章答案【篇一：机械原理第八版答案与解析】1、如图a所示为一简易冲床的初拟设计方案，设计者的思路是：动力由齿轮1输入，使轴a连续回转；而固装在轴a上的凸轮2与杠杆3组成的凸轮机构将使冲头4上下运动以达到冲压的目的。
试绘出其机构运动简图（各尺寸由图上量取），分析其是否能实现设计意图？并提出修改方案。
解 1）取比例尺?l绘制其机构运动简图（图b）。
2）分析其是否能实现设计意图。
图 a）由图b可知，n?3，pl?4，ph?1，p??0，f??0 故：f?3n?(2pl?ph?p?)?f??3?3?(2?4?1?0)?0?0因此，此简单冲床根本不能运动（即由构件3、4与机架5和运动副b、c、d组成不能运动的刚性桁架），故需要增加机构的自由度。
图 b）3）提出修改方案（图c）。
为了使此机构能运动，应增加机构的自由度（其方法是：可以在机构的适当位置增加一个活动构件和一个低副，或者用一个高副去代替一个低副，其修改方案很多，图c给出了其中两种方案）。
图 c1）图 c2）2、试画出图示平面机构的运动简图，并计算其自由度。
图a）解：n?3，pl?4，ph?0，f?3n?2pl?ph?1图 b）解：n?4，pl?5，ph?1，f?3n?2pl?ph?13、计算图示平面机构的自由度。
将其中的高副化为低副。
机构中的原动件用圆弧箭头表示。
3－1解3－1：n?7，pl?10，ph?0，f?3n?2pl?ph?1，c、e复合铰链。
3－2解3－2：n?8，pl?11，ph?1，f?3n?2pl?ph?1，局部自由度3－3 解3－3：n?9，pl?12，ph?2，f?3n?2pl?ph?14、试计算图示精压机的自由度解：n?10，pl?15，ph?0解：n?11，pl?17，ph?0p??2pl??p?h?3n??2?5?0?3?3?1p??2pl??p?h?3n??2?10?3?6?2f??0f??0f?3n?(2pl?ph?p?)?f?f?3n?(2pl?ph?p?)?f??3?10?(2?15?0?1)?0?1 ?3?11?(2?17?0?2)?0?1（其中e、d及h均为复合铰链）（其中c、f、k均为复合铰链）5、图示为一内燃机的机构简图，试计算其自由度，并分析组成此机构的基本杆组。
机械原理第八版答案与解析

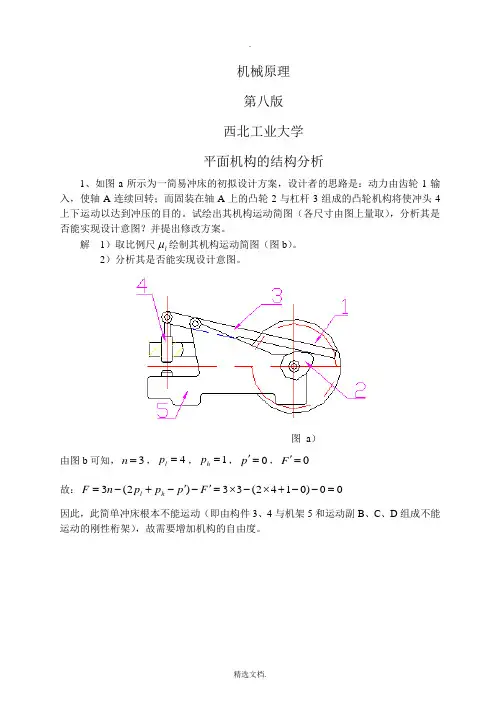

机械原理 第八版 西北工业大学 平面机构的结构分析1、如图a 所示为一简易冲床的初拟设计方案，设计者的思路是：动力由齿轮1输入，使轴A 连续回转；而固装在轴A 上的凸轮2与杠杆3组成的凸轮机构将使冲头4上下运动以达到冲压的目的。
