高速AD转换器的选择
高速A/D转换器的选择
模数转换器是连接模拟和数字世界的一个重要接口。A/D转换器将现实世界的模拟信号变换成数字位流以进行处理、传输及其他操作。
A/D转换器的选择是至关重要的。所选择的A/D转换器应能确保模拟信号在数字位流中被准确地表示，并提供一个具有任何必需的数字信号处理功能的平滑接口，这一点很重要。
目前的高速A/D转换器已被应用于各种仪表、成像以及通信领域中。对用户而言，所有这些应用都有着相似的要求，即以较低的价格实现更高的性能。
在选择高速A/D转换器时，设计师必须考虑下面几个因素：
● 终端系统的要求
● 成本
● 分辨率或精度
● 速度
● 性能
对终端系统要求的清晰了解将简化A/D转换器的选择过程。在某些场合，它可以把所需考虑的选择参数限制为屈指可数的几个。例如，很多超声波应用采用的是每个通道需要一个A/D的数字光束成形系统。对于一个具有多达256个通道的系统而言，具有多通道和低功耗的A/D转换器是一个合适的选择。
对于8进制A/D转换器来说，超声波应用是主要的终端应用。位于A/D之后的DSP或ASIC所使用的电源电压也是必需加以考虑的。越来越多的高速A/D将采用3V、2.5V和1.8V的工作电源。价格是始终需要考虑的因素。如今的转换器设计师正在制作性价比更为优越的A/D。
速度与分辨率的关系
目前的高速A/D最初是按速度和分辨率进行分类的。转换器的速度是指A/D能够进行转换的取样速率或每秒的取样数量。对于高速A/D来说，速度以百万取样每秒(Msps)为计量单位。 分辨率是指转换器能够复制的位数精度：分辨率越高，则结果越精确。分辨率以位来计量。目前市场上的高速A/D的分辨率为8～16位，速度为2～4Gsps。速度和分辨率始终是一对矛盾。分辨率的增加通常会导致可实现速度的降低。
如今的A/D设计师拥有更快的处理方法和更多的架构以便从中选择有助于解决速度和分辨率这一对矛盾的转换器：目前已有16位 20 Msps、10位 300
Msps和8位 1Gsps的A/D。高速A/D的常用架构有闪存型（flash）、半闪存型（semi-flash）、SAR型和流水线型四种。
SAR型 A/D通常具有10～16位的分辨率。SAR的架构基于一个比较器。若要获得n位的分辨率，逐次逼近转换器就必须执行n次比较器操作，并把每一次的结果都存储在寄存器中。一个12位转换器需要12个时钟周期来完成一次转换。这种转换器的优点是硅片尺寸小、功耗低且精度高。缺点是取样速度慢，输入带宽低。
闪存型A/D的分辨率被限制为8位。闪存型A/D的架构基于比较器组，总共有2n-1个比较器。一个8位A/D需要256个比较器。闪存型A/D可并行执行多个转换，因此能达到非常高的速度。闪存型A/D的优点是高输入带宽和非常高的速度（达到1～4Gsps）。缺点是功耗大、输入电容大且分辨率低。
流水线型A/D可提供12～16位分辨率。流水线型A/D由无数个连续的级组成，每一级都包括一个跟踪/保持（T/H）电路、一个低分辨率A/D和 D/A以及一个包含用于提供增益的级间放大器的加法电路。流水线型A/D的优点在于功耗低，取样速率能达到100～300Msps。缺点是这种A/D要求 50%的占空因数以及最小的时钟频率。
一旦确定了合适的速度/分辨率组合，设计师仍然能够从市场上的几百种A/D中选出最合适的一个。对终端应用更为深入的了解将揭示对附加性能的要求。用于评定A/D的最常用性能参数如下：
● 信噪比（SNR）
● 信号与噪声加失真之和之比（SINAD）
● 无寄生动态范围（SFDR）
● 差分线性误差（DNL或DLE）
● 积分线性误差（INL或ILE）
● 有效位数（ENOB）
● 增益误差
● 功耗
成像应用
医学成像应用通常要求取样速率高于40Msps的10～12位A/D。高端应用可能要求更高的分辨率：14～16位。A/D的性能对于图像质量是至关重要的。对于DBF超声波应用而言，其目标是以最小的功耗和最低的成本提供最佳的图像质量。
ENOB是用于评价图像质量的一个关键参数。对于一个10位转换器而言，ENOB越接近10，图像的再现质量越好。关注的频率通常在10～20MHz之间。观察A/D的ENOB与频率的关系曲线（见图1），理想的情况是曲线在所关注的带宽内保持平坦。
如果未提供曲线，则可根据SINAD与频率的关系曲线以及下面的公式推导出ENOB与频率的关系：6.02n + 1.76 =
SINAD，这里，n代表ENOB。例如：图1中的曲线示出了一个10位A/D（SPT7883）的SINAD性能。在10和20MHz条件下计算出的 SINAD值分别为60dB和59dB。解出方程中的n值，即可得出10MHz和20MHz时的ENOB分别为9.67和9.5。
仪表应用
数据采集应用需要取样速率高于20Msps的14～16位A/D。一般而言，仪表应用采用了品种更加繁多的数据转换器。转换器的选择对终端应用的依存程度很高。
例如，取样示波器对电压输入进行取样并绘出一幅输出波形。在这种情况下，8～10位的分辨率便足够了，但是需要更高的速度（＞20Msps），以便能以更快的速度进行取样。为精确地显示电压，精度、偏移增益和线性度也是关键因素。
通信应用
通信应用需要取样速率高于80Msps的12～14位A/D。A/D对复杂的波形进行数字化，这样，利用一个DSP或ADIC就能执行解调操作。通常采用两个A/D对正交信号进行取样，以抽取用于处理的I和Q信号分量。 在基带取样应用中，转换器的动态性能并不重要，这是因为被抽样的是低频和带限信号。由于信号分量是直流，因此诸如增益和偏移等技术参数是重要的。例如，如果基带转换器具有较大的直流偏差，这将表现为直接叠加在有用信号上的未调制载波。如果信号足够大，它将完全阻断所需的载波。
A/D的 INL和DNL性能也会限制接收机的性能。通常情况下，DNL被认为是产生A/D量化噪声的根源之一。但是，在很小的信号电平（位于或接近接收机的基准信号灵敏度）下，DNL误差会在A/D中导致视在增益误差，从而引发高达6dB的误差。基带A/D可以是低成本、低功耗和低取样速率的器件。
在IF取样应用中，所有的RF信号都被转换成较低的频率以便于检波。大多数2G、2.5G和3G应用的IF频率均介于150～250MHz之间。A/D必须具有较快的时钟速率和非常宽的输入带宽。
SNR和SFDR也是至关重要的规格。WCDMA应用采用一个多载波平台以同时对几百个信号进行数字化。重要的是转换器不能产生干扰有用信号的寄生信号。这些寄生信号可能表现为谐波或交调分量，它们将导致接收机性能的劣化。
ANALOG DEVICES AD7276高速数据转换器 数据手册
Engineer-to-Engineer指南 EE-245 Analog Devices公司DSP、处理器和开发工具的使用技术指南 联系我们的技术支持中心：dsp.support@ 和 dsptools.support@ 查看我们的在线资源：/ee-notes 和 /processors
Copyright 2003, Analog Devices公司。版权全部所有。Analog Devices 公司不为用户的产品设计或用户产品的使用或应用以及由ADI协助所可能产生的对任何专利权或其他人权利的侵犯而承担任何责任。所有商标和标识所有权均属于其各自持有者。Analog Devices 公司应用和开发工具工程师所提供的资料均视为准确、可靠。但Analog Devices公司不为本公司的Engineer-to-Engineer 指南所提供内容的技术准确性承担任何责任。 AD7276高速数据转换器与ADSP－BF535 Blackfin®处理器的接口Aseem Vasudev Prabhugaonkar供稿 第一版 -- 2004年10月4日 简介 本应用指南是介绍AD7276高速数据转换器与Blackfin®处理器是如何接口的。本应用指南也提供了实例代码，演示了如何对Blackfin处理器的串行端口(SPI和SPORT)编程，来在内核访问及DMA访问模式中接收来自AD7276设备的数据。还介绍了DMA模式中AD7276 ADC变换之间的断电机制。整个参考设计是基于ADSP-BF535 EZ-KIT Lite™板实现的。 关于AD7276/7277/7278 ADC AD7276/AD7277/AD7278设备分别是12、10和8位高速、低功率、连续逼近ADC。该芯片的工作电源是2.35 V－3.6 V单个电源，每秒吞吐量高达3百万个采样点（MSPS）。 使用/CS信号和串行时钟来控制转换过程和数据采集，允许设备与多种微处理器或DSP互联。在/CS的上升沿对输入信号进行取样，转换也在该时刻开始。该器件没有流水线延时。 AD7276/AD7277/AD7278 ADC使用先进的设计技术，可以在很高的吞吐速率下实现很低的功耗。 本产品的参考来自VDD内部。这可以得到ADC的最宽动态输入范围。因此，本产品的模拟输入范围是0 V－VDD。变换率由串行时钟SCLK决定。 AD7276/7277/7278产品聚焦 • 6引线TSOT封装内的3 MSPS ADC • 与AD7476/7477/7478和AD7476A/7477A/7478A产品管脚兼容 • 高吞吐量和低功耗 • 灵活的功率/串行时钟速率管理 转换速率由串行时钟决定。提高串行时钟的速率，可以减少转换时间。在断电模式时（即不变换时）减少了平均功耗。本产品具有断电模式的特性，可以在较低的吞吐速率下，使功效最大化。断电模式下的最大电流消耗是1 µA。 • 参考来自电源 • 无流水线延迟 本产品具有标准连续逼近ADC，通过/CS信号和一次停止转换控制可以准确控制采样值。 AD7276/7277/7278 A/D应用 AD7276/7277/7278的应用包括： • 电池供电系统 • 个人数字助理 • 医疗器械 • 移动通信 • 仪器和控制系统 • 数据采集系统 • 高速调制解调器 • 光学传感器 关于ADSP-BF535处理器 ADSP-BF535处理器是Blackfin系列的第一个成员，Blackfin系列是ADI最新的高性能处理器系列，基于微信号架构(MSA)。ADSP-BF535产品具有双MAC、高时钟速率和动态功率管理特性，使系统性能和功耗最优。另外，通过清晰、正交RISC指令集的优势，ADSP-BF535处理器非常适用于高级语言，如C/C++编程，可以产生极高密度的执行代码。 Blackfin处理器的应用 Blackfin处理器的目标应用包括： • 汽车 • 宽带家庭网关 • 交换局/网络交换 • 数字成像和打印 • 全球定位系统 • 家庭网络 • 因特网设备 • 调制解调器解决方案 • 个人数字助理 • 视频会议 • VoIP电话解决方案 • PDA和其它便携式/手持式设备 AD7276与ADSP-BF535接口 本应用指南重点介绍与AD7276高速数据转换器的接口。AD7277和AD8278转换器接口是一样的。ADC具有用于DSP和微控制器的串行接口，用于传输12位数字化数据。ADC支持SPI (串行外设接口)和SPORT (DSP 串行端口)接口协议。可以通过Blackfin处理器的SPI或SPORT接口，与AD7276连接。 AD7276的串行接口包括三种信号： • /CS芯片选择，是低有效输入信号。这个信号初始化A/D转换，进行串行数据传输。 • SDATA AD7276将变换结果送到这个管脚上。在串行时钟的下降沿，数据位被送出。 • SCLK 串行时钟，是ADC的一个输入。转换器在串行时钟的下降沿将数据位送出。 /CS的下降沿使跟踪和保持处于保持模式，并开始转换。为了与SPI支持的16字长兼容，ADC输出16位。第一个两位（零）后面是12个有效的数据位，在串行数据流的末尾是两个零。虽然ADC数据是12位的，每个字作为16位字传送。这确保了与SPI标准的兼容，在Blackfin设备上可以配置为8或16位字长。与SPORT模块接口时，串行字长可以配置为14位，因此，最后两位可以被忽略。在SCLK的第14个上升沿，转换器逻辑变回跟踪模式。
ad转换器的组成
ad转换器的组成

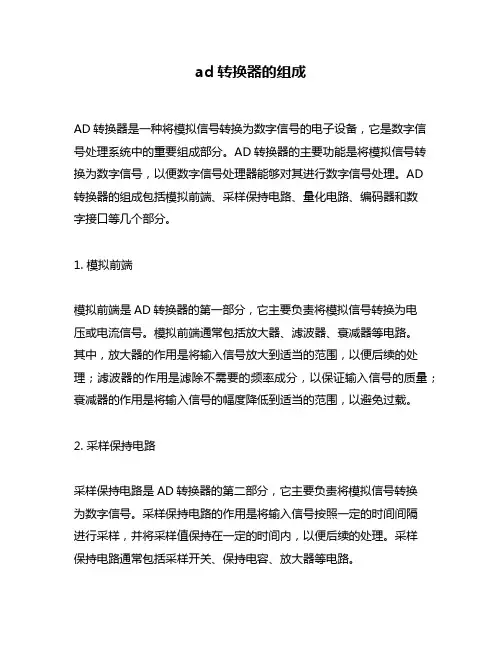

AD转换器是一种将模拟信号转换为数字信号的电子设备，它是数字信号处理系统中的重要组成部分。AD转换器的主要功能是将模拟信号转换为数字信号，以便数字信号处理器能够对其进行数字信号处理。AD转换器的组成包括模拟前端、采样保持电路、量化电路、编码器和数字接口等几个部分。
1. 模拟前端
模拟前端是AD转换器的第一部分，它主要负责将模拟信号转换为电压或电流信号。模拟前端通常包括放大器、滤波器、衰减器等电路。其中，放大器的作用是将输入信号放大到适当的范围，以便后续的处理；滤波器的作用是滤除不需要的频率成分，以保证输入信号的质量；衰减器的作用是将输入信号的幅度降低到适当的范围，以避免过载。
2. 采样保持电路
采样保持电路是AD转换器的第二部分，它主要负责将模拟信号转换为数字信号。采样保持电路的作用是将输入信号按照一定的时间间隔进行采样，并将采样值保持在一定的时间内，以便后续的处理。采样保持电路通常包括采样开关、保持电容、放大器等电路。
3. 量化电路
量化电路是AD转换器的第三部分，它主要负责将模拟信号转换为数字信号。量化电路的作用是将采样保持电路输出的模拟信号转换为数字信号，以便后续的数字信号处理。量化电路通常包括比较器、参考电压源、编码器等电路。其中，比较器的作用是将采样保持电路输出的模拟信号与参考电压进行比较，以确定其大小关系；参考电压源的作用是提供一个稳定的参考电压，以保证量化精度；编码器的作用是将比较器输出的数字信号转换为二进制码。
4. 编码器
编码器是AD转换器的第四部分，它主要负责将数字信号转换为二进制码。编码器通常采用二进制编码方式，将数字信号转换为二进制码，以便数字信号处理器能够对其进行数字信号处理。
5. 数字接口
数字接口是AD转换器的最后一部分，它主要负责将数字信号输出到数字信号处理器中。数字接口通常采用串行接口或并行接口，将数字信号输出到数字信号处理器中，以便数字信号处理器能够对其进行数字信号处理。
AD转换器芯片
ADC10D1000CIUT中文资料
这次有幸调试了国半公司一款双通道，8位，1.5G（单通道最高3G）采样率的超高速ADC，芯片型号ADC08D1500。与普通高速芯片不同的是这款芯片的输出拥有DDR模式。结构框图如下
专业供应E2V高速AD/DA采样芯片、DMUX多路分解器，高可靠性微处理器：
型号 描述
TS8388B 8位精度，1路1Gsps采样率,1.5GHz输入带宽，功耗3.4W，68脚CQFP68,CBGA68封装
EV8AQ160 8位精度，4路5Gsps采样率,2.5GHz输入带宽，功耗3.9W，380脚EBGA封装
AT84AS001 12位精度，单路0.5Gsps采样率,1.5GHz输入带宽，功耗2.3W，192脚EBGA封装
AT84AS008 10位精度，单路2.2Gsps采样率,3.3GHz输入带宽，功耗4.2W，152脚CI-CGA,CBGA封装
TS83102G0BMGS 10位精度，单路2Gsps采样率,3.3GHz输入带宽，功耗4.6W，152脚CI-CGA封装
TS83102G0B 10位精度，单路2Gsps采样率,3.3GHz输入带宽，功耗4.6W，152脚CBGA封装
AT84AS004 10位精度，单路2Gsps采样率,3GHz输入带宽，功耗6.5W，317脚EBGA封装
AT84AS003 10位精度，单路1.5Gsps采样率,3GHz输入带宽，功耗6.5W，317脚EBGA封装
AT84AD001B 8位精度，双路1Gsps采样率,1.5GHz输入带宽，功耗仅1.4W，144脚LQFP封装
AT84AD004B 8位精度，双路0.5Gsps采样率,1GHz输入带宽，功耗仅1.4W，144脚TQFP封装
TS88915T TS88915T内置PLL， 100MHz工作频率， 工作电压5V，提供PGA29,LDCC28封装
目前常用的AD芯片（TI公司）
⽬前常⽤的AD芯⽚（TI公司）
⽬前AD/DA的常⽤芯⽚介绍：
TI公司AD/DA器件：
1)TLC548/549
TLC548和TLC549是以8位开关电容逐次逼近A/D转换器为基础⽽构造的CMOSA/D转换器。它们设计成能通过3态数据输出与
微处理器或外围设备串⾏接⼝。TLC548和TLC549仅⽤输⼊/输出时钟和芯⽚选择输⼊作数据控制。TLC548的最⾼I/OCLOCK
输⼊频率为2.048MHz,⽽TLC549的I/OCLOCK输⼊频率最⾼可达1.1MHz。TLC548和TLC549的使⽤与较复杂的TLC540和TLC541⾮常相似；不过，TLC548和TLC549提供了⽚内系统时钟，它通常⼯作在4MHz且不需要外部元件。⽚内系统时钟使
内部器件的操作独⽴于串⾏输⼊/输出端的时序并允许TLC548和TLC549象许多软件和硬件所要求的那样⼯作。I/OCLOCK和
内部系统时钟⼀起可以实现⾼速数据传送，对于TLC548为每秒45,500次转换，对于TLC549为每秒40,000次的转换速度。TLC548和TLC549的其他特点包括通⽤控制逻辑，可⾃动⼯作或在微处理器控制下⼯作的⽚内采样-保持电路，具有差分⾼阻
抗基准电压输⼊端，易于实现⽐率转换(ratiometricconversion).定标(scaling)以及与逻辑和电源噪声隔离的电路。整个开关电
容逐次逼近转换器电路的设计允许在⼩于17µs的时间内以最⼤总误差为±0.5最低有效位(LSB)的精度实现转换。
2)TLV5616
TLV5616是⼀个12位电压输出数模转换器(DAC),带有灵活的4线串⾏接⼝，可以⽆缝连接TMS320.SPI.QSPI和Microwire串⾏
⼝。数字电源和模拟电源分别供电，电压范围2.7～5.5V。输出缓冲是2倍增益rail-to-rail输出放⼤器，输出放⼤器是AB类以提
⾼稳定性和减少建⽴时间。rail-to-rail输出和关电⽅式⾮常适宜单电源。电池供电应⽤。通过控制字可以优化建⽴时间和功耗
K8 AD的分类,指标,特性,选择及原理
A/D的分类，指标，特性，选择及原理

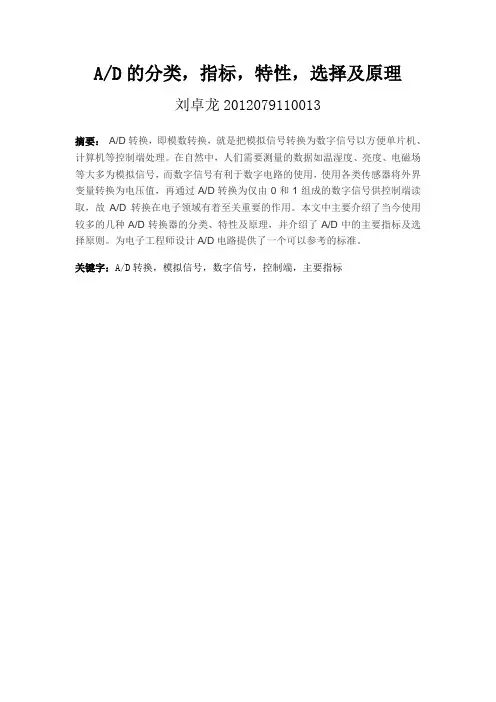

刘卓龙2012079110013
