操作注意：
一、阿特拉斯空压机操作前，应该注意以下几个问题：
1、保持油池中润滑油在标尺范围内，空压机操作前应检查内的油量不应低于刻度线值。
2、检查各运动部位是否灵活，各联接部位是否紧固，润滑系统是否正常，电机及电器控制设备是否安全可靠。
3、空压机操作前应检查防护装置及安全附件是否完好齐全。
4、检查排气管路是否畅通。
5、接通水源，打开各进水阀，使冷却水畅通。
二、空压机操作时应注意长期停用后首次起动前，必须盘车检查，注意有无撞击、卡住或响声异常等现象。
三、机械必须在无载荷状态下起动，待空载运转情况正常后，再逐步使空气压缩机进入负荷运转。
四、空压机操作时,正常运转后，应经常注意各种仪表读数，并随时予以调整。
五、空压机操作中，还应检查下列情况：
1、电动机温度是否正常，各电表读数是否在规定的范围内。
2、各机件运行声音是否正常。
3、吸气阀盖是否发热，阀的声音是否正常。
4、空压机各种安全防护设备是否可靠。
六、空压机操作2小时后，需将油水分离器、中间冷却器、后冷却器内的油水排放一次，储风桶内油水每班排放一次。
七、空压机操作中发现下列情况时，应立即停车，查明原因，并予以排除。
1、润滑油终断或冷却水终断。
2、水温突然升高或下降。
3、排气压力突然升高，安全阀失灵。
4、负荷突然超出正常值。
5、机械响声异常。
6、电动机或电器设备等出现异常。
八、空压机操作完，停车后关闭冷却水进水阀门。
九、如因电源终断停车时，应使电动机恢复启动位置，以防恢复供电，由于启动控制器无动作而造成事故。
十、空压机操作电动机部分的操作须遵照电动机的有关规定执行。
十一、空压机操作动力部分须遵照内燃机的有关规定执行。
十二、空压机操作停车10日以上时，应向各摩擦面注以充分的润滑油。
停车一个月以上作长期封存时，除放出各处油水，拆除所有进、排气阀并吹干净外，还应擦净气缸镜面、活塞顶面，曲轴表面以及所有非配合表面，并进行油封，油封后用盖盖好，以防潮气、灰尘浸入。
十三、移动式空气压缩机在每次拖行前，应仔细检查走行装置是否完好、紧固。
拖行速度一般不超过20公里/小时。
十四、空压机操作时，所设贮风筒及安全阀、压力表等安全附件必须符合铁道部有关压缩空气贮气筒安全技术的要求。
十五、空压机的空气滤清器须经常清洗，保持畅通，以减少不必要的动力损失。
十六、空压机操作喷砂除锈等灰尘较大的工作时，应使机械与喷砂场地保持一定距离，并应采取相应的防尘措施。

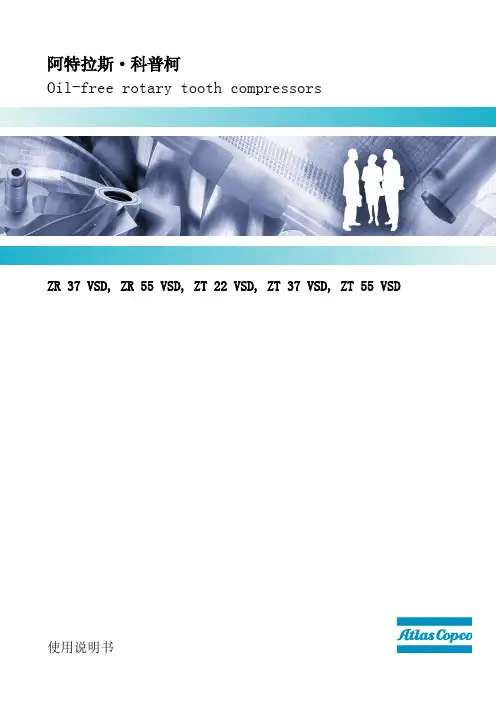

阿特拉斯-科普柯 ZR37、55VSD ZT22、37、55VSD 空压机
使用说明书
目录表
1
安全措施....................................................................5
1.1 安全图标............................................................................5 1.2 一般安全措施........................................................................5 1.3 安装过程中的安全措施................................................................5 1.4 操作过程中的安全措施................................................................6 1.5 保养或维修过程中的安全措施..........................................................7
全视图使用说明书2991708971av排气阀s3紧急停机按钮elektronikon电脑控制器变频器机柜pack正视图av排气阀ca后冷却器ci中间冷却器co油冷却器eh高压压缩机主机fc加油螺塞fn冷却风扇m1压缩机驱动电动机m2风扇电动机油过滤器未显示sg油位观察孔s3紧急停机按钮elektronikon电脑控制器isaf配有内置空气过滤器的进气口消音器使用说明书102991708971fullfeatureid干燥机后视图av排气阀进气口消音器ca后冷却器ci中间冷却器co油冷却器el低压压缩机主机fn冷却风扇m2风扇电动机ua加载空载阀门id干燥机ewd冷凝水电子排卸使用说明书299170897111fullfeatureimd干燥机后视图av排气阀进气口消音器ca后冷却器ci中间冷却器co油冷却器car冷却器再生空气el低压压缩机主机fn冷却风扇m2风扇电动机svh未显示高压安全阀ua加载空载阀门imd干燥机ewd电子排卸m1压缩机驱动电动机使用说明书122991708971imd干燥机干燥机旁通阀10干燥机排气阀22气流通过空气过滤器af和卸载装置ua打开的进气阀吸入的空气将在低压压缩机主机el中被压缩然后被排放到中间冷却器ci
阿特拉斯ZR系列_使用说明书
Running Hours 1075 hrs
Loaded Hours
980 hrs ↓
Mainscreen Help Extra
-Motor Starts -Module Hours -Compressor Outlet -Dp Air Filter -Oil Pressure -Intercooler -Compressor Outlet -Element 1 Outlet
3.4 在运行中
3.5 检查显示屏
3.6 手动加卸载/加载
3.7 停机
3.8 停止使用
4
保养要求
4.1 空压机的预防性的保养计划
4.2 电机的油脂
4.3 油的要求
3
页次
4 4 8 9 11 14 16
18 18 24 25 29 33
34 36 37 38 38 38 39 39 40
41 41 42 42
-Element 2 Outlet -Element 2 Inlet -Cooling Water In -LP Cooling Water Out -Cooling Water Out -Oil Temperature -Emergency Stop -Remote Start/Stop
电机起动次数 控制器运行时间 空压机出气压力 空气过滤器压降 中冷却器温度 空压机出气温度
13
Compressor Outlet 6.4 bar
Automatically Loaded
↓Leabharlann MenuUnload
Automatic Operation
Local Control
Week Timer Active
↓
Mainscreen Help Extra
无油旋齿压缩机(阿特拉斯)使用说明书
使用说明书
目录表
1
安全措施....................................................................5
1.1 安全图标............................................................................5 1.2 一般安全措施........................................................................5 1.3 安装过程中的安全措施................................................................5 1.4 操作过程中的安全措施................................................................6 1.5 保养或维修过程中的安全措施..........................................................7
2
概述........................................................................9
2.1 简介................................................................................9 2.2 气流...............................................................................13 2.3 冷凝水排卸系统.....................................................................17 2.4 润滑油系统.........................................................................18 2.5 冷却系统...........................................................................19 2.6 空气干燥机（FULL-FEATURE 机型）......................................................19 2.7 电气系统...........................................................................20
附录 阿特拉斯空压机操作手册
附录阿特拉斯空压机操作手册一般预防措施1、操作员必须遵循安全操作准则，并遵守当地所有相关的工作安全要求及规定。
2、如果以下任何说明不符合当地法规，以两者中更严格的那项规定为准。
3、操作、保养工作智能由经过授权认可的训练有素的人员执行。
4、进行任何保养或其他任何非常规检查之前，请停止运行压缩机，按下紧急停机按钮，切断电源并为压缩机降压。
5、请勿把玩压缩空气。
请不要让空气接触您的皮肤或将气流对者人。
请勿使用压缩空气为衣服除尘，使用压缩空气清洁设备时，务必小心并佩戴防护眼镜及口罩。
操作过程中的预防措施1、请勿在可能吸入易燃或有毒气体、蒸汽或颗粒时运行压缩机。
2、运行过程中保持箱体的所有门都关闭。
只能在执行常规检查等操作时，才能将这些门打开一会儿。
打开门时，请戴好护耳器。
3、呆在声压级达到或超过90分贝的环境或房屋内的人员应当佩戴护耳器。
保养过程中的安全措施1、始终佩戴防护眼镜。
2、使用正确的工具执行保养工作。
3、所有保养工作应当在机器停止的时候进行。
4、应当在设备上悬挂如“正在工作，请勿启动”字样的警告标记。
5、在拆卸任何加压的构件之前，先将机器与所有压力源有效地隔离起来，并释放整个压力系统。
6、请勿使用易燃溶液或四氯化碳清洁零件。
请采取安全措施以防范清洁液发出的有毒气体。
7、请勿使用明火光源来检查机器、压力容器等的内部。
8、确保机器内没有遗留任何工具、松动的零件或抹布。
9、保护双手，以防止接触到滚烫的机器零件而受伤，例如在加油、放油过程中。
开机前1、检查油位。
油位指针必须指在绿色区域的上部或高于该区域。
2、如果空气过滤器保养指示器的彩色部分完全显示出来，更换空气过滤器芯，参考使用说明书复位保养指示器和保养报警时钟。
开机1、合上电源。
检查电源指示灯是否点亮。
2、打开空气出气阀。
3、关闭冷凝液排污阀。
4、按开机按钮I。
空压机开始运行，自动运行指示灯点亮，开机后10秒，空压机开始加载运行。
在运行中1、经常检查油位，在加载中，指针必须位于绿色或橙色区域。

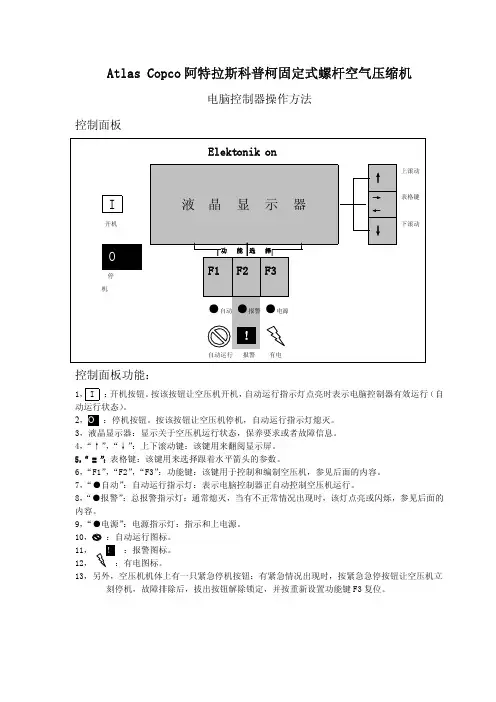

在 阿特拉斯空压机操作说明 中的 WPS文档
→ ← 按 表 格 键
Protections （保护） Service Plan （保养计划） Menu (菜单)
按滚动键 Parameters （参数） Protections （保护） Service Plan （保养计划） Menu (菜单)
按滚动键↓ ↑ 按 表 → 格 键 ↓ → ← Compressor Outlet5.4bar (压缩机出口压力) Dp Oil Separator 1.1bar (油分离器数据) Dp Air Filter -0.011bar ↓ 按 滚 动 键 → -喷油压力-空压机出气压力 -机头 1 出口压力-机头 2 出口压力 -冷却介质温度-油分离器-紧急停机 -冷干机露点温度-冷却水进水温度 -冷却出水温度-压力带 1 开/2 关 -冷凝液温度-远程开机/停机 -远程加载/卸载-远程压力传感器 -电机过载-高压冷干机-冷干机过载 -启动器反馈触点 Service Timer （保养时间） → → ← ↓ 按 表 格 键 按滚动键↓ Service Plan （保养计划） Clock Function （时钟功能） Configuration （配置） Menu (菜单) 按滚动键↓ Service Plan （保养计划） Clock Function ↑ 按 表 格 Time （时间） Date 03/05/01 10:54 按 滚 -使用的语言 -温度单位 -水平单位 -压力单位 -振动单位 -使用的压力带 ↓ → → ← 按 表 格 键 Menu (菜单) Modify （修改） Delete （删除） ↑ Clock Function （时钟功能） Not Activated （没激活） → Menu (菜单) Running hours （运转时间） 130 hrs ↓ →
阿特拉斯离心式空压机的操作规程
离心式空压机的操作与维护一、操作开机1、打开低压电源开关。
检查电源指示灯是否亮。
2 、打开冷却水进出阀，进水压力≥0.30Mpa,水温≤32℃。
3 、检查显示屏参数满足启动条件，齿轮箱油温度≥25℃，油压≥0.2Mpa.4 、打开供气阀5、关闭冷凝水排放阀。
6 、通知供电部门送10KV高压电源。
7 、接通电源，按下启动按钮，空压机开始在卸载状态下运行，20秒钟后，空压机自动进入加载状态。
8、根据工艺用气量需要，按下“F3”卸载键，压缩机可以由手动卸载，再次按下F3键，压缩机回到加载状态。
9、运行正常后，打开后冷器下部排污阀，油水分离器排污阀，加热器排水阀，加热器蒸汽阀。
每三十分钟排放冷却水一次。
停机1、按下停机按钮，空压机开始一个程序设定的停机过程（运行几秒钟后自动停止）。
停机三十分钟内不准关闭冷却水，三十分钟内不准断低压电源。
2 、关上空气输出阀。
3 、三十分钟后关上冷却水进水阀。
4 、打开冷凝水排放阀。
5、在紧急状态下，立即使空压机停机，按下紧急停机按钮，发光二极管开始闪烁，在排除故障后，拉出紧急停机按钮。
二、维护和保养在开始任何维护保养和修理之前，按下停机按钮，等空压机完全停止后，再按下紧急停机按钮，关闭电源，并将空压机泄压。
1、在维护保养中，更换垫片，O型圈、垫圈。
2、保持油位在绿色标志范围内。
3、任何泄漏都应当及时处理。
4、在含尘量较大的环境里，及时的检查空气过滤器，必要时更换。
5、每六个月做到：(1)检查油雾管（如果有）的压降。
(2)拆下检查空气过滤器，并清洗。
6、每年做到：(1)更换空气过滤器(或根据现场情况随时清洁)。
(2)更换油过滤器。
(3)分析润滑油，如有必要就更换。
(4)清洗油滤网。
(5)检查冷却器，如有必要就进行清洗。
(6)检查调节系统、报警和停机功能以及传送器和电气元件。
(7)检查空压机联轴节对中情况。
7、每三年更换一次油雾器的滤芯。
8、冬季停机时尽量放空设备中的冷凝水，以防冻坏设备。
阿特拉斯空压机PPT课件
第11页/共37页
三、MKIV控制器操作说明
一、按功能键F2读运行参数（上下滚动 键）、按F3加下载进行切换
第12页/共37页
三、MKIV控制器操作说明
三、按功能键F1进入子菜单、按上下
滚动键选择子菜单
1、Status Date(状态) 2、Measured Date(测试数据) 3、Counters(运行时间) 4、Test(测试) 5、Modify parameters(修改设定) 6、Service(维修) 7、Save Date(储存)
第8页/共37页
二、压缩机日常操作
第9页/共37页
二、压缩机日常操作
第10页/共37页
三、MKIV控制器操作说明
一、控制器外形
1 停车按钮 2 启动按钮 3 显示器 4 上下滚动键 5 制表键 6 通电指示灯 7 故障报警指示
灯
8 自动控制运行 灯
9 功能键 10、11、12象形图
形
S2 紧急停车按钮
6）加下载阀维护保养
第29页/共37页
五、压缩机一般故障识别与处理
一、压缩机流量少或压力低 a)客户用量增大 b)安全阀漏气 c)压缩机加下载设定不正确
二、油压过低 a) 油位低 b)油过滤阻塞
第30页/共37页
五、压缩机一般故障识别与处理
三、油温过高 a)油少 b)油过滤阻塞或冷却水量少
四、压缩机送气温度高 a)压缩机进气温度高 b)冷却水流量少 c)冷却器阻塞换热郊果差
四、保养指导
1）更换空气过滤器
第24页/共37页
四、压缩机日常维护
2）更换油与油过滤器
加油孔
第25页/共37页
油过滤器 放油孔
四、压缩机日常维护
空压机操作规程(Atlas无油螺杆机)
一．运行前检查事项：
1.开机前确认主机已送电，操作面板显示屏点亮；
2.管路各阀门在正确的位置；
3.空压机自动排水器阀门在关闭的位置；
4.主机急停开关在开启的位置；
5.储气罐手动排水阀在关闭的位置；
6.检查压缩机油位，油位应处于视油镜指示标记最高与最低刻度线之间；
7.检查操作面板显示屏是否有异常报警；
二．操作步骤：
1.按“启动”按钮，开启空压机；
2.观察5分钟看压力是否能保持稳定；
3.需要停止空压机时，则按“停止”按钮；
三．运行时注意事项：
1.开机后定期巡查空压机运行情况，是否有漏气、异响等；
2.若遇到紧急情况，按“紧急停机”键，使机组停机；
3.空压机工作时机箱门应关闭，以保证内部冷却空气的正常流动，并减小
机组噪音传播；
4.做好相关点检记录。
