Linux DHCP服务器配置实验报告
实验一 DHCP服务器配置
实验课程名：Red Hat Enterprise Linux系统管理
专业班级： 学号： 姓名：
实验时间： 实验地点： 指导教师：
一、实验目的
（1） 掌握Linux下DHCP服务器的安装和配置方法。
（2） 掌握Linux下DHCP客户端的配置。
二、项目背景
构建一台DHCP服务器来解决IP地址动态分配的问题，要求能够分配IP地址以及网关、DNS
等其他网络属性信息。
其中DHCP服务器设置在六网段，ip地址为201.123.8.132，网关为201.123.8.1；DHCP中继器
设置在七网段，ip地址为201.123.23.132，网关为201.123.23.1；充当路由器的linux系统设置有两
个网段，在六网段的ip地址为201.123.8.1，在七网段的ip地址为201.123.23.1。
三、实验内容
练习Linux系统DHCP服务器与DHCP客户端的配置方法。
四、实验步骤
1. DHCP服务器的配置
A、检测系统是否安装了dhcp服务器对应的软件包，如果没有安装的话，进行安装。
B、将DHCP服务器的ip配置在六网段
C、配置DHCP服务器的ip地址
D、网络服务重启使ip地址设置生效
E、配置DHCP服务器
F、重启DHCP服务
2、windows XP下DHCP客户端的配置
重启网络连接，查看ip地址可知是由DHCP服务器随机分配的，地址在201.123.8.23到
201.123.8.111之间，ip地址是201.123.8.110。
3、在DHCP服务器中的DHCP配置文件中指定windows XP计算机的ip地址201.123.8.123。
4、重启windows XP 的网络连接可知其IP地址为DHCP服务器指定的IP地址201.123.8.123。
5、在DHCP服务器中配置两个网段
6、重启DHCP服务
7、在另一台linux虚拟机上配置充当路由器的两网卡
添加一块网卡：
设置两网卡信息：
8、设置两个网卡的ip地址，其中网卡一的ip地址为201.123.8.1，网卡二的ip地址为201.123.23.1。
网卡一：
网卡二：
9、设置路由器的转发功能，将ip_forward的值设为1。
10、设置DHCP中继器
设置中继器在七网段：
设置中继的DHCP服务器ip地址为201.123.8.132：
11、重启DHCP中继服务
12、将windows XP 设置在与DHCP服务器不同的网段七网段，然后重启网络服务，查看分配的
ip地址为201.123.23.111。
三、实验小结
通过本次试验的实践和学习，掌握了在Linux下DHCP的安装和配置方法，以及了解了DHCP配
置文件的信息内容和功能作用，掌握了DHCP中继器的配置，同时还深刻的了解了DHCP的工作原
理。

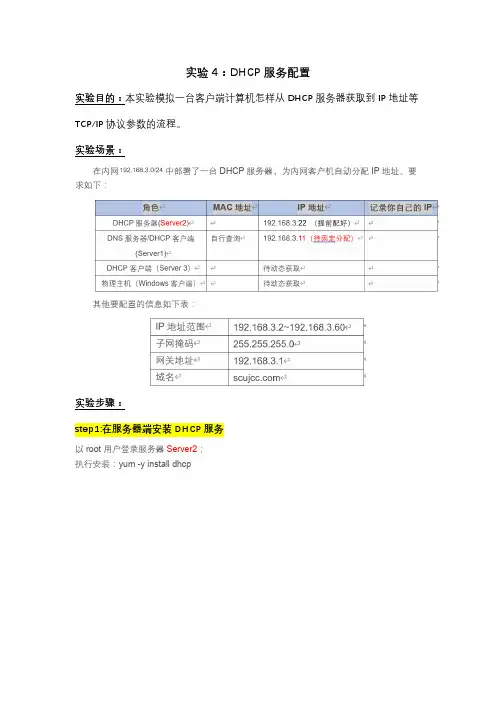

实验4：DHCP配置
实验4：DHCP服务配置实验目的：本实验模拟一台客户端计算机怎样从DHCP服务器获取到IP地址等TCP/IP协议参数的流程。
实验场景：在内网中部署了一台DHCP服务器，为内网客户机自动分配IP地址。
要求如下：其他要配置的信息如下表：实验步骤：step1:在服务器端安装DHCP服务以root用户登录服务器Server2；执行安装：yum -y install dhcp图 1安装完后检查一下是否成功安装。
其中4.2.5是版本号，有可能每台电脑不一样。
step2：配置/etc/dhcp/dhcpd.conf从样本文件中复制内容到/etc/dhcp/dhcpd.conf图 2编辑文件如下：出现此项说明安装成功图 3上面的配置中，由于网络里的DNS服务器不能动态配置（否则每个主机PC上的DNS 服务器地址就需要经常变动），因此需要给DNS服务器每次都分配一个固定的IP，需要在DHCP服务器上将DNS服务器的MAC地址与IP地址绑定。
●启动dhcpd服务，并设为开机自启没有返回信息说明启动成功，如有错误可使用检查错误，很有可能是配置文件中存在语法错误。
有时修改了/etc/dhcp/dhcpd.conf配置文件后需要重新启动dhcpd服务，可使用下面的命令。
step3：在DHCP server端设置防火墙step4：在Linux client端进行IP自动获取测试●在虚拟机server1和server3都新建一个dhcp会话（注意：先用nmcli connection show命令看一下有没有名为dhcp的连接，没有则添加。
）地址池范围DNS服务器网关地址掩码广播地址默认租期最长租期名字可以自定义去查自己server1的MAC地址图 4如果之前激活的是静态会话（手动配置IP地址方式），则启用动态获取IP地址的新会话“dhcp”。
如果以前只有2个网卡会话，则down掉以前激活的，另一个会自动激活。
如果以前有很多个连接会话，则需用nmcli connection up dhcp命令去手动激活。

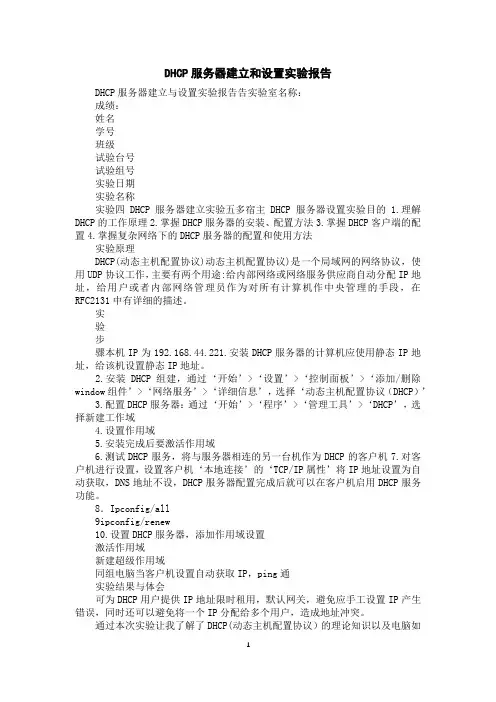

DHCP服务器建立和设置实验报告
DHCP服务器建立和设置实验报告DHCP服务器建立与设置实验报告告实验室名称：成绩：姓名学号班级试验台号试验组号实验日期实验名称实验四DHCP服务器建立实验五多宿主DHCP服务器设置实验目的 1.理解DHCP的工作原理2.掌握DHCP服务器的安装、配置方法3.掌握DHCP客户端的配置4.掌握复杂网络下的DHCP服务器的配置和使用方法实验原理DHCP(动态主机配置协议)动态主机配置协议)是一个局域网的网络协议，使用UDP协议工作，主要有两个用途:给内部网络或网络服务供应商自动分配IP地址，给用户或者内部网络管理员作为对所有计算机作中央管理的手段，在RFC2131中有详细的描述。
实验步骤本机IP为192.168.44.221.安装DHCP服务器的计算机应使用静态IP地址，给该机设置静态IP地址。
2.安装DHCP组建，通过‘开始’>‘设置’>‘控制面板’>‘添加/删除window组件’>‘网络服务’>‘详细信息’，选择‘动态主机配置协议（DHCP）’3.配置DHCP服务器：通过‘开始’>‘程序’>‘管理工具’>‘DHCP’，选择新建工作域4.设置作用域5.安装完成后要激活作用域6.测试DHCP服务，将与服务器相连的另一台机作为DHCP的客户机7.对客户机进行设置，设置客户机‘本地连接’的‘TCP/IP属性’将IP地址设置为自动获取，DNS地址不设，DHCP服务器配置完成后就可以在客户机启用DHCP服务功能。
8．Ipconfig/all9ipconfig/renew10.设置DHCP服务器，添加作用域设置激活作用域新建超级作用域同组电脑当客户机设置自动获取IP，ping通实验结果与体会可为DHCP用户提供IP地址限时租用，默认网关，避免应手工设置IP产生错误，同时还可以避免将一个IP分配给多个用户，造成地址冲突。
通过本次实验让我了解了DHCP(动态主机配置协议）的理论知识以及电脑如何配置。
实训十一：LinuxDHCP服务器的架设
实训十一：DHCP服务器的架设一．实训目的与要求要求掌握架设DHCP服务器的操作方法，实现客户机IP地址的自动获取。
二．实训内容与步骤（一）实训内容（1）为网络内各台服务器及客户机动态分配IP地址，内部网络号码是192.168.1.0，分配范围为192.168.1.111 到192.168.1.200，子网掩码是255.255.255.0。
假设要为DNS服务器绑定IP地址为192.168.1.3（其MAC地址根据实际情况自己拟定），普通客户机不必IP地址绑定。
（2）为各台机器指定以下IP参数：默认网关、DNS服务器、子网掩码。
（3）默认租约时间为6小时，最大租约时间为14小时。
（二）实训步骤步骤1: 在DHCP服务器上检查并安装dhcp包。
查看是否安装了DHCP#rpm –qa |grep dhcp安装DHCP#mount /dev/cdrom /mnt/cdrom#cd /mnt/cdrom/XXXXX/RPMS#rpm –ivh DHCP-3.0p11-23.i386.rpm#cd#eject步骤2: 在DHCP服务器上用vi编辑/etc/dhcpd.conf, 内容如下：ddns-update-style interim;ignore client-updates;subnet 192.168.1.0 netmask 255.255.255.0 {option routers 192.168.1.1;option subnet-mask 255.255.255.0;option domain-name-servers 192.168.1.3;range 192.168.1.111 192.168.1.200;default-lease-time 21600;max-lease-time 43200;# we want the nameserver to appear at a fixed addresshost DNS_SERVER {hardware ethernet XX:XX:XX:XX:XX:XX;fixed-address 192.168.1.3;}}注意：这里服务器的网卡Mac地址为： XX:XX:XX:XX:XX:XX，你可以用ifconfig查看服务器的Mac地址，作相应修改。
LINUX的DHCP安装实验
LINUX的DHCP安装实验实验需求：为了实现在LINUX系统上成功安装动态分配IP协议（DHCP）实验环境：一台安装有LINUX系统的虚拟机和LINUX安装光盘，还有一台XP客户端实验步骤：首先将光盘先挂载到虚拟机，然后我们启动虚拟机，再打开终端输入“rpm -qa|grepdhcp”来查找是否安装了DHCP服务器端，如果只出现了这样一个文件，我们就可以知道这是没有安装服务器端，我们可以手支安装，我们输入命令“cd /media/Centos_5.5_Final/Centos/”然后点击回车，然后再输入“ls”就出现如图1所示，我们可以看到很多rpm包图1接下来我们就要安装这些rpm包，输入命令“rpm -ivhdhcp-”按下TAB键，然后出现如图2所示，然后将图中方框的包安装上就可以了（注意不同的系统可以这个版本号不一样，安装的时候需要看一下）图2然后输入完整的软件包名称，出现就表示安装成功了，然后我们再配置一下相关文件，我们先复制核心配置文件，输入命令“cp /usr/share/doc/dhcp-3.0.5(这个地方可能会不一样，这是因为随着系统的不一样版本号也会不一样)/dhcpd.conf.sample /etc/dhcpd.conf”（这个命令其它的地方就是差不多固定的），点击回车，如果出现这个询问界面，输入Y就可以了，然后cd回到家目录，然后输入命令“vi /etc/dhcpd.conf”如图3所示,图中红色方框所画中的地方都是可以修改的，第一个红色方框的意思是设置子网与掩码，第二个红色方框意思是网关与子网掩码，第三个红色方框意思是设置DNS服务器名称和地址，第四个红色方框意思是设置地址池的起止图3 我们还要把这个文件中的几行将其变成注释行，如图4所示，我们将图中红色方框所标注的几行前面都加上＃号图4 我们开始修改配置，如图5-1,5-2所示,我们将网段设置到192.168.6.0,这个网段地址池就从192.168.6.10到192.168.6.254,DNS地址设置为202.102.224.68,202.102.227.68,设置的时候这两个地址输入的时个用“，”隔开，这样我们的配置文件就修改完毕图5-1图5-2 下面我们可以设置LINUX的IP,如图6所示图6然后我们将两台虚拟机的网段设置为6这个网段，打开XP客户机，将其IP设置为自动获取，如图7所示，并将防火墙关闭图7然后我们到LINUX中启动DHCP,如图8所示，我们成功启用DHCP服务图8然后我们到XP客户机上打开运行，输入CMD然后再输入“ipconfig /renew”，如图9所示，我们成功获取到IP图9 然后我们再用ipconfig /all命令查看我们的设置是否成功，如图10所示，我们所作的设置成功生效,到此我们的DHCP实验成功（这里的分配方式跟我们的WINDOWS分配方式不一样，WINDOWS是从前往后分，LINUX是从后往前分）图10。
实验6 DHCP和DNS服务的配置与测试
实验6 DHCP和DNS服务的配置与测试DHCP服务的配置与测试DHCP（动态主机配置协议）是一种网络协议，它提供了一种动态分配IP地址和其他网络配置信息的方法。
在本实验中，我们将学习如何配置和测试DHCP服务。
一、DHCP服务器的配置1. 安装DHCP服务器软件在Linux操作系统上，我们可以使用ISC DHCP服务器软件来配置DHCP服务。
请按照以下步骤进行安装：a. 打开终端，并使用root权限登录系统。
b. 运行以下命令安装ISC DHCP服务器软件：```sudo apt-get install isc-dhcp-server```c. 安装完成后，我们需要编辑DHCP服务器的配置文件。
运行以下命令：```sudo nano /etc/dhcp/dhcpd.conf```d. 在打开的文件中，我们可以配置DHCP服务器的参数。
例如，设置IP地址池范围、默认网关、DNS服务器等。
请根据实际需求进行配置。
2. 启动DHCP服务器完成DHCP服务器的配置后，我们可以启动该服务。
运行以下命令：```sudo systemctl start isc-dhcp-server```3. 验证DHCP服务器的运行状态运行以下命令，确保DHCP服务器正在运行：```sudo systemctl status isc-dhcp-server```二、DHCP客户端的配置与测试在本节中，我们将讨论如何配置和测试DHCP客户端，以便从DHCP服务器获取网络配置信息。
1. 配置DHCP客户端a. 打开终端，并使用root权限登录系统。
b. 运行以下命令编辑网络配置文件：```sudo nano /etc/network/interfaces```c. 在打开的文件中，将以下行添加到文件末尾，以配置DHCP客户端接口：```auto eth0iface eth0 inet dhcp```d. 保存文件并关闭编辑器。
dhcp实验报告总结
dhcp实验报告总结
本次dhcp实验旨在探究dhcp协议的工作原理和应用，通过对实验过程的观察和数据分析，得出以下结论：
1. DHCP是一种自动分配IP地址和其他网络配置信息的协议，
它可以大大简化网络管理工作。
在实验中，我们通过配置dhcp服务
器和客户端，成功实现了IP地址的自动分配和网络配置的自动获取。
2. 在dhcp服务器的配置中，需要设置IP地址池、网关、DNS
服务器等基本信息，以及dhcp分配的IP地址的租期、子网掩码等网络参数。
在客户端配置中，只需要启用dhcp协议，即可自动获取IP 地址和其他网络配置信息。
3. 在实验中，我们还学习了dhcp协议的工作流程和报文格式。
DHCP协议使用4种报文类型：DHCPDISCOVER、DHCPOFFER、DHCPREQUEST、DHCPACK。
当客户端需要获取IP地址时，它会广播DHCPDISCOVER报文，dhcp服务器会回复DHCPOFFER报文，客户端再发送DHCPREQUEST 报文确认，并最终收到DHCPACK报文。
4. 在实验过程中，我们发现dhcp协议可以帮助网络管理员更好地管理IP地址和网络配置信息，避免了手动配置的繁琐和错误。
但是，如果dhcp服务器故障或配置不当，会给网络带来严重影响，因
此在实际应用中需要仔细考虑dhcp协议的可靠性和安全性。
综上所述，本次dhcp实验让我们更深入地了解了dhcp协议的工作原理和应用，对于今后网络管理和配置工作有很大帮助。
- 1 -。
dhcp服务器实验报告
实验报告实验名称：DHCP服务器搭建
实验目的：
1.了解DHCP的一些基本概念及工作方式；
2.掌握DHCP服务器的安装和设置。
实验步骤：
1、DHCP服务安装
配置ip地址
打开管理您的服务器菜单，选择“添加或删除角色”。
单击“下一步”。
选择“自定义配置”。
选择“DHCP服务器”，单击“下一步”。
单击“下一步”。
系统在复制文件
单击“下一步”。
输入“名称”，单击“下一步’。
输入“ip地址”及“子网掩码”，单击“下一步”。
输入“排除ip地址”范围，单击“下一步”。
输入“租约期限”，单击“下一步”。
选择“是”，单击“下一步”进行配置。
添加路由器。
添加WINS服务器。
选择“是”，进行激活。
单击“完成”。
单击完成。
2、DHCP服务的配置（P169 实训题1）
在前一题已经完成
3、配置DHCP客户端
打开网络连接，配置ip地址，选择“自动获取ip地址”和“自动获取DNS服务器”。
4、客户端测试。
在客户端利用ipconfig命令进行测试。
运行cmd.exe，输入ipconfig/all
实验报告
实验总结：
使用DHCP服务器的好处：
1、减少管理员的负担
2、保证安全，可靠的配置
3、为移动用户带来方便
4、解决ip地址不够分配的问题
DHCP的工作报文：
Offer discover request ack。
配置DHCP服务实验报告参考模板
5、绑定特定的计算机IP为了实现特定用户的特殊需求，需要给其分配固定IP地址，通过建立保留地址，为计算机绑定固定的IP地址。
【实验环境】（含主要设计设备、器材、软件等）虚拟机环境下的Windows Server 2003作为DHCP服务器，2台Windows XP 作为DHCP客户机，由DHCP服务器为网络内的客户机动态分配IP地址。
【实验步骤、过程】（含操作方法、关键步骤，或实验过程中的记录、数据等）一、DHCP服务器配置1.安装DHCP2.安装成功3.配置DHCP（默认网关不是192.168.8.1就是192.168.8.254填入之后ping通则正确）4.授权成功（左上角箭头变为绿色）5.新建作用域6.设置作用域名7.配置作用域地址范围8.指定要排除的IP9.设定租约期限11.配置服务器选项（它具有全局意义，对所有作用域有效）12.设置全局选项的DNS服务项13.设置作用域的选项（它只对本作用域有效）14.设置作用域的网关选项等所有配置完成后再启动作用域，以防止客户机获取到不完整的信息以下为设置好的作用域参数由于还没有客户机获取IP，所以地址租约项为空。
二、客户机配置及验证1.设置TCP/IP属性为自动获取1.进入MSDOS状态，使用ipconfig /release 命令释放IP3．使用ipconfig /renew 命令获取IP，如图显示，获取成功，获取到地址池可用I P的第一个IP，可推论DHCP是按顺序分配IP的4．使用ipconfig /all 命令详细查看客户机的TCP/IP信息，网关和DNS跟服务器设置的一样5.再次查看DHCP服务器的地址租约项，发现已经有了租约项目，就是刚才分配给客户机的IP三、进一步配置和验证1. 先在DHCP服务器上建立保留项（在命令指示符中输入ipconfig/all找到物理地址，即MAC地址）（保留地址中的IP地址与客户机的IP地址一致）【思考题】1、如果想在服务器上查看一下有哪些人访问过本机的共享文件夹，该如何做？答：IP监控。
实验二 DHCP服务器简单应用实验
实验二 DHCP服务器简单应用实验一、实验目的掌握Linux环境下DHCP服务器的安装、主配置文件dhcpd.conf的配置方法、DHCP客户端的配置方法。
二、实验环境在VMware虚拟机环境中安装两台Linux主机，其中一台作为DHCP服务器端，名称为Red Hat Enterprise Linux 5；另一台作为DHCP客户端，名称为Red Hat Enterprise Linux 5-A。
（客户端也可以使用WinXP系统）其中要注意，将虚拟机网卡设置为“仅主机模式”，如图1所示；并且在网络编辑器中将将VMnet1和VMnet8的“使用本地DHCP服务将IP地址分配给虚拟机”功能勾除，如图2、图3所示。
图1 虚拟机网卡设置图2 将VMnet1的“使用本地DHCP服务将IP地址分配给虚拟机”功能勾除图3 将VMnet8的“使用本地DHCP服务将IP地址分配给虚拟机”功能勾除三、实验内容某学院的信息技术系有100台计算机，所能够使用的IP地址段为192.168.10.1～192.168.10.254，子网掩码为255.255.255.0，网关为192.168.10.1，其中192.168.10.2～192.168.10.30给各服务器使用，客户端仅可以使用192.168.10.100～192.168.10.200，剩余IP 地址保留。
按照要求，为该部门配置DHCP服务器，并在客户端进行测试。
四、实验步骤（一）DHCP服务器的一般配置（在名称为Red Hat Enterprise Linux 5的虚拟主机中配置）1. 将DHCP服务器的主机名修改为自己姓名的拼音，并重新登录，让命令提示符处显示修改后的主机名。
如图2所示：图4 修改后主机名显示将实现该步骤的截图粘贴在以下位置：2. 将该服务器的IP地址设置静态IP地址192.168.10.3，要求在网卡配置文件ifcfg-eth0中设置，并重启网卡，并查询该服务器的IP地址是否配置成功，实现该步骤的截图：2. 查询该服务器是否安装了DHCP服务器主程序，如果没有安装，请安装DHCP服务器主程序，实现该步骤的截图：（包括挂载软件安装盘的实现情况）3. 将DHCP主配置文件的配置范本/usr/share/doc/dhcp-3.0.5/dhcpd.conf.sample复制到/etc/目录下，得到dhcpd.conf主配置文件，实现该步骤的截图：4. 按要求配置主配置文件dhcpd.conf中的相关参数，并启动DHCP服务，实现该步骤的截图：（二）DHCP客户端的配置与测试（在名称为Red Hat Enterprise Linux 5-A的虚拟主机中配置或者是WinXP）1. 首先查询该客户端的IP地址情况，实现该步骤的截图：2. 修改网卡配置文件ifcfg-eth0中BOOTPROTO参数设置dhcp，保存文件，实现该步骤的截图：3. 重启网络服务，查看该客户端是否能成功自动获取IP地址，且IP地址在192.168.10.100～192.168.10.200之间，实现该步骤的截图：（如果使用的是WinXP直接把测试结果截图插入此）以WinXP为客户端测试：或者4. 测试一下与DHCP服务器的网络连通性（用ping命令测试，注意DHCP服务器的IP地址为192.168.10.3），实现该步骤的截图：以WinXP为客户端测试：（三）回到DHCP服务器端（名称为Red Hat Enterprise Linux 5的虚拟主机），查看dhcp服务器端地址租约情况，实现该步骤的截图：。
网络配置与管理实验实验报告 第四章DHCP实验
实验三DHCP服务器配置【实验人】【实验目的】（1）了解DHCP的工作原理。
（2）掌握DHCP服务器的安装与配置。
（3）掌握DHCP服务器中超级作用域的创建。
【实验内容】（1）安装DHCP服务，配置DHCP客户端。
（2）配置DHCP服务器，创建作用域，设定地址池及租约的等。
（3）配置DHCP服务器选项，作用域选项，类选项和保留选项。
【实验步骤】一．安装DHCP打开【开始】—【程序】—【管理您的服务器】—【添加或删除角色】1-11-21-31-41-41-51-61-7二．新建作用域1.在DHCP控制台中右键单击要创建作用域的DHCP服务器，选择【新建作用域】命令，启动新建作用域向导。
2-12.在【作用域名】对话框中设置作用域的名称和说明信息2-23.单击下一步按钮，在【其实IP地址】和【结束IP地址】框中输入要分配的IP地址范围，在【长度】和【子网掩码】框中设置相应的值，以解析IP地址的网络和主机部分，一般用默认值即可。
如图2-3所示2-34.单击【下一步】按钮，出现如图2-4所示对话框。
可根据需要从IP地址范围中选择一段或多段要排除的IP地址，排除的地址不能对外出租。
2-45.单击【下一步】按钮，打开如图2-5所示对话框，定义客户端从该作用域租用IP地址的期限。
2-56、单击【下一步】按钮，打开【配置DHCP选项】对话框，选择是否为此作用域配置DHCP 选项。
这里选择【是】选项。
3-67.单击【下一步】按钮，打开如图2-6所示的对话框。
设置此作用域发送给客户端使用的路由器或默认网关的IP地址。
2-78、单击【下一步】按钮，打开如图2-7所示的对话框。
如果要为客户端设置DNS服务器，在【IP地址】列表中添加为DHCP客户端指定的DNS服务器地址；在【父域】文本框中设置用来为客户端解析步完整的域名时所提供的默认父域名。
2-89. 单击【下一步】按钮，打开【WINS服务器】对话框，根据需要设置客户端要使用的WINS 服务器2-910. 单击【下一步】按钮，打开【激活作用域】对话框，选择是否激活该作用域，如果激活，该作用域就可提供DHCP服务了。
