海信高清彩电烧行管解决思路
海信电视机故障维修10例
海信电视机故障维修10例例1：TLM1519型机，⽆信号。
开机⽆图像，CGA显⽰正常，⽤户菜单中视频亮度和伴⾳两选项⽆法打开。
分析检修：⾸先，检查主板各路供电电压，未发现异常；检查TV/VGA⾏场同步切换集成电路（N102）、TV/VGA的RGB信号切换集成电路（N104），正常；测量伴⾳板上⾼频头A900(FSTDC-3W2M-5V)的33V供电电压偏低，不到5V；测量其输⼊端排插XP110，发现12V的供电电压不到3V（33V供电电压是由12V升压得来）；测量主板上的开关集成电路N110（IRF7341）输⼊电压正常，但输出电压为3V左右，且⾃⾝对地阻值变⼤。
检查外围器件正常，更换集成电路N110后，故障排除。
维修提⽰：N110(IRF7341)主要起开关作⽤，当该器件性能发⽣变化时，会导致其输出电压的变化，从⽽使伴⾳板上的⾼频头不能正常⼯作⽽引发该故障现象。
平板调谐器受总线控制，若调谐器不⼯作⽆视频信号送⼊中频处理电路，控制系统未得到TV/AV处理电路送出的图像识别信号，将⾃动关闭TV/AV功能，故出现只有VGA功能了。
长虹LS08机芯液晶电视也有此⼯作特点。
看来这是平板电视与普通电视不容的地⽅。
例2：TLM3737型机，开机液晶屏显⽰“⽆效模式”字样，在TV、AV、S―VIDEO状态下均⽆图像，VGA、⾼清信号输⼊显⽰正常。
分析检修：由于模拟信号与数字信号的传输通道不同，因⽽判断故障部位在V-PORT（独⽴的TV/AV处理电路，完成TV/AV视频亮⾊解码及ADC转换）通道上。
该机视频信号处理由N006（VPC3230D）的5V、3.3V（电感L014、L015）供电电压正常；晶振Z002两端电压偏低（正常应在3V左右波动）。
代换Z002(JLAS20K)后，故障排除。
维修提⽰：晶振Z002谐振频率的改变，导致VPC3230D⼯作不正常，引起信号识别错误。
此例与例1有些相似。
例3：HDP3411⾼清机型，伴⾳时有时⽆。
海信故障实例大全
海信故障实例大全1. 故障:1238机芯TC2566D热机后换台无信号.检修: 正常收看电视大约30分钟后，换台其它频道节目消失，但收看的那个台不消失，自动搜索不存台。
按常规检查高频头波段电压正常，AGC电压为4.06V正常，调谐电压在0.5-33V之间变化也正常，接着检测N701#13脚AFC电压在1.5-2.5V之间变化，#36脚电台识别信号电压为4.93V也都正常，最后怀疑I2C总线有问题，测量N701#37脚电压为3.7V，＃38脚电压为4V也基本正常，维修一时陷入困境。
进一步分析认为，开机正常，半个小时后才出现故障，应属元器件热稳定性差引起，分别对N701、N201、N702进行加热，当出现故障后用酒精棉球给N701、N201降温，故障依旧；当为存储器N702降温时，机器恢复正常，更换N702后故障排除。
2.故障: 维修经验故障实例DP2988H开机即烧行管.检修: 测量+B电压75V正常，逆程电容也正常，如果断开行管,+B电压升高后又变回75V,或是检测升压电路的电压比另一路高,一般原因是电阻R642阻值变大造成的.3. 故障P2999（胶片）三无.检修. 通电测量+B输出电压为0V，电源整流滤波输出的300V电压正常，检查厚膜集成电路N801（KA3S0680R）各脚电压，发现N801＃4脚电压为0V不正常，重点检查＃4脚外围电路元件，发现稳压二极管DZ801（MTZ8.2C）已击穿，更换后测量+B输出电压在50V 左右且不稳定，怀疑N801内部电路损坏。
试代换N801并测量+B输出电压高达170V，关机检查稳压反馈回路的相关元件，发现光电耦合器N802（PC817B）的#3脚、＃4脚之间已有15K的阻值，更换光电耦合器N802后故障排除。
4. 故障P2999 （胶片）三无.检修: 开机三无，有通电声音。
观察线路板发现12V供电电压的限流电阻烧黑，用万用表测量已开路，整流二极管VD906击穿，更换后开机出现光栅，满屏绿回扫线，同时限流电阻又开始冒烟。
海信液晶电视常见故障及维修方法
海信液晶电视常见故障及维修方法海信液晶电视常见的故障及检修思路：（1）开机三无,电源灯不亮.弟一个是电源板坏,弟二个是CPU部分工作不正常.（2）开机出现无象无音,电源灯闪一下变成常亮,屏幕在开机瞬间闪一下白光.此故障多为背光驱动板损坏.不过在维修中也遇见过是屏内的灯管损坏的.（3）出现开机一个时后花屏(马赛克),音正常.此现象弟一个是数字板不良(过孔不通或IC接触不好).弟二是机内连线接触不好.（4）灯闪不能开机:CPU总线工作不正常或开机程序IC(BIOS)不良,'BIOS'IC和CPU之间接触不良下面我再说说我经常接触到的机器和故障现象和排除方法1：上面说了，屏的问题（黑带，亮线）是最多的了，这种情况一般在没有维修条件下是做不了的，只有依靠有技术和维修条件的了。
2：LG V6 V7的屏组件的缓冲板是常坏件现象是满屏杂点，也有些是满屏有规律的竖条，这种故障可以更换一对缓冲板（就算一边坏，也是买一对。
人家不会卖单个给你）或者测量出哪一块IC坏，更换就可以了。
海信LED液晶电视3：不管哪种屏，Y板是在PDP机器里面坏的几率占第二的了，它损坏后的现象一般是花屏，满屏彩点，或者因短路而造成电源保护，VS或VA电压瞬间有，但达不到屏上所表电压值。
具体为什么容易坏，我还不知道个所以然。
4：X板也是PDP机器里的常坏组件，其表现为开机保护（富士通屏居多），和亮度暗。
5：逻辑板的故障率也不低，在PDP、LCD里都比较常见，它的表现多为屏有光，但会出现无字符，无图象，或者图象无规则乱彩，缺色，负像等。
有的还不能开机。
6：LCD多见的故障是屏上的问题了，暗带，线条，是最常见的，这些基本可以归纳屏问题，有些要有维修条件才能修，有些是因为温度高，导致COF和屏连接点的ACF脱离。
这种现象可以用平头烙铁下面垫层隔热介质烫的方法修复。
7：LCD机器中，屏组件逆变电路（高压板）是故障多发件，表现为开机有光，但一会就无光，但有声音，（SHARP）除外，但光管老化和损坏都会导致高压板保护，判断光管还是高压板本身坏的方法是，取消高压板上的均值比较反馈电路。
彩电维修2008
彩电维修2008-11-28 07:24北京839-ZG 三无，屡烧行管：行管烫手是过流，行激励级滤波电容C524(1UF/50V)失效，供电电压变低。
02.6.48海信TDA8362/1彩电检修实例与综述02.6.50 在线电压1、TC2536 光栅不稳定，白色横线闪动，有时一条水平亮线，有吱吱声:TDA8361(36)电压低于8V,R5361欧变为3欧。
2、TC2536 搜台或换台时光栅不稳，有吱吱声：（36）R536不良。
3、TC2579 图像拉丝，竖线扭曲变形：（40）R366开路。
02.6.504、TC2570 TV/A V时白板：V404的R410开路。
5、TC2570 枕形失真：V1003击穿，C1012不良。
6、刚开机时光栅小，光栅暗，不定时出现：（35）X311不良。
7、无光栅，无伴音：（37）的可控硅V903控制极R907开路，R911变大。
8、无图像，有字符：碰（38）基本正常，铜箔线断裂。
9、图像上部以几条和思想，中间有亮线：（42）C355不良。
10、图像暗淡：束电流电路R924开路。
02.6.50彩电电源安全检修10法电源电路02.6.511、串联限流灯泡重要方法2、减小300V滤波电容1,2联用是釜底抽薪。
3、调低进县电压4、限制开关峰值电流5、消减开关管峰值电压6、低压检测法7、借助后备式稳压负反馈电路8、假负载法9、输出过压保护10、部分电路重点保护02.6.52福日HFC-2168 屡烧STR-D6601三无：光电耦合器坏，+B 反馈电路R913(10K/1/2W)开路。
02.6.52北京54CM 不能开机三无，+B在20V左右：光电耦合器性能变差。
02.6.53总线电路彩电存储器数据写入机02.6.53巧修黑白机高频头02.6.54黑白机44HD1 弱信号，出现横向细黑道，行变有吱吱声：D7609P(15)4C4(0.1UF)不良。
02.6.54上海J144-8A 下部线性变差，时而收缩，拉长：CD7242CP(7)4C8(0.1UF)不良。

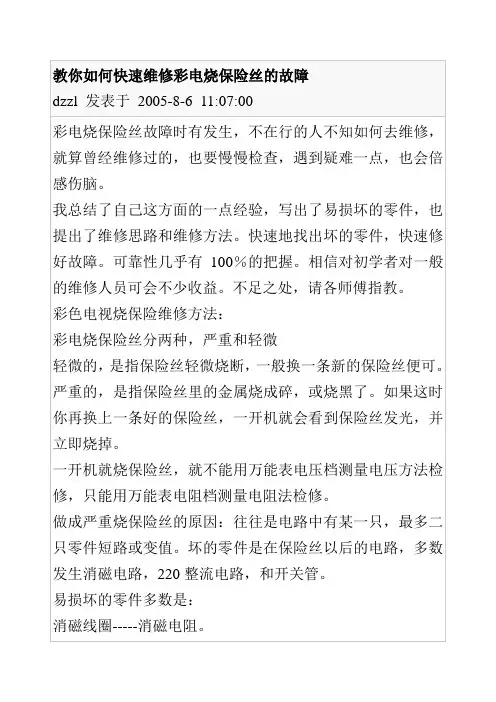

教你如何快速维修彩电烧保险丝的故障
教你如何快速维修彩电烧保险丝的故障dzzl 发表于2005-8-6 11:07:00彩电烧保险丝故障时有发生，不在行的人不知如何去维修，就算曾经维修过的，也要慢慢检查，遇到疑难一点，也会倍感伤脑。
我总结了自己这方面的一点经验，写出了易损坏的零件，也提出了维修思路和维修方法。
快速地找出坏的零件，快速修好故障。
可靠性几乎有100％的把握。
相信对初学者对一般的维修人员可会不少收益。
不足之处，请各师傅指教。
彩色电视烧保险维修方法：彩电烧保险丝分两种，严重和轻微轻微的，是指保险丝轻微烧断，一般换一条新的保险丝便可。
严重的，是指保险丝里的金属烧成碎，或烧黑了。
如果这时你再换上一条好的保险丝，一开机就会看到保险丝发光，并立即烧掉。
一开机就烧保险丝，就不能用万能表电压档测量电压方法检修，只能用万能表电阻档测量电阻法检修。
做成严重烧保险丝的原因：往往是电路中有某一只，最多二只零件短路或变值。
坏的零件是在保险丝以后的电路，多数发生消磁电路，220整流电路，和开关管。
易损坏的零件多数是：消磁线圈-----消磁电阻。
整流电路-----桥式整流中四个二管，其中有一只二极管损坏；并联在桥式整流二极管上的四只电容，有一只损坏；300V滤波电解内压降低或漏电；开关电源-----开关管短路还有---------电源开关左右触片短路，扼流圈两组线圈短路。
电路板有否烧坏等观察法：仔细地看看上述零件有没有烧焦，爆烈，变色，或有没有异味等。
易损零件和易损零件测量方法：消磁电阻测量：焊出消磁电阻，用手在耳边摇动，听到有响声是坏的。
也可用万能表电阻档测量其阻值，小于的10欧以下就是坏，正常阻值是0，02K左右整流二极或桥堆IC测量：最好焊出来测量，起码也要焊空剩一只脚，因为它有正反向在路很难测量得准，要用万能表电阻最大一档来测量反向阻值应无限大。
电容测量：一般在电路板上也能用万能表测量出来，经常肉眼也可看得出烧坏并和烧焦味300伏滤波电解：眼睛看不出烧坏，有时万能表也测量不出，因为其内压太高。

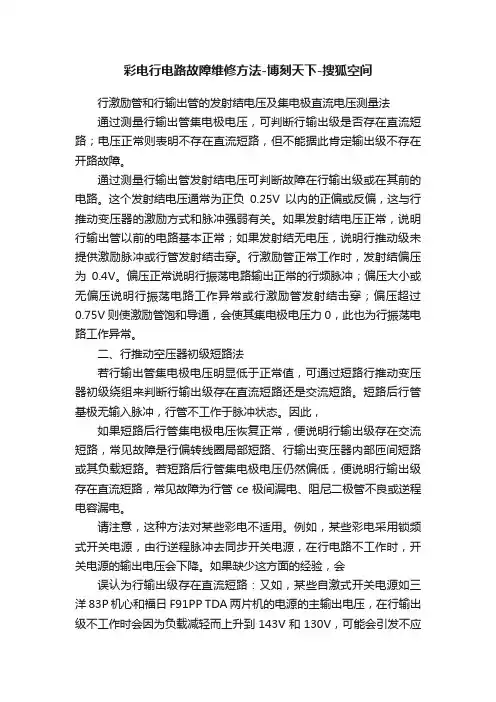

彩电行电路故障维修方法-博刻天下-搜狐空间
彩电行电路故障维修方法-博刻天下-搜狐空间行激励管和行输出管的发射结电压及集电极直流电压测量法通过测量行输出管集电极电压，可判断行输出级是否存在直流短路；电压正常则表明不存在直流短路，但不能据此肯定输出级不存在开路故障。
通过测量行输出管发射结电压可判断故障在行输出级或在其前的电路。
这个发射结电压通常为正负0.25V以内的正偏或反偏，这与行推动变压器的激励方式和脉冲强弱有关。
如果发射结电压正常，说明行输出管以前的电路基本正常；如果发射结无电压，说明行推动级未提供激励脉冲或行管发射结击穿。
行激励管正常工作时，发射结偏压为0.4V。
偏压正常说明行振荡电路输出正常的行频脉冲；偏压大小或无偏压说明行振荡电路工作异常或行激励管发射结击穿；偏压超过0.75V则使激励管饱和导通，会使其集电极电压力0，此也为行振荡电路工作异常。
二、行推动空压器初级短路法若行输出管集电极电压明显低于正常值，可通过短路行推动变压器初级绕组来判断行输出级存在直流短路还是交流短路。
短路后行管基极无输入脉冲，行管不工作于脉冲状态。
因此，如果短路后行管集电极电压恢复正常，便说明行输出级存在交流短路，常见故障是行偏转线圈局部短路、行输出变压器内部匝间短路或其负载短路。
若短路后行管集电极电压仍然偏低，便说明行输出级存在直流短路，常见故障为行管ce极间漏电、阻尼二极管不良或逆程电容漏电。
请注意，这种方法对某些彩电不适用。
例如，某些彩电采用锁频式开关电源，由行逆程脉冲去同步开关电源，在行电路不工作时，开关电源的输出电压会下降。
如果缺少这方面的经验，会误认为行输出级存在直流短路：又如，某些自激式开关电源如三洋83P机心和福日F91PP TDA两片机的电源的主输出电压，在行输出级不工作时会因为负载减轻而上升到143V和130V，可能会引发不应有的故障。
三、行推动管基极信号注入法当开机后保护电路立即动作而难以判断行频是否偏低或逆程电容是否容量减少时，可以断开彩电的行扫描保护电路，同时在行管集电极上接一个0.5A的保险丝；然后找一台正常的黑白电视机，用导线把两台电视机的地连接起来，焊开两电视机的推动管基极，将输往黑白机推动管基极的行频脉冲连接到彩电的推动管基极；如果彩电采用热底板，则必须用一台隔离变压器给彩电提供交流输入电源。
电视机行输出管损坏的故障机理
电视机行输出管损坏的故障机理行输出管损坏是电视机最常见的故障，由于其故障现象千差万别，故障原因五花八门，被称为维修实践中最让人伤脑筋的问题之一，但只要牢固掌握了电视机行扫描电路的工作原理，了解电视机行扫描部分的故障特征，运用适当的维修方法就能轻而易举地排除故障。
其实，行输出管损坏的故障除了本身性能不良以外，就其外部因素而言引起其损坏的主要原因不外乎有三种情况：1、电源输出电压过高、行频过低、逆程电容容量减少引起的过压损坏；2、行激励不足、行输出负载短路引起的过流损坏；3、过压、过流引起的过耗损坏。
1. 行扫描电路工作原理简析我们知道行扫描电路是由AFC电路、行振荡电路、行激励电路、行输出电路等组成。
其中：行振荡电路的作用是产生频率准确、幅度足够、脉宽满足要求的矩形方波。
其电路类型通常有应用在分立元件电路中的电感三点式（LC）和应用在集成电路中的阻容式（RC）和压电振荡（晶体振荡）三种形式，无论采用哪种形式的振荡电路，其振荡频率的高低除了与自身定时元件的参数有关以外，还与其偏置电路（包括AFC电路）和供电电压的高低有关。
要求其振荡频率稳定，否则就有可能引起行输出管损坏。
行激励电路的作用是对行振荡电路产生的行频脉冲进行功率放大和波形整形，使行输出管工作在可靠的开关状态，由于行输出管导通时要求工作在充分的饱和状态，这就要求行激励级提供足够大的功率，使行输出管的ib≥2（Ip为流过行输出管的最大电流，β为行输出管的放大倍数），如果ib不足，则行输出管工作在浅饱和状态、功耗增大、扫描线性变差，并导致行输出管损坏。
同时行输出管从饱和变为截止的下降时间应尽可能的短，要求在1μs以下，对于采用100Hz 工作方式的大屏幕彩色电视机则要求在0.6μs以下，这时即使ib=0，但由于行输出管饱和时在其基区和集电区集结了大量的电荷，集电极电流不会立即为0，而是按指数规律下降。
当行输出管一旦进入截止状态，就会在行偏转线圈的两端感应出很高的行逆程反峰脉冲电压；如果集电极电流过大，行输出管的管耗将显著增大。
高清大屏幕CRT行管损坏原因与分析
高清大屏幕CRT行管损坏原因与分析一：所换行管的型号和参数不对。
高清电视行管功率大，频率高，最好用同型号的行管代换。
有的行管发射结没有并联电阻，如果采用普通行管，发射结并联电阻的阻值比较小，会造成基极驱动电流减小而造成行激励不足，行电流过大，而再次损坏。
如果原行推动变压器次级并联有缓冲电阻的，可将该电阻的阻值增大，甚至拿掉，如果行管基极串联有负反馈电阻或是基极有限流电阻的，可减小该电阻阻值。
再次测量行电流，如果行电流减小就适当改变一下这两个电阻的阻值。
二：行激励不足。
如果行激励不足，行管不能迅速截止和饱和，导致行管内阻变大，将造成行输出电路功耗增加，使行输出管发热，一旦超过极限值，将损坏, 行管的基极的限流电阻一般为0.1欧姆，与发射极串联，再与行激励变压器并联，若是阻值增加可能测不出来，。
我维修部维修几十台高清CRT大屏幕电视，都是此电阻增大到3欧姆以上，而导致开机几分钟后就坏行管，且其损坏行管的比例较大。
三：行逆程电压过高在行逆程期间，偏转线圈会对逆程电容充电，逆程电容变小，会造成充电电压升高，反峰脉冲电压升高，一旦超过行管的耐压值，就会出现屡烧行管的现象。
对逆程电容最好用替换法。
四：行偏转线圈或行输出变压器局部短路造成负载过重行偏转线圈或行输出变压器绝缘性能下降，产生局部短路、行输出逆程电容漏电，如果保护电路性能不完善，则会引起行管过流损坏。
五：电源电压升高电源电压升高会导致行逆程电压升高，现在的高清彩电电源一般都是模块化的，电源设计比较合理，保护功能完善，不像以前的电源电路，故障相对比较少。
六：其他损坏行管的原因，阻尼二极管开路，高压打火，晶体管内部跳火，行信号反馈电路有故障，更换后的行管质量差，也会造成行管再次击穿。
下面是海信高清CRT行管损坏原因汇总来自一线维修人员登门维修实例汇总：1。
海信HDP3406D行管损坏多数是由于解码板上TDA9332H 的20脚和21脚外接的12MHZ晶振不良所致。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1.海信HDP3406D行管损坏多数是由于解码板上TDA9332H 的20脚和21脚外接的12MHZ
晶振不良所致。
2.海信HDP2907M行管坏，上下阻尼管也连带击穿，换后左右枕形失真，行管发热快。查
枕校管正常，进总线调数据无效，更换TDA9332H后一般故障都可排除。
3.海信的HDP系列开机烧行管，很多都是行激励三极管C2383性能不良。更换同型号管子
也不能排除故障，在损坏行管的前期，可以看到光栅拉丝。需要更换D669三极管或C3807
即可排除故障。
4. 高清行管损坏原因;最常见也是故障率较高的是行逆程脉冲取样电容[并非是逆程电容]漏
电,烧焦,开裂所至.
型号多为;2KV/471-681蓝色瓷片.位号一般为C411.
先期现象;图象有拉丝或行不同步,图象右侧有不规则阴影.
5. TDF2988开机及烧行管的,一般是数字盒里的12M晶振坏,还有就是逆程电容坏
高清电视机激励不足烧行管的电视机,判断为行推动管坏(包括性能不良)的,用原来的行推动
管C2383是可以的只不过不能用市场上购买的,必须用海信公司提供的,市场上的C2383的放
大倍数基本不够,这个要引起注意.
另外海信高清电视机损坏行管还有一个比较普遍的现象就是,逆程脉冲电容为681P/2KV的,
打火损坏的也较多(海信的高清电视机的逆程脉冲一般都是从行管的集电极对地用电容分压
的方式取得的)
6. 高清电视烧行管,部分维修人员在代换推动管的时候,用普通的C4544,C2482之类来代换,
会出现行管不定期的损坏,所以,高清电视的推动管是不能用普通的代换的,只能用原型号,一
般现在用的比较多的是C2383.
7. 在行推动管之前加有一级推挽放大的部分海信高清电视，易出现不定期烧行管故障，原
因是原机所用的推挽放大管V404（2SC1815）、V405（2SA1015）功率偏小，维修时要将这
两只管直接换新或用功率稍大的2SC1943和2SA966进行更换，并同时把耦合电容C429
（10uF/16V）、行推动管V402（2SC2235）一起换掉，V402可选用常见的中功率管2SC3807
直接代换.
若更换原型号建议使用厂家提供的C2383或C2235。机器工作时这两只管子的温度较高，
加上距离发热量很大的行推动供电电阻R417太近，所以很容易造成引脚虚焊，说到底这还
是因为管子的功率偏小，维修过此类故障的人员都可以看到管脚部位线路板已有明显发黄现
象。
8. 高清电视烧行管,部分维修人员在代换推动管的时候,用普通的C4544,C2482之类来代换,
会出现行管不定期的损坏,在代换时应慎重考虑。
9. 海信29寸胶片DP2906G经常会烧行管也有行推动至行管基极电阻阻值由0.68欧增大至
2.5欧或以上所致。这款机芯的电阻阻值不能大于1欧大于1欧就烧行管]
10. 海信HDP2977,MST高清电视机:
电视现像是工作5分钟出现行不工作,1秒钟后又工作,又过1秒又不工作,电源138V正常行
推动电压时有时无.直接换新行推动管前面的V404,V405两个三极管A1015,C1815后,电视机
一般都能工作正
转帖：http://www.jdwx.info/thread-101965-1-1.html [家电维修论坛](Www.Jdwx.Info)
