ACE250金属探测器最新版
1
ACE250地下金属探测器
中文说明书
2
GARRETT ACE250应用先进技术制作，选用优质元器件，采用
智能操作系统和高强度ABC材料封装，重量轻、寿命长。它具有探测度广、
定位准确、感应性强、操作简易、外观新颖等特点
全自动识别任何一种金属 – 这种金属探测器可以识别任何一种金属，除非你
选择了你不需要探测的金属。
LCD – 带背光功能的LCD，蓝底白字清晰醒目。
目标: 当发现目标可以直接显示在LCD上.
3
自定义被搜索金属 – 可以选择任何你想要检测或不要检测的金属物.
被搜索金属独立声音确定 – 在不看LCD或任何不能依靠LCD的情况下，仍
然可以依靠不同的音调来辨别被搜索金属物。
没有外部连接线 – 连接线隐藏在金属探测器内部。内制的小型五芯金属螺纹
型连接器，结实而耐用，彻底杜绝连接器脱落及插片损坏
耳机 – 可以使用耳机。
声音控制 – 声音大小控制，外部扬声器和耳机自动切换。
电池电量显示 – 电池电量在LCD上显示。
防水搜索盘 – 可以防止溅水。
可以自由调节金属探测器高度 – 可以因人而易的调节金属探测器高度，使得
使用者更方便和舒服。
手托 – 手托上的尼龙带，可以使使用者更舒适和操作金属探测器
电源 – 采用6节 5号1.5V碱性电池。大大增强工作时间。
使用方法：
1、取出主机，打开滑盖就是印刷有（ACE字体的滑盖），小心取出 电池
盒，正反面 装入6节5号1.5V碱性电池，在将电池盒装回位置
2、取出探盘，拉出隐藏在金属探测器内部连接线对准位置和主机连接好固定，
扭紧螺丝 固定，注意不要松动
3、将盘对准空中打开电源POWER蓝色背光亮起，符号都显示在LCD屏上
4
4、按下SET LCD面板上SENS会闪动按上下箭头标按钮，SENS灵敏度会
发生变化，格数满格代表最强，反之越弱
5、再次按下SET IRON类金属物标示闪动，当你需要或者不需要探测此类
金属物时，只需要按下MODE按钮模式来选择需要还是不需要
6、按上下箭头标，光标跳动来选择探测的金属类别AL GOLD 再按下MODE
来选择需要还是不需要探测此类金属
7、按上下箭头标光标跳动来选择探测的金属大小&10 &25 &1 &50 等光标
跳动在按MODE来选择相对应大小需求
8、在按SET光标跳动VOLUME按上下箭头来选择声音大小
9、调整完后只需要按ENTER键来保存更改的调试就可以
10、将探盘对准地平面进行Z字形探测，当遇到金属物时就会发出蜂鸣声音，
只需要看LCD对应的金属标跳动就能区分金属类别
11、当电池电量不够时，BATT电池标跳动，代表电量不足，需要及时更换
电池
5
调节示意图：
维修及保养：
（1） 如果仪器工作不正常，可能是电池的电力不足了，先换上电池试一试；
（2） 按照电池盒内正负极安放电池，如果长期停机应取出电池，避免电池在盒内腐化；
（3） 探头不能放在火炉旁或其它高温环境中。
另外还应注意：
⑴.仪器主机及探盘防震不强，应避免硬物碰撞；
⑵.不能在仪器的任何地方使用润滑油；
⑶.小心使用，不要让尖锐的金属物刮碰损坏探盘。
6
GARRETT ACE250金属探测特性简介及使用方法
最大探测深度五米左右，是按产品的企业标准用一块60公分*60公分*0.5公分的铝板埋入
干燥泥土之中实测的结果！
GARRETT ACE250应用先进技术制作，选用优质元器件，采用智能操作系统和高强度ABC
材料封装，重量轻、寿命长。它具有探测度广、定位准确、感应性强、操作简易、外观新
颖等特点
全自动识别任何一种金属 – 这种金属探测器可以识别任何一种金属，除非你选择了你不需
要探测的金属。
LCD – 带背光功能的LCD，蓝底白字清晰醒目。
目标: 当发现目标可以直接显示在LCD上.
自定义被搜索金属 – 可以选择任何你想要检测或不要检测的金属物.
被搜索金属独立声音确定 – 在不看LCD或任何不能依靠LCD的情况下，仍然可以依靠不
同的音调来辨别被搜索金属物。
没有外部连接线 – 连接线隐藏在金属探测器内部。内制的小型五芯金属螺纹型连接器，结
实而耐用，彻底杜绝连接器脱落及插片损坏
声音控制 – 声音大小控制，外部扬声器和耳机自动切换。
电池电量显示 – 电池电量在LCD上显示。
防水搜索盘 – 可以防止溅水。
可以自由调节金属探测器高度 – 可以因人而易的调节金属探测器高度，使得使用者
更方便和舒服。
手托 – 手托上的尼龙带，可以使使用者更舒适和操作金属探测器
电源 – 采用6节 5号1.5V碱性电池。大大增强工作时间。
盗墓金属探测仪品牌排行榜
盗墓金属探测仪品牌排行榜一、2014年全球盗墓金属探测仪品牌排行榜1、美国Fisher顶级盗墓金属探测仪2、美国Teknetics高端盗墓金属探测仪3、Garrtt盖瑞特盗墓金属探测仪4、德国OKM盗墓金属探测仪5、White盗墓金属探测仪6、希腊天狼星盗墓金属探测仪7、土耳其Nokta盗墓金属探测仪8、MP盗墓金属探测仪9、觅宝盗墓金属探测仪10、日本犬神二、2014全球3000元以下低级盗墓金属探测仪总销量排行榜1、德克萨神号盗墓金属探测仪2、希玛盗墓金属探测仪3、日本犬神盗墓金属探测仪4、探宝王盗墓金属探测仪5、搜山犬盗墓金属探测仪三、2014年全球5000元以下中级盗墓金属探测仪总销量排行榜1、美国Teknetics泰尼克斯盗墓金属探测仪2、日本犬神盗墓金属探测仪3、德国OKM盗墓金属探测仪4、美国MP盗墓金属探测仪四、2014年全球8000元以下中高级盗墓金属探测仪总销量排行榜1、美国Fisher盗墓金属探测仪2、美国Teknetics盗墓金属探测仪3、Grrtt盗墓金属探测仪4、德国OKM盗墓金属探测仪五、2014年全美万元级别高级盗墓金属探测仪总销量排行榜1、美国Fisher盗墓金属探测仪2、美国Teknetics盗墓金属探测仪3、美国Garrtt盗墓金属探测仪六、2014年全球万元以上顶级盗墓金属探测仪产品总销量排行榜1、美国Fisher费舍尔盗墓金属探测仪2、德国OKM盗墓金属探测仪3、美国Garrtt盗墓金属探测仪从榜单中不难看出，美国Fisher盗墓金属探测仪基本位于前一、二名。
在低端盗墓金属探测仪中，德克萨神号首战胜出。
美国Fisher费舍尔获得销量第一。
而美国Teknetics泰尼克斯在这次榜单中也表现不佳，在全球排名在第二的位置，一直紧追Fisher费舍尔。
根据2014年，美国最大财经金融报纸《华尔街日报》报道：美国Teknetics泰尼克斯品牌在中高端产品中表现不俗，其中性价比最高的一款是delta多功能盗墓金属探测仪，尤其适合组队探宝、户外娱乐的等，是中级、初级探宝爱好者的首选。
斯菲尔PD194Z-ACE 3CE 9CE ACY 9CY 9CYP电能质量监测仪用户手册说明书
电能质量监测仪用户手册本手册适用于以下型号的产品PD194Z-ACE/3CE/9CE/ACY/9CY/9CYPPD194Z-ACYX/9CYX/9CYXP电能质量监测仪用户手册感谢您选择江苏斯菲尔电气股份有限公司研发的智能仪表，为了方便您安全、正确、高效的使用本装置，请仔细阅读本说明书并在使用时务必注意以下几点。
注意CAUTION：◆该装置必须由专业人员进行安装与检修；◆在对该装置进行任何内部或外部操作前必须隔离输入信号和电源；◆始终使用合适的电压检测装置来确定仪表各部位有无电压；◆提供给该装置的电参数需在额定范围内。
下述情况会导致装置损坏或装置工作的异常：◆辅助电源电压超范围；◆配电系统频率超范围；◆电流或电压输入极性不正确；◆带电拔插通信插头；◆未按要求连接端子连线。
本手册可以在本公司的主页上下载到最新版本，同时也提供一些相应的测试软件下载。
如果您需要备份纸质用户手册可以向本公司的技术服务部门申请。
（具体公司网址、联系电话等见封底）目录一、产品简介 (1)1.1引用标准 (1)1.2产品概述 (1)1.3功能概述 (2)二、技术参数 (5)三、安装与接线 (7)3.1仪表尺寸 (7)3.2安装方式 (8)3.3接线端子功能说明 (8)3.4输入信号线连接 (10)四、显示与设置 (11)4.1面板说明 (11)4.2菜单介绍与操作 (11)4.3设置操作方法 (26)五、功能模块 (31)5.1通信 (31)5.2电能脉冲输出 (44)5.3开关量输入 (44)5.4继电器输出 (45)5.5事件记录 (47)六、常见问题及解决办法 (52)6.1关于通信 (52)6.2关于U I P Q等测量不准确 (52)6.3关于电能走字不准确 (52)6.4仪表不亮 (53)6.5仪表不响应任何操作 (53)6.6其它异常情况 (53)一、产品简介1.1引用标准引用国家标准GB/T17215.322-2008静止式有功电能表(0.2S级和0.5S级)GB/T17215.323-2008静止式无功电能表(2级和3级)GB/T17626-2006电磁兼容试验和测量技术相应国际标准IEC62053-22:2003电量测量设备(交流)-特殊要求-第22部分:静态电度表(0.2S和0.5S)IEC62053-23:2003电量测量设备(交流)-特殊要求-第23部分:静态无功表(2级和3级)IEC61010-1:2001测量、控制以及实验室用电气设备的安全要求-第1部分:一般要求IEC61000-2-11电磁兼容性(EMC)-第2-11部分IEC60068-2-30环境测试-第2-30部分1.2产品概述电能质量监测仪可测量各种常用电力参数、有无功电能、分相电能、复费率电能、谐波含量等，具备SOE事件记录、电压骤升骤降记录、故障录波、手动录波、历史数据记录、过压欠压、过流欠流、过载欠载事件记录等功能，并具有数字通信、继电器输出、开关量输入、电能脉冲输出扩展功能。
(技术规范标准)上海市地方标准重点单位重要部位安全技术防范系统
目录一上海市质量技术监督局发布上海市地方标准《重点单位重要部位安全技术防范系统要求第1部分：展览会场馆》 (2)二上海市质量技术监督局发布上海市地方标准《重点单位重要部位安全技术防范系统要求第2部分：剧毒化学品、放射性同位素集中存放场所》 (11)三上海市质量技术监督局发布上海市地方标准《重点单位重要部位安全技术防范系统要求第3部分：金融营业场所》 (19)四上海市质量技术监督局发布上海市地方标准《重点单位重要部位安全技术防范系统要求第4部分：公共供水》 (28)五上海市质量技术监督局发布上海市地方标准《重点单位重要部位安全技术防范系统要求第5部分：电力系统》 (36)六上海市质量技术监督局发布上海市地方标准《重点单位重要部位安全技术防范系统要求第6部分：学校、幼儿园》 (45)七上海市质量技术监督局发布上海市地方标准《重点单位重要部位安全技术防范系统要求第7部分：城市轨道交通》 (51)八上海市质量技术监督局发布上海市地方标准《重点单位重要部位安全技术防范系统要求第8部分：旅馆、商务办公楼 (62)九上海市质量技术监督局发布上海市地方标准《重点单位重要部位安全技术防范系统要求第9部分：零售商业》 (69)十上海市质量技术监督局发布上海市地方标准《重点单位重要部位安全技术防范系统要求第10部分：党政机关》 (79)十一上海市质量技术监督局发布上海市地方标准《重点单位重要部位安全技术防范系统要求第11部分：医院》 (85)十二上海市质量技术监督局发布上海市地方标准《重点单位重要部位安全技术防范系统要求第12部分：通信单位》 (93)十三上海市质量技术监督局发布上海市地方标准《重点单位重要部位安全技术防范系统要求第13部分：枪支弹药生产、经销、存放、射击场所》 (99)十四上海市质量技术监督局发布上海市地方标准《重点单位重要部位安全技术防范系统要求第14部分：燃气系统》 (106)十五上海市质量技术监督局发布上海市地方标准《重点单位重要部位安全技术防范系统要求第15部分：公交车站及公交专用停车场(库)》 (112)一上海市质量技术监督局发布上海市地方标准《重点单位重要部位安全技术防范系统要求第1部分：展览会场馆》1 范围本标准规定了展览会场馆（以下简称展馆）安全技术防范系统的安全技术防范分类、系统设计、施工、检验、验收和维护。
电缆敷设方式与代号
电缆敷设方式与代号线管的代号及敷设方式一、线管的代号SC：焊接钢管TC：电线管PC：硬质塑料管CT：电缆桥架CP：金属软管SR：钢线槽RC：水煤气管二、导线敷设部位：SR：沿钢索敷设CLE：沿柱或跨柱敷设WE：沿墙面敷设CE：沿天棚面或顶棚面敷设ACE：在能进入的吊顶在敷设BC:暗敷设在梁内CLC：暗敷设在柱子内WC：暗敷设在墙内FC：预埋在地面内CC：暗敷设在顶板内根据中国建筑标准设计研究所出版的《建筑电气工程设计常用图形和文字符号》00DX001 73页规定：线路敷设方式标注：穿焊接钢管敷设：SC穿电线管敷设：MT穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC电缆桥架敷设：CT金属线槽敷设：MR塑料线槽敷设：PR用钢索敷设：M穿聚氯乙烯塑料波纹电线管敷设：KPC穿金属软管敷设：CP直接埋设：DB电缆沟敷设：TC混凝土排管敷设：CE导线敷设部位的标注沿或跨梁（屋架）敷设：AB暗敷在梁内：BC沿或跨柱敷设：AC暗敷设在柱内：CLC沿墙面敷设：WS暗敷设在墙内：WC沿天棚或顶板面敷设：CE暗敷设在屋面或顶板内：CC吊顶内敷设：SCE地板或地面下敷设：F另外，JDG--紧定式电线管，KBG--扣压式电线管一，导线穿管表示MT-电线管PC-PVC塑料硬管FPC-阻燃塑料硬管CT-桥架MR-金属线槽M-钢索CP-金属软管PR-塑料线槽RC-镀锌钢管二，导线敷设方式的表示DB-直埋TC-电缆沟BC-暗敷在梁内CLC-暗敷在柱内WC-暗敷在墙内CE-沿天棚顶敷设CC-暗敷在天棚顶内SCE-吊顶内敷设F-地板及地坪下SR-沿钢索BE-沿屋架，梁WE-沿墙明敷三，灯具安装方式的表示CS-链吊DS-管吊W-墙壁安装C-吸顶R-嵌入S-支架CL-柱上穿焊接钢管敷设：SC穿电线管敷设：MT穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC电缆桥架敷设：CT金属线槽敷设：MR塑料线槽敷设：PR用钢索敷设：M穿聚氯乙烯塑料波纹电线管敷设：KPC穿金属软管敷设：CP直接埋设：DB电缆沟敷设：TC导线敷设部位的标注沿或跨梁（屋架）敷设：AB暗敷在梁内：BC沿或跨柱敷设：AC暗敷设在柱内：CLC沿墙面敷设：WS暗敷设在墙内：WC沿天棚或顶板面敷设：CE暗敷设在屋面或顶板内：CC吊顶内敷设：SCE地板或地面下敷设：FC电缆电线穿管，先计算要穿的导线总截面积（电线、电缆的外径的平方x0.7854x电线根数）计算结果应小于或等于管·子截面的40％。
GSM-19T 质子磁力仪操作手册说明书
1 前言 GSM-19T 普通/梯度质子磁力仪最大程度实现了轻便、便携的设计理念，可作为移动或基站观测，主要应用于相关地质、考古等领域的地球物理勘探，或用于地震、火山活动研究和长期地磁台观测站。
GSM-19T 属于测量地球磁场的第二代磁力仪，其灵敏度<0.1nT,分辨率可达0.01 nT（即测量结果中小数点后面显示两位有效数字，在仪器工作范围内绝对精度可达0.2nT。
GSM-19T 采用微处理器控制，存储量大，可扩至32M。
可以实现基站与移动观测站同步，自动进行日便改正。
数据采集结果可通过RS-232-C 串行口将数据连续输出到计算机或其他存储设备。
可以在线快速传输。
同时观测两个磁场值的梯度测量通过精确控制测量间隔，可获得高质量梯度值而且与地磁日变无关。
装备附带超低频（VLF）传感器可作为超低频（VLF）质子/梯度磁力仪使用。
图1: 质子旋进传感器、传感器棒和控制台北京欧华联科技有限责任公司图2: 控制台和两个传感器 Gradiometer 配置，传感器连接见图1，第二个传感器需要额外的传感器棒该仪器部分特点介绍如下：2 基本原理·微处理器控制，存储量大（可扩展到32 Mbytes）。
·可以实现基站与移动观测站同步并自动进行日变改正。
·采集的数据与计算机之间的数据读取采用RS-232-C 串行口。
·在线实时传输（RTT）和快速的转换运算。
·梯度模式通过严格控制采样间隔并同时观测两个磁场值，从而获得高质量梯度值且结果不受日变影响。
配合VLF（超低频）传感器可兼容磁力和梯度仪的VLF 测量。
GMS-19T 系列磁力仪包括几个不同的类型，各自有不同的特征和功能选项。
而且不同的类型和选项可广泛运用于不同的行业和其它结果结合使用。
这个手册的目的是介绍主要的仪器类型、特征和操作选项。
希望这个操作手册可助您透彻理解并实现熟练操作。
如果您在操作过程中发现任何本手册没有描述的特点等，请及时与我们联系，我们欢迎您们的建议。

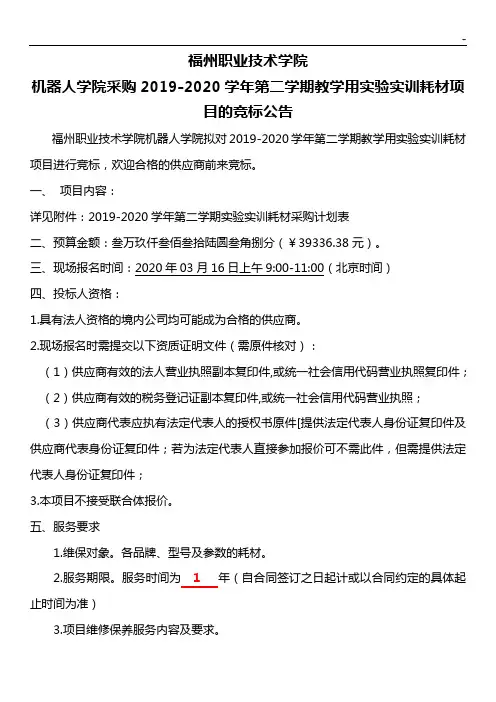

福州职业技术学院
福州职业技术学院机器人学院采购2019-2020学年第二学期教学用实验实训耗材项目的竞标公告福州职业技术学院机器人学院拟对2019-2020学年第二学期教学用实验实训耗材项目进行竞标，欢迎合格的供应商前来竞标。
一、项目内容：详见附件：2019-2020学年第二学期实验实训耗材采购计划表二、预算金额：叁万玖仟叁佰叁拾陆圆叁角捌分（￥39336.38元）。
三、现场报名时间：2020年03月16日上午9:00-11:00（北京时间）四、投标人资格：1.具有法人资格的境内公司均可能成为合格的供应商。
2.现场报名时需提交以下资质证明文件（需原件核对）：（1）供应商有效的法人营业执照副本复印件,或统一社会信用代码营业执照复印件；（2）供应商有效的税务登记证副本复印件,或统一社会信用代码营业执照；（3）供应商代表应执有法定代表人的授权书原件[提供法定代表人身份证复印件及供应商代表身份证复印件；若为法定代表人直接参加报价可不需此件，但需提供法定代表人身份证复印件；3.本项目不接受联合体报价。
五、服务要求1.维保对象。
各品牌、型号及参数的耗材。
2.服务期限。
服务时间为 1 年（自合同签订之日起计或以合同约定的具体起止时间为准）3.项目维修保养服务内容及要求。
3.1. 维修服务：各耗材必须符合采购需求，一经发现参数规格不对或质量问题，则无条件退换货。
3.1. 成交供应商提供本系所需的各种配件，并承担维修服务过程中发生的一切费用。
4.售后服务。
在接到用户电话通知后2小时内响应要求，8小时内派人到达现场予以解决问题，若48小时内无法排除故障，则应先提供同档次备用耗材供采购方使用，其中发生一切费用由中标方承担；若无法按时响应处理，用户可另行安排人员维修处理，其中一切费用从供应方账户中扣取。
对造成的损失按合同规定赔偿及负责违约责任。
六、现场报价时间：现场报价截止时间：［2020年03月16日上午10:00］（北京时间）,超过时间报价无效。
霍尼伟尔气体侦测器中文说明书
HoneywellAnalytics©2004 Honeywell Analytics Issue 1 12/2004 MIDAS-A-001目录1 目录 22 概述 53 产品概述 5 3.1 主机架 6 3.1.1 显示器模块 63.1.2 泵模块 7 3.1.3 传感器暗盒腔 73.2 安装托架底座 73.2.1 安装托架 73.2.2 终端模块 73.3 传感器盒 83.3.1 偏致传感器盒 83.4 机壳 84 默认配置 95 安装95.1 探测器的安装和定位 105.2 机械安装 115.3 样品和排气管道计算 125.4 在线过滤器 135.5 本地化探测器选购件 145.6 电气安装 155.7 电连接 17 5.8 改装主机架 185.9 安装传感器盒 196 探测器启动程序 197 总体操作 21 7.1 正常操作模式 217.1.1 重置报警、故障和维护故障 227.2 浏览模式 227.2.1 浏览模式菜单概述 237.3 设置、校准和测试模式概述 247.3.1 设置菜单概述 247.3.2 校准菜单概述‘CAL’ 267.3.3 测试菜单概述‘ tESt’ 278浏览、设置、校准和测试模式子菜单的导向的详细程序 288.1 浏览模式 288.1.1 复查软件‘SW’ 288.1.2 复查报警‘ ALm’ 298.1.3 复查故障‘ FLt’ 298.1.4 复查校准 ‘ CAL’ 298.1.5 复查日期和时间‘timE’ 298.1.6 复查探测器地址‘ nEt’ 308.1.7 复查事件标识‘ Hi St’ 308.2 设置、校准和测试模式 308.2.1 设置菜单‘ SEt’ 318.2.2 设置报警‘ ALm’ 318.2.3 设置故障‘ FLt’ 348.2.4 设置校准间距 ‘ CAL’ 348.2.5 设置日期和时间 ‘timE’ 558.2.6 设置地址‘ nEt’ 358.2.7 设置密码 ‘ PWd’ 368.3 校准菜单‘CAL’ 368.3.1 零点校准 ‘ 0CAL’ 368.3.2 间距校准‘ SPAn’ 378.3.3 流量校准‘ FLoW’ 388.3.4 mA 校准 ‘mA 4-20’ 388.4 测试菜单‘ tESt’ 398.4.1 颠簸测试 ‘ bUmP’ 398.4.2 报警/故障测试‘ Si m’ 398.4.3 禁止状态‘ I nH’ 409 常规维护 41 9.1 传感器盒的更换 419.1.1 传感器盒的安装/更换 419.2 泵的更换 43 9.3 重新组装探测器 469.4 过滤器的更换 4610 热解器模块选项 4710.1 安装热解器模块 4810.2 重新组装MIDAS® 探测器 4911 模拟输出模块 51 11.1 安装模拟模块 5111.2 重新组装MIDAS® 探测器 5212 找出故障并诊断 5313 REFLEX®ٛ5414 内置的网络服务器 5414.1 物理的网络组件 5414.2 网络设置 5414.3 运行网络浏览器 5415 典型安装拓扑 5615.1 常规安装 57 15.2 Modbus/TCP 安装 5715.3 通过以太网供电(POE) 的安装 5716 订购信息 58 16.1 MIDAS® 发送器 5816.2 MIDAS®热解器 5816.2 MIDAS® 热解器 5816.3 MIDAS® 模拟输出模块5816.4 MIDAS®插入式传感器盒（标准保修期） 5916.5 MIDAS®插入式传感器盒（延长保修期）6016.6 完整的MIDAS®气体探测器套件 6116.7 附件及备件 6117 一般规格 6218 校准及颠簸测试 6319 保证声明6720 软件菜单叙述图表 6920.1 高级6920.2 浏览模式7020.3 复查软件的信息、报警、故障及气体校准7120.4 复查日期/时间和网络7220.5 复查事件日志7320.6 设置模式7420.7 设置报警、故障及气体校准 7520.8 设置日期/时间和网络7620.9 设置密码7720.10 校准模式7820.11 校准气体零点及间距7920.12 校准——流量校准 8020.13 校准——4-20 mA 8120.14 测试模式8220.15 测试颠簸、报警/故障模拟 8320.16 测试禁止8421 联系详情 852 概述作为一个提取式气体取样系统，MIDAS气体探测器能在本地或从一个远程点提取一个样品到位于探测器机架内的传感器盒。
AR924简易操作说明书
AR924简易操作说明书为了你更快掌握本机的使用技巧，发挥本机的良好效果。
成为你探测金属的好帮手，请按以下方法操作：组装：按说明书组装图装好机，装好电池。
A.一般正常探测：1.首先将探盘离地面约10-15CM处平行放置。
2.将探测类型选择开关置于“常用探测”位置。
3.打开电池开关按到“电源开”此时LCD开始扫描，约10秒后平衡LCD右上角有“平衡”字符提示。
4.此时可以进入正常探测作业。
（探盘沿地面10-15CM平行缓慢移动测量）B.金属类型识别探测：1.首先将探盘离地面约10-15CM处平行放置（电源关闭）。
2.将探测类型选择开关拨到“金属类别”位置。
3.打开电源开关按到“电源开”.此时LCD开始扫描，约10秒后平衡OK后此时LCD右上角有“平衡”字符提示。
4.此时可以进入金属类型识别探测作业。
5.当仪器探测到金属后LCD会提示“有色金属”（金银铜锌）或“黑色金属”（铁）。
二、其它按键功能说明：1.“平衡键”：此键用于初始化平衡；使用过程中出现异常或需要重新平衡时按下此键。
此时LCD开始扫描，约10秒后平衡好后LCD右上角有“平衡”字符提示，并可进入探测状态。
2.“调节旋钮”：此旋钮用于灵敏度调节；该旋钮顺时针旋转，灵敏度增大，反之减小，可根据实际需要选择灵敏度大小，当调节该旋钮后必须重新平衡才可正常探测。
3.“背光灯键”：此键是控制LCD背光灯开启和关闭。
4.照明选择开关置于“照明灯开”位置，照明灯开启；置于“照明灯关”位置，照明灯关闭。
重要提示：1.探盘在平衡状态请勿移动。
2.探盘在平衡时要确保周围无任何金属物体。
地下金属探测器使用说明书一、介绍欢迎选用本产品。
本产品采用最新电子技术，内设地平衡线路，它的地平衡模式能除一切“矿化反应”给探测带来的的影响，而识别模式能区分被探测到的是有色金属还是黑色金属，大大提高了有效探测的深度及准确率，具有探测深度大，定位准确、分辨率强、操作简单方便的特点。
Minelab觅宝公司水下探测器神剑2号安装手册说明书
金属探测是一项深受全球各国人民喜欢的一项有兴趣的、有意义的活动。
使用前，认真阅读使用说明，对该探测器产品有一个全面的了解，您就能加入探测黄金和珍宝的行列！神剑2是一款水路两栖探测产品，在陆地海滩和水下探测性能俱佳。
其探测深度和识别的准确度毋容置疑，最大深度可达到66m (200ft)。
Minelab觅宝公司的BBS宽带谱专有技术赋予了这款探测器独有的特色，能同时以17种频率进行传输，满足您对探测深度、灵敏度以及准确度的需要。
虽然极具领先探测行业的性能，但是这款探测器很容易操作，所有设置，几乎不用调整，就可以直接应用于探测。
同时，无须手动进行地面平衡调整，探测器就能发挥其最佳性能。
神剑2号配置了轻质细长型探测线圈(10”作为标准配置)，能有效降低您探测时的疲劳，可充电镍氢电池NiMH 能为您提供超长的探测时间，能发出荧光的线圈护盘让您即使在光线较暗的或者在水下探测时也一目了然。
如果您对觅宝公司的神剑2或其他任何款产品有疑问或意见，欢迎您随时直接与我们联系，或者通过在您当地的Minelab觅宝公司授权经销商联系,或者给我们写信。
Minelab觅宝公司祝您踏上成功的探测之旅！Minelab觅宝电子专有技术有限公司南澳大利亚 阿德莱德市电话：+61 (0) 8 8238 0888传真：+61 (0) 8 8238 0890电子邮件：*******************.auMinelab觅宝国际有限公司爱尔兰 科克市电话：+353 (0)23 885 2101传真：+353 (0)23 885 2106电子邮件：******************Minelab觅宝美洲有限公司美国 伊利诺伊州电话：+1 702 891 8809传真：+1 702 891 8810电子邮件：*******************欲了解更多产品信息和探测技巧，Minelab觅宝公司永远关注广大用户提出的宝贵意见。
如果您对觅宝公司的神剑或其他任何款产品有疑问或意见，欢迎您随时直接与我们联系，或者通过在您当地的Minelab觅宝公司授权经销商联系,或者给我们写信。

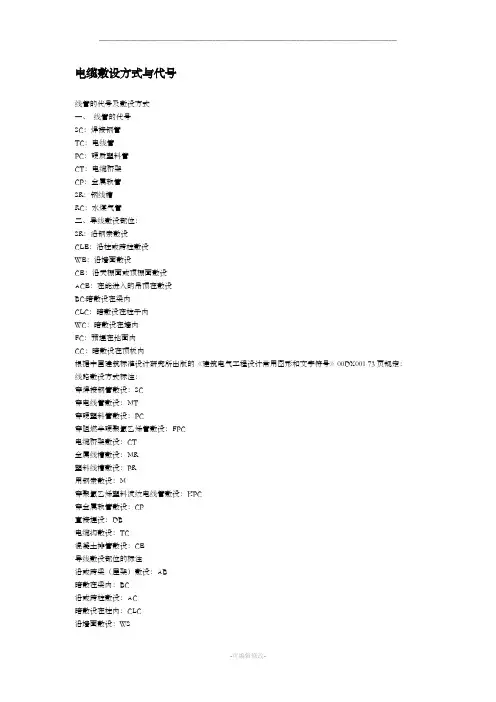

电缆敷设方式与代号
电缆敷设方式与代号线管的代号及敷设方式一、线管的代号SC：焊接钢管TC：电线管PC：硬质塑料管CT：电缆桥架CP：金属软管SR：钢线槽RC：水煤气管二、导线敷设部位：SR：沿钢索敷设CLE：沿柱或跨柱敷设WE：沿墙面敷设CE：沿天棚面或顶棚面敷设ACE：在能进入的吊顶在敷设BC:暗敷设在梁内CLC：暗敷设在柱子内WC：暗敷设在墙内FC：预埋在地面内CC：暗敷设在顶板内根据中国建筑标准设计研究所出版的建筑电气工程设计常用图形和文字符号00DX00173页规定：线路敷设方式标注：穿焊接钢管敷设：SC穿电线管敷设：MT穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC电缆桥架敷设：CT金属线槽敷设：MR塑料线槽敷设：PR用钢索敷设：M穿聚氯乙烯塑料波纹电线管敷设：KPC穿金属软管敷设：CP直接埋设：DB电缆沟敷设：TC混凝土排管敷设：CE导线敷设部位的标注沿或跨梁屋架敷设：AB暗敷在梁内：BC沿或跨柱敷设：AC暗敷设在柱内：CLC沿墙面敷设：WS暗敷设在墙内：WC沿天棚或顶板面敷设：CE暗敷设在屋面或顶板内：CC吊顶内敷设：SCE地板或地面下敷设：F另外,JDG--紧定式电线管,KBG--扣压式电线管一,导线穿管表示MT-电线管PC-PVC塑料硬管FPC-阻燃塑料硬管CT-桥架MR-金属线槽M-钢索CP-金属软管PR-塑料线槽RC-镀锌钢管二,导线敷设方式的表示DB-直埋TC-电缆沟BC-暗敷在梁内CLC-暗敷在柱内WC-暗敷在墙内CE-沿天棚顶敷设CC-暗敷在天棚顶内SCE-吊顶内敷设F-地板及地坪下SR-沿钢索BE-沿屋架,梁WE-沿墙明敷三,灯具安装方式的表示CS-链吊DS-管吊W-墙壁安装C-吸顶R-嵌入S-支架CL-柱上穿焊接钢管敷设：SC穿电线管敷设：MT穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC电缆桥架敷设：CT金属线槽敷设：MR塑料线槽敷设：PR用钢索敷设：M穿聚氯乙烯塑料波纹电线管敷设：KPC 穿金属软管敷设：CP直接埋设：DB电缆沟敷设：TC导线敷设部位的标注沿或跨梁屋架敷设：AB暗敷在梁内：BC沿或跨柱敷设：AC暗敷设在柱内：CLC沿墙面敷设：WS暗敷设在墙内：WC沿天棚或顶板面敷设：CE暗敷设在屋面或顶板内：CC吊顶内敷设：SCE地板或地面下敷设：FC电缆电线穿管,先计算要穿的导线总截面积电线、电缆的外径的平方电线根数计算结果应小于或等于管·子截面的40％;一般电气设计都在电气说明书上一穿管表供参考;其它电工书或电线电缆产品介绍的册子也有表供查阅;还有先算导线的总截面积,然后留出约1/3的余量,例如：平方毫米的导线,用1平方毫米管内径的穿管;在什么情况下,应将电缆加上穿管保护管子直径怎样选择答：在下列地点要管：①、电缆引入引出建筑物,隧道处,楼板及主要墙壁；②、引出地面两米高,地下250mm 深；③、电缆与地下管道交叉或接近时距离不合规定者；④、电缆与道路,电车轨道和铁路交叉时；⑤、厂区可能受到机械损伤及行人易接近的地点;选择管径时,内径要比外径大50％;线路敷设方式代号PVC——用阻燃塑料管敷设DGL——用电工钢管敷设VXG——用塑制线槽敷设GXG——用金属线槽敷设KRG——用可挠型塑制管敷设⑦线路明敷部位代号LM—沿屋架或屋架下弦敷设ZM——沿柱敷设QM——沿墙敷设PL——沿天棚敷设③线路暗敷部位代号LA——暗设在梁内ZA—暗设在柱内QA—暗设在墙内PA——暗设在屋面内或顶棚内DA——暗设在地面或地板内PNA—暗设在不能进入的吊顶内④照明灯具安装方式代号D——吸顶式L——链吊式G———管吊式B——壁装式R———嵌入式BR———墙壁内安装4设备标注方法’⑦配电线路的标注方法a——bc×de——f其中：a--回路编号b--导线型号c--导线根数d--导线截面e--敷设方式及穿管管径f--敷设部位表示2根导线表示3根导线表示n根导线⑦照明灯具标注方法一般标注方法：电缆的敷设：工序：材料一运输、保管—电缆管敷设及电缆桥架安装—电缆安装前的绝缘电阻测试—电缆敷设;1、电缆敷设前应检查桥架的齐全和油漆的完整,电缆型号、电压、规格应符合设计,并有产品合格证;2、电缆敷设时,在其终端与电缆桥架或电缆沟内应留有备用长度;3、电缆在桥架上垂直敷设时,电力电缆首末端及转弯、接头两端应作固定;4、塑料绝缘电缆的弯曲半径不小于电缆外径的10倍;5、电缆敷设时,电缆应从盘的上端引出,应避免电缆在支架上及地面磨擦拖拉,电缆表面不得有机械损伤;6、电缆敷设时不宜交叉,电缆应排列整齐,电缆终端头、电缆连接处、电缆井的两端应装设标志牌、标志牌应注明线路编号当设计无编号时,则应标明型号、规格及起讫地点,牌子字迹应清晰,不易脱落;标志牌规格宜统一,应能防腐,挂装牢固;7、电缆进入电缆沟、建筑物、盘柜以及穿入管子时,出入口应封闭,管口应密封;8、电缆终端头与电缆接头制作前应作好检查,保证相位正确,采用绝缘材料应符合要求;3、配线工程工序：配管—管内穿线1本工程均为暗配管线,暗敷于装修可燃材料顶棚内、明敷于潮湿场所或埋地敷设的线路应采用金属管布线,明敷或暗敷于干燥场所的线路可采用PVC电线管;穿金属管的交流线路,不同回路、不应同管敷设,同一回路不应分管敷设;金属管明敷时的固定点间距,以及和其它管道同侧敷设和交叉时的净距,均应符合施工规范及设计要求;管线线路较长时,宜适当加装接线盒,直线部分不超过30m,一个弯不超过20m,二个弯不超过15m,三个弯不超过8m;金属管敷设完后,应对根数、管径、起始点进行检查,对遗漏者及不符合图纸和现行施工规范要求的应进行修补;2管内穿线宜在建筑物的抹灰及地面工程结束后进行;在穿线之前,应将管中的积水及杂物清除干净;导线在管内不得有接头和扭结,其接头应在接线盒内连接;3导线穿入钢管后,在导线出管口处,应装护口保护导线,在不进入盒箱内的垂直管口,穿入导线后,应将管口作密封处建筑电气工程设计常用图形和文字符号YJV22--416代表聚乙烯绝缘聚氯乙烯护套的电缆,22代表铠装即在四条线的外面有一层铁皮包裹,一共4芯,截面积为16平方毫米;YJV-3X4-SC25-HDPE50；YJV：交联聚乙烯电缆,34：三根四平方的;SC25：电缆穿25的焊接钢管敷设,HDPE50是指50的波纹管敷设BV-5×16SC32：导线型号为铜芯塑料绝缘线,5根16mm2,穿焊接钢管敷设;BV-2×：导线型号为铜芯塑料绝缘线,2根2.5mm2;WC/FC指5平方的VV规格电缆穿32的焊接钢管沿墙或地面暗敷设;FPC15-WC：穿阻燃半硬聚氯乙烯管敷设;WP1-BV3×50＋1×35CTCE表示：1号动力线路,导线型号为铜芯塑料绝缘,3根50mm2、1根35mm2,沿顶板面用电缆桥架敷设;WL2-BV3×SC15WC表示：2号照明线路、3根2.5mm2铜芯塑料绝缘导线穿钢管沿墙暗敷;ZR-BV阻燃型铜芯聚氯乙烯绝缘电线;NH-B-YJV铜芯交联聚乙烯绝缘聚氯乙烯护套B类成束阻燃型耐火电力电缆;TMY-3808+1606：808表示ABC三相为808的铜排606为零排;TMY是硬铜母铜排母线的意思;RVS：铜芯pvc护套双绞线,通常用于公共广播系统/背景音乐系统布线,消防系统布线;RVV：铜芯pvc内护pv外护平行护套线,通常用于弱电电源供电等;BV,BV电线,全称是铜芯聚氯乙烯绝缘电线;因为分类和用途是用来分布电流用的,属于布电线类,用字母B表示；绝缘材料为聚氯乙烯,用字母V表示,因而得;开关器件符号说明：TIMS-125/80/43002其中4表示四级；300：热磁脱扣器；2：电机保护用;DZ47-60/3P-25：小型断路器,型号DZ47-60,三相25A;C65N-16A：2P是指适使用C65小规格的断路器,最大分断电流为6000A,额定电流为16A,2P指双极的,VE-30mA 指漏电保护电流为30mAC65N-C16/3P：C65指断路器型号,N表示分断电流为6000A,C16表示保护照明线路用,容量为16A,3P表示3极JDZ10-66000/1电压互感器：J电压互感器Voltagetransformer；D单相Singlephase；Z浇注式Castingtype；10设计序号DesignNumber；6电压等级kVVoltageclasskV；6000/100额定电压比；1准确等级电度表型号DD28；DD10；DD862;第一个字母D代表电度表；第二个字母T代表三相单相为D；后面的数字是各生产厂商定的;DD－单相,如DD862DT－三相四线,如DT862DS－三相三线,如DS862F－复费率,如DDSF855Y－预付费,如DDSY855S－电子式,如DDS855敷设方式和敷设部位敷设方式：SC:穿焊接钢管敷设；CT:用电缆桥架敷设;敷设部位：WE：沿墙面敷设；WC：暗敷设在墙内；FC：暗敷设在地面或地板内；CC：暗敷设在屋面或顶板内；BMG1是负荷开关,SB是塑壳断路器,BM7是分断能力10KA的微断;IP防护等级：IP40：4接触电气设备保护和外来物保护等级——防护1.0mm直径和更大的固体外来体探测器球体直径为1.0mm,不应完全进入;0电气设备防水保护等级——无防护IP30：3接触电气设备保护和外来物保护等级——防护2.5mm直径和更大的固体外来体探测器球体直径为2.5mm,不应完全进入;0电气设备防水保护等级——无防护IP20：2第一个数字——防护12.5mm直径和更大的固体外来体探测器球体直径为12.5mm,不应完全进入;0第二个数字——无防护;IP54：5第一个数字——防护灰尘,不可能完全阻止灰尘进入,但灰尘进入的数量不会对设备造成伤害;4第二个数字——防护喷水,从每个方向对准柜体的喷水都不应引起损害;术语说明色别应为L1相黄色,L2相绿色,L3相红色;回路：.电流通过器件或其他介质后流回电源的通路;通常指闭合电路;通路：能构成电流的流通,能形成闭合回路的路也就是电流能从电源正极流出,再从负极流进称之为通路;通路是在电路中,处处连通的电路;高压断路器：在电路正常时,用来接通或切断负荷电流；在电路发生故障时,用来切断巨大的短路电流;断路器具有可靠的灭弧装置,其灭弧能力很强;它能在负荷情况下接通和断开电路,当系统产生短路故障时,能迅速切断短路电流;它还能在保护装置的作用下自动切除短路故障;高压负荷开关：是用来在额定电压和额定电流下接通和切断高压电路的专用开关;它只允许接通和开断负荷电流,但不允许开断短路电流,即它仅能作为控制和过载保护元件,不能用作故障保护元件;它与高压熔断器配合使用时,可代替断路器;负荷开关按灭弧介质的不同,分为固体产气式、压气式和油浸式三种;前两种有明显的外露可见断口,因此还能起到隔离开关的作用;具有简单的灭弧装置,可以带负荷分,合电路的控制电器;能通断一定的负荷电流和过负荷电流,但不能断开短路电流,必须与高压熔断器串联使用,借助熔断器来切除短路电流;隔离开关：是以空气为绝缘介质,在无负荷的情况下接通或断开电路的电器;它在断开位置时形成明显可见的、足够的断开距离,把需要检修的电器与电源可靠地隔离,以保证检修工作的安全；在合闸状态时,能可靠地通过正常工作电流和短路故障电流;它在配电装置中的用量最多,通常是断路器的3～4倍;其主要用途如下：1检修与分段隔离;2倒换母线;3分、合空载电路;是一种没灭弧装置的控制电器,其主要功能是隔离电源,以保证其它电气设备的安全检修,因此不允许带负荷操作;但在一定条件下,允许接通或断开小功率电路;高压熔断器：是在电网中人为设置的一个最薄弱的元件,用以保护电器装置免遭过电流或短路电流作用而引起损坏;当过电流流过时,元件本身发热熔断,借灭弧介质的作用使电路开断,达到保护电力线路和电气设备的目的;熔断器在电压低于35kV的小容量电网中被广泛采用熔断器的价格最便宜;电流互感器：将电路中流过的大电流变换成小电流额定值为5A,供给测量仪表如电流表、电能表、功率表和继电器的电流线圈,这样就可以用小电流的仪表间接测量大电流;电流互感器通常有一个一次绕组匝数少和一个或两个二次绕组匝数多;一次绕组是串联在电路中的;一、二次绕组互相绝缘并且绕在同一个铁心之上,通过电磁感应,把一次绕组的大电流按一定比例变换成二次绕组的小电流;特别要注意：在使用中电流互感器的二次侧不允许开路;电压互感器：将高电压6、10、35kV等降为低电压一般额定值为100V,供给测量仪表电压表、电能表、功率表和继电器的电压线圈,这样就可以用低压仪表间接测量高压;电压互感器的基本结构是两个或三个互相绝缘的线圈绕在同一铁心上所组成,一次绕组匝数多,二次绕组匝数少,通过电磁感应,把高电压按一定比例变换成低电压;电压互感器的一次绕组是与高压电路并联的;特别要注意：在使用中电压互感器的二次侧不允许短路;电压互感器实质上就是一个降压变压器,原边绕组的匝数多,副边绕组的匝数少;接触器:主要的技术数据有额定电压、额定电流均指主触头、电磁线圈额定电压等;应用中一般选其额定电流应大于负载工作电流,通常负载额定电流为接触器额定电流的70％～80％;电气接线:是指电气设备在电路中相互连接的先后顺序;按照电气设备的功能及电压不同,电气接线可分为电气主接线一次接线和二次接线;1电气主接线一次接线电气一次接线泛指发、输、变、配、用电能电路的接线;2电气二次接线为保证一次电路正常、安全、经济运行而装设的控制、保护、测量、监察、指示及自动装置电路,称为副电路,也称为二次电路二次接线;变压器:变压器起着变换电压的作用,常用的10kV变电所中变压器将高压l0kV变为低压380／220V;根据冷却方式的不同,通常采用的配电变压器有油浸式变压器和干式变压器;接地系统形式ICE将系统接地分为TN,TT,IT三种形式,第一个字母说明电源对大地的关系：T——一点与大地直接连接：I——与大地隔离或一点经阻抗与大地连接：第二个字母说明电气装置外露导电部分对大地的关系:T——外露导电部分直接接地：N——外露导电部分与电源的中性点连接而接地;在TN系统中按中性线N线和保护接地线PE线的分开或合并又分为三种形式：TN-C系统——在全系统中N线和PE线是合为一根的；TN-S系统——在全系统中N线和PE线是合为两根的；TN-C-S系统——在全系统中仅前一部分通常为电源至电气装置金线总配电箱的一段线路,N线和PE线合为一根称为PEN线,此后都分为两根;重复接地：在中性点直接接地的低压系统中采用保护接零时,将零线上的一点或多点再次与大地作可靠的连接;箱式变电站=高压开关柜+变压器+低压开关柜.断路器：用来接通、分断电路,有过热、过载、短路等功能；脱扣器：断路器的辅助部件,有热脱扣、短路脱扣、电磁分励脱扣等,配合断路器达到上述功能；分励脱扣器：属于电磁脱扣部件的1种,通过外加电信号完成断路器;受控脱扣的功能;如消防状态需要切断正常供电回路,通过24VDC信号施加在断路器的分励脱扣器线圈上,使断路器分断;断路器与分励脱扣器可以是一体的,也可以是组合装配的;短路脱扣、漏电脱扣、分励脱扣都属于电磁脱扣原理;断路器=动静触点+灭弧装置+热敏元件+电磁铁+传动机构+调节整定附件+操作手柄+连接端子+外壳;电缆热稳定能力：发生短路时,短路电流流过电缆,电缆不会发生永久性、不可逆故障,因此对电缆提出最小截面的要求;电缆热稳定计算比较复杂,需要知道电网的数据,要先计算短路电流,还跟继电保护开关动作时间有关;高压电缆由供电局选择开关电器说明：1脱扣器顾名思义低压的“脱扣”,对应于高压的“保护”,主要是在故障时发出跳闸命令,使得配套的开关跳闸,防止事故扩大;类型很多参照前面,现在电子脱扣器应用的越来越广泛;2继电器二次回路中用的,可以理解为得电或失电后,位置状态会发生变化,从而控制回路的通断,或者输出节点给其他回路;3空气开关ACB-aircircuitbreak,这就要说到开关的灭弧介质,字面上理解空气开关灭弧介质就是空气对应于真空开关之类;4接触器有些场合需要频繁的投切电源,对开关的损坏太大,因为开关的触头是有寿命的;这个时候就用接触器来控制回路的通断;5熔断器熔断器字面理解采用了熔丝保护靠熔丝的熔断来起到保护作用;熔丝就是老式的闸刀开关那个保险丝;老式的闸刀开关也算是熔断器6隔离开关隔离开关不具备灭弧能力,但是可以看到明显的断点,在操作中是很有作用的;由于开关的分合,往往是肉眼看不见的,从人心理角度来说,总觉得不踏实,于是在断开开关后,断开隔离开关,肉眼可见明显断点,心里就踏实了;7断路器灭弧快速切断电流无论是正常工作电流还是故障电流;至于为什么要灭弧三言两语讲不清楚,只需知道如果不灭弧,将会对设备乃至系统电网产生不可估量的损失;估计你不是学电力专业的,所以俺解释得简单一点,一般用电器在电流通过的时候会消耗一定的电能来转化为其他形式的能,而所消耗的电能包含两部分,一部分为用电器实际使用到的有功,一部分为用电器使用过程中在其他方面消耗了无功;而功率因素就是有功占总功有功＋无功的百分比,可见功率因素对于一般的导体来说不会等于1的,功率因素越大,电功的有效使用率就越高,这样解释你应该容易接受一点功率因数是指有功功率与视在功率之比；在交流电路中,电压与电流之间的相位差Φ的余弦叫做功率因数,用符号cosΦ表示,在数值上,功率因数是有功功率和视在功率的比值,即cosΦ=P/S;电力系统向用户供电的电压,是随着线路所输送的有功功率和无功功率变化而变化的;当线路输送一定数量的有功功率时,如输送的无功功率越多,线路的电压损失越大;即送至用户端的电压就越低;供电局为了提高他们的成本效益要求用户提高功率因数,那提高功率因数对我们用户端有什么好处呢①通过改善功率因数,减少了线路中总电流和供电系统中的电气元件,如变压器、电器设备、导线等的容量,因此不但减少了投资费用,而且降低了本身电能的损耗;②藉由良好功因值的确保,从而减少供电系统中的电压损失,可以使负载电压更稳定,改善电能的质量;③可以增加系统的裕度,挖掘出了发供电设备的潜力;如果系统的功率因数低,那么在既有设备容量不变的情况下,装设电容器后,可以提高功率因数,增加负载的容量;④减少了用户的电费支出；透过上述各元件损失的减少及功率因数提高的电费优惠。
