电线电缆施工作业指导书
电线电缆施工作业指导书为了提高电线电缆的安全性和质量，对电线电缆施工作业要进行指导和规范。
本文根据电线电缆施工的基本要求和实践经验，撰写了一份电线电缆施工作业指导书。
一、施工前准备1. 组织技术人员和工人按照施工任务书进行调配和安排。
2. 对施工现场进行勘查，了解施工环境和施工条件，进行现场测量和绘图。
3. 选取合适的电线电缆规格、型号和质量等级，制订施工方案。
4. 检查、清理、维修和保养所需的施工机具、设备和工具，并进行相应的安全检查。
5. 根据施工要求制定施工计划和施工管理制度，对施工过程进行管控和监督。
二、施工过程1. 施工前埋设管道或架空线杆时，要进行地面挖掘和基础施工，确保管道和线杆安全固定、牢固可靠。
2. 进行电线电缆的接头加工、连接和绝缘处理，保证电线电缆的安全性和永久性。
3. 安装接地装置，确保电线电缆的正常接地，避免因接地不良造成安全事故。
4. 进行电线电缆的保护处理，包括使用保护管、导线套管等防护措施，在易受到机械损伤或自然灾害冲击的地方进行特别保护。
5. 进行电线电缆的敷设和张拉，保证电线电缆的强度、稳定性和正确性。
6. 进行电线电缆的试验和检查，包括电气安全试验、电阻测试、电缆外观检查等，确保电线电缆符合标准和规范要求。
三、施工后的清理和保养1. 在工程建设完毕后，对施工现场进行清理和整理，清除垃圾，维护施工环境的清洁和整洁。
2. 进行电线电缆的定期检查和维护，包括隔断箱的检查、电缆头及端子的绝缘状况的检查，避免故障的发生。
3. 对电线电缆进行保护处理，避免氧化、老化等问题，包括电线电缆的防护层的处理、绝缘材料的修补等。
4. 进行电线电缆的更新和升级，对老化的电线电缆进行更换和升级，保证电线电缆的稳定性和安全性。
综上所述，电线电缆是现代化生产和生活的基础设施之一，其施工和维护工作的重要性不容忽视。
本文所提供的电线电缆施工作业指导书，在实践中可以起到一定的指导和规范作用，提高电线电缆的安全性和质量。
110kV-YJV—300型交联电缆预防性试验作业指导书
编号:Q/××××××变电站110kV××橡塑绝缘电缆预防性试验作业指导书
编写：年月日
审核：年月日
批准：年月日
试验负责人：
试验日期年月日时至年月日时
荆门供电公司×××
1适用范围
本作业指导书适用于××变电站110kV×#电缆现场预防性试验工作。
2规范性引用文件
下列标准及技术资料所包含的条文，通过在本作业指导书中引用，而构成为本作业指导书的条文。
本作业指导书出版时，所有版本均为有效。
所有标准及技术资料都会被修订，使用本作业指导书的各方应探讨使用下列标准及技术资料最新版本的可能性。
DL/T596—1996 电力设备预防性试验规程
国家电网公司电力安全工作规程（变电站和发电厂电气部分）国家电网安监[2005]83号文
Q/ED 116 501-2004 橡塑绝缘电力电缆交接和预防性试验规程
3试验前准备工作安排
3.1准备工作
3.2人员要求
3.3仪器仪表和工具
3.4危险点分析
3.5安全措施
3.6试验分工
4 试验程序
4.1开工
4.2试验项目和操作标准
4.3竣工
5 试验总结
6 作业指导书执行情况评估
7附录
a.试验接线图：
图1 串联谐振耐压试验接线图b.试验记录：
110kV橡塑绝缘电缆预防性试验记录。

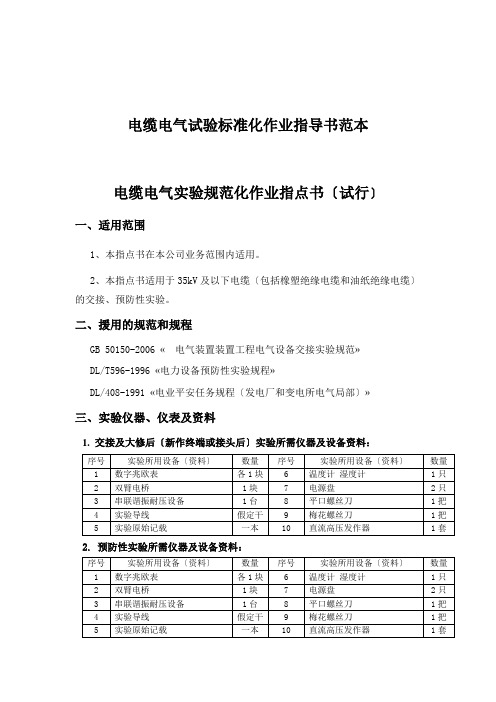

电缆电气试验标准化作业指导书范本
电缆电气试验标准化作业指导书范本电缆电气实验规范化作业指点书〔试行〕一、适用范围1、本指点书在本公司业务范围内适用。
2、本指点书适用于35kV及以下电缆〔包括橡塑绝缘电缆和油纸绝缘电缆〕的交接、预防性实验。
二、援用的规范和规程GB 50150-2006 « 电气装置装置工程电气设备交接实验规范»DL/T596-1996 «电力设备预防性实验规程»DL/408-1991 «电业平安任务规程〔发电厂和变电所电气局部〕»三、实验仪器、仪表及资料1. 交接及大修后〔新作终端或接头后〕实验所需仪器及设备资料：2.预防性实验所需仪器及设备资料：四、平安任务的普通要求1、基本要求1.1为了保证任务人员在现场实验中的平安和安康，电力系统发、供、配电气设备的平安运转，必需严厉执行DL409-1991«电业平安任务规程»。
做好平安围栏悬挂标示牌。
1.2 加压前必需仔细反省实验接线，表计倍率、量程，通知有关人员分开被试设备，加压时，必需将被测设备从各方面断开，验明无电压，确实证明设备无人任务，且电缆的另一端已派专人看守后，方可停止。
在加压进程中，实验人员应精神集中，操作人应站在绝缘垫上。
1.3变卦接线或绝缘电阻实验以及直流耐压完毕后应对电缆彻底放电，并将升压设备短路接地。
1.4高压设备带电时的平安距离表1 高压设备带电时的平安距离2、保证平安的组织措施2.1 在电气设备上任务，保证平安的组织措施a、任务票制度；b、任务容许制度；c、任务监护制度；d、任务连续，转移和终结制度。
注：详见«电业平安任务规程»2.2必需由有阅历的运转维护单位的实践操作人员现场停止平安监视。
现场技术担任人担任测试方案的制定及现场任务协调联络和监视。
2.3 电气实验任务应填写第一种任务票，必需严厉实行任务容许手续，工作不得少于两人。
2.4 假定需求变卦或添加平安措施者应填用新的任务票，偏重新实行任务容许手续。
电线电缆性能试验作业指导书
电线电缆性能试验作业指导书（NTJCZ-TG30）1适用范围本作业指导书适用于工业与民用建筑及一般构筑物所采用的电线电缆的性能试验。
2执行标准《电线电缆电性能试验方法》GB/T3048-94《电缆的导体》GB/T3956-1997《额定电压450/750V及以下聚氯乙烯绝缘电缆》GB5023-1997 3绝缘电阻试验检流计比较法3．1 试验设备测量系统的接线原理图如图1，主要组成部分应符合下列要求：检流计电流常数不大于10-9Ω/mm。
分流器分流系数应能在1/10000~1/1的范围内变化，且调节级数不少于5级，临界电阻应等于或略大于检流计的外部临界电阻，但不超过20%。
标准电阻阻值不小于105Ω，相对误差不大于±5%。
直流电源输出电压稳定，输出端电压变化不超过±1%。
屏蔽检流计、分流器、标准电阻、测量连接线和线路元件的底座均应与屏蔽相连，被屏蔽元件与屏蔽间的绝缘电阻比标准电阻至少大200倍。
用电池作检流计的照明电源时，该电源必须置于屏蔽系统内。
如用交流电源供电、必须将降压变压器低压侧的一端与屏蔽相连接。
3．2试样准备除产品标准中另有规定者外，试样有效长度就不小于10m，试样两端绝缘外的覆盖物应小心地剥除，注意不得损伤绝缘表面。
试样应在试验环境中放置足够长的时间，使试样温度与试验温度平衡，并保持稳定。
浸入水中试验时，试样两个端头露出水面的长度应不小于250mm，绝缘部分露出的长度应不小于150mm。
在空气中试验时，试样端部绝缘部分露出护套的长度应不小于100mm。
露出的绝缘表面应保持干燥和洁净。
3．3试验步骤3．3．1一般规定如下：金属护套电缆、屏蔽型电缆或铠装电缆试样，单芯者，应测量导体对金属套或屏蔽层或铠装层之间的绝缘电阻；多芯者，应分别就每个导体对其余线芯与金属套或屏蔽层或铠装层连接进行测量。
非金属护套电缆，非屏蔽电缆或无铠装的电缆试样，应浸入水中，单芯者测量导体对水之间的绝缘电阻；多芯者应分别就每个导体对其余线芯与水连接进行测量。
10kV电力电缆预防性试验作业指导书讲解
QB 广东电网公司企业标准广东电网公司10kV电力电缆预防性试验作业指导书2010-01-30发布2010-01-30实施广东电网公司发布前言预防性试验是及时发现电力设备缺陷、防范电力设备事故、保证电力系统安全运行的有效手段，是电力设备运行和维护工作中必不可少的一个重要环节。
为了强化一次设备预防性试验工作，规范预防性试验现场作业，广东电网公司组织编制预防性试验标准化作业指导书，指导基层班组开展预防性试验工作。
作业指导书的编写在参照国家标准、行业标准、南方电网标准及相关的技术规范、规定的基础上，充分考虑了广东电网公司的实际情况。
本作业指导书对10kV电力电缆的预防性试验工作的操作步骤、技术要点、安全注意事项、危险点分析等方面内容进行了详细的规范，用于指导10kV电力电缆的预防性试验工作。
本作业指导书由广东电网公司生产技术部提出、归口并解释。
本作业指导书起草单位：广东电网公司佛山供电局。
本作业指导书起草人：卢耀武、赵继光、李中霞、邹永良、杜键敏、冯建强、孔繁锦、郭文辉、刘协强。
目录1 范围 (1)2 规范性引用文件 (1)3 支持文件 (1)4 术语和定义 (1)5 安全及预防措施 (1)6 作业准备 (3)7 作业周期 (5)8 工期定额 (5)9 设备主要参数 (5)10 作业流程 (6)11 作业项目、工艺要求和质量标准 (7)12 作业中可能出现的主要异常现象及对策 (14)13 作业后的验收与交接 (14)附录A 10kV电力电缆试验记录 (15)附录B 10kV电力电缆局部放电试验记录 (16)1 范围本作业指导书适用于10kV电力电缆的预防性试验工作。
2 规范性引用文件下列文件中的条款通过本作业指导书的引用而成为本作业指导书的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，凡是不注日期的引用文件，其最新版本适用于本作业指导书。
GB 50150-2006 电气装置安装工程电气设备交接试验标准DL 409-1991 电业安全工作规程（电力线路部分）DL/T 664-2008 带电设备红外诊断应用规范DL/T 474.1-2006 现场绝缘试验实施导则绝缘电阻Q/CSG 1 0005-2004 电气工作票技术规范（线路部分）Q/CSG 1 0007-2004 电力设备预防性试验规程3 支持文件电力电缆出厂试验报告电力电缆交接试验报告电力电缆使用说明书历次试验报告安全生产风险管理体系4 术语和定义4.1 预防性试验：为了发现运行中设备的隐患，预防事故发生或设备损坏，对设备进行的检查、或监测，也包括取油样或气样进行的试验。
电力电缆试验作业指导书
1.目的：为了保证*电厂二期工程（2×900MW）#6标段电力电缆设备安装的施工质量，检验电力电缆设备和安装质量符合有关规程规定，保证电力电缆安全投运。
2.适用范围：适用于**电厂二期工程（2×900MW）#6标段电力电缆交接试验。
3.编制依据：3.1.SIEMENS施工图纸及安装手册3.2.《电力建设安全工作规程》（火力发电厂部分）3.3.《电气装置安装工程电气设备交接试验标准》（GB50150—91）4.试验项目：4.1.测量绝缘电阻4.2.直流耐压试验及泄漏电流测量4.3.检查电缆线路的相位5.试验人员：5.1.试验负责人 1名5.2.试验人员 3名6.试验条件：6.1.电缆施工完毕。
6.2.现场已经做好安全措施。
6.3.现场照明条件良好。
6.4.现场通讯畅通。
7.试验方案：见附图一。
8.试验方法：8.1.测量绝缘电阻8.1.1.试验接线：将测试相接入兆欧表，非测试相接地。
8.1.2.试验仪器：2500V兆欧表。
8.1.3.试验步骤：a.找出电缆两端头，确认电缆两端相位对应。
b.分别测量线芯对其它线芯及地的绝缘电阻。
c.将电缆对地充分放电，时间不小于5分钟。
8.1.4.安全注意事项：用兆欧表测定绝缘电阻时，被试物要确实与电源断开，试验中要防止与人体接触，试验后被试物必须充分放电，时间不小于5分钟。
8.2.直流耐压试验及泄漏电流测量8.2.1.试验接线：按试验仪器的要求接线。
8.2.2.试验仪器：直流高压发生器。
8.2.3.试验步骤：a.10kV电缆试验电压为35kV，3kV电缆试验电压为15kV，试验时间均为15分钟。
b.检查试验接线正确无误。
c.通知电缆对端监护人员开始试验，并要得到监护人员明确答复。
d.测量试前绝缘电阻。
e.分4个阶段升到试验电压，每阶段停留1分钟，记录泄漏电流。
f.升到试验电压后，停留15分钟，再次记录泄漏电流。
g.降下电压，断开电源，将电缆充分放电。
电线电缆检测作业指导书
电线电缆检测作业指导书一、引言电线电缆是现代电力系统中不可或缺的重要组成部分，其质量和可靠性直接关系到电力系统的安全运行。
为了确保电线电缆的质量和性能符合要求，需要进行定期的检测和维护工作。
本作业指导书旨在指导电线电缆检测作业的流程和方法，确保检测工作的准确性和可靠性。
二、检测范围电线电缆的检测范围包括但不限于以下内容：1. 外观检查：检查电线电缆的外观是否完好，是否有明显的损坏、磨损或腐蚀等情况。
2. 绝缘电阻测试：测试电线电缆的绝缘电阻，确保绝缘性能符合要求。
3. 导体电阻测试：测试电线电缆的导体电阻，确保导电性能良好。
4. 短路电阻测试：测试电线电缆的短路电阻，确保短路时能够及时断开电路。
5. 绝缘强度测试：测试电线电缆的绝缘强度，确保能够承受正常工作电压。
6. 泄漏电流测试：测试电线电缆的泄漏电流，确保泄漏电流不超过安全范围。
7. 高压耐受测试：测试电线电缆在高压下的耐受能力，确保不发生击穿或闪络现象。
三、检测设备和工具进行电线电缆检测需要准备以下设备和工具：1. 万用表：用于测试电线电缆的电阻、电压等参数。
2. 绝缘电阻测试仪：用于测试电线电缆的绝缘电阻。
3. 高压发生器：用于进行绝缘强度和高压耐受测试。
4. 超声波检测仪：用于检测电线电缆的内部缺陷。
5. 红外热像仪：用于检测电线电缆的温度分布情况。
6. 工具箱：包括螺丝刀、钳子、扳手等基本工具。
四、检测流程1. 准备工作：a. 确定检测范围和目标。
b. 确认检测设备和工具的完好性。
c. 确保检测现场的安全和整洁。
2. 外观检查：a. 检查电线电缆的外观是否完好。
b. 检查电线电缆的标识和铭牌是否清晰可见。
c. 检查电线电缆的连接部分是否牢固。
3. 绝缘电阻测试：a. 使用绝缘电阻测试仪对电线电缆进行测试。
b. 测试前应确认电线电缆处于断电状态。
c. 测试结果应符合相关标准要求。
4. 导体电阻测试：a. 使用万用表对电线电缆的导体进行测试。
电力电缆试验作业指导书
电力电缆试验作业指导书
审批：
审核：
编写：
佛山市劲能电力工程有限公司
2012年3月
一、电力电缆试验作业
1、主要内容：
电力电缆试验作业
2、施工计划时间：2012年03月03日13:00至16:00
3、施工人员配置：
4
工器具：专用工具等。
仪器仪表：万用表、微安表、试验变压器、控制操作箱（调压器）、高压直流发生器、2500V 兆欧表、对相器、温湿度计、计算器等。
试验线材：电源箱、电源线、专用试验线、接地线、放电棒等。
安全器具：安全警示带、安全标示牌、围栏、绝缘手套、绝缘垫等。
5、现场施工作业控制
6、现场技术交底。
