基于UG和ANSYS软件的大学生方程式赛车车身设计与流场分析
龙源期刊网
基于UG和ANSYS软件的大学生方程式赛车车身设计与流场分析
作者：马健等
来源：《山东工业技术》2015年第13期
摘 要：UG软件具有强大的曲面建模功能，其无差化的草绘曲线和三维曲线功能给实际建模过程带来便利条件。本文通过对已知大学生方程式赛车车架进行车身的设计建模，并通过有限元分析软件ANSYS 中FLUENT模块对赛车车身进行流场分析，验证赛车车身良好的空气动力学性能。
关键词：UG；大学生方程式赛车；车身；流体分析
1 前言
大学生方程式汽车大赛被誉为汽车工程师的摇篮，参赛对象主要为大学在校学生，允许少量研究生参与，但对人数有着严格的限定，目标为培养一批具有优秀动手能力、自主开发能力的未来汽车工程师，同时大赛规则对赛车进行严格的限定，使得设计更为复杂。本文利用UG的辅助设计对已有车架进行车身设计，并ANSYS软件进行有限元分析以得到具有优良空气动力学性能的车身。
2 大学生方程式赛车车架
大学生方程式赛车车架如图1所示，赛车车架作为各零部件的载体，对各零部件起到支持、连接作用，同时也受到来自自赛车内外的各种力的作用。在对车架设计初期必须考虑到车架应该有足够的强度来支撑车体在各种工况下而不会断裂，同时有足够的刚度来克服车架的形变，以免对车上各零部件间的配合产生影响。在满足上述刚度与强度条件下还需要满足质量尽可能轻，本文选取车架为桁架式结构，选用4130钢管经过氩弧焊焊接完成后能够满足上述条件。
3 大学生方程式赛车车身
大学生方程式汽车大赛作为一项追求比赛速度的赛事，车身空气动力学性能的好坏对比赛成绩影响是巨大的，车身曲面的平顺性，连续性又对空气动力学特性有着较大的影响。UG软件强大的曲面建模能力能够使车身曲面更加平顺，使气流不易从车身表面分离，从而对车身空气动力学性能产生较好影响。
4 车身模型的建立 龙源期刊网
首先将已有车架模型导入UG软件中，利用UG软件中自上而下的建模形式，在已有车架的情况下对车身进行设计，能够更好地将车身与车架进行配合，有效防止了与车架干涉问题和车身与车架间空余空间过大的问题[1]。通过已有车架模型对车身主要曲线进行构建，在构建曲线中由于车身本身是对称的，本文采取对半边车身进行建模，在完成半车身建模后，利用软件镜像功能将半车身镜像成完整车身；在曲线构造上采用B样条曲线进行构造，同时添加必要的约束，保证建模完成后车身的光顺性。
在对车身主要曲线构建完成后，根据不同的情况采取直纹曲面、网格曲面、桥接曲面、有界曲面、缝合曲面等命令完成赛车车身的初步设计。在初步设计完成后，利用UG自带曲面分析功能分析观察曲面，避免出现大的缝隙和不光顺的情况发生，根据分析结果进行修改和再分析，直至达到曲面的光顺和造型的美观[2]。基于车架的车身曲线和整体车身曲面如图1和图2所示
5 车身模型的流体分析
车身空气动力学研究可以通过：风洞实验、实际测试、数值计算法等，但风洞试验费用较高，而且风洞实验室数量较少，并不是每个学校都有相应的设备；实际测试必须要等到整车完成装配后才可以进行，具有很大的局限性；因此在设计初期采用CFD（计算流体力学）进行数值模拟分析，该方法克服了以上方法的局限性。本文通过ANSYS 软件中FLUENT模块对所建立的车身模型进行三维流场分析，验证赛车车身的空气动力学性能。
5.1 车身模型的导入
在软件中模拟在风洞中的真实情况，需要足够的计算域，为了在ANSYS中处理方便，选择在UG软件中建立车前3倍车长，车后7倍车长，上方5倍车高，左右各5倍车宽的区域作为计算域，并对车身模型做了一定的优化处理。车身三维模型增加了人体模型和四个车轮模型，使模型更好的与实际情况相符合，前处理工作完成后将模型导入ANSYS中[3]。
5.2 网格划分
网格的质量决定了最终求解的可靠性，由于曲面的复杂性，选择采用四面体网格，在侧箱与车身相连接等处曲率变化较大，选用比较小的网格，在前脸等曲面较大的地方，用加大的网格，来保证网格的质量。在ANSYS中选用ICEM模块进行网格划分，共划分网格数为1284018个，节点数为297043个。
5.3 边界条件的设置与求解
在仿真分析时选用FLUENT模块，选择使用k-ε湍流模型，速度入口选择为20m/s，设置压力出口，选择车身表面为无滑移面，左右侧面和计算域上表面设置为自由滑移面，选择迭代步数为1000步进行求解。 龙源期刊网
5.4 流体分析结果分析
将在fluent模块中得到的求解结果导入后处理模块可以得到车身周围压力分布云图和车身周围流线分布图如图4和图5所示。
从图4和5可以看出在车头部和车轮前部以及人体模型前部收到较大压力，这与实际情况相符合，在车身除车头部位外压力分布较为平顺，从图5可以看出在车身附近未发现空气分离现象。分析结果显示在给定20m/s时，车身阻力117.9N，升力 160.1N，迎风面积1.267㎡，阻力系数为-0.525，升力系数为0.592。
6 结论
以大学生方程式赛车车架建立车身模型，应用ANSYS软件对建立的车身模型进行仿真分析，分析结果显示：
（1）阻力系数为0.525，与乘用车的阻力系数相比较，显然比较大，但乘用车为封闭式车身，可以取得较好的减阻效果，大学生方程式赛车为开放式车身阻力系数会略高于乘用车水平。
（2）从压力云图和流线图可以看出车身周围并没有出现明显的流体分离现象，减少了空气阻力的产生，但由于赛车开放式车身的特殊性，车身尾部无法得到有效的车身覆盖，出现了明显地涡流现象增大了车身的阻力。
参考文献：
[1]施钢.基于UG的大客车车身骨架的快速三维建模[J].电子科学，2008（02）：33-34.
[2]赵波，屠建中.基于空气动力学的车身造型设计[J].机械设计与制造，2011（07）：48-50.
[3]苏文慧.汽车车身设计及其外围流场的数值模拟[D].大连：大连理工大学，2005.
作者简介：马健（1992-），男，江苏南京人，本科，车辆工程专业。 龙源期刊网
龙源期刊网
基于ANSYS和ADAMS的传动系统动力学分析
基于ANSYS和ADAMS的传动系统动力学分析
介绍了ADAMS柔性化理论，运用有限元软件ANSYS生成MNF中性文件，建立柔性体。在ADAMS软件中进行传动系统的刚-柔混合建模，分别添加齿轮副和接触力对传动系统角速度和角加速度进行分析对比，使仿真结果更加贴近实际。
标签：ANSYS；ADAMS；柔性化；仿真
近年来，随着大型机械和汽车的发展，对于齿轮和传动系统的研究越来越多。例如龚淼等人对航空发动机叶片的修复机床进行了动态建模和仿真，以提高机床传动动态稳定性；张会杰等人研究了有负载变化时的机床传动系统特性；黄露郎等人用拉格朗日法建立丝杠传动系统的动态模型，对系统振动进行了数值求解；袁文武等人研究了基于UG和ADAMS的齿轮啮合动力学仿真。但是，以往研究均是将传动系统构件作为刚性体考虑，刚性体构件在力的作用下不会产生变形，在研究齿轮传动方面，将齿轮及轴完全作为刚性体来研究，不能完全达到精度要求，需要把模型的部分构件处理成柔性体，建立刚-柔混合模型。
1 ANSYS柔性化
柔性体是相对于刚体的概念，它强调了构件的可变形性。ADAMS中将刚形体处理为柔性体有两种方法，一是利用ADAMS自身，建立离散柔性连接件；二是利用有限元软件建立柔性体。
ADAMS中柔性体是包含有构件模态信息的中性文件，构件的模态是构件自身的一个物理属性，构件被制造出来后，它的模态就已经确定，模态频率就是共振频率。实际上模态反应了有限元模型中各节点位移的比例关系。把几何模型离散成为有限元模型，有限元模型各节点都有各自的自由度，这样所有节点各自自由度的集和就构成了整个有限元模型的自由度。
在ADAMS中使用的模态中性文件必须借助于其他有限元软件。在启动ANSYS后，我们导入传动轴模型，单元类型我们选择三维八节点单元SOLID45，材料为steel，其弹性模量为E=202GPa，泊松比μ=0.3，密度DENS=7800kg/m3；在划分网格时，设置网格尺寸为0.01，划分六面体单元，划分完成后共13440个单元，14839个节点；在两圆面上设置刚性面，选取圆心位置节点为连接点；最后在Solution中选择Export to ADAMS，生成所需的MNF文件。
车身结构分析及轻量化优化设计
江苏大学
硕士学位论文
车身结构分析及轻量化优化设计
姓名：孙军
申请学位级别：硕士
专业：车辆工程
指导教师：朱茂桃;陈上华
20040601江苏大学工程硕士学位论文
摘要
汽车车身轻量化技术是一项关键技术，本文运用有限元方法和试验相结
合的手段研究了改型后某军车的结构性能。通过有限元计算得到了该车在满
载弯曲、扭转等工况下的结构强度和刚度特性，并对各种工况下车身及车架
关键部位的应力、变形的分布进行了分析。同时采用传统的电测量方法测量
了车型样车在相应工况下的强度和刚度状况，并与计算值相比较，检验了该
有限元模型的可行性。在此基础上，针对车架总成进行了全参数化建模，结
构设计优化和拓扑形状优化，对车身轻量化的方法进行了研究。本文的主要
研究成果有：
１）建立了该车的有限元模型，并计算和分析了弯曲和扭转工况下车身的强
度和刚度情况；通过电测试验对有限元模型进行了验证了，为后续的优化设计提供良好的前提和基础；
２）扭转工况下，车身上的应力和变形相对弯曲工况有大幅度的提高，在车
身结构设计时要引起足够重视；对车架全参数化建模，为汽车改进设计
和分析提供了一种新的思路；
３）对车架模型进行结构设计优化和拓扑形状优化，并对结果进行了分析。
本论文的主要新意有：
１）运用现代设计方法于汽车结构的设计和改进。
２）采用全参数化建模，在前后处理中可以按照要求适时调整车架的各方面属性参数。
３）使用ＡＮＳＹＳ软件对车架进行设计优化和拓扑优化，为车辆轻量化探索出一条可行
的思路和方法。
关键词：车身，有限元，强度，设计优化，拓扑形状优化江苏大学工程硕士学位论文
Ａｂｓｔｒａｃｔ
Ｌｉｇｈｔｗｅｉｇｈｔｉｎｄｅｘｐｌａｙｓａｎｉｍｐｏｒｔａｎｔｐａｒｔｉｎｂｏｄｙｄｅｓｉｇｎ．ＩｎｔｈｉｓｐａｐｅｒｔｈｅｂｏｄｙｓｔｒｕｃｔｕｒｅｉｓｄｅｖｅｌｏｐｅｄｂｙｔｈｅｍｅａｎｓｏｆｔｈｅＦＥＭａｎｄｅｌｅｃｔｒｏｎｉｃｔｅｓｔ．ＴｈｒｏｕｇｈｔｈｅＦＥＭｓｉｍｕｌａｔｉｏｎ，ｔｈｅｓｔｒｕｃｔｕｒｅｒｉｇｉｄｎｅｓｓａｎｄｓｔｒｅｎｇｔｈｃｈａｒａｃｔｅｒｉｓｔｉｃｓｏｆｔｈｅｂｏｄｙＣａｎｂｅｏｂｔａｉｎｅｄｉｎｔｈｅｂｅｎｄｃａｓｅａｎｄｔｗｉｓｔｃａｓｅｗｈｉｌｅｆｕｌｌｌｏａｄｉｎｇ．Ａｎｄｔｈｅｓｔｒｅｓｓｄｉｓｔｉｌｂｕｔｉｏｎａｎｄｓｔａｉｎｄｉｓｔｒｉｂｕｔｉｏｎｏｆｔｈｅｂｏｄｙａｎｄｋｅｙｆｌａｍｅｓａｌｅａｎａｌｙｓｉｓｅｄ．啊１ｅａｃｃｕｒａｃｙｉｎｍｏｄｅｌｉｎｇｉｓｖｅｒｉｆｉｅｄｂｙｅｌｅｃｔｒｏｎｉｃｍｅａｓｕｒｅｍｅｎｔｍｅｔｈｏｄ．Ｂａｓｅｄｏｎｔｈｅｖｅｒｉｆｉｅｄｍｏｄｅｌ，ｔｈｅｆｒａｌｎｅｉｓｍｏｄｅｌｉｎｇｆｕｌｌｙｐａｒａｍｅｔｒｉｃａｌｌｙｆｏｒｓｔｒｕｃｔｕｒｅｄｅｓｉｇｎｏｐｒｉｍｉｚａｔｉｏｎ，ａｎｄｔｏｐｏｌｏｇｉｃａｌｓｈａｐｅｏｐｔｉｍｉｚａｔｉｏｎｔｏｒｅｓｅａｒｃｈｔｈｅｂｅｄｙｌｉｇｈｔｗｅｉｇｈｔｍｅｔｈｏｄ．１１ｌｅｍａｉｎｒａｓｅａｒｅｈａｃｈｉｅｖｅｍｅｎｔｓａｒｅ：１）ＴｈｅｒｅｓｕｌｔｆｒｏｍＦＥＭａｎｄｅｌｅｃｔｒｏｎｉｃｔｅｓｔｓｈｏｗｔｈａｔｔｈｅｔｗｉｓｔｃａｓｅｉｓｔｈｅｍｏｓｔｓｅｒｉｏｕｓｃａｓｅ．２、Ｔｈｅｃｏｍｐａｒｉｓｏｎｂｅｔｗｅｅｎｓｉｍｕｌａｔｉｏｎａｎｄｔｅｓｔｒｅｓｕｌｔｓｖｅｒｉｆｉｅｓｔｈｅｍｏｄｅｌｉｎｇｔｏｆａｃｉｌｉｔａｔｅｔｈｅｆｏｌｌｏｗｅｄｏｐｔｉｍｉｚａｔｉｏｍ３）Ｍｏｄｅｌｉｎｇｆｏｒｔｈｅｆｒａｍｅｆｕｌｌｙｐａｒａｍｅｔｒｉｃａｌｌｙｉｓａｎｅｗａｐｐｒｏａｃｈｆｏｒｖｅｈｉｃｌｅｄｅｖｅｌｏｐｍｅｎｔａｎｄａｎａｌｙｓｉｓ．４、Ｔｈｅｖｅｒｉｆｉｅｄｆｌａｍｅｉｓａｐｐｌｉｅｄｆｏｒｓｔｒｕｃｔｕｒｅｄｅｓｉｇｎｏｐｔｉｍｉｚａｔｉｏｎａｎｄｔｏｐｏｌｏｇｉｃａｌｓｈａｐｅｏｐｔｉｍｉｚａｔｉｏｎｆｏｒｔｈｅｂｏｄｙｌｉｇｈｔｗｅｉｇｈｔ．Ｔｈｅｍａｊｏｒｉｎｎｏｖａｔｉｏｎｓｏｆｔｈｅｐａｐｅｒｉｎｃｌｕｄｅ：１）ＣＡＤａｓｗｅｌｌａｓＣＡＥｉｓｓｋｉｎｆｕｎｙｕｓｅｄｉｎｔｈｅｖｅｈｉｃｌｅｄｅｓｉｇｎａｎｄｄｅｖｅｌｏｐｍｅｎｔ．２、Ｍｏｄｅｌｉｎｇｆｕｌｔｙｐａｒａｍｅｔｒｉｃａｌｌｙｐｅｒｍｉｔｓａｌｌｐａｒａｍｅｔｅｒｓｔｏｂｅｍｏｄｉｆｉｅｄｉｎｔｈｅｐｒｅ－ａｎｄｐｅｓｔｐｒｏｃｅｓｓｏｒ．３）Ｄｅｓｉｇｎｏｐｔｉｍｉｚａｔｉｏｎａｎｄｔｏｐｏｌｏｇｉｃａｌｓｈａｐｅｏｐｔｉｍｉｚａｔｉｏｎｆｏｒｔｈｅｆｌ－ａｍｅｕｓｉｎｇＡＮＳＹＳｐｒｏｖｉｄｅａｎｅｗａｐｐｒｏａｃｈｆｏｒｖｅｈｉｃｌｅｌｉｇｈｔｗｅｉｇｈｔ．
基于UG的三维参数化曲面车刀建模及ANSYS强度分析
基于UG的三维参数化曲面车刀建模及ANSYS强度分析
吕绪忠;何宁;吴戈
【摘 要】由于现代数控车刀设计有断屑槽,形成了不同形状的前刀面,本文利用UG强大的三维实体参数化建模的功能,建立了余弦柱面形前刀面车刀.并利用有限元软件ANSYS的分析功能,对相同前角下的余弦柱面形与平面形车刀进行强度分析.通过观察刀头内部应力、应变的大小,得出余弦柱面形前刀面比平面形前刀面车刀的刃磨强度高,为刃磨高强度的车刀提供依据.
【期刊名称】《机械工程师》
【年(卷),期】2014(000)002
【总页数】3页(P85-87)
【关键词】余弦柱面形前刀面;有限元分析法;刃磨强度
【作 者】吕绪忠;何宁;吴戈
【作者单位】陕西理工学院机械工程学院,陕西汉中723003;陕西理工学院机械工程学院,陕西汉中723003;陕西理工学院机械工程学院,陕西汉中723003
【正文语种】中 文
【中图分类】TG580
0 引言
在车刀的加工过程中，前刀面的形状直接影响到刀具的排屑、容屑和断屑性能及刀具的几何参数、强度以及刚度等，所以设计良好的前刀面形状显得尤为重要。对于不同形状前刀面刀具强度的研究，传统的方法是运用力学、材料力学及弹性力学的理论，对刀具的强度做出计算，但传统方法不能对刀尖弯曲应力场的分布作出分析。同传统的计算方法相比，有限元分析法能处理复杂的边界条件和载荷工况。本文利用有限元分析软件对车刀进行应力应变分析，全面地反映车刀的应力场、刀尖的应力集中及变形。了解刀具内部的应力应变状态，不仅有利于在加工过程中合理选择刀具参数，而且可为进一步改善刀具内部受力状态、提高刀具使用寿命提供重要理论依据。
1 UG参数化建模
1.1 余弦曲面前刀面车刀的参数确立
在UG软件中，一部分二次曲线如椭圆、双曲线、抛物线等可直接用曲线功能建立，但还有一些如正余弦曲线、渐开线齿廓曲线、蜗杆螺旋线、摆线齿廓曲面以及阿基米德螺旋线等不能直接建立平面，必须通过规律曲线和表达式功能（Law Curve-By Equation）才能构建这些参数化曲线，从而建立相应的模型。
基于ANSYS Workbench的轮毂弯曲疲劳分析
90
10.16638/ki.1671-7988.2021.012.027

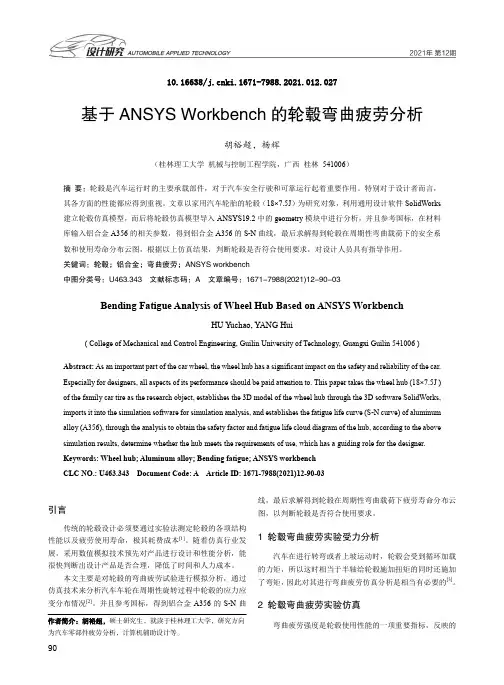

基于ANSYS Workbench的轮毂弯曲疲劳分析
