铝箔热处理工艺特点进行真空退火炉的选择
书山有路勤为径，学海无涯苦作舟
铝箔热处理工艺特点进行真空退火炉的选择
铝是一种延展性极佳的金属,经过多次冷轧、合卷、精轧、切边及退火后制
成厚度低于 0.2 mm 铝箔成品。铝箔厚度可低至 0.004mm,宽度可达 2m,卷径在
1.5m 左右。有良好导热性及导电性,在导磁性及防辐射方面表现良好,因而在电力
电容器、电缆、家电及医药、香烟、装饰、包装等行业广泛应用。
铝箔为成卷供货,胚料经冷轧及合卷等工序后,必须进行软化退火处理,以消除
压延过程中产生的应力,提高拉伸时柔韧性和均匀性,消除开卷时的跑偏率。铝箔
在制造过程中,工艺上采用全油润滑保护,成品对除油有严格控制。而真空退火具
有脱脂及除气作用,能去除残留油脂,因此可显著提高产品质量。
铝与氧具有极高的化学亲和力,在室温下能形成致密的 Al2O3 保护膜,由于氧
成分在中高真空中仅为 0.5%左右,烘烤后可低至 0.1%～0.01%,因此可有效防止氧
化膜或化合物生成。同时,在真空炉中处理,能得到光亮表面,且炉温加热均匀,工
件变形小,节能无污染等优点,特别对一些活泼金属的热处理尤为适用。因此铝箔
在真空中退火比采用其他热处理方法具有明显优势。
根据铝箔热处理工艺特点进行炉型选择
由于铝箔是成卷状态,其热处理要求缓慢加热,慢速冷却。铝的熔点为 660.24
℃,热膨胀系数(20～100℃)为 23.8 乘以 10-6/K。控制铝箔表面与心部温差以减少
热应力成为热处理的关键。真空加热具有升温缓慢、受热均匀、热应力小等特
点。真空状态下, 假如仅靠辐射方式传热,根据斯蒂芬-波尔兹曼定律:
辐射传热能量与绝对温度四次方成正比,因此加热传导速度慢,尤其在低温,加
热传导速度更慢,尽管炉子本身升温很快,但被加热工件依然升温缓慢,同时工件不
同部位受热不均温差大,工件表面和心部温差也大,加热变形增大。当通入惰性保
真空退火炉原理
真空退火炉原理
真空退火炉是一种在真空环境下进行材料热处理的设备，常用于金属材料的退火、烧结和热处理等工艺。
真空退火炉的工作原理如下：
1. 创建真空环境：真空退火炉首先通过抽气系统将炉腔内的空气抽空，创建一个低压甚至接近真空的环境。这样做的目的是避免材料在高温下与氧气等气体发生反应，以防止氧化、腐蚀和其他不良影响。
2. 加热材料：在真空环境下，退火炉通过加热系统对待处理材料进行加热。加热源可以是电阻加热器、感应加热器或辐射加热器等，根据不同的应用需求选择不同的加热方式。
3. 控制温度和时间：在加热过程中，通过控制加热系统的功率、温度传感器的反馈和温度控制系统的调节，对材料进行精确的温度控制。同时，根据具体的工艺要求，控制加热时间和退火过程的速率，以达到期望的热处理效果。
4. 冷却和排气：在退火过程完成后，可以采用冷却系统对材料进行快速冷却，以固定所需的材料性能。然后，通过恢复大气压力或逐步排气的方式，将炉腔内的真空环境恢复到大气压力，完成整个热处理过程。
总结来说，真空退火炉利用在真空环境下的加热和控制技术，通过排除氧气等气体的影响，对材料进行热处理，以改善材料的力学性能、纯净度、晶粒结构和其他特性。
真空退火炉 升率温
真空退火炉 升率温
真空退火炉的升温率是指在加热过程中温度的上升速度。升温率通常以摄氏度/分钟（°C/min）或摄氏度/小时（°C/h）来衡量。升温率的选择取决于具体的退火工艺要求和材料的特性。
升温率的选择需要考虑以下几个方面：
1. 材料的性质，不同材料对温度变化的敏感程度不同。某些材料对快速升温更为敏感，而另一些材料可能需要较慢的升温速度以避免热应力引起的损伤。
2. 退火工艺要求，不同的退火工艺可能对升温率有具体要求。例如，某些工艺需要快速升温以实现晶粒长大，而其他工艺可能需要较慢的升温以减小晶粒尺寸。
3. 炉子的能力，真空退火炉的升温速度受到炉子本身的性能限制。炉子的加热功率、加热元件的设计以及真空系统的性能都会影响升温率的选择。
在实际操作中，升温率通常根据材料的特性和工艺要求进行优化。较快的升温率可以提高生产效率，但也可能增加材料的热应力风险。较慢的升温率可以减小热应力，但可能会延长退火时间。
总之，选择适当的升温率需要综合考虑材料的性质、退火工艺要求和炉子的能力。在实际操作中，可以通过试验和经验总结来确定最佳的升温率，以确保材料在退火过程中获得最佳的性能和质量。
退火工艺
一、铝箔退火工艺操作规程
1 适用范围、定义及工艺参数
1.1 本规程适用于轧制箔材的分卷、分切、剪切成品、轧制卷材成品的退火。
1.2 定义
为满足成品交货的机械性能和获得无油斑表面的铝箔材而进行的热处理工序。
1.3 退火炉的主要技术参数见表22。
表22
参数 1# 2-6# 7# 8-9# 10# 11-13# 14-18#
最大载重量(T) 14 14 20 20 20 20
20
额定温度(℃) 550 535 550 500 620 500 550
额定功率(KW) 360 360 600 600 740 720 600
额定电压(V) 380 380 380 380 380 380 380
1.4 炉子的性能见表23。
表23
┃设计最大装炉量kg 最高加热温度℃ 加热系统参数 炉子加热器功率kw
20000 500 380伏3相50hz 720
2 烘炉制度
新炉使用前及旧炉子大修后，各系统工作正常情况下，必须进行烘炉，烘炉制度见表24。
表24 序号 炉气温度℃ 升温速度℃/h 时间h 备 注
1 室温-200 30 6 开低速风机
2 200 保温 6 打开炉门排气阀、换气阀调节控制器开100％
3 200-400 33 6 300℃时打开高速风机
4 400 保温 4
5 400-500 25 4
6 500 保温 2
共28小时
3 操作前准备
3.1 接料时按生产卡片核对退火箔卷的合金牌号、状态、批号、规格及数量,•并检查有无碰伤、划伤、串层，发现问题及时解决。
3.2 装炉前应按顺序记录好各卷的批号、合金、规格及重量，避免出炉时混料。
3.3 同炉退火的铝箔按要求放在料架或料筐上。
3.4 工件测温采用外径230mm左右，宽度300mm左右的铝卷模拟块。工件热电偶插在该卷端部距外圆10-20mm处，深度要求20-30mm。装炉前要采用凉透的模拟块并检查热电偶是否插紧，以及有无破损情况，确认完好时方可装炉。要求每炉必须安放四根工件热电偶，两根备用。
真空热处理炉

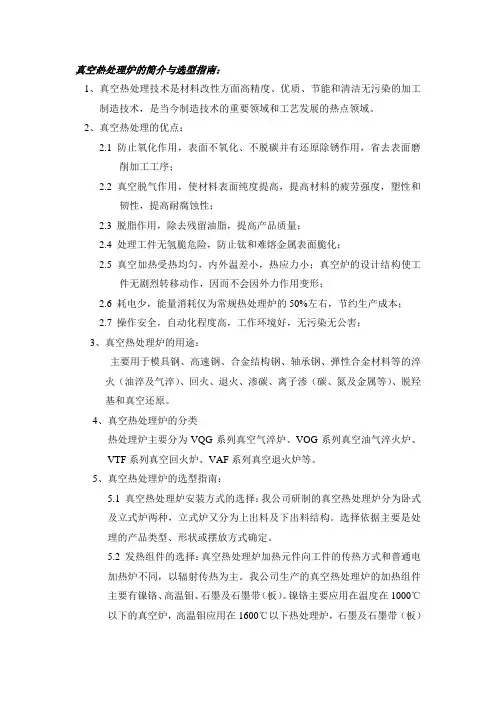

真空热处理炉的简介与选型指南：
1、真空热处理技术是材料改性方面高精度、优质、节能和清洁无污染的加工制造技术，是当今制造技术的重要领域和工艺发展的热点领域。
2、真空热处理的优点：
2.1 防止氧化作用，表面不氧化、不脱碳并有还原除锈作用，省去表面磨削加工工序；
2.2 真空脱气作用，使材料表面纯度提高，提高材料的疲劳强度，塑性和韧性，提高耐腐蚀性；
2.3 脱脂作用，除去残留油脂，提高产品质量；
2.4 处理工件无氢脆危险，防止钛和难熔金属表面脆化；
2.5 真空加热受热均匀，内外温差小，热应力小；真空炉的设计结构使工件无剧烈转移动作，因而不会因外力作用变形；
2.6 耗电少，能量消耗仅为常规热处理炉的50%左右，节约生产成本；
2.7 操作安全，自动化程度高，工作环境好，无污染无公害；
3、真空热处理炉的用途：
主要用于模具钢、高速钢、合金结构钢、轴承钢、弹性合金材料等的淬火（油淬及气淬）、回火、退火、渗碳、离子渗（碳、氮及金属等）、脱羟基和真空还原。
4、真空热处理炉的分类
热处理炉主要分为VQG系列真空气淬炉、VOG系列真空油气淬火炉、VTF系列真空回火炉、VAF系列真空退火炉等。
5、真空热处理炉的选型指南：
5.1 真空热处理炉安装方式的选择：我公司研制的真空热处理炉分为卧式及立式炉两种，立式炉又分为上出料及下出料结构。选择依据主要是处理的产品类型、形状或摆放方式确定。
5.2 发热组件的选择：真空热处理炉加热元件向工件的传热方式和普通电加热炉不同，以辐射传热为主。我公司生产的真空热处理炉的加热组件主要有镍铬、高温钼、石墨及石墨带（板）。镍铬主要应用在温度在1000℃以下的真空炉，高温钼应用在1600℃以下热处理炉，石墨及石墨带（板）可以应用在2300℃以下真空热处理炉。发热组件的选择主要依据热处理温度、产品的物理及化学特性而确定。
5.3 隔热屏的选择：隔热屏是真空烧结炉加热室的主要组成部分，其主要作用是隔热、保温及减少热损失，同时也是固定加热器的结构基础。因此，隔热屏结构形式及材料的选择，对真空炉的功率及性能（如真空度、放气率等）有很大的影响。隔热屏基本上分为金属隔热屏和非金属隔热屏两类。其结构形式分为全金属隔热屏、夹层式隔热屏、石墨毡隔热屏和混合毡隔热屏。隔热屏的选择主要依据温度、产品的物理及化学特性和真空度要求而确定。
真空退火炉的介绍及特点
本文由深圳市章氏电热设备有限公司提供
真空退火炉的介绍及特点
设备概述
全纤维双炉台罩式电阻炉,真空退火炉系周期作业式炉,专供钛管、钛合金管等真空保护气氛退火热处理加热。
该炉与PID智能温度程序控制系统配套使用，可自动指示、控制和记录该炉炉温工作情况
设备特点
1、本设备为两个固定式炉台和14米一端固定的炉体及一个可移动加热罩结构，固定炉台承载真空马弗罐，工件在真空马弗罐内加热，该炉炉温均匀性较高（≤±10℃）；
2、全纤维节能炉衬，同比复合砖混炉衬可节能30%以上。
3、移动炉罩设有一端和真空马弗罐密封固定炉门【同时配有两炉罩共用一个活动炉门】，固定炉体设有一端和真空马弗罐密封固定炉门，另一端为开敞式，并设有密封装置，使得和移动炉罩拼合时与炉口密封贴实可靠自然密封。
4、炉台与炉罩间采用侧刀式软密封，炉台侧刀在炉罩进入炉内时均插在炉罩纤维内，使得炉膛与炉外密封绝热，密封简洁可靠。
5、马弗罐承重底座上设置辊道槽，槽内放置承重辊，马弗罐热胀冷缩时可以自由进退。
6、 在炉台端部设有强冷风机及管道，可根据需要加快马弗罐加热工艺结束后的冷却速度，提高该炉的利用率。
7、高精度智能温度程序控制系统，采用日本富士高精度PID智能程序控温仪表, 升温、保温程序可自行设定，可自动程序控制每区炉温工作情况；温度记录采用中长图有纸记录仪，可同步记录该炉每区炉温工作情况，该型式具有直观、方便和先进性；
8、炉底与炉顶均对应设置测温控温点，把炉膛温度均衡性控制在允许范围内，减少马弗罐加热及冷却过程中的变形量，延长马弗罐使用寿命，方便操作。
9、本设备自动化程度高、工作运行安全可靠、寿命长、操作维修方便；
真空退火炉原理 2
真空退火炉原理
真空退火炉是一种用于材料表面处理的设备，其原理基于在低气压环境下加热材料，以消除内部应力和改善材料的机械性能。
真空退火炉的工作原理如下：首先，将待处理的材料置于真空炉中，并排除其中的气体，以确保炉内形成一个相对真空的环境。随后，通过加热器向炉腔中供应热量，使得材料的温度逐渐升高。
在真空环境中加热材料有以下几个主要作用：
1. 除去气体：在真空条件下进行退火可以有效消除材料表面和内部的气体，避免了气体与材料发生化学反应，从而避免了氧化、腐蚀等问题。
2. 消除内部应力：材料在加工和制备过程中可能产生内部应力，而真空退火可以通过高温加热使材料表面、内部发生相应的扩散和再结晶，从而使内部应力得以消除，提高材料的稳定性。
3. 改善机械性能：在真空条件下加热材料可以提高其晶体结构的完整性和有序性，使材料的硬度、强度、延展性等机械性能得到改善，提高材料的耐磨、抗腐蚀性。
最后，在完成退火过程后，需要将材料从真空炉中取出，进行持续冷却处理，以确保材料内部的结晶和晶界得到稳定。
总之，真空退火炉通过在真空条件下加热材料，消除内部应力、改善材料的机械性能，从而实现对材料的表面处理和改善。
铝件退火工艺
铝件退火工艺
铝件退火工艺是一种常见的金属加工方法，通过加热和冷却的过程，提高铝件的强度和可塑性。本文将从铝件退火的原理、工艺步骤、应用领域和优势等方面进行介绍。
一、铝件退火的原理
铝件退火是利用金属的晶格结构和组织状态的变化，通过控制加热和冷却过程来改变铝件的性能。当铝件加热到一定温度时，晶格结构发生变化，内部应力得到释放，晶界得到改善，从而提高铝件的塑性和韧性。
二、铝件退火的工艺步骤
1. 清洗：将铝件表面的油污、灰尘等杂质清除干净，以保证退火过程中的热传导效果。
2. 加热：将铝件放入加热炉中，提高温度至退火温度，通常在400-500摄氏度之间。
3. 保温：将铝件保持在退火温度下一段时间，以保证铝件内部温度均匀，晶格结构得到充分改善。
4. 冷却：将铝件从退火炉中取出，放置在自然环境中冷却至室温，或者通过水冷等方式加速冷却。
5. 清洗：将退火后的铝件进行清洗，去除表面的氧化物和残留物。
三、铝件退火的应用领域
铝件退火广泛应用于航空航天、汽车制造、电子设备等领域。在航空航天领域，铝件退火可以提高零件的强度和韧性，保证航天器在复杂环境中的可靠运行；在汽车制造领域，铝件退火可以改善零件的塑性，提高汽车的安全性能；在电子设备领域，铝件退火可以提高散热效果，延长电子产品的使用寿命。
四、铝件退火的优势
1. 提高铝件的强度和可塑性，使其更加适合加工和使用。
2. 改善铝件的晶界结构，减少晶界的应力集中和断裂风险。
3. 降低铝件的残余应力，提高铝件的稳定性和耐久性。
4. 优化铝件的表面质量，提高产品的外观和精度。
铝件退火工艺是一种重要的金属加工方法，通过控制加热和冷却过程，改变铝件的晶格结构和组织状态，提高其性能和应用价值。在实际应用中，我们可以根据具体需求和材料特性，选择合适的退火温度和时间，以获得最佳效果。铝件退火工艺的发展和应用将进一步推动铝合金材料的性能提升和工业技术的进步。
铝合金热处理-退火
当铝板进行成形加工时，成问题的是表面粗糙，这种现象成为在退火过程中产生
粗大晶粒的原因。决定这种晶粒大小的条件是合金组分和加工过程等软化条件，
比如最高加热温度、保持时间及加热速度认为也是主要原因之一。其中关于加热
速度的影响是众所周知，除非常高纯度铝之外，一般加热速度越快，晶粒越细。
为了用快速加热方法达到晶粒细化，采用反射加热方式，从而近来发展了更大规
模的和自动化的热处理装置，已经供给实际应用。
图20示出一个例子，称为快速连续热处理，其中用薄板开卷装置、转环型
坑式加热装置、水冷却装置、干燥机、矫直机、完工设备、检查设备及卷卷装置
等。
图20 快速连续热处理装置
加热的方式是：从炉顶和炉床喷射热风，在加热介质中使铝板浮游，即用空
气缓冲器夹持，连续地移动。使用这种装置进行热处理时不仅比用间歇式炉进行
软化时能获得更细的再结晶组织，而具有表面质量提高、应变或弯曲减少及能稍微调正一个卷质量的优点。这种热处理装置在日本也处在普及阶段。
图21 加工过的金属退火时引起的变化
冷加工过的材料由于晶体排列不规则，因而具有较高的应变能，但是进行加
热时如图22所示，引起晶体再次排列，减少应变能，向稳定状态移动，达到再
结晶完了为止。这样变成最软化的状态称为退火。对变形材料实行退火，就相当
于O状态。
此外，根据加工状态可选择适当程度的退火加热条件。从图21的强度图中
可了解这种情况。这种处理处在强度对温度的敏感性的虚线范围内，因而温度不
严格控制时误差就增大。这种处理可用在不可热处理合金上(相当于H2n状态)，
在相同的程度上与H2n相对应，而采用这种处理时具有延伸率大及深拉加工性
良好的优点。软化曲线很大程度上取决于合金种类和加工过程，特别取决于最终
加工率，因此最好每次要求达到正确。
此外，由于退火在冷加工中间进行，因此更多地用最终冷加工率调整状态(相
当于H1n状态)，根据目的组成不同的配合。
(2)稳定化处理
真空退火炉原理 3
真空退火炉原理
真空退火炉是一种常见的热处理设备，它主要用于金属材料的退火处理，以改善材料的力学性能和物理性能。真空退火炉的原理是利用真空环境下的加热和冷却过程，通过控制温度、压力和气氛，使金属材料达到所需的组织和性能。下面将详细介绍真空退火炉的原理。
首先，真空退火炉的加热原理是利用电加热或者电子束加热的方式，将金属材料加热到一定的温度。在真空环境下，由于没有空气或者氧气的存在，金属材料不会发生氧化或者表面碳化的现象，从而保证了材料的纯净度和表面质量。
其次，真空退火炉的冷却原理是通过控制真空室内的冷却速率，使金属材料在一定的时间内达到所需的冷却速度。在真空环境下，由于没有空气的对流和传热，金属材料的冷却速率可以得到有效控制，从而保证了材料的组织和性能。
另外，真空退火炉的压力和气氛控制原理是通过真空泵和气体控制系统，控制真空室内的压力和气氛。在真空环境下，通过减压和充气的方式，可以有效控制真空室内的气氛，从而保证了金属材料的退火效果。
总的来说，真空退火炉的原理是利用真空环境下的加热、冷却、压力和气氛控制，对金属材料进行退火处理，以改善材料的力学性能和物理性能。通过精确控制加热、冷却、压力和气氛等参数，可以实现对金属材料的精确处理，从而满足不同材料的退火要求。
总的来说，真空退火炉的原理是通过真空环境下的加热、冷却、压力和气氛控制，对金属材料进行精确的退火处理，以改善材料的力学性能和物理性能。通过对加热、冷却、压力和气氛等参数的精确控制，可以实现对金属材料的精确处理，从而满足不同材料的退火要求。
真空炉热处理工艺
真空炉热处理工艺
引言：
真空炉热处理工艺是一种广泛应用于金属材料加工领域的热处理技术。它通过在高温下将材料置于真空环境中进行处理，以改变材料的物理和化学性质，从而提高材料的性能和品质。本文将详细介绍真空炉热处理工艺的原理、应用和优势。
一、真空炉热处理工艺的原理
真空炉热处理工艺是在无氧或低氧环境中进行的，由于真空环境中几乎没有气体分子，因此可以避免材料在高温下与氧气发生反应，防止材料表面氧化和变质。在真空炉中，通过加热和冷却等步骤，对材料进行控制加热和冷却，以实现材料的相变、组织结构改变和性能提升。
二、真空炉热处理工艺的应用
1. 金属材料的强化处理：真空炉热处理工艺可以通过控制加热和冷却速度，改变金属材料的晶体结构，提高其强度、硬度和耐磨性。
2. 金属材料的退火处理：真空炉热处理工艺可以通过控制温度和保温时间，使金属材料内部的应力得到释放，消除材料的变形和裂纹。
3. 金属材料的淬火处理：真空炉热处理工艺可以通过控制加热和冷却速度，将金属材料迅速冷却至室温，使其快速形成马氏体结构，提高材料的硬度和强度。
4. 金属材料的回火处理：真空炉热处理工艺可以通过控制温度和保温时间，使金属材料内部的脆性组织转变为韧性组织，提高材料的韧性和抗冲击性。
三、真空炉热处理工艺的优势
1. 高精度控制：真空炉热处理工艺可以精确控制加热、保温和冷却过程的温度和时间，以满足不同材料和工艺要求。
2. 无氧环境：真空炉热处理工艺在无氧或低氧环境中进行，可以避免材料表面的氧化和变质，保持材料的原有性能。
3. 均匀加热：真空炉热处理工艺通过辐射加热和对流传热相结合的方式，可以实现对材料的均匀加热，避免温度梯度过大引起的变形和裂纹。
4. 环保节能：真空炉热处理工艺中不需要使用传统的加热介质，如气体或液体，减少了能源的消耗和污染的排放。
结论：
真空炉热处理工艺作为一种先进的热处理技术，广泛应用于金属材料加工领域。它通过在无氧或低氧环境中对材料进行控制加热和冷却，改变材料的物理和化学性质，提高材料的性能和品质。真空炉热处理工艺具有高精度控制、无氧环境、均匀加热和环保节能等优势，为金属材料的加工和应用提供了可靠的技术支持。在未来的发展中，随着科学技术的进步和应用需求的增加，真空炉热处理工艺将继续发挥重要作用，推动金属材料加工技术的进步和创新。
